Как восстановить посадочное место под подшипник

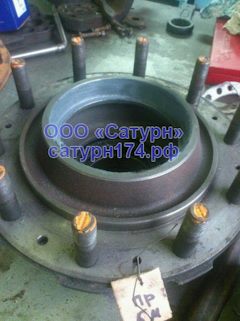

Ремонт ступицы или восстановление посадочных мест под подшипник

ГАЗ Газель 2007, двигатель гибридный 2.0 л., 140 л. с., задний привод, механическая коробка передач — своими руками

Машины в продаже

Комментарии 6

Восстанавливаем посадочные места под подшипник полимерным материалом собственных модификаций. В ступицах в том числе. Гарантия. Как пример на фото — восстановление ступиц крана liebherr

и что это даст то хоть а дядька?

человек МЕТАЛЛ наплавил по сути а не Ваш сраный полимер!

Сраный — это мнение твоё, а не полимер наш. Тебе говорят, что даём гарантии. Не раз делали ступицы. И ни одну не крутило после ремонта. Валы таких размеров восстанавливаем и подшипники выходят из строя быстрее, чем происходит износ посадок

а наплавить нужный металл и проточить на токарном станке что мешает?

какие полимеры в таких высоко нагруженных деталях?

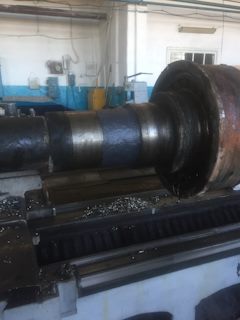

раньше шейки кален. валов наплавляли и потом на спец. токарном станке их шлифовали до первоначального размера

и вряд ли владелец этой ступицы попрётся к Вам за Вашей услугой проще купить новую делать и посадить внешнею обойму роликового подшипника на анаэробный спец. клей: Ликви Моли или Перматекс т.е. он как и называется: ФИКСАТОР ПОДШИПНИКОВ

так что братан всё уже изобретено до Вас)))

Это не надолго.С разборки ступицу за 300-500рублей можно взять.

Источник

Три метода восстановления посадочного места подшипника

Металлополимеры или двухкомпонентные эпоксидные металлопластики WEICON – продукты, предназначенные для быстрого и долгосрочного ремонта, восстановления и техобслуживания металлических поверхностей, узлов и деталей. Используя металлопластики, можно проводить следующие работы:

Характеристики металлополимеров

Перед применением металлополимеров WEICON изучите физическую, токсикологическую и экологическую информацию о выбранном продукте. В инструкции по эксплуатации указаны меры предосторожности и сертификаты по безопасности. Успешный технологический процесс зависит от тщательной подготовки поверхностей. Пыль, грязь, жир, масло, ржавчина и влага имеют негативное влияние на адгезию эпоксидных смол.

Металло-Пластики WEICON в жидком и затвердевшем состоянии:

Что делать, если ослаблено посадочное место под подшипник – три метода восстановления

Для реставрации посадочного места подшипника (от 1 мм в диаметре) используется пастообразный композит, наполенный сталью, WEICONA (wcn10000005).

При высоких нагрузках и температурах эксплуатации восстанавливаемой поверхности, допустимо использование:

Подбор двухкомпонентного эпоксидного композита WEICON осуществляется согласно технической таблице, представленной выше и требуемых технических характеристик для восстанавливаемой поверхности.

За консультацией по подбору металл полимера WEICON обращайтесь к нашему менеджеру по телефону 8 863 270 39 73 или закажите обратный звонок. Отправить запрос или получить дополнительную информацию можно по e-mail: info@energosnab.com

Если объем ремонта небольшой или носит разовый характер, рекомендуем применить Mould Release Agent (wcn11450400-34) для всех случаев, где необходимо защитить поверхность от прилипания металлополимера. Для грубых и текстурных поверхностей оптимально использование разделительного агент-воска WEICON Р 500 (wcn10604500).

Метод №1

Методика восстановления посадочного места подшипника:

При требованиях точности, в качестве центрирования можно использовать «грибок» или вал. Если необходимо собрать сложный узел или механизм, с учетом дальнейшей корректировки подшипника, используйте металлполимеры с длительной полимеризацией. Для срочного ремонта, рекомендуем, применять наши эпоксидные композиты cбыстрой полимеризацией, например WEICONSF или WEICONWR.

Метод №2

Этап 1: Подготавливаем поверхность

Технология разработана для восстановления посадочного места подшипника в корпусе, в т.ч. для подшипников качения и скольжения.

К сведению: Данный способ не подходит для подшипника гидродинамического типа.

Технологические этапы ремонта:

Этап 2: Обезжириваем поверхность

Завершив механическую подготовку, обработайте поверхность универсальным очистителем CLEANER S. Для заказа очистителя используйте арт.wcn15200010

Обезжиривать поверхность рекомендуется чистой тканью, предварительно смоченной в очистителе. Процесс очистки повторить по необходимости.

Контроль за чистотой поверхности проверяется смоченной в очистителе чистой белой тканью – следов не должно оставаться.

Этап 3: Подбор композитного материала для ремонтных работ

Композиционный материал следует выбирать, основываясь на нагрузках, воздействующих на подшипник (рисунок №4):

Выбирая полимерный материал, рассчитайте удельную нагрузку на посадочное место. Воспользуйтесь таблицей тех.характеристик и подберите полимерный материал, удовлетворяющим Вашим требованиям.

Получите подробную информацию и помощь в подборе материалов для реставрации посадочного места по телефону (863) 2703973 или направив запрос на e-mail: info@energosnab.com

Этап 4: Обработка поверхности кондуктора

Втулка может быть разъемной и состоять из 2-х половинок. Однако следует иметь разжимное устройство, которое будет прижимать кондуктор к поврежденной плоскости.

Аналогом втулки может служить сам подшипник. Его поверхность предварительно следует обработать смазкой для разделения F 1000 или Р 500.

Этап 5: Наносим материал и устанавливаем втулку

Метод №3

Этап 1: Подготовка

Этап 2: Очистка поверхности посадочного места

Механическим методом очистите поврежденное посадочное место. Следует избавиться от старой смазки и коррозии. Очистка может проводиться борфрезой. Оптимальный результат – шероховатость от Ra-20 мкм.

Этап 3: Обезжириваем поверхность

После обработки механическим способом, используйте очиститель CLEANER S. Возьмите чистую ткань, для обезжиривания, предварительно смоченную в очистителе.

По необходимости процедуру повторить. Контроль чистой поверхности осуществляется белой тканью – на ней не должны оставаться следы.

Этап 4: Устанавливаем центрирующий маятник

Этап 5: Использование композитного материала и установка подшипника на втулку

Спустя 24 часа завершиться полимеризация. Снимите маятник и соберите агрегат.

Внимание!

Вы можете зарегистрироваться в интернет-магазине компании «Волгодонскэнергоснаб». Это позволит Вам самостоятельно формировать заказ и выводит на печать счет для оплаты выбранной продукции.

Ознакомиться со стандартными условиями оплаты, формы и доставки Вы можете в этом разделе.

Свяжитесь с нами по телефону 8 863 270 39 73 или закажите обратный звонок.Отправить запрос или получить дополнительную информацию можно по email:info@energosnab.com

Источник

Восстановление с помощью металлополимеров посадочных мест под подшипники методом вклейки

Восстановление с помощью металлополимеров посадочных мест под подшипники методом вклейки.

Сущность этого метода заключается в том, что процесс восстановления посадочного места совмещается со сборочной операцией узла подшипника. В результате чего образуется неподвижное соединение подшипника и вала (корпуса подшипника), во много раз превосходящее по своим прочностным характеристикам рекомендуемые в таких случаях посадки с натягом, что более надежно предохраняет кольца подшипника от проворота, исключая появление износа и обеспечивая более надежную работу узла. При этом вклейка, в отличие от посадки с натягом, не приводит к появлению напряжений и деформаций колец подшипника, что также способствует более комфортной его работе.

Для разборки восстановленного таким способом подшипникового узла необходимо нагреть образовавшийся в месте вклейки слой металлополимера до температуры свыше 300 0С или выжечь его, например, с помощью газовой горелки.

Основные этапы процесса восстановления посадочных мест с помощью вклейки.

I. Восстановление посадочных мест с незначительным (до 0,25 ÷ 0,3 мм по диаметру), равномерным износом (без предварительной механической обработки восстанавливаемой поверхности).

1. Подготовить восстанавливаемую поверхность в соответствии с общими рекомендациями (очистить от грязи, масла и т. п., придать шероховатость наждачно бумагой, обезжирить).

2. Протереть и обезжирить посадочную поверхность подшипника.

3. Провести контрольную сборку: подшипник должен устанавливаться на посадочное место достаточно легко, без значительных усилий.

4. Защитить сепаратор подшипника липкой лентой или изолентой от возможного попадания в него металлополимера при вклейке.

5. Подготовить необходимую дозу металлополимера.

6. Нанести на посадочное место вала (корпуса) необходимый слой или слои металлополимера, тщательно смачивая восстанавливаемую поверхность.

7. Промазать, буквально смачивая, тонким слоем металлополимера посадочное место подшипника.

8. Установить подшипник на вал (в корпус), тщательно поджимая его к ограничительным буртам, втулкам, стопорным кольцам.

9. Удалить выдавленные излишки металлополимера, очистить ацетоном незащищенные места на валу (в корпусе) при случайном попадании на них металлополимера, снять защиту с сепаратора.

10. После полимеризации металлополимера узел готов к дальнейшей эксплуатации.

При указанных величинах износа центрирование подшипника относительно вала (корпуса) в процессе вклейки обеспечивается как частицами наполнителя металлополимера, попадающими в зазор, так и дополнительными способами, например: предварительным кернением восстанавливаемой поверхности (обычно достаточно накернить поверхность являющуюся опорной при вклейке), центрированием относительно других деталей и т. д.

2. Восстановление посадочных мест с незначительным (до 0,1 ÷ 0,15 мм по диаметру) износом.

При восстановлении вклейкой посадочных мест валов (корпусов) с величиной износа меньше 0,1 ÷ 0,15 мм по диаметру (величина зазора соизмерима с размером частиц наполнителя) необходимо произвести предварительную расточку посадочного места на величину 0,5 ÷ 1,0 мм, с нарезанием «рваной резьбы» или канавок. Для обеспечения при вклейке центрирования подшипника расточку ведут с оставлением поясков по краям посадочного места и по его длине (общая ширина поясков не должна превышать 50 % всей поверхности склейки) – смотри рисунок 1.

Рис. 1. Восстановление с помощью металлополимеров посадочного места на валу методом вклейки подшипника:

— d ном. – d 1 = 0,1 ÷ 0,15 мм;

— d 1 – d 2 = 0,5 ÷ 1,0 мм;

I – места нарезания «рваной резьбы» или кольцевых канавок.

Остальные этапы восстановления аналогичны операциям по пункту 1.

3. Восстановление посадочных мест со значительным (свыше 0,5 ÷ 1,0 мм по диаметру) и неравномерным износом.

При восстановлении методом вклейки посадочных мест со значительным и неравномерным износом особое значение имеют вопросы центрирования и обеспечения соосности подшипника и вала (корпуса подшипника). Эти проблемы могут быть решены следующими способами.

1. На изношенной поверхности вдоль образующих линий устанавливаются металлические прокладки различной толщины (примерно на 0,05 ÷ 0,08 мм тоньше износа в этом месте) в виде узких металлических полосок, превосходящих по длине место износа. Свободные концы этих полос закрепляются липкой лентой, нитью и т. п. рядом с местом вклейки (желательно на участке вала с меньшим диаметром). Производится контрольная установка подшипника (подшипник должен устанавливаться на посадочное место достаточно легко, без значительных усилий). После этого на место износа наносится металлополимер (места под прокладками также промазываютя). Устанавливается подшипник. После полимеризации металлополимера вступающие концы прокладок срезаются.

2. На места износа по диаметру с помощью сварки наносятся небольшие точечные (для избежания перегрева вала) наплывы в виде колец. После этого производится их проточка до номинального посадочного диаметра подшипника. Производится контрольная установка подшипника. После этого вклейка производится по описанным выше схемам.

3. На изношенных поверхностях производится проточка для установки двух или более центрирующих колец. Кольца (разрезные) закрепляются в подготовленных канавках сваркой или вклейкой с помощью металлополимера. Установленные кольца протачиваются до посадочного номинального диаметра подшипника. Далее вклейка производится по описанным выше схемам.

Могут быть использованы и другие способы центрирования подшипника в процессе восстановления посадочного места методом вклейки с помощью металлополимеров.

При восстановлении вклейкой посадочных мест под подшипники перед нанесением металлополимера необходимо защитить имеющиеся масляные каналы липкой лентой, скотчем.

Источник

Разбито посадочное место подшипника чем лечить

Восстановление с помощью металлополимеров посадочных мест под подшипники методом вклейки.

Сущность этого метода заключается в том, что процесс восстановления посадочного места совмещается со сборочной операцией узла подшипника. В результате чего образуется неподвижное соединение подшипника и вала (корпуса подшипника), во много раз превосходящее по своим прочностным характеристикам рекомендуемые в таких случаях посадки с натягом, что более надежно предохраняет кольца подшипника от проворота, исключая появление износа и обеспечивая более надежную работу узла. При этом вклейка, в отличие от посадки с натягом, не приводит к появлению напряжений и деформаций колец подшипника, что также способствует более комфортной его работе.

Для разборки восстановленного таким способом подшипникового узла необходимо нагреть образовавшийся в месте вклейки слой металлополимера до температуры свыше 300 0С или выжечь его, например, с помощью газовой горелки.

Основные этапы процесса восстановления посадочных мест с помощью вклейки.

I. Восстановление посадочных мест с незначительным (до 0,25 ÷ 0,3 мм по диаметру), равномерным износом (без предварительной механической обработки восстанавливаемой поверхности).

1. Подготовить восстанавливаемую поверхность в соответствии с общими рекомендациями (очистить от грязи, масла и т. п., придать шероховатость наждачно бумагой, обезжирить).

2. Протереть и обезжирить посадочную поверхность подшипника.

3. Провести контрольную сборку: подшипник должен устанавливаться на посадочное место достаточно легко, без значительных усилий.

4. Защитить сепаратор подшипника липкой лентой или изолентой от возможного попадания в него металлополимера при вклейке.

5. Подготовить необходимую дозу металлополимера.

6. Нанести на посадочное место вала (корпуса) необходимый слой или слои металлополимера, тщательно смачивая восстанавливаемую поверхность.

7. Промазать, буквально смачивая, тонким слоем металлополимера посадочное место подшипника.

8. Установить подшипник на вал (в корпус), тщательно поджимая его к ограничительным буртам, втулкам, стопорным кольцам.

9. Удалить выдавленные излишки металлополимера, очистить ацетоном незащищенные места на валу (в корпусе) при случайном попадании на них металлополимера, снять защиту с сепаратора.

10. После полимеризации металлополимера узел готов к дальнейшей эксплуатации.

При указанных величинах износа центрирование подшипника относительно вала (корпуса) в процессе вклейки обеспечивается как частицами наполнителя металлополимера, попадающими в зазор, так и дополнительными способами, например: предварительным кернением восстанавливаемой поверхности (обычно достаточно накернить поверхность являющуюся опорной при вклейке), центрированием относительно других деталей и т. д.

2. Восстановление посадочных мест с незначительным (до 0,1 ÷ 0,15 мм по диаметру) износом.

При восстановлении вклейкой посадочных мест валов (корпусов) с величиной износа меньше 0,1 ÷ 0,15 мм по диаметру (величина зазора соизмерима с размером частиц наполнителя) необходимо произвести предварительную расточку посадочного места на величину 0,5 ÷ 1,0 мм, с нарезанием «рваной резьбы» или канавок. Для обеспечения при вклейке центрирования подшипника расточку ведут с оставлением поясков по краям посадочного места и по его длине (общая ширина поясков не должна превышать 50 % всей поверхности склейки) – смотри рисунок 1.

Рис. 1. Восстановление с помощью металлополимеров посадочного места на валу методом вклейки подшипника:

— d ном. – d 1 = 0,1 ÷ 0,15 мм;

— d 1 – d 2 = 0,5 ÷ 1,0 мм;

I – места нарезания «рваной резьбы» или кольцевых канавок.

Остальные этапы восстановления аналогичны операциям по пункту 1.

3. Восстановление посадочных мест со значительным (свыше 0,5 ÷ 1,0 мм по диаметру) и неравномерным износом.

При восстановлении методом вклейки посадочных мест со значительным и неравномерным износом особое значение имеют вопросы центрирования и обеспечения соосности подшипника и вала (корпуса подшипника). Эти проблемы могут быть решены следующими способами.

1. На изношенной поверхности вдоль образующих линий устанавливаются металлические прокладки различной толщины (примерно на 0,05 ÷ 0,08 мм тоньше износа в этом месте) в виде узких металлических полосок, превосходящих по длине место износа. Свободные концы этих полос закрепляются липкой лентой, нитью и т. п. рядом с местом вклейки (желательно на участке вала с меньшим диаметром). Производится контрольная установка подшипника (подшипник должен устанавливаться на посадочное место достаточно легко, без значительных усилий). После этого на место износа наносится металлополимер (места под прокладками также промазываютя). Устанавливается подшипник. После полимеризации металлополимера вступающие концы прокладок срезаются.

2. На места износа по диаметру с помощью сварки наносятся небольшие точечные (для избежания перегрева вала) наплывы в виде колец. После этого производится их проточка до номинального посадочного диаметра подшипника. Производится контрольная установка подшипника. После этого вклейка производится по описанным выше схемам.

3. На изношенных поверхностях производится проточка для установки двух или более центрирующих колец. Кольца (разрезные) закрепляются в подготовленных канавках сваркой или вклейкой с помощью металлополимера. Установленные кольца протачиваются до посадочного номинального диаметра подшипника. Далее вклейка производится по описанным выше схемам.

Могут быть использованы и другие способы центрирования подшипника в процессе восстановления посадочного места методом вклейки с помощью металлополимеров.

При восстановлении вклейкой посадочных мест под подшипники перед нанесением металлополимера необходимо защитить имеющиеся масляные каналы липкой лентой, скотчем.

Думаю, многие видели неосознанные вопли «Да эти ступицы — хлам, в них подшипники болтаться скоро будут!» Подобный школьный бред раздается повседневно и постоянно, по поводу и без.

Итак, речь пойдет о посадочных местах подшипников ступиц и о том, почему все-таки посадочные места проседают.

Причина первая, не зависящая от владельца — это первоначальное качество материалов, из которых изготовлена ступица.

К примеру, возьмем для сравнения ступицы CNC и обычную стандартную ступицу бюджетных питбайков.

Первая выполнена из цельного фрезерованного алюминия, вторая же часто состоит из прессованной стружки, которая деформируется под действием ударов, передающихся от поверхности движения.

Вторая причина — смешенная — это подшипники колес. Смешанная она в том плане, что зависит как от качества установленных подшипников, так и от лени владельца следить за их состоянием.

Если вы ставите дешевые подшипники, то они или быстро развалятся и начнут бить, или же даже новыми будут иметь биение, недопустимое для использования в принципе. Естественно, все удары будут передаваться на ступицу, а любой метал от удара деформируется, вот вам и просадка.

Ну, а владелец виноват в двух случаях: установка дешманских подшипников и несвоевременная замена подшипника, все просто.

Третья причина в перетянутой приводной цепи. Она дает большую нагрузку на одну сторону колеса, соответственно, неравномерное распределения нагрузок приводит к биению, ускоренному износу, ударам — и готово, посадочное просело.

НО ВСЕ ЭТО НИЧТО по сравнению с главной причиной — РУКОЖОПСТВОМ!)))

Тут просто царство инженерных идиотизмов.

Итак, первая глава — выбивание подшипников отверткой и кувалдой на холодную! Это прям то, что любит каждый школьник. После того, как он это сделает, микроны металла снимаются криво-косо выходящим подшипником, но это ерунда. Они еще и бьют не по кругу, равномерно выбивая подшипник, а долбят в одну точку. Подшипник при этом упирается одной стороной, просаживает ступицы, да еще и снимает краем необходимые микроны!

Допустим, некоторые считают, что нагрев металла не нужен, и достаточно анкерного съемника. Пусть так, подшипник хотя бы будет идти равномерно, но туго, и все равно микроны будут съедаться, а это не хорошо. Но зачем вам съемники и строительные фены? Есть же отвертка и кувалда!

Но на самом деле, если вы хотите, чтобы посадочные места подшипников и ступицы в целом служили вам долго и счастливо, то помните:

1) Следить за натяжением цепи

2) Следить за состоянием подшипников!

3) Своевременная замена подшипников

4) Использование качественных подшипников

5) При замене подшипников использовать строительный фен, КАК МИНИМУМ! И лучше всего, чтобы у вас был анкерный съемник.

До скольки градусов должна быть термоустойчивость анаэробного герметика, если уплотняем посадку подшипника в картере двигателя?Наиболее распространены до 150градусов. Пойдут ли такие?

Ну ты и мастак,воткнул половинку и начал закручивать по кругу а не крест на крест.

Герметик ДонДеал красный норм, а этот белый который ты пользуешь полное Га…..НО.

Герметик Victor Reinz для меня самый нормальный

так что можешь сказать о герметике-фиксаторе ASTROhim?Обещал озвучить ещё 2,5 года назад…

Итак, личный опыт. 2t 200 кубиков хард эндуро. Элипс в картере — посадочное место коленвала.Накренили посадочное место, разогрели до 90 забили подшипник с loctite 638. выдержка 12часов — первый тест.Продержалось 13 моточасов. Перелопатил инет, переговорил с разными мастерами. Вывод при высоких ударных нагрузках выхода есть 2.1й — расточка картера — новая втулка в картер (требуется хороший специалист и оборудование) 2й — замена 2х половинок картера.Остальное — потеря времени и денег.

фиксатор не решит проблему прослабления посадки подшипника-всё равно через короткий промежуток также всё разобьёт-нет жёсткой фиксации подшипника.выход один наиболее простой-лужение оловом наружной обоймы,и потом посадки подшипника в нагретый картер.

Благодарю! Сейчас возникла эта проблема — ролик с подшипника соскакивать стал, работа остановилась — буду пробовать — отпишусь

Ну как этот мопед? Не приезжал обратно? Просто думаю насчёт выбора фиксатора, между 200 рублями как на видео и 700-800р. Стоит переплачивать или нет…

Попробуй victor reinz герметик. Не пожалеешь.

проверено, вал-втулочный фиксатор локтайт locktite 648 используется в регламентных работах автопроизводителей и авиации выбор зазоров до полутора десяток. герметик прокладок бензомаслостойкий для поддонов erling dirko 036166 намой и по отзывам взгляд самые лучшие вещи для обоих случаев. после фиксатора еще ничего не слетело а после герметика не потекло, не реклама, только опыт

можно этим средством цапфу коленовала помазать?

намажте фиксатор на любой подшипник и на алюминий. я пробовал два разных фиксатора-не застывает. прочитал,что вступает в реакцию со сталью. попробовал на болт- застыл. в итоге мой ремонт не удался.

Фигасе у япошек обоймы подшипников толстые. И жёсткие,значит.

Как Вы считаете, можно ли для фиксации подшипника в седле использовать клей ЭДП? Он довольно дешёвый и металлы клеит?

Здравствуйте. Благодарю за урок.Как зарекомендовал себя этот герметик?

здравствуйте Евгений. подскажите пожалуйста поможет ли фиксатор резьбы, если подшипник в ступице входит от руки и с одной стороны почти полностью разбит торец в который упирается подшипник?

А красный фиксатор резьбы ABRO для этих целей не сгодится? А то их есть у меня.

Полимеризуется он в присутствии некоторых металлов. В пластиковом пузырьке ему комфортно.))

Манноловский фиксатор резьбы тоже это дело делает

Твердеет при отсутствии кислорода — это не так, твердеет только при контакте металл — металл и только при ионном обмене, то есть если металлы разнородны твердеет быстрее, можете проверить даже. По вашему мнению он бы затвердел в тюбике

Loctite 648 тоже неплох для этих целей. Проверен. Правда есть недостаток — цена.

может кто уже и писал об этом, но я при аналогичной проблеме на генераторе между обоймой подшипника и корпусом засунул лезвие от бритвы. оно очень прочное и тонкое, и у всех есть.

Жень, сам часто пользуюсь именно астрохимом, только положительные эмоции.

привет Жень.раз уж речь зашла о подшипниках,то подскажи чем они отличаются по качеству? в данном случае подшипники коленвала мотор 1e40qmb. стоят открытые 6204 импортного пр-ва.можно ли поставить закрытые такой же маркировки но только нашего шарикоподшипникового завода.спасибо

Женя или кто небудь посоветуйте мне что делать. У меня квадроцикл 125 кубов автомат китайский и по болоте нехочет ехать застревает… Как сделать его мощнее? подскажитье очень прошу. сорри за ошыбки я не русский))

Евгений почему у вас нет ни одной видео записи о вакуумном насосе,и как его можно починитьВ частности на скутере Honda dio?
