Как восстановить рулевой наконечник своими руками

Развалился на дороге или Замена рулевого наконечника.

18+ Прежде чем читать данную запись, хочу Вас попросить сходить к своему автомобилю и проверить рулевые наконечники.

Наверно такие события, как это, и есть опыт. Он всегда полезный, не всегда приятный, бывает, что после таких событий люди оказываются на том свете. Но нет худа без добра, или как говорил Никита Джигурда. не буду цитировать)

Все началось в вечер четверга, когда я после своей работы, о которой я расскажу в личном блоге, отправился домой. Всё было как обычно, автомобиль завелся со второго пуска, я вышел на улицу, обошел машинку, посмотрел на асфальт под капотом, увидел что масло всё так же капля за каплей утекает. Ничего подозрительного не наблюдалось. Выезжаю с парковки на дорогу, проезжаю медленно, но верно лежачий полицейский и после этого руля машинка уже не слушалась. Спустя 10 метров резкая остановка, мотор заглох всё плохо. Вышел посмотреть на случившееся и немного растерялся. Передние колеса смотрели в разные стороны. Покрутив руль, я понял, что связь с левым колесом не утеряна, осталось только правое. Вывод, умер наконечник рулевой или тяга. Оказалось

Это стало для меня сюрпризом и неожиданностью. Я благодарен этому автомобилю за то, что он не сделал это в среду или в другой день, когда я ездил на довольно большие расстояния и на приличной скорости. Спасибо этой Audi за такой урок! Но учеба учебой, а как добираться? До работы 300 метров, талкать не вариант, потому что путь лежит через хороший подъем в горку, за трос не зацепить, ибо спереди я крюка или ушка не нашел. Решил выходить из ситуации экстренными мерами…

Рецепт спасения, или как можно добраться своим ходом до спасения:
В моём случае вбить всё на место не получилось, пришлось обмотать обе части наконечника вязальной проволокой, она не соскальзывает, хорошо тянется и при этом её можно довольно жестко закрутить.
К сожалению фотографии сделать не получалось, заряд телефона напрягал, а светить чем то нужно. Но суть наверно понятна. Медленно, медленней пешехода я дотянул до ворот своей мастерской, своей работки.

Началась история съема наконечника и к сожалению на данный момент она до сих пор не закончилась. У меня есть съемник, но результата он не дал, всё было обработано карщеткой, потом вд40, затем керосин и всё впустую. Года держат металл как могу.

Источник

Восстановление шаровых, наконечников, рул.тяг, линков

Недавно приобрёл оборудование. Так что милости прошу! Опробовано на себе(рулевые наконечники, рулевые тяги).Проехал около 5000 км.Полёт нормальный!
Предлагаем уникальную услугу по БЕЗРАЗБОРНОМУ
восстановлению шаровых опор, рулевых тяг, наконечников по системе SJR.

Данная технология была разработана и защищена авторскими правами в США и позволяет восстановить почти все шаровые соединения на всех видах транспортных средств (легковые, грузовые автомобили, погрузчики, спецтехника, сельхозтехника и многое другое).

Для чего нужна технология SJR?

Шаровые опоры относятся к числу деталей, которые часто подлежат замене. Это связано с тем, что именно на них ложится максимальная нагрузка. У ряда автомобилей при выходе из строя только шаровой опоры происходит замена всего рычага, потому эта операция становится достаточно дорогой.
С помощью же технологии SJR возможно провести реанимацию данной детали, без ущерба качеству самого ремонта и гораздо дешевле. При этом нет необходимости покупать, заказывать запасные части.

Как работает технология SJR?

Расплавленный полимер производства DUPONT впрыскивается в узел через подготовленное отверстие под высоким давлением при помощи специального оборудования. Мгновенно застывая, полимер становится идеальной втулкой (вкладышем), которая как бы занимает то пространство, где обычно происходит изнашивание и образуется люфт, внутренний зазор, а теперь полимер полностью поддерживает шарнир внутри узла и может занимать почти половину объема по диаметру.
При этом полимер обеспечивает сверхвысокие ударные характеристиками и свойства:
• прочность при ударных нагрузках 1350 кг/кв.см.
• в состав входят компоненты (тетрафторэтиленовые композиты) обеспечивающие сухую смазку.
• усадочные характеристики практически равны нулю (0,4%).
• высокое давление обеспечивает юстирование, иначе говоря, центровку пальца шарового узла.

Что даёт технология SJR?

• На одном и том же узле можно производить ремонт неоднократно, до 3 раз.
• Конечный продукт надежен и безопасен! Шаровая опораНЕ РАЗБИРАЕТСЯ!, что обеспечивает заводскую надёжность соединения.
• Широчайшая область применения — все автомобили ОТ и ДО!
• Вы сэкономите не менее 50 % от цены новых оригинальных деталей.
• Технология гарантирует «пробег» восстановленного узла не менее 25 000 км.

Что нужно для восстановления
шаровой опоры?

Во-первых: необходимо снять рычаг с шаровой опорой или рулевой наконечник! Аппаратура стационарная, а услуги по демонтажу мы не оказываем.
Во-вторых: осмотрите пыльники, не порваны ли. Если имеются повреждения, лучше сразу закажите новый пыльник.
В-третьих: привезите нам шаровую опору для восстановления (Центральный р-н) и буквально через полчаса Вы получите уже восстановленный узел!
.Все вопросы по тел. 8 913 415 0969

Источник

Лайфхак по ремонту разбитого уха рулевого наконечника на корпусе поворотного кулака или лень опять победила.

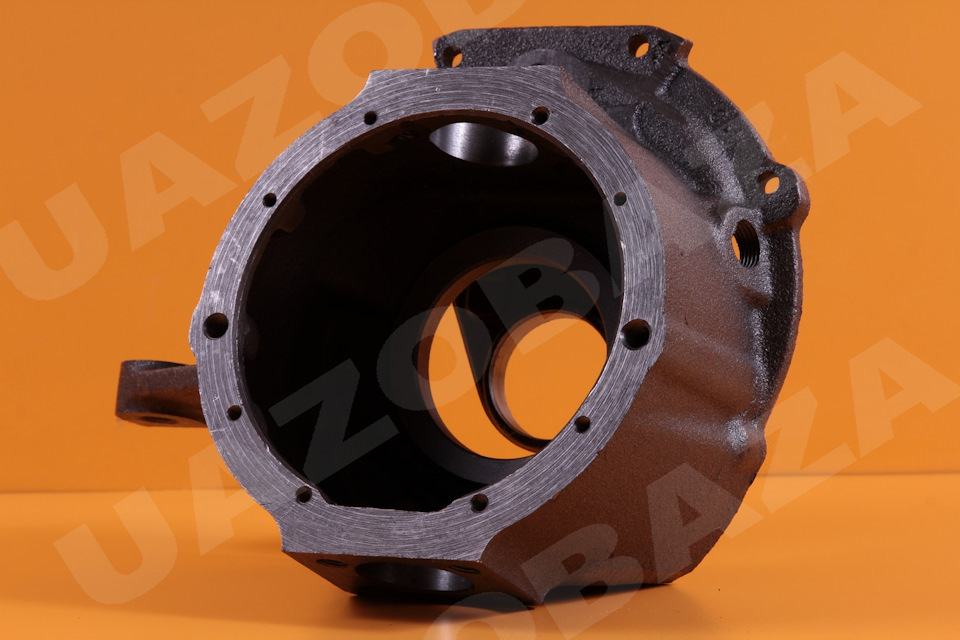

Сегодня хочу поделиться лайфхаком о ремонте уха корпуса поворотного кулака. Ситуация с разбитым посадочным местом рулевого наконечника достаточно частая и как следствие зажать рулевой наконечник невозможно. Интернет предлагает несколько вариантов решения. Опишу варианты которые мне удалось найти со своими мыслями на их счет.
Вариант первый.
Замена корпуса поворотного кулака на новый. Наиболее верное и грамотное решение данного вопроса по моему мнению. Но достаточно трудоемкое и весьма затратное в финансовом плане действие. Кроме того ну ооочень большая вероятность купить «пластилиновый» новодел, коим наполнены лотки магазинов под видом «это еще советское производство».Да и не наше это, сильно просто и логично))

Вариант второй.

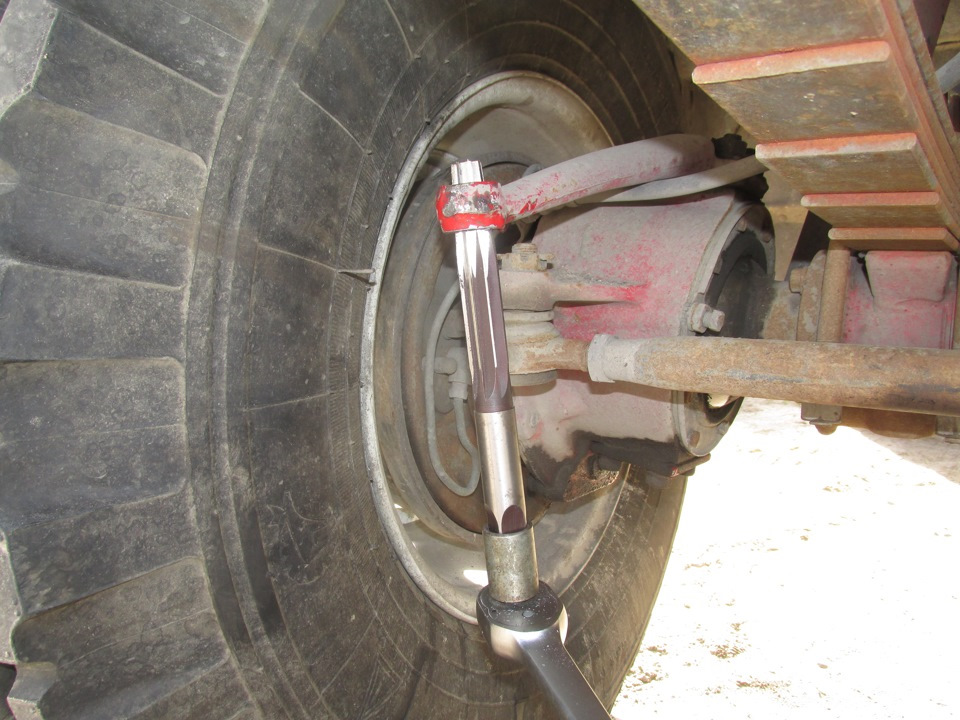

Развернуть отверстие под палец рулевого наконечника Газель. Вариант вполне рабочий, но во-первых нужно иметь конусную развертку соответствующего размера. У меня её нет, а цена «ещё советской» заоблачная, а китайской разверткой я уже пробывал работать это мрак какой-то, сломалась на первом отверстии. Да и работа не простая, нужен опыт и понимание процесса.

Вариант третий.

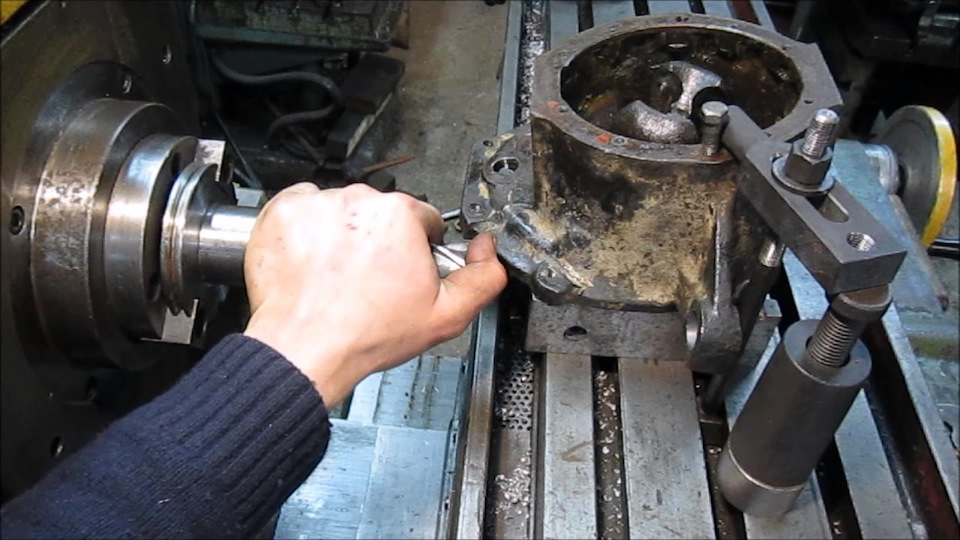

Расточить отверстие в корпусе поворотного кулака под. запрессовку втулки с новым конусом.Ещё сложнее чем вариант 2 потребуется полная разборка, фрезеровщик, токарь и т.д. Кроме того утоньшаеться тело уха, что может привести к лопнувшему уху. Да и бюджет станочных работ будет соизмерим с ценой нового корпуса.

Вариант четвертый (лень как всегда победила)
Поскольку из-за разбитого посадочного места конус рулевого наконечника проходит выше по уху и гайка которой затягивается наконечник упирается в конец резьбы, а не в тело корпуса поворотного кулака достаточно просто подложить под. гайку шайбу соответствующего діаметра. И после этого просто обжать гайку. Наконечник пойдет выше и плотнее сядет в ухе, перестав вращяться. Дёщево и сердито. Приведу короткое видео.

Источник

Восстановление рулевых наконечников своими руками

Устройство наконечника

Наконечник выполнен в виде шарового шарнира, состоящего из пальца, корпуса, полимерных вкладышей. Нижний вкладыш прижимается пружиной к пальцу.

Тем самым устраняются зазоры в шарнире, и компенсируются нагрузки при езде по неровной дороге. Пружина другим концом упирается в нижнюю крышку, установленную в корпус.

С другой стороны для предотвращения попадания грязи и влаги установлен пыльник. Внутрь шарнира заложена смазка для уменьшения износа. Устройство наконечника рулевой тяги представлено на фото.

Как узнать, что наконечники требуют замены

Выявить эту неисправность достаточно просто: при движении по неровной дороге в передней части автомобиля будет отчётливо слышен стук, также возникающий при резком разгоне или торможении. Кроме этого, появляется люфт рулевого колеса, автомобиль заметно потеряет управляемость, начнёт «плавать» по дороге.

Также можно проверить целостность рулевых наконечников, подняв машину домкратом и покачав колесо из стороны в сторону — если движение колеса вполне ощутимы, то рулевой наконечник необходимо менять.

Несвоевременная замена приводит не только к снижению управляемости авто, но и может являться причиной возникновения других неисправностей:

Момент, когда становится необходима замена неисправных рулевых наконечников, значительно приближается при следующих особенностях управления авто:

Также стоит периодически осматривать состояние пыльников рулевых наконечников — их повреждения влечёт за собой попадание грязи в шарнирное соединение, что существенно снижает качество смазки.

Причины износа

Как видно из устройства этого узла, самым слабым местом являются полимерные вкладыши. Они интенсивно изнашиваются при попадании грязи, а также при сильных ударах колеса на неровностях, которые не может погасить пружина.

Попадание влаги внутрь шарнира приводит к коррозии шарового пальца. Грязь и влага обычно попадают внутрь при повреждении пыльника.

Поэтому для увеличения ресурса шарниров необходимо периодически следить за состоянием пыльников и бережно водить автомашину на неровных дорогах.

Диагностика состояния наконечников

В случае увеличения свободного хода руля, появления посторонних стуков, биения руля и самопроизвольного виляния автомобиля при прямолинейном движении нужно в первую очередь проверить состояние шарниров.

Во-первых, пыльники должны быть целыми, без трещин и разрывов. Во-вторых, должен отсутствовать люфт в шарнире.

Люфт в шарнире проверяется визуальным осмотром наконечника и на ощупь при покачивании руля напарником, а также покачиванием рукой корпуса шарнира вдоль пальца.

Так как цена на замену наконечников рулевой тяги в специализированной мастерской порой бывает выше, стоимости самих деталей, то многие автолюбители выполняют такой ремонт автомобиля сами.

Замена наконечников

У большинства современных автомобилей механизм управления устроен примерно одинаково.

Для примера рассмотрим последовательность операций при замене наконечника рулевой тяги ВАЗ:

Замена наконечников рулевых тяг, например, Renault выполняется по тому же алгоритму, что и для автомобилей ВАЗ.

Как выполняется замена рулевой тяги в Москве

Если Вам нужно заменить рулевую тягу с наконечниками, то нужно понимать, что лучше всего заменять одновременно два наконечника. Да, это выйдет немного дороже, зато не придется через время повторно разбирать машину для замены второго наконечника.

Проведение замены рулевой тяги в автосервисе «Анкар»:

Чтобы при последующей замене не применять молоток, соединения с резьбой смазывают литолом. Также смазывают шаровой шарнир, но уже другой смазкой.

После того, как была выполнена замена рулевой тяги и наконечника обязательно нужно выполнять развал-схождение колес. Многие утверждают, что автомобиль не нуждается в данной процедуре, так как новые тяги устанавливаются по меткам, но учитывая стоимость новой резины, лучше не рисковать.

Стоимость замены рулевой тяги и наконечника в Москве в автосервисе «Анкар» зависит от марки и модели автомобиля. Если желаете узнать стоимость ремонта, оставляйте заявку на просчет стоимости и дальнейшую замену элементов рулевого управления.

Нюансы, возникающие при замене наконечников

Чтобы не сбить регулировку схождения колес, прежде чем откручивать шарнир, рекомендуется замерить расстояние от контргайки до края наконечника или посчитать количество оборотов при его откручивании.

Однако, ввиду вероятного несовпадения геометрических размеров нового и старого наконечников, после самостоятельного ремонта рекомендуется проверить схождение колес в автосервисе.

Опорный подшипник стойки — признаки неисправности, проверка подшипника стойки и его замена (110 фото)

Сайлентблоки задней подвески: признаки износа и замена своими руками. 110 фото и видео мастер-класс

Замена заднего ступичного подшипника — пошаговое описание как своими руками снять, отремонтировать и установить ступичный подшипник (130 фото и видео)

Неправильное схождение приведет к неравномерному и повышенному износу шин автомобиля, а также к повышенному риску аварии.

Если необходимо заменить только пыльник, то снятый наконечник необходимо промыть от старой смазки, смазать новой, и установить новый пыльник.

Рекомендуется менять наконечники с двух сторон одновременно, чтобы не переплачивать лишний раз за проверку схождения колес.

Основные моменты, возникающие при замене наконечников рулевых тяг, можно посмотреть на видео.

Замена наконечников достаточно простая операция, для выполнения которой требуется немного внимания и соответствующий инструмент.

Стоимость ремонта автомобиля на замене рулевых тяг и наконечников можно существенно уменьшить, при выполнении его своими руками, так как замена этих деталей сопоставима с их стоимостью.

Проверка шаровой опоры — советы экспертов как определить состояние опоры и заменить деталь своими руками (135 фото + видео)

Замена передних амортизаторов своими руками: как просто и быстро снять, проверить и поставить амортизаторы на автомобиле (145 фото + видео)

При этом придется только купить новые детали и заплатить за проверку схождения колес в автосервисе.

Как проверить рулевые наконечники?

Первый способ — помощник садится за руль, вращает рулем вправо и влево.

А вы в этот момент залазите под машину и из-под машины смотрите, есть ли люфты на рулевых наконечниках.

Если помощника нет, можно самостоятельно залезть под машину и подергать все рулевые наконечники, тяги — всё, что можно.

Если люфт рулевого наконечника уже значительный, то не заметить его будет невозможно.

Посмотрите, как у меня болтается рулевой наконечник. Видно, что он разбит и очень сильно болтается.

На ходу в салон автомобиля от него доносится сильный грохот.

Если у вас нет ни ямы, ни помощника, то и это не беда.

Рулевой наконечник можно проверить, просто подняв домкратом переднее колесо и пошатав его со стороны в сторону.

Находящееся на весу колесо берем двумя руками и толкаем сначала одной рукой, потом другой. Такими движениями проверяем люфт.

Как видно, здесь люфт огромный, вы его видели также с ямы. Если сильно болтать, то даже слышно постукивание рулевого наконечника.

После того, как вы обнаружили люфт, снимаем колесо и добираемся до самого наконечника.

Необходимо выяснить, какой конкретно тип наконечника установлен на вашем автомобиле, так как бывает два типа рулевых наконечников на автомобиле Chevrolet Aveo в кузове т250.

После демонтажа колеса хорошо видно, как болтается рулевой наконечник. Люфт уже довольно значительный, а это значит, что его нужно срочно менять.

Ездить с таким наконечником нельзя, потому что его может даже оторвать. Если вы резко попадете в яму, колесо дернет и от удара может отвалиться шар рулевого наконечника.

Именно поэтому нельзя никогда долго ездить и сильно разбивать рулевые наконечники. Услышали что-то загремело — сразу же едьте, проверяйте, где что гремит.

Чтобы после замены рулевого наконечника не возникло проблем со схождением и развалом — развала здесь, кстати, нет.

Он заводской и не регулируется, а схождение регулируется с помощью все того же рулевого наконечника и рулевой тяги — берём рулетку и отмеряем от какой-то неподвижной части.

В данном случае я меряю от хомута пыльника до центра болта, можно до края болта, как удобно, я отмеряю по краешку болта с этой стороны.

Здесь у меня получается 25 см и 8 мм. Записываю это значение, чтобы не забыть, и снимаю рулевой наконечник.

Некоторые ремонтники советуют считать обороты резьбы – на сколько оборотов открутился сам наконечник.

Но вы сами понимаете, что наконечники всегда покупаются непонятной фирмы, непонятно, кто и где их делал, для какого автомобиля.

В данном случае вы можете видеть на этом рулевом наконечнике букву L. Это значит, что этот рулевой наконечник устанавливался на каком-то автомобиле с левой стороны.

Но он подходит на Chevrolet Aveo и здесь устанавливается с правой стороны, поэтому, я считаю, что длина самого наконечника — от болта до его края резьбы — может быть разной.

И если вы на старом наконечнике посчитаете, сколько раз вы открутили, то на новом наконечнике всё может не совпасть.

Вы можете закрутить, правильно посчитать, сколько витков, а на самом деле схождение-развал разойдется, и вы не сможете нормально ездить.

Головкой на 19 откручиваем гайку рулевого наконечника.

Палец рулевого наконечника начал проворачиваться, теперь его нет возможности откручивать, так как снизу не за что взяться, чтобы придержать сам болт рулевого наконечника.

Фото процесса замены наконечников рулевых тяг
