Создание групп в Revit
В Revit элементы проекта можно группировать для дальнейшего многократного использования. Это может быть актуально, когда в проекте или семействе встречаются одни и те же конфигурации, например, секции этажа или определенные планировки квартир.
Создание группы
Чтобы создать группу необходимо на активном виде выделить элементы, которые мы хотим объединить в группу, на панели выбрать Изменить|Выбрать – Создать группу и в появившемся диалоговом окне задать имя группы.
Теперь мы можем выделить группу в проекте как единый объект, а выделить и посмотреть параметры отдельных элементов группы можно с помощью клавиши Tab.
Как видно, в диспетчере проекта появился сверток группы Угол_1.
Редактирование группы
Для того чтобы иметь возможность редактировать созданную группу, необходимо перейти на вкладку Изменить|Группы модели – Редактировать группу и мы окажемся в режиме редактирования, где сможем исключать/добавлять элементы.
Для наглядности удалим элемент стены из одной группы. Видим, что он стал бледного цвета, и больше не является частью всех созданных экземпляров групп.
То есть любые изменения в одной группе, автоматически приводят к изменению во всех аналогичных группах в проекте.
Но есть следующий нюанс при редактировании групп, на который стоит обратить внимание. Если мы попробуем добавить эту же стенку обратно в группу, то Revit выдаст нам предупреждение.
Содержание его гласит следующее: если в одной из групп элемент удаляется, а потом через какое-то время добавляется обратно в эту же группу, то этот элемент дублируется в оставшихся группах.
Связи
Группы узлов
Теперь рассмотрим варианты создания группы узлов. Для этого перейдем на план, нарисуем цветовую область рядом с группой и перейдем в редактирование группы. Как видно, у нас появился значок «Присоединить», кликнув на который мы зададим имя узла и затем присоединим 2D аннотацию к группе 3D элементов.
Это действие не распространяется на размещение совместной группы в проекте, но при создании аналога можно воспользоваться инструментом «Присоединить группы элементов узла» и добавить 2D элементы к группе.
Теперь вы знакомы со всем функционалом инструмента «Группа» и сможете повысить производительность выполнения своих проектов.
Revit
Не удалось извлечь оглавление
Редактирование групп элементов
Элементы в проекте или семействе можно группировать для дальнейшего многократного использования этой группы в проекте или семействе. Группированием элементов удобно пользоваться для создания объектов, представляющих собой повторяющиеся компоновки, используемые в проектах многих зданий.
Примеры: гостиничные номера, квартиры или этажи с одинаковой планировкой
В каждом размещаемом экземпляре группы поддерживается внутренняя ассоциативность. Например, при создании и повторном размещении в проекте группы из кровати, стены и окна, При изменении стены в одной группе изменяются все экземпляры в этой группе, что упрощает процедуру внесения изменений.

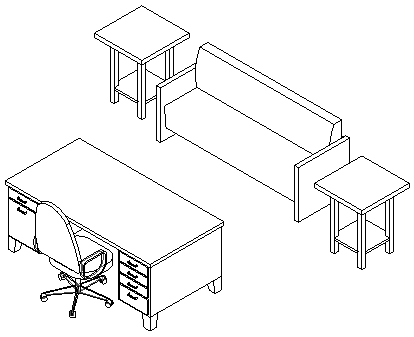

Можно создать следующие группы.
Пример
Пример
Пример

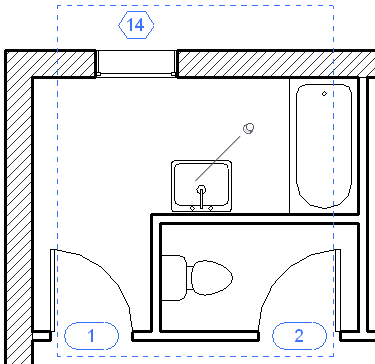

Присоединенная группа элементов узла, содержащая марки для дверей и окон.
Не разрешается создание групп, объединяющих элементы модели и видов. Если в группируемом наборе есть элементы обоих типов, Revit создает группу модели, а все, что не могло быть помещено в нее, попадает в присоединенную группу элементов узла. То же самое получается, если в набор включены группа модели и компоненты узла: Revit создает присоединенную группу элементов узла для группы модели.
Ограничения при группировании
Если не все объединяемые в группу элементы могут копироваться, группа не создается. Сведения об ограничениях при копировании приведены в разделе Копирование элементов в буфер.
Советы по разработке очень больших проектов в Revit
Многие команды имеют собственные стандарты BIM. Но что происходит, когда команда начинает работу над проектом значительно большим, чем когда либо приходилось выполнять в Revit. Применяются ли стандарты, подходящие для небольших проектов для сооружений в сотни тысяч квадратных метров?
Брайан Киш (Brian Kish), архитектор и менеджер проектов в AE7 в своей статье делится советами по созданию очень, очень больших проектов в Revit. Далее следует вольный пересказ этой статьи.
На примере Medyan One Mall — очень большого торгового центра, который сейчас строится в Дубае, Брайан делится опытом, который он получил в качестве BIM-менеджера на этом проекте.
1. Аппаратное обеспечение
Когда вы готовитесь к крупному проекту, следует обратить внимание на аппаратное обеспечение. Существует множество статей о том, как подобрать железо для комфортной работе в Revit. Помните, что настольные компьютеры легче поддаются модернизации, чем ноутбуки. Несколько планок дополнительной оперативной памяти и новая видеокарта несущественны в течении всего срока реализации проекта. Помните, время персонала, а не стоимость железа является самым существенным активом фирмы.
2. Стратегия
Определение того, как будут люди работать над проектом имеет решающее значение для успеха проекта, но слишком часто такие решения руководство принимает слишком поспешно. Ошибки в планировании становятся очевидны, после того когда работа над проектом в самом разгаре и уже невозможно, что либо изменить. Важно заранее провести серию стартовых встреч с участниками проекта, которые помогут определить рабочий процесс и предупредить проблемы, которые могут возникнуть. Обратите внимание на следующее:
Добавление: Протокол обмена с разными участниками проекта тесно связан с системой управления документами, которая должна быть адаптирована для хранения чертежей. В роли системы управления проектной документацией могут выступать и облачные решения от Autodesk.
Необходимо заранее проверить соответствие системы управления проектной документации требованиям законодательства, возможностям интеграции с Revit, простотой и легкостью использования всеми участниками проекта, даже с теми, которые непосредственно не участвуют в проекте, например с поставщиками оборудования. Помните систему управления документацией часто невозможно сменить, когда большой проект в самом разгаре.
3. Разделение модели
Больше моделей не означает большую эффективность. В малых и средних проектах хватит и одной модели, но стремление разделить большую модель часто приведет к большей путанице, чем к порядку и эффективности. Каждый в команде, от моделера до директора имеет собственное представление о том, как должна быть поделена модель. Имея виду то, как разбиваются модели, каждое деление модели должно быть тщательно продумано.
Помните, наличие большого количества ссылок приводит к долгому открытию модели и падению производительности модели. Вместо этого отключайте рабочие наборы, которые не требуются для решения конкретных задач. Используйте любые методы для работы повышения производительности модели и делите модель, когда больше ничего не помогает. Вот несколько факторов, которые нужно учитывать при работе с моделью:
А. Количество моделей будет увеличиваться по мере продвижения работы с моделью. Очень крупные проекты вообще развиваются не по плану, поэтому невозможно предсказать то количество моделей, которое будет необходимо в конечном итоге. Когда у вас близок ключевой срок сдачи чертежей, отложите деление модели, ведь многое может пойти не по плану. После сдачи документации проведите мозговой штурм, протестируйте различные варианты и примите решение по разделению модели.
Б. Над крупным проектом обычно работает несколько офисов, географически расположенных, как в разных точках земного шара, так и в одном городе. Создание локального хостинга рабочих файлов модели будет отличным решением, которое поможет резко повысить производительность модели, время открытия и синхронизации. Стремитесь ограничить команду моделеров каждой части модели до шести, восьми человек (максимум 15 человек в период сдачи этапов проекта). Чем большее количество сотрудников будет подключено к каждой части модели, тем сильнее будет нагрузка на производительность.
В. Есть два основных принципа деления модели: по пространству или типам компонентов. Первый вариант — это деление модели по частям, этажам, уровням, корпусам и т.д. Это легко и понятно. Недостаток этого метода в том, что различные компоненты здания, которые должны быть связаны и управляться вместе, оказываются разделены по разным файлам. Второй способ — это деление по связанным компонентам. Например, модель внешней оболочки здания, модель всех стен, окон и дверей, модель подвесных потолков и т.д. Однако при внесении существенных изменений в одну область проекта требуется открывать много моделей. Другим соображением для такого подхода является то, что некоторые семейства имеют тесную связь с хозяином, например семейства «по-грани».
Деление архитектурной модели в проекте Medyan One Mall.
Брайан сообщает интересную подробность. На этапе проектирования они захотели разделить модель связанных компонентов на пространственные части, что бы эту часть выполнять непосредственно в офисе в Дубае. Однако вместо этого сохранили модель связанных компонентов и купили несколько дополнительных рабочих мест для использования их в качестве удаленных рабочих машин.
Также Брайан любезно поделился диаграммой деления модели.
Работа с семейством листа в Revit
Для каждого специалиста обязательным требованием является оформления документации, в том числе размещение готовых видов и спецификаций на листах. В связи с этим в этой статье мы научимся создавать листы в Revit, настраивать их внешний вид и добавлять основные надписи.
Создание листа
В базовых шаблонах по умолчанию не создано ни одного листа, чтобы это исправить перейдем на вкладку Вид – Лист. В открывшемся диалоговом окне мы можем видеть различные семейства и их типы для создания листов.
Текущее семейство называется основная надпись и находится в диспетчере проекта в категории «Аннотационные обозначения». В нашем проекте создано n-ое количество типоразмеров этого семейства, а самостоятельно создать такое семейство можно с помощью шаблонов, которые лежат в папке основные надписи. Эти семейства представляют собой совокупность 2D элементов, к которым можно добавлять различные линии, метки, штриховки, текст и прочие аннотационные обозначения.
Редактирование штампа
Создадим лист формата A4 и перейдем в редактирование семейства. Обратим внимание, что надпись «Номер проекта – АР» является меткой, которая включает в себя параметры проекты. Убедиться в этом можно выделив надпись и перейдя в редактирование метки. Таким образом, мы по своему усмотрению можем включать любые параметры в метку, относящиеся к категории «Лист».
Номер и имя листа можно изменить как в свойствах листа, так и в диспетчере проекта, где первая часть надписи отвечает за номер, вторая – имя. А возможность поменять основную надпись листа, то есть его формат, будет и после его создания. Для этого необходимо выделить границу основной надписи и выбрать другой тип семейства, например с другим штампом и другого размера.
Размещение видов на листе
Основное назначение листа – это выводить различную информацию о создателе чертежа и самом чертеже, для этого размещаются виды на листах.
Есть несколько способов размещения видов на листах:
Обратите внимание, что Revit устроен таким образом, что один вид можно разместить только на одном листе, исключение составляют лишь спецификации и легенды, которые могут быть размещены на нескольких листах одновременно.
Все размещенные виды и спецификации на листе можно увидеть в диспетчере проекта, в раскрывающемся списке листа. Их можно удалить как на листе с помощью клавиши «Delete», так и кликнув ПКП «удалить с листа». В таком случае вид удалится с листа, но останется в диспетчере проекта.
Revit
Не удалось извлечь оглавление
Группы элементов
Элементы в проекте или семействе можно группировать для дальнейшего многократного использования этой группы в проекте или семействе.
Возможность группирования элементов особенно полезна для формирования конфигураций элементов, повторяющихся много раз в текущем проекте или типичных для многих проектов (например, гостиничных номеров, квартир или повторяющихся этажей).
В каждом размещаемом экземпляре группы поддерживается внутренняя ассоциативность. Например, при создании и повторном размещении в проекте группы из кровати, стены и окна, При изменении стены в одной группе изменяются все экземпляры в этой группе, что упрощает процедуру внесения изменений.
Можно создать следующие группы.

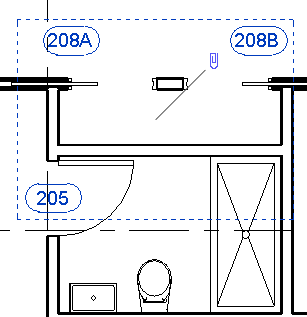

Присоединенная группа элементов узла, содержащая марки для дверей.
Не разрешается создание групп, объединяющих элементы модели и видов. Если в группируемом наборе есть элементы обоих типов, Revit создает группу модели, а все, что не могло быть помещено в нее, попадает в присоединенную группу элементов узла. То же самое получается, если в набор включены группа модели и компоненты узла: Revit создает присоединенную группу элементов узла для группы модели.
Ограничения при группировании
Если не все объединяемые в группу элементы могут копироваться, группа не создается. Сведения об ограничениях при копировании приведены в разделе Копирование элементов в буфер.
