Как вставить колпачки в диски
Как правильно установить колпак на диск? Частые ошибки! (бонус: видео с тестами продукции)
Колпаки – это накладки на штампованные диски из ударопрочного полистирола. Они выполняют декоративную функцию, внешне имитируя литые диски, и защищают колесные диски от царапин и сколов. Казалось бы, простой аксессуар, но даже установка колпака на диск вызывает у многих автомобилистов проблемы.
В рамках проекта «Школы ремонта Carville» эксперт отдела технического контроля бренда AIRLINE Игорь Горелов рассказывает, как правильно установить колпак на диск.
Конструкция колпаков колесных дисков
Сам колпак изготовлен из полистирола – прочного и эластичного полимерного материала, стойкого к ударам. С обратной стороны полистиролового диска есть специальные ножки, через которые проходит металлическая пружина – обруч, при помощи которого колпак крепится к штампованному диску.
У кольца на колесных дисках есть изгибы – это сделано для того, чтобы можно было самостоятельно подогнать окружность пружины под размер диска, ведь все диски немного отличаются друг от друга по размеру и окружность пружины не может быть универсальной для всех. Изгиб можно разогнуть пассатижами или молотком — тогда кольцо выправляется под размер диска и садится на него крепко.
Подгонять размер пружины под диск нужно обязательно – если она будет слишком свободной, то отвалится от диска на первых же 50-100 км пути.
Изгиб – не для шинного клапана!
Многие думают, что если надеть колпак на диск ровной плоскостью пружины, то она будет натирать шинный клапан – это не так, кольцо проходит выше «соска». Пружина проходит у самого диска и до «соска» там остается очень много места.
Те, кто верит в этот миф, зря меняют положение пружины – они ставят изгиб напротив шинного клапана. Конечно, вреда это не нанесет, но и пользы не прибавит, так как даже прямой пружиной ничего не перетрется.
Сами автовладельцы устанавливают изгиб на место соска шинного вентиля, из-за чего шов пружины попадает на ножку. Этого быть не должно, из-за такого положения ножка ломается при использовании диска. Как следствие – нам пытаются вернуть товар по браку, хотя здесь налицо неправильная установка аксессуара, а не брак.
Преимущества колпаков AIRLINE
Смотрите тест колпаков AIRLINE:
Подписывайтесь на Youtube-канал Школы ремонта Carville
Скачивайте наше приложение для IOS и Android — весь каталог продукции в вашем смартфоне!
Ремонт колпачков-заглушек на штатных литых дисках VW
На каждом — по 2…3 защелки оказались надломленны.
Что значит — «не свое», поэтому вставлять их аккуратно и точно в посадочные места — не обязательно!
И поэтому колпачки загонялись в свои посадочные отверстия — тупо и бездумно:
приложил к отверстию ступицы кое-как- и с размаху ляпнул ладонью!
А вот когда я снял летние колеса и готовил их к «зимней спячке» — то обнаружил, что часть усиков было безвозвратно обломано. Хорошо хоть не «до конца» и часть из них все же еще держалась на каких-то «соплях»! На каждом колпачке было надломлено по 2…3 защелки!
Новогоднее безделье — уже надоело, вот решил заняться хоть чем-то полезным, и восстановить свои колпачки. Несколько защелок-усиков все же и было безнадежно утеряно, но я решил восстановить оставшиеся, хотя и надломленные! Для этого я использовал 5-ти секундный клей и … обычную пищевую соду!
Аккуратно нанес клей на место излома, выпрямил защелку-усик, а сверху линию излома по периметру еще присыпал этой самой пищевой содой, для крепости так сказать. Этот совет я где-то когда-то в интернете подслушал/подсмотрел при ремонте пластиковых бамперов.
На самом деле, после высыхания, защелки держаться довольно крепко. Я попробовал их пальцем «на излом» — держатся.
Колпаки на колеса инструкция по установке
Монтаж автомобильных колпаков
Перед установкой колпаков на колёса убедитесь, что их размер соответствует размеру диска (рис 1) Информацию о размере диска можно получить из обозначений, имеющихся на покрышке.
Пункт 1. Предварительно необходимо тщательно отчистить внутреннюю поверхность диска от пыли и грязи. При наличии значительных деформаций колёсного диска необходимо их устранить путём рихтовки.
Пункт 2. Совместите выемки для вентиля на колпаке и распорном кольце (рис 2). Изгиб на распорном кольце должен быть развернут в сторону колёсного колпака (как показано на рисунке 3а). Тщательно зафиксируйте распорное кольцо в специально предназначенные пазы, находящиеся на внутренней части защёлок колесного колпака.
Пункт 3. Необходимо скорректировать диаметр распорного кольца путём его сжатия в месте вентиля если колпак садится туго (рис 4 а), либо растяжки, когда колпак садится свободно (рис 4 в). Правильная регулировка диаметра распорного кольца является главным секретом надёжного крепления. Маленький диаметр является основной причиной потери колпака (ведь он не плотно сидит в диске). Чрезмерно большой диаметр становится одной из причин поломки клипсы из-за невозможности вставить её в диск.
При корректировке размера не старайтесь сильно его изменить 2-3 мм по длине окружности способно сильно повлиять на надежность крепления
Пункт 4. К нижней части диска приложите колёсный колпак так, чтобы отверстие совпало с воздушным вентилем (благодаря этому колпак будет установлен правильно с первого раза), придержите его коленом, аккуратно вставьте остальные крепления в колёсный диск. Две верхние защелки прижмите пальцами направлению к оси диска (рис. 5) и одновременно вдавите вовнутрь диска, прижав колпак колеса ко всей окружности к диску. Нижнюю часть колпака при этом удобно удерживать коленом (рис 6).
Фишка в том, что если верхние защёлки не направить пальцами внутрь диска, а распорное кольцо, находится в напряжённом состоянии и пытается вытолкнуть их наружу, то вы рискуете сломать одну из крепежных клипс. Клипсы значительно легче ломаются по морозу, поэтому в зимнее время суток, рекомендуем устанавливать их в теплом гараже. Если возможности «теплой установки» нет, просто согрейте колпаки до комнатной температуры в помещении перед установкой.
Пункт 5. Убедитесь в посадке колёсного колпака по всему периметру (рис. 7)
Лучше один раз увидеть!
Демонтаж колпаков с колёс
Для демонтажа колёсных колпаков необходимо просунуть пальцы в отверстия на колпаке колеса и резким движением извлечь их из диска. Если колпак колеса сидит достаточно прочно сквозь отверстия можно пропустить кусок верёвки или материи и также резким движением извлечь колпак колеса.
Теперь, когда Вы являетесь специалистом по установке, самое время выбрать подходящую модель колёсных колпаков.
Колпачки на диски. Сделай сам.
Так как колпачки на диски стоят очень дорого и моя родная жаба душит меня отдавать такие деньги за кусок пластика, то я искал варианты, как выйти из этого положения самостоятельно. Было несколько вариантов сделать колпачок, идеи витали в воздухе, но конкретного ничего пока не было.
Пока. Пока я не увидел на полке сантехники в сарае обычную полипропиленовую заглушку на «50» для канализационной трубы.
Напомню, что колпачки для моих дисков имеют следующие размеры: посадочный размер — 52,5 мм; крышка колпачка — 60 мм; остальные размеры не так важны.

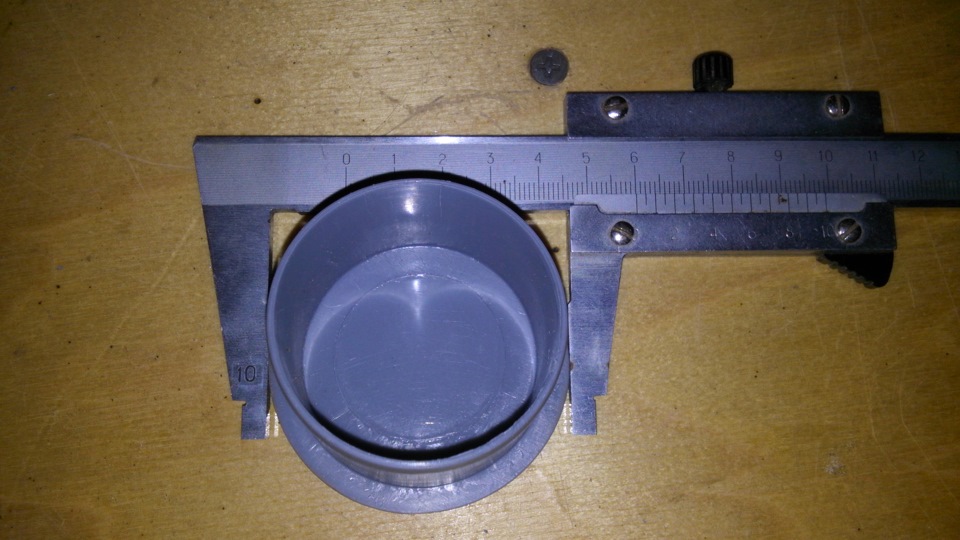

Заглушка имеет наружный диаметр 50 мм, а вот диаметр крышки всего 55 мм. Маловато. Но решил попробовать сделать что-то из неё, для опыта. Диаметр трубы 50 мм, значит длина круга примерно 159 мм, точность здесь не нужна, оборачиваю рулетку вокруг трубы и делаю метки через 10 мм, 30 мм, 10 мм, 30 мм и т.д. Получается 4 маленьких сектора и 4 больших. Ножовкой по металлу прорезаем трубу по меткам до крышки. Затем греем феном маленькие сектора и загибаем их на 180 градусов, только не ровно пополам, впрочем на фото все видно.

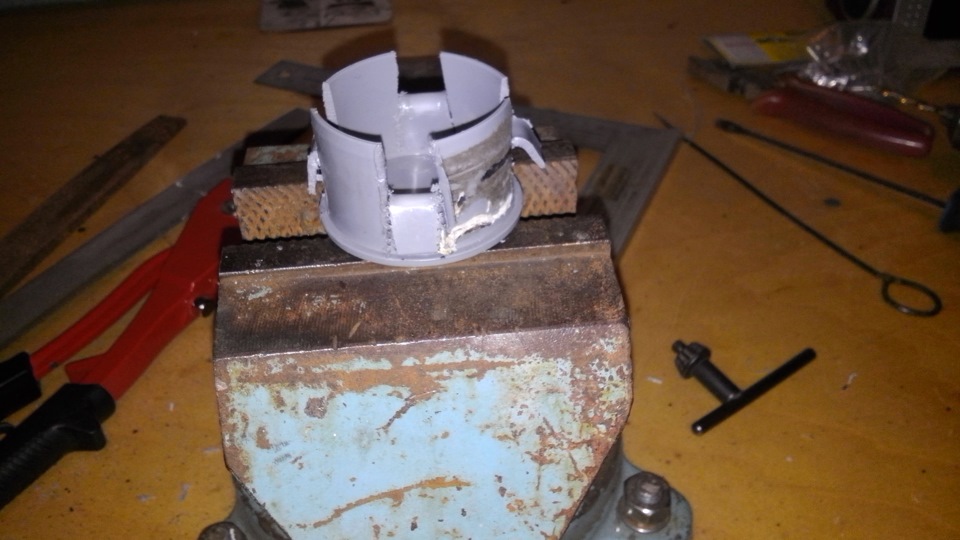

Колпачок «заглушка» в таком виде отлично, очень плотно села в центральное отверстие диска, но то, что крышка меньше на 5 мм, испортило картину. Нужны заглушки другие или можно приклеить что-нибудь. Я даже нашел тонкий пластик на работе, чтоб можно было приклеить его, если что.

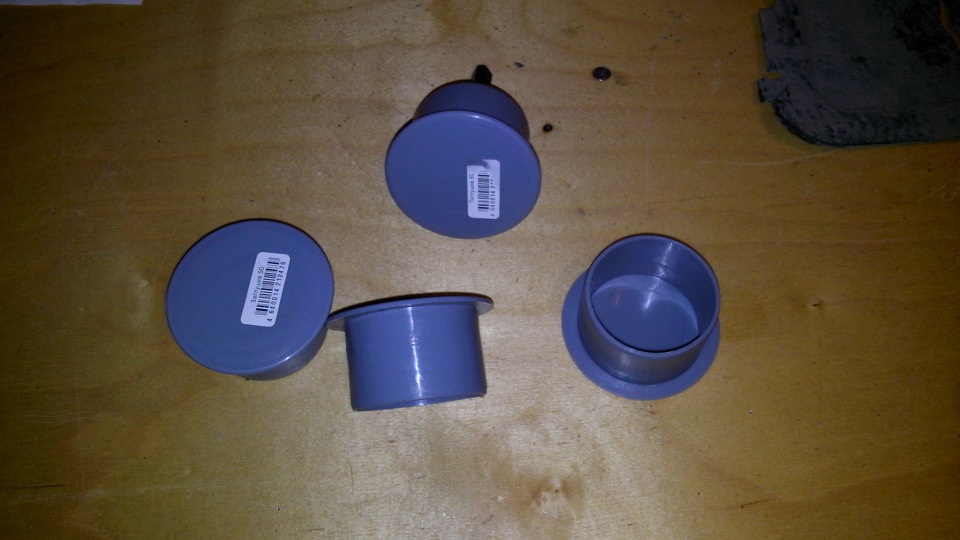

Ну а сегодня, заехав в магазин сантехники, обнаружил у них заглушки с диаметром крышки аж 63 мм! Прикупил 4 штуки.

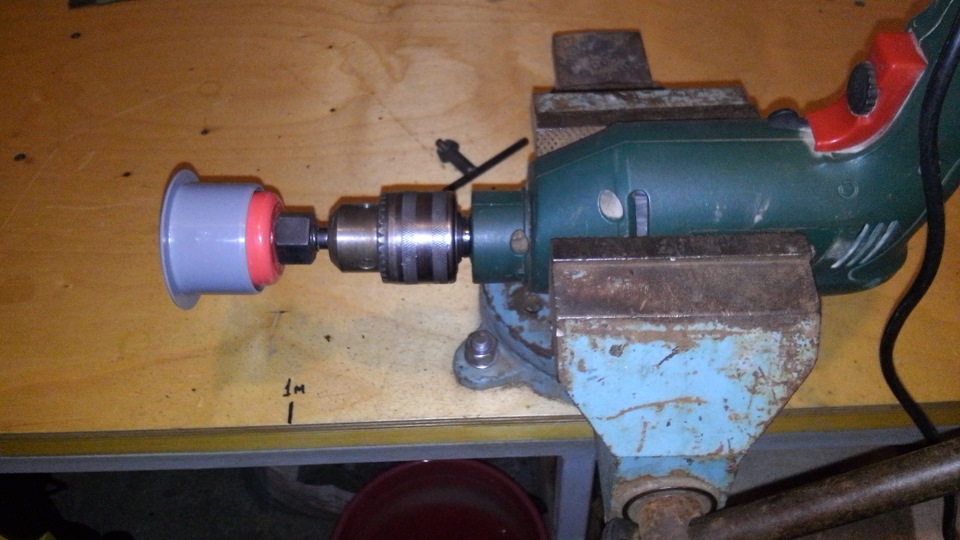

В первую очередь решил довести крышки до нужного размера. А так как токарного станка у меня нет, то начал изобретать велосипед (в который раз). Выбор пал на набор коронок, взял с диаметром 44 мм, а так как заглушка на ней болталась, то уплотнил зазор проводом, который подошел по толщине. Дрель зажал в тиски и запустил на постоянное вращение.
напильником снял лишние миллиметры. Главное в этом деле не торопиться, снимать пластик аккуратно, не перегревая и нажимая слишком сильно напильником на шпиндель)))
В итоге получаем нужные 60 мм.
Пока все это делалось, да и в течении дня, постоянно в голове крутились эти колпачки и мысли как их можно сделать. Самые бредовые я конечно откинул и оставил одну, как мне кажется, простую и здравую. Ну и недорогую.
Небольшое лирическое отступление. При обточке заглушек напильником у них образуется большая такая полоска с краю, которую нужно убрать. Ну и попробовал я поработать ножом канцелярским, как резцом на станке. В итоге ножом я покрамсал кромку заглушки и она ушла в брак. Сильно я пожалел, что купил всего 4 заглушки. Хотя мысль купить их про запас была.
Вернемся к опытам. Диаметр трубы 50 мм. Диаметр отверстия в диске 52,5 мм. Зазор 2,5 мм. Взор мой упал на клепки. Взял я испорченную заглушку и просверлил в ней 4 отверстия через 90 гр. на произвольном одинаковом расстоянии от торца трубы (не крышки). Попробовал вставить в диск. Плотно!
После замеров диска вычислил необходимый размер. Отверстие под клепку нужно сверлить на расстоянии 7 мм от крышки заглушки. От внутренней части крышки. Просверлил 4 отверстия, вклепал 4 заглушки. Шляпка заглушки имеет сферическую форму, поэтому отлично защелкивается. Заглушку приходится ставить на место не сильными ударами кулака. А вытащить её можно только с другой стороны диска.
Ну а так как это только пока эксперименты и колпаки я еще не доделал, то вот фото экспериментальной заглушки. То есть той на которой ставились все эксперименты.
Крепление колпаков на дисках
Автомобильные колпаки на диски являются довольно популярным аксессуаром. Они выполняют не только декоративную функцию, но и защищают тормозную систему от грязи и слякоти, особенно в зимний период, когда колесам автомобиля приходится не очень легко.
Производят их в основном из эластичного пластика, обладающего высокой степенью вязкости. Такой материал легко переносит низкие температуры и не трескается от любого удара. Хотя в продаже можно найти и неоригинальную низко качественную продукцию из прочного, но хрупкого пластика, который вряд ли будет служить долго. Продаются также колпаки из алюминия, и даже из резины, но их практически не используют из-за высокой цены.
Колпаки призваны имитировать легкосплавные диски. Если вы подобрали красивые и модные колпаки, то отличить их с расстояния от литых дисков практически невозможно.
Конфигурация у них может быть разной – количество и форма спиц, но если попытаться классифицировать виды колпаков, то их можно разделить на несколько групп:
Как установить колпаки на диски?
Народные умельцы, конечно же, могут предложить огромное количество и других способов, например посадить колпаки на моментальный клей, или использовать самодельные резиновые “грибочки”, которые одеваются на колесные болты, а потом через них продеваются пластиковые хомуты для закрепления колпака.
Стоит сказать, что если вы поберете данный аксессуар правильно, а при том еще оригинальный, а не какую-нибудь дешевую подделку, то он слетит только при очень сильном воздействии со стороны.
Если вы купили комплект колпаков в фирменном магазине, то скорее всего крепление будет на защелках – это 6, 7 или 8 лапок с внутренней стороны, на которые надевается распорное кольцо, по диаметру совпадающее с диаметром диска. На распорном кольце имеется разжимное место, которое должно совпадать с ниппелем.
Весь процесс установки сводится к тому, что вы устанавливаете это кольцо между прижимными лапками с внутренней стороны колпака. Совмещаете углубление на кольце с ниппелем и небольшим усилием прижимаете всю эту конструкцию к колесу. Разжимное кольцо займет свое положение в пазе колесного диска и прочно зафиксирует колпак с помощью защелок. Для надежности можно дополнительно воспользоваться пластиковыми хомутиками: протяните их через отверстия в колесном диске и закрепите за спицу колпака, концы хомутика обрежьте, чтобы их не было заметно.
Снять такой колпак потом можно будет без проблем с помощью отвертки или ключа зажигания – просто подцепите разжимное кольцо. Но в процессе езды они могут потеряться только на очень плохой дороге, или если зацепите бордюр.
Если же вы купили колпаки на болтах, то придется полностью снимать колесо, а затем прикручивать уже вместе с колпаком. Есть также такие модели, которые с внутренней стороны имеют пазы, подходящие под колесные болты, вы совмещаете эти пазы с головками болтов и давите на колпак, он прочно встает на свое место.
Если же ни один из таких видов крепления вам не подходит, то можно воспользоваться пластиковыми хомутиками. Такие хомутики используются практически везде – ими очень удобно фиксировать проводку в коробах или затягивать шланги маслопровода. Таким же образом цепляются и колпаки, правда потом, когда нужно будет снять колесо, придется их полностью обрезать, но это дело пяти минут.
