Как выбрать опрессовщик системы отопления
Ручные гидравлические насосы для опрессовки систем отопления: принцип работы, назачение
Любая отопительная система после монтажа или сложного ремонта нуждается в проверке работоспособности, в профессиональных целях для этого используют специальный насос для опрессовки системы отопления, предназначенный для испытаний отопительных систем под давлением. Проверке на герметичность могут подвергаться трубы, различные водозаборные емкости и механизмы, в качестве рабочего тела в данных устройствах применяют воду, антифриз или гидравлическое масло.
Насосы для опрессовки системы отопления используют после монтажа всех узлов и наполнения труб жидкостью, необходимое давление в магистрали (в 2 — 3 раза больше рабочего) устанавливается с помощью специальных ограничительных кранов и контролируется встроенным манометром.
Рис. 1 Опрессовочное ручное и электрическое оборудование — внешний вид
Когда применяют насос для опрессовки системы отопления
Комплекс мероприятий по проверке систем отопления производится в следующих случаях:
Принцип работы и назначение ручного опрессовочного насоса
Проверку отопления на герметичность можно производить при помощи накачки в магистраль воздуха или жидкости, в первом случае для подачи воздуха используют компрессоры для опрессовки трубопроводов. Недостатком воздушного метода является сложность выявления протечек в трубах обжима, устройство трубопровода позволяет легко подключать испытательное оборудование с использованием различного вида жидкостей.
При гидравлических испытаниях отопительных систем в магистрали опрессуемой ручным насосом для опрессовки, система работает в течение нескольких часов под высоким давлением. По способу его нагнетания данное оборудование можно разделить на две большие группы: ручные и электрические.
Рис. 2 Принцип работы основного узла механического опрессовщика — плунжерного насоса
Ручной опрессовочный насос имеет простую конструкцию в виде герметичного резервуара для воды с плунжерным поршнем, нагнетающим давление с помощью шарнирно присоединенного к нему прочного рычага.
Достоинством плунжерных насосов является возможность получения очень высокого давления за счет использования в качестве толкающего поршня прочного и износостойкого металлического цилиндра, не поддающегося механической деформации. Внутренняя поверхность рабочего цилиндра, в которой перемещается цилиндрический поршень, выполняется с высокой точностью изготовления – это позволило уменьшить рабочие зазоры, размеры уплотнительных колец и соответственно увеличить напор ручного насоса.
Для контроля работы агрегат оборудован манометром, после накачки жидкости с нужным давлением рабочая камера изолируется от общей системы с помощью отсечного крана.
Ручные опрессовщики предназначены для проверки небольших контуров, их часто используют на дачах или в загородных домах. От своих электрических аналогов они отличаются невысокой стоимостью и медленной работой.
Стандартный напор в отопительный системе лежит в диапазоне 1 — 1,5 бара, типовой ручной опрессовщик способен накачать жидкость под давлением в 60 бар., что достаточно для большинства бытовых гидравлических испытаний.
Рис. 3 Гидравлический опрессовщик — вид изнутри
Конструктивное устройство ручного опрессовочного насоса
Обычный ручной насос опрессовки для системы отопления состоит из:
Рис. 4 Конструкция ручного гидравлического опрессовщика
Порядок работы с ручным опрессовщиком
При работе с гидравлическим ручным опрессовщиком соблюдают приведенный порядок и выполняют следующие правила:
Рис. 5 Пример использования насосов для опрессовки в испытуемой магистрали
Во избежание коррозии деталей опрессовщика рекомендуется после освобождения его от воды залить в бак немного машинного масла и несколько раз прокачать насос — опрессовка системы отопления в следующий раз будет проходить в очищенных от влаги и коррозии внутренних деталях. Масло по окончании работы можно слить и в дальнейшем многократно использовать для очистки опрессовщика.
Популярные модели ручных опрессовочных насосов
На российском рынке широко представлены модели ручных опрессовщиков отечественного и зарубежного производителя, все они отличаются простотой конструкции и сравнительно низкой стоимостью.
Широкий ряд опрессовочных насосов выпускается известной немецкой компанией Rothenberger, имеющей в штате более 1200 сотрудников и 12 заводов в США и ведущих европейских странах.

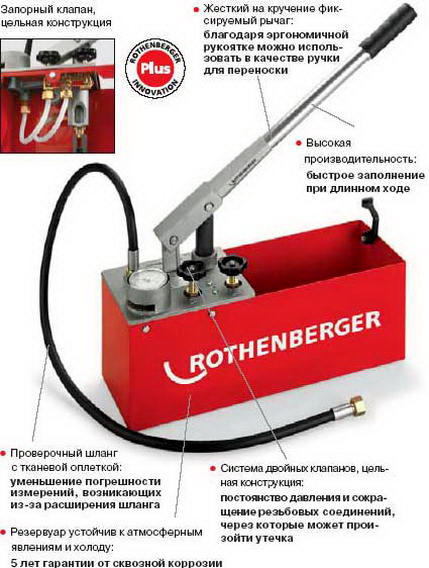

Rothenberger RP 50 (100 у.е.) — ручной гидравлический опрессовщик, предназначенный для проверки герметичности труб, узлов и механизмов в водопроводных, сантехнических и отопительных магистралях. Емкость для воды выполнена из оцинкованной листовой стали, прибор имеет манометр в металлическом корпусе с тремя шкалами измерения и встроенный фильтр для защиты от загрязнений. Напорный шланг устройства выполнен в прочный тканевой оплетке, в конструкции предусмотрено наличие двойных клапанов, прибор рассчитан на работу с водой и маслом.
Технические параметры Rothenberger RP 50
Рис. 6 Немецкий компрессор для опрессовки трубопроводов Rothenberger RP 50
Voll V-Test 50 (115 у.е.) — опрессовщик от белорусского производителя, имеет прочный резервуар из стали, окрашенный краской с порошковым напылением и насосный двухклапанный узел из коррозионно-стойкой латуни. Манометр с тремя шкалами отвечает за точность измерений, подключаемый шланг выполнен из каучука на тканевой основе, агрегат работает с водой и маслом.
Технические параметры Voll V-Test 50
Рис. 7 Механический насос для опрессовки Voll V-Test 50
Сатурн НИР-60 (110 у.е.) — насос испытательный ручной (НИР) от отечественного производителя, прибор предназначен для гидравлических проверок различных емкостей и трубопроводных магистралей, рабочая жидкость – масло и вода.
Технические параметры Сатурн НИР-60
Рис. 8 Ручной насос для опрессовки систем отопления Сатурн НИР-60
Ручной опрессовщик относится к бытовым приборам и используется специалистами для проверки систем отопления в загородных домах, при желании домовладелец может самостоятельно проверить свою магистраль, взяв опрессовщик напрокат в соответствующий фирме. Цена ручных опрессовщиков от отечественных производителей составляет около 100 у.е., за более дорогие агрегаты высокого качества европейского производства придется выложить сумму в 2 — 3 раза больше.Опрессовочный насос – виды, назначение, принцип работы
Опрессовочный насос — специальный профессиональный инструмент, который предназначен для проверки под давлением гидравлических систем трубопроводов и резервуаров, при изготовлении напорных резервуаров, котлостроении на герметичность.
Насос для опрессовки системы позволяет проверить герметичен ли трубопровод, определить аварийное место в гидравлике для устранения неполадки, сравнить рабочее давление в трубопроводе с его нормальными показателями. Насосы для опрессовки используются в виде перекачивающих станций.
Принцип действия опрессовочного насоса
Насосы опрессовочные имеют простой принцип действия, работать с их помощью легко, но необходимо соблюдать определенные правила безопасности, осторожности и аккуратности. Необходимо собрать систему водоснабжения, трубопровода и максимально заполнить ее жидкостью. Это необходимо чтобы в системе было как можно меньше воздуха, который мешает опрессовке труб.
После этого, как проведены эти операции, к системе подключают насос для опрессовки и наполняют избыточным давлением. Подаваемое давление может превышать нормальные значения в два или в три раза. Стоит применить осторожность при данных операциях, чтобы не навредить трубопроводам. Чтобы не перекачивать давление в опрессовщиках устанавливаются ограничители.
При достижении нужных показателей в системе трубопроводов, необходимо следить за накаченным давлением на манометре. Все считается исправным, если в течении некоторого времени давление не падает. Если произошла утечка, необходимо определить это место и ликвидировать аварию. После этого необходимо провести повторную диагностику.
Виды опрессовщиков и характеристики
Все насосы для опрессовки можно разделить по принципу действия на:
Опрессовщики выпускают с ручным или электрическим приводом. Они отличаются не только конструкционным устройством, но и принципом работы. Опрессовочные насосы ручные оснащены специальной рукояткой, которая предназначена для нагнетания давления.
Такие простенькие устройства для опрессовки можно использовать в бытовых условиях. Применение электрических насосов помогает облегчить участь пользователя, если сравнивать с ручными, но имеют недостаток. Для их использования требуется электрическая сеть 220 В.
Ручной насос для опрессовки
Ручным опрессовщиком является компактный набор, который используется для проверки системы на герметичность ручным не автоматизированным способом. Жесткие рычаг для нагнетания служит еще для транспортировки. Рабочими жидкостями для ручного опрессовщика являются вода, масло и антифриз. В стандартную его компоновку входят манометр, бак и шланг.
Для безопасности оператора, производители покрывают шланг армированной оплеткой. У таких устройств рабочее давление не превышает 500 атмосфер. Маленькие ручные опрессовщики можно использовать для опрессовки и проверки на герметичность небольших трубопроводов, водопроводных и отопительных систем, масляных и охладительных установках.
Промышленные ручные опрессовщики используются для проверки, испытания и опрессовки механизмов, трубопроводов, машин и котлов.
В таких случаях делают проверку на герметичность в три этапа:
Низкая производительность ручных насосов, в сравнении с электрическими, обусловлена применением физической силы оператора.
Преимущества ручного опрессовщика:
Опрессовочный насос ROTHENBERGER RP 50/ RP 50 INOX (видео)
Электрический опрессовщик
Электрическим опрессовщиком является электрический насос или насосная установка, который используется для проверки системы на герметичность нагнетаемым давлением при помощи электрического привода. Такой электронасос применяют для испытания масляных и водяных систем.
Для таких насосов рабочей средой является вода и масло. Электрические опрессовочные установки служат не только как опрессовщики, но и могут использовать в виде насосов для заполнения водяной, масляной или антифризовой системы. Такие опрессовщики лучше использовать стационарно, не перемещая с места на место при регулярной диагностике оборудования или системы.
Основные преимущества перед ручными насосами для опрессовки труб:
Все современные опрессовочные электронасосы изготавливаются самовсасывающими. Для их подпитки необходимо погрузить переносной шланг в перекачиваемую жидкость.
Выбор опрессовочного насоса
При большом выборе опрессовочных установок приходится выбирать между электрическими и ручными. Этот выбор зависит от двух факторов:
Хоть ручной насос компактный и не требователен в эксплуатации, дешевле, но справляется с поставленными задачами дольше электрического насоса. Применять ручные опрессовщики для высокоэтажных домов нецелесообразно, и после использования таких приспособлений в течении нескольких дней от них отказываются в пользу электрических. Работа с маленьким опрессовщиком замедляет весь процесс, так как он не справляется с заполнением всей системы, и это влияет на весь исход и результаты.
Выбирать устройства для опрессовки необходимо исходя из тестируемых объемов. Ведь для малых трубопроводов и домашней системы подойдет малый нагнетатель, прокачивающий через себя от двух до трех литров в минуту, а для опрессовке теплотрасс, коллекторов и других больших объектов нужно использовать циркуляционные насосы, которые отвечают за движение жидкости в системе.
Рекомендации по использованию опрессовочных устройств
Перед включением в работу проверяется работоспособность всех компонентов насоса. Тщательно и с особым вниманием необходимо проверить на герметичность шланги, резервуар и систему управления. Для уточнения, можно ли использовать опрессовочный аппарат на конкретном участке, проверяется и оцениваются его рабочие параметры. Чтобы получать максимально точные показания испытаний, производится калибровка измерительных приборов.
Не смотря на свои преимущества, в виде большого запаса мощности и совместимости с большими размерами трубопроводов, у электрического опрессовщика случаются погрешности в точности измерений в сравнении с ручными агрегатами. Несмотря на все нюансы, опрессовочные агрегаты должны быть всегда проверены и подготовленными к испытаниям. Температурная среда очень важна для работы этих устройств. Например, некоторые модели рекомендуется использовать при температуре воздуха от 5°С до 40°С.
Популярные производители опрессовочных установок
В настоящее время на рынке опрессовщики представлены различными моделями, которые отличаются между собой спецификой работы и характеристиками. Самыми популярными из всех марок представленных на рынке являются:
Опрессовщики торговой марки Сатурн представлены следующими моделями:
Опрессовщики фирмы Rothenberger (Ротенбергер) представлены следующими моделями:
Насос опрессовочный RP 30 предназначен для испытания повышенным давлением от 0 до 30 бар на герметичность малых трубопроводных систем в системах отопления, водоснабжения и прочее в стесненных условиях. RP 30 Rothenberger оснащен резервуаром на 4,5 литров, точен в измерениях и прост в эксплуатации.
Насос опрессовочный РП 50-S / РП 50-S INOX предназначен для испытания повышенным давлением до 60 бар, что позволяет проводить измерения в более крупных системах водоснабжения и резервуарах. Имеет резервуар для жидкости на 12 литров.
Электрический опрессовочный насос Rothenberger РП PRO III предназначен для автоматического заполнения и проверки коммуникационных систем и трубопроводов любой сложности давлением до 40 бар. Предназначен для использования с водой или маслом.
Ручной опрессовочный насос TiM WM 50 предназначен для испытания повышенным давлением до 60 бар на герметичность водопроводных, канализационных, отопительных систем, трубопроводов и резервуаров. Оснащен резервуаром на 12 литров.
Исходя из множества данных о производителях и моделях об опрессовщиках, каждый потребитель должен выбирать товар исходя из требуемых параметров и цены.
Что такое опрессовка труб, когда необходима и порядок проведения
Насосы могут использоваться для точной и максимально быстрой проверки непроницаемости сетей и резервуаров. Опрессовщик подходит для диагностики отопительных и сантехнических коммуникаций, устройства для циркуляции сжатого воздуха, применяются в масляных, паровых, рефрижераторных установках, в котельных, в сфере строительства напорных емкостей.
Что такое опрессовка труб
Оборудование для опрессовки труб
Опрессовка стальных труб проводится посредством закачки в отдельный раздел холодной воды или сжатого воздуха в большом объеме, благодаря чему создается давление, сила которого приближена к критическому. Если во время этой операции система выдерживает испытание и остается герметичной, эксперт признает ее годной для последующей эксплуатации. Если появляются протечки и возникает прорыв в слабом звене, это отображается на манометре и выносится решение о необходимости доработки проверенной ветки.
Принцип действия ручного гидравлического пресса
Для того, чтобы провести такое мероприятие, как гидравлическое испытание трубопровода, в первую очередь необходимо наполнить закрытый участок жидкостью. После того, как жидкость достигнет максимального контура, оператор должен начать отслеживать показатели давления.
Как правило, опрессовочное мероприятие длится несколько часов. От начала и до конца процесса необходимо обеспечить нормальное функционирование ручного гидравлического пресса. После того, как нужный временной отрезок пройден, производится повторный замер давления в испытуемой системе. Финишный замер сопоставляется с первоначальными данными и на основе этого определяется целостность системы.
Обратите внимание! Ассортимент опрессовочных аппаратов невероятно широк. Выбор определённой модели зависит от того, какую именно сеть будут испытывать. Для каждой коммуникации нужно подбирать аппарат с подходящим диапазоном давления.
Если после проведения испытаний предварительный замер давления не сходится с финишным, то в этом случае можно провести повторное испытание или сразу же приступить к ремонту коммуникации.
Когда необходима опрессовка
Опрессовка воздухом в квартире в обязательном порядке проводится сразу после окончания монтажных работ (перед тем, как линия будет передана в эксплуатацию) или для проверки старых систем после проведения восстановительных работ. Также опрессовка требуется для тестирования систем, устанавливающихся с использованием технологии стыковки в муфту, так как место, в котором фитинг стыкуется с трубой, представляет собой один из слабейших участков трубопровода.
Также воздушное тестирование трубопровода требуется из-за сезонных особенностей эксплуатации трубопровода. К примеру, перед тем как начать эксплуатацию системы центрального отопления, выполняется опрессовка, чтобы проверить все участки теплотрассы.
Важно! Если объект оборудован пластиковым трубопроводом, опрессовка периодически выполняется для контроля целостности трубопровода, а также проводится каждый раз после прочистки. Такая необходимость возникает из-за риска возникновения повреждений в отдельных участках водоснабжения или стыках в процессе его чистки.
Еще одна ситуация, когда требуется такая проверка – оборудование водных скважин, но здесь опрессовка выполняется по измененной технологии. Труба в скважинной шахте находится изначально, из-за чего риск утечек из нее не считается ключевой проблемой. Процедура проводится, чтобы понять глубину забора воды из скважины, от которой зависит качество потребляемой воды. В связи с этим при проведении опрессовки скважин проверяется, не контактирует ли транспортируемая жидкость с верхними слоями в шахте, так как это может ее испортить.
Советы по эксплуатации
При покупке аппарата нужно проверить исправность всех его составляющих. Тщательно осматривают герметичность швов и стыков шлангов, системы управления и резервуара. Затем проводят калибровку всех измерительных приборов для проверки их точности. Далее необходимо сопоставить параметры устройства с характеристиками участка, на котором оно будет использоваться.
Перед тем, как испытывать систему, нужно испытать сам насос
Электрический аппарат обладает рядом преимуществ над ручным прессом для опрессовки системы отопления, так как у него больший запас мощности, он совместим практически с любыми трубопроводами. Обе модели прибора нужно подготовить к предстоящей работе.
В некоторых случаях перепады давления указывают не на повреждения трубопровода, а на резкие изменения температурного режима внутри системы. Одинаковые показатели также не могут свидетельствовать о полной исправности труб.
Как осуществить опрессовку:
Подготовка к процедуре
Начало опрессовки
По правилам опрессовки трубопроводов в первую очередь выполняется визуальный осмотр контролируемого участка трубопровода для того, чтобы убедиться в отсутствии каких-то очевидных дефектов, таких как потеря важных деталей, коррозия и другие. Если такие нарушения обнаружены, следует устранить их перед тем, как приступить к опрессовке. Если во время проверки в системе находится рабочая среда, которая не может использоваться для тестирования трубопровода, участок нужно от нее полностью освободить.
После этого трубы тщательно промываются, чтобы избавиться от ржавчины, окалин, а также органических и неорганических отложений. В некоторых случаях промывка выполняется с помощью специального компрессора, а по итогу выполняется проверка путем осмотра внутренней поверхности трубопровода, часть которого (размером около 0.5 м) предварительно вырезается для изучения.
Если нагнетательное оборудование не оснащено обратным клапаном, блокирующим движение рабочей среды в сторону источника, и манометром, то они устанавливаются отдельно после того, как будут закончены все испытания.
Манометр показывает уровень давления в трубопроводе
Важно: Если проверяется трубопровод, к которому подключены жители многоквартирного дома, предварительно выполняется проверка теплового узла, связанного с системой. Причина этого заключается в том, что проверка теплового узла проводится под более высоким давлением.
Далее проверяемый участок полностью перекрывается и тщательно герметизируется. Важно полностью отсечь проверяемую ветку от центрального водопровода перед проведением опрессовки посредством перекрытия запорной арматуры с обеих сторон. Если же тестируется канализационный трубопровод, на него устанавливаются деревянные, пластиковые или деревянные заглушки.
Опрессовщики, насосы для опрессовки труб
В зависимости от того, насколько мощный насос будет использоваться при выполнении опрессовки, меняется точность результатов и продолжительность работ. Маломощное оборудование будет долго нагнетать нужное давление, так как силы простого опрессовщика не хватает для быстрого заполнения массивного трубопровода нужным объемом жидкости или воздуха, а при наличии в системе негерметичных стыков итоговые результаты будут искажены.
Компактный манометр для проверки бытового трубопровода
В связи с этим, выбирая насос для проведения опрессовки, следует отталкиваться от объема проверяемой системы. Если нужно проверить домашнюю систему, достаточно использовать нагнетатель, которым будет прокачиваться до двух-трех литров ежеминутно, в то время как проверка теплотрассы предусматривает необходимость использования циркуляционных насосов, с помощью которых обеспечивается движение жидкости внутри трубопровода.
Самостоятельное изготовление прибора
При скромном бюджете гидравлический ручной опрессовщик можно изготовить самостоятельно.
Приложив немного терпения, можно сделать опрессовочный насос своими руками
Необходимо подготовить некоторые материалы:
В пустой ёмкости с помощью дрели делают несколько отверстий. Одно из них служит выходом для жидкости, второе будет играть роль ниши для установки манометра. Все элементы соединяют, вырезая резьбу и скручивая их между собой. Давление насоса не превысит 10 бар.
По такой технологии в домашних условиях можно изготовить и электрический насос, но его точность оставляет желать лучшего. Опрессовка домашним устройством не может дать абсолютной гарантии обнаружения утечки или неисправностей.
Как сделать опрессовочный насос своими руками:
Порядок проведения работ
После подготовки трубопровода к обрабатываемому участку подключается источник, нагнетающий давление, которым выступает специальный насос, предназначенный для проведения таких контрольных операций, или обычный насос, которым жидкость запускается в движение по системе.
Насос подключается к отводу, который должен быть оборудован еще во время проектирования всей системы:
Насос подключается к системе
Далее воздух или жидкость закачивается в систему и замеряется стабильность давления в системе. Этот этап ключевой, так как через насос в систему нагнетается воздух через клапан обратного давления, блокирующий его движение в обратную сторону.
Сила давления будет меняться в зависимости от того, из какого материала изготовлены трубы, использующиеся в основе системы. Для чугунного трубопровода достаточно давления в 1.5 атмосферы, в то время как пластиковые безнапорные трубы могут проверяться под воздействием давления силой до 2 атмосфер. Если же требуется проверка напорных труб, давление должно находиться на уровне 10-15 атмосфер.
Манометр располагается за клапаном обратного давления, так как в противном случае не получится замерить какие-то реальные результаты.
Итоговый процесс опрессовки выглядит так:
Только в том случае, если полученные показатели в итоге оказываются одинаковыми, можно говорить о том, что проверяемая система была герметичной. В противном случае где-то в трубопроводе появились протечки и нужно его доработать. Работы должны проводиться специалистом, который знает, что такое правильная опрессовка труб и как она должна проводиться, так как в противном случае проверка системы может оказаться бесполезной.
Стоимость
Стоимость опрессовки зависит от нескольких факторов:
Цены у различных исполнителей даже в пределах одного города могут отличаться в 2 – 3 раза. Дешевле всего берут за свои услуги частные бригады и мастера.
В среднем за промывку и опрессовку отопительной системы здания площадью 400 кв. м (двухэтажное) исполнители берут от 7 до 15 тыс. руб. Как показала практика, при умении торговаться можно договориться о выполнении этого объема работ за 4 – 5 тыс. руб. Работа будет выполнена за 1 – 2 дня.
Та же работа в здании на 5 тыс. кв. м (5 этажей) будет стоить от 30 до 80 тыс. руб.
Некоторые исполнители указывают цены в пересчете на единицу объема (150 – 250 руб./куб. м) или времени (500 – 1000 руб./час).
СНиП и меры безопасности при проведении опрессовки
Процедура испытания трубопровода и нормы безопасности, которые должны выполняться во время ее проведения, регулируются соответствующими разделами СНИП:
Опрессовка проводится с соблюдением всех мер безопасности
Также существует несколько отраслевых нормативных документов, которыми регулируются правила проверки промышленных трубопроводов в разных сферах.
Указанные документы регулируют, каким должно быть давление для проверки целостности трубопровода. Эта величина зависит, в первую очередь, от того, из какого материала изготовлены трубы в системе, допустимой минимальной толщины стенок, а также высоты верхнего и нижнего элементов.
Выполняя испытания, для обеспечения безопасности всех участвующих в процессе важно следить за тем, чтобы рекомендованная величина давления не была превышена. Для достижения этой силы следует правильно выбрать опрессовщик или купить модель, оснащенную ограничителем.
Технология выполнения
Перед выполнением работы по сборке трубопровода методом опрессовки труб необходимо:
Подготовка инструментов
Для корректного выполнения работы потребуется подготовить следующий инструмент:
Выполнение соединения
Схема выполнения работы по установке обжимного фитинга следующая:
Процесс установки обжимного фитинга при помощи ручных пресс-клещей подробно представлен на видео.
После сборки трубопровода методом опрессовки фитингов рекомендуется провести испытание системы под напором воды или под действием воздушного потока. Это позволит выявить все недостатки и устранить их до ввода трубопровода в действие.
Сколько стоит насос?
Диапазон цен довольно широк и варьируется в среднем от 4 до 20 тыс. руб. Самые дешевые варианты представлены ручными агрегатами, располагающими минимальным набором функций и низкими рабочими характеристиками.
Далее, в сегменте 5-10 тыс., можно найти уже электрический насос для опрессовки системы отопления.
Цена премиальных версий, способных работать с высокими показателями давления порядка 60 Бар, составляет уже 15-20 тыс. Причем такие насосы могут предполагать и электрический, и ручной принцип управления.
Производители
На рынке представлены разные модели опрессовщиков, которые отличаются и по принципу действия, и по техническим характеристикам. Например, в линейке предприятия «Сатурн» можно найти неплохие ручные модели. В частности модификация НИР-25 работает с давлением 25 Бар в условиях с масляными и антифризными средами.
