Глубоководная атомная подводная лодка «Лошарик»

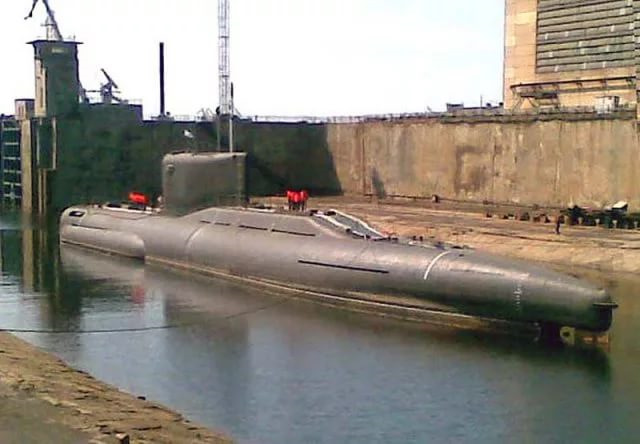

Всегда приятно осознавать, что в нашей стране еще могут построить что-то, чему нет аналогов у других мировых держав. Одним из таких примеров является подводная лодка АС-12, которую еще во время постройки неофициально окрестили Лошариком из-за ее модульной структуры, чем она походит на героя из одноименного мультфильма.
Несмотря на то, что про подводную лодку Лошарик говорят и пишут очень много, до сих пор нигде не имеется ни одной официальной ее фотографии, а под всеми имеющимися снимками стоит подпись со словами «возможно» или «вероятно». Соответственно, это порождает много слухов и домыслов. Давайте по возможности разберемся, что из высказанного является слухами, а что не совсем.
Известно, что создание подобной подводной лодки началось в 1988 году, известно, что из-за кризиса в 90-х, оно было остановлено, известно, что в 2000-ом году процесс был заново запущен и, наконец, в августе 2003 года, субмарина была спущена на воду. Также известно, что она оборудована автономным атомным реактором, двигателем на 10 тысяч л.с. и в ее составе 25 офицеров. Далее данные уже идут с пометкой «не проверено».
Глубина погружения субмарины, заявленная, как 1000 метров, в разных источниках легко меняется на 6 тысяч. При условиях, что Лошарик выполнял работы на глубине 2,5-3 тысяч метров в Северном Ледовитом океане. Подводная скорость при этом у лодки составляет 30 узлов. Неудивительно, что западные страны занервничали. Просто на такой глубине и относительной бесшумности подводной лодки, она становится практически неуязвима. Ибо ее не сможет услышать ни один гидроакустик. Следовательно, у нас в руках есть почти идеальное средство для разведки.

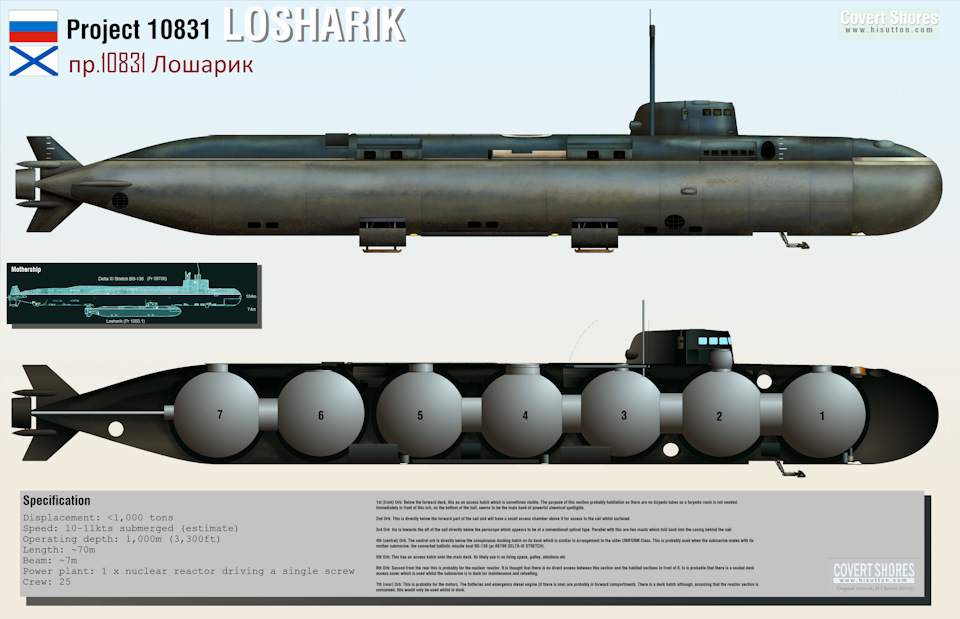

Конструкцию АС-12 составляют несколько сферических камер, изготовленных из титана. Снаружи полисферическая конструкция «обернута» легким классическим корпусом. Такая схема позволяет лодке выдерживать давление на очень больших глубинах.

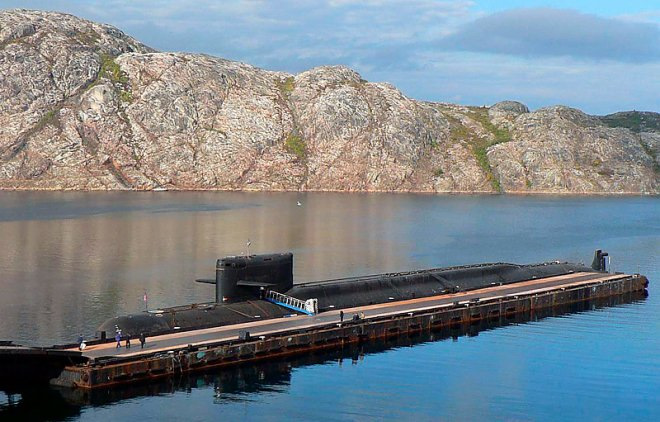

Полное водоизмещение лодки составляет 2000 тонн, а в качестве ее носителя используется другая подводная лодка, специально переделанная для этой цели. Она называется БС-136 «Оренбург». Для длительных перемещений используется носитель, а в дальнейшем Лошарик уже плавает сам. Учитывая его способность несколько месяцев находиться под водой.
Еще одной особенностью подводной лодки АС-12 является следующее. Несмотря на то, что она приписана, к Северному флоту России, она не подчиняется его командованию. Подчиняется субмарина непосредственно Министерству обороны и входит в состав Главного управления глубоководных исследований Минобороны РФ. Которое также называется, как «глубоководная разведка».
При всем при этом, Лошарик – это не военный корабль. По официальной классификации лодка числится, как атомная глубоководная станция. На её борту нет ни одного орудия или торпедной установки. Там есть лишь инструменты для забора грунта, гидролокатор и некоторые другие устройства, связанные с научной деятельностью. Но все прекрасно понимают, что при возникновении военного конфликта, все эти инструменты из носовой части легко превращаются… превращаются… в элегантные шорты.
Военная тайна Чем на самом деле занимался АС-31 «Лошарик», на котором погибли 14 моряков-подводников
Согласно официальному сообщению Минобороны, потерпевшая в июле в Баренцевом море аварию атомная глубоководная станция проекта 10831 АС-31 «Лошарик» занималась проведением батиметрических измерений. Впоследствии военные и чиновники, сославшись на секретность, отказались раскрывать подробности инцидента и конкретное содержание задач, решаемых научно-исследовательским глубоководным аппаратом. Тем не менее возможно предположить, чем мог бы заниматься АС-31 «Лошарик» в российских территориальных водах и чем станция в действительности занималась. «Лента.ру» рассказывает, какие задачи мог выполнять аппарат.
Подгоревший шарик
Хотя официально конструкция научно-исследовательского глубоководного аппарата по понятным причинам не раскрывается, из неофициальных источников известно, что АС-31 «Лошарик» предназначен для проведения операций на морском грунте на глубине до шести километров, включающих, в частности, освещение окружающих ландшафтов, манипуляцию с различными внешними изделиями, например установку разнообразных датчиков и резку подводных кабелей, и наконец, общую разведку. Для выполнения таких задач глубоководный аппарат предположительно оснащен манипуляторным комплексом, грузоподъемной системой, гидроакустической станцией, оптической системой и малыми (необитаемыми) дронами.
Конструктивно корпус АС-31 «Лошарик» скрывает семь титановых относительно независимых друг от друга сферических отсеков, связанных между собой переходами. В хвостовых отсеках, предположительно, находится атомная энергетическая установка. Общая длина субмарины — 69 метров, ширина — 7 метров, скорость подводного хода — 30 узлов. Автономность плавания — по разным данным, вероятно, в зависимости от решаемых задач — несколько суток или месяцев. Общее пространство внутри семи сфер, которое может занимать экипаж из 25 человек и оборудование, как нетрудно подсчитать, будет составлять порядка одной тысячи кубических метров. Для дальних или продолжительных миссий АС-31 «Лошарик» требуется носитель, однако глубоководный аппарат, будучи небольшой подлодкой, может обходиться и без средства выведения.

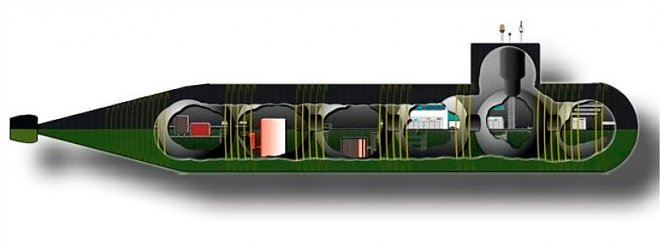

Возможная конструкция АС-31 «Лошарик»
Так чем же мог заниматься и занимался в действительности АС-31 «Лошарик» в российских территориальных водах у берегов Кольского полуострова?
Китайское дно
Прежде всего, стоит вспомнить, что в сентябре 2012 года АС-31 «Лошарик», выводимый атомной подводной лодкой специального назначения БС-136 «Оренбург» проекта 09786 (667БДР «Кальмар»), в рамках экспедиции «Севморгео» в район северного полюса, извлек с глубины более двух километров керны, которые впоследствии использовались Москвой в качестве доказательства принадлежности хребтов Ломоносова и Менделеева к российской части континентального шельфа.
Политическую и экономическую важность таких работ нельзя недооценивать, поскольку общая площадь подводных территорий, рассматриваемых Россией как продолжение собственного континентального шельфа (естественной части материка), оценивается в 1,2 миллиона квадратных километров. В Минприроды уверены, что запасы углеводородов под расширенным материковым шельфом составляют пять миллиардов тонн условного топлива, иначе — 12 процентов мировых запасов нефти.
Поскольку последние работы АС-31 «Лошарик» в Баренцевом море велись в непосредственной близости от Кольского полуострова на глубине не более 300 метров, сомнительно, что какие-либо материалы, добытые с такого участка, могут представлять ценность для обоснования территориальных претензий России. Однако тут интересно другое.
В июне лоцманской службой мурманского филиала «Росморпорта» была выполнена навигационная операция по выгрузке плавучей буровой установки Nan Hai 8, расположенной на специализированном судне-доке Red Zed I. Ожидается, что китайская техника будет использоваться для освоения Русановского газового месторождения в Карском море, где обнаружено более 390 миллиардов кубометров газа. Учитывая интерес Китая к Арктике, ведущиеся в Поднебесной работы по созданию собственных глубоководных аппаратов и острую потребность России в технологической модернизации и финансовых ресурсах, нельзя исключать некоторое весьма специфическое сотрудничество между Москвой и Пекином, предполагающее обмен имеющимися у сторон возможностями и ресурсами. И все же такой сценарий выглядит надуманным.
Русская звезда
Другой вариант, который тоже имеет право на существование, связан с беспилотным ядерным подводным аппаратом «Посейдон». Дело в том, что третьим носителем АС-31 «Лошарик», кроме БС-136 «Оренбург» и БС-64 «Подмосковье», может выступать атомная подводная лодка К-329 «Белгород» проекта 09852, которая должна первой получить шесть «Посейдонов». Спуск К-329 «Белгород» на воду на «Севмаше» состоялся в этом году. Известно, что субмарина способна опускаться на глубину более 500 метров и развивать скорость выше 30 узлов, а ее совместные испытания с «Посейдоном» должны состояться этим летом.
Тем не менее явно не прослеживается, как конкретно инцидент с АС-31 «Лошарик» может быть связан с К-329 «Белгород». По имеющимся сведениям, последним носителем глубоководного аппарата был БС-136 «Оренбург» или БС-64 «Подмосковье», однако почему-то заметка «Красной звезды», официального издания Минобороны России, посвященная случившемуся, изначально сопровождалась ранее неизвестной схемой, напоминающей подлодку К-329 «Белгород» с прикрепленной снизу одной небольшой субмариной (впоследствии схема исчезла с сайта «Красной звезды»). Не исключено, что речь может идти о преднамеренной утечке, как было в ноябре 2015 года со стратегическим подводным беспилотником «Статус-6» (укрупненная версия «Посейдона»), небрежной работе дежурного администратора издания либо топорных попытках российского военного ведомства принять участие в информационной войне.
Не тот шарик
Вполне возможно, что АС-31 «Лошарик» действительно, как сообщило Минобороны, занимался проведением батиметрических измерений. Однако в таком случае непонятно, зачем это делать в непосредственной близости от Кольского полуострова в нескольких десятках километров от границы с Норвегией. Интерьеры донных ландшафтов на таких территориях должны быть известны Минобороны достаточно хорошо, в противном случае ни о какой автономности «Посейдона», тем более в неисследованных глубинах океана, не может быть и речи. Да и само использование АС-31 «Лошарик» для гидрографических работ на глубинах до 300 метров представляется избыточным и неэффективным.
Типичная получаемая в ходе батиметрических измерений картина
Таким образом, использование АС-31 «Лошарик» в гидрографических целях у побережья Кольского полуострова, вероятно, если и имеет смысл, то лишь в формате учений, испытаний оборудования или отработки технологий.
Наразворачивали
Четвертый вариант последнего применения АС-31 «Лошарик» — отработка методов транспортировки и применения изделий, предназначенных для размещения на морском дне. Такие устройства в зависимости от предназначения могут быть использованы, например, для отвлечения иностранных подводных лодок и американской гидроакустической противолодочной системы SOSUS (SOund SUrveillance System, Звуковая система наблюдения), расположенной на условной линии, соединяющей Гренландию и Британские острова, в то время пока российские субмарины покидают Кольский полуостров и уходят в Северную Атлантику, прослушивания акустических сигналов, производимых зарубежными подлодками, либо нарушения целостности и прослушка подводных гражданских и зарубежных военных кабелей связи или подрыв той же SOSUS.
Именно такой сценарий использования АС-31 «Лошарик» на Западе считают наиболее вероятным, заявляя, что авария на атомной глубоководной станции произошла во время летнего периода эксплуатации лодок Главного управления глубоководных исследований (ГУГИ) Минобороны России — предшествующих развертыванию в Северной Атлантике работ. Использовать АС-31 «Лошарик» для таких работ можно, но, хотя бы из соображений безопасности, не нужно.
Причина — в распоряжении ГУГИ есть хорошо себя зарекомендовавшее океанографическое исследовательское судно «Янтарь», выступающее носителем обитаемых неатомных автономных глубоководных аппаратов «Русь» и «Консул» (оба — с глубиной погружения около шести километров), а также допускающее, вероятно, размещение аппаратов «Мир». Именно «Янтарь» принимал участие в марте 2017 года в операции по извлечению бортового оборудования переносимых авианосцем «Адмирал Кузнецов» самолетов МиГ-29КР и Су-33, утерянных Россией в ноябре и декабре 2016 года в Средиземном море, соответственно. Важно, что еще раньше, в октябре 2016 года, данный корабль был замечен вблизи сирийского побережья как раз там, где располагаются подводные линии связи.
Проходной двор
И наконец, пятый и наиболее приемлемый сценарий последнего использования АС-31 «Лошарик» предполагает отработку размещения элементов российской позиционной системы подводного наблюдения «Гармония», аналог SOSUS, которую образуют специальные подводные роботизированные комплексы, выходящие из подводной лодки и разворачивающие на морском дне автономные донные станции (АДС).
Ангары на базе в Североморске могут скрывать АС-31 «Лошарик» и К-329 «Белгород»
Изображение: Barents Observer
Вероятным дополнением (в рамках сетецентрического подхода) или полноценным компонентом «Гармонии» выступят комплексы МГК-608 различных адаптаций, гидрофоны (принимающие элементы) которых предполагают установку на глубину до одного километра и на расстояние до 200 километров от берега. Получаемые придонными датчиками акустические данные после оцифровки должны передаваться по волоконно-оптической кабельной линии на береговой пост для дальнейшего анализа.
Средством доставки АДС называют подлодки проекта 09852, к которым относится спущенная на воду К-329 «Белгород». «Гармония» должна быть развернута к 2020 году, чего наверняка не произойдет. Среди возможных причин отставания по срокам можно назвать не столько инцидент с АС-31 «Лошарик», сколько проблемы с необходимыми компонентами и оборудованием, например, оптоволоконным кабелем, соединительными муфтами, кабелеукладчиками и аккумуляторами. Любопытно, что пункт управления «Гармонией» находится в Белушьей Губе (Новая Земля), тогда как площадка для подготовки АДС — в бухте Окольная (Североморск), недалеко от предположительного местонахождения АС-31 «Лошарик».
Принципиальная схема устройства системы противодиверсионного мониторинга
Без «Гармонии» (в широком смысле) и МГК-608 (в узком) Вооруженные силы России фактически не в состоянии в собственных арктических водах отследить и идентифицировать иностранные субмарины. Прямым следствием такой ситуации является то, что без системы подводного наблюдения никакого стратегического преимущества «Кинжалы» и «Авангарды» обеспечить России не могут, а носитель с «Посейдоном» просто не успеет при необходимости покинуть пределы российских территориальных вод.
Секреты «Лошарика»
АС-12 также известная как «Лошарик» – это российская атомная глубоководная подводная лодка (согласно официально российской военно-морской классификации – атомная глубоководная станция). «Лошарик» не несет на своем борту никакого вооружения, по некоторым данным глубина погружения данной станции может достигать 6000 метров. Атомная глубоководная станция проекта 10831 «Калитка», иногда указывается номер лодки 210, была создана конструкторами КБ «Малахит» в 80-е годы прошлого века. Главным конструктором уникальной лодки был Герой России Ю. М. Коновалов. Строительство «Лошарика» началось еще в 1988 году, однако в 1990-е годы из-за нехватки финансирования было остановлено и продолжено лишь в начале 2000-х годов.
Большинство россиян, да и весь остальной мир узнали об этой уникальной субмарине только в конце прошлого года. В конце сентября 2012 состоялась исследовательская экспедиция под названием «Арктика-2012», по результатам которой планировалось подать в комиссию ООН по морскому праву заявку на расширение подконтрольной Российской Федерации арктической зоны. В данной экспедиции приняли участие 2 ледокола: «Диксон» и «Капитан Драницын», а также уникальная атомная глубоководная станция АС-12 проекта 10831 «Калитка», которая более известна, как «Лошарик». Данная глубоководная станция занималась сбором образцов породы и грунта на глубине в 2,5-3 км. на протяжении порядка 20 дней.
Целью данной экспедиции было уточнение высокоширотной границы континентального шельфа на территории Арктики. В середине октября 2012 года главный инженер «Севморгео» Юрий Кузьмин (компании, возглавлявшей исследовательские работы), в интервью РИА Новости говорил о том, что на глубине в 2-2,5 километра в море были взяты три керна длиной 60, 30 и 20 см. соответственно. Сбором данных образцов занимался «Лошарик». По другим данным работы производились на глубине в 2,5-3 километра, в любом случае – это существенно больше, чем глубина погружения обычных подводных лодок.
Во многих источниках встречается название данного проекта как «210», что является неверным, так как это обычное сокращение от заводского № подводной лодки (заводской номер 01210). Так же в некоторых источниках указывается, что шифр проекта – «Лошарик», но данное наименование является неофициальным и скорее стихийным самоназванием, которое однако получило активное распространение, в том числе и в СМИ. При этом в ряде источников лодка проекта 10831 соотносится с натовским наименованием лодок – NORSUB-5.
Скорее всего, к 1988-1990 году были созданы и утверждены рабочий и технический проекты подводной лодки. Разработка данных проектов велась совместно с макетированием размещения в сферических отсеках лодки различного оборудования. В 1991 году при уже почти полностью готовых блоках прочного корпуса лодки по техзаданию заказчика была проведена корректировка технического 10830. В частности в носовой части лодки было решено разместить дополнительное вооружение, скорее всего, речь шла о специализированном оборудовании. Откорректированный технический проект лодки был представлен и защищен уже в 1992 году.
Создание задела для постройки подводной лодки и подготовка производства были начаты на ПО «Севмаш», скорее всего, еще в 1988 году. Головная и пока единственная лодка данного проекта – АС-12, имеющая заводской №01210 была заложена в «секретном» цехе №42 ПО «Севмаш», расположенном в городе Северодвинск. Произошло это 16 июля 1990 года. В середине 90-х годов по причине нехватки финансирования проект был временно приостановлен, при этом спуск достроенной лодки на воду произошел 5 августа 2003 года.
По словам работников предприятия, в случае с «Лошариком» процедура спуска лодки на воду проходила в лучших традициях Советского Союза. На церемонии присутствовали лишь представители заказчика проекта, разработчики уникальной подлодки из «Малахита» и сами специалисты из «Севмаша», которые имели непосредственное отношение к постройке лодки. Во времена Советского Союза было принято выводить готовые подлодки из цехов заводов ночью. Считалось, что таким образом американцы, во-первых, не смогут узнать точное количество введенных в строй атомных подлодок, а во-вторых, не смогут произвести качественные снимки новых советских лодок из космоса.
При этом специалисты «Севмашпредприятия» подчеркивают, что по своему внешнему виду новая российская подводная лодка мало что может сказать непосвященным людям, по внешнему виду «Лошарика» трудно судить о заложенных в этой субмарине возможностях. При этом если взять те атомные субмарины, которые были созданы конструкторами «Малахита», то можно сделать вывод о том, что «Лошарик» – это самая неуязвимая и бесшумная подлодка на всем российском флоте. Скорее всего, на определенной скорости, а вероятнее, глубине она просто практически неуязвима, в том числе и для гидроакустиков вражеских кораблей. Поэтому данная подводная лодка в состоянии решать самые сложные задачи во всей акватории мирового океана.
В период с 2004 по 2007 год капитан 1-го ранга Опарин А. И. возглавлял проведение заводских, государственных и глубоководных испытаний опытной подводной лодки в Белом, Баренцевом, Гренландском и Норвежском морях. По неподтвержденной информации данная субмарина к осени 2009 года полностью закончила программу государственных испытаний. Скорее всего, была принята в состав флота в 2010 году или позднее. Так в мае 2010 года в прессе появлялась информация о том, что ряд специалистов КБ «Рубин», «Малахит», «Прометей», СРЗ «Звездочка» были награждены государственными премиями за «опытный глубоководный заказ 1083К».

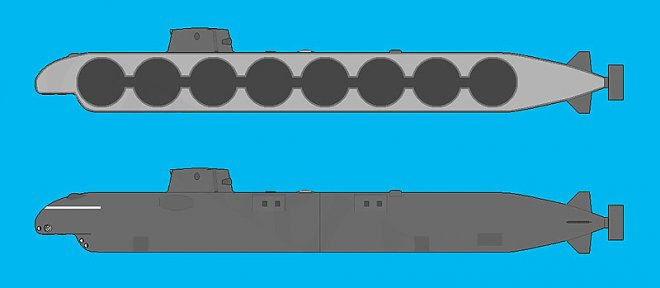

Предполагается, что лодка приписана к Северному флоту России, при этом не подчиняется его командованию. АС-12 «Лошарик» входит в состав Главного управления глубоководных исследований Минобороны РФ, которое более известно как «Подводная разведка» и подчиняется непосредственно министру обороны страны. Корпус глубоководной станции собран из высокопрочных титановых отсеков, имеющих шарообразную форму, в которых реализован принцип батискафа. Все отсеки лодки соединены между собой проходами и находятся внутри легкого корпуса.
Предполагается, что именно из-за конструктивных особенностей судостроители северодвинского предприятия «Севмаш» прозвали данную лодку «Лошариком» по аналогии с одним советским мультипликационным героем – лошадкой, которая была собрана из отдельных шариков. При этом технические характеристики лодки засекречены. По имеющейся в свободном доступе информации лодка имеет в длину до 79 метров. Полное водоизмещение лодки составляет 2000 тонн. Глубоководная станция, по информации некоторых источников, может погружаться на глубину до 6 тысяч метров, и развивать максимальную скорость в 30 узлов.
Считается, что одну из сфер глубоководной станции «Лошарик» занимает атомный реактор Э-17 с паропроизводящей установкой и турбозубчатым агрегатом, мощность которого на валу составляет 10-15 тысяч л. с. Сообщается, что подлодка оснащена одним гребным винтом в специальном кольцевом обтекателе. Какого-либо вооружения на станции нет, но при этом она оснащена манипулятором, телегрефейром (ковш с телекамерой), драгой (система очистки породы), а также гидростатической трубкой. В состав экипажа «Лошарика» входит 25 человек – все офицеры.
В подводном состоянии «Лошарик» в состоянии находится несколько месяцев. При этом глубоководная станция обладает отсеками для отдыха экипажа, камбузом и рабочими помещениями. В феврале 2012 года субмарина прошла ремонт и подготовку к выполнению похода на Северный полюс. В частности, сообщается о том, что станция АС-12 была оснащена дополнительным батиметрическим оборудованием для сейсмического профилирования морского дна, включая гидролокатор бокового обзора и профилограф – специальное устройство применяемое для измерения глубины донных отложений.

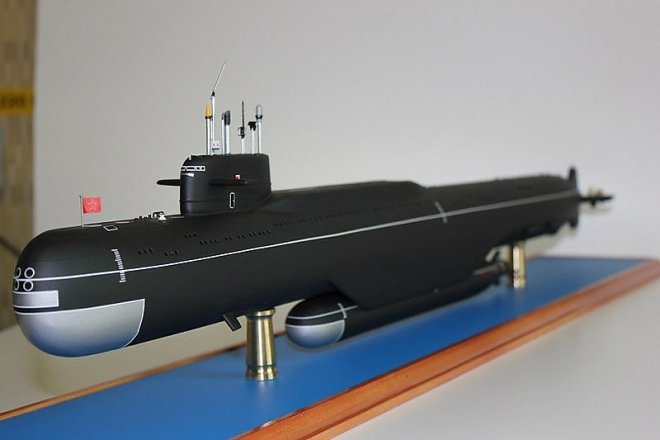

Специально для глубоководной станции АС-12 была проведена и переделка атомной стратегической подлодки проекта 667БДР «Кальмар» К-129, которая стала носителем глубоководной станции. Все работы по переделке субмарины проводились на судоремонтном заводе «Звездочка» с 1994 по 2002 годы. В частности на атомной подлодке были демонтированы все шахты для баллистических ракет, помимо этого была укреплена конструкция подводной лодки, которая теперь, по неподтвержденной информации, может погружаться на глубину до 1 километра. Глубоководная станция АС-12 крепится к носителю снизу. В настоящее время лодка К-129 числится в составе российского Северного флота и носит обозначение БС-136 «Оренбург».
В свое время именно фотографии «Оренбурга», всплывшего на Северном полюсе во время экспедиции «Арктика-2012», были опубликованы в прессе. В то же время внешний вид «Лошарика» до сих пор засекречен, достоверных фотографий данной глубоководной станции нет в открытом доступе. В то же время можно утверждать, что и станций, которые бы были подобны АС-12, сегодня нет ни у одной из стран мира.
