Как вывести прикуриватель в бардачок
Проведение разветвителя прикуривателя в бардачок, ⎌проведение скрытой зарядки телефона, регистратора
Сегодня занялся тем, до чего уже неделю не доходили руки, а именно:
-Установил разветвитель прикуривателя в бардачок (и наконец-то осилил синтаксис разметки)
-Провёл провод зарядки к видеорегистратору
-Спрятал под пластик кабель зарядки/аудио от доработанного ранее держателя
Понадобятся стяжки, минусовая отвертка и отвертка с topex T20 (шестигранная звезда)

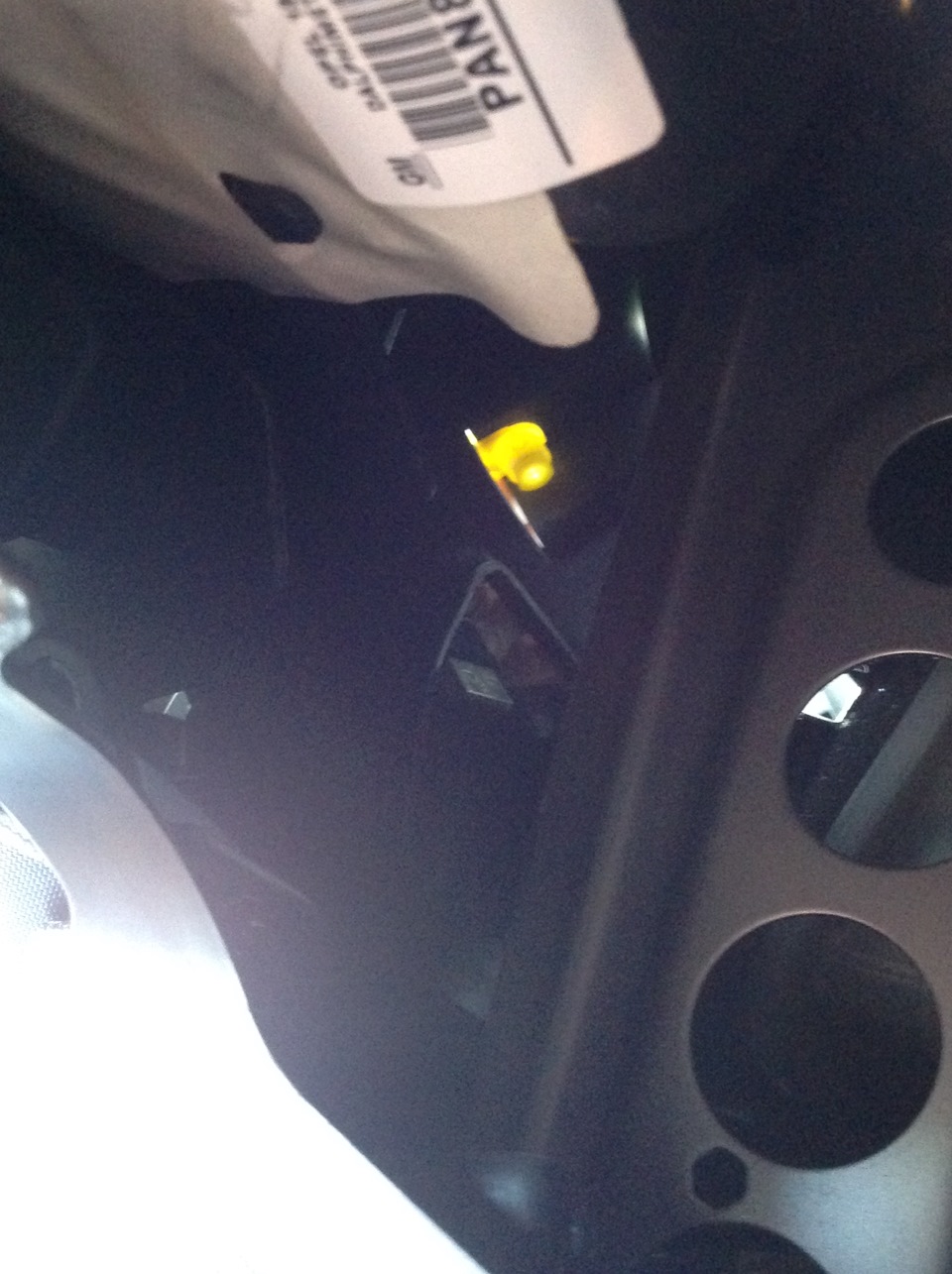

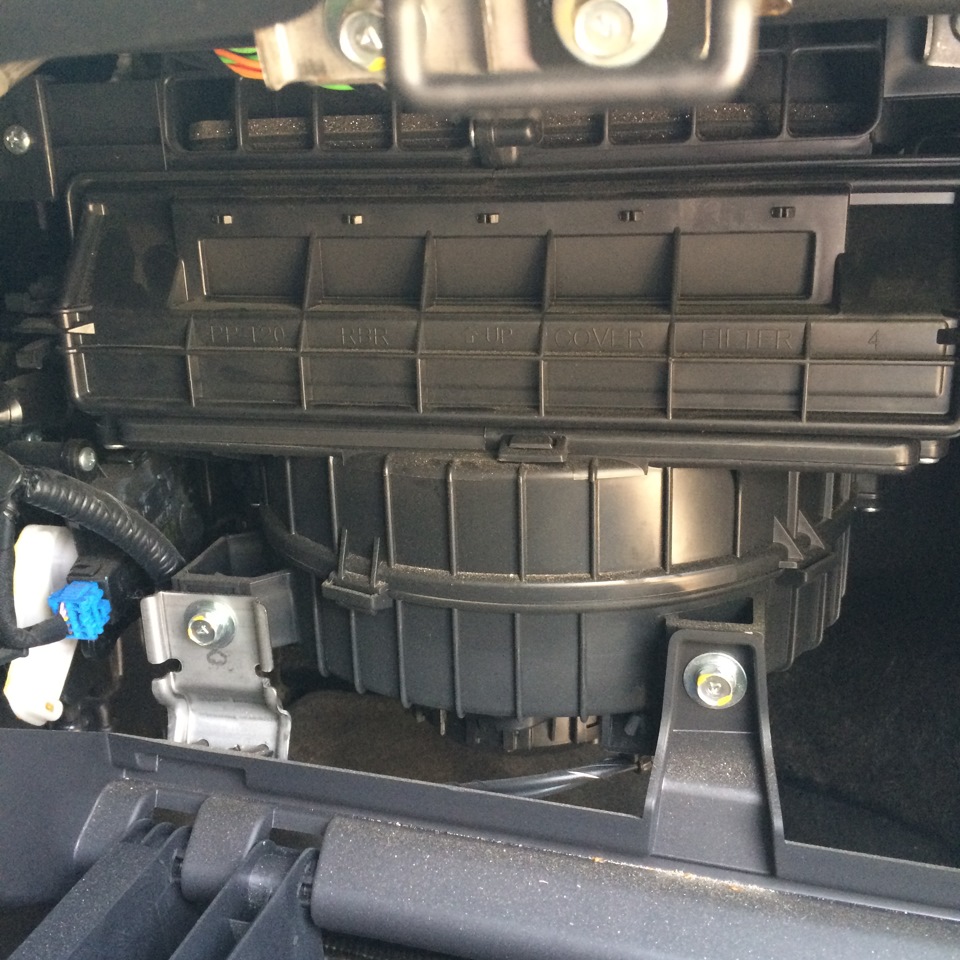

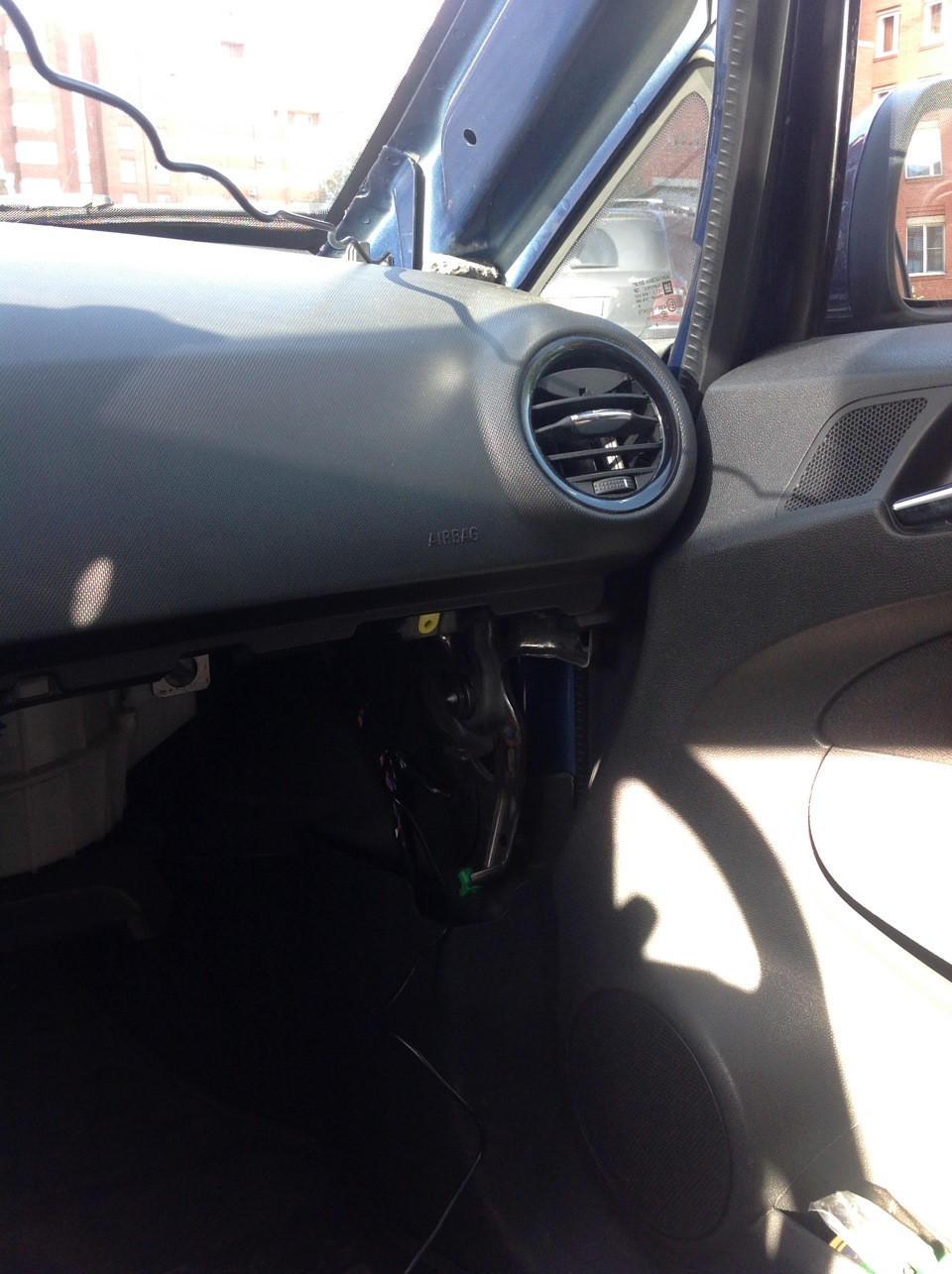

Для установки разветвителя прикуривателя в бардачок потребовалось снять бардачок(откручиваем 2 болта сверху и два снизу), поместить разветвитель в бардачок, пустить провод от разветвителя через отверстие для плафона(освещение бардачка). На другом конце воткнуть адаптер в прикуриватель и пустить провод под пластиком.
(Я не торопился устанавливать бардачок обратно, ведь остальные кабели так же надо было провести туда)
Справа у бардачка небольшой выступ, который заправлен за обшивку боковой стойки — он легче достанется, если приоткрыть дверь

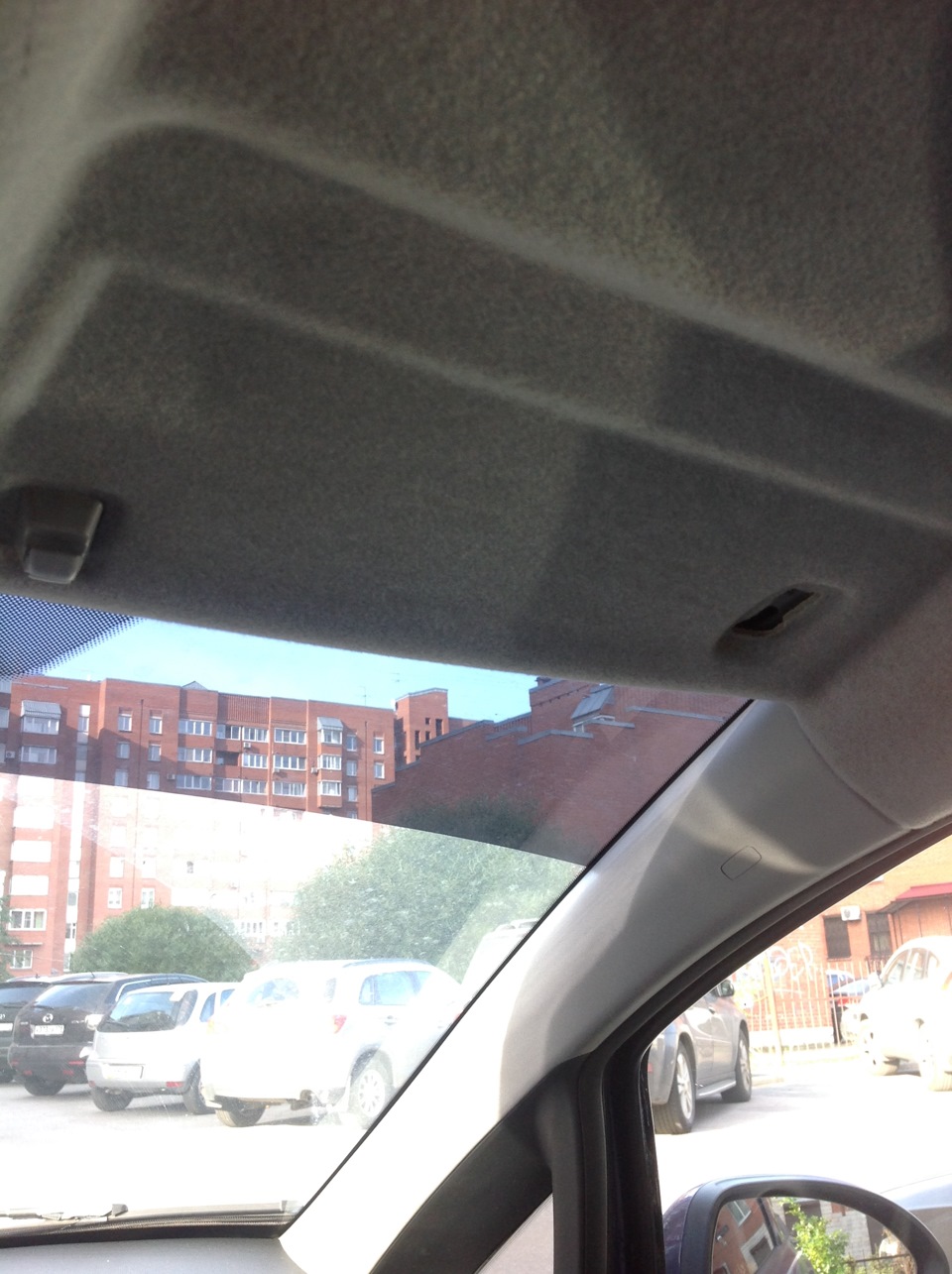

Следующим шагом было ослабление крепления обшивки крыши справа.

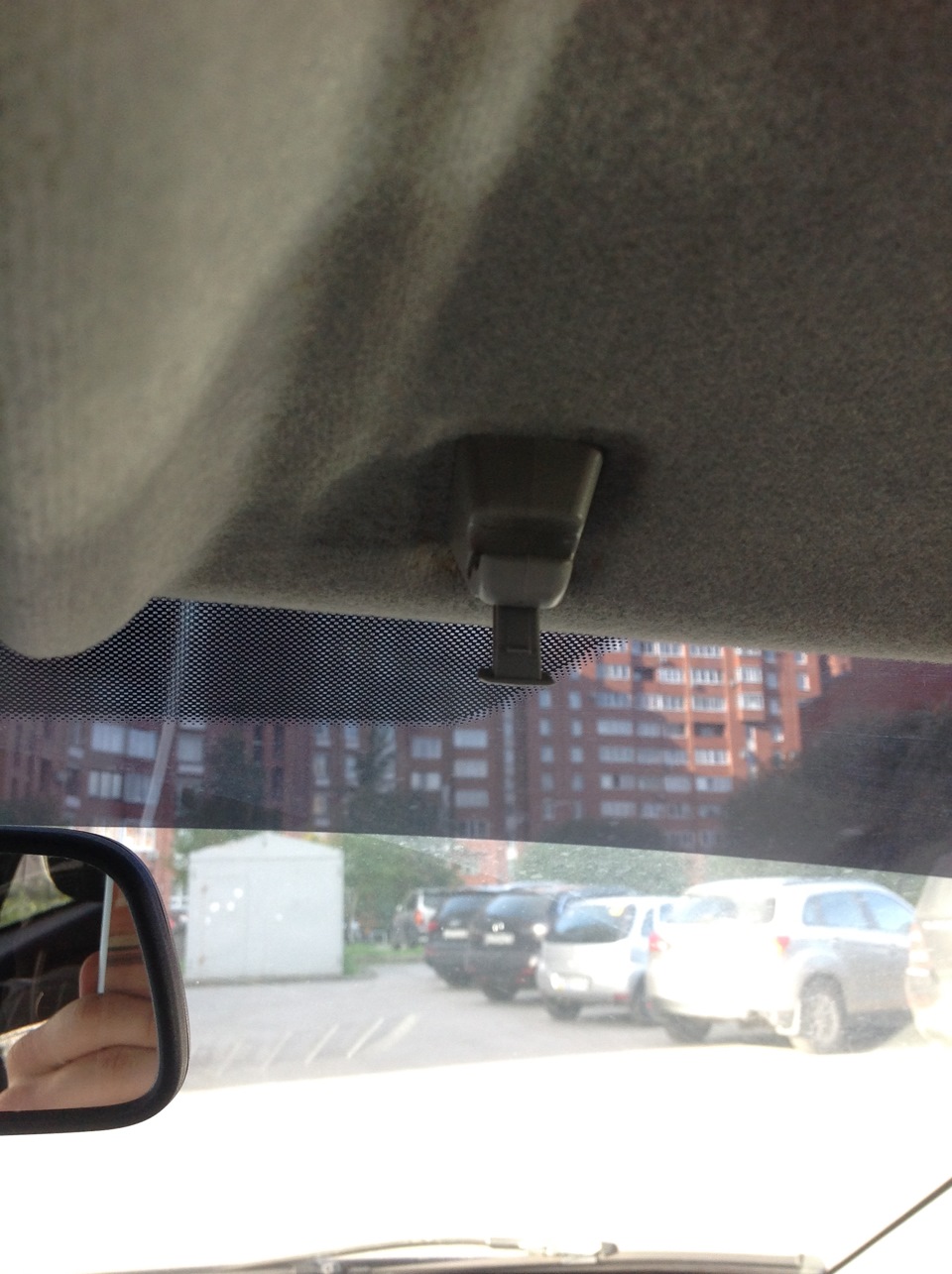

Для этого я открутил болт, крепящий солнцезащитный козырёк и отщелкнул фиксатор с другой стороны

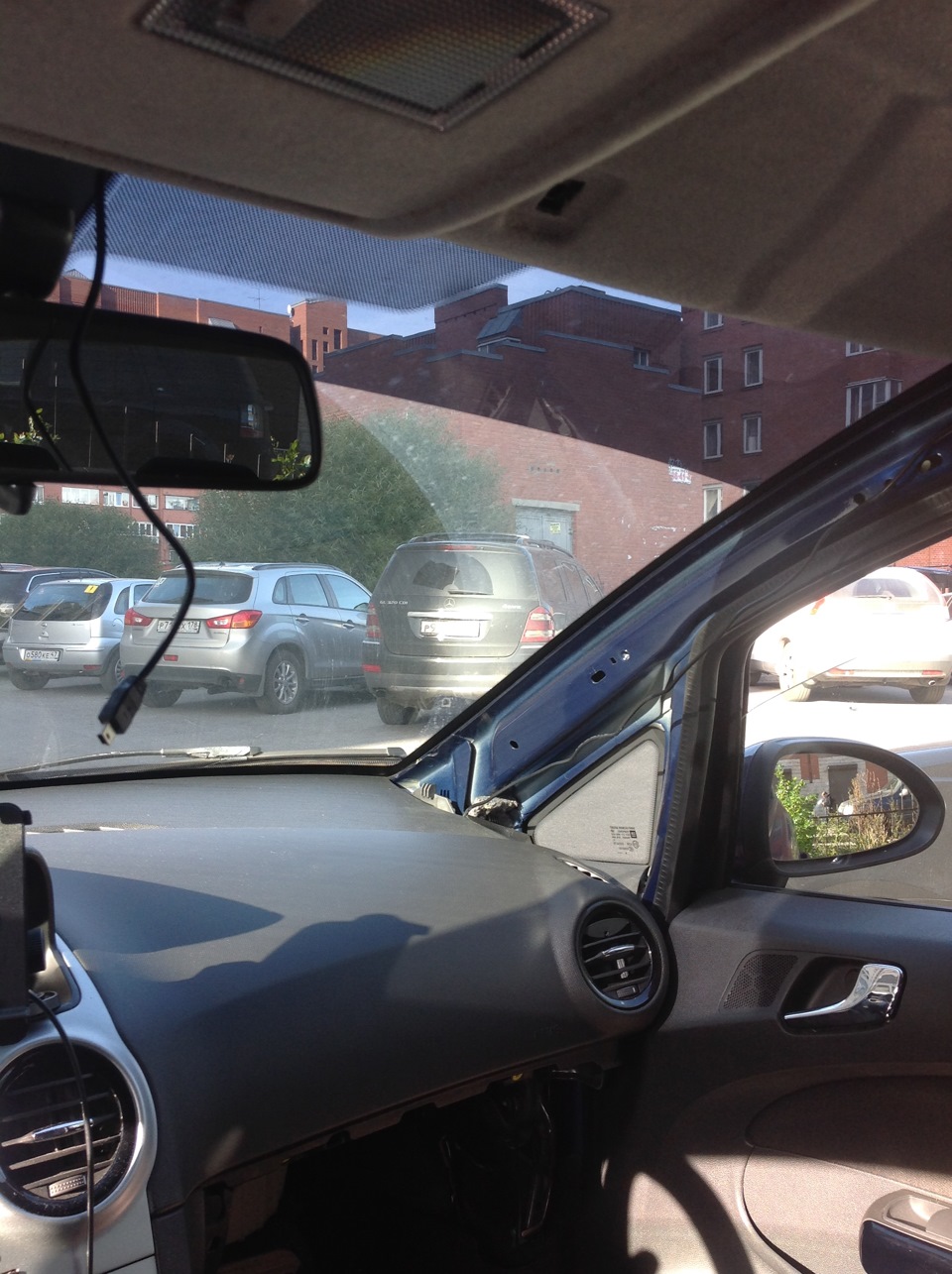

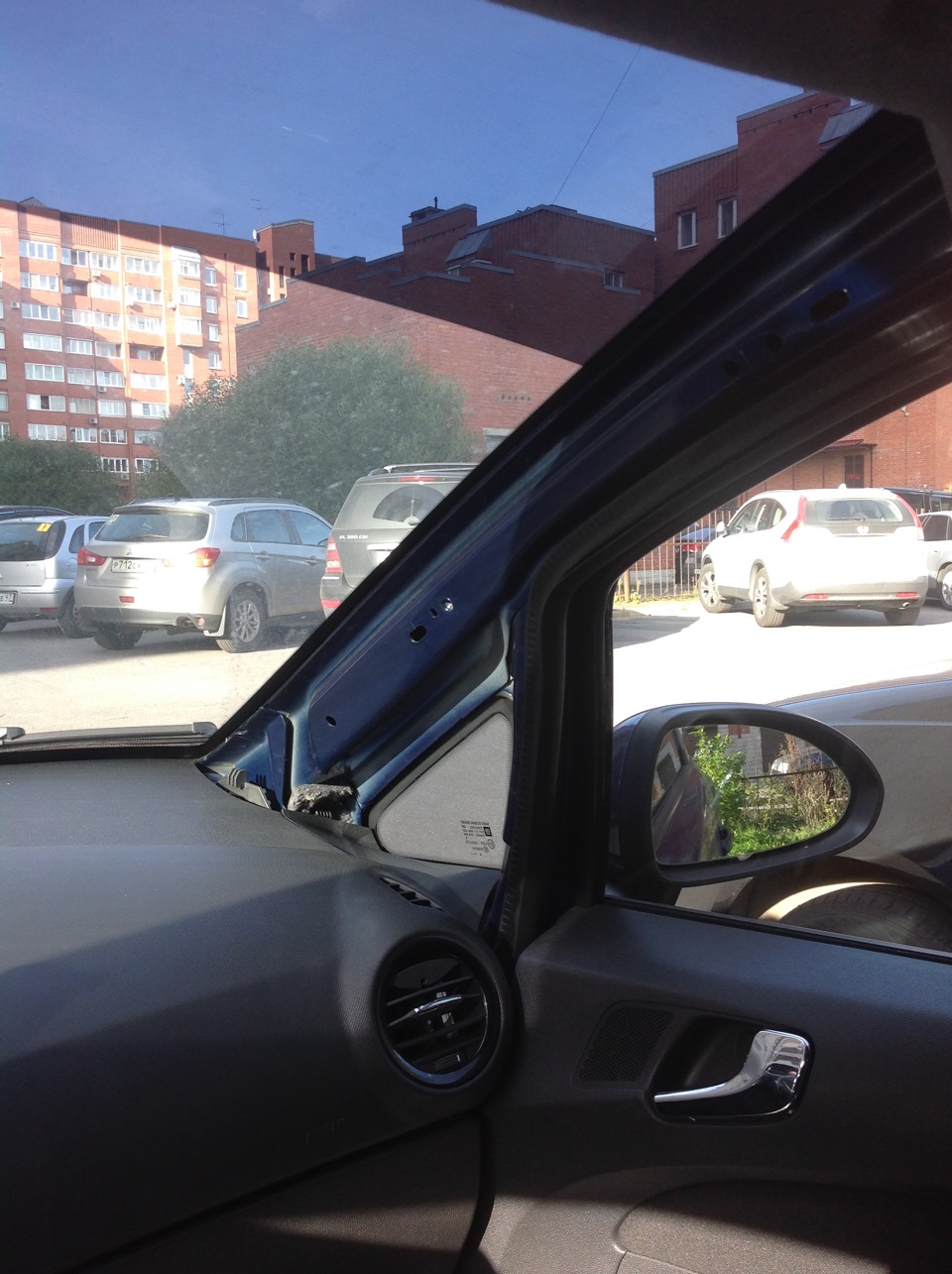

Дальше я снял обшивку боковой стойки. Откручивать при этом ничего не требуется, только подцепить хорошенько пальцами и аккуратно потянуть на себя (ближе к двери удобнее)

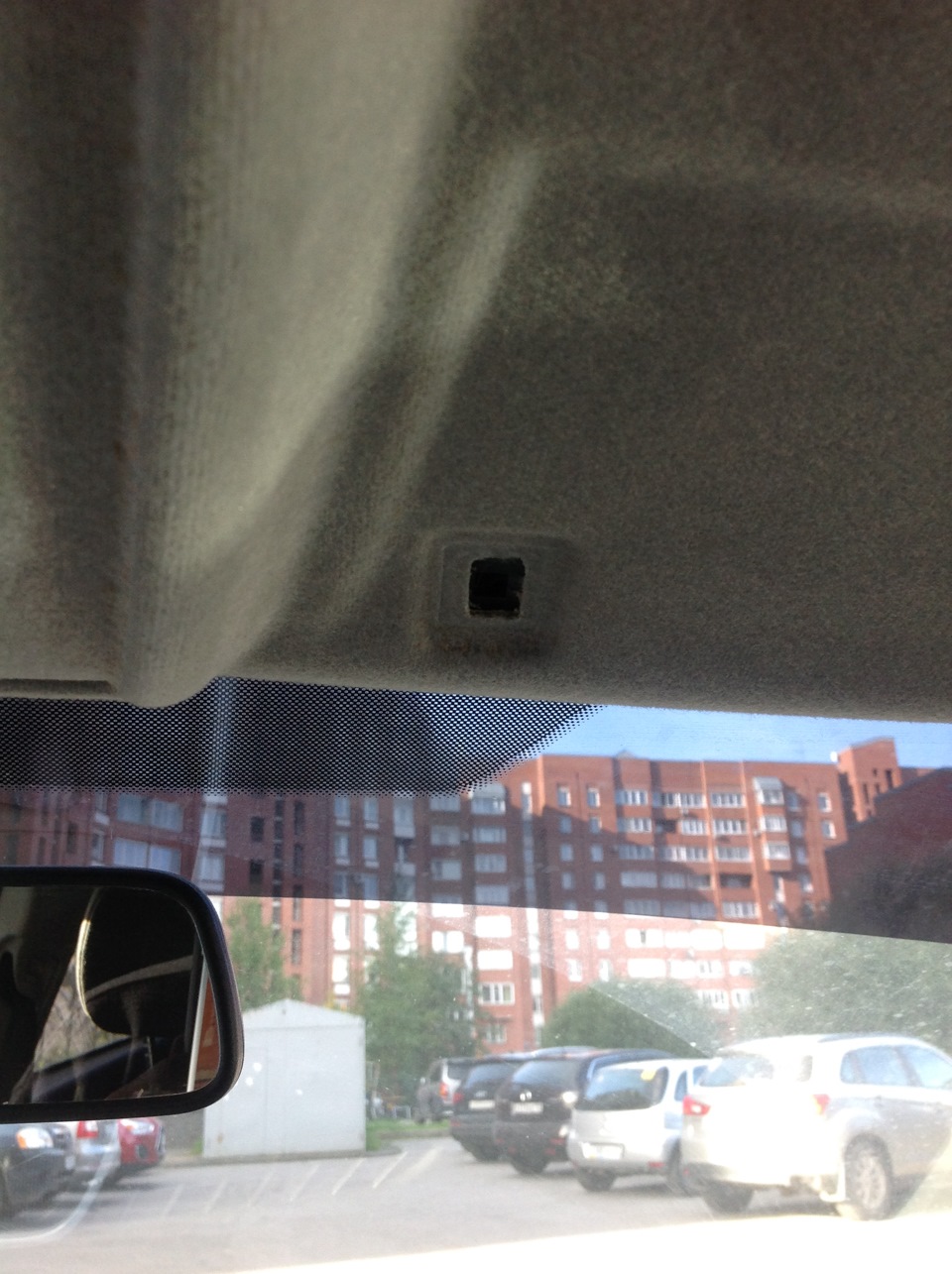

Протянул провод зарядки видеорегистратора от бардачка через небольшое отверстие (где стойка упирается в торпеду), пустил вдоль стойки и засунул под обшивку потолка, проведя до середины (где заботливо заранее, полагаю, на заводе проделано небольшое отверстие под провод.

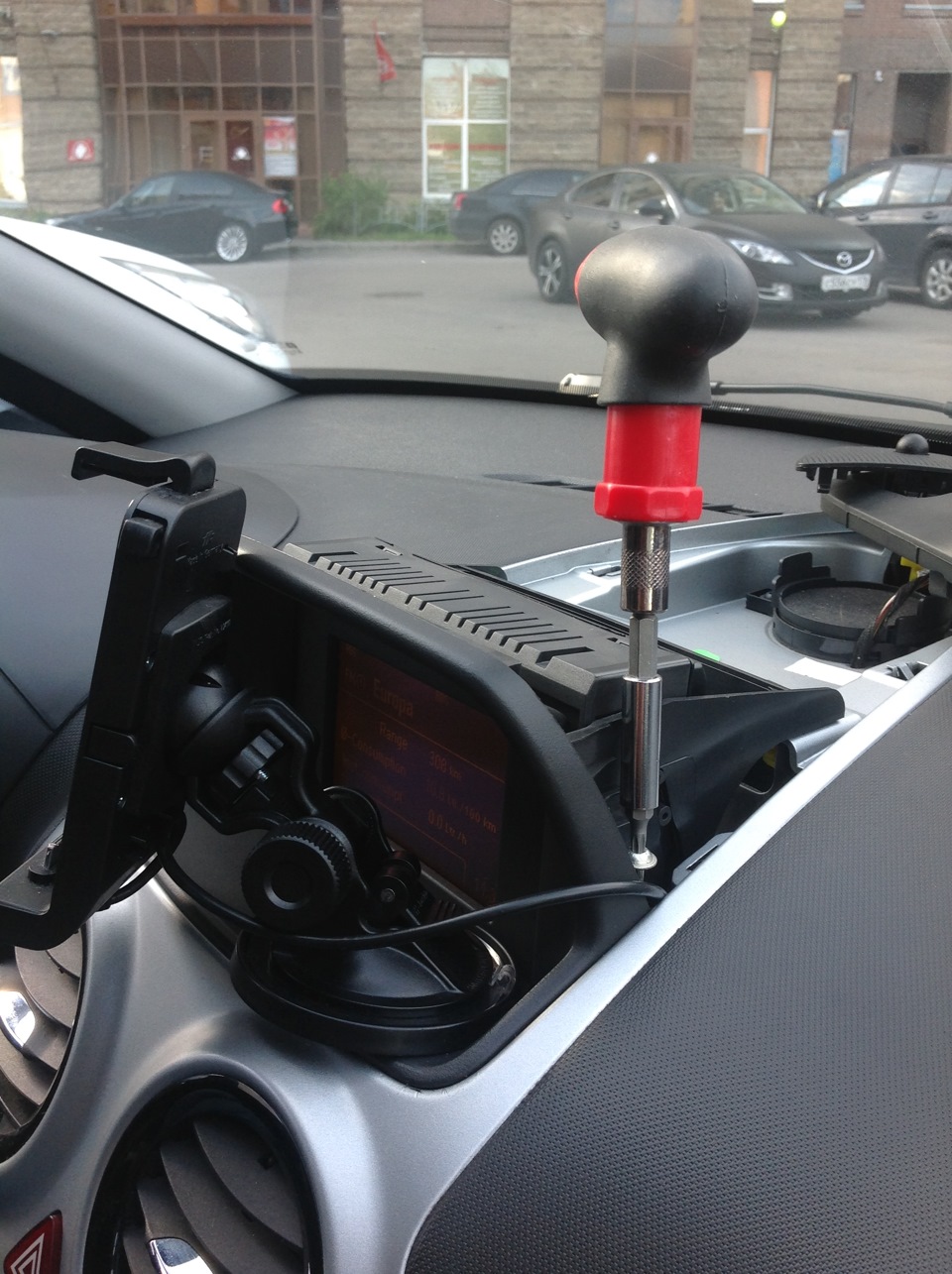

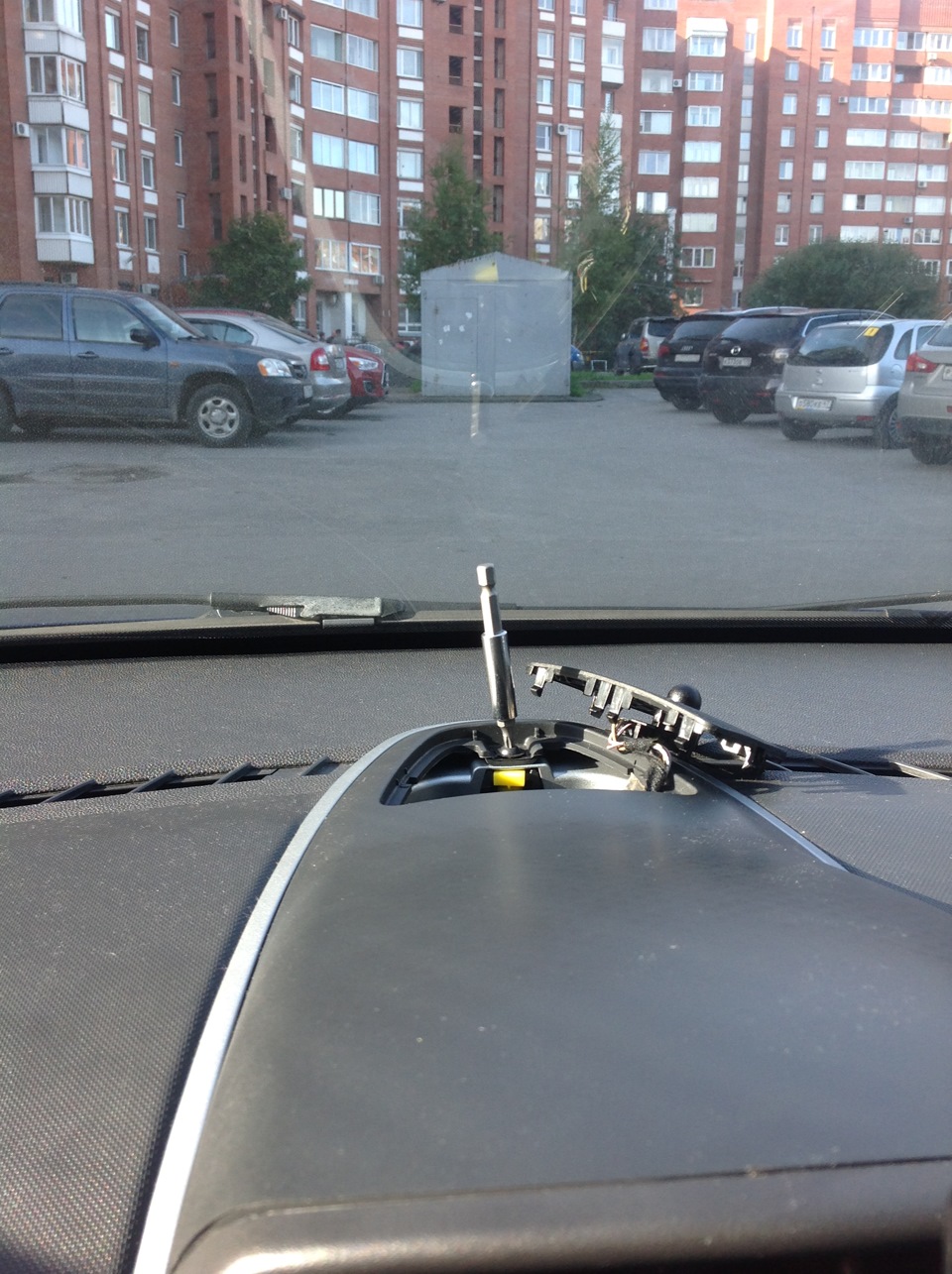

Дальше принялся оголять кожух экрана. Для этого поддел решётку отверткой, открутил болт(отвертка не влезала, крутил насадку плоскогубцами и руками), вынул кожух из пазов, вставил провод и поставил все обратно. Естественно, провёл кабель зарядки в бардачок, а аукс воткнул на место, проведя его под пластиком (отверстие имеется, достать до него можно, сняв экран (два болта сзади, два спереди)

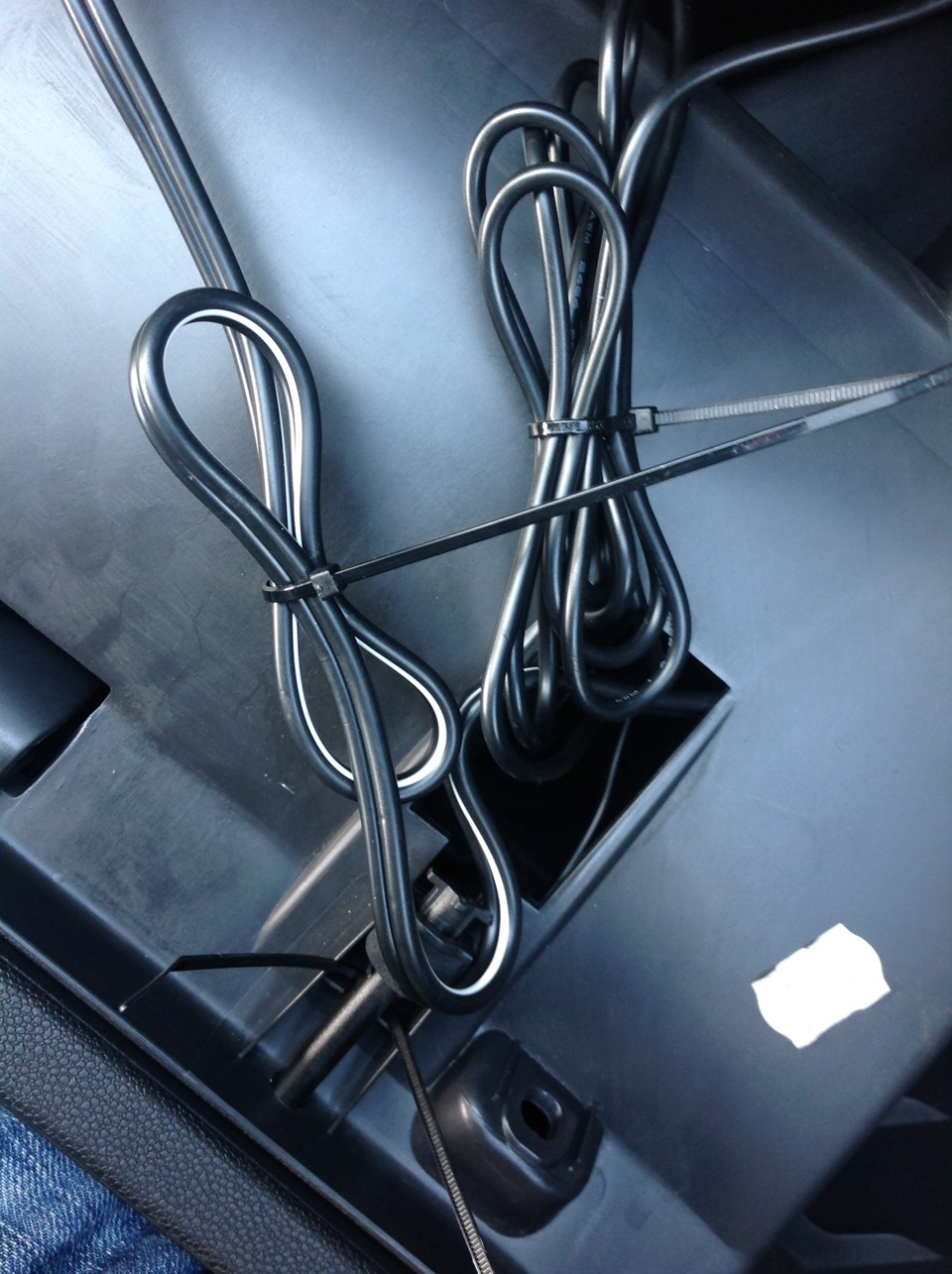

Собрал все провода, смотал, захомутал по отдельности и вместе, зацепил за выступ, чтобы не болтались

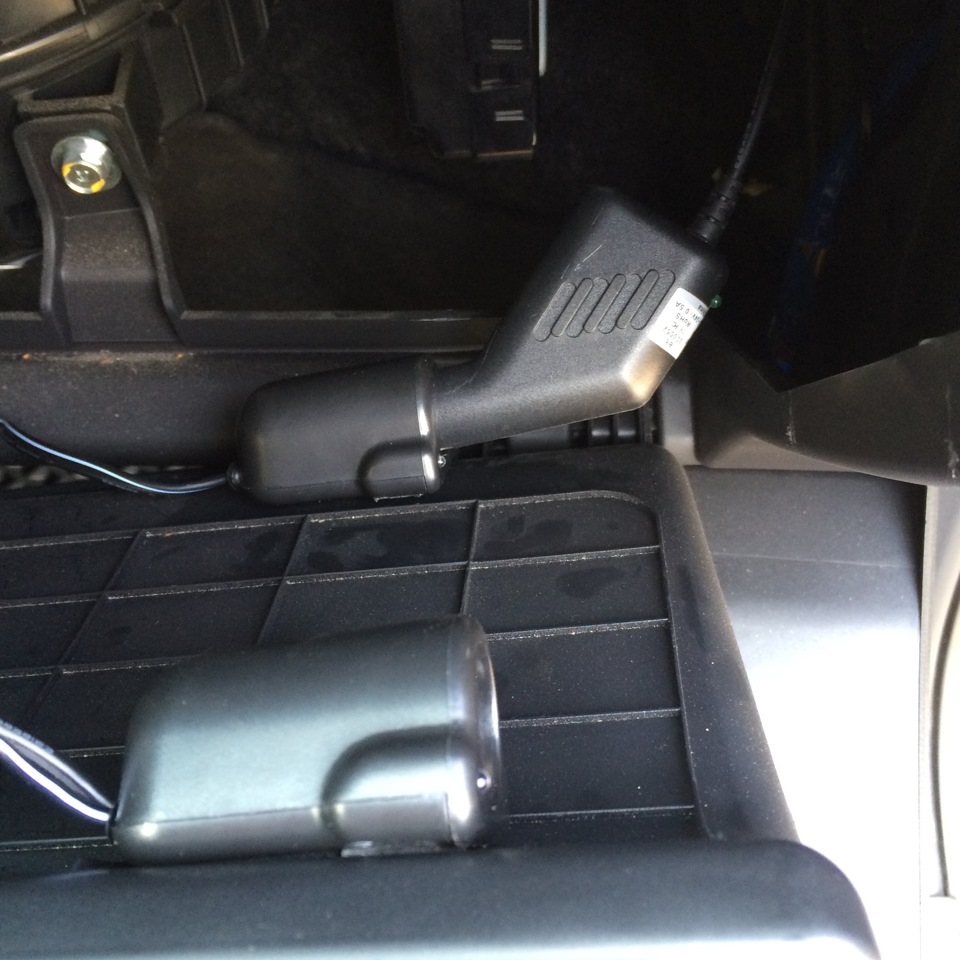

Разветвитель поставил на полочку (идеально встал), но потом возможно приклею под неё (длинные адаптеры возможно помешают бардачку закрываться)
Последний шаг — аккуратно закрепил бардачок, закрутил все болты, поставил, заправил всю обшивку, вернул на место солнцезащитный козырёк. Ура, работает! И даже лишних деталей не осталось!)

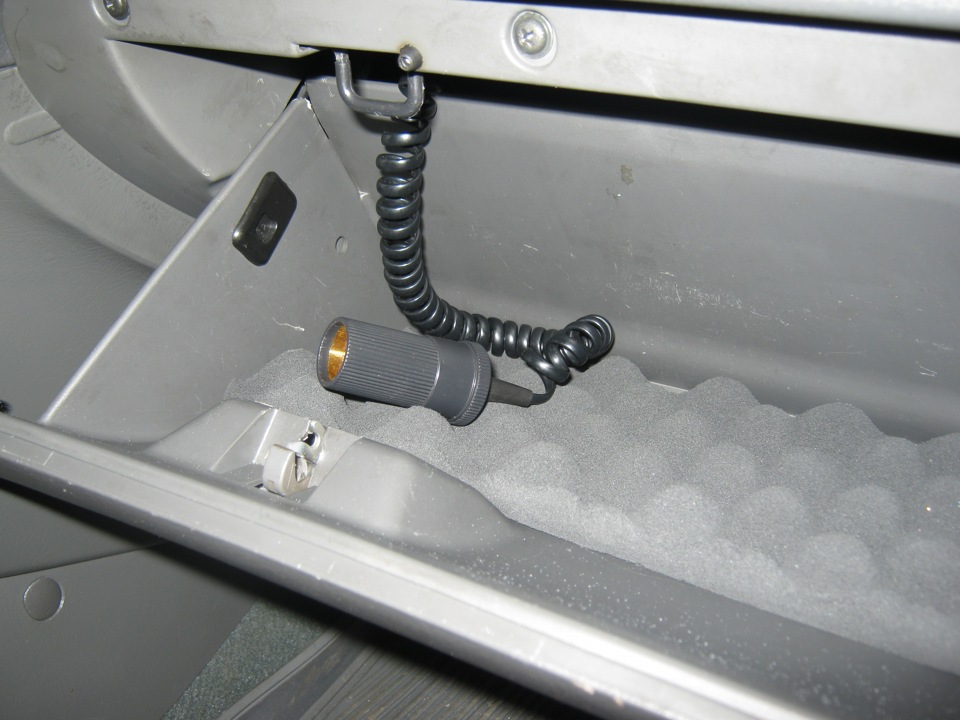

Прикуриватель в бардачке…
Делалось всё для того что бы для зарядки телефона или планшета (ну и другой портативной техники) отпала обходимость вставлять ключ в зажигание (как всем известно питание в прикуривателе появляется только при повороте ключа в положение АСС). Ну и проводов в салоне поменьше стало.

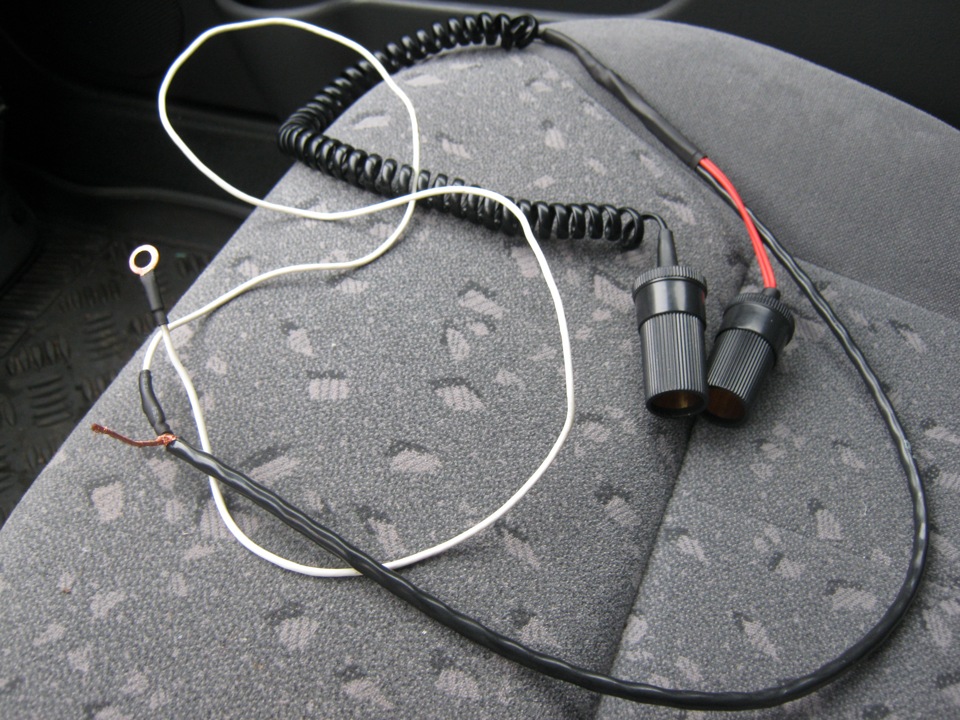

Для начало был разобран старый разветвитель прикуривателя и спаян такой проводок.

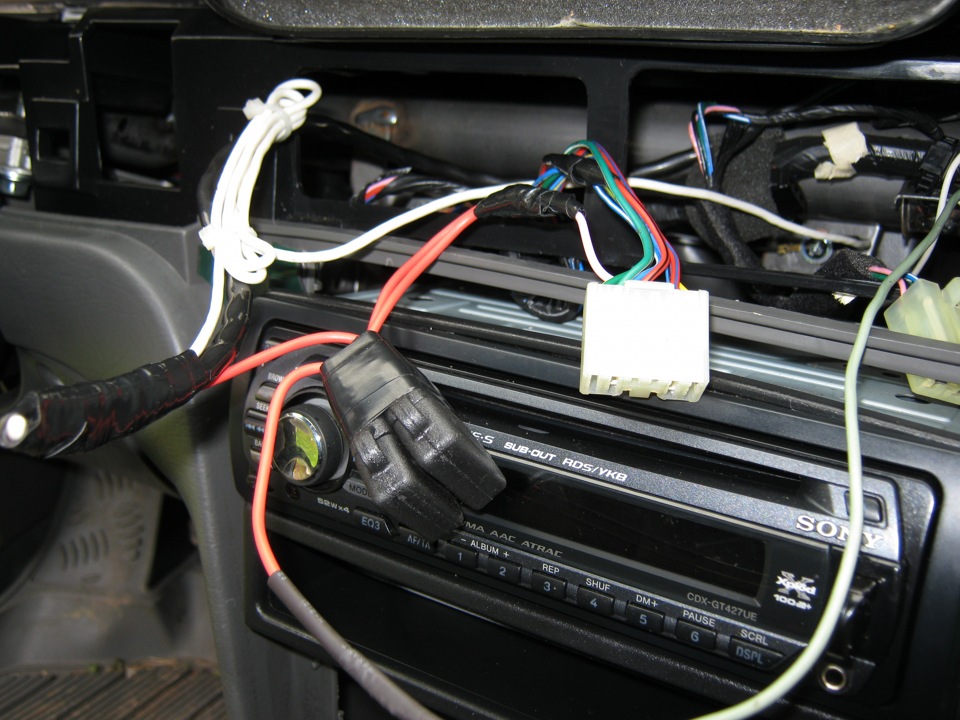

Снимаем верхнюю облицовку панели приборов и просовываем провод со стороны бардачка и подсоединяем — (у меня белый провод) на корпус, а + берём с кнопки аварийки так как там он всегда (фиолетовый провод).
Ну вот всё готово, ставим панель обратно. Рекомендую все скрутки пропаивать и хорошо изолировать.

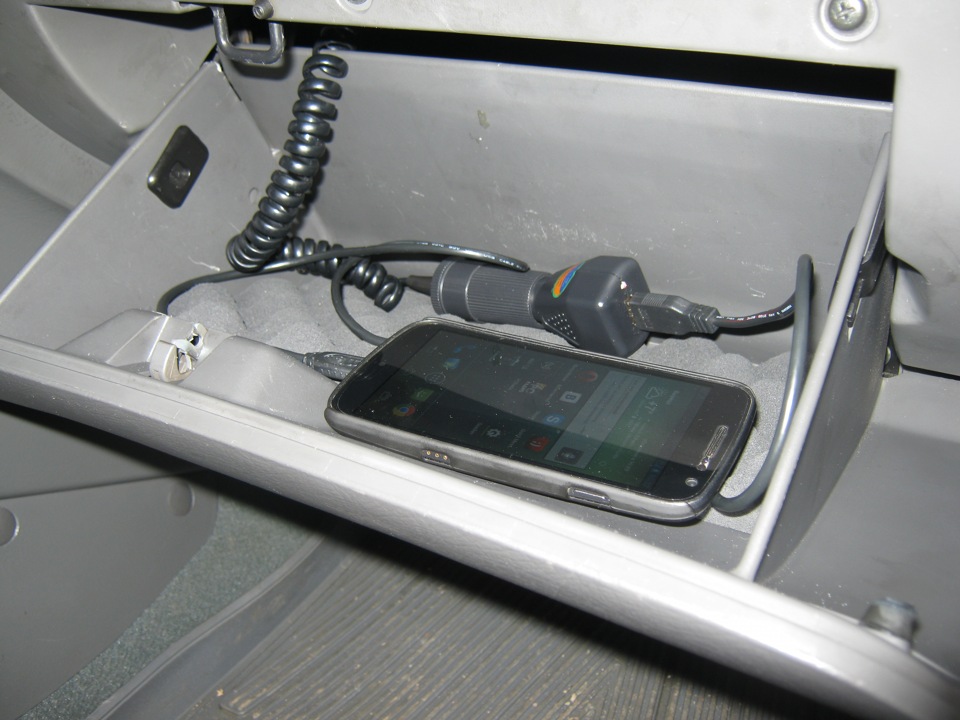

Теперь можно через автомобильное зарядное устройство подключать любые портативные устройства, класть их в бардачок, закрывать машину и уходить по своим делам.
Может кому и пригодиться…
KIA Spectra 2008, 101 л. с. — электроника
Машины в продаже
Комментарии 11
не не побывал, мне не за чем
мафон такой же был) классный мафон)
от предыдущего хозяина достался, нормальный мафон всё читает и есть вход AUX и USB, меня устраивает.
значит, не такой мафон( у меня не было USB( но всеравно он классный был)
В моём хозяйстве имеется несколько смартфонов, планшетов, плееров ну и другой портативной техники и в машине всегда лежит простенький фотоаппарат на который я и фотографирую свои доработки и переделки. Для меня очень удобно поставить на зарядку например свой смартфон (мой основной аппарат для связи обычный двухсимочник), положить его в бордачёк от посторонних глаз подальше. А дальше можно закрывать машину и идти заниматься своими делами. В противном случае мне бы пришлось сидеть в салоне и охранять смартфон с включённым зажиганием. Зарядное устройство у меня с выходом USB и проблем с зарядкой у меня не возникало, и что не мало важно зарядка любых портативных устройств происходит достаточно быстро потому как З.У. на 2А.
я сразу прикрутил за панелью к питающиму свободному проводу маогнитолы (крсный) 2 зарядника телефона и навигатора чтоб от ключа включались а шнуры в бордачек
удобная вещь! тож в бардачке себе сделал, тока к стенке прикрутил.
я тоже так сделал, но не 1, а сразу 4 гнезда и с отдельным выключателем.
Дополнительный прикуриватель в бардачок

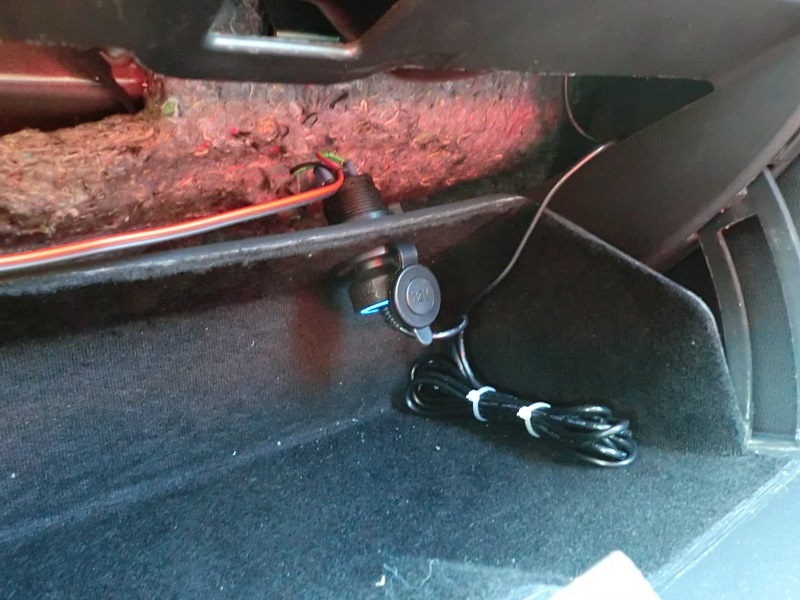

Давно хотел переделать проводку под дополнительное питание. Долго думал как сделать чтобы было удобно и лаконично. Антирадаром не пользуюсь, а вот видеорегистратор и USB зарядное устройство необходимы. Ну и сделать надо было бы так, как по заводскому — с фишками. Когда надо снять консоль — отключил спокойно, а потом заного подключил без проблем.

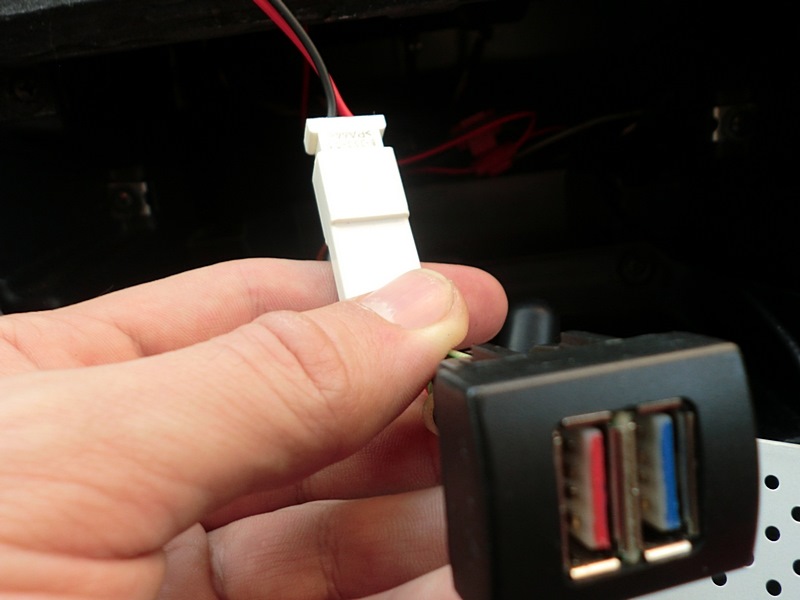

У зарядного устройства тоже переделал способ подключения. Добавил фишки к клеммам и теперь удобно подключать заглушку. Ну и смотрится не колхозно вобщем…

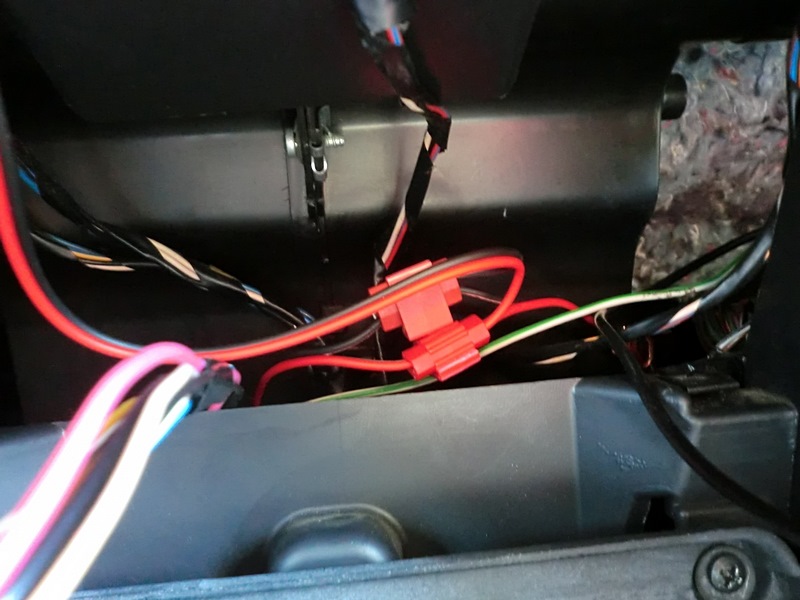

Сам плюс взял с 10 контакта МУС. Плюсовой провод у меня ранее был уже выведен с контакта МУС. Но вот минусовой провод пришлось переделать. Сама клемма, присоединенная на шпильке к кузову была плохо обжата и провод на соплях торчал. Да и сам провод был меньшего сечения чем плюсовой. Взял новую клемму и обжал по новой с нужной длиной и сечением провода. Естественно не забыл про предохранитель на это дело. С помощью красного делителя сделал разветвление с плюсом на тумблер, который будет использован для запуска усилителя. Потому что штатное ГУ от Гранты по REM проводу выдает всего лишь 8,5В. Да и через тумблер удобнее будет отключать сабвуфер, когда тот не требуется.
Прикуриватель + USB в верхний бардачок
Так как верхний бардачок лишён «плюшек», сразу после его постройки стал задумываться о внедрении в него прикуривателя, ну и так как удалось по хорошей скидке на WB урвать разветвитель на 2 USB с гнездом прикуривалеля, то решил поставить его.
Ранее был проложен для этого дела провод, через предохранитель прямо с блока предохранителей. Для реализации задуманного потребовалось отпаять штатные провода от разветвителя и заодно переделать подключение USB, дабы исключить его постоянную работу, кинув два провода на выключатель.

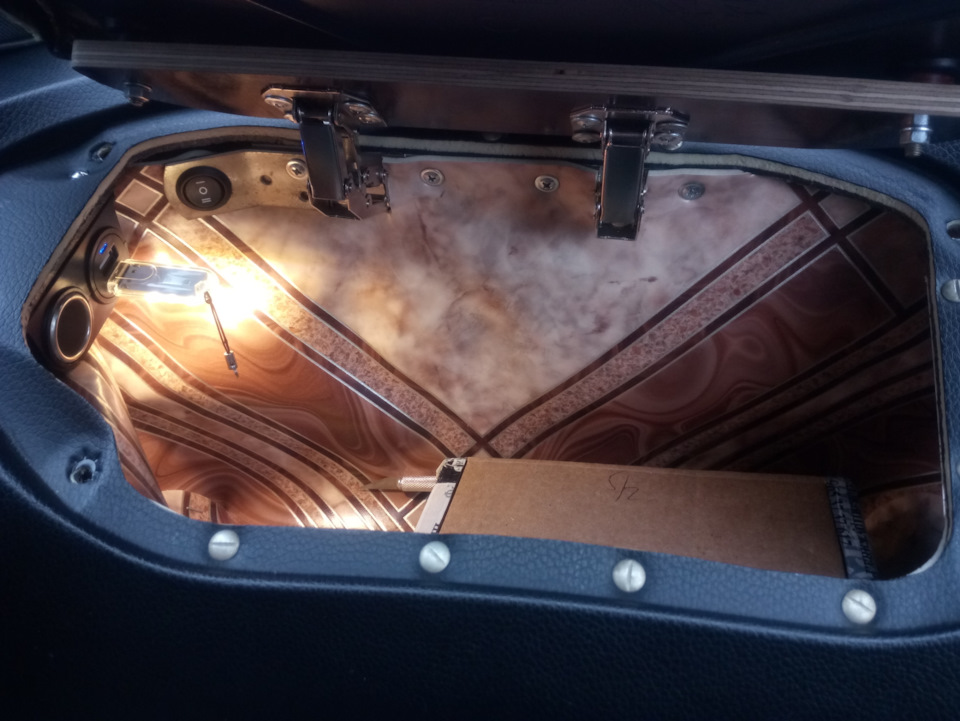

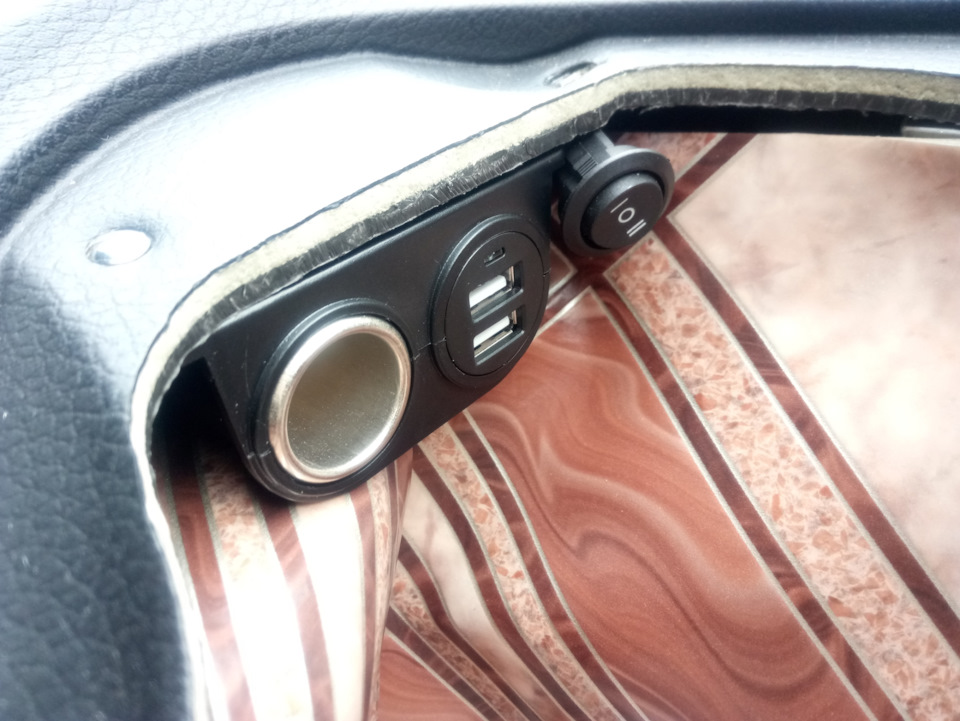

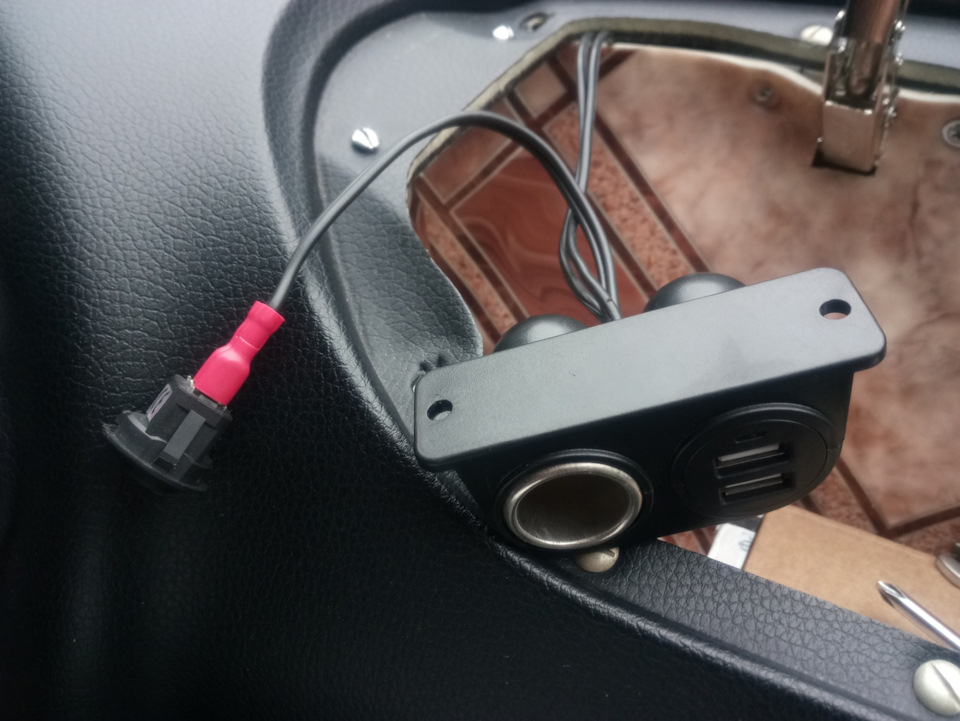

После подгонки по месту и установки этого безобразия вышло так.

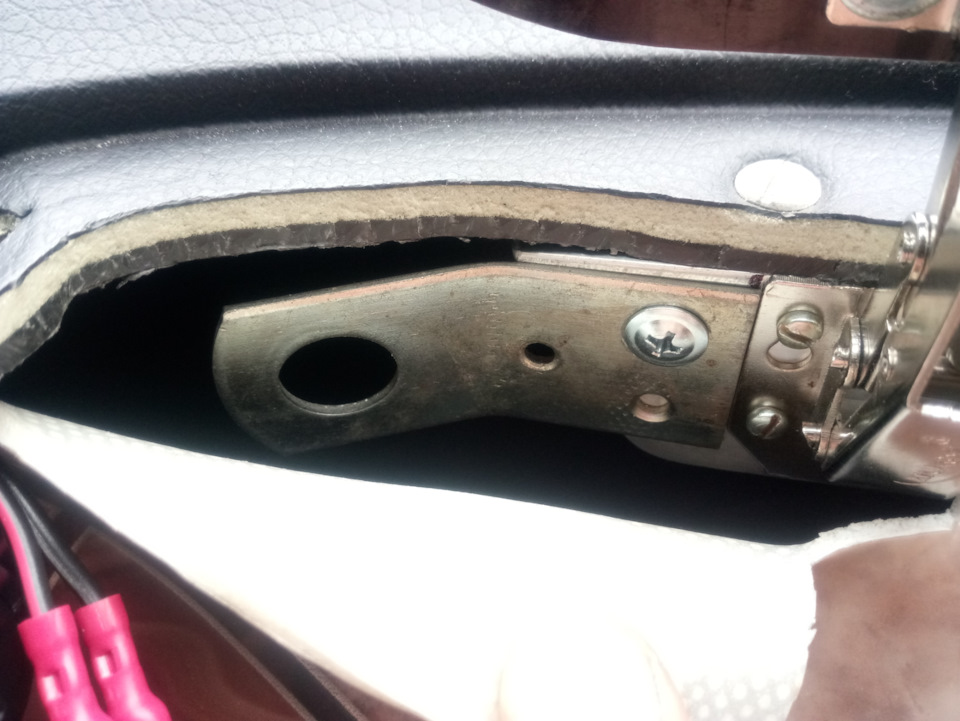

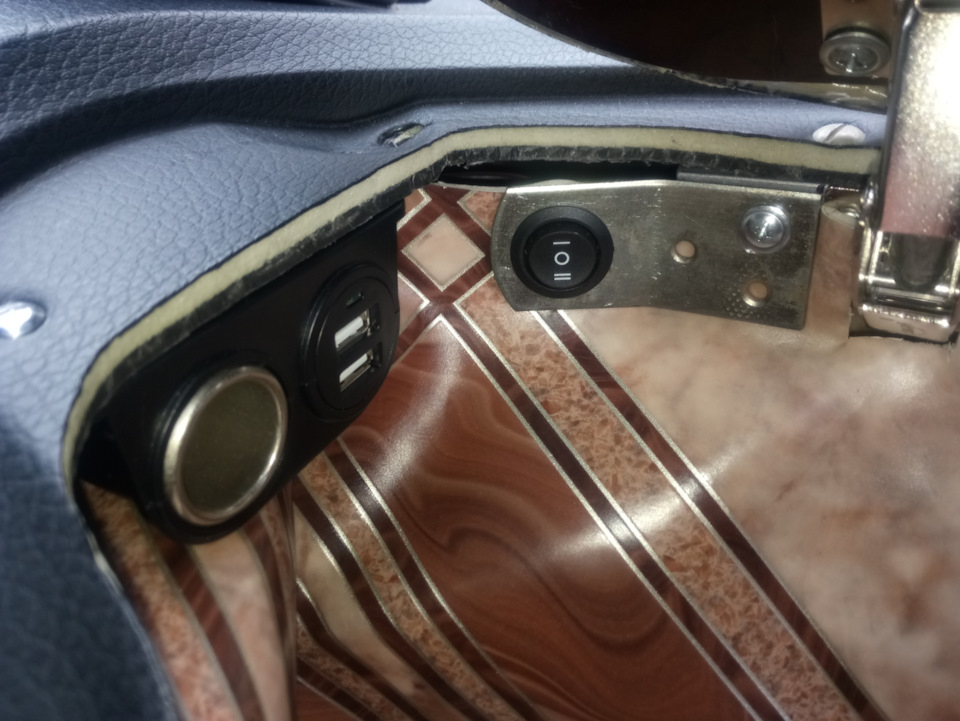

Для установки выключателя была найдена скоба для навесного замка и подогнута по месту.
Дремелем в ней расширил отверстие до 20 мм под выключатель и поставил на место.
Осталось для надёжности крепления прикрутить вторым шурупом и для эстетики покрасить.

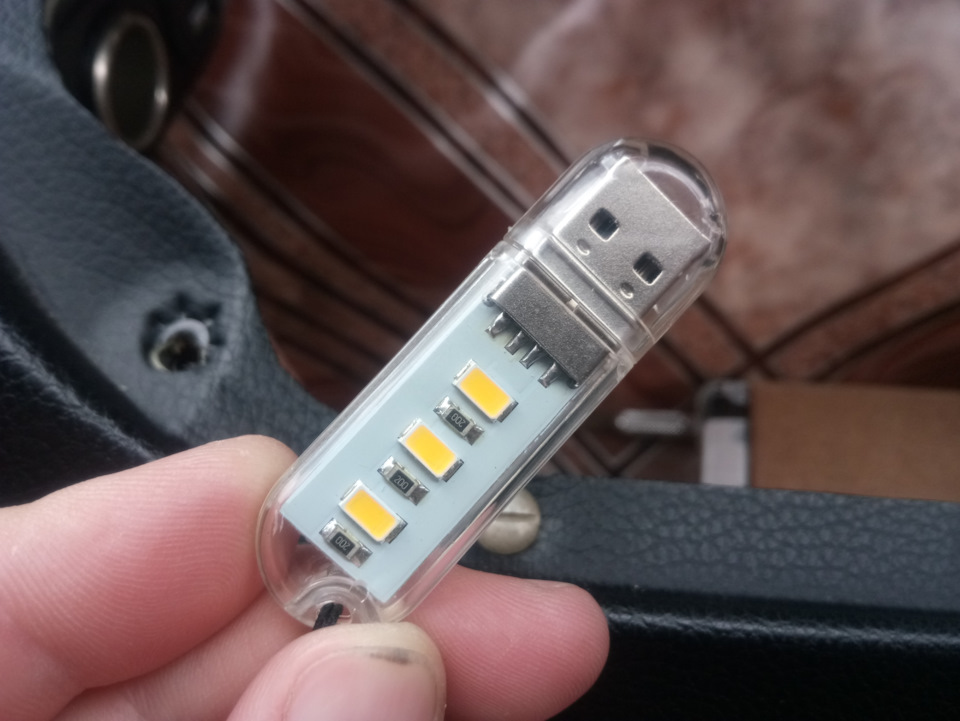

Для реализации подсветки, дома в загашнике, был найден USB-светильник.
Теперь темнота здесь не страшна.

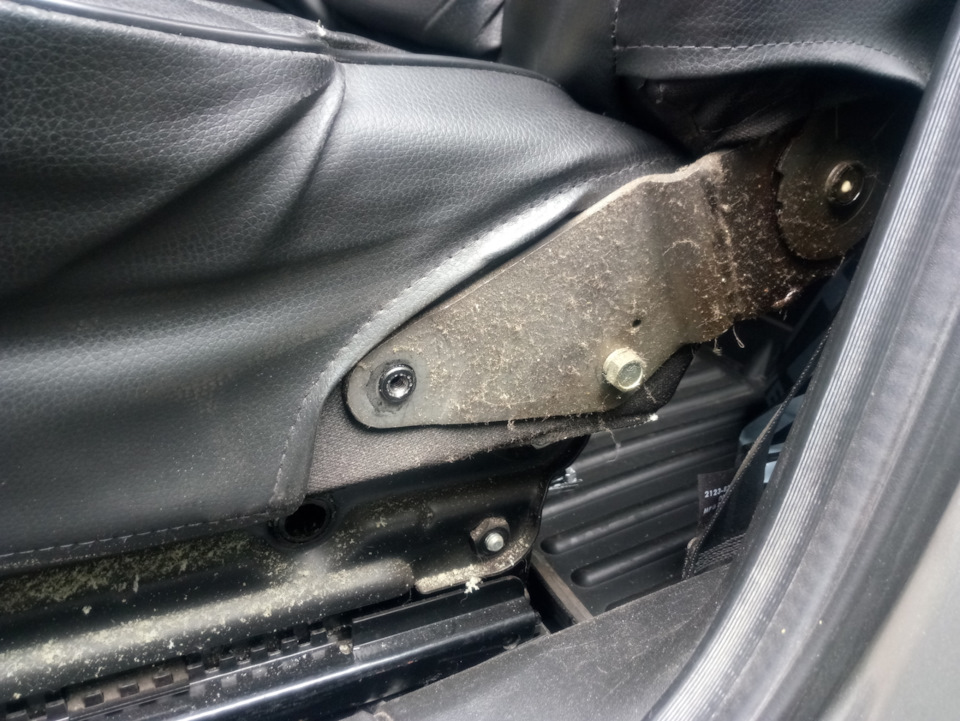

Так же вчера купил лист 9 мм фанеры (думаю этого будет достаточно, всё равно будет укладываться на некое подобие рамы) на фальшпол и постройку спального места, но пока думаю, как это реализовать. Ещё и передние сиденья у меня без крюков и чтобы их можно было откинуть вперёд, потребуется выкрутить болты.
В общем, сижу думаю, как что сделать…
Chevrolet Niva 2012, двигатель бензиновый 1.7 л., 79 л. с., полный привод, механическая коробка передач — своими руками
Машины в продаже
Комментарии 8
Почему бы не оклеить линолеум карпетом. смотреться будет лучше в разы. да и звякать барахло перестанет.
Если бы оно звякало… А так, наверное буду переделывать, думаю, какой материал использовать вместо линолиума.
да вроде и так норм. я видел как люди делают из фанеры. потом увидил твой вариант. мне даже больше понравился линолиум мягкий гнется как хочешь, любую форму можно придать термофеном. Вес в бардачкеу мелочевки, не много, потому эта идея имеет место быть в жизни почему бы и нет, а вот внешний вид ужасен. ) оклей карпетом черным, есть с клеевой основой, будет гораздо лучше.
Я хочу с мягкого пластика сделать, как в канистрах, да чуть побольше, расширив в сторону приборки, а то у меня этот «карман» вышел немного зауженным в ту сторону.
Прикуриватель в бардачок (убираем провода от регистратора)
Доброго времени суток!
На праздниках выбралась свободная минутка и решил в машине убрать провода от регистратора.
Мутить с проводкой и проводами не было желания, поэтому было решено прикупить удлинитель прикуривателя.
Вот собственно говоря и все! Все гениальное просто)
Hyundai Solaris Hatchback 2012, двигатель бензиновый 1.6 л., 123 л. с., передний привод, автоматическая коробка передач — аксессуары
Машины в продаже
Комментарии 12
Есть два гнезда в чем отличия?
не знаю, мне по душе убрать с глаз все сопли )) и висюльки всякие на зеркале ещё с автошколы не люблю )) так что не плюсую, извиняй ))
Да ничего) как говорится на вкус и цвет кирпичи разные))) у каждого свое мнение))) я ведь не навязываю) ты прав, я прав — идиллия)
по мне дак это не очень правильно было так сделать, во первых провод торчит, во вторых если понадобится старая розетка а я смотрю там прям всё доталово натянуто, неудобно получится, можно было просто запаяться к проводам внутри прикуриватели и вывести розетку в барачок ещё одну, гораздо удобнее вышло бы)))
Провод торчит и его практически незаметно, вторая розетка прикуриватель мне не очень нужна, да и паять провода и врезаться в провода не хочу
а зачем он в бардачке нужен? чтоб телефон заряжать только?
Объясняю. Провода от регистратора торчали и были на виду. Чтобы не мешались я просто сделал удлинитель в бардачок, куда воткнул вилку от регистратора. Провода от него провел за обшивкой стойки. Для зарядки телефона у меня на передней панели осталась розетка на 12 вольт. Вот и все. Просто. Удлинитель так воткнул, потому что не хочу резать провода.
А я припаялся к проводам) И прикуриватель, и розетка всегда свободны теперь) Никогда не нравились кучи проводов по салону…
ну я пока не хочу влезать в провода) меня так устраивает)
Я не говорю, что это плохо) Но, так как я иногда могу покурить в авто, то мне нужны и прикуриватель и розетка под зарядник для телефона. Поэтому и припаивался к проводам)
ну согласен) у каждого свои обстоятельства)))) мне нужна только розетка)))
