Звуковой сигнал ВАЗ 2107: устройство, неисправности и ремонт
Правила дорожного движения запрещают эксплуатацию автомобиля с неработающим звуковым сигналом. Поэтому автовладельцы должны периодически проверять работоспособность этого сигнала и оперативно устранять его неисправности.
Звуковой сигнал ВАЗ 2107
Производитель ВАЗ 2107 оснащал автомобиль двумя вариантами звукового сигнала (ЗС). В первом случае устанавливались два звуковых элемента (ЗЭ) низкой и высокой тональности (типы сигнала С-304 и С-305), что позволяло получать громкий и объёмный звук. Эти элементы монтировались на металлическом кронштейне в подкапотном пространстве около радиатора системы охлаждения.
Второй вариант предполагал установку одного ЗЭ типа 20.3721–01, также расположенного на кронштейне перед радиатором охлаждения. Все звуковые элементы неразборные и ремонту не подлежат.
Назначение звукового сигнала
Звуковой сигнал предназначен для предупреждения участников дорожного движения об опасности и предотвращения ДТП. Подаётся сигнал путём нажатия на кнопку ЗС, которая расположена на рулевом колесе.
Правила дорожного движения ограничивают применение ЗС двумя ситуациями.
ПДД Глава 19.10. Звуковые сигналы могут применяться только:
– для предупреждения других водителей о намерении произвести обгон вне населённых пунктов;
– в случаях, когда это необходимо для предотвращения дорожно-транспортного происшествия.
Правила дорожного движения Российской Федерации
http://www.pdd24.com/
В первом случае ЗС информирует водителя опережаемого автомобиля перед началом манёвра. Ситуации, подпадающие под второй пункт ПДД, более разнообразны. Возможны следующие варианты.
Таких случаев очень много. Своевременное и обоснованное использование ЗС позволит участникам дорожного движения избежать больших неприятностей.
Устройство звукового сигнала ВАЗ 2107
В корпусе ЗЭ расположена металлическая мембрана, которая совершает колебания за счёт перемещений металлического якоря. Эти колебания и являются источником звука. Сам якорь приводится в движение магнитным полем, создаваемым катушкой с обмоткой.
Принцип действия ЗС ВАЗ 2107 следующий. Возникающее при подаче напряжения на катушку электромагнитное поле выталкивает якорь мембраны, который, в свою очередь, размыкает прерыватель и отключает катушку. В результате мембрана возвращается в исходное положение, и якорь снова замыкает контакты прерывателя. В результате повторения таких циклов мембрана вибрирует, издавая звук.
Электрическая схема подключения звукового сигнала ВАЗ 2107
Схема подключения звукового сигнала ВАЗ 2107 с двумя элементами разной тональности довольно проста.
Принцип действия звукового сигнала ВАЗ 2107
На клеммы звуковых элементов через реле, предназначенное для замыкания и размыкания электрической цепи с высокой нагрузкой, подаётся напряжение. Это реле, управляемое током небольшой силы, позволяет избежать перегрузки некоторых элементов управления. Его неисправность может привести к перегреву управляющих кнопок и тумблеров и выходу их из строя.
При замыкании контактов кнопки включения сигнала клемма 85 реле соединяется с массой (отрицательной клеммой аккумулятора). При этом с генератора постоянно подаётся плюс на клеммы 86 и 30 реле ЗС. Клеммы 85 и 86 являются минусом и плюсом катушки реле. При подаче на них напряжения замыкается контакт между клеммами 30 и 87. На последнюю клемму, которая соединена с положительным контактом, через замыкающий контакт подаётся плюс. В результате при постоянно подключённом к массе отрицательном контакте ЗЭ срабатывает звуковой сигнал.
Неисправности звукового сигнала ВАЗ 2107
Неисправности звукового сигнала ВАЗ 2107 бывают трёх видов:
Слабый или неестественный звук сигнала
Со временем звук сигнала может стать тихим, хриплым или прерывистым. Причиной этого обычно является неисправность ЗЭ или плохой контакт на его клеммах. Внутрь звукового элемента может попасть грязь и вода. В результате механизм подвергается коррозии, а мембрана начинает двигаться с трудом или полностью заклинивает. Также может выйти из строя обмотка катушки сигнала, однако происходит это довольно редко.
Для диагностики ЗС подключается напрямую к аккумулятору. Для этого используют дополнительные провода или снимают ЗЭ. Если результат тот же, неисправен звуковой элемент. Так как он неразборный, почистить его невозможно. Можно попробовать расшевелить мембрану, вращая регулировочный винт.
Бывали случаи, когда восстановить работу сигнала помогала, так сказать «шоковая терапия». Заклинившую мембрану можно расшевелить, хорошенько постучав по сигналу ручкой отвёртки. А ещё лучше снять сигнал с автомобиля и постучать им о деревянную поверхность. Можно также попробовать продуть его сжатым воздухом. Мембрана может освободиться и сигнал продолжит функционировать. Делать это стоит в том случае, когда уже ничего не остаётся, кроме как купить новый сигнал.
Регулировка и замена звукового сигнала
Отрегулировать сигнал можно без его демонтажа. Делается это следующим образом:
Вращением регулировочного винта достигается максимально громкий и чистый звук сигнала.
Таким же образом регулируется второй ЗЭ, предварительно отключив первый.
Новый звуковой сигнал устанавливается в обратном порядке.
Неисправности реле и предохранителя
Если звуковой элемент исправен, а сигнал не работает, следует искать место обрыва электрической цепи.
В первую очередь проверяется предохранитель ЗС номиналом 16 А или 20 А, расположенный в монтажном блоке под номером F7. Через этот же предохранитель подключён электродвигатель вентилятора радиатора охлаждения. Если предохранитель часто перегорает, можно увеличить его номинал до 25 А. Это позволит компенсировать нагрузку при одновременной работе вентилятора и звукового сигнала.
Если предохранитель цел, проверяется реле ЗС — вытаскивается из посадочного места с помощью пластикового экстрактора, который находится в монтажном блоке, и проверяется мультиметром.
Порядок проверки реле звукового сигнала
Проверка реле звукового сигнала осуществляется в следующем порядке:
Для тех у кого нет мультиметра, можно воспользоваться личным опытом автора. Вместо мультиметра, используется любая лампочка на 12 В. Соединяем 86 и 85 клеммы с «+» и «–» соответственно, далее подсоединяем «–» от лампочки на массу или «–» клеммы аккумулятора. Подсоединяем «+» от аккумулятора к клемме 30 и затем от клеммы 87 на «+» лампочки. В этом случае цепь, питающая лампочку, прерывается контактом в реле. Соответственно, если лампочка загорелась, реле сработало. При срабатывании реле отчётливо слышен щелчок, по нему можно определить работает реле или нет, но это не гарантирует правильного результата проверки, потому что контакты в реле могут быть ржавыми или окислившимися.
Неисправность кнопки включения ЗС на руле
Если при диагностике ЗЭ, предохранителя и реле ЗС неисправностей не выявлено, то необходимо проверить кнопку включения сигнала на руле. Так как сам руль постоянно вращается, а необходимость подачи звукового сигнала может возникнуть в любой момент, между рулём и рулевой колонкой имеется подвижный контакт. С помощью этого контакта можно замкнуть цепь даже при повороте руля. Кроме этого, в самой кнопке есть ещё два контакта, позволяющие водителю подать сигнал как левой, так и правой рукой. Любой из этих контактов (чаще всего подвижный) может выйти из строя. В этом случае нужно его почистить и убедиться в работоспособности кнопки. Делается это следующим образом.
Снимаем кнопку с руля и отсоединяем провод от контакта на руле.
Надфилем или наждачной бумагой зачищаем подвижный контакт, расположенный около вала на рулевой колонке. Слегка подгибаем контакт вверх (в сторону руля).
Очищаем от грязи и остатка смазки, зачищаем наждачной бумагой и покрываем графитовой смазкой часть подвижного контакта в форме кольца, расположенную на руле. Это избавит от скрипа и обеспечит хорошее соединение.
На снятой ранее кнопке сигнала чистим оба контакта.
Извлекаем и зачищаем провода и контакты, извлечённые из кнопки.
Видео: диагностика и ремонт звукового сигнала ВАЗ 2107
Установка на звуковой сигнал ВАЗ 2107 дополнительной кнопки
Подвижный контакт между рулём и рулевой колонкой ВАЗ 2107 со временем выходит из строя. Его лапка теряет упругость, и части контакта перестают соприкасаться. Для предотвращения такой ситуации автовладельцы часто устанавливают для подачи звукового сигнала дополнительную кнопку, дублирующую функции кнопки на руле, то есть соединяющую реле с массой. Устанавливается она в любое удобное место, чаще на панель приборов около руля.
Устанавливается дополнительная кнопка следующим образом.
Подключённая таким образом кнопка будет повторять функции кнопки на руле.
Личная практика показывает, что пользоваться кнопкой сигнала, установленной на панели приборов, неудобно. Привыкнуть к ней не получится настолько, чтобы, не посмотрев на неё, оперативно подать звуковой сигнал. В итоге теряются драгоценные доли секунды тогда, когда они могут оказаться жизненно важными. Стоит потратить деньги и уделить немного времени, чтобы починить сигнал на руле.
Установка на ВАЗ 2107 пневматического звукового сигнала
Некоторые автовладельцы устанавливают на ВАЗ 2107 мощный пневматический звуковой сигнал. Монтаж такого устройства довольно прост. Потребуется болгарка, дрель и стандартный набор слесарных инструментов.
Сначала нужно определить, где будет расположен клаксон и компрессор, а затем изготовить кронштейны для их крепления. Обычно пневмосигнал устанавливается за декоративной решёткой перед радиатором.
Монтаж выполняется в следующем порядке:
Устанавливаем на кронштейны пневмоклаксон.
На кронштейнах штатного сигнала или на панели около радиатора монтируем компрессор.
Соединяем клаксон и компрессор шлангом из комплекта пневмосигнала.
Если потребляемый компрессором ток больше 5 А, по описанной выше схеме для подстраховки нужно будет установить дополнительное реле.
Пневматический гудок — непрактичная вещь, потому что он снабжён компрессором, который включается с задержкой. Компрессор недолговечен и может быстро потребовать замены, к тому же в сильные морозы может произойти отказ в работе компрессора и сигнал не прозвучит.
На практике алгоритм монтажа пневмоклаксона определяется его размерами, видом, конструкцией креплений и т. п.
Видео: пневматический звуковой сигнал на ВАЗ 2107
Таким образом, диагностировать неисправность и отремонтировать звуковой сигнал ВАЗ 2107 довольно просто. Сделать это сможет даже неопытный автовладелец, имеющий перед глазами инструкции специалистов. Замена штатного сигнала на пневматический также не представляет большой сложности.
Кнопка звукового сигнала (Оживление)

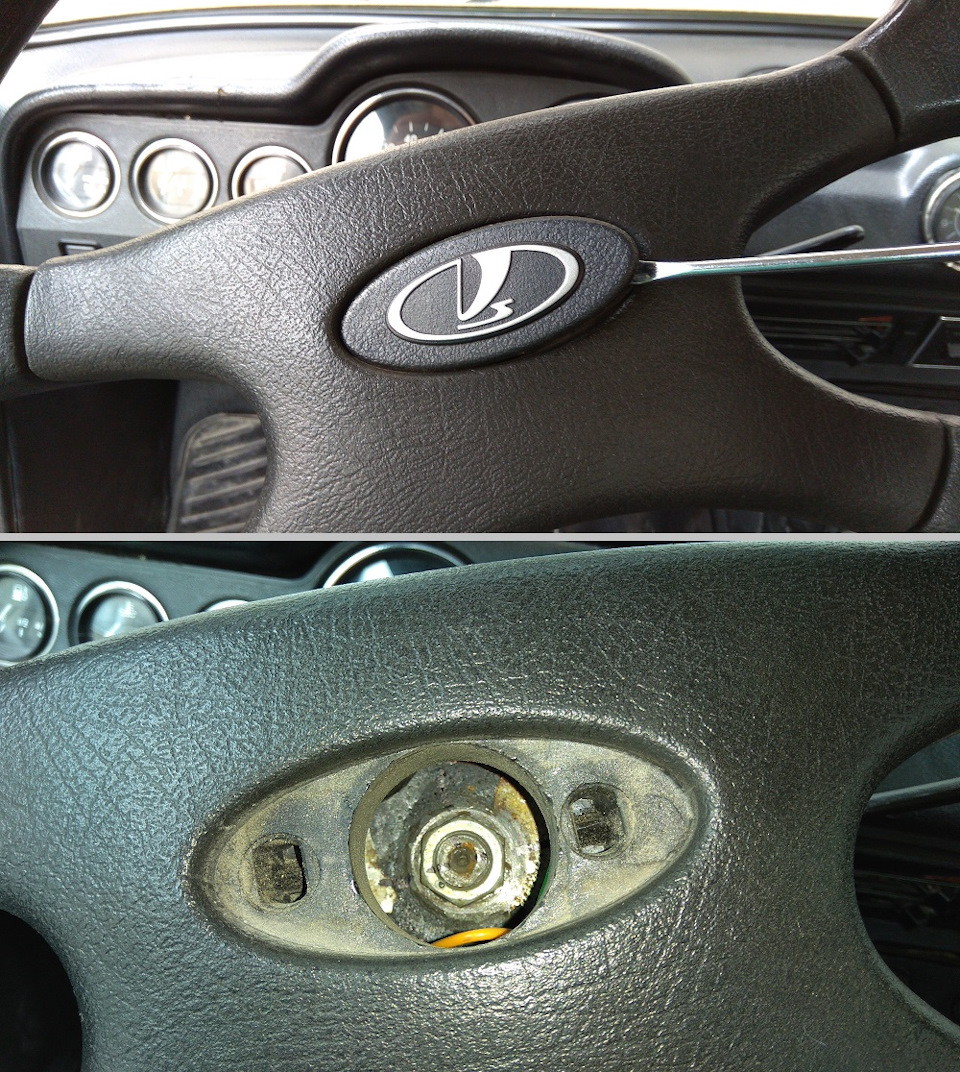

Снимается элементарно, снимаем накладку, откручиваем головкой гайку, что бы потом быстро выставить руль в нужное положение пометил маркером (так то там есть специально разведенные шлицы, не промахнешся, но дольше искать) и сдергиваем руль. Будьте осторожны, сбивая руль не получите рулём в глаз. 🙂
Используя очиститель салона и тряпочку натер рулевое колесо, взглянув на тряпку — ясно, что не зря.

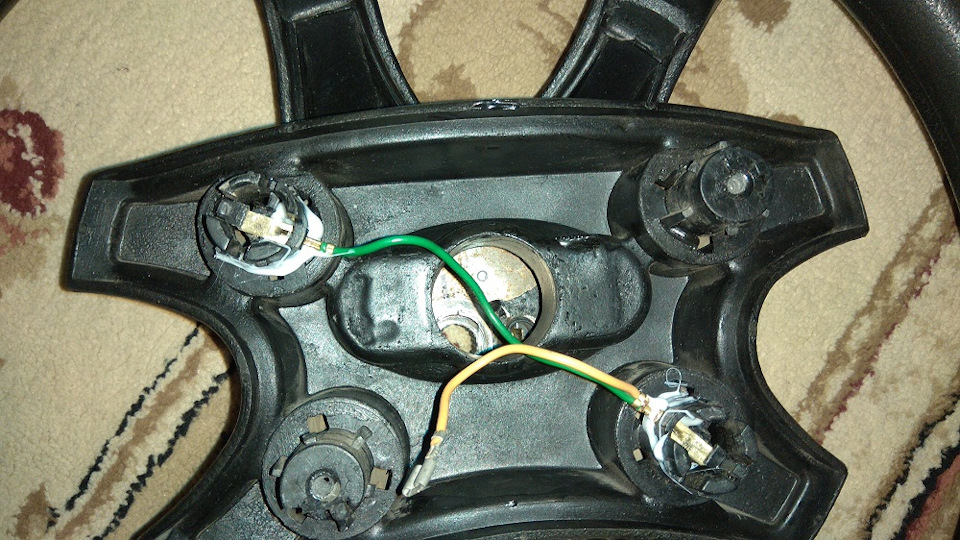

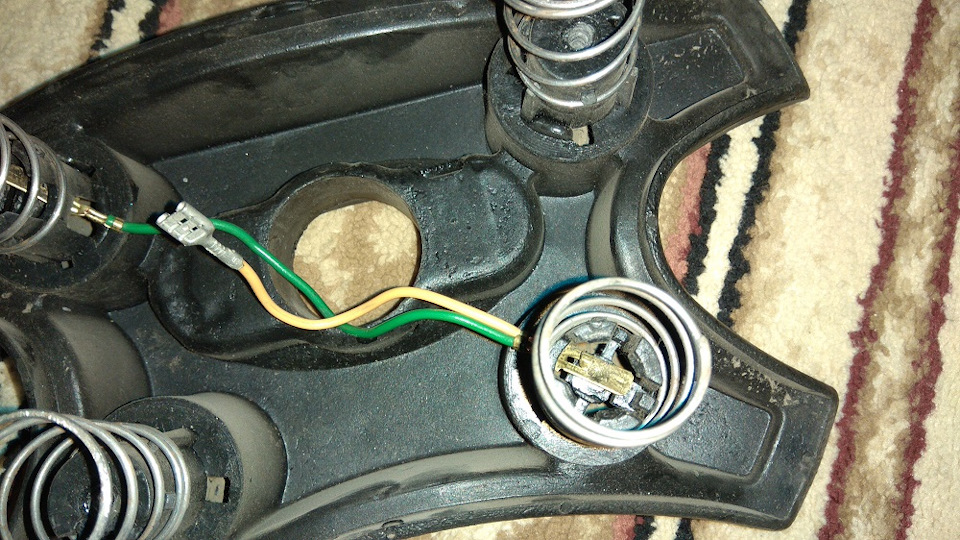

Одной из проблем является то что крепления контактов ослабляются или отламываются, поэтому контакты закрепил термоклеем.
Основной же проблемой именно залипания сигнала и перекос клавиши являются сломанные ограничители.

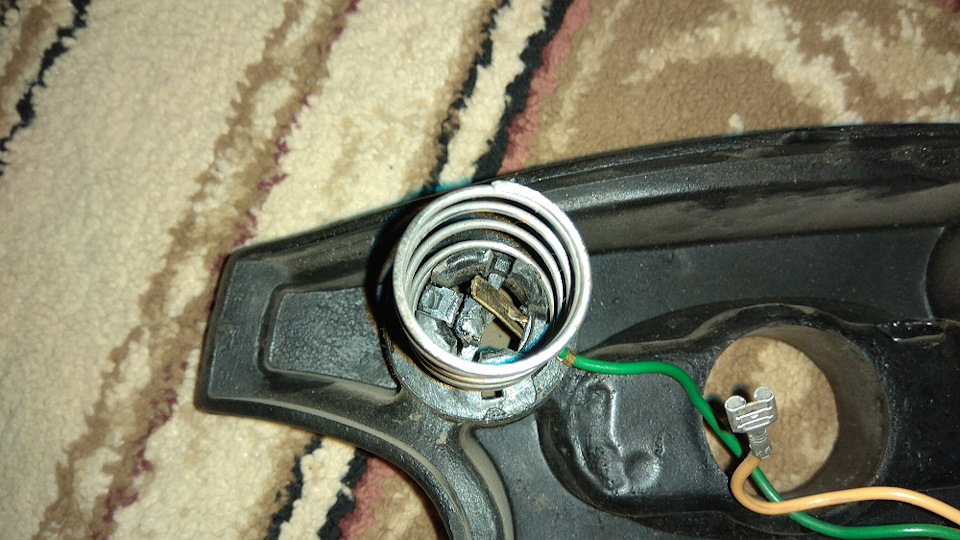

На основании прикручены гайками две пластиковые шайбы, они раскалываются, а на ответной части на самой клавише, где расположены контакты есть захваты, они тоже обламываются и за счет этого система не выполняет функцию фиксатора, а наоборот мешает ходу клавиши и клинит на перекос.

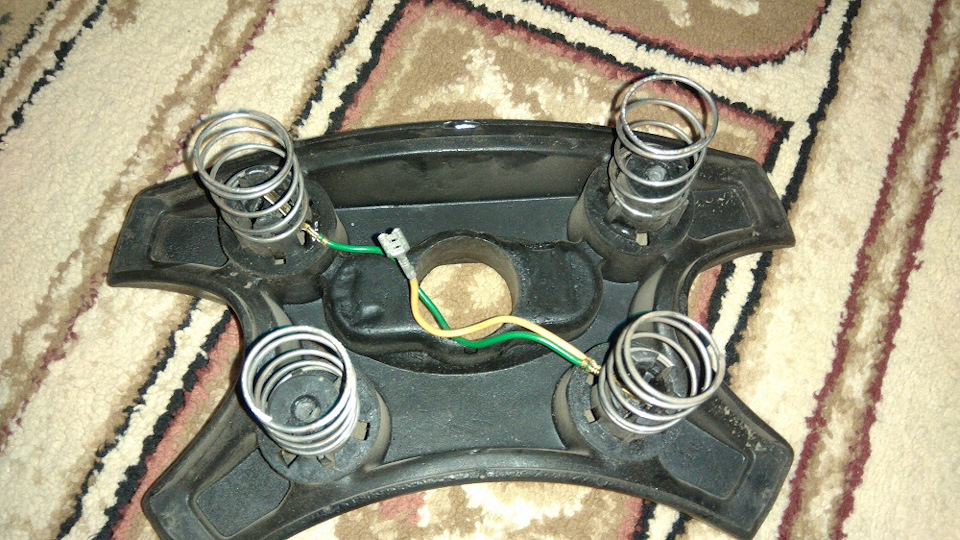

Убрал пластиковые шайбочки и теперь кнопка висит только на двух штатных болтах, отрегулировал ими положение как это возможно и готово!
Больше проблем с залипанием и срабатыванием сигнала не было… тьфу-тьфу-тьфу…
Внешний штатный вид не изменён.
Я доволен проделанной работой, повозился в своё свободное время с игрушкой!
Дочитавшим или досмотревшим картинки — спасибо за то, что зашли и Удачи вам! 😉
Звуковой сигнал на авто: принцип работы,виды,установка,неисправности.
Подключите один контакт мультиметра к минусу цепи, а вторым подключитесь к массе. Благо выбор огромен, от простых недорогих двутональных с неплохим звучанием до компрессорных сигналов. Реле четырех контактное, подключение. Вот тут-то многие автовладельцы и задумываются про замену штатного звукового сигнала на альтернативный. А так же сделает срабатывание сигналов четким. Правильно, для снятия нагрузки с проводки авто которая с руля идёт. Ведь громкость и звучание штатных сигналов как на большинстве отечественных автомобилей, так и на многих иномарках оставляют желать лучшего. Если мы хотим добавить нашему сигналу убедительности, его просто необходимо заменить на что то более серьезное. При такой проблеме работу клаксона можно будет восстановить, поскольку она не нарушена. Купил такие сигналы производства ЛЭТЗ без кронштейнов: Ставить решил за решетку радиатора, так как под капотом звук получился бы все же немного приглушенным. Для этого надо использовать й контакт. Рассмотрим подключение противотуманок. Установка сигнала (клаксона) через реле на Toyota CROWN S171
Как вывести сигнал на отдельную кнопку
Звуковой сигнал или клаксон — это элемент безопасности, который должен быть рабочим в любом автомобиле. Благодаря этому устройству можно предотвратить ДТП, именно поэтому его работоспособность очень важна. Как быть, если не работает клаксон, и как подключить сигнал после ремонта? Ответы на эти вопросы вы найдете ниже.
Электронные сигналы
Главной частью электронных гудков является чип, который генерирует звук нужной частоты и передаёт его на громкоговоритель устройства. Громкость сигнала может достигать 110 дБ, а частотный диапазон весьма обширен и в каждой отдельной модели может быть совершенно разным.
Их монтаж можно производить практически на любом автомобиле независимо от габаритов и напряжении электрической цепи. Электронные клаксоны могут работать как от 12, так и от 24 В. Устройство может воспроизводить как однотонные звуки, так и различные мелодии.
Стоит помнить, что музыкальный гудок может стать причиной нежелательного внимания сотрудников ДПС в случае, если мелодия напоминает спецсигнал. При этом на водителя может быть наложен штраф.
Как устроен клаксон автомобиля?
Рассмотрим универсальную схему устройства звукового сигнала автомобиля:
В соответствии со схемой подключения, когда водитель жмет на кнопку управления, через обмотку начинает проходить ток, который в итоге намагничивает сердечник, в свою очередь притягивающий якорь. С этим якорем начинает перемещаться и стержень, прогибающий мембрану, а благодаря гайке происходит размыкание контактов, что способствует прерыванию электроцепи. Все элементы, в частности, диск, стержень, якорь и прочие, посредством пружины и мембраны возвращаются в начальное положение. При этом контакты смыкаются, что опять приводит к прохождению тока через обмотку. Процесс размыкания контактов осуществляется при нажатии на клавишу клаксона на руле (автор видео — канал pribambas sender).
Возможные неисправности: признаки и причины
По каким признакам можно определить, что автомобильный клаксон нуждается в ремонте:
Что касается причин, из-за которых устройство может выйти из строя, то их множество:
Диагностика и ремонт сигнала своими руками
Проверка с ремонтом выполняются так:
Вопрос:
Как убрать режим подсветки, деньночь или вывести на отдельную кнопку (на японке)
Ответ:
Тебе нужен 8 пин, там как раз сигнал управления освещением. Само собой прежде чем резать — прозвони его, т.к. по понятным причинам проверить не могу. По цвету глянь его — а то у меня нередко по схеме перевернута колодка получается. На RHD он Y/R — это желтый с красной полосой. Схема:
Распиновка колодки М61 (она тебе как раз нужна).
Вот описание 8 пина.
Да, и ещё. Возможно какие-то функции могут отключиться, которые завязаны на этот сигнал. Какие — не скажу. Проверь всё, когда резанешь его.
Решение:
Ура! Свершилось. Нашел провод активирующий ночной режим. Вывел его на отдельный выключатель и всё. Теперь по желанию включается(авто или вручную). Провод находится на колодке идущей к dvd, желтый с красной полоской.
Основная функция звукового сигнала автомобиля заключается в дополнительном оповещении/предупреждении иных участников дорожного движения о возможном создании потенциально опасной ситуации.
Вовремя данный звуковой сигнал способен предупредить пешехода, велосипедиста, другого автовладельца о том, что существует высокая вероятность ДТП.
По этой причине работоспособность кнопки автомобильного сигнала очень важна, а на территории Российской Федерации вообще запрещается эксплуатация транспортных средств с подобной неисправностью.
Что может стать причиной несрабатывания кнопки сигнала на руле автомобиля ВАЗ?
Часть возможных причин неисправности можно обнаружить в подкапотном пространстве:
Звук клаксона — основной инструмент коммуникации водителя и пешехода. Относитесь к его выбору и состоянию серьёзно, ведь эксперименты в таком деле могут окончиться весьма печально. В инструкции по установке каждого гудка машины описаны характеристики: уровень громкости, частота и расстояние действия устройства. Практические характеристики приоритетнее, нежели тюнинг. Выбирая излучатель, в первую очередь обращайте внимание на уровень безопасности и надёжности, избегайте экспериментальных моделей.
Как снять и отремонтировать кнопку сигнала на руле на примере ВАЗ 2107
Выполнить самостоятельный ремонт кнопки сигнала на руле ВАЗ 2107 не составит большого труда.
Для этого достаточно ознакомиться со следующей инструкцией:
ВИДЕО ИНСТРУКЦИЯ » alt=»»>
Иногда, при постоянном/частом давлении на сигнальный контакт, язычок этого элемента может поломаться.
Некоторые автовладельцы предпочитают восстанавливать его целостность с помощью пайки. Но это дает только кратковременный результат.
Наиболее эффективное решение — замена подрулевого переключателя:
Звуковой сигнал или клаксон — это элемент безопасности, который должен быть рабочим в любом автомобиле. Благодаря этому устройству можно предотвратить ДТП, именно поэтому его работоспособность очень важна. Как быть, если не работает клаксон, и как подключить сигнал после ремонта? Ответы на эти вопросы вы найдете ниже.
Установка нового гудка по ГОСТу
В стандартах не описаны критерии по характеристикам сигнала — нарушением является только его отсутствие как такового. Проверку относительно нормы проходят только высокочастотные излучатели, причём основная из частот должна быть постоянной и не меняться под разным воздействием электричества. Плохо подобранный гудок машины может вызывать неприятности на дороге, раздражая как самого водителя, так и пешеходов. Следует заметить, что звуки, имитирующие сирены служебных машин могут привести к плохим последствиям.
Стандартная частота сигнала автомобиля колеблется в диапазоне от 320 до 440 Гц. Это обусловлено медицинскими требованиями. При приобретении пневматических излучателей с несколькими тональностями выбирайте такой, который не помешает вам самим, либо позаботьтесь о повышении звукоизоляции в автомобиле. Убедитесь, что аккумулятор машины совместим с желаемым устройством. Несколько сигналов заставляют стандартную батарею стремительно садиться, потребляя до 25 ампер.
Внимание следует обратить на пространство под капотом. Некоторые сигналы, имеющие защитную решётку, допустимо устанавливать снаружи, что нельзя сказать об «улитках».
Сигналы имеют подробные инструкции по монтажу, но основные принципы всегда схожи: потребуется соединить гудок машины с источником энергии через реле или прерыватель.
Крепление является отдельной темой: в базовом наборе может отсутствовать деталь, которая требуется для фиксации конкретно на вашем автомобиле, поэтому готовьтесь к покупке провода с хорошей защитой нужной длины, если ровная поверхность для установки окажется слишком далеко от аккумулятора.
Диагностика и ремонт сигнала своими руками
Проверка с ремонтом выполняются так:
Вопрос:
Как убрать режим подсветки, деньночь или вывести на отдельную кнопку (на японке)
Ответ:
Тебе нужен 8 пин, там как раз сигнал управления освещением. Само собой прежде чем резать — прозвони его, т.к. по понятным причинам проверить не могу. По цвету глянь его — а то у меня нередко по схеме перевернута колодка получается. На RHD он Y/R — это желтый с красной полосой. Схема:
Распиновка колодки М61 (она тебе как раз нужна).
Вот описание 8 пина.
Да, и ещё. Возможно какие-то функции могут отключиться, которые завязаны на этот сигнал. Какие — не скажу. Проверь всё, когда резанешь его.
Решение:
Ура! Свершилось. Нашел провод активирующий ночной режим. Вывел его на отдельный выключатель и всё. Теперь по желанию включается(авто или вручную). Провод находится на колодке идущей к dvd, желтый с красной полоской.
Основная функция звукового сигнала автомобиля заключается в дополнительном оповещении/предупреждении иных участников дорожного движения о возможном создании потенциально опасной ситуации.
Вовремя данный звуковой сигнал способен предупредить пешехода, велосипедиста, другого автовладельца о том, что существует высокая вероятность ДТП.
По этой причине работоспособность кнопки автомобильного сигнала очень важна, а на территории Российской Федерации вообще запрещается эксплуатация транспортных средств с подобной неисправностью.
Что может стать причиной несрабатывания кнопки сигнала на руле автомобиля ВАЗ?
Часть возможных причин неисправности можно обнаружить в подкапотном пространстве:
Как снять и отремонтировать кнопку сигнала на руле на примере ВАЗ 2107
Выполнить самостоятельный ремонт кнопки сигнала на руле ВАЗ 2107 не составит большого труда.
Для этого достаточно ознакомиться со следующей инструкцией:
ВИДЕО ИНСТРУКЦИЯ » alt=»»>
Иногда, при постоянном/частом давлении на сигнальный контакт, язычок этого элемента может поломаться.
Некоторые автовладельцы предпочитают восстанавливать его целостность с помощью пайки. Но это дает только кратковременный результат.
Наиболее эффективное решение — замена подрулевого переключателя:
Основная функция звукового сигнала автомобиля заключается в дополнительном оповещении/предупреждении иных участников дорожного движения о возможном создании потенциально опасной ситуации.
Вовремя данный звуковой сигнал способен предупредить пешехода, велосипедиста, другого автовладельца о том, что существует высокая вероятность ДТП.
По этой причине работоспособность кнопки автомобильного сигнала очень важна, а на территории Российской Федерации вообще запрещается эксплуатация транспортных средств с подобной неисправностью.
Что может стать причиной несрабатывания кнопки сигнала на руле автомобиля ВАЗ?
Часть возможных причин неисправности можно обнаружить в подкапотном пространстве:
На что обратить внимание
Хоть в ГОСТе и нет никаких требований (разве что штраф за отсутствие сигнала), важно помнить, что высокочастотные гудки нормируются, поэтому следите, чтобы основная частота была неизменной. Кроме этого, не стоит выбирать клаксоны, имитирующие паровоз или другие транспортные средства, которые пешеход или автолюбитель на «встречке» просто не ожидают услышать. Подумайте и о своем здоровье, так как медики не рекомендуют использовать сигналы с частотой более 440 Гц. Если вы планируете приобрести мощный многоголосый горн, то не забудьте позаботиться о качественной звукоизоляции в машине. Кроме этого, обратите внимание на следующие нюансы:
Можно уточнить, сколько мелодий воспроизводит гудок, а также, сколько у него в наличии раструбов.
Как снять и отремонтировать кнопку сигнала на руле на примере ВАЗ 2107
Выполнить самостоятельный ремонт кнопки сигнала на руле ВАЗ 2107 не составит большого труда.
Для этого достаточно ознакомиться со следующей инструкцией:
ВИДЕО ИНСТРУКЦИЯ » alt=»»>
Иногда, при постоянном/частом давлении на сигнальный контакт, язычок этого элемента может поломаться.
Некоторые автовладельцы предпочитают восстанавливать его целостность с помощью пайки. Но это дает только кратковременный результат.
Наиболее эффективное решение — замена подрулевого переключателя:
Неисправности звукового сигнала ВАЗ 2107
Неисправности звукового сигнала ВАЗ 2107 бывают трёх видов:
Слабый или неестественный звук сигнала
Со временем звук сигнала может стать тихим, хриплым или прерывистым. Причиной этого обычно является неисправность ЗЭ или плохой контакт на его клеммах. Внутрь звукового элемента может попасть грязь и вода. В результате механизм подвергается коррозии, а мембрана начинает двигаться с трудом или полностью заклинивает. Также может выйти из строя обмотка катушки сигнала, однако происходит это довольно редко.
Для диагностики ЗС подключается напрямую к аккумулятору. Для этого используют дополнительные провода или снимают ЗЭ. Если результат тот же, неисправен звуковой элемент. Так как он неразборный, почистить его невозможно. Можно попробовать расшевелить мембрану, вращая регулировочный винт.
Бывали случаи, когда восстановить работу сигнала помогала, так сказать «шоковая терапия». Заклинившую мембрану можно расшевелить, хорошенько постучав по сигналу ручкой отвёртки. А ещё лучше снять сигнал с автомобиля и постучать им о деревянную поверхность. Можно также попробовать продуть его сжатым воздухом. Мембрана может освободиться и сигнал продолжит функционировать. Делать это стоит в том случае, когда уже ничего не остаётся, кроме как купить новый сигнал.
Регулировка и замена звукового сигнала
Отрегулировать сигнал можно без его демонтажа. Делается это следующим образом:
Вращением регулировочного винта достигается максимально громкий и чистый звук сигнала.
Таким же образом регулируется второй ЗЭ, предварительно отключив первый.
Новый звуковой сигнал устанавливается в обратном порядке.
Неисправности реле и предохранителя
Если звуковой элемент исправен, а сигнал не работает, следует искать место обрыва электрической цепи.
В первую очередь проверяется предохранитель ЗС номиналом 16 А или 20 А, расположенный в монтажном блоке под номером F7. Через этот же предохранитель подключён электродвигатель вентилятора радиатора охлаждения. Если предохранитель часто перегорает, можно увеличить его номинал до 25 А. Это позволит компенсировать нагрузку при одновременной работе вентилятора и звукового сигнала.
Пневматические (воздушные) сигналы. Как сделать мощный сигнал
Принцип действия таких гудков напоминает старинные «гуделки», которые устанавливались на конных повозках и первых паровых автомобилях. Воздух движется из компрессора через специальную трубку, заставляя ее вибрировать и издавать довольно громкие звуки. Существуют очень много разновидностей, от1000р до 30 000 р. У нас же самая дешманская
1200р в местном авторынке Сегодня будем делать апгрейд сигналов. И так что для этого нужно: Сам сигнал типа фаа фаа Балон от использованного огнетушителя И электронный клапан. С первым пунктом можно справится легко, цена вопроса 1200-1800р в любом авторынке. А с оставшими двумя немного сложнее. И тут меня осенило, а что если вместо балона накопителя просто использовать второй насос. В любом случае насосы не самые мощные, прирост мощности будет, но не на 100% конечно, думаю в предалах 30% — 40% прирост мощности ждать стоит. Сразу скажу, никаких тестов с записью звука через камеру либо телефон не будет! Замеры производить тоже не чем. Будет сугубо личное мнение, верить или нет это ваше право. В любом случае громкость звука через камеру передать не реально. И так поехали. Для апгрейда нам понадобится: Сам сигнал типа фаа фаа Дополнительный насос Трубка тройник, чтоб врезаться. Сигнал у нас уже есть, Осталось купить насос на местном авторынке и тройник в хозмаге. Доп насос купил за 400, а медный тройник за 75р, почему медный, да просто такой попался, который подошёл по диаметру.
Прежде чем начнём, немного слов о доставке. Посылка пришла в чёрном простом пакете. Была замотана даже не в пупырку, а в тонкий поролон.
Забегая вперёд скажу: сама дудка пластиковая с хромированным напылением, имитация под метал, Даже больше скажу, все сигналы этой формы одинаковые, как будто их выпускают на одном заводе, хоть с Китая брать хоть, в местных магазинах. Внутри коробки всё стандартно: дудка, насос, шланг и крепёжные болты
И так. Все куплено для апгрейда. Правда насос попался синий, ну ничего страшного, они одинаковые.
Прикидываем как всё компоновать компактно.
Да все стыки в дудке лучше обмазать герметиком перед окончательной сборкой, так как не вызывают доверия, можно использовать любой автомобильный герметик, так как мы используем его как клей, чтоб ничего не открутилось от вибрации. В любом случае хуже не будет, так как мы всё же хотим добавить доп.насос, а это дополнительная нагрузка.
Слабонервным не смотреть
Старые сигналы были установлены между радиатором и решёткой
Открываем 4 винта и аккуратно отгибаем пластиковую решётку бампера, так как он отдельно от бампера не снимается, одно целое.
Видео как я еду и пугаю прохожих своим сигналом не будет, возраст уже не тот, да и вхлам тонировку давно запретили. По итогу что могу сказать, громче стало примерно на 50% процентов, чисто моё субъективное мнение. Проблемы, что тебя не услышат однозначно нет! Можно было бы замерить потребление с одной и с двумя насосами. Если кому-то будет это очень интересно, пишите в комментариях, я замерю и добавлю в обзор. Цена на товар сейчас завышенная, Желающим повторить, можно купить в любом магазине, даже в местном. Ну если у кого то есть поинты или купоны можно и через интернет.
Летом хочу сделать сигнал как у грузовиков, вместо компрессора эти либо автомобильный насос. Баллон от огнетушителя есть, осталось найти электро клапан. Думаю в авто магазине для грузовиков он будет. На этом всё. Спасибо что дочитали до конца, всем удачных покупок в просторах интернета.
Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
Установка на звуковой сигнал ВАЗ 2107 дополнительной кнопки
Подвижный контакт между рулём и рулевой колонкой ВАЗ 2107 со временем выходит из строя. Его лапка теряет упругость, и части контакта перестают соприкасаться. Для предотвращения такой ситуации автовладельцы часто устанавливают для подачи звукового сигнала дополнительную кнопку, дублирующую функции кнопки на руле, то есть соединяющую реле с массой. Устанавливается она в любое удобное место, чаще на панель приборов около руля.
Устанавливается дополнительная кнопка следующим образом.
Подключённая таким образом кнопка будет повторять функции кнопки на руле.
Личная практика показывает, что пользоваться кнопкой сигнала, установленной на панели приборов, неудобно. Привыкнуть к ней не получится настолько, чтобы, не посмотрев на неё, оперативно подать звуковой сигнал. В итоге теряются драгоценные доли секунды тогда, когда они могут оказаться жизненно важными. Стоит потратить деньги и уделить немного времени, чтобы починить сигнал на руле.
Починка неисправного гудка машины
Наиболее распространённой неисправностью является окисление контактов. В некоторых случаях последние выпадают или отходят. В ситуациях, когда излучатель не работает, начинайте осмотр именно с состояния проводки.
Перед началом работы с электричеством обязательно снимите клеммы с батареи! Отсоедините и разрядите конденсатор, который отвечает за подушку безопасности. Его контакты чаще всего находятся под рулевой колонкой.
Три контакта обычно находятся около ступицы, под защитой из пластика. Зачистите их надфилем и крепко зафиксируйте на изначальной позиции. Здесь может потребоваться помощь знакомого при снятии кожуха.
Установка на ВАЗ 2107 пневматического звукового сигнала
Некоторые автовладельцы устанавливают на ВАЗ 2107 мощный пневматический звуковой сигнал. Монтаж такого устройства довольно прост. Потребуется болгарка, дрель и стандартный набор слесарных инструментов.
Сначала нужно определить, где будет расположен клаксон и компрессор, а затем изготовить кронштейны для их крепления. Обычно пневмосигнал устанавливается за декоративной решёткой перед радиатором.
Монтаж выполняется в следующем порядке:
Устанавливаем на кронштейны пневмоклаксон.
На кронштейнах штатного сигнала или на панели около радиатора монтируем компрессор.
Соединяем клаксон и компрессор шлангом из комплекта пневмосигнала.
Если потребляемый компрессором ток больше 5 А, по описанной выше схеме для подстраховки нужно будет установить дополнительное реле.
Пневматический гудок — непрактичная вещь, потому что он снабжён компрессором, который включается с задержкой. Компрессор недолговечен и может быстро потребовать замены, к тому же в сильные морозы может произойти отказ в работе компрессора и сигнал не прозвучит.
На практике алгоритм монтажа пневмоклаксона определяется его размерами, видом, конструкцией креплений и т. п.
FakeHeader
Все, механическая часть закончилась, приступаем к электрической. Как правило, устройство клаксона располагается за решеткой радиатора двигателя, непосредственно перед основным радиаторным устройством. Как показывает практика, часто причина поломки кроется в их окислении, поэтому есть смысл зачистить контакты. Уже обжатые проводки с клеммами продаются в магазинах. Используя данную схему можно подключить практически любое мощное устройство и управлять им небольшой красивой клавишей. Планировал спереди, взамен штатного, но болты крепления решетки открутить не удалось. Подключение воздушного сигнала Если нужно подключить не электрический, а воздушный звуковой сигнал, порядок подключения будет практически такой же, как и описано выше.
Для этого потребуется демонтировать реле и выставить на мультиметре режим замера сопротивления. Отличие состоит в том, что провод от реле идет не на сам звуковой сигнал, а на компрессор двигатель, который подает воздух в сигнал. Уголок размечаем по месту установки, отпиливаем, сверлим отверстия для крепления сигналов от Волги.
Этот лепесток может со временем лопнуть, иногда причину следует искать в заедании стойки нажима. Вот мы и предлагаем вашему вниманию схему подключения звукового сигнала через реле Она универсальная для большинства автомобилей, за исключением тех случаев, когда используются звуковые сигналы, которые массу получают через корпус, например волговские, для них схема несколько отличается.
Все, механическая часть закончилась, приступаем к электрической. (легко и быстро) Волговские Сигналы на ВАЗ 2107
