Sah 204f для чего используется

SAH204F

делитель на два направления (4дБ)

Мы будем рады видеть Вас нашими партнёрами и надеемся на долгосрочное и взаимовыгодное сотрудничество!

Покупателям

Компания

Контактная информация

Внимание!

Цена действительна только при покупке антенны Televes.

При покупке одиночного товара заказ формируется с учётом розничной цены.

Уважаемые покупатели!

Покупая данную антенну вы можете приобрести по сниженным ценам следующие позиции:

Источник

Разветвитель ТВ-провода

мужики завязывайте с препираниями, иначе толкового разговора не выйдет.
я вроде не самую болезненую тему затронул.

Одно скажу.
У нас кабельная сеть довольно большая. Озвучивали что первая в России.
Так вот мы и американскими, японскими, китайскими, итальянскими кабелями поработали.
Если все грамотно сделано будет с каждым кабелем работать.

Metallist91 написал :
Что я сделал не так?

Как минимум, кроме мутного фото, попробуйте описать, что, куда и как подключили.
Как подключены ТВ, через розетки или прямо к кабелю от спиттера, куда подавали сигнал, откуда снимали, и т.д. и т.п.

В правильно сформулированном вопросе содержится половина ответа.

на данный момент провод идет от щитка на лестнице (в щитке тоже раветвитель между квартирами), далее он подсоединен к входу in сплиттера, далее два провода идут в разные комнаты и подсоединяются напрямую к телевизорам. До этого был один телек и провод шел напрямую из щитка.

Проверьте еще раз качество накрутки F-разьемов.
Удобней всего с помощью «бочонка» (переходник с двумя F-разьемами) соеденить два кабеля друг с другом напрямую без делителя. Если все будет нормально, значит плохой делитель.

А что за изолента у Вас на входном кабеле? Случаем не оплетку заизолировали?

правый нижний разъем, на сколько я вижу, недокручен, и возможно не очень качественно кабеля разделаны.

DED написал :
Попробовал подцепить всё напрямую, без всяких разветвителей, появилась прекрасная картинка, как и была до этого на одном ТВ. Сейча у меня спаяны концы для четырёх ТВ и все отлично показывают.

Назначение делителя не только разделять приходящий сигнал между телевизорами, но и служить развязкой между ними. Работающий телевизор является источником достаточно мощной помехи от своего гетеродина. При одновременной работе нескольких телевизоров друг на друга я очень сомневаюсь про прекрасную картинку. Поэтому в ГОСТе оговаривают развязку между отводами не менне 20 дб.

Возьмите Сплиттер RTM SAH 204 F, затухание на проход около 4 дБ, развязка между выходами более 25 дБ и цена 30-50 р. Сколько таких не ставил, даже на плохой сигнал, ухудшений не видел. А то что вы взяли видимо продукт «высоких» технологий, если удалось с такой точностью выставить затухание.

изолента была намотана прямо на провод, сейчас всё сделал как надо, и всё равно. Соеденил напрямую через бочонок, и провод другой проверял. без изменений.

IMHO, что-то у Вас с разделкой кабеля не то, или кабель дефектный. А нельзя попробовать подключить телевизор до краба? (перетащить его)

И еще, а второй телевизор у Вас нормально работает?

телек перенести нериал, а вот с разделкой кабеля возможно, но за провод отвечаю, он в порядке. Есть какие-нибудь советы или ссылки по разделке. Сам же я делал так: снял изоляцию 25 мм, потом оплетку растребушил и загнул на нетронутую часть провода, затем экран раскрыл и тоже загнул как оплетку, ничего не надрывая. Зачистил медный провод. Накрутил штекер.

Второй показывает без этой помехи, картинка на 4.

Попробуйте вместо «бочонка» поставить аттенюатор на 9-12 Дб. У Вас либо перегруз телевизора по входу, либо очень силная неоднородность где то в кабеле. Проверьте еще раз кабель.

Metallist91 написал :
затем экран раскрыл и тоже загнул как оплетку, ничего не надрывая.

а вот этого делать не надо, экран подрезается вместе с внутренним изолятором, и прямо на него накручивается разъем, в итоге фольга прилегает изнутри к разъему и вровень заподлицо заканчивается, центральная жила должна торчать на пару миллиметров
и на 703-м кабеле скорее всего не надо проволочную оплетку отворачивать(правый рисунок)

Спасибо, обязательно сделаю

Ну нифига себе! А че такое: «волновое сопротивление линии» и «согласование нагрузок»,
а также «развязка каналов», чтобы избежать взаминых помех одновременно работающих телевизоров.

Делитель все равно нужен.
От качества кабеля и качества его прокладки тоже многое зависит.

Источник

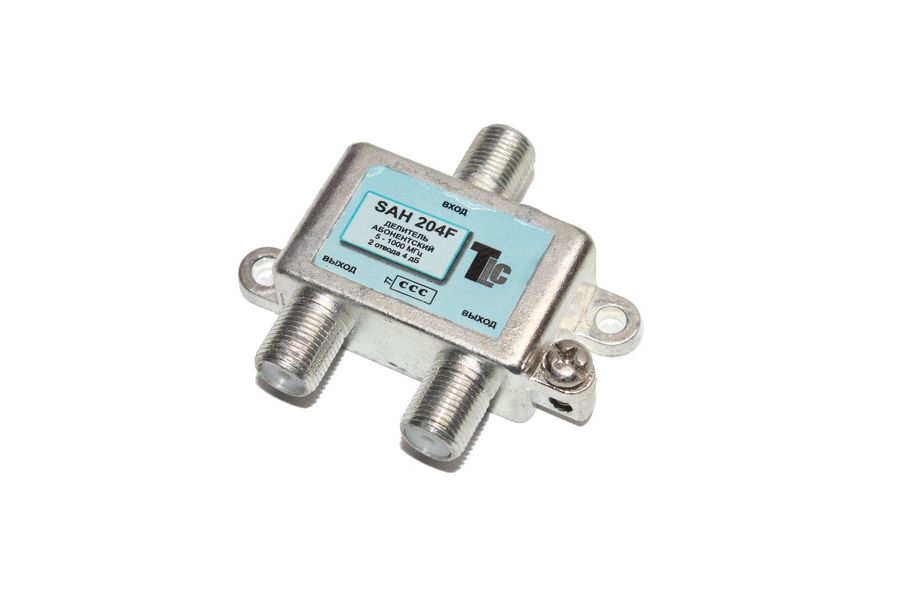

Splitter 2WAY SAH 204F

Телевизионный делитель — это удобное средство для разделения сигнала на несколько равных частей. Антенные делители, также называемые телевизионные крабы или сплиттеры — часто используются, когда требуется подключить один телевизионный кабель, идущий от антенны, сразу к нескольким телевизорам или ресиверам. Особенно это актуально в многокомнатных квартирах или многокомнатных загородных домах. Делитель ТВ краб на 2 выхода имеет один вход под F разъем и три выхода, также под F разъемы. Сигнал, подающийся на вход краба, делится на три равные части и передается на выходы. Для подключения кабелей используются стандартные F-разъемы. Полоса пропускания делителя от 5 до 1000МГц, эти частоты используются для стандартного эфирного телевидения. Качественно изготовленный ТВ сплиттер на 2 выхода долго и надежно прослужит в составе телевизионной системы, делая удобной эксплуатацию нескольких телевизионных приемников.
Используется для деления телевизионного сигнала на 3 направления. Хромированный паяный корпус, блокировка питания на всех входах и выходах.
