ЧПМ Элвес-М инструкции по программированию и настройке

Содержание:

Программирование кассового аппарата Элвес-МК начинающему пользователя с использованием инструкции по эксплуатации это АД АДСКИЙ! Поэтому мы постарались максимально ясно изложить процесс программирования и настройки на этой страничке. Если у Вас есть вопросы, пожалуйста задавайте их в разделе вопрос-ответ.

Полные инструкции по программированию смотрите в разделе Скачать

Программирование:

Работа с фискальной памятью

Работа с ЭКЛЗ:

Программирование

Вывод пробного чека с данными по регистрации, ЭКЛЗ и номеру ККМ

Программирование даты

Стандартное программирование даты:

программирование даты возможно только вперед и при снятом Z-отчете

РЕ → РЕ → 3 → 3 → 0 → ИТ → 3 → ввести дату → ИТ → нажать ОДНУ клавишу 00 (клавиша «два нуля») → РЕ

Подтверждение даты после включения кассового аппарата, если на индикаторе горит дата:

Программирование времени

Программирование заголовка и окончания чека (смотрите видео)

РЕ → РЕ → 4 → 3 → 0 → ИТ → 00 → распечатается таблица кодов символов

АН → АН → АН → ВЗ → ВЗ → ВЗ → ВЗ → ИТ

введите первый символ из таблицы кодов символов

нажмите клавишу ИТ

введите второй символ

таким же образом введите все символы (нажимая клавишу ИТ после каждого)

ВВ → ПС → ПС → ПС → проверьте правильность заголовка → ИТ → РЕ → РЕ

Таблица кодов символов

Работа с секциями (отделами) и без

По умолчанию на кассовом аппарате запрограммирована работа БЕЗ ОТДЕЛОВ (секций), то есть все суммы автоматически пробиваются на 1 отдел.

Для работы с отделами нажмите:

Для работы без отделов нажмите:

Программирование наименовании секции

Разрешение печати названия отдела на чеке

РЕ → РЕ → 4 → 3 → 0 → ИТ → ПВ

Программирование наименования секции:

РЕ → РЕ → 4 → 3 → 0 → ИТ → АН → АН

клавишей ВЗ выберите номер секции от 1 до 8

введите наименование секции (код 1 буквы → ИТ → код 2 буквы → ИТ → код 3 буквы → ИТ и так далее до конца)

Программирование налогов

Для печати налога в чеке и в вечернем отчете требуется провести ВСЕ перечисленные ниже операции:

Программирование размера налога:

РЕ → РЕ → 4 → 3 → 0 → ИТ → АН

клавишами ВЗ и > выберите номер налога (от 1 до 4)

введите наименование налога (код 1 буквы → ИТ → код 2 буквы → ИТ → код 3 буквы → ИТ )

ВВ → ИТ → введите размер налога → ИТ

для выхода из программирования нажмите РЕ

Программирование типа налога:

РЕ → РЕ → 4 → 3 → 0 → ИТ → ПВ

нажмите ИТ → 2 → ИТ → РЕ

Печать налога на каждую операцию:

РЕ → РЕ → 4 → 3 → 0 → ИТ → ПВ

нажмите клавишу 10 раз

нажмите ИТ → 15 → ИТ → РЕ

Привязка налога к секции:

РЕ → РЕ → 4 → 3 → 0 → ИТ → АН → АН → ИТ → ВВ → ИТ → 1 → ИТ

Включение режима работы «С ОТДЕЛАМИ»:

РЕ → РЕ → 4 → 3 → 0 → ИТ → ПВ → ВВ → ИТ → 1 → ИТ → РЕ

Ограничение цены

РЕ → РЕ → 4 → 3 → 0 → ИТ → ПВ

наберите разрядность максимальной суммы от 3 до 8

Программирование опций

Автоматически открывать смену каждое утро:

РЕ → РЕ → 4 → 3 → 0 → ИТ → ПВ

Ввод сумм С точкой

Ввод сумм БЕЗ точки

Печатать/НЕ печатать контрольную ленту

Не печатать контрольную ленту

РЕ → РЕ → 4 → 3 → 0 → ИТ → ПВ

Печатать контрольную ленту

РЕ → РЕ → 4 → 3 → 0 → ИТ → ПВ

Отключение подтверждение даты при простое кассового аппарата

РЕ → РЕ → 4 → 3 → 0 → ИТ → ПВ

Программирование скидок

Программирование типов шрифтов

Короткий чек, сжатый шрифт

РЕ → РЕ → 4 → 3 → 0 → ИТ → ПВ

Обычный шрифт (стоит по умолчанию)

РЕ → РЕ → 4 → 3 → 0 → ИТ → ПВ

Яркость печати

РЕ → РЕ → 4 → 3 → 0 → ИТ → ПВ

нажмите цифру от 1 до 9 (по умолчанию 2)

Программирование базы товаров

Разрешение работы с базой товаров

РЕ → РЕ → 4 → 3 → 0 → ИТ → ПВ

Ввод товара:

РЕ → РЕ → 4 → 3 → 0 → ИТ

клавишей ВЗ выберите номер товара

00 → распечатается таблица кодов символов

ИТ → код первого символа из таблицы кодов символов → ИТ

код второго символа → ИТ

код третьего символа → ИТ

после ввода всех символов нажмите ВВ

Программирование работы с безналичным расчетом

Запрограммируйте работу С отделами:

РЕ → РЕ → 4 → 3 → 0 → ИТ → ПВ → ВВ → ИТ → 1 → ИТ → РЕ

Разрешите печатать наименование секции на чеке:

РЕ → РЕ → 4 → 3 → 0 → ИТ → ПВ

Запрограммируйте наименование секции 2: БЕЗНАЛ

РЕ → РЕ → 4 → 3 → 0 → ИТ → АН → АН → ВЗ → ИТ → 1 → ИТ → 5 → ИТ → 7 →

ИТ → 1 → 3 → ИТ → 0 → ИТ → 1 → 1 → ИТ → ВВ → РЕ

Теперь весь безнал можно пробивать на 2 отдел, который называется БЕЗНАЛ, следующим образом:

Работа с фискальной памятью

Фискализация, ввод в эксплуатацию

РЕ → РЕ → 5 → Х → ИТ → 00 → пароль налогового (по умолчанию нет пароля) → ИТ → 2 →

проверьте дату → ИТ → введите регистрационный номер → ИТ → введите ИНН → ИТ →

введите новый пароль налогового → ИТ → 00 → ИТ → 00

Фискальные отчеты

По датам полный, сокращенный

Сокращенный отчет:

РЕ → РЕ → 5 → Х → ИТ → 00 → пароль налогового (по умолчанию нет пароля) → ИТ → 3 →

дата начала отчета → ИТ → дата окончания отчета → ИТ

Подробный отчет:

РЕ → РЕ → 5 → Х → ИТ → 00 → пароль налогового (по умолчанию нет пароля) → ИТ → 4 →

дата начала отчета → ИТ → дата окончания отчета → ИТ

По номерам смен полный, сокращенный

Сокращенный отчет:

РЕ → РЕ → 5 → Х → ИТ → 00 → пароль налогового (по умолчанию нет пароля) → ИТ → 5 →

номер смены начала отчета → ИТ → номер смены окончания отчета → ИТ

Подробный отчет:

РЕ → РЕ → 5 → Х → ИТ → 00 → пароль налогового (по умолчанию нет пароля) → ИТ → 6 →

номер смены начала отчета → ИТ → номер смены окончания отчета → ИТ

Работа с ЭКЛЗ (электронная контрольная лента защищенная)

ЧПМ не обладает таким функционалом.

Закрытие архива ЭКЛЗ:

Открытие архива (активизация) ЭКЛЗ:

Отчеты ЭКЛЗ

По датам / сменам (полный, сокращенный)

По конкретной смене

Технологическое обнуление:

Инициализация (неполное обнуление при сбоях)

Полное обнуление (обнуление заголовка, базы товаров, опций и др.)

отключите кассовый аппарат на 10 секунд от аккумулятора и сети

подключите кассовый аппарат к аккумулятору и включите тумблером, на индикаторе появится: 01=01=04

введите сегодняшнюю дату → ИТ → 00 → введите текущее время → ИТ → РЕ → 0 → ПС → 00

Программирование заводского номера ККМ

РЕ → РЕ → 5 → Х → ИТ → 00 → введите пароль налогового инспектора → ИТ → 1 → введите заводской номер кассы → ИТ → 00

Видео-инструкции

Технологическое обнуление

Программирование заголовка чека

Ввод в эксплуатацию в налоговой инспекции

Установка ЭКЛЗ

Установка даты после ошибки

Источник

Элвес-МФ (Штрих-М) инструкция по применению

Настоящая инструкция актуальна для кассового аппарата с последней версией прошивки. Если прошивка ниже 1275 настоятельно рекомендуем перепрошить ККТ.

Содержание

Открытие смены

Чтобы открыть смену необходимо предварительно войти в кассовый режим.

Включите ККТ. На дисплее должно появиться сообщение ВЫБОР. В случае когда ККТ уже включён, но находится в другом режиме, последовательно нажимайте клавишу РЕ пока на дисплее не будет выведено сообщение ВЫБОР. После чего нажимайте клавиши в последовательности:

Сообщение 0.00 на дисплее обозначает, что смена открыта.

Что обозначают клавиши при работе в кассовом режиме

Пробитие чека по свободной цене

Калькуляция стоимости товара по количеству и цене

Пробитие чека с калькуляцией сдачи

Вывод чека из базы товаров и услуг

Во избежание возникновения ошибки Е128 предварительно запрограммируйте ККТ на работу с базой товаров (см. раздел Программирование).

Вывод чека по весу или количеству из базы товаров и услуг

Безналичный расчёт

Вывод простого чека по безналичному расчёту

Вывод чека из базы товаров и услуг по безналичному расчёту

Вывод чека по весу или количеству из базы товаров и услуг по безналичному расчёту

Возврат расхода

Чек возврата по сумме

Войдите в кассовый режим под паролем Администратора. Далее нажмите:

На дисплей будет выведено сообщение 0.00

Если денег за открытую смену в кассе пробито меньше, чем сумма к возврату, то ККТ выдаст ошибку Е115.

Чек возврата по коду товара

Если денег за открытую смену в кассе пробито меньше, чем сумма к возврату, то ККТ выдаст ошибку Е115.

Чек возврата по сумме по безналичному расчёту

Распечатка чека возврата по коду товара, весу или количеству

Если денег за открытую смену в кассе пробито меньше, чем сумма к возврату, то ККТ выдаст ошибку Е115.

Аннуляция чека

Отправка чека клиенту по SMS

Перед отправкой нужно знать, что опция работает только при подключении услуги отправки SMS у ОФД.

Вывод X-отчёта

Отчёт о текущем состоянии расчётов, также известный как X-отчёт выводится после нажатия следующей последовательности клавиш:

Вывод Z-отчёта

Отчёт о закрытии смены, также известный как Z-отчёт выводится после нажатия следующей последовательности клавиш:

ККТ распечатает Z-отчёт.

Регистрация Элвес-МФ

Перепрошивка

Процесс перепрошивки достаточно прост с программным обеспечением 1.0.0900RU и выше. Для этого Вам не потребуется программатор, а только программа а-ля HyperTerminal для доступа к COM-портам. Эта программа встроена в старые версии Windows, до XP включительно. Если же Вы пользуетесь новой версией Windows, то скачать HyperTerminal можно официального сайта (триальная версия)

Алгоритм перепрошивки:

Во время запуска ПО запросит имя соединения, укажите com_E.

Далее нужно будет указать основной COM порт (к примеру, COM 1). Если он не отображается, то увы, на Вашем ПК нет ни порта, ни его эмулятора.

Укажите параметры порта таким образом:

Теперь подключите кассовый аппарат к основному COM порту.

Теперь остаётся только подождать пока прошивка загрузится.

Учтите, что если в ККТ ранее уже были занесены какие-либо данные, потребуется технологическое обнуление.

Технологическое обнуление

Распечатайте тестовый чек, чтобы быть уверенным в версии прошивки.

Обратите внимание: после перепрошивки на версию 1273 и выше обязательно необходимо поменять значение таблицы 2 строки 12 на значение 7!

Постановка Элвес-МФ на учёт в ФНС

Как и во время до появления онлайн касс, можно зарегистрировать ККТ в Вашем отделении ФНС.
Для этого нужно выбрать ОФД и заключить с ним договор, заполнить объёмную форму КНД №1110061 (7 страниц). После чего можно взять ККТ, кабель ККТ-ПК, заполненную форму КНД №1110061, отправиться в налоговую и подождать там в очереди. Не самая радужная перспектива, поэтому лучше перейдём ко второму варианту, для реализации которого понадобится электронно-цифровая подпись.

Онлайн регистрация

Для этого потребуется: выбрать ОФД и заключить с ним договор, подключиться к интернету через Wi-Fi (имя и пароль от сети не должны превышать 24 символа каждый), залогиниться в Личном Кабинете ФНС, ЭЦП, кабель для соединения компьютера и кассового аппарата, программное обеспечение для редактирования таблиц.

Запишите информацию из таблиц в кассовый аппарат.

Внимание! Любые данные, введённые с ошибкой неминуемо потребуют перерегистрации кассового аппарата. Количество перерегистраций зависит от фискального накопителя и в настоящее время фискальные накопители позволяют совершать до 11 перерегистраций.

По необъяснимой причине программисты Штрих-М предлагают пользователя высчитывать систему налогообложения по битовой маске. Предлагаем Вашему вниманию список человекопонятных значений для обозначения системы налогообложения.

Какие значения принимает режим работы:

Если Вам нужно указать несколько систем налогообложения или режимов работы рекомендуем использовать «Тест драйвера FR», расположенный в папке установленных драйверов от Штрих-М. В ПО войдите в пункт «ФН» и выбираете вкладку «Фискализация ФН». Ставите галочки рядом с нужными параметрами, в соседнем окне смотрите их символьное значение. При регистрации вносите эти значения.

Либо можно самостоятельно посчитать искомое значение. Например, Вы хотите указать две системы налогообложения, «УСН доход – расход» и «ЕНВД». «УСН доход – расход» присвоено значение 4, а «ЕНВД» 8. Сложим эти значения, получится 12. Это число и записываете в таблицах как параметр системы налогообложения.

Если всё же Вы допустили где-то ошибку или по любой другой причине требуется перерегистрация Элвес-МФ, то сделать это не трудно.

Перерегистрация ККТ

Введите с клавиатуры ККТ такую последовательность:

После этого можно приступать к повторной регистрации.

Программирование

Погода переменчива и часто не уследить за её переменами. Программирование Элвес-МФ с клавиатуры ККТ же в любую погоду остаётся сложным и просто пугающим тёмным лесом для новичков. Отрадно, что в таких условиях появилось программное обеспечение, при помощи которого можно программировать опции Элвес-МФ с компьютера.

Однако пользователь на следующем этапе столкнётся с отсутствием в поставке с кассой COM кабеля. Кроме того, скорее всего придётся озадачиться покупкой переходника COM – USB, так как большинство компьютеров не оснащены COM – портами.

Содержание

Как войти в режим программирования

Функции клавиш в режиме программирования

Как запрограммировать дату

Штатное программирование даты
Последовательно нажимайте клавиши:

Как подтвердить дату в случае, когда при включении ККТ горит индикатор даты

Последовательно нажимайте клавиши:

Как запрограммировать время

Работа с таблицей кодов символов

Как запрограммировать заголовок и подвал чека

Держите перед глазами таблицу символов. После чего нажимайте следующую последовательность клавиш:

Программирование отделов и отмена указанного действия

«Из коробки» кассовый аппарат запрограммирован на работу без отделов и все чеки пробиваются в отделе №1. Чтобы запрограммировать работу с отделами, нажмите клавиши в следующей последовательности:

Чтобы вернуться к работе без отделов, нажмите клавиши в следующей последовательности:

Как разрешить продажу по свободной цене

Чтобы разрешить продажу по свободной цене нажмитайте клавиши в следующей последовательности:

Как запрограммировать налоги

Если Вам нужно, чтобы налог печатался на чеках и в отчётах, запрограммируйте все указанные далее последовательности.

Как запрограммировать размер налога

Как запрограммировать тип налога

Как запрограммировать печать налога на каждую операцию

Как привязать налог к секции (отделу)

Как включить режим работы «с отделами»

Как запрограммировать ограничение цены

Как запрограммировать автоматическое открытие смены каждое утро

Как запрограммировать ввод сумм с точкой

Как запрограммировать ввод сумм без точки

Программирование печати контрольной ленты

Для программирования параметра как «Не печатать», нажмите:

Для программирования параметра как «Печатать», нажмите:

Как отключить подтверждение даты при простое ККТ

Как запрограммировать скидки

В настоящее время кассовый аппарат не поддерживает эту функцию.

Программирование стиля вывода информации на чек

Сжатый шрифт для печати короткого чека

Стандартный шрифт, установлен по умолчанию

Распечатка чеков с информацией, представленной стандартным шрифтом.

Яркость символов на чеке

Как запрограммировать базу товаров с кассового аппарата

Вызовите разрешение работы с базой товаров, нажмите:

Алгоритм ввода товаров.

Как видите, этот процесс может оказаться весьма утомительным, если Вам нужно внести несколько сотен товаров. Но есть более удобный способ программирования базы товаров через ПК.

Программирование базы товаров через ПК

Нажмите последовательность клавиш:

Порой при подключении кассового аппарата к ПК и запуске редактора таблиц может слететь кодировка и символы в графах таблиц будут отображаться как «. ». Для Вашего удобства ознакомьтесь со сведениями по таблицам. Подробнее ознакомиться с таблицами можно изучив информацию о том, какие данные они принимают. Данные таблиц актуальны для прошивок от версии 1245. Таблицы 4, 5, 8 на текущее время не задействуются при настройке ККТ, поэтому вводить туда данные не требуется.

Что делать если Элвес-МФ выдаёт ошибку 236

Ошибка возникает на устройствах, перепрошитых до версии прошивки 0973. Её причиной служит сканирование кассовым аппаратом RS-232 порта на предмет подключения сканера штрих-кодов. Чтобы отключить постоянное сканирование порта, приводящее к ошибке, введите следующую последовательность команд:

Режим работы с фискальной памятью

Как войти в режим доступа к ФН

Войдите в режим выбора (на дисплее будет выведено сообщение ВЫБОР).

Нажмите последовательность клавиш:

Функциональность клавиш в режиме доступа к ФН

В этом режиме клавиши принимают следующую функциональность:

Печать тестового чека с данными по регистрации, фискальному накопителю и номеру ККТ

Чтобы вывести тестовый чек нажмите последовательность клавиш:

Технологическое обнуление

Технологическое обнуление возможно провести только при закрытой смене и исключительно при первом включении после замены ядра.

Инициализация (частичное обнуление при сбоях)

Полное обнуление (база товаров, заголовок, опции и т.п.)

Включите кассовый аппарат в сеть.

Будьте готовы к тому, что выполнение обнуления может занять несколько минут.

Если у Вас возникли трудности с настройкой или программированием Элвес-МФ, советуем обратиться к нашим специалистам

Источник

Настройка работы ККМ Штрих-М-ФР-К (Таблица 1)

Вход на ФОРУМ

Все настраиваемые параметры сведены в ККМ в так называемые таблицы – программируемые по интерфейсу (в частности с персонального компьютера) структурированные наборы данных, которые ККМ использует в процессе работы. Данный раздел посвящен детальному описанию настроек ККМ, параметры которых можно менять в Таблице 1 «Тип и режимы ККМ» (Раздел «Программирование ККМ»). Данная таблица имеет лишь один ряд, поэтому описание настроек будет вестись в порядке возрастания номеров полей таблицы: номер пункта приведенного ниже описания соответствует номеру поля в таблице.

1. «Номер ККМ в магазине». На торговом объекте может быть несколько ККМ. В этом поле таблицы можно указать номер ККМ, для того чтобы знать, какая из нескольких ККМ отвечает на запрос от хоста.
2. «Автоматическое обнуление денежной наличности при закрытии смены». Если установить значение данного параметра равным «1», то сумма наличности в кассе при снятии суточного отчёта с гашением будет автоматически обнуляться, и вместо строчки в чеке отчёта «НАЛ. В КАССЕ» будет печататься строка «ИНКАССАЦИЯ».
3. «Печать рекламного текста». Если печать разрешена (параметр равен «1»), то все чеки будут завершаться печатью рекламного текста – первых трёх строк Таблицы 4 ККМ (см. раздел «О документах» данного руководства).
4. «Печать остатков ФП в отчете». Если значение этого параметра равно «1», то в суточном отчёте с гашением после фискального логотипа печатается строка, информирующая о количестве свободных полей сменных итогов в ФП:

5. «Печать необнуляемой суммы». Когда значение этого параметра отлично от нуля, в чеках суточного отчёта с гашением и без гашения печатаются строки:

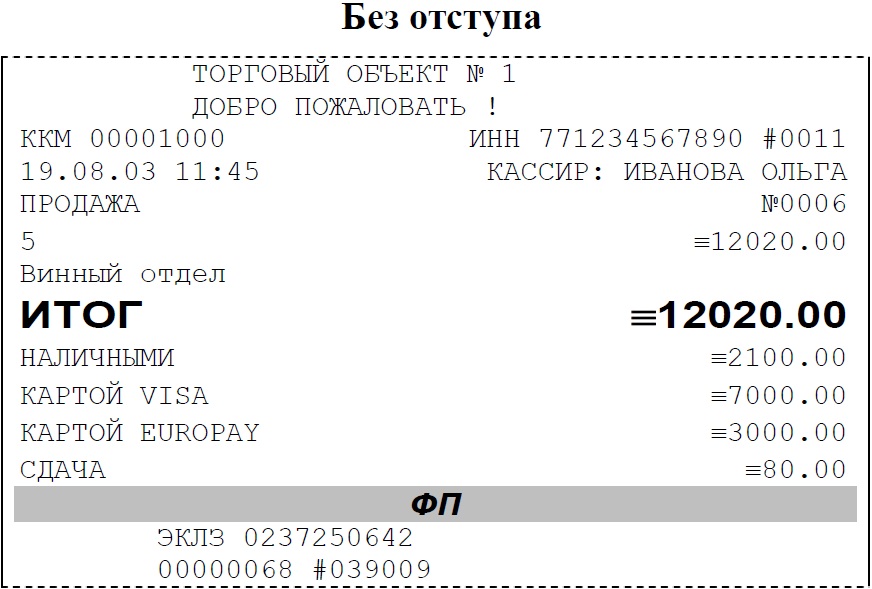

25. «Использование форматирования в чеке». Данный параметр позволяет задействовать настройки формата чека, установленные в Таблице 9 настроек ККМ. Если значение параметра равно «0», то настройки ККМ из Таблицы 9 игнорируются. Если же значение параметра «1», то настройки ККМ Таблицы 9 вступают в силу.
26. «Обнуление счетчика чеков». Данная настройка позволяет обнулять счётчики чеков операций регистраций (продажи, покупки, возврата продажи и возврата покупки) после каждого закрытия смены. Таким образом, если эта настройка включена, то в суточном отчёте с гашением и без гашения глобальное количество чеков по каждому из типов будет равняться количеству чеков данного типа в смене. Если значение параметра равно «0», то обнуления счётчика при закрытии смены не происходит. Если же значение параметра «1», то обнуление счётчика происходит.
27. «Контроль времени». Данная настройка позволяет отслеживать ситуации сбоя внутренних часов ККМ и корректно выходить из них. Если значение параметра равно «0», то контроль времени не включён. Если же значение параметра ненулевое (допустимый диапазон значений от 1 до 99), то контроль часов включён. Подробнее о данной возможности ККМ – см. раздел «Контроль времени» данного руководства.
28. «Отключение звука при ошибках». Данная настройка позволяет отключить звуковое сопровождение возникающих при выполнении команд ошибок. Если значение параметра равно «0», то звуковой сигнал при ошибке есть. Если же значение параметра равно «1», то звукового сигнала при ошибке нет.
29. «Межстрочный интервал». Этим параметром задаётся расстояние в точках между строчками, печатаемыми на чековой ленте. Необходимо отметить, что под «строкой» подразумевается полоса ленты, длиной в ширину ленты и высотой в 9 точек (1 точка≈0,353 мм), и тогда межстрочный интервал – расстояние в точках между этими полосами шириной в 9 точек, а не символами. Таким образом, если символ некоторого шрифта имеет высоту 7 точек, то даже при межстрочном интервале равном 0 точек, между символами будут иметься просветы. Диапазон допустимых значений от 0 до 10 точек.
30. «Тип суточных отчётов». При помощи этого параметра настраивается форма суточных отчётов (с гашением и без гашения). Если значение этого параметра равно «1», то выводятся длинные суточные отчёты, включающие в себя отчёт по налогам и отчёт по секциям. Если значение этого параметра равно «0», то выводятся короткие суточные отчёты.
31. «Сжатие шрифта на чековой ленте». Параметр позволяет управлять сжатием шрифта при печати чеков. Так, если установлено значение параметра 1, то при печати чеков и отчётов будет использован сжатый шрифт, что положительно скажется на экономии бумаги. Если же значение параметра равно 0, то чеки и отчёты будут печататься обычным шрифтом.
32. «Разгон при печати». Параметр позволяет управлять скоростью печати. Если значение параметра равно 1, то разгон используется. При установке параметра в значение 0 разгон не используется.
33. «Коррекция яркости». Параметр включает/отключает настройку, устраняющую эффект изменения яркости печати с прогревом термоголовки принтера. При значении параметра, равном 1 опция включена, при 0 – выключена.
34. «Яркость печати». Данный параметр позволяет регулировать яркость печати чеков. Диапазон значений от 0 до 3 (где «0» – максимальное значение, и «3» – минимальное значение). Нормальное значение «2».
35. «Печать типов оплаты» При помощи этого параметра можно исключить печать типов оплаты в чековой ленте. Если значение параметра равно 0, то типы оплаты на чековой ленте печататься не будут.
36. «Положение принтера» При значении параметра равного 0 подразумевается горизонтальное расположение принтера, при 1 – вертикальное. При разных значениях параметра используются различные датчики для контроля наличия бумаги.

Источник
