Что показывает передаточное число тяговой зубчатой передачи

Передаточное число и передаточное отношение тягового привода

Силы, возникающие при работе тягового привода III класса

Динамика тягового привода II класса с учетом вертикальных перемещений рамы тележки.

Динамика тягового привода II класса без учета вертикального перемещения подрессоренных масс тележки.

Силы, возникающие при работе тягового привода II класса

Динамика привода 1 класса

Силы, возникающие в приводе 1 класса при работе тягового двигателя.

Рассмотрим силы, возникающие в отдельных элементах и узлах привода при движении локомотива с равномерной скоростью по абсолютно ровному пути, при установившемся режиме движения. В этих условиях электромагнитный момент на валу якоря (М_дв = const) и передаточное отношение (µ= ) редуктора остаются постоянными.

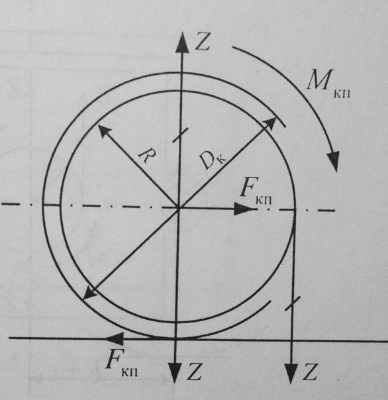

На зубцы зубчатого колеса со стороны шестерни будет действовать вертикальная сила Z,направленная вниз. Приведем ее к центру оси колесной пары, приложив здесь две равные и противоположно направленные силы Z.

Вращающий момент КП М_кп=Z*R удобно выразить через касательную силу тяги:

, кН*м.

Вертикальная сила Z, приложенная к оси колесной пары в плоскости зубчатого колеса:

Рассмотрим силы, действующие на корпус тягового двигателя.

Со стороны зубцов зубчатого колеса действует вертикальная реакция, равная по величине силе Z, но направленная вверх.

Приведем ее к центру вала якоря, приложив здесь две равные и противоположно направленные силы Z. Получаем пару сил с моментом М_кп=Z*R и вертикальную силу Z, приложенную к валу якоря и передающуюся на корпус двигателя через якорные подшипники. Силу Z можно представить в виде двух составляющих К и Р, соответственно разгружающих колесную пару и подвесной аппарат:

Где – радиус шестерни, м.

Сила К приложена к оси колесной пары в месте установки моторно-осевых подшипников.

Сила Р приложена к поперечному креплению рамы тележки в месте установки подвесного аппарата.

Вращающий момент Этот момент можно представить в виде пары сил.

В результате на ось колесной пары действует вертикальная сила:

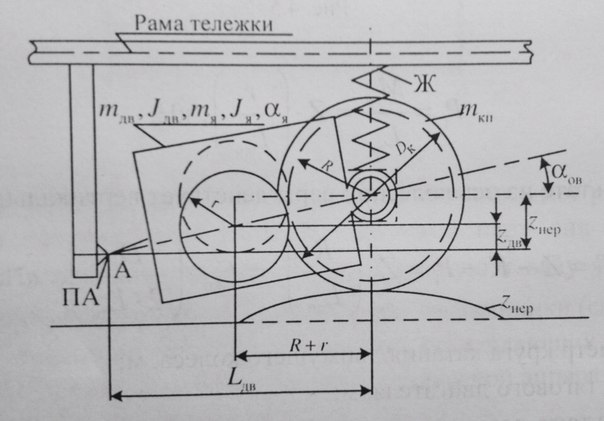

Где – диаметр круга катания движущего колеса. — база тягового двигателя. — сила тяги, реализуемая одной движущей колесной парой.

h – глубина неровности.

Угловая частота вертикальных перемещений:

Центр колеса перемещается относительно центра шестерни на величину Z=Zнер-Zдв.

Это ведет к перекатыванию шестерни по зубчатому колесу и повороту якоря на угол: αя=(R+r)*αдв/r=(1+u)*αдв, где u=R/r – передаточное число редуктора.

Полное давление на путь КП: Рполн=Рдин+Рстатич

Рассмотрим ТП 2 класса, характеризуемый опорно-рамным подвешиванием ТЭД и опорно-осевым подвешиванием редуктора. Принципиальная схема ТП 2 класса с зубчатой муфтой 1, расположенной внутри полого вала якоря 2. Вращающий момент от якоря к валу малой шестерни 3 тягового редуктора передается посредством торсионного вала 4 и эластичной дисковой резинокордной муфты 5. Зубчатое колесо редуктора 6 жестко закреплено на оси КП 7, корпус редуктора 8 установлен на ось через подшипники качения.

На зубцы зубчатого колеса со стороны шестерни действует вертикальная сила Z, приведем ее к центру оси, приложив здесь равные, но противоположно направленные силы Z. Получаем момент, действ на ось КП:

При норм условиях сцепления в точке контакта колеса с рельсом возникает сила тяги, определяемая усл сцепления F_ксц, которая будет приложена к колесу и направлена в сторону движения. Приведя эту силу к оси КП, получаем пару сил с моментом , которая будет уравновешивать момент

Отсюда следует, что и . Такая вертикальная сила будет действовать увеличивая (уменьшая) давление КП на путь в зависимости от направления движения локомотива. Сила, действ на зубцы ЗК, может быть определена в зависимости от скорости движения по тяговой хар-ке и выбранного режима движения.

Приведя силу Z к центру вала шестерни, получим пару сил, уравновешивающую действующий на валу шестерни момент, развив на валу якоря:

Одновременно на вал шестерни, а от него на редуктор (через подшипники вала шестерни) будет передаваться вертикальная сила Z. Т.к. редуктор опирается на ось и на раму, то сила Z распределяется между осью и КП и подвесным аппаратом

Из двух этих уравнений видим, что сила:

— действует на ось колесной пары в направлении вверх, а сила:

(кН)- действует на раму в направлении вверх, через подвесной аппарат, а на ось КП действует вертикальная сила:

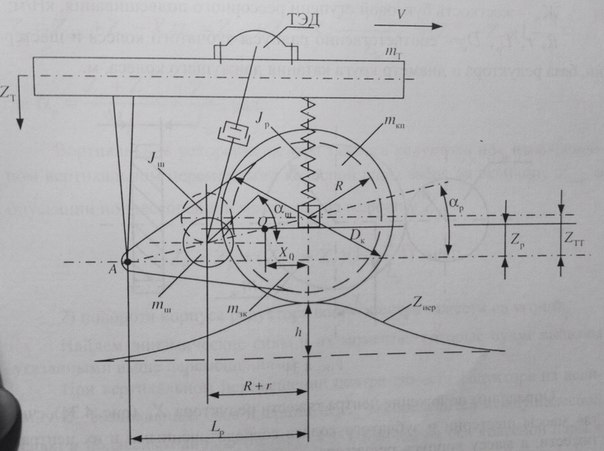

Т.к в приводе II класса присутствует упругая муфта, то нельзя считать, что центр тяжести редуктора совпадает с валом якоря. Расс-м случай, когда редуктор расположен за осью

Вертикальная координата сила тяжести:

Из рисунка видно, что вертикальные перемещения колесной пары на величину Z_нер можно расс-ть как результат двух движения: верти-го перемещения центра тяжести редуктора и поворота редуктора вокруг центра тяжести на угол α_p. Вертикальному перемещению массы редуктора будет противо-ть сила инерции . Повороту редуктора на угол α_p препятствует уже пара сил инерции. , где Р1 – сила, кот догружает КП, Jр – момент инерции редуктора относительно центра тяжести.

Вертикальная сила при этом:

Результирующая вертикальная динамическая нагрузка на ось составит:

(см. рис.)

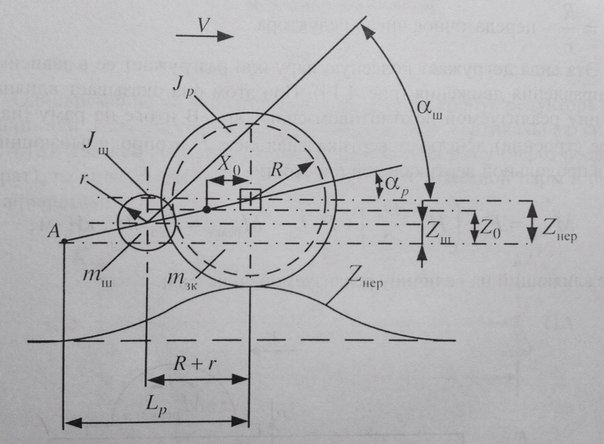

Определим положение центра тяжести редуктора:

Тогда поворот корпуса редуктора на угол α_p можно представить как результат двух движений:

1) Вертикального перемещения центра его тяжести вверх на величину

2) Поворота корпуса редуктора вокруг центра тяжести на угол α_p

При повороте корпуса редуктора на угол α_p происходит поворот на угол под действием вертикальной силы Z_д , возникающий в зацеплении (см. рис.)

Величина этой силы:

Сила Z_д через зубчатое зацепление действует на зубчатое колесо с динамическим моментом:

Таким образом можно сделать след-е выводы:

1) Результирующая максимальная вертикальная сила:

2) На подвесной аппарат действуют результирующая вертикальная сила:

Опорно-рамное подвешивание тягового двигателя и редуктора. Передача момента от вала якоря к КП осуществляется посредством полого вала, охватывающего ось КП и 2ух шарнирно-поводковых муфт. Перемещение рамы тележки относительно оси КП обеспечивается зазором между осью и полым валом.

Расчетная схема тяг.привода 3 класса.

L_дв, D_k,R, r-база двигателя, диаметр круга катания движущего колеса, радиусы зубчатого колеса и шестерни, м

Н- высота оси автосцепки над уровнем головок рельсов, м

О- центр оси КП и зубчатого колеса

1 Движущее колесо 2 Зубчатое колесо, посаженное на вал 3 Шестерня редуктора, посаженная на вал якоря 4 Полый вал, установленный и вращающийся в подшипниках корпуса тяг.двигателя 5 Вал якоря тяг.двигателя 6 Крепление тяг.двиг. к раме тележки

Вращающий момент касательных сил на оси КП.

M_кп=F_кп*D_k/2, где Fкп – касательная сила на ободе движущего колеса

│Мреакт│=│Мдв│- момент, действующий на корпус двигателя из-за его электромагнитной связи с вращ. Якорем. При наличии на локо n движущих осей его подрессоренная часть подвергается- Мопр=n*Fкп*Н, кНм, в продольной вертикальной плоскости, вызывая изм давлений КП на путь.

Передаточное число – отношение диаметра большого зубчатого колеса к диаметру шестерни, на валу якоря ТЭД.

-число зубьев большого зубчатого колеса и шестерни

Передаточное отношение-отношение числа оборотов или угловых скоростей вала якоря ТЭД и оси колёсной пары

При изменении V, сопровождающейся вертикальными колебаниями подресс массы тележки на валу якоря возникает динамический момент, который созд доп нагрузку на элементы привода и на КП, ухудшая тяговые и динамические хар-ки. Его появление свидетельствует о несовершенстве данного типа привода по передаточному отношению.

Рассмотрим опорно-осевой привод

1-корпус ТЭД 2-зубчатое колесо 3-шестерня редуктора 4-ось колёсной пары 5-вал ТЭД А-связь 1 с кронштейном поперечного крепления рамы тележки В-точка зацепления зубчатого колеса и шестерни

Для передаточного отношения тяговой передачи:

wк wдв – угловые скорости поворота оси КП и корпуса двигателя.

Источник

Создать устройство (конструкцию), надежно и просто передающее вращающий момент от вала двигателя к оси колесной пары, непросто. Основная трудность заключается в том, что передаточный механизм должен связать колесную пару с тяговым двигателем, закрепленным полностью или частично на надрессорном строении, которое при движении электровоза совершает колебания относительно колесных пар. Впервые такая передача была разработана для трамваев, вследствие чего и получила название трамвайной подвески, или, как ее теперь называют, опорно-осевой. Принцип такой передачи использован и на отечественных электровозах.

Рис. 114. Траверсное опорно-осевое подвешивание тягового двигателя

При опорно-осевом подвешивании (рис. 114, а) двигатель опирается на ось колесной пары моторно-осевыми подшипниками, основание которых отлито как одно целое с остовом. Подшипники снаружи закрывают шапками. С противоположной стороны остова двигателя имеются выступы (носики), которыми двигатель опирается на подвижные балочки, размещаемые между выступами поперечных креплений рам тележки (рис. 114, б). Между балочками находятся предварительно сжатые пружины. Это устройство называется траверсой. Если остов двигателя опускается, то его выступ перемещает верхнюю балочку траверсы вниз по направляющим, и пружины, сжимаясь, стремятся вернуть двигатель в первоначальное положение. При перемещении двигателя вверх поднимается нижняя балочка и снова пружины стремятся возвратить двигатель в исходное положение.
Несколько по-иному осуществлено опорно-осевое подвешивание тяговых двигателей на восьмиосных электровозах некоторых новых серий (рис. 115).

Рис. 115. Маятниковое опорно-осевое подвешивание тягового двигателя

Здесь пружинная подвеска (см. рис. 114, б) заменена тягой, закрепленной шарнирно на брусе рамы тележки. На тяге имеются два резиновых блока с двумя металлическими шайбами.
Между резиновыми блоками находится горизонтальная плоскость кронштейна, который наклонной плоскостью крепится к остову тягового двигателя. Резиновые блоки, как и пружинная подвеска, смягчают удары, приходящиеся на тяговый двигатель вследствие неровности пути при трогании с места, и компенсируют изменение взаимного положения двигателя и рамы тележки в процессе движения электровоза.
Опорно-осевое подвешивание обеспечивает неизменность расстояния между центрами вала двигателя и оси колесной пары. Это расстояние называют централью Ц ( см. рис. 114, а). При передаче вращения от вала двигателя к колесной паре с помощью зубчатого редуктора благодаря неизменности централи создаются условия, обеспечивающие правильное зацепление зубчатых колес. Передача работает плавно, что обеспечивает долговечность зубчатых колес.
Применение зубчатой передачи позволяет использовать тяговые двигатели с высокой частотой вращения якоря. Редуктор состоит из малого зубчатого колеса (шестерни), укрепленного на валу тягового двигателя, и большого зубчатого колеса, насаженного на ось колесной пары. Соотношение количества зубьев большого и малого колес называют передаточным числом. На пассажирских электровозах, имеющих высокую скорость движения, устанавливают редукторы с меньшим передаточным числом. На грузовых электровозах, которые должны развивать значительную силу тяги, применяют редукторы с большим передаточным числом.
При опорно-осевом подвешивании перемещение надрессорного строения относительно колесных пар неопасно, так как шестерня может перекатываться вверх или вниз по большому зубчатому колесу, не нарушая зацепления.
На электровозах чаще применяют не одностороннюю, а двухстороннюю передачу, т. е. ставят редукторы с обеих сторон вала тягового двигателя. Это облегчает условия работы зубчатых колес, передающих большие усилия.
Однако при неправильной сборке одна зубчатая передача может нагружаться больше, а другая меньше, что вызовет ее усиленный износ. Чтобы этого не произошло, на электровозах ВЛ19, ВЛ22, ВЛ22м и первых электровозах ВЛ8 применяли упругую зубчатую передачу: зубчатый венец большого колеса соединяли с его центром пакетами пружин (рис. 116). В результате венец мог упруго смещаться относительно центра, а значит, смягчались удары, воспринимаемые передачей.

Рис. 116. Упругая зубчатая передача

Упругая зубчатая передача довольно сложна, ее трудно ремонтировать. Поэтому на электровозах ВЛ23, ВЛ60 и восьмиосных используют косозубое зацепление. В таком зацеплении у зубчатых колес, расположенных с противоположных сторон тягового двигателя, зубья наклонены в разные стороны. Рабочая поверхность зубьев в косозубой передаче больше, чем в прямозубой, а зацепление — более плавное. С увеличением нагрузки на одну пару зубчатых колес появляется усилие, действующее вдоль оси якоря. Якорь несколько перемещается, и нагрузка на оба редуктора выравнивается.
Редукторы электровозов закрывают кожухами, прикрепленными к остову тяговых двигателей. Их заливают смазкой, в результате чего увеличивается срок службы зубчатых колес и уменьшаются потери энергии в них. Кожух предотвращает попадание в зубчатые колеса песка и пыли, способствующих усилению их износа.
Смазывают также и моторно-осевые подшипники. Смазка поступает под давлением из резервуара через шланг с наконечником (рис. 117). Его вставляют в конусное отверстие смазочного устройства, обеспечивающего постоянный уровень масла в нижней камере. Ось колесной пары, вращаясь, захватывает смазку через окно вкладыша из промасленной шерстяной набивки.

Рис. 117. Устройство для смазывания моторно-осевых подшипников с постоянным уровнем смазки

Опорно-осевое подвешивание тягового двигателя имеет много недостатков. Наиболее существенный из них заключается в том, что примерно половина веса тягового двигателя передается непосредственно на колесную пару. В результате усиливаются жесткие удары колесной пары о рельсы при прохождении ею стыков и других неровностей пути, при входе электровозов в кривую. Это расстраивает путь и вызывает сильную вибрацию двигателя, особенно при скоростях движения более 100 км/ч.
Созданы передачи, позволяющие полностью передавать вес двигателя на надрессорное строение. Такое подвешивание двигателя называют рамным.
Поскольку тяговый двигатель полностью подрессорен, а колесная пара неподрессорена, он не может быть непосредственно связан с ней зубчатой передачей. В этом случае связь тягового двигателя с колесной парой осуществляется с помощью полого вала двигателя, карданной (торсионной) передачи или шарнирных муфт.
На электровозах, эксплуатируемых в Советском Союзе, передача с полым валом тяговых двигателей и карданным валом применена на электровозах серий ЧС, используемых в пассажирском движении.

Рис. 118. Рамное подвешивание тягового двигателя

Тяговый двигатель в этом случае крепят к балкам рамы тележки (рис. 118), а внутри полого вала якоря проходит карданный вал. Имеется, как и при опорно-осевом подвешивании, зубчатый редуктор, но односторонний. Большое колесо редуктора укреплено на оси колесной пары, а малое связано с валом двигателя шарнирно. Вал двигателя вращается в подшипниках, установленных в кожухе, закрывающем также и большое зубчатое колесо. Кожух упруго подвешивается к раме тележки. Карданный вал с одной стороны шарнирной муфтой связан с полым валом двигателя, с другой — также шарнирной муфтой с валом шестерни. Внутренний диаметр полого вала должен быть таким, чтобы при наибольших прогибах рессор карданный вал не касался внутренней поверхности полого вала.
Шарнирные муфты являются наиболее сложным узлом передачи, они должны позволять карданному валу перемещаться в вертикальном и аксиальном (вдоль продольной оси) направлениях. Применяются шарнирные муфты различной конструкции.
Для улучшения противобоксовочных свойств можно применить мономоторный привод, т. е. групповой привод, при котором оси двух- или трехосной тележки приводятся во вращение одним двигателем при двухступенчатом редукторе. Однако в этом случае усложняется редуктор, значительно увеличивается его неподрессоренная масса, усложняется уход в эксплуатации и ремонт. Поэтому на электровозах такой привод не применяется.

Источник

Что показывает передаточное число тяговой зубчатой передачи

Лабораторная работа №14

Определение передаточных отношений зубчатых передач

Цель работы – изучить различные виды зубчатых передач, научиться определять тип и вид зубчатых передач, их передаточные отношения и передаточные числа.

Зубчатая передача – трехзвенный механизм, в котором два подвижных звена являются зубчатыми колесами, образующими с неподвижным звеном вращательную или поступательную пару (рис.1).

Рис.1. Зубчатая передача с внешним зацеплением

Шестерня – зубчатое колесо передачи с меньшим числом зубьев.

Колесо – зубчатое колесо передачи с большим числом зубьев.

Ведущее зубчатое колесо – зубчатое колесо передачи, которое сообщает движение парному зубчатому колесу.

Передаточное отношение u 12 (иногда используется обозначение i 12 ) определяется при ведущем колесе 1, передаточное отношение u 21 определяется если ведущим является колесо 2:

Рис.2. Виды зубчатых зацеплений: внешнее (слева) и внутреннеее

Передаточное число зубчатой передачи – это отношение числа зубьев ведомого зубчатого колеса к числу зубьев ведущего колеса. Передаточное число зубчатой передачи определяется по формуле:

где z 1 и z 2 — числа зубьев колес 1 и 2, соответственно.

Знак «+» берется для внешнего зацепления (рис.1 и рис.2), знак «–» для внутреннего зацепления. Виды зацеплений приведены на рис.2. Знаки учитываются только для зубчатых передач с параллельными осями вращения колес.

Типы зубчатых передач

Аксоидная поверхность зубчатого колеса – каждая из поверхностей, описываемых мгновенной осью относительного движения зубчатых колес передачи, относящаяся к данному зубчатому колесу. В цилиндрической и конической передачах начальные поверхности совпадают с аксоидными.

Ортогональная зубчатая передача (показан на рис.3) – коническая зубчатая передача, угол между осями которой равен 90°.

Неортогональная зубчатая передача – коническая зубчатая передача, угол между осями которой отличен от 90°.

Рис.3. Типы зубчатых передач (слева), коническая (в центре), винтовая зубчатая передача

Для конических зубчатых передач и передач со скрещивающимися осями передаточное отношение определяется по тем же формулам, что и для цилиндрических передач, но без учета знаков.

Рис.4. Червячная (слева) и гиперболоидная зубчатая передача

Виды зубчатых колес

Рис.5. Виды зубчатых колес: цилиндрическое косозубое (слева), шевронное (в центре),

В зависимости от вида зубьев зубчатые колеса цилиндрических передач делятся на прямозубые (рис.3 слева), косозубые и шевронные (рис.5). Зубчатые колеса конических передач – на прямозубые (рис.5), тангенциальные, с круговым зубом (рис.3 в центре), с криволинейным зубом.

В зависимости от профиля зубьев зубчатые колеса и передачи делятся на эвольвентные (рис.2, рис.6), циклоидальные, зубчатые колеса цилиндрической передачи Новикова (рис.6), профили зубьев которой контактируют по дуге окружности.

Рис.6. Виды зубчатых колес: с эвольвентным профилем зубьев (слева),

зубчатые колеса передачи Новикова

МНОГОСТУПЕНЧАТЫЕ ЗУБЧАТЫЕ ПЕРЕДАЧИ

Зубчатые передачи с неподвижными осями вращения колес

Рис.7. Двухступенчатая зубчатая передача и ее кинематическая схема

Простейший зубчатый механизм (рис.1) состоит из двух зубчатых колес ведущего и ведомого, которые одновременно являются входным и выходным, соответственно. Для получения необходимых передаточных отношений в машинах и приборах часто применяют сложные зубчатые механизмы, имеющие кроме входного и выходного колес несколько промежуточных колес, каждое из которых вращается вокруг своих осей. Применение сложных механизмов объясняется различными причинами. Например, оси входного и выходного колес расположены далеко друг от друга. В этом случае непосредственная передача вращения при помощи двух колес потребовала бы создания передачи с большими габаритами. В другом случае передаточное отношение может быть очень велико или очень мало, тогда удобно между входным и выходным колесами иметь промежуточные колеса со своими осями. Передавая вращение с входного колеса на промежуточные колеса и с них на выходное колесо, мы как бы последовательно отдельными ступенями изменяем скорость вращения звеньев, получая в результате требуемые передаточные отношения между входным и выходным колесами.

Таким образом, сложный механизм передачи можно разделить на отдельные части – ступени, каждая из которых представляет собой два колеса, образующих зубчатое зацепление. В соответствии с указанным бывают одно- и многоступенчатые передачи, по большей части двух- и трехступенчатые (рис.7). Количество ступеней равно числу зубчатых зацеплений, образованных зубчатыми колесами механизма. Одно колесо может входить в несколько ступеней (рис.8). Любая ступень может представлять собой цилиндрическую, коническую, червячную, глобоидную и т.д. передачу. На рис.8 показан многоступенчатый механизм, содержащий цилиндрические и конические ступени.

Рис.8. Многоступенчатая зубчатая передача

с паразитными колесами

Общее передаточное число (отношение) зубчатой передачи при последовательном соединении ступеней равно произведению передаточных чисел входящих в них ступеней. Для передачи на рис.7:

Знаки ступеней не учитываются так как передача включает кроме цилиндрических и конические ступени. Зубчатые колеса с числами зубьев z 2 и z 5 являются паразитными, каждое из них входит в два зубчатых зацепления.

Планетарные зубчатые передачи

Передаточное число планетарного механизма определяется по формуле:

u 1 H (4) =1- u 14 H ; u 14 H = u 12 H u 34 H ;

На рис.10 приведены формулы для определения передаточных чисел планетарных механизмов. Передаточные числа между подвижным центральным колесом и водилом связаны соотношением:

Рис.10. Определение передаточных чисел планетарных механизмов

При выборе чисел зубьев колес планетарных зубчатых передач для них проверяются условия:

1. Условие соосности, обеспечивающее совпадение осей центральных зубчатых колес и водила: a w 12 = a w 34 (рис.10). Условия, приведенные на рис.10, получены для планетарных передач, зубчатые колеса которых имеют одинаковый модуль.

2. Условие соседства, обеспечивающее совместное размещение нескольких сателлитов по общей окружности в одной плоскости, без соприкосновения вершин зубьев соседних сателлитов:

sin π k > z c max +2 h a * z 1 + z 2

Условие соседства получено для планетарных передач, у которых сателлиты располагаются равномерно по окружности водила.

3. Условие сборки зубчатых колес передачи, определяющее возможность сборки передачи при использовании нескольких сателлитов:

z 1 u 1 H k 1+ k П =Ц

Макеты цилиндрических, конических, червячных, многоступенчатых и планетарных зубчатых механизмов.

Порядок выполнения работы

1. Получить задание и лабораторные макеты у преподавателя.

Каждый студент должен определить передаточное отношение и передаточное число пяти зубчатых передач:

1) цилиндрической зубчатой передачи;

2) конической зубчатой передачи;

3) зубчатой передачи со скрещивающимися осями;

4) многоступенчатой передачи с неподвижными осями колес;

5) планетарной зубчатой передачи.

2. Для каждой передачи:

2.1. Нарисовать кинематическую схему.

2.2. Дать полное название зубчатой передачи (определить ее тип и вид). Например, механизм, показанный на рис.7, называется цилиндрическая косозубая эвольвентная зубчатая передача.

2.3. Определить подвижность передачи по формуле Малышева для плоских механизмов.

2.4. Опытным путем определить передаточное отношение зубчатой передачи. Для этого посчитать число оборотов ведущего колеса соответствующее целому числу оборотов ведомого колеса.

2.5. Рассчитать передаточное число аналитически. Для чего посчитать числа зубьев колес передачи и по формулам найти передаточное число.

Для сложных зубчатых передач определить количество ступеней, указать паразитные колеса. Рассчитать передаточное число механизма, выразив его через числа зубьев колес.

2.6. Для планетарной передачи проверить выполнения условий соосности, соседства и сборки.

2.7. Составить сложную зубчатую передачу, соединив последовательно три из рассмотренных зубчатых передач. Нарисовать ее кинематическую схему и опредилить общее передаточное отношение.

2.8. Все результаты занести в отчет по лабораторной работе.

1. Перечислить звенья, входящие в простейшие зубчатые механизмы.

2. Перечислить звенья, входящие в сложные зубчатые механизмы.

3. Цель использования многоступенчатых передач.

4. Перечислить основные типы зубчатых передач.

5. Написать формулу для определения передаточного числа многоступенчатой зубчатой передачи.

6. Написать формулу для определения передаточного числа одноступенчатой зубчатой передачи.

7. В чем достоинства и недостатки прямозубых и косозубых зубчатых колес?

9. Зачем устанавливают несколько сателлитов в планетарном механизме?

10. Как определить передаточное число планетарной зубчатой передачи?

11. Какие условия проверяются для планетарной передачи? В чем их смысл?

12. Когда учитываются знаки передаточных чисел ступеней зубчатой передачи?
