Лекция 9. Проектирование систем управления. Определение затрат на создание и эксплуатацию систем управления

Последовательность задач организационного проек­тирования, вытекающих из общей теории систем, можно изобразить в виде блок-схемы (см. рис..)

Организационной основой системы управления яв­ляется ее структура. Структура определяет состав подразделений, входящих в систему управления, их соподчиненности и взаимосвязи, форму разделения управ­ленческих решений по уровням, а следовательно, и са­мо число уровней управления. Иными словами, струк­тура управления является той организационной фор­мой, в рамках которой осуществляется процесс управ­ления. Таким образом, спроектировать достаточно эф­фективную структуру управления — значит определить такое соотношение ее элементов, при котором наибо­лее оперативно и своевременно выполняются требова­ния объекта управления.

Рис Последовательность задач организационного проектирования системы управления

1. Метод организационного моделирования позволя­ет решать задачи, основными параметрами которых яв­ляются непосредственные характеристики организаци­онной структуры, например, задачу группировки управ­ленческих решений по уровням, задачу формирования состава и перечня структурных подразделении, разработ­ки документации, регламентирующей деятельность под­разделении и системы в целом.

2. Организационное моделирование развивается как в научно-теоретическом плане, так и в направле­нии, носит прикладной характер и может охватывать различные аспекты при формировании структуры уп­равления: управленческий, информационный, соци­ально-психологический. Это создает возможность для комплексного рассмотрения вопросов, стоящих на пу­ти решения проблемы, начиная с расчета количествен­ных параметров и кончая организационным регламен­тированием подразделений.

3. Данный подход позволяет моделировать различные варианты организационной структуры, не прибегая к натурным экспериментам, проведение которых в реаль­ных условиях связано, как правило, с различными труд­ностями финансового и временного характера.

Таким образом,метод организационного моделирова­ния является наиболее универсальным и современным для проектирования организационной структуры и процессов принятия решений.

Проектирование системы управления в реальных условиях основывается на типовых структурах управ­ления, в которых всегда фиксированы количество уровней, наименования и численность функциональ­ных подразделений и т.д. Поэтому первостепенной за­дачей в начальной стадии проектирования организаци­онной структуры является научно обоснованный вы­бор типовой схемы управления в качестве теоретиче­ской модели структуры. Для решения этой задачи не­обходимо проанализировать диалектику развития про­изводственно-хозяйственных организаций как объекта управления. В результате такого анализа выяснилось следующее. Любая организация как объект управления представляет собой сложную систему, которая нужда­ется в четком и оперативном управлении в целях по­вышения эффективности функционирования всех ее элементов. Долгое время с этой задачей вполне справ­лялась система управления, в основе которой была ли­нейно-функциональная структура.

С развитием и становлением рыночных отношений к объекту управления предъявляются все новые требо­вания, расширяется круг задач, обусловленных посто­янно меняющимися целями функционирования. Эф­фективность управления в данном случае будет зави­сеть от того, насколько оперативно и своевременно производственный аппарат способен решать эти зада­чи. С такими задачами вполне успешно справляется матрично-штабная структура, поскольку позволяет уп­равлять всей системой как единым объектом, сохраняя при этом различную целевую направленность струк­турных звеньев. Отсюда — универсальность, которая выражается в том, что матрично-штабная структура сочетает в себе все возможные варианты иерархиче­ской соподчиненности: линейную, тематическую, функциональную.

При необходимости (для небольших организаций) матрично-штабная структура может быть трансформи­рована в любую из общепринятых форм организации управления: матричную, линейно-функциональную или линейную.

Напервом этапе проектирования происходит выбор матрично-штабной модели, которая подлежит детальному рассмотрению и является необходимой для выполне­ния последующих этапов. Таким образом реализуется первая теоретическая предпосылка, выявленная в ре­зультате предпроектного обследования. Последователь­ность этапов проектирования структуры управления по­казана на рис.

Рис. Этапы проектирования системы управления методом организационного моделирования

Третий этап — это собственно процесс проектиро­вания структуры управления. Он основан на исследо­вании возможности проектирования того или иного варианта структуры для выбранного объекта управле­ния. Вопрос о формировании любой структуры управ­ления будет зависеть от того, насколько целесообразно присутствие в ней функционального, тематического либо координирующего уровней. Под целесообразно­стью в данном случае понимается степень загрузки ру­ководителя, принимающего решения. Загрузку, в свою очередь, мы определяем как общую (суммарную) тру­доемкость управленческих решений, принимаемых ру­ководителем на уровне в течение исследуемого перио­да по формуле

где Qp — суммарная трудоемкость, ч.

Тi — трудоемкость i-го управленческого решения, ч.;

Кij — число повторений i-го решения на j-м уровне;

Далее определяется число руководителей, необходи­мых для принятия управленческих решений заданной трудоемкости:

где Ср — расчетное число руководителей;

Qp — трудоемкость принятия управленческих решений, ч.;

Fд — действенный фонд времени одного сотрудника, ч

Полученное число руководителей сравнивается с допустимым значением. Если расчетное число руководителей равно либо больше допустимого значения, это говорит о том, что загрузка каждого находится в за­данных пределах или завышена. В любом случае здесь фиксируется уровень управления, и, если загрузка за­вышена, решается вопрос о формировании дополнительного подразделения на данном уровне. Если же расчетная величина руководителей меньше допусти­мого значения, следовательно, степень загрузки чрез­вычайно мала и не достигает даже минимальной гра­ницы установленного предела. В таком случае право­мерно говорить об исключении данного уровня, пере­дать полномочия руководителю другого уровня либо эти полномочия объединить. Такое исследование за­грузки проводится поэтапно на линейном, функцио­нальном, тематическом и координирующем уровнях. Результаты исследования позволяют обосновать вари­ант структуры управления.

Рассмотрим, как решается вопрос о выборе вариан­та структуры в зависимости от загрузки уровней управ­ления. Расчет загрузки начинается с линейного уровня, поскольку он присущ любой структуре управления и в определенном смысле является доминирующим. Иссле­дования показали, что переход к проектированию той или иной формы организации управления зависит от величины загрузки линейного уровня, которая может быть меньше установленного предела, находиться в за­данных границах предела (К₁ К₂), где Ср — расчетная величина загрузки,

К₁— нижняя допустимая загрузка руководителя (К₁ = 0,9),

К₂ — верхняя допустимая загрузка руководителя (К₂ =1,2).

Основой для формирования любого из существую­щих вариантов структуры управления является модель матрично-штабной структуры. Поэтому выбор той или иной формы организации управления начинается с ис­следования возможности матрично-штабной структуры. Данная модель предусматривает (наряду с линейным и функциональным уровнями, присущими также и другим структурам) наличие тематического и координирующего уровней. Следовательно, вопрос о формировании матрично-штабной структуры будет зависеть от целесооб­разного присутствия в ней этих двух уровней. Рассмот­рим, как происходит выбор варианта структуры в зави­симости от загрузки линейного уровня управления.

Случай 1. Загрузка линейного руководителя меньше установленного предела, т.е. Ср Ср

Источник

Что понимается под комплексным подходом проектирования систем управления

Проектирование систем управления

Преподаватель: Жернакова Марина Борисовна

Лекция 1 (19.02.2015)

Методология проектирования систем управления

Связи в системе управления:

В основе формирования системы управления лежат следующие внутренние факторы:

Цель — желаемое, возможное и необходимое состояние системы управления

Функция — постоянно повторяющееся действие, осуществляемое по определенному алгоритму

Система управления возникает именно в результате функционального разделения труда

Полномочия работников управления

Управленческая деятельность характеризуется принятием решений. Для этого необходимы полномочия, т.е. права на принятие решений. Наличие или отсутствие таких прав так же как и специальных функций характеризует звенья управления. Полномочия распределяются и закрепляются за звеньями.

Полномочия — совокупность официально предоставленных прав и обязанностей принимать решения, отдавать распоряжения и осуществлять те или иные действия в интересах организации

Выделяют несколько видов полномочий:

Трудоемкость функций и полномочий определяет объем управленческой работы, а следовательно, определяет количество работников и размер управленческих звеньев. Трудоемкость управленческих работ определяется в человеко-часах.

Человеко-час — количество затрат труда на выполнение управленческой работы

В большинстве случаев определить трудоемкость управленческой работы непросто. Это связано с особенностями и характером управленческого труда.

Управленческий труд характеризуется выполнением следующих видов операций:

Особенности объекта управления

Одним из основных критериев проектирования систем управления является технология деятельности предприятия.

Технология — последовательность выполняемой рабочим трудовых операций

Например, для крупносерийного производства средними являются механистические системы управления. Для единичного и непрерывного производства требуется органическая система, как более гибкий тип организации.

Размер организации. Его следует иметь в виду при выборе организационной формы.

Основные правила о размере предприятия:

Задание на день самостоятельной работы (26.02.2015)

Найти схему «структура управления» любого действующего предприятия (взять метро по Менеджменту) и провести анализ:

Семинар 2 (19.02.2015)

Спроектировать иерархическую структуру управления предприятием, если в состав его аппарата управления входит следующий перечень работников:

Штатное расписание аппарата управления предприятием

Должность

Количество штатных единиц

Заместитель директора по производству

Заместитель директора по экономике

Инженер по технике безопасности

Отдел управления персоналом

Бухгалтерия

Планово-экономический отдел

Отдел труда и заработной платы

Отдел главного технолога

Сырьевой отдел

Отдел материально-технического снабжения

Линейные руководители

Начальник цеха основного производства

Мастер транспортного участка

Мастер ремонтно-механического участка

Всего:

Площадь чертежа разделить на зоны так, чтобы структурные звенья каждой ступени управления помещались в определенной зоне. Линии, обозначающие подчинение основных структурных подразделений, а также контуры этих звеньев выделить жирной чертой. Вспомогательные участки показать сбоку от основных. масштабным так, чтобы контуры каждого структурного подразделения по избранной нами шкале соответствовала количеству работающих в подразделения сотрудников

Лекция 2 (05.03.2015)

Методы проектирования и рационализации систем управления

Методы проектирования систем управления — научно-теоретические основы их разработки, используемые при построении систем управления на вновь вводимых предприятиях, а также при проведении крупных организационных мероприятий

К методам рационализации систем управления относят способы и приемы, которые применяются в повседневной практике по совершенствованию управления организациями

Бывают случаи, когда трудно разграничить методы проектирования и методы рационализации. Они взаимосвязаны и дополняют друг друга. Основное различие в том, что методы проектирования обычно дают укрупненные, усредненные величины параметров систем управления, а методы рационализации детально выявляют все возможные направления повышения эффективности управления.

Проектирование новых систем управления и рационализация действующих должны осуществляться на основе принципов их формирования.

Принципы проектирования и рационализации систем управления:

Методы проектирования и рационализации систем управления:

Достоинства метода: строгая логическая последовательность проектирования систем управления, учет принципа первичности функций и конкретных особенностей предприятия. В то же время этот метод отличается высокой трудоемкостью предварительных исследований и отсутствием возможности поиска оптимального варианта организационных решений

Все эти методы обладают 2-мя достоинствами: строгое количественное выражение параметров организационной системы и связей между ними; возможность определения оптимальной величины этих параметров для конкретного предприятия

Без учета затрат на разработку моделей сам метод рационализации организационных систем с помощью экономико-математических моделей достаточно прост и нетрудоемок. Он может служить хорошим средством экспресс-анализа состояния организации управления на предприятии. В то же время большинство экономико-математических моделей организационных структур как правило количественно выражают лишь 1-2 параметра организационной системы. Это существенно ограничивает практическую ценность результатов моделирования

Последовательность действий при построении системы управления функционально-объектным методом:

Источник

Что понимается под комплексным подходом проектирования систем управления

Организационная структура управления это — целостная совокупность соединенных между собой информационными связями элементов объекта и органа управления. Она отражает строение системы управления, содержанием которой являются функции управления, вертикальное и горизонтальное соотношение уровней управления, а также количество и взаимосвязь структурных подразделений в пределах каждого уровня. В зависимости от соотношения уровней и структурных подразделений различают линейную, функциональную, линейно-функциональную, матричную и матрично-штабную типы организационных структур.

Становление рыночных отношений в России способствует появлению новых, более сложных форм организации управления, имеющих в отличие от традиционных как вертикальные, так и горизонтальные связи, что значительно усложняет систему управления. В этих условиях необходимо разграничить функции и ответственность за выполнение конкретных заданий и работ, обусловленных как вертикальными, так и горизонтальными структурными связям. Правильное соотношение полномочий и ответственности, четкая регламентация деятельности руководителей и исполнителей в организации является непременным условием эффективного развития организаций.

Методика исследования и проектирования структур управления организациями, с одной стороны, должна основываться на научных принципах управления, с другой — учитывать личные качества и опыт руководителей, хорошо знающих возможности организации и те требования, которые регламентируют деятельность каждого из подразделений.

Эти требования подчеркивают важность системного подхода к формированию либо совершенствованию организационных структур и к разработке методики с достаточной степенью детализации стадий управления,

Для системы управления характерен ряд особенностей, которые вызывают значительные трудности в решении данной задачи и накладывают ограничения на масштабность в методическом плане. Эти особенности заключаются в следующем.

Эти особенности, органически соединяясь в системе управления, требуют комплексного подхода к вопросам, связанным с построением организационного обеспечения системы управления. Представляется важным изучение ряда теоретических предпосылок, которые могут быть положены в основу разрабатываемой методики исследования и проектирования структуры управления.

Такими предпосылками являются:

Для разработки методического аппарата проектирования структуры управления необходимо кроме имеющихся теоретических предпосылок, знать сущность организационного проектирования. Организационное проектирование — это моделирование системы управления предприятием, осуществляемое перед его строительством, либо накануне значительных преобразований.

Последовательность задач организационного проектирования, вытекающих из общей теории систем, можно изобразить в виде блок-схемы (см. рис. 6.1.)

Организационной основой системы управления является ее структура. Структура определяет состав подразделений, входящих в систему управления, их соподчиненности и взаимосвязи, форму разделения управленческих решений по уровням, а следовательно, и само число уровней управления. Иными словами, структура управления является той организационной формой, в рамках которой осуществляется процесс управления. Таким образом, спроектировать достаточно эффективную структуру управления — значит определить такое соотношение ее элементов, при котором наиболее оперативно и своевременно выполняются требования объекта управления.

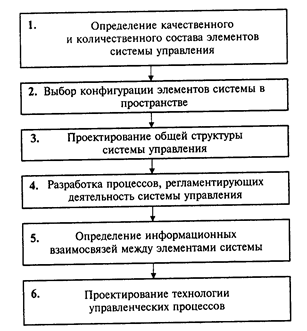

Рис 6.1. Последовательность задач организационного проектирования системы управления

Широкие возможности для исследования и проектирования структуры управления в целом создает органицационное моделирование. Это один из методов исследования, в основе которого лежит кибернетическая модель, позволяющая для каждого уровня управления распределить полномочия и ответственность работников, которые, в свою очередь, являются базой для построения и оценки различных вариантов организационной структуры. Преимущества данного метода раскрываются следующими обстоятельствами:

Таким образом, метод организационного моделирования является наиболее универсальным и современным для проектирования организационной структуры и процессов принятия решений.

Рассмотрим подробнее, как это осуществляется.

Проектирование системы управления в реальных условиях основывается на типовых структурах управления, в которых всегда фиксированы количество уровней, наименования и численность функциональных подразделений и т.д. Поэтому первостепенной задачей в начальной стадии проектирования организационной структуры является научно обоснованный выбор типовой схемы управления в качестве теоретической модели структуры. Для решения этой задачи необходимо проанализировать диалектику развития производственно-хозяйственных организаций как объекта управления. В результате такого анализа выяснилось следующее. Любая организация как объект управления представляет собой сложную систему, которая нуждается в четком и оперативном управлении в целях повышения эффективности функционирования всех ее элементов. Долгое время с этой задачей вполне справлялась система управления, в основе которой была линейно-функциональная структура.

С развитием и становлением рыночных отношений к объекту управления предъявляются все новые требования, расширяется круг задач, обусловленных постоянно меняющимися целями функционирования. Эффективность управления в данном случае будет зависеть от того, насколько оперативно и своевременно производственный аппарат способен решать эти задачи. С такими задачами вполне успешно справляется матрично-штабная структура, поскольку позволяет управлять всей системой как единым объектом, сохраняя при этом различную целевую направленность структурных звеньев. Отсюда — универсальность, которая выражается в том, что матрично-штабная структура сочетает в себе все возможные варианты иерархической соподчиненности: линейную, тематическую, функциональную.

При необходимости (для небольших организаций) матрично-штабная структура может быть трансформирована в любую из общепринятых форм организации управления: матричную, линейно-функциональную или линейную.

На первом этапе проектирования происходит выбор матрично-штабной модели, которая подлежит детальному рассмотрению и является необходимой для выполнения последующих этапов. Таким образом реализуется первая теоретическая предпосылка, выявленная в результате предпроектного обследования. Последовательность этапов проектирования структуры управления показана на рис. 6.2

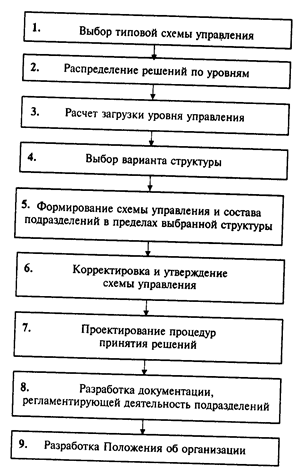

Рис. 6.2. Этапы проектирования системы управления методом организационного моделирования

На втором этапе осуществляется распределение управленческих решений по уровням в рамках матрично-штабной структуры (см. параграф 6.2.)

Третий этап — это собственно процесс проектирования структуры управления. Он основан на исследовании возможности проектирования того или иного варианта структуры для выбранного объекта управления. Вопрос о формировании любой структуры управления будет зависеть от того, насколько целесообразно присутствие в ней функционального, тематического либо координирующего уровней. Под целесообразностью в данном случае понимается степень загрузки руководителя, принимающего решения. Загрузку, в свою очередь, мы определяем как общую (суммарную) трудоемкость управленческих решений, принимаемых руководителем на уровне в течение исследуемого периода по формуле

где Qp — суммарная трудоемкость, ч.

Далее определяется число руководителей, необходимых для принятия управленческих решений заданной трудоемкости:

где Ср — расчетное число руководителей;

Qp — трудоемкость принятия управленческих решений, ч.;

F д — действенный фонд времени одного сотрудника, ч

Полученное число руководителей сравнивается с допустимым значением. Если расчетное число руководителей равно либо больше допустимого значения, это говорит о том, что загрузка каждого находится в заданных пределах или завышена. В любом случае здесь фиксируется уровень управления, и, если загрузка завышена, решается вопрос о формировании дополнительного подразделения на данном уровне. Если же расчетная величина руководителей меньше допустимого значения, следовательно, степень загрузки чрезвычайно мала и не достигает даже минимальной границы установленного предела. В таком случае правомерно говорить об исключении данного уровня, передать полномочия руководителю другого уровня либо эти полномочия объединить. Такое исследование загрузки проводится поэтапно на линейном, функциональном, тематическом и координирующем уровнях. Результаты исследования позволяют обосновать вариант структуры управления.

Рассмотрим, как решается вопрос о выборе варианта структуры в зависимости от загрузки уровней управления. Расчет загрузки начинается с линейного уровня, поскольку он присущ любой структуре управления и в определенном смысле является доминирующим. Исследования показали, что переход к проектированию той или иной формы организации управления зависит от величины загрузки линейного уровня, которая может быть меньше установленного предела, находиться в заданных границах предела (К 1 К 2 ) , где Ср — расчетная величина загрузки,

К 1 — нижняя допустимая загрузка руководителя ( К 1 = 0,9),

К 2 — верхняя допустимая загрузка руководителя ( К 2 =1,2).

Основой для формирования любого из существующих вариантов структуры управления является модель матрично-штабной структуры. Поэтому выбор той или иной формы организации управления начинается с исследования возможности матрично-штабной структуры. Данная модель предусматривает (наряду с линейным и функциональным уровнями, присущими также и другим структурам) наличие тематического и координирующего уровней. Следовательно, вопрос о формировании матрично-штабной структуры будет зависеть от целесообразного присутствия в ней этих двух уровней. Рассмотрим, как происходит выбор варианта структуры в зависимости от загрузки линейного уровня управления.
