ПОЛОЖИТЕЛЬНЫЕ НАПРАВЛЕНИЯ ТОКА И НАПРЯЖЕНИЯ

ОСНОВНЫЕ ОПРЕДЕЛЕНИЯ, ЗАКОНЫ, ЭЛЕМЕНТЫ

И ПАРАМЕТРЫ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ

ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ

Электрической цепью называется совокупность устройств, предназначаемых для прохождения электрического тока, электромагнитные процессы в которых могут быть описаны с помощью понятий напряжения и тока. В общем случае электрическая цепь состоит из источников и приемников электрической энергии и промежуточных звеньев (проводов, аппаратов), связывающих источники с приемниками.

Источниками электрической энергии являются гальванические элементы, аккумуляторы, термоэлементы, генераторы и другие устройства, в которых происходит процесс преобразования химической, молекулярно-кинетической, тепловой, механической или другого вида энергии в электрическую. К источникам можно отнести и приемные антенны, в которых в отличие от перечисленных выше устройств не происходит изменения вида энергии.

Приемниками электрической энергии, или так называемой нагрузкой, служат электрические лампы, электронагревательные приборы, электрические двигатели и другие устройства, в которых электрическая энергия превращается в световую, тепловую, механическую и т. п. К нагрузкам относятся и передающие антенны, излучающие электромагнитную энергию в пространство.

Расчеты электрических цепей и исследования процессов, происходящих в них, основываются на различных допущениях и некоторой идеализации реальных объектов электрических цепей. Под элементами в теории электрических цепей подразумеваются обычно не физически существующие составные части электротехнических и радиотехнических устройств, а их идеализированные модели, которым теоретически приписываются определенные электрические и магнитные свойства так, что они в совокупности приближенно отображают явления, происходящие в реальных устройствах.

В теории электрических цепей различают активные и пассивные элементы.

Активными элементами считаются источники электрической энергии: источники напряжения и источники тока. К пассивным элементам электрических цепей относятся сопротивления, индуктивности и емкости. Соответственно различают активные и пассивные цепи; активные цепи содержат источники электрической энергии, пассивные же цепи состоят только из пассивных элементов.

ПОЛОЖИТЕЛЬНЫЕ НАПРАВЛЕНИЯ ТОКА И НАПРЯЖЕНИЯ

Электрическому току приписывается направление. Хотя в общем случае ток представляет собой движение электрических зарядов того и другого знака в разные стороны, однако, за направление тока принимают направление перемещения положительных зарядов; это направление противоположно направлению движения отрицательных зарядов.

Численно ток определяется как предел отношения количества электричества, переносимого заряженными частицами сквозь рассматриваемое поперечное сечение проводника за некоторый промежуток времени, к этому промежутку времени, когда последний стремится к нулю. Следовательно, если обозначить через q количество электричества, прошедшего через рассматриваемое сечение проводника за время t, то мгновенное значение тока, т. е. значение его в любой момент времени t, определится как производная q по t

Электрический ток может быть постоянным (неизменяющимся) или переменным, т.е. изменяющимся в зависимости от времени.

Положительное направление тока выбирается произвольно; оно обычно указывается стрелкой. Если в результате расчета тока, выполненного с учетом выбранного положительного направления, ток имеет знак плюс (i > 0), то это означает, что его направление совпадает с выбранным положительным направлением. В противном случае, когда ток отрицателен (i

Дата добавления: 2015-12-16 ; просмотров: 5576 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ

Источник

Положительные направления тока и напряжения

Электрический ток в общем случае представляет собой движения электрических зарядов отрицательного и положительного знаков в разные стороны.

Численно ток определяется как придел отношения количества электричества, переносимого заряженными частицами сквозь рассматриваемое поперечное сечение проводника за некоторый промежуток времени, к этому времени, при условии, что данный промежуток времени стремится к нулю:

Количество электричества (заряд) измеряется в Кулонах [K], промежуток времени в секундах [сек], а единицей измерения тока служит Ампер [A].

Электрическому току приписывают направление.

За положительное направление тока принимают направление перемещения положительных зарядов от точки высшего потенциала к точке меньшего потенциала.

Направление тока характеризуется знаком тока. Понятия положительный или отрицательный ток имеют смысл, если сравнивать направление тока в проводнике с некоторым заранее выбранным направлением – так называемым положительным направлением тока.

Положительное направление тока выбирается произвольно и указывается стрелкой.

Рассмотрим пассивный участок электрической цепи с выбранным положительным направлением тока:

При протекании тока от точки 1 к точке 2 подразумевается, что потенциал точки 1 выше потенциала точки 2.

Под напряжением на данном участке подразумевается разность электрических потенциалов точек 1 и 2.

Единица измерения напряжения Вольт [B].

Порядок индексов при напряжении означают его выбранное положительное направление.

Чаще всего положительное направление напряжения выбирают совпадающим с положительным направлением тока и указывают стрелкой.

4. Источник напряжения и источник тока.

В теории электрических цепей используют понятия идеальные источники электрической энергии: источник напряжения и источник тока.

Им приписывают следующие свойства:

Источник напряжения представляет собой активный элемент с двумя зажимами, напряжение на котором не зависит от тока, проходящего через источник

Рис.2. Идеальный источник напряжения и

его вольтамперная характеристика(BAX).

Предполагается, что внутри идеального источника напряжения пассивные сопротивление, индуктивность и емкость отсутствуют и, следовательно, прохождение тока не вызывает падения напряжения.

Упорядоченное перемещение положительных зарядов в источнике напряжения от меньшего потенциала к большему возможно работа сторонних сил, которые присущи источнику.

Величина работы, производимой данными сторонними силами по перемещению единицы положительного заряда от отрицательного полюса источника напряжения к положительному по полюсу, называется электродвижущей силой (э.д.с.) источника и обозначается e(t).

На рис.2(а) указано направление напряжения на зажимах идеального источника, которое всегда равно э.д.с. источника по величине и противоположно ей по направлению.

Обычно внутренние параметры источника конечной мощности незначительны по сравнению с параметрами внешней цепи и в не которых случаях (по условию задачи) могут вообще не учитываться. Внутреннее сопротивление источника э.д.с.(r₀) на схемах замещения изображается последовательно соединенным с самим источником.

Рис.3. Источник напряжения конечной мощности.

Источник тока представляет собой активный элемент, ток которого не зависит от напряжения на его зажимах.

Рис.4. Идеальный источник тока и его вольтамперная характеристика.

Предполагается, что внутренне сопротивление идеального источника тока равно бесконечности, и поэтому параметры внешней цепи, от которых зависит напряжение на зажимах источника тока, не влияют на ток источника.

При увеличении напряжения внешней цепи, присоединенной к источнику тока, напряжение на его зажимах, и следовательно, мощность возрастают. Поэтому идеальный источник тока теоретически так же рассматривается как источник бесконечной мощности.

Источник тока конечной мощности изображен на рис.5. g₀ – внутренняя проводимость источника. Она характеризует внутренние параметры источника и ограничивает мощность, отдаваемую в цепь.

Рис.5. Источник тока конечной мощности.

Часто при решении задач методом эквивалентных преобразований возникает необходимость заменить реальный источник напряжения эквивалентным источником тока или наоборот. Преобразование осуществляется по схеме и формулам рис.6.

(1)

Рис.6. Преобразования источников конечной мощности.

5. Сопротивление.

Сопротивлением называется идеализированный элемент цепи в котором происходит необратимый процесс преобразования электрической энергии в тепловую.

Кроме того, данный термин применяется для количественной оценки величины, равной отношению напряжения на данном элементе к току, проходящему через него:

[Ом] (2)

Формула 2 выражает закон Ома.

Сопротивление всегда положительно.

Величина обратная сопротивлению носит название проводимости:

[См] (3)

Рис.7. Графическое изображение сопротивления

с выбранными положительными направлениями тока и напряжения.

Мгновенная мощность, поступающая в сопротивление равна:

Pr = Ui = i 2 r = U 2 q (4)

Параметр r в общем случае зависит от тока i (например, вследствие нагревания проводника током).

Вольтамперная характеристика (зависимость напряжения на сопротивлении от тока) носит нелинейный характер.

Рис.8. BAX сопротивления: а – нелинейная; б – линейная.

Если сопротивление не зависит от тока, то имеет место прямая пропорциональность, выражающая закон Ома. В этом случае сопротивление называется линейным.

6. Индуктивность.

Индуктивностью называется идеализированный элемент электрической цепи, приближающейся по свойствам к индуктивной катушке, в котором накапливается энергия магнитного поля.

При этом термин «индуктивность» и его обозначение L применяется как для обозначения самого элемента цепи, так и для количественной оценки отношения потокосцепления самоиндукции к току в данном элементе:

[Гн] (5)

Индуктивность всегда положительна, так как потокосцепления и ток имеют одинаковые знаки.

В общем случае индуктивность зависит от тока и является нелинейной.

Если зависимостьy(i) линейная, то индуктивность – величина постоянная.

Рис.9. Зависимость потокосцепления от тока:

Рис.10. Графическое изображение индуктивности.

(6)

Если индуктивность L величина постоянная (не зависит от тока), то

= (7)

Напряжение на индуктивности определяется:

(8)

Ток на индуктивности:

(9)

Формулы (8) и (9) выражают закон Ома дифференциальной и интегральной форме для индуктивности.

Мгновенная мощность, поступающая в индуктивность равна:

(10)

Мощность индуктивности связана с процессом нарастания или убывания энергии магнитного поля.

7. Емкость.

Емкостью называется идеализированный элемент электрической цепи приближенно заменяющий конденсатор, в котором накапливается энергия электрического поля.

При этом данный термин применяется как для обозначения самого элемента, так и для количественной оценки отношения заряда к напряжению на этом элементе:

[Ф] (11)

Емкость всегда положительна, так как заряд и напряжение имеют одинаковый знак.

В общем случае зависимость заряда от напряжения носит нелинейный характер и, следовательно, параметр С зависит от напряжения.

Если зависимость заряда от напряжения линейная, емкость C – величина постоянная.

Рис.11. Зависимость электрического заряда от напряжения,

а – нелинейная, б – линейная.

Ток емкости равен производной электрического заряда по времени:

(12)

Формула (12) выражает закон Ома для емкости.

Напряжение на емкости:

(13)

Условное графическое изображение емкости указано на рис.11. Там же даны положительные направления тока и напряжения.

Рис.12. Условное обозначение емкости.

Мгновенная мощность, поступающая в емкость, равна:

(14)

Мощность емкости связана с процессом накопления или убыли электрического заряда в емкости. Когда заряд положительный и возрастает ток положительный и в емкость поступает электрическая энергия из внешней цепи. Когда заряд положителен, но убывает, т.е. ток отрицателен, энергия, ранее накопленная в электрическом поле емкости, возвращается во внешнюю цепь.

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Источник

Положительные направления токов и напряжений.

Элементы электрической цепи постоянного и переменного токов.

Электрическая цепь делится на внутреннюю(источник электрической энергии) и внешнюю части(соединительные провода, потребители, рубильники, выключатели, электроизмерительные приборы, т. е. все то, что присоединено к зажимам источника электрической энергии)

Электрический ток может протекать только по замкнутой электрической цепи. Разрыв цепи в любом месте вызывает прекращение электрического тока.

Под электрическими цепями постоянного тока в электротехнике подразумевают цепи, в которых ток не меняет своего направления, т. е. полярность источников ЭДС в которых постоянна.

Под электрическими цепями переменного тока имеют ввиду цепи, в которых протекает ток, который изменяется во времени (переменный ток).

Электроприемниками постоянного тока являются электродвигатели, преобразующие электрическую энергию в механическую, нагревательные и осветительные приборы, электролизные установки и др.

В качестве вспомогательного оборудования в электрическую цепь входят аппараты для включения и отключения (например, рубильники), приборы для измерения электрических величин (например, амперметры и вольтметры), аппараты защиты (например, плавкие предохранители).

Элементы электрической цепи делятся на активные и пассивные.

К активным элементам электрической цепи относятся те, в которых индуцируется ЭДС (источники ЭДС, электродвигатели, аккумуляторы в процессе зарядки и т. п.). К пассивным элементам относятся электроприемники и соединительные провода.

Если сопротивление элемента постоянно при любом значении тока в нем и любом значении приложенного к нему напряжения, то вольт-амперная характеристика прямая линия и такой элемент называется линейным элементом.

В общем случае сопротивление зависит как от тока, так и от напряжения. Одна из причин этого состоит в изменении сопротивления проводника при протекании по нему тока из-за его нагрева. При повышении температуры сопротивление проводника увеличивается. Но так как во многих случаях эта зависимость незначительна, элемент считают линейным.

Электрическая цепь, электрическое сопротивление участков которой не зависит от значений и направлений токов и напряжений в цепи, называется линейной электрической цепью. Такая цепь состоит только из линейных элементов, а ее состояние описывается линейными алгебраическими уравнениями.

Если сопротивление элемента цепи существенно зависит от тока или напряжения, то вольт-амперная характеристика носит нелинейный характер, а такой элемент называется нелинейным элементом.

Электрическая цепь, электрическое сопротивление хотя бы одного из участков которой зависит от значений или от направлений токов и напряжений в этом участке цепи, называется нелинейной электрической цепью. Такая цепь содержит хотя бы один нелинейный элемент.

Положительные направления токов и напряжений.

Электрическому току приписывается направление. Хотя в общем случае ток представляет собой движение электрических зарядов того и другого знака в разные стороны, однако, за направление тока принимают направление перемещения положительных зарядов; это направление противоположно направлению движения отрицательных зарядов.

Численно ток определяется как предел отношения количества электричества за некоторый промежуток времени. Следовательно, если обозначить через q количество электричества, прошедшего через рассматриваемое сечение проводника за время t, то мгновенное значение тока, т. е. значение его в любой момент времени t, определится как производная q по t

Электрический ток может быть постоянным (неизменяющимся) или переменным, т.е. изменяющимся в зависимости от времени.

Положительное направление тока выбирается произвольно; оно обычно указывается стрелкой. Если в результате расчета тока, выполненного с учетом выбранного положительного направления, ток имеет знак плюс (i > 0), то это означает, что его направление совпадает с выбранным положительным направлением. В противном случае, когда ток отрицателен (i

Источник

Положительные направления токов и напряжений

Согласно электронной теории электрической проводимости, валентные электроны в металлах легко отделяются от атомов (образуя «электронный газ»).

А атомы становятся положительными ионами. Ионы образуют в твердом теле кристаллическую решетку с пространственной периодичностью. Свободные электроны хаотически движутся в пространстве решетки между атомами, сталкиваясь с ними.

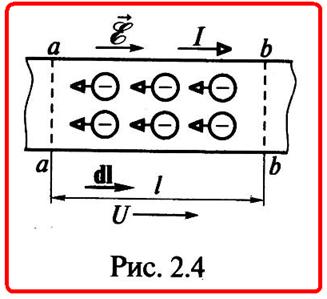

Под действием продольного электрического поля напряженностью ε создаваемого в проводнике длиной L источником электрической энергии, свободные электроны приобретают добавочную скорость и дополнительно перемещаются в одном направлении вдоль проводника (рис. 2.4).

Постоянный ток в проводящей среде представляет собой в общем случае упорядоченное движение положительных и отрицательных зарядов под воздействием электрического поля.

Например, в электролитах и газах ионы с положительными и отрицательными зарядами движутся навстречу друг другу. Так как направления движения положительных и отрицательных зарядов противоположны, то необходимо уточнить, движение каких зарядов следует считать направлением тока.

Принято считать направлением тока направление движения положительных зарядов, т.е. направление, обратное направлению движения электронов в проводнике под воздействием электрического поля. Это направление показано стрелкой (см. рис. 2.4).

Постоянный ток определяют по формуле

t — время равномерного перемещения суммарного заряда \q\ через поперечное сечение рассматриваемого участка цепи.

(Основная единица измерения тока в СИ — ампер (А): 1 А= 1 Кл/с.

Значение тока в цепи измеряется прибором — амперметром, который включают последовательно,

При расчете цепи действительные направления токов в ее элементах в общем случае заранее не известны. Поэтому необходимо предварительно выбрать условные положительные, или, короче, положительные, направления токов во всех элементах цепи.

Положительное направление тока в элементе сопротивлением R (рис. 2.5) или в ветви выбирается произвольно и указывается стрелкой.

Если при выбранных положительных направлениях токов в результате расчета режима работы цепи значение тока в данном элементе получится положительным, то действительное направление тока совпадает с выбранным положительным.

В противном случае действительное направление противоположно выбранному положительному.

Положительное направление напряжения на элементе схемы цепи (см. рис. 2.5) также может быть выбрано произвольно и указывается стрелкой,

но для участков цепи, не содержащих источников энергии, рекомендуется выбирать его совпадающим с положительным направлением тока, как на рис. 2.5.

Если выводы элемента обозначены, например, а и b (см. рис. 2.5) и стрелка направлена от вывода а к выводу Ь, то положительное направление означает, что определяется напряжение

Аналогичное обозначение можно принять и для тока. Например, обозначение I_ab указывает положительное направление тока в элементе цепи или схемы от вывода а к выводу b.

Столкновения свободных электронов в проводниках с атомами кристаллической решетки тормозят их поступательное движение. Это противодействие направленному движению свободных электронов, т.е. постоянному току, составляет физическую сущность электрического сопротивления проводника.

Аналогичен механизм сопротивления постоянному току в электролитах и газах.

На участке цепи сопротивлением R (см. рис. 2.5) зависимость тока от напряжения определяется соотношением

называемым законом Ома.

Величина, обратная сопротивлению, называется проводимостью

Проводящее свойство материала определяет его объемное удельное сопротивление ρ_v, равное сопротивлению между противоположными сторонами куба с ребром 1 м.

Величина, обратная объемному удельному сопротивлению, называется объемной удельной проводимостью

(2.3)

Единица измерения объемного удельного сопротивления — 1 Ом • м,

объемной удельной проводимости — 1 См/м

Сопротивление проводника зависит от его длины, площади поперечного сечения и материала, из которого изготовлен проводник.

Эта зависимость выражается формулой

(2.4)

R — сопротивление проводника, Ом;

p_v — удельное сопротивление, Ом • м;

l — длина проводника, м;

Сопротивление проводника постоянному току зависит от температуры. Эту зависимость при изменениях температуры в малых пределах (примерно 200 °С) можно выразить формулой

сопротивления при температурах Э_ь 0₂; а — температурный коэффициент сопротивления, равный относительному изменению сопротивления при изменении температуры на 1 °С.

В табл. 2.1 приведены значения объемного удельного сопротивления и температурного коэффициента сопротивления некоторых проводниковых, а в табл. 1.1 — электроизоляционных материалов.

Резистором называется электротехническое устройство, обладающее сопротивлением и применяемое для ограничения тока.

Регулируемый резистор называется реостатом. Условные обозначения различных типов резисторов даны в табл. 2.2.

Резистивными элементами называются идеализированные модели резисторов и любых других электротехнических устройств или их частей, оказывающих сопротивление постоянному току независимо от физической природы этого явления. Они применяются при составлении схем замещения цепей и расчетах их режимов. При идеализации пренебрегают токами через изолирующие покрытия резисторов, каркасы проволочных реостатов и т. п.

Линейный резистивный элемент явля-
ется схемой замещения любой части элек-
тротехнического устройства, в которой Рис. 2.6

ток пропорционален напряжению. Его параметром служит сопротивление R = const.

Если зависимость тока от напряжения нелинейная, то схема замещения содержит нелинейный резистивный элемент, который задается нелинейной вольт-амперной характеристикой I(U). На рис. 2.6 приведены вольт-амперные характеристики (ВАХ) линейного (линия а) и нелинейного (линия Ь) резистивных элементов, а также условные обозначения их на схемах замещения.

2.5. Способы соединения резисторов

Возможны последовательное, параллельное и смешанное соединения резисторов в электрической цепи.

Последовательным называется соединение резисторов, при котором к концу каждого предыдущего резистора присоединяется начало следующего. На рис. 2.7 показана схема цепи с последовательным соединением трех резистивных элементов. При этом ток в каждом резистивном элементе одинаковый 7. Напряжение, приложенное к цепи, равно сумме напряжений на резистивных элементах и с учетом закона Ома равно

где Я_ж — эквивалентное сопротивление цепи.

Разделив обе части равенства на 7, получим соотношение

Параллельным называется соединение группы резисторов, при котором их начала присоединяются к одному узлу цепи, а концы — к другому. На рис. 2.8 показана схема цепи с параллельным

соединением трех резистивных элементов между узлами аиЬ. При этом напряжения на всех резистивных элементах одинаковые

Общий ток цепи равен сумме токов в резисторах и с учетом закона Ома

где R_3K — эквивалентное сопротивление цепи.

Разделив обе части равенства на U, получим соотношение

\/R₃^\/R_x + 1/Л2 + 1/Л3 или, учитывая, что проводимость резистора равна G= l/R,

G_3K = G\ + Gi + G3. Для двух параллельно соединенных резисторов:

Для схемы, изображенной на рис. 2.8:

Так как правые части этих равенств равны между собой, то

Это означает, что токи в резисторах, включенных параллельно, распределяются обратно пропорционально их сопротивлениям.

Смешанным называется такое соединение резисторов в цепи, при котором одна их часть соединяется параллельно, а другая — последовательно.

При расчете таких цепей определяют вначале эквивалентные сопротивления параллельно и последовательно соединенных групп резисторов, а затем — общее сопротивление всей цепи.

Например, для схемы цепи на рис. 2.9 эквивалентные сопро-
тивления участков с параллельным
соединением резистивных элементов _R

R_x и R₂ и последовательным соединением резистивных элементов R₃ и /?4 равны

Общее сопротивление цепи равно

2.6. Источники электрической энергии постоянного тока. Электродвижущая сила

Рассмотрим источник электрической энергии постоянного тока на примере гальванического элемента (рис. 2.10, а), представляющего собой две пластины — из меди Си и цинка Zn, помещенные в раствор серной кислоты. Чистая кислота не проводит электрического тока. Но при растворении ее в дистиллированной воде она распадается на ионы, заряженные положительно и отрицательно

Раствор кислоты, щелочи или соли в дистиллированной воде или другом растворителе называют электролитом, а процесс распада химических соединений под действием растворителя на ионы — электролитической диссоциацией.

Вследствие химических процессов положительные ионы цинка Zn 2+ переходят в раствор серной кислоты, оставляя на цинковой пластине избыток отрицательных свободных зарядов. Одновременно в растворе серной кислоты тяжелые и малоподвижные положительные ионы цинка Zn 2+ оттесняют легкие и подвижные положительные ионы водорода Н + к медной пластине, на поверхности которой происходит восстановление нейтральных атомов водорода. При этом медная пластина теряет свободные отрицательные заряды, т.е. заряжается положительно.

Между разноименно заряженными пластинами возникает однородное электрическое поле напряженностью которое препятствует направленному движению ионов в растворе. При значении напряженности поля &=&₀ накопление зарядов на пластинах

прекращается. Напряжение, равное разности потенциалов между пластинами, при котором накопление зарядов прекращается, служит количественной мерой сторонней силы (в данном случае химической природы), стремящейся к накоплению заряда.

Электродвижущей силой (ЭДС) называется количественная мера сторонней силы. Для гальванического элемента ЭДС Е равна

где d— расстояние между пластинами; U_abx= V_ax— V_bx — напряжение, равное разности потенциалов между выводами пластин в режиме холостого хода, т. е. при отсутствии тока в гальваническом элементе.

Если к выводам гальванического элемента подключить приемник, например резистор, то в замкнутой цепи возникнет ток. Направленное движение ионов в растворе кислоты сопровождается их взаимными столкновениями, что создает внутреннее сопротивление гальванического элемента постоянному току. Гальванический элемент, эскизное изображение которого дано на рис. 2.10, а, а обозначение на принципиальных схемах — на рис. 2.10, б, можно представить схемой замещения (рис. 2.10, в), состоящей из последовательно включенных ЭДС Е источника и ре-зистивного элемента сопротивлением R_m, равным его внутреннему сопротивлению. Стрелка ЭДС указывает направление движения положительных зарядов в гальваническом элементе под действием сторонних сил. Стрелка напряжения U_ab указывает направление движения положительных зарядов под действием сил электрического поля в приемнике, если его подключить к гальваническому элементу.

Схема замещения на рис. 2.10, в справедлива для любых других источников электрической энергии постоянного тока, которые отличаются от гальванического элемента физической природой ЭДС и внутреннего сопротивления.

2.7. Источник ЭДС и источник тока

Источник ЭДС и источник тока являются частными случаями источника электрической энергии.

Рассмотрим процессы в цепи, состоящей из источника электрической энергии и подключенного к нему резистора с сопротивлением нагрузки R_H. Представим источник электрической энергии схемой замещения на рис. 2.10, в, а всю цепь — схемой на рис. 2.11, а.

Свойства источника электрической энергии определяет вольт-амперная, или внешняя, характеристика — зависимость напряжения между его выводами U_ab = Uот тока I источника, т.е. U(I)

Источник
