Как самостоятельно произвести восстановление аккумулятора шуруповерта
Возможность работать с таким инструментом, как шуруповерт, без подключения его к электросети — это удобно, практично и, главное, необходимо. Ведь часто приходится выполнять какие-либо работы в тех местах, куда дотянуть сетевой кабель практически невозможно. В магазинах строительных инструментов предлагается широкий выбор шуруповертов, в том числе Bosch, а также популярные Хитачи и Макита. Но, к сожалению, срок службы АКБ любой дрели или похожего инструмента невелик — максимум 5 лет. Бывает, что аккумулятор шуруповерта уже не заряжается и через меньший промежуток времени. Срочно покупать новую батарею невыгодно. За такую же сумму можно приобрести новый шуруповерт. Поэтому стоит попробовать такой вариант, как восстановление аккумулятора шуруповерта своими руками.
Виды АКБ, используемых в шуруповертах, и их отличия
Как известно, аккумулятор любого шуруповерта включает в себя несколько батареек, которые соединены в одну цепочку в определенной последовательности. Различают никель-кадмиевые (Ni-Cd), никель-металлгидридные (Ni-MH) и литиевые элементы.
Никель-кадмиевые батареи, в данном случае, являются самыми ходовыми и часто используемыми. Напряжение каждого отдельного элемента составляет 1,2 Вольт, а емкость — 12000 мАч, если мы имеем 12-вольтовый инструмент. Сразу стоит отметить, что, в отличие от литиевых, они подлежат восстановлению, потому что обладают так называемым «эффектом памяти» в виде обратимой потери емкости.
Что касается батареек, в состав которых входит литий, восстановить их емкость с помощью популярного зарядного устройства Imax B6 вряд ли удастся — по причине того, что литий имеет свойство разлагаться с течением времени.
Восстановление аккумулятора шуруповерта аналогичным образом также может не увенчаться успехом и для кадмиевых аккумуляторов. Такая батарея отличается тем, что электролит в них иногда полностью выкипает. Однако в случае с кадмиевыми АКБ шансов «реанимировать» их значительно больше. Но при этом важно не торопиться и не использовать сгоряча распространенные методы «быстрого восстановления» Ni Cd аккумуляторов. Подробнее о том, какой аккумулятор лучше для шуруповерта →
Как восстановить аккумулятор шуруповерта
В Интернете существует большое количество видеороликов, в которых, например, наглядно показывается восстановление аккумулятора шуруповерта Hitachi с помощью Imax B6. Оно заключается в «реанимировании» никелевых аккумуляторов путем подачи больших токов. Оживить АКБ сторонники экспресс-метода восстановления предлагают, воспользовавшись простыми настройками Imax B6. Выставляется режим на никель-кадмий, и батарею можно реанимировать в этом режиме.
Однако прогревание импульсным питанием и последующая зарядка являются довольно рискованными методами для никель-кадмиевых аккумуляторов. Нарушенную связь в элементе не восстановить высокими токами. К тому же, если электролита внутри батарейки мало, либо его совсем нет, высокие токи окончательно «убьют» АКБ. Поэтому, в целях предотвращения необратимой порчи батареек, рекомендуется вначале пополнить их запас электролита дистиллированной водой и только потом заряжать с помощью Imax B6.
Есть экстремальный вариант, как восстановить никель-кадмиевый аккумулятор шуруповерта — можно «дернуть» их большим током. Они начнут заряжаться, но ненадолго. Любители электроники, критикующие этот метод, уверяют, что не было ни одного случая, чтобы импульсный ток надолго восстановил емкость АКБ. Как правило, она поднимется на очень короткое время, а потом, спустя несколько дней, батарея снова «садится».
Можно ли пользоваться методом импульсного тока — решать хозяевам батареек. В Интернете существует много роликов на тему того, как восстановить Ni Cd аккумулятор от шуруповерта. Но есть мнение, что в реальности быстрые способы работают очень недолго. Например, если электролит внутри какой-либо батарейки из связки выкипел, либо высох, импульсный ток «убьет» элемент окончательно.
Если есть возможность, можно аккуратно разобрать каждую никель-кадмиевую батарейку и посмотреть, в каком состоянии находится электролит. Если она окажется сухой, можно воспользоваться методом доливания небольшого количества дистиллированной воды через шприц.
Восстановление с помощью воды
Для того чтобы просверлить аккуратное отверстие в батарейке, понадобится маленькое сверло. Отверстие нужно делать подальше от центра, лучше в верхней боковой части элемента, где находится небольшое углубление. Затем заполнить аккумулятор дистиллированной водой с помощью шприца до последнего.
После этого АКБ можно полностью зарядить Imax B6 и дать ей «отстояться». Процедура долгая. Восстановление 8-,12-, 14-аккумуляторных «банок», в зависимости от вольтажа, может занять много времени. В идеале следует не заряжать их сразу, а дать время «банкам» с водой постоять день. По одному заряжать аккумуляторы нельзя, лучше, чтобы их было, как минимум, три или четыре в связке, для равномерного распределения напряжения.
Кратковременные импульсы тока через сопротивление в 40 Ом на 12 В следует подавать уже после того, как внутрь реанимируемого элемента будет залита вода, а не на «сухую», как это часто делается.
Главная суть этого скурпулезного способа ремонта аккумулятора шуруповерта — восстановить связь пластин батарей с их контактно-переходными шинами (внутреннее устройство Ni-Cd аналогично схеме, по которой изготавливаются солнечные батареи). Главная причина прекращения работы батареек — это отслоение плюсового контакта от их внутренней части.
Отверстия, просверленные в батарейках, не закрывать до тех пор, пока заряд АКБ не будет держаться стабильно. Как только заряд стабилизируется, отверстия аккуратно заклеить силиконом. Воду периодически можно доливать в любое время.
Как уже стало ясно, этот метод не предназначен для ленивых и для тех, кто не желает вникать в тонкости устройства электроники. Однако способ с дистиллированной водой помогает сэкономить много денег и является ответом на вопрос о том, как восстановить аккумулятор шуруповерта наиболее щадящим методом. Обычно в комплектации к шуруповерту входят два аккумулятора. Одним можно пользоваться, а другой постепенно восстанавливать. Такой метод, несмотря на его длительность, представляется более гуманным и безопасным для АКБ.
Восстановление АКБ путем замены нескольких элементов
Восстановление аккумулятора шуруповерта путем замены нескольких элементов может оказаться удачным для всех типов аккумуляторных батарей. Он также не представляет для них никакого риска, как и манипуляции с дистиллированной водой, при условии соблюдения аккуратности во время пайки.
Вначале с помощью мультиметра измеряется выходное напряжение каждой «банки», которое в общей совокупности должно составлять 12-14 В. Соответственно, напряжение одной «банки» должно быть 1,2-1,4 В. Показатели U сравниваются между собой, фломастером отмечаются наиболее слабые элементы. Подробнее о том, как проверить аккумулятор шуруповерта мультиметром →
После этого аккумулятор вставляется в шуруповерт и работает до того момента, когда мощность начнет заметно уменьшаться. Показатели напряжения снимаются заново, и те «банки», разница напряжения которых составляет 0,5-0,7 В по сравнению с более «сильными», следует выпаять, утилизировать и заменить новыми, аналогичными старым, предварительно заказав их в интернет-магазине.
Паять аккумуляторную цепочку рекомендуется точечной сваркой, но, если таковой не имеется, ничего не остается делать, как воспользоваться обычным паяльником и делать все максимально быстро и четко, чтобы, по мере возможности, не допустить перегревания батареи.
«Родные» соединительные пластины аккумулятора не следует терять, их нужно припаять обратно, не перепутав при этом полярность. Кроме этого, все элементы цепочки должны иметь одинаковые показатели емкости.
После окончания пайки вставить аккумулятор обратно в шуруповерт и провести 2-3 цикла полного «заряда-разряда» для уравнивания энергетического потенциала всех батареек. Для того чтобы обновленный аккумулятор прослужил дольше, такую тренировку ему следует проводить 2-3 раза в месяц. О том, как быстро и полностью разрядить аккумулятор шуруповерта →
Восстановление АКБ шуруповерта путем приобретения новых Ni-Cd элементов
В данном случае речь идет о полной замене аккумуляторных элементов и о так называемом «стирании эффекта памяти» с новых батареек в целях обеспечения их более продуктивной работы. Эффект памяти заключается в том, что батарея «помнит» все возможные циклы зарядки, которым она теоретически может подвергаться на производстве до попадания в чьи-то руки. Чем больше в ее «памяти» таких циклов, тем вероятней становится то, что емкость начнет уменьшаться значительно раньше, чем ожидается. Также никель-кадмиевые аккумуляторы любят подобные процессы «раскачки». Если их проводить непосредственно перед использованием, работать они будут гораздо лучше.
Нужное количество аккумуляторов можно заказать в Интернете, к примеру, на Ali-Express. Нужно иметь в виду, что они уже имеют определенный заводской заряд, который желательно «снять» для того, чтобы «сэкономить» силы аккумуляторов во время эксплуатации. Сделать это можно, используя то же зарядное устройство Imax B6, в меню которого несложно разобраться.
Допустим, батарея шуруповерта должна состоять из 10 элементов с такими показателями: выходное напряжение каждого — 1,2 В, а емкость 1200 мАч, что в общей сумме составляет 12 В. Преимуществом полной замены аккумуляторной батареи с последующим «стиранием» заводского «эффекта памяти» является то, что в любом интернет-магазине можно заказать элементы с более высокими показателями емкости, чем старые. Например, 1800 мАч. И аккумулятор будет работать на порядок дольше. Конечно, такие батарейки будут стоит дороже. Но цена их всегда себя оправдывает.
Вначале мультиметром проверяется напряжение на каждой «банке». Это сразу поможет определить, каким качеством обладают новые батарейки и не имеет ли место непорядочность продавцов, которые могли вместо новых продать старые элементы. Уровень напряжения на каждой батарейке должен составлять примерно 1,3 В. При замерах важно не путать клеммы.
Далее «стирание памяти» проводится с каждым элементом поочередно. На зарядном устройстве выставляются следующие параметры заряда: если емкость 1800мАч, ее можно выставить чуть больше — 1900, немного с запасом. Затем следует перейти в режим заряда никель-кадмиевых аккумуляторов. Параметры заряда должны быть такими: показатель тока 0,9 А (половина от емкости 1800).
Затем следует перейти в режим цикла «заряд-разряд» и запустить его кнопкой «старт».
После разрядки и снятия заводской памяти уложить аккумуляторы обратно в блок, ориентируясь на то, как раньше туда были уложены старые. Поэтому при разборке пластмассового корпуса нужно запомнить, как батарейки лежали раньше.
Таким образом, существует много способов восстановления аккумулятора шуруповерта своими руками. Каждый из них имеет определенные нюансы, недостатки и преимущества, которые следует учитывать в зависимости от того, как вы восстанавливаете емкость. Иногда следует постараться, чтобы приобрести тот или иной инструмент или необходимый ингредиент (например, дистиллированную воду) для того, чтобы восстановление прошло максимально успешно. Но именно это поможет вам избежать дополнительных расходов в связи с приобретением нового шуруповерта или полностью готового аккумулятора.
Ремонт аккумулятора шуруповерта своими руками
Содержание
1. В каких случаях ремонтируют аккумулятор
Почему аккумулятор плохо держит заряд? Как работать, если после зарядки шуруповерт работает не больше 10 минут? Такие вопросы возникают у пользователей, чей аккумуляторный инструмент эксплуатируется не один год. Есть несколько путей решения этой проблемы. Можно, например, обратиться в сервисный центр. Там, скорее всего, вам предложат купить новый аккумулятор, так как официально ремонтом вышедших из строя элементов специалисты не занимаются. А что если таких моделей уже не производят и подобрать подходящий аналог не удастся? Неужели так и придется расстаться с любимым инструментом и купить новый, с новым аккумулятором и зарядным устройством? С нынешними ценами не каждый может себе это позволить. Поэтому многие умельцы берутся за ремонт аккумулятора шуруповерта своими руками. Кстати, не все из них гонятся за экономией. Для кого-то это повод для творчества – возможность вдохнуть новую жизнь в старый инструмент. Ведь хуже уже не сделаешь, а попытаться стоит!
При подготовке этой статьи мы изучили много примеров ремонта аккумулятора шуруповерта своими руками. Одни пользователи восстанавливают только ячейки, другие создают полностью новый элемент питания на базе дешевых китайских батарей. Однако не всегда такие подходы хороши. К примеру, ячейки литиево-ионных аккумуляторов восстановить нельзя. При восстановлении никель-кадмиевых иногда требуется прошивка ячеек, а значит, и специальное устройство. Универсальным способом считается ремонт аккумулятора с заменой отдельных ячеек. Об этом и расскажет наша статья.
2. Что вам понадобится
3. Описание процесса
Разбираем корпус аккумулятора
Корпус любого аккумулятора разборный. Состоит из двух частей, которые соединены мелкими винтами или клеем. В первом случае все просто: нужно лишь открутить винты и разделить части. Если же корпус проклеен, придется потрудиться, чтобы аккуратно добраться до ячеек, не повредив их. Сначала нужно просунуть лезвие ножа в любую точку на стыке частей, затем вставить туда что-то острое, например, саморез. Таким образом, удастся расклинить отдельный участок. Потом надо аккуратно пройтись лезвием по всему периметру, отделяя склеенные части. Корпус разобран. После ремонта его снова надо будет склеивать.
Определяем неисправность
Когда вы доберетесь до ячеек аккумулятора, то увидите, что они представляют собой банки, соединенные последовательно. Значит, один неисправный элемент может стать причиной плохой работы шуруповерта. Важный этап в ремонте аккумулятора шуруповерта своими руками – найти это слабое звено.
Проверку нужно проводить на полностью заряженном аккумуляторе. Следует извлечь из корпуса все ячейки и для удобства выложить их на столе так, чтобы был обеспечен свободный доступ к соединительным контактам. Контактными щупами мультиметра измерьте напряжение на каждой банке, показания обязательно зафиксируйте. Для удобства можете начертить схему на листе бумаги и записывать там снятые показатели. Можно отмечать их непосредственно на ячейках.
Полезная информация: для никель-кадмиевых элементов питания напряжение каждой ячейки должно быть в пределах 1,2 – 1,4 В, для литиево-ионных – в пределах 3,6 – 3,8 В.
После замера напряжения аккумулятор собирают и работают шуруповертом до потери мощности. Затем вновь разбирают и делают повторные измерения, которые снова записывают. На ячейках, которые при первом измерении имели самые низкие значения напряжения, наблюдаются самые большие потери. Стоит отметить, что существенной разницей в напряжении банок считается 0,5 – 0,7 В. Такие элементы и следует заменить.
На заметку! При ремонте аккумулятора шуруповерта своими руками замена ячеек считается более эффективной, чем их восстановление. Дело в том, что восстановленные банки прослужат недолго, и вскоре их все равно придется заменять. Так что лучше не делать двойную работу, а сразу произвести замену.
Заменяем поврежденные ячейки
При предстоящем самостоятельном ремонте аккумулятора шуруповерта у многих пользователей встает вопрос, где же взять новые банки. Можно найти старый аккумулятор, например, у знакомых или посетителей тематических форумов. Использовать его в качестве донора и отобрать из него рабочие ячейки. Можно купить элементы отдельно. Их продают в магазинах радио- и электротоваров или на сайтах частных объявлений. Некоторые умельцы заказывают элементы питания с китайских сайтов. Цена одной банки составляет от 100 до 200 рублей. Согласитесь, это не такие уж большие деньги в сравнении с покупкой нового аккумулятора.
Совет: при выборе обратите внимание на то, что новые ячейки по габаритам и показателям тока должны быть аналогичны элементам, которые вы заменяете.
Процесс замены поврежденных ячеек довольно прост. Он не вызовет трудностей у тех, кто имел дело с пайкой. Сначала следует аккуратно отрезать соединительную пластину и удалить неисправную банку. Старайтесь сохранить эту пластину для присоединения нового элемента. Устанавливая новую банку, соблюдайте правильное расположение плюса и минуса. При последовательном соединении располагайте ячейку так, чтобы минус предыдущей шел на плюс новой. Для надежности удержания банок можно скрепить их по периметру изолентой.
Внимание! При пайке старайтесь не перегревать детали и работать быстро. Это правило важно соблюдать, чтобы избежать перегрева аккумулятора. Иначе есть риск его испортить.
Заряжаем и разряжаем отремонтированный аккумулятор
После ремонта аккумулятора шуруповерта потенциалы на ячейках будут разные, поэтому их необходимо выровнять. Ставим собранный элемент питания на длительную зарядку, например на ночь. Затем оставляем его на сутки отлежаться, чтобы он остыл. После этого проверяем напряжение на всех элементах. Если все процессы выполнены правильно, то показатели на каждой банке будут одинаковые, например 1,2 – 1,3 В.
Следующим этапом будет полная разрядка элемента питания. Работайте шуруповертом, пока не пропадет заряд. После этого полностью зарядите элемент. Повторите цикл заряда/разряда еще 2 раза. Это поможет продлить срок службы возвращенного к жизни аккумулятора.
В заключение скажем, что не стоит воспринимать эту статью как точное руководство в ремонте аккумулятора шуруповерта своими руками. Она всего лишь один из способов вернуть к жизни элемент питания. Если тема вас заинтересовала, изучите ее на инструментальных форумах, пообщайтесь с умельцами, которые делятся опытом, задайте им вопросы. Попробуйте повторить их опыт – наверняка у вас получится не хуже.
4. Полезные материалы
Чтобы аккумулятор служил долго и инструмент эффективно справлялся со своей задачей, важна правильная эксплуатации. Помогут советы из этих статей.
Приводим ресурсы, на которые мы ориентировались при составлении статьи. В этих публикациях пользователи делятся своим опытом ремонта элементов питания для шуруповерта.
Перевод аккумулятора Makita 1222 на литийполимер
Друг насмотрелся на мои шуруповерты, дождался, пока его аккумулятор от Makita 1222 пришел в полное уныние и попросил реинкарнировать его. Но уже на литии. Лады. Я взялся. Корпус без винтов. На клее. Пришлось резиновым молотком, постепенно поколачивая по шву по всей длине, в течение часа разбирать это чудо. Разобрал таки. Внутри, как и положено у крутых изделий, датчик температуры, допконтакты для зарядного устройства и конечно же 10 банок никельметалгидрида.
Места для нового аккумулятора категорически мало. Пришлось искать в интернете магазин в городе, чтобы пощупать-прикинуть. Нашел магазин для модельщиков. Рядом со станцией метро да еще на моей ветке. И цена устроила. Купил парочку таких.
Будут работать в параллель. Емкость почти такая же, как у никеля. Но разрядная характеристика гораздо лучше. 20С – Это 20 раз по 1600ма. То есть с лихвой хватит на любые кручения чего нить во что нить и гораздо дольше по времени. Да и заряжать такую сборку полчаса от силы номинальным током (1С по паспорту). А можно и быстрее, слегка изменив настройки в китайском клоне IMAX B6.
В моих аккумуляторах (корпусах, конечно) живут банки с токоотдачей 30С. Уже долго и верно. Литийполимер используется у моделистов из-за малого веса и высокой токоотдачи. А модели порой падают с большой высоты. Потому сборки защищены от повреждений микропоркой на 3М-пленке. А она занимает место. Удаляем аккуратно все ненужное. Теперь точно помещаются.

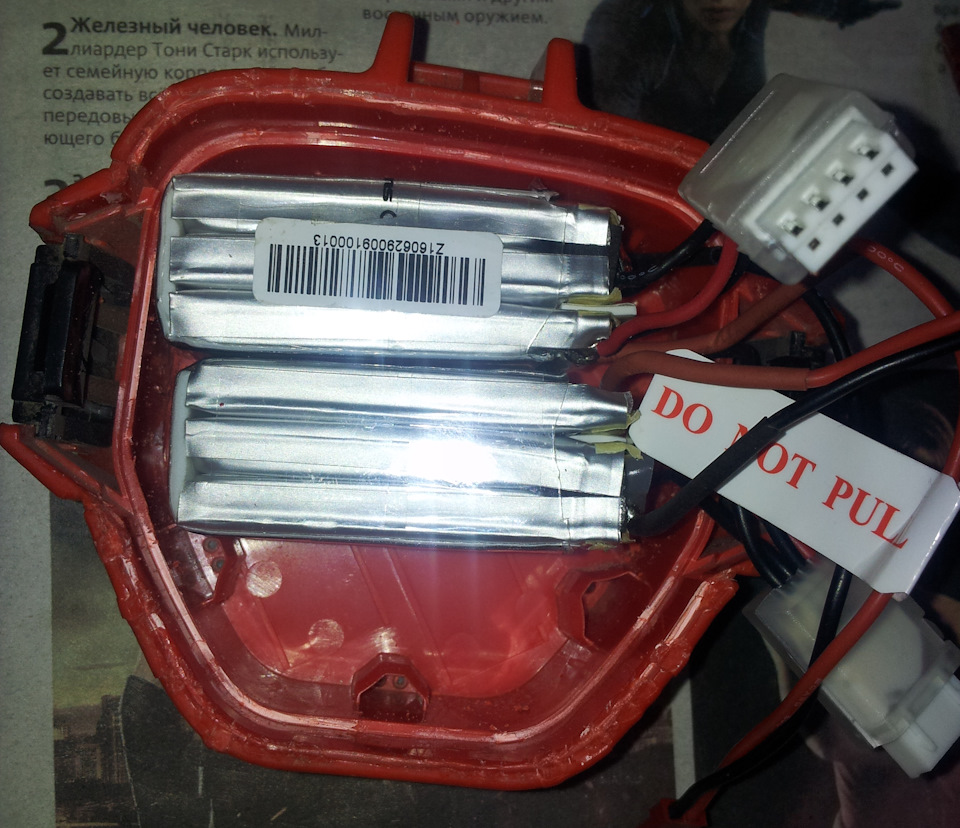

Пакеты из тонкого алюминия склеил друг с другом армированным скотчем, предварительно удалив очень гибкие проводники. Они пригодятся позднее при изготовлении зарядного кабеля. Вместо снятых впаял новые.
Корпус внутри слегка обработал дремелем. Убрал ненужные выступы. Засверлил крепежные отверстия. Увы, видок будет чутка коряв, но корпус надо как-то стягивать и возможно разбирать.

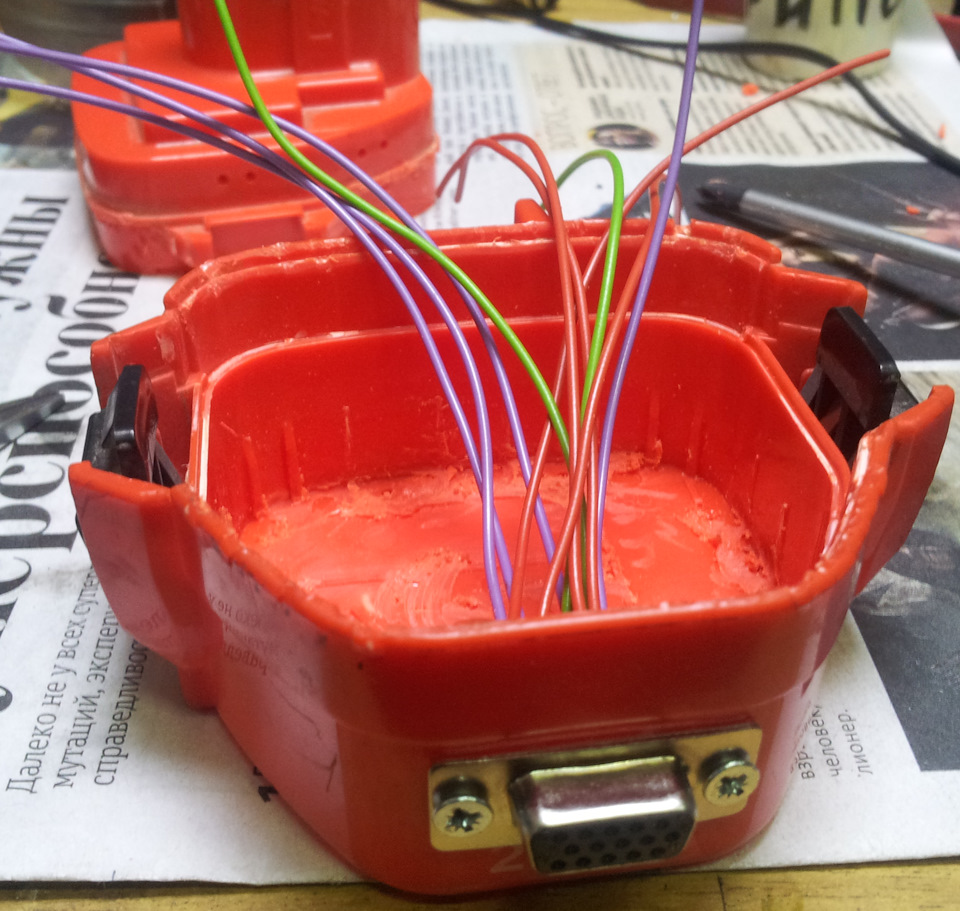

Установил разъем DB15 (мама) и распаял проводники для всех нужд. Схема разводки аналогична моим старым поделкам. Кому надо — сообщу.

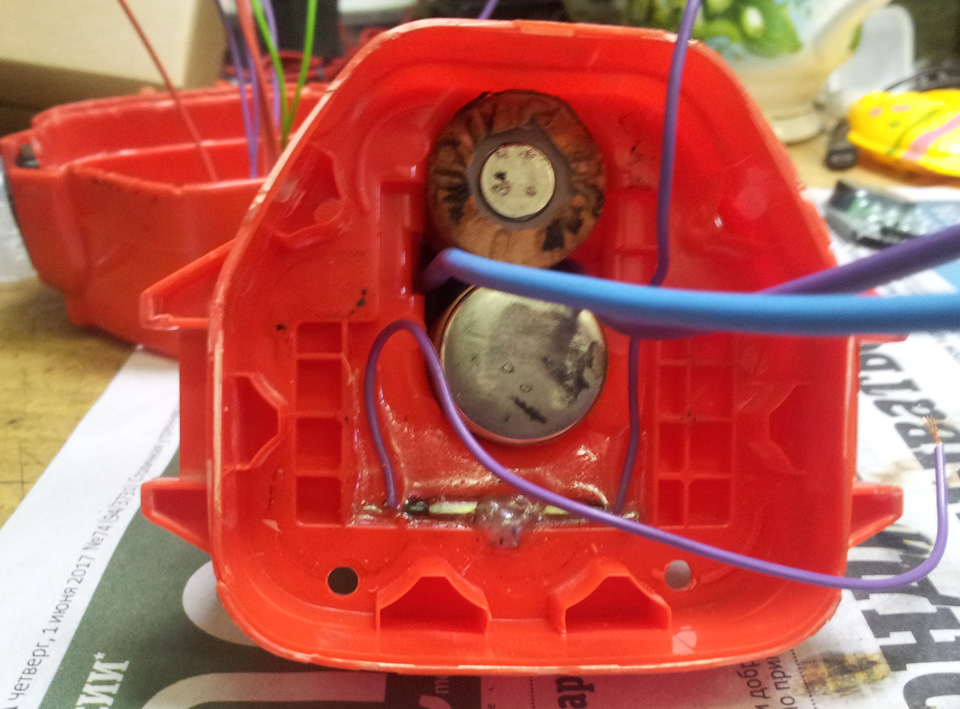

2 банки никеля оставил. Они держат контактную группу.
Внутри кроме аккумуляторной сборки поселится сигнализатор разряда сборки. Когда напряжение на любой из ячеек достигнет уровня в 3.3В, плата начнет орать в два свистка. Для светодиодов делать окошки не буду. Звук и так сильный. А если очень припрет моментально узнать состояние банок, можно прицепить Medic снаружи посредством зарядного кабеля. Medic есть в моем предыдущем отчете. Двоить фотки не буду.
А включаться сигналка будет от геркона, вклеенного на эпоксидке в верхнюю половинку корпуса. Магнитик маленький, но оченно сильный,
(выдран из отклоняющей системы оптического блока) приклею в корпус шуруповерта. Он пока не достижим, но это временно. Собственно, это отчет о проделанной работе для себя любимого и друга. Чтобы он посмотрел и понял сложности переделки. Пока фсе. Продолжение скоро будет.
Как восстановить аккумулятор на шуруповерт Макита
Если АКБ перестала держать заряд, а быстрое приобретение новой в ближайшие сроки затруднительно, ситуацию можно исправить, если знать, как восстановить аккумулятор на шуруповерт макита своими силами.
Общая информация
В корпусе аккумуляторного блока шуруповерта размещены элементы питания (батарейки, банки). Они могут быть изготовлены из разных составляющих, что отражается в их названии:
Батарейки, в составе которых присутствуют никель и кадмий, широко распространены, и хорошо поддаются восстановлению из-за своего «эффекта памяти». Этот эффект представляет собой обратимую потерю емкости, возникающую, если режим зарядки АКБ нарушается. Например, аккумулятор для шуруповерта Makita разрядился не полностью, а лишь до 40%, но его установили на подзарядку. АКБ запоминает отметку в 40% и в дальнейшем будет работать только до достижения разряда этой величины. Такое неудобство можно исправить несколькими способами.
Как восстановить аккумулятор шуруповерта макита 12 вольт подачей токов больших величин
На проблемный аккумулятор подают импульсный ток с помощью популярного ЗУ Imax B6, или аналогичного ему. Перед началом работы необходимо:
Если количество оставшегося в банках электролита не велико, начинать восстановление нельзя, т.к. это загубит батарею. Недостающий объем электролита возмещают дистиллированной водой, и только потом начинают реконструкцию.
Чтобы залить воду, тонким сверлом проделывают отверстие на боковой части батарейки, как можно ближе к верхней грани. Воду заливают с помощью шприца с иголкой до стопроцентного заполнения банки. Процедуру повторяют для всех АКБ, оставляют наполненные элементы для отстаивания на сутки.
После этого связку («кассету») батареек подключают к Imax B6 для зарядки с параметрами: 12 вольт кратковременными импульсами, величина сопротивления — 40 Ом. Когда батарейки зарядятся до 100%, их снова оставляют на сутки. Мультиметром проверяют напряжение на каждом элементе, выясняя, не снизилось ли оно. Если обнаруживается недозаряженная батарейка, в нее снова доливают воду, заряжают и вновь проверяют напряжение.
Когда каждая банка будет стабильно удерживать заряд, просверленные отверстия запечатываются силиконовым клеем.
Замена нескольких изношенных банок
Из общего количества банок в кассете исчерпать свой ресурс могут только некоторые. Их можно удалить из спайки, заменив на исправные. Сначала ищут испорченные элементы: измеряют мультиметром напряжение каждого, записывая результаты. Сумма напряжений всех батареек должна находиться в пределах 14 вольт. Затем аккумулятор подключают к шуруповерту, интенсивно работают им на протяжении некоторого времени, и снова проводят замеры. Если разница между первой и второй цифрами для отдельной банки составила 0.5-0.7 вольта, она подлежит замене.
