Как восстановить бендикс своими руками
Ремонт бендикса своими руками.
Вот тут я писал про ремонт стартера www.drive2.ru/l/2739833/…были заменены втягивающее, бендикс и щеточный узел…, причиной ремонта было иногда молчание стартера, иногда хруст.
После замены всего что я описал выше тишина пропала, но остался иногда появляющийся странный звук (хруст), будто бендикс проскальзывает. Этот хруст со временем раздражал все больше и больше.
Вообщем мысли пришли к тому что виноват бендикс (хотя мы ставили новый), но от брака же никто не застрахован. Было решено перебрать и почистить старый(родной) бендикс.
Сначала развольцовываем края…делал это маленьким молоточком.

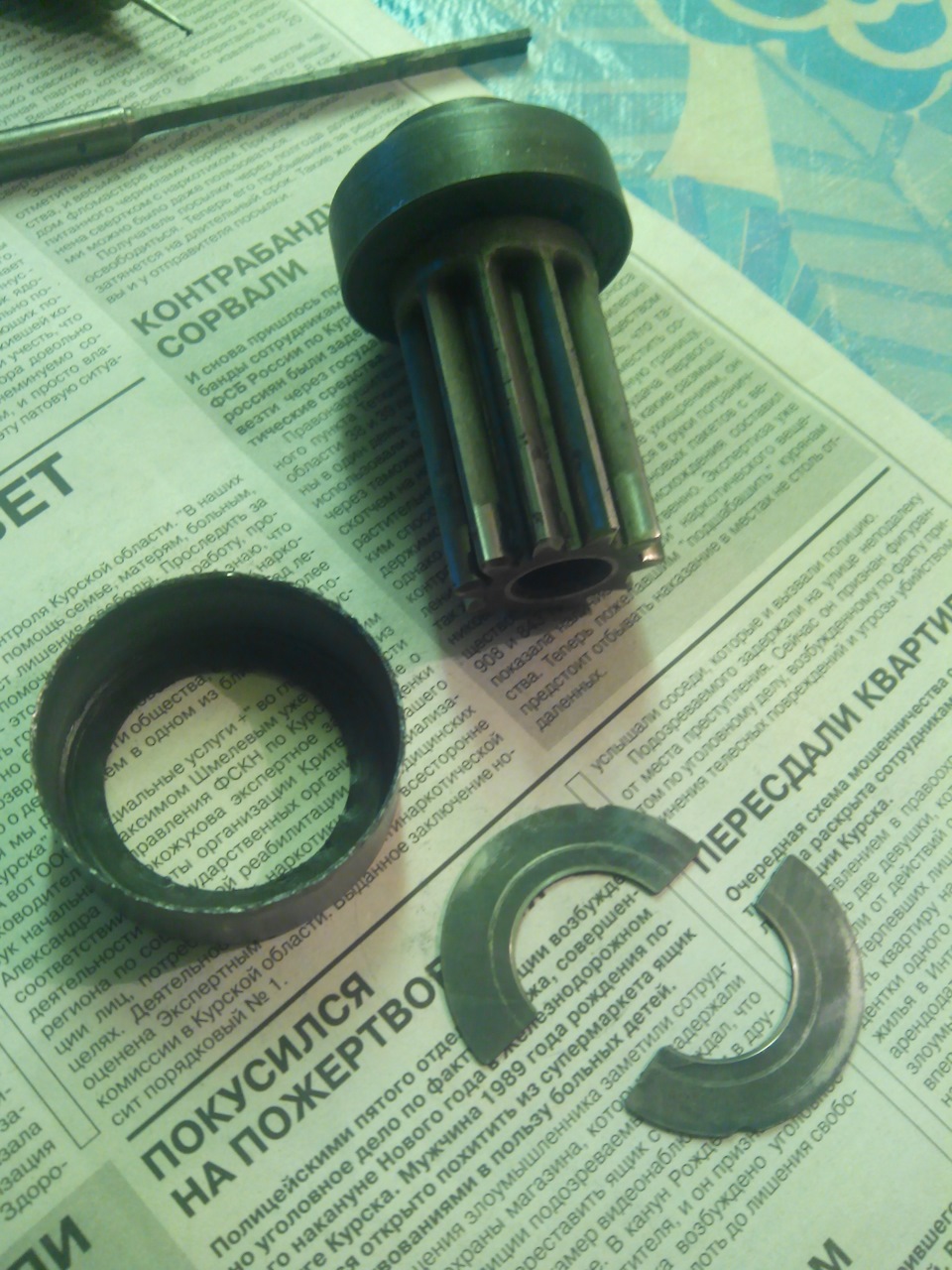

Открываем крышку и разбираем его…
Надеялся увидеть в бендиксе какие то усики или что то типа того, но когда разобрал то долго смотрел и не мог понять суть его работы…потом понял что суть заключается в силе трения, которая недает вращатся бендиксу. очень интересный механизм!)

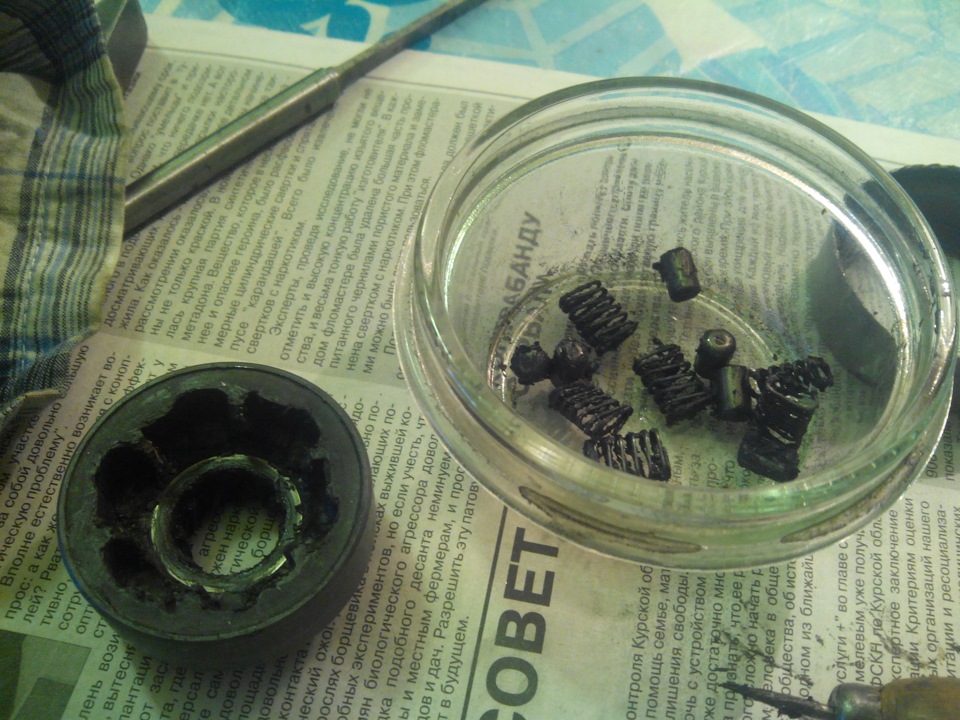

Видим много грязи…все разбираем и начинаем мыть, я мыл в керосине авиационном.

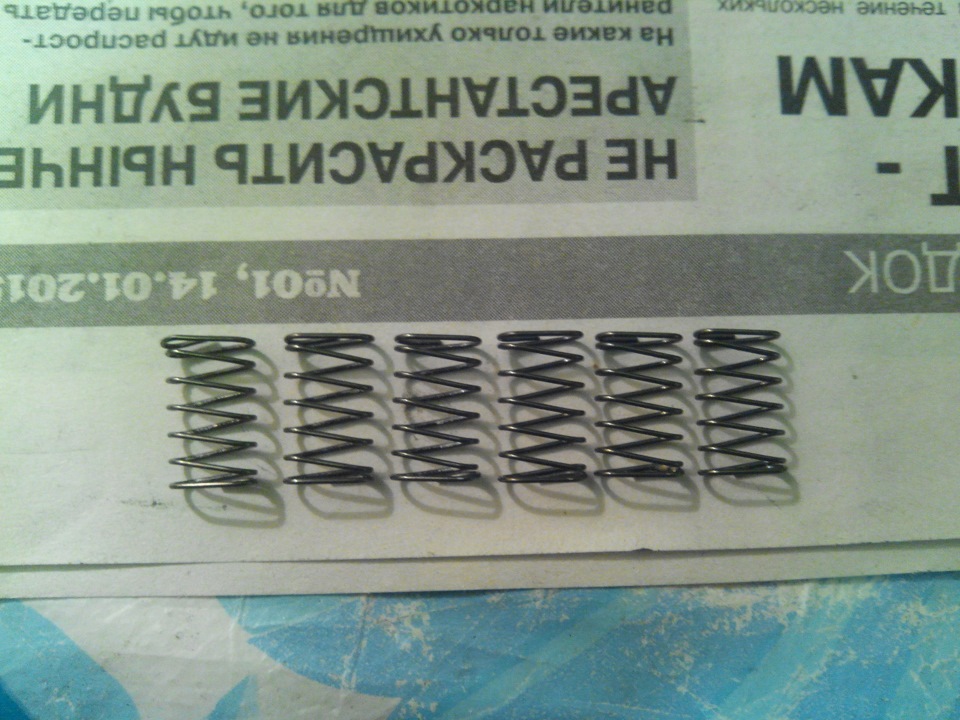

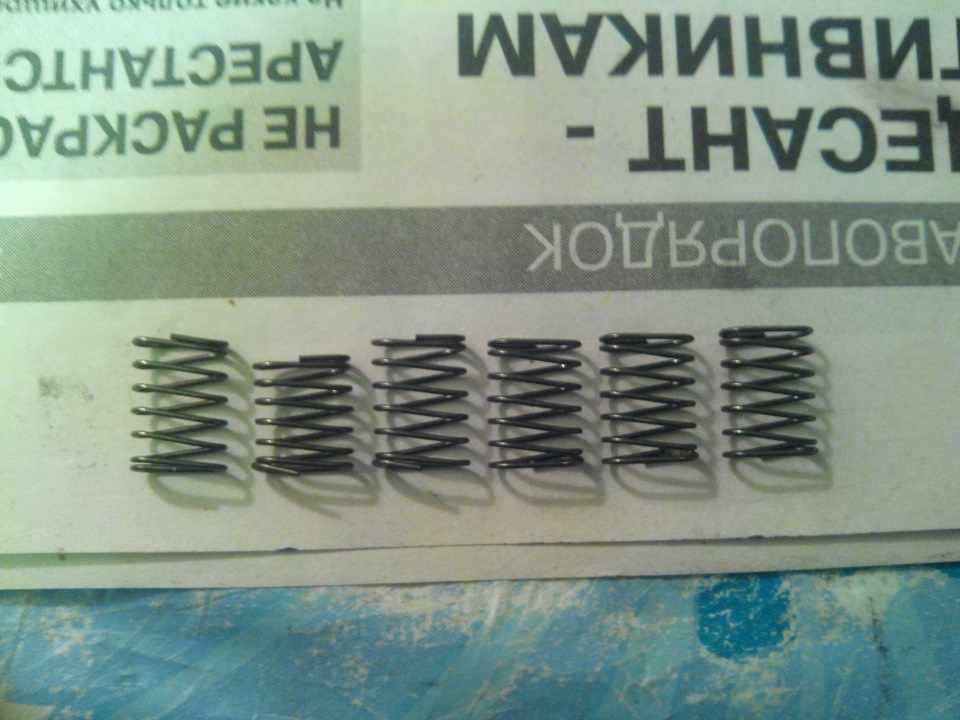

Видно что пружинки со временем обжались и стали короче. Поэтому чуть растягиваем их до одинаковой длинны.
После того как все помыли начинаем собирать.

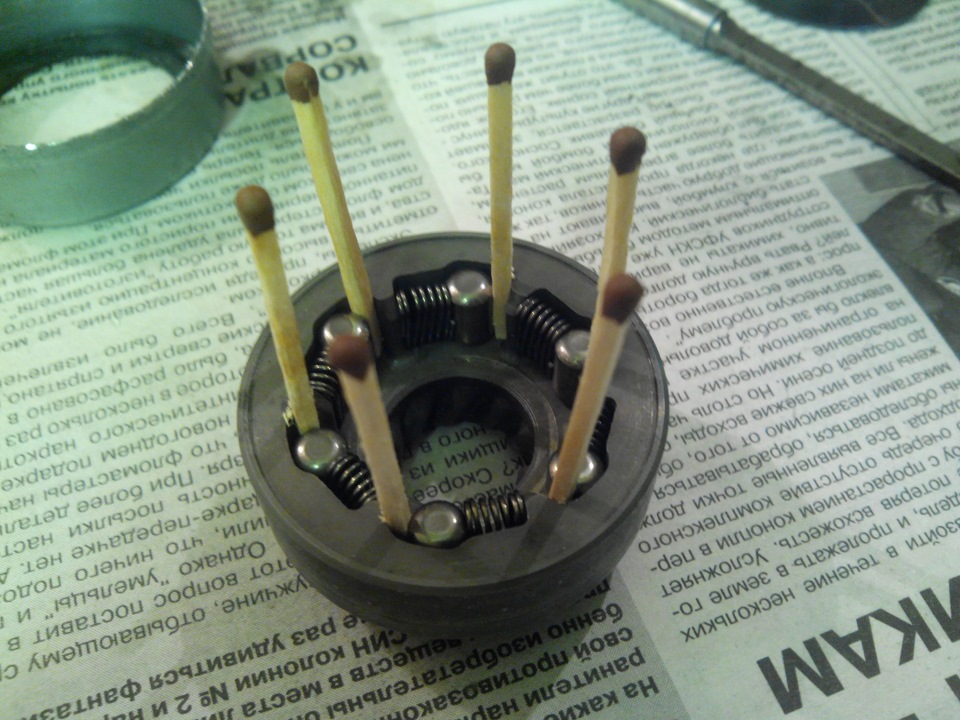

Вставили пружинки с цилиндриками, но вставить обратно бендикс неполучается ( опять же из за какой-то невооброзимой силы трения)
На помощь приходят спички.
Все собираем чуть смазываем и завольцовываем)

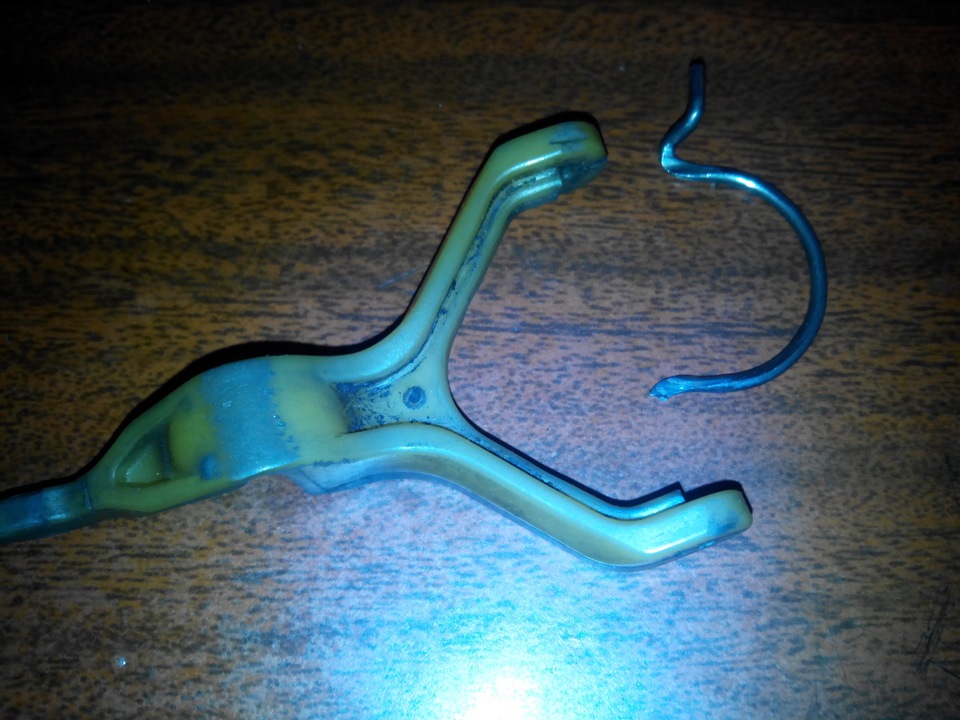

Потом был снят стартер и стало видно что сломана железочка на вилке (она перетерлась) по непонятным причинам, может причина хруста заключалась в ней, а может и в бендиксе…Вообщем была куплена новая вилка и поставлен страый отремонтированный бендикс)
Теперь машина запускается отлично) никакого шума и постороннего звука не наблюдается)
Из всего этого делаем вывод) не спешите покупать новый бендикс, ломаться там по большому счету нечему)
Ремонт бендикса стартера своими руками ))
При заводке начал пробуксовывать стартер, звук как будто шестерни не попадают, иногда прожуживал но все же, двигатель с трудом но заводил на слух на заводок на 10 осталось ))
Глянул в инете стоимость нового бендикса, 310 грн самый дешовый непонятного качества ))
Итого решил попробовать отремонтировать свой, в интернете нечего не нашол по поводу таких бендиксов как у меня, поэтому пришлось все самому химичить, хорошо что принцип работы бендикса у всех одинаковый ))
1 снял, шестерню которая крутит маховик с бендикса, снимается просто снял кольцо, и она с пружиной выпадает»>
2 снял подшипники с двух сторон, с помощью проф инструмента, Молоток и двух пластин по бокам народный метод )) «>
3 шлиф машинкой сточил, часть металла сверху медной втулки ее с трудом но увидеть можно со стороны которая идет к стартеру там где был маленький подшипник, тут аккуратно не сточите саму втулку ото потом хрен где такую найдеш ))
4 Аккуратно выбил внутреннию трубку с бендикса, и от туда вывалились ролики и сжатые пружинки которые ролики уже не как не подпирали в нужное место ))
5 Оценил состояние роликов и пазов где они сидели все отлично умели же раньше делать не какого износа не обнаружено кроме сжатых пружинок ))
6 Растянул пружинки выровнял с помощью плоскогубцев, все установил на свои места, а сам вал не лезит ролики не дают зайти, и негде не подлезть чтоб ролики подвинуть и сунуть трубку она как бы и вал, название не знаю ))
7 Пришла идея, как говориться, выход должен быть )) Взял парафин свечу, и в местах чтоб ролики не упирались и не возвышались подсунул кусочки парафина и утромбовал отверткой и на удивление оно держит ) так и сунул трубку )) на половину зашла далее молоточком аккуратно засаживаем втулку чтоб попала во втулку с другой стороны.
Хотя может кому повезет проворачивая в сторону чтоб ролики скатывались на место трубка влезет, но при этом пружинки могут не совсем в русло встать ))
8 Феном нагрел, чтоб вытек парафин, потом бензинчиком промыл для профилактики, маслом и тп не чем не смазывал так и оставил сцепление лучше да и эти вещи не смазывают вроди как )
9 Поставил на место втулку где стачивал шлиф машинкой, и установил на место подшипники, нижнее кольцо подшипника находиться близко к втулке и не дает втулке выйти обратно вот и весь секрет, чтоб не завальцовывать да и было бы чем ))
10 Установил все обратно и стартер заводит машинку как новый без тресков, и тп, и в самом бендеисе не чего не шатается как раньше, до разборки )
Цена вопроса )) = 0 грн
А главное имеем качественный оригинальный бендикс который прослужит еше как минимум 10 лет )) А не тот который мы купим в магазине неизвестного происхождения и качества металла ))
Поломки и ремонт бендикса стартера
При запуске двигателя обороты резко подскакивают. Если использовать жестко сцепляющийся с маховиком двигателя стартер, то такие скачки выведут стартер из строя. Следовательно, необходима обгонная муфта – узел, способный передавать крутящий момент только в одном направлении. Тогда что такое бендикс? Это муфта, сблокированная в одном узле с приводной шестерней. Механизм назван так по фамилии изобретателя, Винсента Бендикса.
Принцип работы распространенного роликового бендикса прост. В наружной муфте, жестко связанной с валом электростартера, прорезаны наклонные пазы. Шестерня, которая сцепляется с венцом маховика, имеет цилиндрический хвостовик, свободно вращающийся на валу. В пазах муфты бендикса лежат ролики, диаметр которых подобран так, чтобы с «узкого» края паза они упирались в хвостовик шестерни, а с «широкого» имели с хвостовиком зазор. Пружины, которые установлены в паре с роликами, постоянно стремятся прижать их к «узкой» стороне.
Когда стартер прокручивает двигатель, наружная муфта стремится загнать ролики к «узкому» краю пазов. Они расклиниваются между муфтой и хвостовиком шестерни, позволяя электромотору передавать крутящий момент на маховик. Но, как только мотор схватывает, маховик увеличивает обороты, и шестерня стартера стремится вращаться быстрее, чем вал. При этом хвостовик шестерни выталкивает ролики бендикса в «широкую» сторону пазов, расцепляя обгонную муфту и позволяя бендиксу свободно вращаться.
Неисправности бендикса стартера
Неисправности бендикса стартера связаны или с износом, или с повреждениями, реже – из-за загустения или загрязнения смазки. Так как работает бендикс за счет расклинивания роликов, они со временем вызывают нарушение формы пазов, набивая в них вмятины. Такой бендикс уже не может нормально работать – он проскакивает или, наоборот, подклинивает. К тем же проблемам приводит загустение смазки в бендиксе или попадание внутрь грязи, из-за чего ролики лишаются возможности легко перемещаться внутри.
Так как наружная муфта бендикса закалена для увеличения ресурса, возможны и поломки из-за нарушения режимов термообработки (перекал, недостаточный отпуск после закалки). Треснувший корпус начинает под нагрузкой «расходиться», из-за чего муфта не может нормально передавать нагрузку, и бендикс при попытке запуска проскальзывает.
Неисправный бендикс выдает себя шумом, если муфта подклинивает, либо рывками при вращении коленвала. По мере приближения одного из поршней к верхней мертвой точке такта сжатия сопротивление вращению возрастает, дефектный бендикс проскальзывает. В более тяжелых случаях бендикс проскальзывает настолько, что не может стронуть с места маховик: стартер воет, но от двигателя нет ни малейшей реакции.
Еще один нагруженный узел бендикса – это сама приводная шестерня. В идеальном случае напряжение на обмотку стартера подается уже после того, как началось сцепление шестерни с маховиком, и удара зуб об зуб не происходит. Однако со временем шестерня изнашивается, ударные нагрузки растут, и темпы износа возрастают еще сильнее. В итоге шестерня «слизывается», перестает нормально сцепляться с маховиком, заодно ускоренно снашивая и его венец. При попытке включения стартера происходит или одиночный щелчок (шестерня уперлась в венец), либо раздается громкий шум, коленвал вращается с рывками, прерывающимися визгом шестерен, если зубья венца и шестерни изношены настолько, что сцепляются только краями.
Бендикс – это узел неразборный и меняется в сборе. Однако может пригодиться и попытка «реанимации», если автомобиль редкий, запчасти едут только на заказ, а ездить надо уже сейчас. Замена бендикса таким образом откладывается до прихода детали, а при несерьезной неисправности можно и вовсе продолжить ездить с восстановленным.
Проверка
Проверка бендикса начинается с внешнего осмотра шестерни. Она должна иметь ровные зубья с выраженной или слегка скругленной заходной фаской, облегчающей сцепление с маховиком. Без этой фаски при вероятном утыкании «зуб в зуб» стартер не прокрутит маховик, пока коленвал не сместится на небольшой угол.
Наличие сколов и трещин на зубьях недопустимо.
Как проверить бендикс стартера? Зафиксируйте его наружную обойму (расклинив ее мощной отверткой об корпус) и проверните шестерню в обе сторону. В одну она должна легко проворачиваться, в другую – намертво блокироваться. Затрудненное прокручивание в «холостую» сторону указывает на подклинивание роликов или загрязнение бендикса.
Замена бендикса
Независимо от того, собираетесь Вы заменить бендикс или перебрать, сначала его придется снять со стартера. Существуют два типа стартеров:
Наиболее распространены механизмы первого типа, «бесклювые» знакомы по ВАЗ «восьмого» семейства.
Так как поменять бендикс на стартере можно, только сняв сам стартер, вначале отключается «масса» аккумулятора, а со стартера снимаются силовой кабель и провод управления втягивающим реле. Открутив крепления стартера к картеру, вытаскиваем его наружу.
Независимо от конструкции стартера сначала снимается втягивающее реле, так как его вилка в дальнейшем мешает. Откручиваем гайку на клемме питания обмотки стартера, снимаем клемму, затем выворачиваем винты, соединяющие втягивающее с корпусом. Вынимаем обмотку реле, после чего сердечник легко расцепить с вилкой бендикса.
Затем разбираем стартер. Вывернув продольные стяжные болты крышек, снимаем «клюв» или переднюю крышку стартера. После этого можно легко снять вилку с бендикса и вытянуть ротор на себя.
После этого вытаскиваем бендикс в сборе. Установка бендикса идет в обратном порядке, и основные затруднения вызывает напрессовка упорной втулки обратно. Нужно учесть, что она несимметрична – с одной стороны есть широкая фаска, которая облегчает заход на стопорное кольцо. При снятии втулки стопорное кольцо деформируется, его нужно обязательно выправить перед сборкой. Упорную втулку нужно осаживать на стопорное кольцо без перекоса, иначе край может быть выдавлен из канавки на роторе, кольцо согнется и не даст напрессовать упорную втулку на место.
Ещё кое-что полезное для Вас:
Видео: Замена бендикса стартера
Ремонт бендикса
Ремонт бендикса стартера своими руками возможен, если изношены в первую очередь ролики, либо источник проблем – в загрязнении или в застывшей смазке.
Бендикс собран на завальцовке, причем наружная обойма муфты изготавливается из прочного металла. Развальцевать ее трудно, поэтому быстрее всего аккуратно прорезать обойму болгаркой.
Сбив ослабленную обойму с бендикса, вынимаем из него шестерню, ролики и пружины. Промыв внутренности, проверяем отсутствие глубоких забоин в пазах муфты и на хвостовике шестерни.
Осматриваем ролики: поверхность должна быть цилиндрической, без следов износа. Замену роликам можно найти, разобрав роликовый подшипник подходящего размера ( параметры подшипников найдёте в справочниках). Ослабшие пружины растягиваем на пару миллиметров или подбираем новые.
После сборки бендикса насухо проверяем его работу, проворачивая шестерню в сторону заклинивания: ролики должны заблокировать бендикс, после проворота в обратную сторону сразу освободить шестерню.
Перед сборкой добавляем в бендикс консистентную смазку средней вязкости с тем расчетом, чтобы она не густела излишне на морозе. Причем смазки должно быть минимум: ее задача – защита от коррозии внутренностей муфты, обильная смазка только мешает.
Надев на место обойму, фиксируем края пропила точечной сваркой. При этом нельзя перегревать бендикс, лучше использовать полуавтомат. Выступающую сварку счищаем, чтобы она не мешала движению бендикса в корпусе стартера.
Как отремонтировать бендикс стартера
Особенности диагностики механизма
Пусковой узел проверяется с помощью тестера. После включения устройства показания вольтметра не должно быть выше 8В, а сила тока — превышать значение 23А.
Проверить обмотки можно с помощью контрольки, если она будет гореть, значит, есть замыкание. Чтобы выполнить визуальный осмотр пускового узла, его нужно снять и очистить от загрязнений (автор видео — Ирина Кузилова)
Разбирая устройство, следует подвергнуть визуальному осмотру каждую деталь. Задиры и царапины можно убрать с помощью наждачки. Сломанные и детали с износом подлежат замене. Также необходима замена втулок стартера ВАЗ 2106, если они сильно изношены.
Неисправный коллектор не ремонтируют, его желательно заменить. На щетках проверяется высота. Оптимальной считается больше 12 мм, иначе щетки необходимо заменить.
Распространенные проблемы со стартером и их причины
Независимо от того, установлен 2106 или УАЗ, неполадки похожи. Если не запускается автомобиль, плохо ВАЗ 2106, сначала выполняется проверка качество зарядки аккумуляторной батареи. Кроме того, следует проверить, насколько хорошо закреплены клеммы. Если с зарядкой и клеммами все нормально, то причина появления проблем с запуском двигателя может быть в пускателе.
Возможны следующие неисправности стартера ВАЗ 2106:
Стартер ВАЗ 2106 каким образом выполняется его снятие и замена
Схема такой разборки и подключения рабочего устройства элементарная. Сначала снимается воздушный фильтр (точнее его корпус). Для этого нужно использовать ключ на 13. С его помощью отсоединяем все три болта, коими фильтр крепится к корпусу коробки передач. После этого от стартера откидывают провода и демонтируют его. Теперь можно приступать к разборке механизма в далее указанной последовательности.
Инструкция по снятию и ремонту стартера своими руками
Для диагностики и ремонта узел нужно снять.
Процедура снятия состоит из следующих шагов:
Для ремонта понадобятся необходимый инструментарий.
На ВАЗ 2106 ремонт стартера начинается с разборки, состоящей из этапов:
На этом разборка заканчивается. Теперь каждую деталь осматривают и устраняют неполадки. Сборку выполняют в обратном порядке. Перед сборкой нужно смазать детали пускового узла. После установки стартер следует подключить. Выполнить подсоединение следует согласно схеме подключения, а затем проверить работоспособность.
Электрический стартер ВАЗ 2106 – это небольшой четырехполосный ЭДГ, обеспечивающий начальное движение коленвала силовой установки. Получая начальный импульс от АКБ, электромашина повышает мощностные характеристики момента кручения, включая в цепь взаимодействия 4 щетки стартера, без которых его эксплуатация не столь успешна.
Как поменять на стартере бендикс
Прежде всего, требуется убедиться, что в неисправности стартера виновата именно обгонная муфта, а не, например, втягивающее реле. Вопросом, как проверить бендикс задаются многие автовладельцы, столкнувшиеся с подобными неисправностями. Выяснить, что необходима замена или ремонт бендикса стартера достаточно просто – электродвигатель пускового устройства работает «вхолостую», не проворачивая двигатель авто. Проще говоря, бендикс не входит в зацепление с маховиком, пробуксовывая на валу якоря.
Первым этапом ремонта является снятие всего устройства с двигателя авто. Для большинства марок автомобилей данная процедура достаточно проста. Для этого потребуется:
В отдельных случаях придется снять защиту двигателя и вытащить агрегат снизу.
Далее встает вопрос о том, как снять бендикс со стартера ничего не повредив. Конструкции стартеров легковых автомобилей практически всех марок одинаковы, и чтобы снять с них виновника поломки потребуется:
Вытащив обгонную муфту необходимо тщательно изучить её состояние, чтобы убедиться, что ремонт бендикса стартера невозможен. Далее устанавливаем новый узел, тщательно очистив вал якоря. При выборе новой обгонной муфты необходимо не ошибиться с её маркировкой. Зачастую недостаточно просто указать марку и модель двигателя автомобиля – на заводе стартеры могут устанавливаться различных производителей и ремонтное изделие просто не подойдет. Например, если производится замена бендикса на Форд Фокус, то маркировку можно прочесть на его корпусе.
При выполнении сборочных работ пускающего агрегата и установке его на двигатель автомобиля, необходимо уделить особое внимание к креплению провода к втягивающему реле. Далее проверяем работоспособность на автомобиле
Если втягивающее реле нормально срабатывает, и двигательуверенно вращается после поворота ключа зажигания, то ремонтные работы выполнены правильно.
Типы стартеров, которыми комплектуются ВАЗ 2106
Существует 2 типа таких электрических машин:
Автомобильный стартер с редуктором более эффективен, функционален даже при малом зарядном токе АКБ. Как недостаток, следует отметить возможность дефекта шестерни вращения. Электромашины, не оснащенные редуктором, более просты и обеспечивают почти мгновенное зацепление с венцом маховика. Это значительно ускоряет момент зажигания. Достоинством является высокая степень ее надежности. Как недостаток, плохо крутит стартер в низкотемпературном диапазоне.
В последних комплектациях «шестерок» система электрооснащения комплектуется стартерами марки СТ-221 под номенклатурным номером 35.3708 с торцовым приемником-коллектором. В некоторых партиях автомашин допускается установка немецких или белорусских электрических машин. Такой стартер адаптирован под ТТХ штатного изделия.
Основные тактико-технические данные стартера ВАЗ 2106:
В финальных модификациях в устройство стартера ВАЗ 2106 внесены некоторые конструктивные изменения. В последней четверти ХХ века при сборке «шестерки» монтировался СТ-221 с коллектором-приемником в виде цилиндра, который имел иной кормовой сегмент и статорную обмотку с другим набором катушек шунтового и сериесного вида. Принципиальное устройство стартера ваз 2106 можно посмотреть ниже:
1 – приводная шестеренка; 2 – муфта обгонного действия; 3 – кольцо-поводок; 4 – заглушка из РТИ; 5 – приводной рычаг; 6 – приводной кожух; 7 – релейный якорь; 8 – релейная обмотка; 9 – пластина контактного типа; 10 – релейная крышка; 11 – болты для контакта; 12 – коллекторное устройство; 13 – держатель щеток стартера; 14 – якорная втулка; 15 – коллекторная крышка; 16 – защитная крышка; 17 – корпусная часть; 18 – полюсной элемент; 19 – якорное устройство; 20 – кольцо промежуточного крепления; 21 – кольцо-ограничитель.
Электрическая схема подсоединения стартера ваз 2106 расположена ниже:
1 – АКБ; 2 – обмотка реле втягивающего на стартер; 3 – ключ зажигания; 4 – обмотка реле втягивающего на стартер удерживающего типа; 5 – стартер-пускатель; 6 – генераторное устройство.
При подаче электроэнергии на стартер ВАЗ 2106, цена которого достаточно высока, релейный якорь работает на «втягивание» и с помощью рычага перемещает шестеренчатый привод, осуществляя сцепление шестерни с маховиком. В это же время контактная пластина входит в цепь с релейными болтами, тем самым способствуя появлению тока на стартерных обмотках.
При вводе в действие электрической цепи стартера ток от АКБ поступает на обмотки стартерного реле тягового типа. При этом обмотка, работающая на втягивание бендикса, обесточивается, а поступление импульса энергии на стартерный якорь через редуктор повышает электрический импульс в несколько раз.
Замена бендикса на стартере
Для начала необходимо отключить клеммы от аккумуляторной батареи. Это исключит вероятность удара током, а также повреждение элементов системы электроснабжения машины.
Далее необходимо открутить крепежные гайки стартера и снять его со шпилек. Обычно стартер крепится тремя гайками, но бывают и исключения.После снятия стартера со шпилек, необходимо немного его отвести в сторону, обеспечив удобный доступ и обзор, а затем открутить провода питания. Дальше не должно быть никаких препятствий, чтобы вытащить стартер из моторного отсека. Можно приступать к его разборке.Чаще всего крышка стартера закрепляется на корпусе при помощи хомута. Для его снятия потребуется открутить соответствующий болт. При этом нужно запомнить, в каком положении находился хомут. Кроме того, потребуется открутить пару болтов, крепящих крышку.Далее, помогая себе отверткой, можно вытолкнуть внутренние элементы стартера из его корпуса. При этом потребуется снятие вилки стартера. В верхней части якоря и будет расположен бендикс. Для снятия кольца, которое прикрывает основное штопорное кольцо, необходим рожковой ключ на 13 и небольшой молоток или другой «ударный» инструмент. Ключ необходимо аккуратно приложить к кольцу и аккуратно ударять по нему, пока последнее не сдвинется с места. После этого станет видно тонкое стопорное кольцо
Его нужно снять очень осторожно, не допуская подгибания. Это достаточно сложная процедура
Для этого понадобится отвертка. Лучше всего, если в запасе их будет несколько разных размеров, чтобы была возможность выбрать оптимальный вариант. После некоторых стараний должно получиться поддеть кольцо и аккуратно его вытянуть. После этого есть возможность демонтировать сам бендикс.
Очень важно его не погнуть. После надевания его нужно обжать пассатижами
Далее можно надеть на место большое кольцо. Для этого можно снова воспользоваться рожковым ключом на 13 и молотком. Все действия проводятся аккуратно. Далее можно вставить якорь с установленным бендиксом на место. При этом не забываем установить на место вилку стартера. Попутно необходимо сделать осмотр остальных элементов этого узла.
Ход работы
Начинаем с подготовительных мер. В первую очередь необходимо отключить клемму «минус» от аккумулятора. Замена бендикса потребует манипуляций с электропроводкой, поэтому отключение АКБ является обязательным требованием безопасности. Далее переходим к втягивающему реле. На нем вы увидите два болта: верхний и нижний. К первому подключается проводник, соединяющий реле с аккумулятором. Его нужно будет отключить, здесь вам пригодится ключ на 13. Рядом вы заметите небольшой провод, обеспечивающий питание обмотки при повороте ключа в зажигании. Его также нужно будет отключить, достаточно лишь слегка потянуть его налево.
Далее переходим к процедуре снятия стартера. На передней панели вы заметите три гайки, расположенные сверху вниз. Они также снимаются при помощи ключа на 13. Демонтаж завершен, стартер нужно вытащить и приготовиться к работе непосредственно с ним. Вам понадобится разобрать данный элемент, извлечь из него нерабочий бендикс и установить новый. Но обо всем по порядку.
После того как вы сняли стартер, проведите его осмотр. Оцените текущее состояние втулки, обмоток ротора, щеток и ламелей. Если вы заметили на них какие-либо повреждения, у вас будет возможность сразу же их заменить. Теперь переходим непосредственно к разборке устройства. Выполняется она следующим образом:
Теперь стартер можно разделить. Он рассоединится на 3 части.
Наконец, переходим к самому главному – демонтажу бендикса
Для начала вам потребуется осторожно сбить шайбу, расположенную на валу ротора. В этом вам поможет маленький молоток
Под ним находится кольцо, для снятия которого понадобится отвертка. И вот, наконец, старый бендикс можно снять.
Но что если причина кроется не в поломке данного элемента? На самом деле, это очень легко проверить. Попробуйте прокрутить шестерню. Если она схватывать через 1/4 оборота, значит, бендикс исправен. Если шестеренка свободно крутится в обе стороны – бендикс можно смело выбросить. Монтаж осуществляется в обратном порядке.
Какую конструкцию имеет редукторный стартер шестерки
На ВАЗ 2106, выпускавшийся после 1980-х годов, смонтирован стартер с торцевым коллектором модели 35.3708. На более ранних авто Волжского завода устанавливался другой редукторный механизм – СТ-221, который был снабжен коллектором цилиндрической формы. Их устройство примерно одинаковое, поэтому они полностью взаимозаменяемы.
Рассмотрим более подробно устройство интересующих нас механизмов на примере модели 35.3708. Редукторный стартер «шестерки» состоит из следующих основных частей:
При помощи болтов корпус стартера крепится в один блок с тремя крышками. Якорь интересующего нас механизма располагает сердечником, коллектором и валом. Последний из указанных элементов совершает вращение в металлокерамических втулках (их конструктивно предусмотрено две). Данные втулки запрессовываются в крышки и обязательно пропитываются смазочным составом. Привод стартера располагается на торце вала. Он включает в себя шестерню и муфту роликовой конструкции, которая необходима для передачи к маховику крутящего момента.
На передней крышке находится реле, состоящее из ярма, нескольких фланцев и сердечника. Когда редукторный механизм включается, одновременно происходят два процесса: якорь втягивается, а привод с шестерней входят в зацепление с маховиком; специальная пластина-контакт замыкает болты. Итогом этих процессов является запуск питания обмоток рассматриваемого нами устройства. Как видим, схема включения и работы стартера «шестерки» достаточно проста.
