ЗАМЕНА РЕГУЛЯТОРА ХОЛОСТОГО ХОДА (РХХ)
За холостые обороты двигателя отвечает регулятор холостого (РХХ), с его помощью мотор способен поддерживать оптимальные обороты необходимые во время работы без нагрузки для экономии топлива и увеличения срока службы рабочих механизмов двигателя. Кроме того, холостые обороты позволяют двигателю прогреться пред тем как начать движение. Регулятор холостого хода расположен с левой стороны в дроссельном узле и состоит из трех главных компонентов:
Пружина
Шаговый электродвигатель
Шток с конусной иглой на конце.
КАК РАБОТАЕТ РЕГУЛЯТОР ХОЛОСТОГО ХОДА
Принцип работы регулятора холостого состоит в том, чтобы открывать или закрывать канал. который проходит в обход дроссельной заслонки. Во время работы двигателя датчик оборотов коленчатого вала при помощи специальных меток сообщает контроллеру о скорости вращения коленвала (об/мин). Контроллер в свою очередь решает о необходимости открытия или закрытия канала, руководствуясь определенными расчетами и алгоритмами. После этого он сообщает этому самому РХХ о своем решении, тогда регулятор холостого хода собственно и выполняет эту команду, то есть увеличивает или наоборот уменьшает подачу топлива посредством выдвигания или втягивания штока с иглой.
ПРИЗНАКИ НЕИСПРАВНОСТИ РХХ:
Нестабильные холостые обороты двигателя (плавающие холостые).
Внезапная остановка двигателя при включении нейтральной скорости.
Повышение или понижение оборотов даже на прогретом двигателе.
Обороты не повышаются после запуска холодного двигателя.
Двигатель не пускается когда нажата педаль «газа». Это признак того, что игла перекрывает канал.
Заметное падение оборотов двигателя после включения мощных энергопотребителей, таких как: печка, фары, и прочее).
Внимание! Все вышеописанные симптомы могут быть спровоцированы и другими узлами, к примеру, неисправной катушкой, свечами, бензонасосом, топливным фильтром или другими проблемами связанными с подачей топлива. Поэтому прежде чем менять регулятор холостого хода ВАЗ 2112 убедитесь, что причина действительно в нем.
ПОШАГОВОЕ РУКОВОДСТВО
1. Первым делом снимите минусовую клемму с аккумулятора.
2. После этого разъедините колодку с проводами, которые идут к РХХ из дроссельного патрубка, для этого нажмите на пластиковый фиксатор-защелку.
3. Выкрутите два винта крепления и снимите с дроссельного патрубка РХХ ВАЗ 2112. Здесь иногда возникают проблемы, например — ситуация, когда крепежный винт, расположенный ближе к ресиверу выпадает при выкручивании. Учитывая это, рекомендую вам выкручивать сначала левый винт расположенный слева, после этого потяните регулятор холостого хода на себя и выкрутите правый винт. Такая последовательность позволит вам достать РХХ, при этом не растеряв все винты, в этом случае они останутся во фланце.
4. На этом можно сказать все, самостоятельная замена РХХ ВАЗ 2112 подошла к концу, осталось установить новый датчик, делать это необходимо в порядке обратном разборке. Для упрощения проведения данной операции разрешается капнуть на уплотнительное кольцо пару капель моторного масла.
Теперь осталось откалибровать датчик холостого хода ВАЗ 2112, эта процедура полностью автоматическая. Все, что от вас требуется это:
Одеть минусовую клемму.
Включите зажигание, при этом не запуская мотор, достаточно будет 5-10 сек.
Выключите зажигание.
Вот и вся калибровка. Авто готово к эксплуатации.
Чистка и замена регулятора холостого хода(РХХ).
Чистка и замена регулятора холостого хода(РХХ).
При резком отпускании газа обороты двигателя резко падали чуть ли не до нуля.
Иногда, например на перекрестке, при сбросе газа, машина глохла.
Решил почистить дроссельную заслонку и РХХ. Процедура не сложная, быстро
сделал и проверил работу двигателя.
Обороты перестали падать так низко. Глохнуть перестала.
Решил что проблема решена.
Но через пару дней опять эта проблема начала возвращаться. Глохнуть правда уже не стала,
но обороты резко падали в низ.
Решил купить новый РХХ.
Существуют два мнения о совместимость РХХ
По первому мнению РХХ совместимы для одного и того же каталожного номера.
По второму мнению не очень совместимы. Точнее совместимы в пределах
производителя
А именно
2112-1148300-01 совместим с 2112-1148300-03
2112-1148300-02 совместим с 2112-1148300-04
(Последние две цифры определяют производителя)
Я больше склоняюсь к первому мнению. Тем боле все надписи на старом РХХ стерлись.

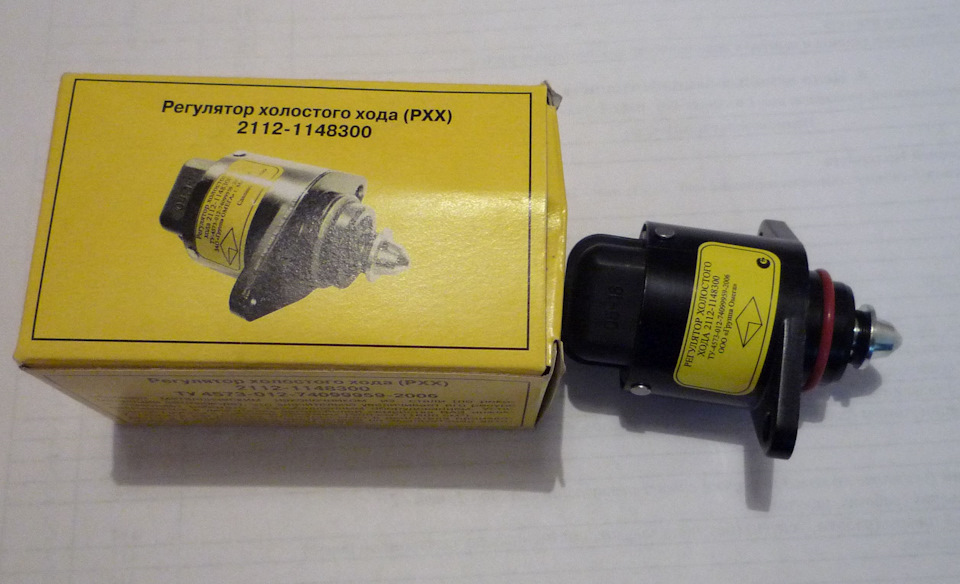

В итоге купил следующий РХХ 450 руб
Регулятор холостого хода (РХХ) 2112-1148300 ТУ 4573-012-74099959-2006
(металический наконечник что увеличивает его ресурс,
Дата 16 май 2016 ОТК уп 18, ООО «Группа Омега» г Самара)
Далее решил разобраться что случилось со старым РХХ. Начал с внешнего осмотра.
И что я увидел
грязь на штоке осталась. Значит почистил я его хреново. Сразу созрела гипотиза.
Промыв шток ведешкой я часть грязи удалил а часть осталась. Последняя из за ведешки сделалась мягкой
и шток с этой мягкой грязью спокойно передвигался. За два дня эта грязь высохла, и стала твердой.
Проблемы начали возвращаться. Пусть уже в не той степени что были.
Далее почистил шток, пружину и сам колпачёк очистителем карбюраторов. На зубья штока
старался не брызгать. Далее литолом чуть чуть смазал зубья штока.
Думаю температура не может быть выше 100 градусов, литол выдержит. Хотя на 100% не уверен.

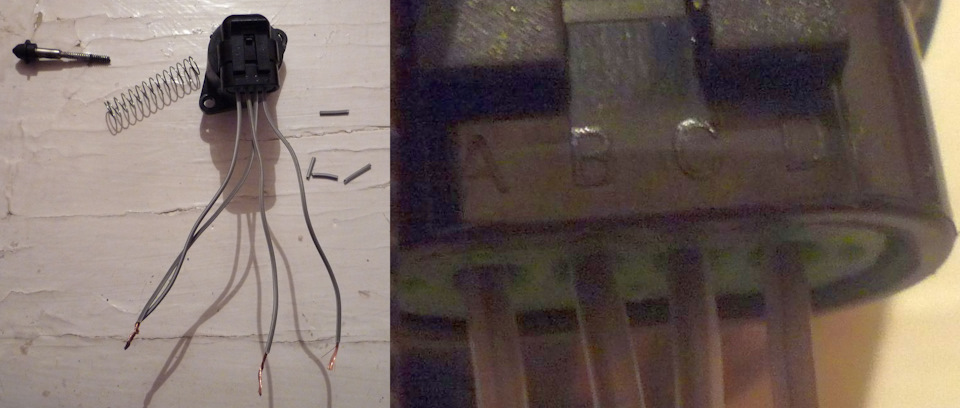

Для возврата штока в РХХ завернул шток в РХХ на насколько оборотов, до момента когда пазы уперлись и совпали.
Далее аналогично подавал импульсы на контакты C D. Шток утянул на столько чтобы колпачёк был не выше 23 мм.
Проверил сопротивление обмоток A-B 53.3 ома (это норма) и C-D 53.2 ома (это норма)
Считаю старый РХХ исправным, хотя на двигателе не стал проверять. Положил в загашник.
Но вывод на будущее сделал- внимательнее надо чистит РХХ.
Регулятор холостого хода: назначение и ремонт РХХ
В упрощенном виде регулятор холостого хода позволяет работать двигателю при запуске и последующих остановках авто, например, на перекрестках. Он подает недостающее количество воздуха в топливную смесь инжектора для нормальной работы непрогретого мотора или во время остановки машины без глушения двигателя.
Назначение регулятора РХХ
Используется регулятор холостого хода исключительно в электронных системах зажигания:
По результатам сигналов датчика воздуха контроллер принимает решение о дополнительном обогащении топливной смеси воздухом, игнорируя в этот момент показания датчика дроссельной заслонки.
Фишка на РХХ передает сигнал от ЭБУ, в регуляторе холостого хода открывается обводной канал, по которому проходит воздух в инжекторе либо дополнительное топливо в дизеле. Обороты мотора выравниваются, снижается износ поршневой и коленвала.
Принцип действия
В карбюраторных моторах проблему обогащения смеси при запуске ДВС решала пусковая ручка и регулировочные шайбы. С возникновением электронного зажигания этим занимается регулятор холостого хода в комплексе с остальными датчиками и ЭБУ. Его принцип работы выглядит следующим образом:
Кроме того, ЭБУ получает сигналы о температуре охлаждающей жидкости и масла в системе. При запуске в холодное время года необходимо прогреть двигатель до рабочей температуры, чтобы снизить износ деталей трения, поэтому канал РХХ приоткрывается для обогащения смеси инжектору, даже без нажатия педали газа водителем.
В момент старта алгоритм работы следующий:
Количество обратных шагов запрограммировано в прошивке прибора. Например, у модификаций Basch на прогретом ДВС оно составляет 50 шагов, Январь – 120 шагов, соответственно. В общей сложности ход штока разбит на 250 шагов, чем дальше он вытянулся из обмоток шагового электродвигателя, тем большее количество шагов отсчитает ЭБУ. При покупке нового РХХ расстояние от фланца посадочного до иглы штока должно быть 23 мм ровно.
Инжектор
Для работы инжекторного двигателя не годится чистый бензин, поэтому на входе коллектора установлена дроссельная заслонка с индивидуальным датчиком ее положения в каждый момент времени. При запуске мотора или во время остановки машины с работающим двигателем происходит следующее:
Фактически в процессе участвует несколько устройств системы электронного зажигания. Если машина глохнет или присутствуют симптомы прочих неисправностей, диагностика производится вручную, поскольку обратной связи (самодиагностики) данный прибор не имеет.
В дизельном моторе дроссельной заслонки нет, регулятор холостого хода бесполезен, используются другие способы регулировки малых оборотов.
Конструктивные особенности
На этапе возникновения ДХХ эксплуатировались соленоидные и роторные датчики холостого хода. Они имели два положения по аналогии с вентилем – Открыто/Закрыто, что снижало эффективность регулировок оборотов двигателя. В настоящее время их заменил 4-х шаговый клапан со ступенчатыми регулировками подачи по байпасу.
Если разобрать РХХ, можно увидеть, что он собран из четырех деталей:
При подаче напряжения на одну из четырех обмоток катушка намагничивается, взаимодействует с магнитным кольцом, перемещает шток в одно из четырех положений. Соответственно, количество поломок этого электроприбора максимально ограничено:
Датчик позиционируется производителями, как «расходник», то есть считается условно не ремонтопригодным. Дешевле заменить целиком, чем разбирать и ремонтировать отдельные детали. Если их нет в продаже, нужно вытачивать самостоятельно.
Однако первую причину можно устранить собственными силами – при отключенном разъеме снимаем регулятор, чтобы почистить обводной канал универсальным спреем WD-40.
Место установки
Зная принцип действия РХХ, определить, где находится клапан, очень просто – возле дроссельной заслонки и датчика ее пространственного положения ДПДЗ.
Крайне редко датчик приклеивается к корпусу заслонки на лак, в остальных случаях прибор фиксируется двумя винтами, для которых имеются посадочные отверстия. Основной задачей, как отрегулировать при установке РХХ клапан своими руками, является именно обеспечение расстояния 23 мм от иглы до фланца посадочного.
Перед тем, как снять регулятор для замены, следует изучить маркировку. Взаимозаменяемыми считаются РХХ с маркировками 01/03 или 02/04. Если поставить 02 вместо 01 или 03, работать прибор будет некорректно.
Схема подключения
На регулятор холостого хода приходит единственный жгут из четырех проводов от ЭБУ. Ниже приведена схема распределения по обмоткам электродвигателя.
Основной проблемой является диагностика датчика своими силами. Просто подать напряжение для проверки работоспособности на его клеммы не получится, так как ЭБУ делает это импульсно. Обмотки горят очень редко, чаще встречаются механические неисправности, например, изогнутый шток либо засорившийся канал байпаса
В СТО датчик проверяют на стендах, способных воспроизвести импульс ЭБУ. Даже имея мультиметр, автолюбитель сможет лишь убедиться в целостности обмоток и отсутствии замыкания между ними, не более того.
Признаки выхода из строя
Основными симптомами того, что датчик холостого хода работает некорректно, являются:
Внимание: Указанные симптомы не являются причиной поломки РХХ на 100%, так как схожи с выходом из строя датчика заслонки ДПДЗ. Однако в последнем варианте загорается ошибка Check, а регулятор холостых оборотов с контрольной системой двигателя не связан, самодиагностики не имеет.
Диагностика РХХ
В идеале диагностика регулятора должна производиться на стенде, который сможет воспроизвести импульсы бортового компьютера. На практике это дорого, используются бюджетные способы проверки. В любом случае алгоритм действий на начальном этапе одинаковый:
Дальнейшие шаги отличаются для разных методов проверки.
Проверка вручную
Простейшим методом, как проверить РХХ в электронной системе распределения впуска, является ручная диагностика (потребуется помощник):
Другими словами, проверяется работоспособность штока, владелец убеждается, что эта деталь не погнута, не заклинивает внутри клапана. Однако, это не дает 100% гарантий, что данная модификация РХХ полностью соответствует прошивке ЭБУ контроллера. Игла выдвигается, но на неизвестную величину. В первом случае проверяется разъем, во втором – штекер, маркировка имеется только на штекере.
При классическом варианте проверки «от простого к сложному» этот этап является начальным, дальше следует проверить целостность проводов и катушек, состояние байпасного канала, износ иглы. Только после указанных действий можно собрать самодельный стенд с импульсной подачей напряжения для комплексной диагностики РХХ.
Диагностика мультиметром
На этом этапе понадобится тестер РХХ проверяется этим прибором в двух режимах:
Внимание: настройка РХХ производится автоматически бортовым компьютером после каждого подключения штекера прибора в разъем. После демонтажа рекомендуется смазывать байпасный канал спреем WD-40 для его прочистки. Эта мера является профилактической, даже в отсутствии загрязнения обводного канала, в разрыве которого и стоит регулятор.
Импульсная проверка на самодельном стенде
Поскольку стенд стоит 1 500 – 1800 рублей, а регулятор 300 – 500 рублей, покупка прибора экономически не выгодна рядовому пользователю. Простая схема без микрочипов приведена ниже:
Использование чистящего средства позволит восстановить работоспособность штока, но только при засорах. Если эта деталь согнута, нужно заменить регулятор целиком.
Основные неисправности
Вышеприведенные признаки неисправности обычно возникают в случаях:
Проверка вышеуказанными способами выявляет все причины неполадки. При каждой разборке регулятора или дроссельного узла рекомендуется чистить РХХ специальными жидкостями/спреями.
Очистка иглы и обводного канала
Для обеспечения доступа к деталям клапана требуется снятие РХХ по технологии:
Внимание: Разбирать регулятор не нужно, достаточно обрызгать пружинку и шток с иглой спреем WD-40, дождаться высыхания, прочистив в это же время обводной канал дросселя.
Регулировка производится самим контроллером бортовой сети. Однако для стабильной работы двигателя следует проверить расстояние от посадочного фланца до выступающего конуса иглы. По умолчанию оно должно быть 23 мм.
Нюансы выбора датчика холостого хода
Оригинальный датчик холостого хода имеет маркировку по типу ХХ-ХХХХХХХ-ХХ. Последние две цифры указывают метку совместимости:
Даже в оригинальных регуляторах не помешает дополнительно смазать РХХ смесью литола и WD-40 (пружинка и шток). Поскольку замена РХХ своими руками востребована автолюбителями, существуют контрафактные регуляторы, которые можно опознать по признакам:
Поскольку установка всегда производится собственными силами, смажьте шток и пружинку дополнительно для увеличения эксплуатационного ресурса РХХ и всего двигателя.
Таким образом, электромагнитный клапан РХХ ценой 300 – 500 рублей лучше иметь в запасе, чтобы произвести замену в полевых условиях для нормализации холостого хода ДВС. Указанные методы диагностики позволят определить неисправность регулятора и забившегося обводного канала дроссельной заслонки.
Регулятор холостого хода (РХХ) — как работает, неисправности, симптомы, проверка
Во всех современных автомобилях есть регулятор, поддерживающий обороты холостого хода. Если ХХ теряет стабильность, возможно причина в датчике. Чтобы узнать это, нужно проверить регулятор холостого хода (РХХ).
Виды и конструкции РХХ
Внешний вид датчика напоминает электрический двигатель, имеющий коническую иглу. Прибор ответственен за подачу нужного количества воздуха в обход дроссельной заслонки на холостом ходу.
Существуют несколько разновидностей подобных датчиков:
Как работает регулятор
Когда двигатель работает на холостом ходу, через дополнительный канал подачи воздуха в обход закрытой заслонки дросселя, в двигатель поступает воздух, необходимый для его стабильной работы. Сечение этого канала регулируется РХХ. Количество воздуха учитывается датчиком массового расхода воздуха (ДМРВ). В соответствии с его количеством, контроллер подаёт топливо в двигатель через топливные форсунки.
На прогретом до рабочей температуры двигателе, контроллер поддерживает обороты холостого хода. Если же двигатель не прогрет, контроллер за счет регулятора увеличивает обороты, обеспечивая его прогрев на повышенных оборотах.
Признаки неисправности
Регулятор холостого хода является исполнительным устройством и его самодиагностика в системе не предусмотрена. Поэтому при неисправностях регулятора холостого хода часто лампа «CHECK ENGINE» не загорается. Симптомы неисправностей регулятора холостого хода во многом схожи с неисправностями ДПДЗ (датчика положения дроссельной заслонки), но во втором случае чаще всего на неисправность ДПДЗ явно указывает лампа «CHECK ENGINE».
Симптомы проблем с РХХ:
Приведённые признаки могут проявляться все сразу, либо по отдельности.
Диагностика датчика
Проверить клапан холостого хода можно самостоятельно. Его неисправности можно разделить на две части: механические и электрические. Есть несколько методов проверки.
Визуальный осмотр
Для начала необходимо провести визуальный осмотр. Таким образом можно обнаружить дефекты корпуса, износ иглы, образование нагара. В случае образования отложений, почистить можно средством очистки карбюратора. Также рекомендуется почистить весь дроссельный узел, т. к. он в похожем состоянии.
Использование диагностических программ
Работу РХХ можно проверить с помощью диагностического адаптера и специальных программ. Например, можно использовать самый простой адаптер ELM327 и программу OpenDiagMobile. В меню программы нужно выбрать желаемое положение регулятора ХХ и посмотреть за работой клапана. Лучше выставлять минимум на 20 шагов больше, чем текущее положение.
Проверка проводки
Для этого нам понадобится мультиметр. На заглушенном двигателе снимаем разъём с датчика. Выставляем на измерительном приборе предел измерения 0-20 В постоянного напряжения. Измеряем напряжение на разъеме. В обычном случае должно быть 12 В.
Проверка сопротивления регулятора
Для этого нам понадобится измерить сопротивление между выводами A, B, а также C и D после отсоединения клеммы датчика. Мультиметр переводим в положение измерения сопротивления на пределе 0-200 Ом (Ω).
Нормальным значением является показатель в пределах 50-55 Ом. Сопротивление между A и C, B и D должно быть равно бесконечности.
Проверка с дроссельным узлом
Есть ещё один способ диагностики РХХ. Для этого понадобится снять дроссельный узел со шпилек вместе с датчиком.
При подключении разъема клапана и включении/отключении зажигания можно вживую наблюдать за работой РХХ. Посмотреть как работает игла, не затирает ли где-нибудь, проверить равномерность хода, услышать подозрительные звуки.
Калибровка нового РХХ
Что делать, если в результате проверки выяснилось, что датчик подлежит замене? Нужно откалибровать его.
Теперь вы знаете как работает регулятор холостого хода, как его проверить и в случае необходимости заменить. Как вы поняли в этом нет ничего сложного и все операции доступны даже начинающему автолюбителю.
Напоследок, видео о диагностике РХХ:
Чистим регулятор холостого хода (РХХ), дроссельный узел. Пособие для чайников
И снова запись для новичков водителей обслуживающих своих железных коней самостоятельно. Чистку РХХ и дроссельного узла считаю можно отнести к плановому ТО т.к. картерные газы несут в себе пары масла и частички пыли попадающие через воздушный фильтр образуют внутри дроссельного узла грязь, которая мешает правильной работе двигателя. Вообще очистку желательно проводить каждый раз при смене воздушного фильтра каждые 20000-30000 км. Процедура в принципе не сложная, не трудоемкая, занимает максимум 30 минут времени. Чистка помогает справиться с такими симптомами как плавающие холостые, повышенные обороты, рывки при разгоне.
Зажигание выключено, аккумулятор можно не откидывать.
Отстегиваем защелку и снимаем фишку проводов РХХ
Крестовой отверткой отворачиваем два винта крепления РХХ
Вынимаем регулятор. Внимание не уроните резиновое уплотнительное кольцо
Несем регулятор на верстак или стол постелив на него чистую ветошь
Плавно и с небольшим усилием вытягиваем клапан из датчика до упора, потом выкручиваем его против часовой стрелки. Снимаем пружинку
Заливаем клапан и пружинку WDшкой, очистителем инжектора, очистителем карбюратора или бензином, в моем случае был жидкий ключ, тоже сойдет
Очищаем клапан и пружинку от грязи, внутрь датчика брызгать очистителем не нужно т.к. там присутствует технический вазелин для смазки шестеренки привода моторчика который регулирует положение клапана. Собираем все в порядке обратном снятию, но на место не устанавливаем, будем чистить дроссель. После сборки необходимо снова вытянуть клапан максимально но не выкручивать, это делается для того чтобы после установки на дроссельный узел клапан принял свое правильное положение и закрыл рабочее отверстие, если эту процедуру не сделать между клапаном и отверстием будет огромный зазор и компьютер не сможет сразу его отрегулировать — холостого хода не будет.
Далее идем к автомобилю пассатижами сжимаем хомут шлага подачи картерных газов. Сдвигаем хомут и снимаем шланг
Отверткой откручиваем два хомута крепления воздушного патрубка
