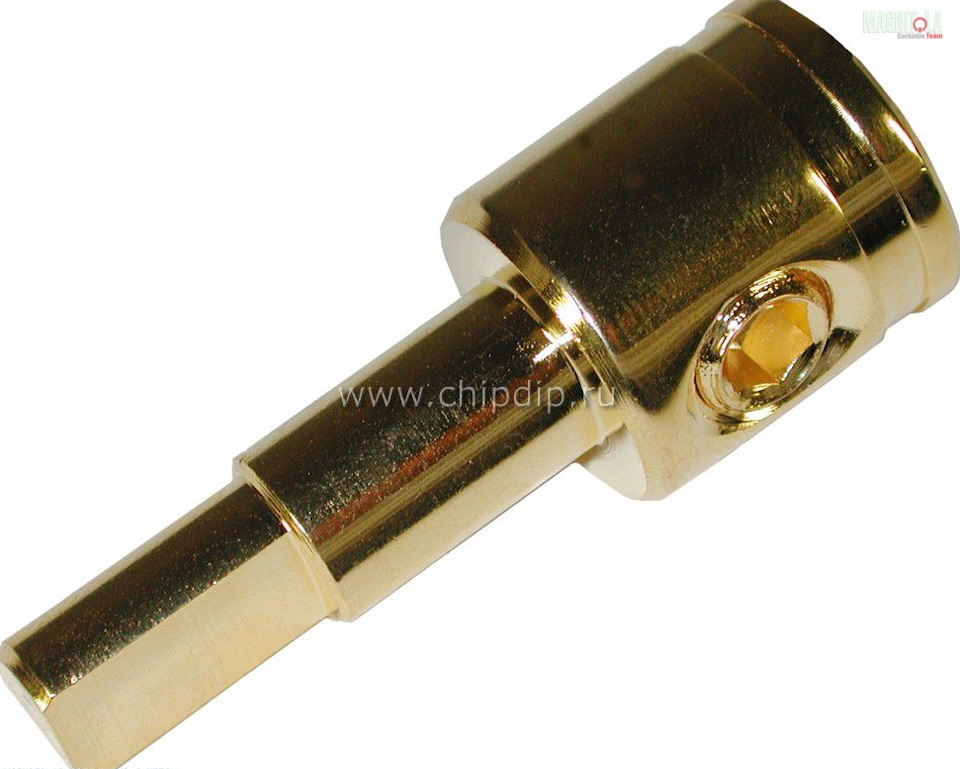

Не лезет силовой провод в терминал усилителя 🙁
Давно хотел заняться музыкой и тут подвернулась возможность пока гонял на работу В г.Казань на своей лайбе, заодно и пошерстил авито на готовые короба, нашёл-купил, pride junior 12 pro с усилителем Acv 1200w в самодельном коробе, проблема в том что у меня прокинут тонкий провод питания из комплекта kixx который питал фронт, и его недостаточно для питания усилителя такого в итоге играет всё на 30% мощности результат не плохой но потенциал не раскрыт, намутил я провод сварочный кг35 уже готов был сделать тест но столкнулся с тем что жила кг35ого не влезает в терминал усилителя, заехал в магазин сказал ну да у ACV такие вот терминалы не удобные, предложили засунуть сколько влезет остальное отрезать и в термоусад, как по мне чутка колхоз к тому же провод взял на тест деньги пока за него не отдал, предложили ещё поставить дистрибьютер питания но это лишняя возня тоже не к чему, полазив по инету нашёл выход но не смог найти это чудо решение на покупку, на фото думаю не особо понятно будет размер кабеля и насколько не лезет он, пытался вставить то что влезет, в итоге влезло 30%, меньше половины кабеля в общем, а нашёл я
на форуме и уже облазил инет не нашёл где заказать и даже названия, находил похожие но тоже нету магазина где заказать Help как выйти из такой ситуации, продавать усилок и брать нормальный тоже предлагали) но это тоже лишняя возня я уже купил систему и не хочу ни чего менять цена этого усила в магазине около 7тыс руб, а такой же на 1200w но pride с нормальными входами стоит от 9 000рублей 0_о
полазив по драйву наткнулся ещё на
но тоже 0 инфы где и как сказано только что из США привезён
если кто то с таким сталкивался и знает как решить за минимальные вложения купив такой переходник а самое главное ГДЕ буду очень благодарен, а то уже собрался продавать всю систему особо не оценив даже 🙁
Для соединения антенного кабеля к блоку питания (БП) усилителя установленного в корпусе антенны типа «Польская решётка» необходимо аккуратно подсоединить кабель к штекеру блока питания активной антенны.
Для начала нужно правильно разделать кабель. Отходим от конца тв кабеля 1,5 см и аккуратно срезаем изоляцию по кругу
Самое главное не повредите оплетку и экран кабеля под изоляцией (проводки и фольга экрана под изоляцией кабеля).
снять прорезанный по кругу кусок внешнего изолятора. Затем сдвинуть волоски экрана и фольгу назад. отойти от сдвинутого края оплетки 5 мм, и сделать круговой срез уже внутреннего слоя-изолятора и удаляем его. Аккуратно заводим кабель под хомут штекера БП чтобы металлическая оплетка и экран касались нижней залуженной площадки а центральная жила была вставлена в свой фиксатор. После чего винты зажимаются для достаточной фиксации контактов кабеля и БП.
Если все соединения на самой антенне и на блоке питания выполнены правильно, то телевизор начнет показывать каналы сразу после их сканирования и настройки.
При этом если отключить БП от сети питания настроенные каналы должны перестать работать или качество картинки будет значительно ухудшаться.
как подключить автозвук (для новичков). саб, сабвуфер, усилитель, усилок, сч, серединки.
В данной записи всё написано с некоторым сарказмом, прошу не обижаться, но расписано я надеюсь подробнее некуда. Я же сам только любитель и только открываю для себя автозвук. Помню как купил б/у первый саб себе и искал в интернете как сделать так, чтобы это всё заработало. Немного позже собрал себе двухполосную акустику в машину, так же двушку другу. собираю 3х полосную акустику дома и планирую после смены авто сделать уже трошку и в машине! поэтому я создал этот надеюсь кому-то полезный пост! Фото взяты из интернета, не всё на них сделано действительно правильно, однако для общего понятия или примера думаю будет достаточно! надеюсь смогу ответить этим постом на некоторые элементарные вопросы.
слушали, слушали музыку и вдруг захотелось поставить себе в машину саб. купил себе бу, или в магазине мистери, или пролоджи, или даже супру какую, а если раскошелился и купил пионер, так вообще красота)))))(сарказм) ибо обратите внимание на Alphard, Ural, Pride, EDGE, Oris, Ground Zero, Avatar, Dynamic State, Aura и др. Это реально отличный звук за свои деньги. эта акустика играет оправданно но не идеально красиво. Часто этого обычному пользователю хватает. В данный момент компания Alphard и Pride однb из ведущих на рынке России. с помощью этого железа ставятся мировые рекорды! Кому интересно есть канал одной компании на YouTube — — — — — — — — — — —
Alphard Group www.youtube.com/channel/UC8TvJkVR14JsAXkpA59j2QA
ещё один из наикрутейших каналов, даже лучших!
LOUD SOUND www.youtube.com/channel/UCPXf2nu1pPxEbzbc6YmZbSw
кому интересен автозвук — заходите смотрите, это очень увлекательный контент! При всём этом у них часто производятся розыгрыши железа в вашу тачку!
Так же есть компании занимающиеся именно качеством звучания. Black Hydra, Eton, Focal, Helix, Hertz, Morel, MD.Lab. это реально отличный приятный звук от которого не будет болеть голова! но если вы хотите построить идеальный звук это будет во первых не дёшево, ибо хорошо и дешево не бывает, а во вторых для установки и подключения такой акустики обращайтесь только к профессионалам, ибо вы не сможете без нормального опыта в построении акустики сделать хорошо и не оправдаете вложенные деньги в железо!
Итак поехали
в интернете прочитал, что от магнитолы играть он не будет, и купили себе усилок даже одного бренда
и возник вопрос: как всё это подключить?!
в комплектах проводов обычно вот такой арсенал внутри.
изначально нам нужно протянуть от аккумулятора силовой (плюсовой) кабель. ни от прикуривателя, ни от стоп огней или ещё что вы там придумаете, а от аккумулятора тянем до багажника или где у вас там будет стоять усиль провод. на расстоянии примерно 10 см. (чем ближе к акб, тем лучше) разрезаем провод и вставляем туда предохранитель.
далее вам нужно взять минус. так как система слабая, можно его взять с корпуса машины, НО не думайте, что это мелочи и лучше вы прикрутите минус к БОЛТУ крепления сидения или ещё к чему серьезному, чем сделаете скрутку. ибо при плохом контакте эти провода хорошо греются. и давайте я не буду вам рассказывать, к чему могут привести нагретые провода в машине.
далее у вас есть провод синенький, такой тоненький, в большинстве случаев, REM. его мы подключаем сзади к магнитоле. из фишки магнитолы выходит синий провод, он чаще всего ни к чему не подключён. этот синий провод получает 12в от магнитолы при её включении. к нему подключаются усилки и активные антенны. таким образом, при включении магнитолы у вас запускаются антенна усилок и тд. при её выключении всё выключается. там же при наличии выходов на магнитоле подключаем и межблоки. далее ведём эти 2 проводочка тоже в багажник к усилку.
как все эти провода подключить в усилитель?
всё просто. силовой кабель (+) подключается в терминал 12+. минусовой в терминал GND. проводок REM подключается в терминал RMT или же REM. всё как на примере.
рядом у вас есть терминалы + — + — это подключение динамиков. у этого усилка 2 пары таких выводов. это 2х канальный усилок (на 2 динамика)
кстати, межблоки, если вы ещё не догадались, подключаются с обратной стороны усилка, где находится куча крутёлок и переключателей для настройки усиля.
ЕСТЬ ещё случаи, когда всё купил и возник вопрос: а куда вставить межблочник, если магнитола старая или штатная и у неё нет сзади выходов RCA?
тогда вам в помощь приходят примерно такой переходничёк или как его назвать. в данном случае межблочник вам не понадобится, а понадобится взять от магнитолы 4 проводочка. + и — левого + и — правого динамика, провести их к усилителю и подключить к этому переходничку.
итак, теперь можно всё проверить и попробовать запустить. горит зелёная или синяя лампочка на усилке? я рад за вас. самое важное вы сделали.
теперь дело в настройке
основные настройки такие:
в усилителе есть несколько регуляторов
1. GAIN, LEVEL они же громкость, мощность. её выставляете на слух. добавляйте пока не начнут пердеть динамики и немного назад. чаще всего вращают (по примеру часов) на 1 час или на 3 часа. до конца выкручивать не нужно! громче не станет а сжечь что-либо можно!
2. LPF, LOW PASS фильтр который подрезает низкие частоты саба. т.е. регулирует насколько низкий бас будет воспроизводить саб. эту настройку желательно выводить ближе к параметрам вашего сабвуфера. если в сабе написан диапазон частот 40-500 герц то лучше порежьте его на 60 герц снизу как минимум ибо те сабы что выше в любом случае не играют и половины того что написано на коробке, а если и играют то не долго.
3. HPF, HI PASS фильтр которые отрезает верхние частоты от ваших динамиков. т.е. не даёт грубоя говоря вашим динамикам пищать. в принципе не обязательно отрезать от ваших серединок верх, но для более лучшего качества и более точной настройки лучше это сделать. конечно если у вас есть чему пищать в машине (твитеры)
4. BASS SOOST ребят лучше не крутите. только в крайнем случае если не хватает мощности усилителя можно немножко добавить. но старайтесь это дело оставлять на минимуме.
НУ И переключатель сам. при включении LP/LPF будет работать фильтр низких частот (для саба) при включении HP/HPF будет работать фильтр высоких частот и низких. т.е. вы отрезаете от серединок верх чтобы они не пищали и низ чтобы не воспроизвожили те частоты которые лучше пусть навалит саб. FLAT же это так сказать воспроизведение без фильтров. т.е. звук напрямую подаётся на динамики и они играют весь диапазон частот. т.е. и сабы будут басить и пытаться непеть вам мелодию и среднечастотники будут петь и пердеть от баса)
5. SUBSONIC встречается на моноблоках (одноканальных усилках) для отрезания слишком низких частот 10-250герц. если вы слушаете негров или какие-нибудь заниженные треки на не самых хороших сабах лучше частоты до 40гц убирать
Установка усилителя для новичков
🔍 Выбор места под усилитель
Самое первое, что нужно сделать перед установкой усилителя — это выбрать место расположения. Не важно, какой у вас усилитель, будь то четырехканальный или двухканальный, или даже моноблок, нужно определить его расположение. От этого зависит длина проводов от магнитолы к усилителю и от усилителя до колонок.
Для примера, решили установить усилитель в багажник за задними сиденьями. Значит, от магнитолы нужно будет тянуть межблочные провода назад, а это примерно 4-5 метров. Тогда провода следует покупать соответствующей длины. Далее — провода для колонок. Если усилитель расположен сзади — то нужно рассчитать длину от усилителя до передних колонок, а это примерно от 3 до 5 метров для каждой колонки. Тут нужно учитывать, что длина может быть намного больше расчетной, т.к. будет располагать провода не по прямому участку. Также рассчитываем длину проводов от усилителя к задним колонкам или сабвуферу.
При выборе места помните, что усилитель выделяет много тепла. Для установки усилителя выбирайте такое место, где вокруг него будет обеспечена свободная циркуляция воздуха. Не накрывайте усилитель ковриком, не устанавливайте на боку или «вверх ногами».
Если собираетесь установить усилитель спереди, например, под водительским креслом или под панелью приборов, то на проводах можно сэкономить. К тому же, считается — чем меньше длина провода, тем меньше потерь — значит лучше для звука в машине.
Существует вариант установки двух усилителей. Когда один устанавливается спереди и предназначен для работы колонок, а другой — сзади для сабвуфера. Вариантов установки усилителя существует много и перед его установкой нужно подумать, где он будет располагаться и произвести расчеты длины проводов.
🔍 Провода для подключения усилителя
Существуют готовые комплекты проводов для подключения усилителя. Как правило, они китайские и не очень хорошего качества. Если делаете установку усилителя в первый раз, то покупка данного комплекта будет оптимальным вариантом. А для тех, кто хочет лучшего звучания — рекомендую покупку проводов отдельно.
Для подключения усилителя можно использовать обычные медные многожильные провода. Следует учитывать, что домашние одножильные провода не подойдут, нужен только многожильный провод (много мелких проводков в одном проводе). Для подключения акустики подойдет провод «ПВС», который можно купить в любом хозяйственном магазине электрики.
Например, для передних и задних колонок можно купить кабель «ПВС 2х2.5», для твиттеров — «2х1.5», а для подключения сабвуфера — «2х4». Все зависит от длины провода и мощности колонок. Чем длиннее провод, тем толще он должен быть.
Тоже касается силовых проводов для подключения усилителя (к плюсу и минусу). Если собираетесь установить простенькую музыку, подойдет обычный провод и подключить можно к тому же проводу, что питает магнитолу. А минус – к кузову авто. Но это неправильно и могут быть потери, что скажется на звучании.
Лучший вариант — это подключение силовых проводов от усилителя непосредственно к аккумулятору автомобиля. И провод надо выбирать толстый. Например, многие автолюбители советуют покупать обычные провода марки «КГ» толщиной от 25 до 35 («КГ-25» или «КГ-35»). Считается, чем больше длина провода и чем больше мощность подключаемой акустики, тем толще должен быть провод.
Плюсовой провод должен быть подключен через колбу с предохранителем, по номиналу соответствующему предохранителю на усилителе, сама колба должна располагаться на расстоянии не далее 30 см от аккумулятора.
Для подключения питающего провода к магнитоле можно использовать любой одножильный провод, он никакого влияние на звучание не отказывает.
Если не хотите покупать провода «ПВС» или «КГ» для подключения усилителя, тогда в авто магазинах есть провода для нарезки. Они не самого лучшего качества, но для простой аудио системы вполне сойдут.
Если имеются установочные комплекты с различными проводами, то выбирайте комплект с самыми толстыми проводами — это улучшит качество звука и позволит подключить к проводам питания несколько усилителей. Используйте силовые провода не тоньше 4 Ga (сечение 21 мм2) длиной не более 5 метров. Минусовой и плюсовой провод должны быть одинакового сечения.
Отдельного слова требуют межблочные провода. Если купили комплект для подключения, то в него входят эти провода. Конечно, данные провода будут работать, но качественного звучания с ними не добиться. Если хотите хороший звук, придётся потратить деньги на покупку отдельных межблочных проводов. Лучше покупать межблоки хороших фирм — DAXX или Чернов.
Я на личном опыте убедился, что замена межблочных проводов с китайских Mystery на DAXX улучшает качество звучания акустики. Следует помнить, что межблочные провода самые главные и непосредственно влияют на звук.
🔍 Подключение усилителя своими руками
Если провода имеются и выбрано месторасположения усилителя — приступим к установке, что можно сделать своими руками. Для начала подсоединяем межблочные провода от магнитолы к усилителю. Если у вас четырехканальный усилитель, то потребуется две пары межблоков, для двухканального – одна пара межблочных проводов.
Далее подключаем силовые провода к усилителю (это плюс и минус). Как было сказано выше, лучший вариант — это непосредственное подключение плюса и минуса к клеммам аккумулятора. Для упрощения подключения усилителя, можно минусовой провод подключить на корпус автомобиля, а не тянуть до минуса аккумулятора. Управляющий провод от усилителя к магнитоле подключается без особых сложностей.
При установке усилителя в багажнике, выполняйте прокладку проводов питания в тех же местах, где расположены другие кабели автомобиля. Многие авто имеют изолированные каналы для проводки кабелей. Вы можете удалить дверную прокладку (порог салона) и коврик.
Для подключения проводов существуют специальные акустические клеммы. Самое важное — это надежный контакт провода, и если нет возможности, то усилитель можно подключать и без специальных клемм. Конденсатор при установке усилителя подключать не обязательно, если имеются хорошие провода и надежное соединение.
Следующий шаг — это подключение акустических проводов от усилителя к колонкам или сабвуферу. Если даже перепутали полярность, то ничего страшного. После проверки усилителя можно будет прослушать колонки, и если они играют неправильно, то просто поменяйте полярность проводов. Главное надежный контакт, чтобы они не отвалились от вибраций.
Не прокладывайте провода акустических систем рядом с кабелями питания. Силовые провода могут создавать в акустических системах звук, напоминающий сирену. Прокладывайте провода питания и акустических систем по разным сторонам автомобиля.
Когда все провода подсоединены — на этом процесс установки усилителя можно считать завершенным. Далее проверяем работу усилителя, все ли правильно подключено. Как вы узнали из данной статьи — все операции по подключению усилителя можно сделать своими руками и в этом нет ничего сложного.
АВТОЗВУК ч.4 «Прокладка проводов и установка усилителя»
Всем привет! Вот не так давно загорелся я идеей поставить усилитель в авто, дабы усилять фронт Morel Tempo 6, а в скором будущем поглядывать в сторону саба.
В качестве усилителя выбрал Ground Zero GZTA 4125X.
Технические характеристики:
Тип: 4-х канальный усилитель
Класс: AB
Мощность RMS 4 Ом, Вт: 4 x 90
Мощность RMS 2 Ом, Вт: 4 x 130
Мощность RMS 4 Ом/мост, Вт: 2 x 260
Частотный диапазон, Гц: 5 — 38000
Соотношение сигнал/шум, дБ: > 70
КНИ, %:
Решил с подключением долго не затягивать и в ближайшие выходные и занялся.
Итак, силовой кабель вел по левому борту, акустические, межблочные и управляющий кабели по правому, чтобы избежать возможных наводок.
Для того, чтобы провести силовой кабель необходимо снять брызговик и подкрылок.
Дальше в технологическом отверстии в районе передней стойки прорезаем резинку, чтобы продеть кабель в гофре.
Здесь кабель появится в салоне:
Дальше снимаем передние и задние пороги, для удобства я еще снимал передние сидения. Главное на поломать пистоны, как это получилось у меня.
Чтобы провести кабель в багажник пришлось почесать репу и ничего лучшего как провести его под кромкой сидения я не придумал. Для это необходимо переднюю часть заднего сидения приподнимать, лучше делать с помощником.
Далее работы перемещаются под капот. Закрепил колбу предохранителя на креплении расширительного бачка, провод от аккумулятора длиной около 20 см. Весь провод полностью в гофре, вроде 14 см в диаметре.
Минус для усилителя взял на кузове, а именно под болтом крепления спинки заднего сидения.
P.S. Силовые провода в гофре. межблоки, акустика и управляющий кабель — нет, много гемора их просунуть в нее:) Всем провода постягивал кабельными пластиковыми стяжками (хомутами).
Закрепил усилитель на спинке заднего сидения на саморезы, идущие в комплекте, закрепил вертикально. Лимит фото 20 шт, больше не могу добавить. В следующей записи будет видно:)
Минусовой провод длинноват, стоит ли его укоротить на 40-50 см или это толком ничего не даст?
И как надежно закрепить силовые провода на входе усилителя, чтобы не беспокоиться о том, что могут выскочить, а то там клеммы «вилочки»?
И еще вопросик: фронт подключен к усилку, играет хорошо, а стоковый тыл к магнитоле. Так вот при добавлении громкости на тыл идут помехи как на радио, отключаю встроенный усилитель на ГУ и помех нет, ну и соответственно тыл не играет. Это на заглушенном авто. Может акустические кабеля на тыл ловят наводки от силового кабеля. И вообще может такое быть? Где проходит проводка на тыл, с какой стороны? Что посоветуете?
Комментируйте пожалуйста, это мое первое подключение, возможно что-то сделал не так, готов принять любую критику и советы. Всем спасибо за внимание.
