Вставка изображения в Revit
Работая над проектом в Revit, у специалистов часто возникает потребность импортировать изображение на текущий вид. Цели могут быть разными: поднять объемную модель по исходной картинке или же, например, улучшить внешний вид листа, добавив логотип компании. Программа поддерживает разные форматы файлов изображений: BMP, JPEG, JPG, PNG и TIFF.
В том и другом случае, чтобы вставить изображение на панели команд выбираем Вставить – Изображение и в диалоговом окне выбираем необходимый файл.
В рабочей области открывается изображение с подсвеченными диагоналями. При необходимости, потянув за синие маркеры по углам изображения можно перемещать на виде и изменять его размеры.
Перед началом построения модели, необходимо привести в соответствие размеры на изображении с размерами в рабочей области проектирования. Чтобы проверить соразмерность, на панели команд выбираем Изменить – Измерить между двумя опорными и измеряем расстояние между осями 1 и 6. Как видно, размеры на изображении и в рабочем пространстве не совпадают.
Чтобы решить эту проблему выбираем инструмент Масштаб тип Графический на панели параметров. Далее поочередно выбираем ось 1, далее ось 6 растрового изображения и в появившемся окошке вводим должный размер.
Таким образом, изображение уменьшилось в соответствии с размерами.
Рекомендуется закреплять изображений в рабочем пространстве для избегания случайных смещений. На панели выбираем Изменить | Растровое изображение – Прикрепить и прикрепляем изображение. Если в правом нижнем углу инструмент Выбрать закрепленные элементы активен, то мы сможем выделять закрепленные элементы, если же отключить его, то изображение сольется с рабочим пространством и станет недоступным для выделения.
В диалоговом окне Управление изображениями на вкладке Вставить отображается список всех растровых изображений модели. Важно знать, если мы удалим изображение с текущего вида, то оно все равно останется в памяти проекта и удалить его возможно только в этом окне.
Таким образом, мы познакомились с возможностью вставки изображений в Revit и особенностями работы с ними.
Создание спецификация с изображениями в Revit
Во время выполнения проекта пользователям часто приходится формировать ведомости и спецификации с графическими изображениями элементов, к примеру, вспомогательные спецификации с растровым изображением или эскизами элементов.
Во время выполнения проекта пользователям часто приходится формировать ведомости и спецификации с графическими изображениями элементов, к примеру, вспомогательные спецификации с растровым изображением или эскизами элементов. Сегодня в статье мы рассмотрим основные нюансы работы с такими спецификациями на следующих примерах.
Способ №1
1. Сформируем спецификацию мебели, добавив поля Семейство и типоразмер и Изображение, после чего вынесем ее на лист, чтобы убедиться в том, что последний столбец сейчас пуст.
2. Перейдем на активный вид, где расположены элементы мебели, выделим их поочередно и в свойствах экземпляра, в поле Идентификация найдем строку Изображение. Кликнув на троеточие, откроется диалоговое окно Управление изображениями, куда добавляем заранее подготовленные изображения мебели.
Сейчас в окне редактирования спецификации мебели в последнем столбце появились наименования изображений.
3. Чтобы увидеть подгруженную картинку, нужно вынести спецификацию на лист, где мы сможем регулировать размеры изображения.
Способ №2
Другой способ формирования спецификаций с эскизами элементов подразумевает под собой использование компонентов легенд.
1. Создадим спецификацию окон и вынесем ее на лист.
2. Чтобы сделать эскиз окон, расположенных в нашем проекте, перейдем в диспетчер проекта, кликнем правой кнопкой мыши на Легенды и в открывшемся окне введем имя легенды и масштаб.
3. После чего необходимо перейти на вкладку Аннотации – Компонент – Компонент легенды, чтобы разместить семейство окна в активном виде.
Становятся активными несколько полей, в первом из которых мы можем выбрать как системное, так и загружаемое семейство из проекта, а во втором – его вид, в нашем случае вид спереди. Вставляем семейство на вид, при необходимости добавляем дополнительные аннотации.
4. После того, как эскиз принял должный вид, переносим Легенду окон на Лист, как делаем это со всеми видовыми экранами и подбираем необходимый масштаб под размеры высоты и ширины столбца.
Таким образом, сегодня мы научились создавать спецификации с изображениями, которые помогут вам оформить документацию должным образом.
Revit
Не удалось извлечь оглавление
Создание спецификаций с изображениями
Для создания спецификаций, содержащих графическую информацию, можно связывать изображения с элементами в модели.

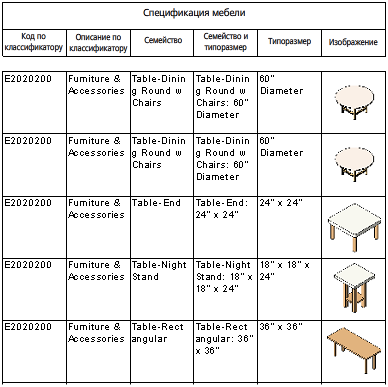

К изображениям, которые можно связывать с элементами, относятся изображения, которые можно импортировать в модель, и изображения, создаваемые путем сохранения в проекте видов модели (например, 3D-видов или видов визуализации). Если изображения включены в спецификацию, они отображаются на видовом экране спецификации, размещаемом на листе. Собственно вид спецификации содержит имя изображения, но не само изображение. В следующем примере показана спецификация мебели с изображениями на виде листа.
В системных семействах, таких как стены, перекрытия и крыши, можно редактировать параметры изображения и типа изображения для элементов модели, чтобы связывать изображения с экземпляром или типоразмером семейства.
Для загружаемых семейств можно задать изображение, которое необходимо связать с загружаемым семейством путем редактирования свойства «Изображение» в модели. Чтобы сменить изображение, связанное с типоразмером семейства, необходимо открыть семейство в редакторе семейств, изменить значение свойства изображения для семейства и повторно загрузить семейство в модель.
В случае семейства форм арматурных стержней можно управлять изображением, связанным с семейством. Для этого необходимо открыть его в редакторе семейств, изменить свойство типоразмера «Изображение формы» в диалоговом окне «Параметры формы арматурного стержня» («Типоразмеры в семействе») и повторно загрузить семейство. Свойство «Изображение формы» связано с семейством форм арматурных стержней. Изменение формы, указанной для арматурного стержня в модели, также приведет к изменению изображения формы.
Свойства «Изображение» и «Изображение типоразмера» относятся к категории «Данные изготовителя» на палитре свойств и в диалоговом окне «Свойства типа». Изображение формы входит в категорию «Строительство».
Revit
Не удалось извлечь оглавление
Управление изображениями
В диалоговом окне «Управление изображениями» отображается список растровых изображений модели, содержащий, в частности, все визуализированные изображения, сохраненные в модели. Это диалоговое окно также можно использовать для добавления изображений в модель, которую требуется связать с элементами в целях создания спецификации.
Удалить растровое изображение из проекта можно только в диалоговом окне «Управление изображениями». Удаление изображения на виде или листе не приводит к его удалению из модели.
Параметры управления изображениями
Добавить. Добавление изображений в модель или файл семейства.
Удалить. Удаление выбранных изображений.
Обновить из. Выберите миниатюру изображения и нажмите эту кнопку, чтобы заменить выбранное изображение изображением из другой папки.
Обновить. Выберите миниатюру изображения и нажмите эту кнопку, чтобы повторно загрузить изображение из исходного местоположения.
Нет. (Эта кнопка доступна только при вызове диалогового окна «Управление изображениями» в поле «Тип» или «Свойства типа»). Удаление связи изображения для элемента. Изображение не удалено.
