Замена сайлентблоков косых рычагов без пресса

Имеются косые рычаги и желание/необходимость поменять в них сайлентблоки. А пресса нет…

Да, да, это от mark II 4WD, на них я тренировался. Эти рычаги покупались как б/у или контракт, и в них вероятнее всего стоят еще родные, японские сайлентблоки. И судя по тому, что рычаги были прикручены ну уж очень приржавевшими болтами, сайлентблоки стоят в них хорошо.

Для выпресовки понадобится:
1. Оправки. Нужны 2 оправки, одна с внешним диаметром на 1мм меньше, чем диаметр сайлнта, вторая — с внутренним диаметром на 1 мм больше диаметра сайлента. Сайлент на 4WD имеет диаметр 70мм, поэтому я взял оправки 69x61x70 и 79x71x70. Та что по-больше будет упираться в сам рычаг, а та, что по-меньше — в обойму сайлента.
2. Болт 20мм х 240мм. Отверстие в сайленте 22мм, можно взять болт на 22мм, но болты с таким диаметром не очень ходовые. Важно, чтобы у болта был класс прочности 8,8 или больше (10,9 и пр) Зачастую продают болты прочностью 5,8, а они слабые. Резьба срывается от минимальных усилий.
3. К болту надо гайки и шайбы
4. Также необходимы либо две пластины с отверстием по центру под диаметр болта, либо как у меня, лапки съемника.
5. Ключ трещотку на 1/2 длинной не менее 1 метра. Можно больше. При снятии надо гайку закручивать с большим усилием, и ключом менее 1 метра это сделать практически не возможно.

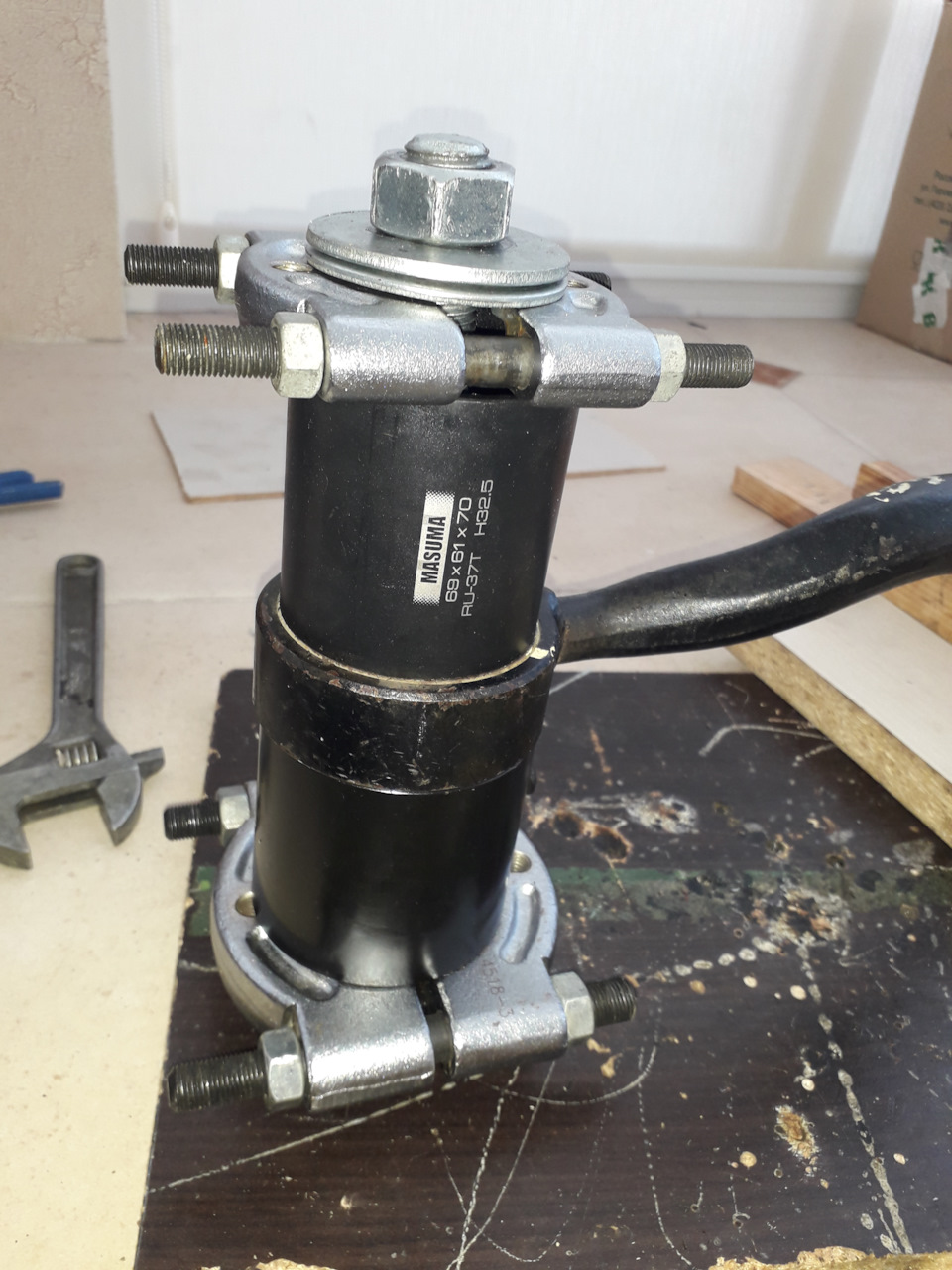

Далее собираем вот такой вот пирог

Снизу идет пластина от съемника, затем широкая оправка, рычаг, узкая оправка, еще пластина съемника и гайка. Под гайку подложил 2 шайбы. Также и снизу, на болт тоже шайба.
Оправки надо выровнять руками, т.к. зазор у них всего 1 мм и если перекосит то будем прессовать оправку в рычаг 🙂
Затем начинаем аккратно закручивать гайку. Сначала можно потихоньку притянуть ключем, а затем положить весь пирог на бок, прижать ногой и затягивать гайку двумя руками.

У меня ключ динамометрический, поэтому померил усилие. Максимум, что я выжал было где-то 200-210 Нм. Далее начинает рычаг выскальзывать.
Сайлентблок поддался с четвертого раза. Т.е. сначала собрали, затянули до 200Нм (сколько сил хватит :-)), отпустили, выровняли оправки и опять закручивать. Когда сайлент пошел, усилие упало до 150-170 Нм

Ни рычаг, ни сайлент не пострадали. Болт тоже остался целым. В расход идут только шайбы, но они стоят копейки.

Кстати, на этом фото видны все применяемые инструменты, кроме ключа.

Ради эксперимента, запресовал сайлент обратно таким же способом. Пошел с третьего раза, первый и второй раз перекашивало.
На запресовке усилие было вообще смешное, не более 50Нм. Может быть потому, что я его предварительно смазал.

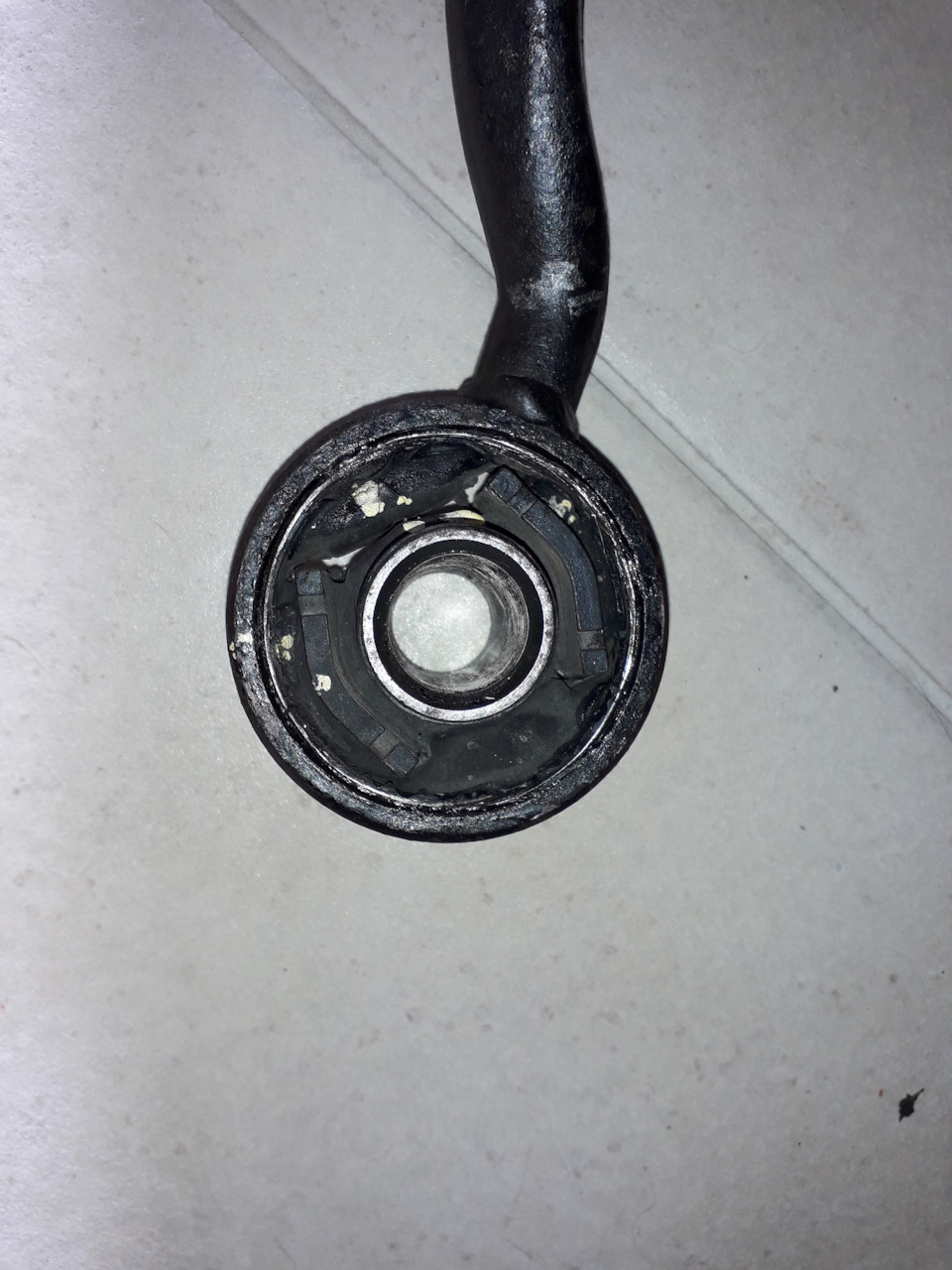

Покоцался только край обоймы, в остальном как заводской 🙂

На выходных заменил сайленты в рычагах, которые стоят на машине. Так сказать опробовал метод на боевую. Все успешно. Старые вылезли легко, с первого раза. Но их уже перепресовывали.
Новая Masuma сначала лезть не хотела никак. Сайлент перекашивает и он застревает. Обточил обойму новых сайлентов на наждаке и после этого зашли. Заходили туже, чем вылезали старые. (Чтобы выпресовать старые надо было крутить с усилием 50-70Нм, а новые вставали с усилием более 100Нм).
Думаю новые сайленты специально делают большего диаметра. Т.к. при выпресовке/запресовке обойма рычага стачивается (конечно там речь идет о долях миллиметра, но для плотной посадке сайлента это важно).

Источник

Как запрессовать сайлентблок без съемника за 2 секунды

Прежде чем запрессовать новый сайлентблок, нужно достать старый. Вся проблема заключалась в том, что пришел конец плавающему сайлентблоку и машина скрипела на любых неровностях, об этом писал раньше. Так вот, поменять плавающий вроде не должно составить никаких проблем, если есть съемник (что-то типа такого как на картинке).

Но даже если нет съемника, сделать что-то подобное можно из подручного хлама в гараже. С этим настроем мы принялись за работу. Загнали машину на эстакаду, сняли колесо, убедились, что причина скрипа именно в плавающем. Как оказалось, у внутренней втулки был недопустимый вертикальный люфт.

Подобие съемника сделали из того, что нашли в гараже. Сначала выпрессовали всю внутрянку. Делать это было не то что не обязательно, а вообще не нужно. Почему мы сделали так? Потому что целиком он не хотел вылазить и мы решили частями его достать.

На это у нас наверное ушел час. С учетом поиска хлама для съемника и всего прочего. Дальше надо было доставать внешнюю обойму плавающего. И вот тут мы прилипли…Все прикипело на столько сильно, что нас стала посещать мысль о том, что машина так и останется стоять неделю на эстакаде, пока я не найду нормальный съемник.

После многих безуспешных попыток выпрессовывания, выбивания молотком, всего одновременно и кучи матерных слов, решили попробовать последний варинат — нагревать метал, где запрессован плавающий и после этого пытаться его сдвинуть. Нагревали обычной газовой горелкой, при этом нужно закрыть от нагрева пыльник привода, который находится немного выше. После нескольких попыток свершилось чудо! Сайлент начал сдвигаться!

После того, как сайлент окончательно достали, нужно запрессовать новый и собрать все обратно. Я уж подумал, что на это уйдет еще немало времени…Но! Решили пойти от обратного — нагреваем посадочное место на рычаге, металл расширяется, пока не остыл металл вставляем новый плавающий и все. Если честно, я в эту затею ни разу не поверил…Но попробовать можно. Почему бы и нет?
В итоге все сработало на ура. Грели метал той же газовой горелкой примерно минуты 3, максимум 5. Не знаю, не засекал. Потом быстро взяли новый плавающий и быстро вставили его. Встал он ровно также, как и стоял старый. И все! Метал тут же остыл, и сайлент жестко зафиксирован.Осталось только завести рычаг, вставить болт, затянуть гайку и все готово.

На все это дело у нас ушло около пяти часов! Не знаю, если бы у нас был нужный съемник, на сколько бы получилось сократить время ремонта. Ну да это не так важно. Главное сейчас скрип устранили, можно спокойно ездить. Только надо еще второй поменять. Хоть он и не скрипит, но раз уж купли, то надо поменять.

Источник

Выпрессовка и запрессовка сайлентблоков своими руками

Всем, у кого есть автомобиль, знакома проблема, когда появляется потребность выпрессовать или же запрессовать сайлентблоки. Не всегда хочется обращаться к специалистам, да и сделать это своими руками намного приятнее.

Благодаря этой статье вы узнаете, что такое сайлентблоки, зачем они нужны, и главное — как их запрессовать и выпрессовать в домашних условиях разными методами.

Что такое сайлентблок

Это слово имеет зарубежное происхождение. В переводе с английского языка silent — это тишина, а block — деталь. Сайлентблок, либо просто «сайлент», представляет собой резинометаллическую составную часть, обычными словами — это две втулки, которые соединены между собой слоем прочной резины. Это изобретение, кроме того, что гарантирует комфортное и беззвучное передвижение на автомобиле, имеет еще ряд плюсов, которые будут перечислены дальше.

Предназначение и функции

Сайлентблоки выполняют следующие функции:

И это только главные плюсы, на самом деле их гораздо больше.

Как понять, что пора проводить замену

Перед тем как вы вознамеритесь запрессовать данные детали, в первую очередь следует отлично их осмотреть, чтобы удостовериться в том, что они и вправду требуют замены. Проверьте, нет ли дыр и каких-либо деформаций, не вспучились ли резины на шарнирах и не возникли ли трещины. Проведите манипуляции с составными частями, определяя присутствие люфтов. Если же допустимая норма превышена, значит, замена деталей неминуема. Откладывать процедуру запрессовки не рекомендуется. С течением времени эта проблема только усугубится, она может привести к выходу из строя рычага подвески.

Главные показатели, которые указывают на поломку одной детали либо же нескольких:

Необходимые материалы

Чтобы запрессовать данную деталь в домашних условиях, вам пригодятся такие инструменты:

В качестве смазки рекомендуется применять машинное масло либо же другие виды смазки.

Помимо прочего, вам будут необходимы специальные оправки, предназначенные для запрессовки сайлентблоков, в качестве альтернативы можно воспользоваться куском трубы с необходимым диаметром. Также нужно обзавестись прессом для запрессовки нового резинометаллического шарнира. Когда речь идет о домашних условиях, прессом могут послужить обыкновенные тиски. Вдобавок можно запастись набором кувалд, однако при таком подходе необходимо соблюдать высокую точность выполнения работы.

Выпрессовка в домашних условиях

Заменить данные детали не так трудно, как могло бы показаться на первый взгляд. К примеру, многие владельцы автомобилей в этом удостоверились, когда производили замену деталей, руководствуясь специальной техникой для самостоятельной замены. Именно по данной причине встречается много людей, которые приняли решение собственноручно и в домашних условиях сделать замену сайлентблоков.

Первый метод

В первую очередь, узнаем о том, как это должно быть в идеале.

Рычаг, в котором нужно сделать замену резинометаллического шарнира, устанавливают на специальную проставку под пресс. На эту проставку и будет выдавливаться старый сайлент. Затем сверху устанавливают еще одну проставку — она выдавливает старую втулку. Такой метод употребляют работники СТО, так как у них имеется нужный набор проставок и мощнейший пресс в 10−20 тонн.

Второй метод

Практически у всех владельцев машин мощного пресса, естественно, нет, но у множества в гараже есть домкрат либо хорошие тиски. Если воспользоваться мощными тисками, можно удачно выдавить старые втулки по знакомому нам уже принципу: проставка для исходной втулки и проставка для надавливания на втулку.

На первый взгляд, становится непонятно, как можно домкратом выдавить сайлент? Все очень просто: нужно сварить рамку в форме прямоугольника из швеллера либо уголка, чтобы по высоте она была чуть выше рычага и домкрата. Принцип работы следующий: поставьте домкрат в рамку, затем сверху штока установите проушину рычага, а также две проставки, про которые было сказано выше. Создаем нужное давление, после чего втулка выдавливается из своего посадочного места. Необходимо подчеркнуть, что чаще всего домкрат мощностью в 3−5 тонн не в силах совладать с такой работой, поэтому рекомендуется применять 10-тонные домкраты.

Третий метод

В случае если у вас нет ни пресса, ни домкрата, но при этом присутствует сильное желание заменить сайлентблоки без помощи других, можно воспользоваться третьим методом — использование простого пресс-съемника (болт с гайкой либо же шпилька).

Принцип работы состоит в том, чтобы образовать давление с помощью постепенного закручивания гайки на шпильке, этот метод можно назвать аналогом тисков. Данная шпилька с шайбой подходящего диаметра просовывается в проушину через сайлентблок, затем с другой стороны следует надеть проставку с шайбой и закручивать гайку. Вертясь по резьбе, гайка создает нужное давление и принуждает сайлент выдавливаться в специальную проставку.

Этот «способ» требует использования прочной, каленой шпильки и с такой же крепкой гайкой. Если же взять мягкую шпильку либо гайку, у вас, скорее всего, ничего не выйдет. К примеру, бывают случаи, когда из-за сильного давления шпилька кривится, вследствие чего срывается резьба на гайке. Однако существует и тысячи тех, кому удалось поменять сайлентблоки, используя именно этот метод. Ведь все зависит от качественности и прочности используемого материала.

Плюсом этого метода считается его бюджетность, а также удобство, если посмотреть со стороны «мобильности». Другими словами, вам не надо, к примеру, полностью снимать рычаг или же всю ступицу, достаточно будет просто иметь такой вот простой пресс-съемник.

Четвертый метод

Этот метод можно отнести к кардинальным решениям либо к крайним мерам. Его принцип заключается в том, чтобы всеми популярными методами и приспособлениями добыть сайлент из посадочного места. Для этого вам нужно выбить старую деталь при помощи мощной отвертки либо толстого клинообразного куска арматуры. Вам необходимо постараться забить отвертку либо что-то между сайлентблоком и втулкой, таким образом, деформируя внутри стенку втулки. Теперь, когда втулка сминается и подается внутрь, выбить ее совсем нетрудно. Прежде чем начать выбивать сайлентблок, нужно выдавить либо выжечь внутреннюю втулку детали и по возможности все остатки резины.

Пятый метод

Следующий способ извлечения сайлентблока невозможно назвать выпрессовкой, так как он, как и предыдущий, не предусматривает присутствия пресса: все, что нужно — это полотно по металлу, молоток и отвертка. Принцип простой, однако небезопасный. Устраняем внутреннюю втулку, потом берем полотно и принимаемся резать наружную втулку. Старайтесь максимально прорезать старый сайлент, при всем этом не испортив сам рычаг либо проушину. Лучше всего сделать два надреза, а затем при помощи плоской отвертки сайлентблок будет легко деформироваться и выбиваться.

В случае если ни один из перечисленных выше методов не помог, а вам по-прежнему нужно это сделать, остается только один выход — доверить данную работу специалистам. Чтобы достичь желаемого результата, берите деталь и отправляйтесь на СТО, где специалисты, используя выпрессовыватель сайлентблоков и другие специальные инструменты, качественно сделают всю необходимую работу «в мгновение ока».

Запрессовка сайлентблоков

Про то, как достать «сайленты», мы уже подробно рассказали, теперь появляется иная проблема — как запрессовать данную деталь? Эта процедура трудна тем, что требует определенных умений и способностей. Неправильно или же криво установленный сайлент или не будет ходить, или сломается раньше времени.
