Как вставить шаблон в автокад
Шаблон чертежа Автокад
Под шаблоном чертежа подразумевается файл, хранящий настройки стилей для текста, размеров, таблиц, мультивыносок, слоев и единиц измерения. Можно заготовить шаблоны рамок для Автокада и настроить листы. Шаблоны AutoCAD имеют расширение файлов *.dwt.
В нашем случае будем пользоваться шаблоном acadiso.dwt. Настройки данного файла полностью подходят для реализации наших проектов.
Большинство компаний используют шаблоны AutoCAD ГОСТ, соответствующие стандартам предприятия. Они часто применяют разные файлы шаблонов чертежей, в зависимости от требований проекта или клиента.
Создание собственного файла шаблона чертежа
Алгоритм создания шаблона в AutoCAD следующий:
1. Создать и настроить текстовый и размерный стиль в соответствии с ГОСТ.
2. Создать и настроить стиль для таблиц и мультивыносок.
3. Создать основные слои, задать им имя, цвет и др. настройки.
4. Создать и настроить листы в соответствии со стандартными форматами (А3, А4 и т.д.).
5. Разместить на листах рамку и заполненный штамп.
6. При необходимости, начертить/загрузить блоки и создать собственную библиотеку.
7. Выполнить дополнительные настройки и построения по своему усмотрению.
Совет: настройте Автокад шаблоны листов нужных форматов, выполните пошагово алгоритм, приведенный в этой статье. И вы увидите, насколько увеличится скорость работы в программе!
Пользовательский шаблон — это неотъемлемый атрибут профессиональной работы в AutoCAD. Данным термином обозначают хранилище преднастроек вновь создаваемого файла.
Например, слои, текстовые и размерные стили, выноски, таблицы, форматы листов, рамки и штампы, настройки вывода на печать. Эти инструменты избавят вас от цикличных процессов и позволят сфокусироваться только на создании оригинальной геометрии проекта.
Цель данной статьи — показать общие возможности программы в направлении стандартизации проектирования и минимизации рутинных процессов, а не просто рассказать о файле формата DWT.
Если вы хотите увидеть, как на практике создаётся рабочий шаблон, советую пройти мастер-класс «Настройка эффективного шаблона AutoCAD».
В данной статье я систематизировал процесс наполнения шаблона и привёл ряд практических советов по созданию удобной пользовательской среды.
Любой новый файл AutoCAD создаётся на основе какого-либо шаблона.

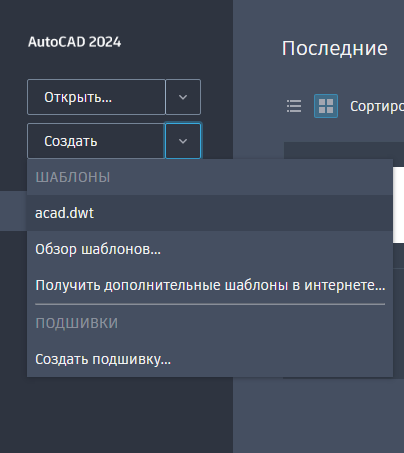

Существует 4 способа создания файла (см. скриншот ниже):
Из подписей на рисунке 1 видно два способа создания файла:
Если путь для шаблона по умолчанию не прописан, то кнопки 1 и 3 работают иначе:
Создание и сохранение шаблонов
Для создания своего шаблона нужно:
Логика настройки шаблона
Перед настройкой шаблонов нужно внимательно продумать, для каких целей они будут использоваться.
Лучше иметь несколько шаблонов под разные задачи, чем один большой шаблон на все случаи жизни. Если у вас «узконишевой» профиль, то будет достаточно единого шаблона.
Шаблон должен содержать только элементы, которыми вы пользуетесь из проекта в проект. Не засоряйте его редко используемыми штриховками, линиями, стилями и слоями. Это приведет к уменьшению вашей производительности.
Слои
Рассмотрим специфику настройки элементов шаблона. Для каждой специализации характерен свой перечень слоёв. Поэтому какого-то конкретного набора предоставить не получится. Тем не менее, ниже приведён ряд общих рекомендаций:
1. Слои нужно делить на группы для удобной фильтрации. Это полезно, если у вас более 30 слоев.
2. Самый простой способ — фильтрация «по свойствам». В качестве свойства фильтрации можно взять имя. Для этого используйте соответствующие префиксы.
3. Текст, размеры, таблицы и выноски размещайте на отдельных слоях. Размещение на отдельных слоях даст больше возможностей при редактировании проекта.
4. Для видовых экранов создайте отдельный слой, у которого отключите возможность вывода на печать. Оставьте в покое слой Defpoints, он предназначен для меток размерных линий.
5. Все блоки создавайте на слое 0.
Стили
Работа начинается с настройки текстового стиля. В 99% случаев нет нужды подгружать сторонние шрифты. Для настройки текстового стиля, близкого к ГОСТ, используйте шрифт ISOCPEUR с коэффициентом сжатия 0.955.
Для текстовых пометок создайте стиль с высотой 0. Это удобно при работе с инструментом «однострочный текст». На этапе выбора инструмента вы можете задать любую высоту текста данного стиля.
Для текстовых блоков, создаваемых инструментом «многострочный текст», можно назначить стиль с фиксированной высотой 2,5 мм (3,5 мм).
Также нужно создать отдельный стиль для размеров.
Размерный стиль
В настройках размерного стиля существуют десятки опций. Для стандартной работы достаточно изменить 4 параметра:
Выноски
Базовые выноски настраиваются очень быстро.
Таблицы
Советую создавать все необходимые таблицы, преобразовывать их в блоки и сохранять в шаблоне или на палитре. О хранении блоков на палитрах поговорим в последнем разделе.
Набор параметров листа
Опция «наборы параметров листа» позволяет создать шаблон для листов. В этот набор входят настройки: формат листа, устройство вывода, стили печати и прочие параметры.
Базовые настройки осуществляются так.
Рекомендую в общем шаблоне создать несколько листов с популярными наборами параметров. На них можно разместить рамку, штамп, видовые экраны и прочую начальную графику. Впоследствии гораздо быстрее копировать такие листы, чем создавать их вновь.
Подобная настройка позволяет распечатывать проекты в 1 клик. Все форматы разойдутся на назначенные устройства вывода. В 1 клик можно получить копию электронной документации. Осуществляется это через пакетную печать и публикацию.
Хранение блоков
Можно хранить блоки непосредственно в файле шаблона, но я рекомендую более удобный вариант — это размещение ссылок на блоки на инструментальных палитрах. Вам не нужно открывать файлы библиотек блоков, перемещать блоки из файла в файл. Достаточно просто открыть нужную вкладку палитры и выбрать требуемый блок. При данном способе все блоки располагаются у вас под рукой, это очень удобно.
Главное, соблюдать правила работы с палитрами: корректно их импортировать, настраивать и группировать. Самое важное — помнить, что на палитрах мы располагаем ссылки на блоки, а не сами блоки.
Следовательно, не стоит перемещать файлы с блоками. Если же перемещение неизбежно, нужно корректировать путь в палитре. В мастер-классе «Настройка эффективного шаблона AutoCAD» мы на практике создадим такие палитры и расположим на них не только блоки, но и преднастроенные примитивы, мультилинии и Lisp.
Штриховки
Чтобы в AutoCAD появились пользовательские штриховки, нужно прописать путь к расположению файлов этих штриховок. Он прописывается так: команда НАСТРОЙКА – Файл – Путь доступа к вспомогательным файлам – Обзор.
Линии
Подгрузка линий осуществляется по аналогии со штриховками, однако можно загрузить отдельную линию из файла: Главная – Свойства – Тип линий – Другое – Загрузить – Файл
AutoCAD
Не удалось извлечь оглавление
А вы пробовали: Работа с шаблонами
Вам когда-нибудь хотелось, чтобы при создании нового чертежа в AutoCAD в нем уже были настроены и готовы к работе все необходимые текстовые и размерные стили, слои, единицы измерения и другие параметры? Некоторые клиенты рассказывали нам, что для создания нового чертежа они открывают существующий чертеж, сохраняют его под новым именем и удаляют геометрию. Этот процесс занимает много времени и может привести к использованию устаревших или некорректных стандартов.
Шаблон чертежа с заданными настройками позволяет повысить эффективность при создании нового чертежа и помогает внедрить в компании принятые стандарты оформления.
Сохраняемые в шаблоне параметры и функции
В шаблон можно сохранить большинство настроек и именованных стилей, используемых при создании нового чертежа. В некоторых чертежах используются не все типы линий или стили, которые доступны в шаблоне, и это не представляет проблемы. Тем не менее, чертеж должен включать необходимые стандарты для начала работы.
Ниже представлены настройки чертежа, которые нельзя сохранить в шаблоне.
Использование существующих шаблонов
Autodesk предоставляет несколько шаблонов, которые входят в комплект установки AutoCAD. Они расположены на вкладке «Начало» в раскрывающемся списке «Шаблоны».
Шаблоны упрощают начало работы с чертежом, но в них нет всех нужных вам настроек.
Стандартные шаблоны AutoCAD расположены в следующей папке:
C:\Users\ \AppData\Local\Autodesk\AutoCAD 2021\R24.0\rus\Template\

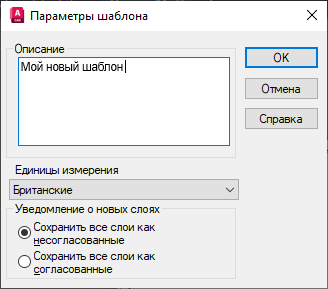

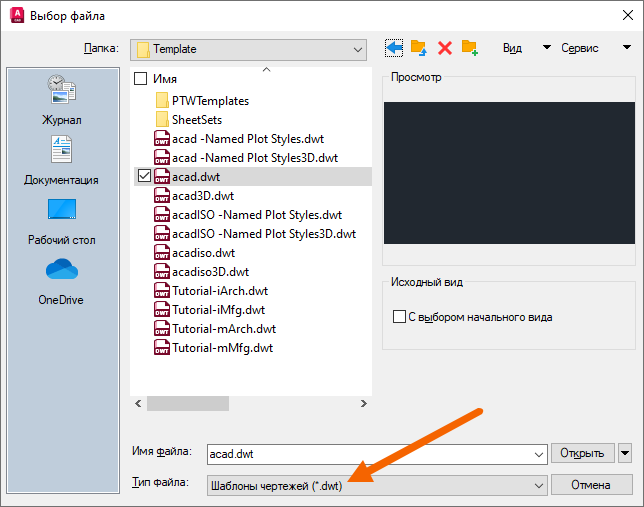

Открытие и сохранение шаблона
Чтобы внести изменения в шаблон, его нужно открыть. Делается это также, как с чертежом.
Можно также ввести открыть в командной строке.

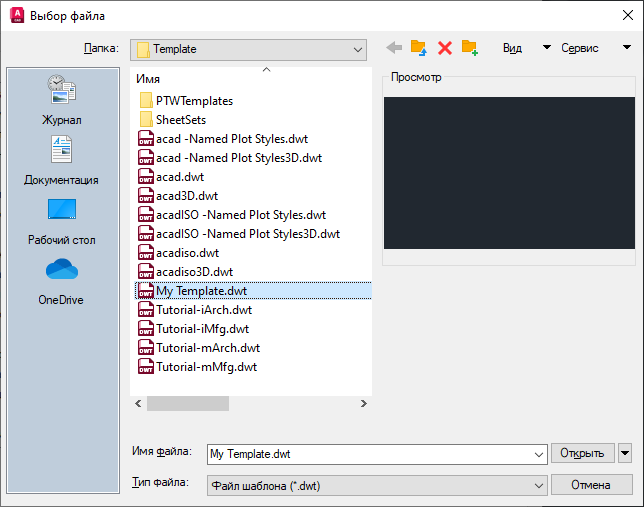

Откроется диалоговое окно с шаблонами из комплекта установки AutoCAD.

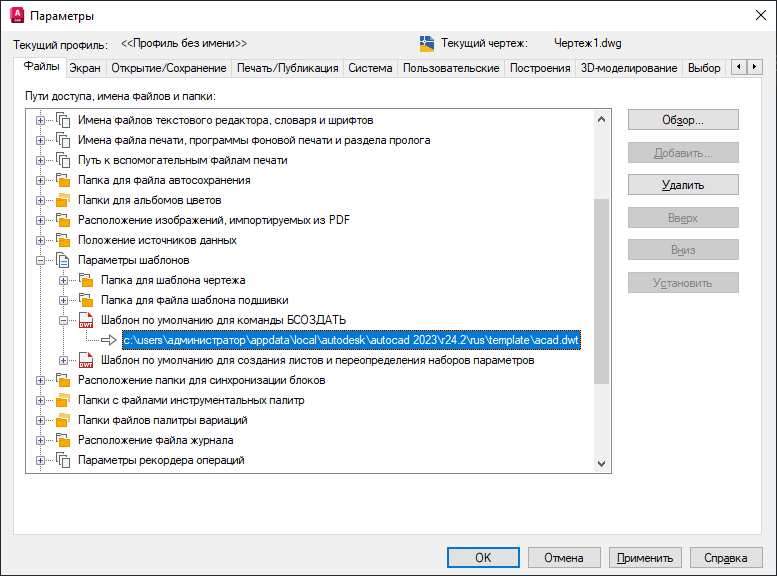

Изменение шаблона по умолчанию для нового чертежа
Мы создали и сохранили шаблон. Теперь его можно использовать. По умолчанию новый чертеж в AutoCAD создается на основе шаблона, указанного в параметре «Шаблон по умолчанию для команды БСОЗДАТЬ» (в данном случае — acad.dwt). Давайте изменим этот параметр и создадим чертеж на основе другого шаблона.
В командной строке введите настройка.
Можно также дважды щелкнуть путь к файлу, чтобы перейти к нему.
Теперь при создании нового чертежа в AutoCAD будет использоваться шаблон «Мой шаблон».
Редактирование и проверка шаблона
Мы уже рассказали, где хранятся шаблоны, как шаблон используется в AutoCAD при открытии нового чертежа и как создать новый шаблон на основе одного из имеющихся образцов.
Перейдем к редактированию шаблона. Редактируется шаблон так же, как и чертеж. Выполните указанные выше действия, чтобы открыть шаблон «Мой шаблон».
Подумайте, какие параметры должны быть настроены в новом чертеже и добавьте их в шаблон «Мой шаблон».
Ниже перечислены некоторые параметры, которые могут оказаться полезными:
Все эти параметры можно добавить в шаблон и использовать в следующий раз при создании чертежа.
Простой способ проверить изменения в шаблоне — сохранить его, а затем нажать значок «+» на вкладках чертежа, чтобы создать новый чертеж. Если оставить шаблон открытыми во время проверки, внесение изменений выполняется очень быстро.

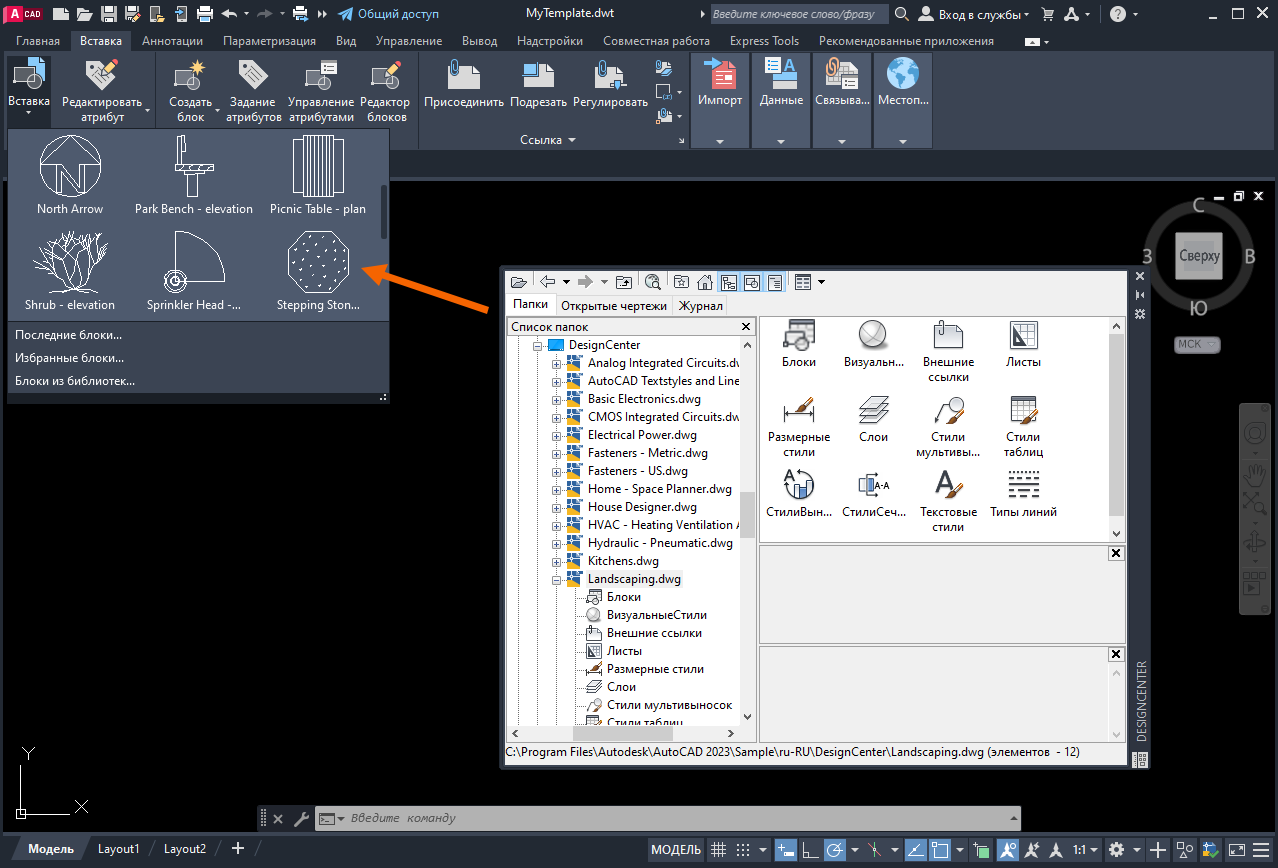

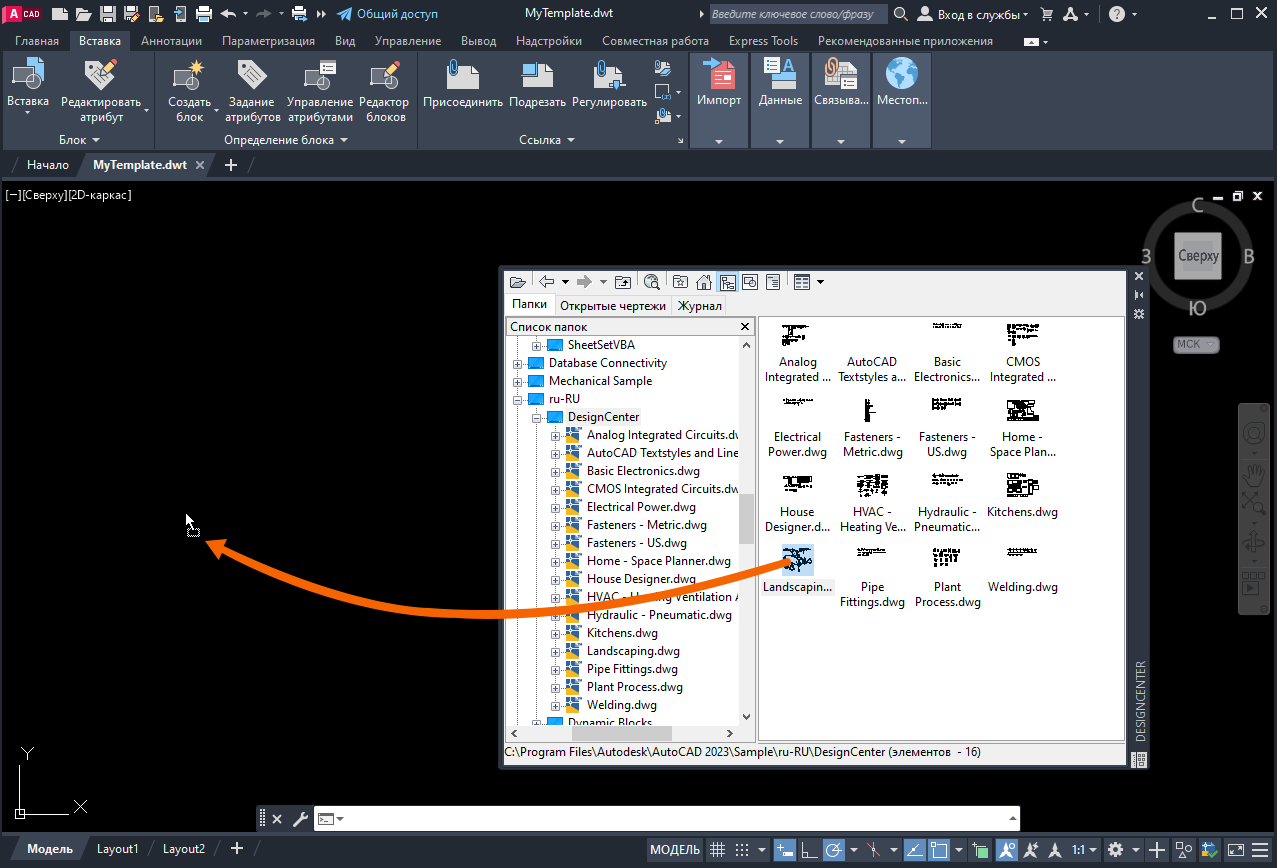

Импорт стилей и слоев из Центра управления
В шаблон можно добавлять слои, именованные стили и блоки из Центра управления.
В командной строке введите цувкл.
Добавьте в шаблон слои, блоки и стили из файла Landscaping.dwg.
Теперь именованные стили, блоки и параметры чертежа, заданные в файле Landscaping.dwg, будут доступны в шаблоне «Мой шаблон».
Создайте новый чертеж, чтобы проверить настройки шаблона и убедиться, что блоки доступны в новом чертеже.
Как перейти из измененного шаблона в существующий чертеж? Предположим, требуется импортировать именованные стили, блоки и параметры чертежа из обновленного шаблона компании. Эти стили были добавлены в шаблон после начала работы над чертежом, следовательно их нет в исходном шаблоне.
В предыдущей статье из серии «А вы пробовали» мы рассказали, как добавлять именованные стили из обновленного шаблона в существующий чертеж. Эти сведения доступны в статье «А вы пробовали: Импорт стилей» в разделе «Импорт нескольких стилей».
Шаблоны — это эффективный инструмент внедрения стандартов в компании и экономии времени при создании чертежей. Их легко создавать, настраивать, редактировать, а также предоставлять к ним общий доступ при изменении стандартов компании.
Команды и системные переменные шаблонов
Ниже перечислены наиболее часто используемые команды и системные переменные для шаблонов.
AutoCAD
Не удалось извлечь оглавление
А вы пробовали: Работа с шаблонами
Вам когда-нибудь хотелось, чтобы при создании нового чертежа в AutoCAD в нем уже были настроены и готовы к работе все необходимые текстовые и размерные стили, слои, единицы измерения и другие параметры? Некоторые клиенты рассказывали нам, что для создания нового чертежа они открывают существующий чертеж, сохраняют его под новым именем и удаляют геометрию. Этот процесс занимает много времени и может привести к использованию устаревших или некорректных стандартов.
Шаблон чертежа с заданными настройками позволяет повысить эффективность при создании нового чертежа и помогает внедрить в компании принятые стандарты оформления.
Сохраняемые в шаблоне параметры и функции
В шаблон можно сохранить большинство настроек и именованных стилей, используемых при создании нового чертежа. В некоторых чертежах используются не все типы линий или стили, которые доступны в шаблоне, и это не представляет проблемы. Тем не менее, чертеж должен включать необходимые стандарты для начала работы.
Ниже представлены настройки чертежа, которые нельзя сохранить в шаблоне.
Использование существующих шаблонов
Autodesk предоставляет несколько шаблонов, которые входят в комплект установки AutoCAD. Они расположены на вкладке «Начало» в раскрывающемся списке «Шаблоны».
Шаблоны упрощают начало работы с чертежом, но в них нет всех нужных вам настроек.
Стандартные шаблоны AutoCAD расположены в следующей папке:
C:\Users\ \AppData\Local\Autodesk\AutoCAD 2021\R24.0\rus\Template\
Открытие и сохранение шаблона
Чтобы внести изменения в шаблон, его нужно открыть. Делается это также, как с чертежом.
Можно также ввести открыть в командной строке.
Откроется диалоговое окно с шаблонами из комплекта установки AutoCAD.
Изменение шаблона по умолчанию для нового чертежа
Мы создали и сохранили шаблон. Теперь его можно использовать. По умолчанию новый чертеж в AutoCAD создается на основе шаблона, указанного в параметре «Шаблон по умолчанию для команды БСОЗДАТЬ» (в данном случае — acad.dwt). Давайте изменим этот параметр и создадим чертеж на основе другого шаблона.
В командной строке введите настройка.
Можно также дважды щелкнуть путь к файлу, чтобы перейти к нему.
Теперь при создании нового чертежа в AutoCAD будет использоваться шаблон «Мой шаблон».
Редактирование и проверка шаблона
Мы уже рассказали, где хранятся шаблоны, как шаблон используется в AutoCAD при открытии нового чертежа и как создать новый шаблон на основе одного из имеющихся образцов.
Перейдем к редактированию шаблона. Редактируется шаблон так же, как и чертеж. Выполните указанные выше действия, чтобы открыть шаблон «Мой шаблон».
Подумайте, какие параметры должны быть настроены в новом чертеже и добавьте их в шаблон «Мой шаблон».
Ниже перечислены некоторые параметры, которые могут оказаться полезными:
Все эти параметры можно добавить в шаблон и использовать в следующий раз при создании чертежа.
Простой способ проверить изменения в шаблоне — сохранить его, а затем нажать значок «+» на вкладках чертежа, чтобы создать новый чертеж. Если оставить шаблон открытыми во время проверки, внесение изменений выполняется очень быстро.
Импорт стилей и слоев из Центра управления
В шаблон можно добавлять слои, именованные стили и блоки из Центра управления.
В командной строке введите цувкл.
Добавьте в шаблон слои, блоки и стили из файла Landscaping.dwg.
Теперь именованные стили, блоки и параметры чертежа, заданные в файле Landscaping.dwg, будут доступны в шаблоне «Мой шаблон».
Создайте новый чертеж, чтобы проверить настройки шаблона и убедиться, что блоки доступны в новом чертеже.
Как перейти из измененного шаблона в существующий чертеж? Предположим, требуется импортировать именованные стили, блоки и параметры чертежа из обновленного шаблона компании. Эти стили были добавлены в шаблон после начала работы над чертежом, следовательно их нет в исходном шаблоне.
В предыдущей статье из серии «А вы пробовали» мы рассказали, как добавлять именованные стили из обновленного шаблона в существующий чертеж. Эти сведения доступны в статье «А вы пробовали: Импорт стилей» в разделе «Импорт нескольких стилей».
Шаблоны — это эффективный инструмент внедрения стандартов в компании и экономии времени при создании чертежей. Их легко создавать, настраивать, редактировать, а также предоставлять к ним общий доступ при изменении стандартов компании.
Команды и системные переменные шаблонов
Ниже перечислены наиболее часто используемые команды и системные переменные для шаблонов.
Шаблоны для Автокада как создать
Шаблоны для Автокада позволяют избавить вас от лишней работы по предварительной настройке стилей оформления чертежа. В этом нет ничего сложного, поэтому рекомендую воспользоваться данной возможностью повышающей эффективность работы в AutoCAD.
Настройка шаблона чертежа AutoCAD
Шаблоны AutoCAD мало чем отличаются от самого чертежа DWG, пожалуй, главное отличие для пользователя это расширение DWT. Файл шаблона можно открыть, сохранить, копировать и редактировать так же, как стандартный файл.

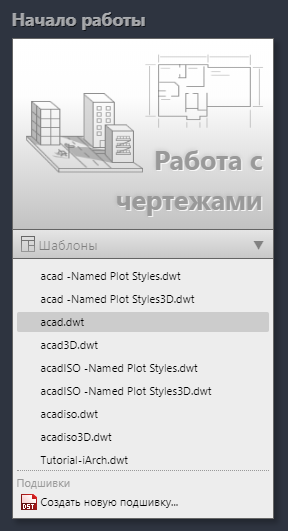

Стандартный список шаблонов вы можете увидеть в окне «Выбор шаблона». Как правило используют только стандартный шаблон acadiso.dwt в котором настроена всего лишь метрическая система.
С помощью шаблона вы стандартизируете свою работу создав определенный набор слоев и типов линий, текстовых и размерных стилей, блоков, настроите пространство листа, стили печати, рамки форматов и т.д. которые будут подгружаться при создании нового чертежа.
Как создать шаблоны для AutoCAD
Создать шаблон довольно просто:
1. Запустите AutoCAD и откройте новый чертеж или уже имеющийся файл.
2. Произведите необходимые настройки стилей размеров, таблиц и текстов, принтеров, создайте необходимые слои и удалите все лишнее, что вам не потребуется при создании чертежа в последующем.
Полезно. Как отчистить чертеж от неиспользуемых элементов (слои, стили, блоки) читайте здесь.

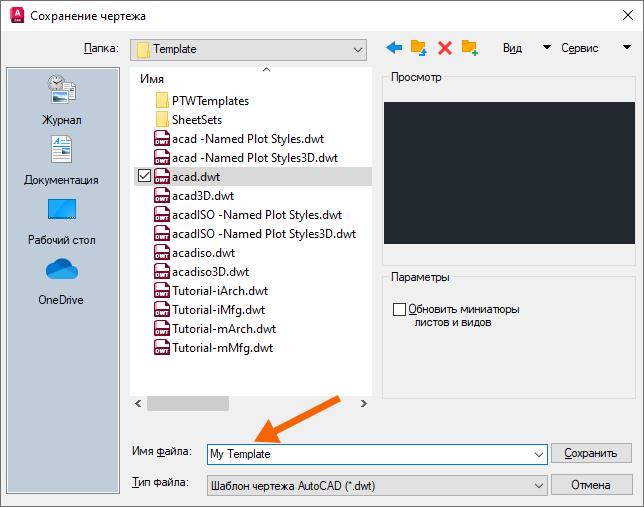

3. В верхнем меню выберите Файл → Сохранить как…
4. Сохраните файл с расширением DWT в папку Template по умолчанию или в другое место, указав имя файла, единицы измерения и примечание.
Как использовать шаблоны AutoCAD
Теперь при создании нового чертежа вам стоит лишь выбрать сохраненный вами шаблон, и большая часть рутиной работы уже будет сделана.
Это действительно просто и сохранит вам уйму времени.
Если вам понадобится добавить новые настройки в шаблон, просто внесите изменения и сохраните его с тем же именем.
