Как вставить штуцер в шланг
Что такое штуцер для шланга и как его выбрать?
Капельные системы ленточного типа требуют надежных соединений, которые будут выдерживать высокое давление воды. Для этих целей используется соединительный штуцер.
Статья даст подробное описание назначению, разновидностям и правилам выбора этого соединительного элемента. В конце будет дана инструкция, как самостоятельно присоединить шланг к штуцеру и открутить его.
Что это за деталь и для чего она нужна?
Штуцером является соединительная деталь, при помощи которой осуществляется соединение гибких магистралей для осуществления подачи газа, воды, гидравлической жидкости, горюче-смазочных материалов.
Деталь представляет собой полый металлический элемент с резьбой на одном конце и с трубкой на другом. Резьбовая сторона соединяется с трубой, а на трубку надевается шланг. Для удобства и повышения герметичности на поверхности трубки нарезаны канавки типа «елочка».
ГОСТы о соединителях
Штуцер — важный элемент соединения магистральных и распределительных линий. Его качество, резьбовые параметры и способность выдерживать давление, регулируется ГОСТами:
Какие есть виды?
Штуцеры используются во многих сферах промышленности и в быту.
Существует целый набор разновидностей этих соединительных элементов, каждый со своими особенностями и техническими параметрами.
По материалу изготовления
Материал, который используется для изготовления, имеет важное значение. От него зависит рабочее давление и устойчивость к коррозии.
Для производства используются следующие материалы:
По размерам
Штуцеры для шлангов по размерным параметрам делятся на следующие категории:
Таблица размеров, соответствующих буквенной маркировке, приведена ниже:
По способу крепления
Способ крепления штуцера особенно важен. По этому параметру, детали делятся на следующие виды:
Каждая разновидность детали может использоваться для соединения шлангов для оросительных систем на садовом участке.
По способу крепления к основной магистрали
Дополнительно, штуцеры классифицируются по способу крепления к основной магистрали.
Существуют следующие разновидности:
Каждая разновидность также может использоваться для оросительных систем.
Как подобрать нужную деталь?
При выборе штуцера для шланга стоит учитывать следующие нюансы:
Для садового использования подходят пластиковые модели штуцеров. Их стоит устанавливать только в местах с наименьшим воздействием на соединение. Например, на ответвления от второстепенных линий.
Где и примерно по какой цене продаются?
Деталь используется во многих сферах. Поэтому приобрести ее очень просто.
Штуцеры реализуют магазины садового инвентаря, строительных материалов и автозапчастей. Можно легко заказать любую модель через интернет с доставкой.
Стоимость зависит от материала, способа крепления и резьбового соединения, диаметра детали. Цена металлических моделей с наружной и внутренней резьбой: от 50 до 300 рублей, в зависимости от диаметра.
Пластиковые модели более дешевые. Стоимость: от 30 до 200 рублей. Самыми дорогими считаются модели разборного типа из нержавеющей стали. Их примерная стоимость начинается от 1000 рублей. Цена также зависит от производителя и известности бренда.
Как при помощи фитинга присоединить поливочный рукав: пошаговая инструкция
Присоединить штуцер к системе полива или шлангу достаточно просто. Для соединения может понадобиться: разводной ключ, фум-лента, дополнительный адаптер.
К трубе
Перед тем как соединить штуцер к трубе, нужно узнать, есть ли на ее конце резьба. Если она есть, стоит подобрать соединительный элемент с внутренней резьбой того же диаметра.
При соединении на пластиковые трубы, для начала необходимо припаять к трубе адаптер с резьбовым соединением под штуцер.
К емкости
Для того, чтобы присоединить штуцер к емкости, необходимо:
К другому поливочному рукаву
Для соединения двух шлангов понадобится двусторонняя модель штуцера, диаметром на 2-5 мм меньше диаметра шлангов. Разность диаметров подбирается в зависимости от жесткости шланга. Далее требуется:
Процесс монтажа штуцеров очень прост. Главное, чтобы совпадали диаметр детали, магистралей и резьбовые соединения.
Как открутить?
Открутить соединительную деталь еще проще, чем осуществить ее монтаж. Делается это при помощи рожкового или разводного ключа.
Делается это следующим образом:
Заключение
Штуцер важен при монтаже шлангов для полива приусадебных участков. Он помогает присоединить шланги к любым магистралям, емкостям, насосам. При этом не требуется особенных знаний. Главное подобрать деталь нужного диаметра, учитывая ее вес, материал и внутренний проходной диаметр.
Как установить фитинг на шланг со стальным плетением
Добро пожаловать в статью, в которой содержится подробное руководство по установке фитингов для шлангов с внешней оплеткой. Эта инструкция применима к шлангу как к шлангу со стальной оплеткой, так и к шлангу с внешним нейлоновым плетением и соответствующим фитингам для шлангов.
Это список инструментов, которые вам понадобятся для установки фитингов на шланг. У большинство эти инструменты есть в гараже или мастерской.
— Тиски
— Гаечные ключи, которые имеют полированное покрытие (для избежания повреждения анодированного покрытия. Лучше всего использовать специальные алюминевые ключи)
— Ножовка по металлу
— Изоляционная лента
— Ножницы для металла
— Средства индивидуальной защиты (перчатки и очки)
— Ткань для вытирания масла
— Губки для тисков
Пошаговое руководство
Хотя на фото показан шланг из нержавеющей стали, этот процесс является аналогичным для шланга нейлоновым покрытием.
Шаг 1
Прежде чем приступать к разрезанию плетеного шланга, оберните изоленту вокруг шланга в месте, где будет разрез. Это позволит точно нанести метку карандашом, а также поможет предотвратить разветвление оплетки из нержавеющей стали. Существует несколько способов разрезать этот шланг. Самый простой способ сделать это в гаражных условиях — закрепить шланг в тисках и использовать тонкую ножовку. Вы также можете использовать специальные ножницы для шлангов, если у вас есть таковые, или же болгарку.
При разрезании плетеного шланга с помощью мелкой ножовки, делайте это без сильного давления. Если с отреза торчат стальные нити, то удалите их ножницами.
Шаг 2
Вставьте разрезанный плетеный шланг в гнездо, используя кручение и толкающее движение, пока шланг не достигнет задней части резьбы внутри гайки. Убедитесь, что шланг дошел до задней части резьбы внутри гайки.
Существует ряд инструментов, которые помогают направлять шланг в гайку. Однако за многие годы работы с армированными шлангов мы никогда не ощущали острой необходимости их использовать. Проблемы могут возникнуть только если вы используете китайские низкокачественные фитинги и шланги. Дело в том что китайские фабрики не соблюдают стандарты размеров фитингов и шлангов, в следствии чего шланги либо слишком свободно входят в гайку, исключая тем самым надежное соединение, или наоборот — диаметр шланга чуть больше входного отверстия гайки, а учитывая качество плетения оплетки китайских шлангов, это может доставить очень много хлопот. Использование качественных фитингов и шлангов, а так же аккуратность при монтаже фитингов значительно облегчат установку шланга в гнездо.
Шаг 3
Полезным будет нанести небольшое количество WD-40 или еще лучше автомобильного масла на внутреннюю часть шланга и на резьбу гайки.
Шаг 4
Нанесите масло на резьбу и ниппель конца фитинга.
Шаг 5
Осторожно вставляйте конец фитинга в шланг, пока гнездо не вступит в контакт с резьбой. Соблюдайте уровень, чтобы избежать поперечной резьбы. Удерживайте шланг, чтобы он не был вытолкнут из гнезда.
Шаг 6

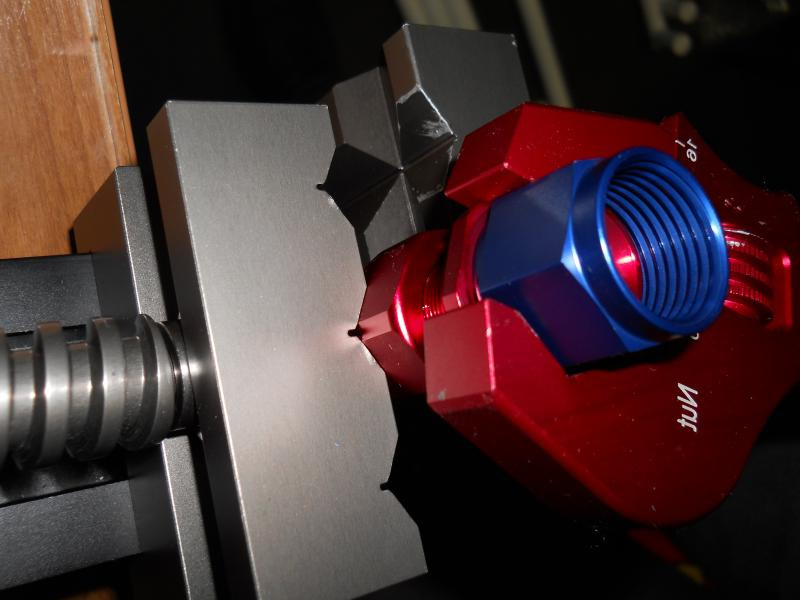

Закручивайте фитинг в гайку, используя ключ нужного размера. Затягивайте до тех пор, пока между гайкой и самим фитингом не будет зазора около 1 мм. Выровняйте фитинг и гайку по насечкам для соблюдения эстетического вида.
На этом установка фитинга законченна!
В 4M-SHOP Вы можете приобрести только качественные фитинги и шланги производства Тайвань. Так же, при покупке у нас фитингов и шлангов, можем установить их за Вас.
штуцеры быстросъёмные — соединение с пластиком
ДОПОЛНЕНИЕ (через полтора года)
.
ВНИМАНИЕ! — не повторять!
Прошло полтора года и изготовленный мной самопал дал течь, неожиданно на пол пути.
Хорошо что вовремя почуял запах и остановился.
Потекло в месте соединения штуцера с шлангом.
Причины не ясны, но подозреваю, что сыграло роль то, что эти шланги несколько раз двигались при съёме клапанной крышки для ремонта ГРМ (www.drive2.ru/l/573768874034462755/).
Установил назад первоначальный вариант на резиновых шлангах, а к пластиковым возвращаться больше нет никакого желания.
Попробовал и хватит.
Прошу считать эту запись чисто теоретическим материалом для обдумывания.
🙂
.
ИСХОДНАЯ ЗАПИСЬ
.
Запись является продолжением вот этой доработки: www.drive2.ru/l/548759932304884448/
Напугали меня тем, что крепление резиновых шлангов на пружинных хомутах ненадёжно.
Сильно я не испугался но спортивный интерес проснулся, дай думаю попробую сделать на пластике.
.
Внимание!
Повторение технологии на свой страх и риск.
Я на всякий случай «старые» шланги на резине не разбирал, а положил в багажник.
И это пригодилось, смотреть дополнение в начале записи.
🙂
.
Примечание.
В природе есть пластиковые трубки «сырец» которые утягиваются при нагревании.
Потому возможно проще найти их, нежели повторять всё ниже описанное.
.
Продолжаю.
В наличии был кусок трубки от сепаратора, трубка жёсткая, я её в своё время заменил на резиновый шланг.
С этим куском как с образцом поехал по магазинам и раздобыл комплект топливных магистралей от Калины.
В комлекте два куска мягких трубок примерно по 1,8 метра (прямая и обратка).
С этими трубками я и начал эксперименты.
На фото ниже показано отличие трубок.
Для работы понадобился вот такой инструмент.
1. Изогнутые длинногубцы.
Обязательно изогнутые, так как при раздвигании они сохраняют относительную параллельность губок.
2. Обжимка.
Самодельная, сделана из клещей для удаления изоляции.
Как делалась обжимка, будет рассказано ниже.
3. Фен, строительный или радиолюбительский, и то и то было опробовано с положительным результатом.
.
Предварительно пришлось изучить свойства трубки.
Узнать расстояние до сопла фена и количество времени для прогрева.
Субстанция из которой сделана трубка очень вредная.
Недогрел — хрен тянется, перегрел — поплыла.
Разница между недогрел и перегрел — несколько десятков градусов, поймать очень трудно, но вполне возможно.
В моём случае размягчение начиналось примерно от 180 градусов и после 220 градусов идёт катастрофическое расплавление.
.
Примечание.
Для эксперимента пробовал размягчать трубку в разогретом масле — поддержать нужную температуру легче и прогрев равномерней.
Но потом наловчился горячим воздухом.
Главное условие, нагревать медленно, чтоб трубка прогревалась ещё и внутри.
.
Размягчить трубку это пол дела, её ещё нужно натянуть.
В наглую, сразу на штуцер не получится, она мнётся, потому первым делом расшипериваем её длинногубцами.
Подсказка.
Сразу загнать длинногубцы и расширить можно но тяжело, потому чуть расширив в начале, длинногубцы загоняются глубже, ещё чуток расширяется и ещё чуток глубже с окончательным разжимом до нужного диаметра и удерживанием в этом положении до полного застывания.
Естественно это нужно делать очень быстро за один заход — трубка стынет очень быстро.
Можно кстати предварительно подогреть губы инструмента.
.
Расширенный конец трубки одевается на штуцер.
Как надеть (натянуть) резиновый армированный шланг на стальную трубу, если диаметр трубы больше?
Надо армированный шланг резиновый, надеть на металлическую трубу, но труба больше по диаметру.
Как это сделать правильно, чтобы шланг не порвать и соединение было надёжное.
В начале надо определиться насколько диаметр трубы больше диаметра шланга.
Если на много, то никак, к примеру труба 40 мм диаметром (наружный), а внутренний диаметр шланга 20 мм, натянуть шланг, просто не получится, без вариантов.
Если диаметр трубы больше, но не на много, то есть варианты:
В первую очередь зачистите трубу от слоёв краски, несколько слоёв дают значительную толщину.
Далее напильником на металлической трубе снимите фаску, шланг легче на неё натянется.
Затем смазываем трубу маслом, силиконом, или просто водой и пытаемся насадить на неё шланг.
Если не получается, то можно дополнительно поработать с внутренними стенками шланга.
Нужна абразивная шарошка, можно цилиндрическую.
Снимаем шарошкой с вот этих
Можно этой же шарошкой сделать своего рода «фаску» и на шланге.
Далее опять смазываем трубу и пробуем соединить её со шлангом.
Резину можно размягчить в керосине, можно в горячей воде.
На наждаке можно снять не большой слой металла с самой трубы.
Но и при работе с трубой и при работе со шлангом, важно учитывать можно ли уменьшать толщину их стенок, ориентируйтесь на давление в системе которой используется такое соединение.
В крайнем случае, шлаг можно разрезать вдоль, насадить на трубу, труба предварительно смазывается герметиком и далее шланг зафиксировать хомутами.
Но опять же важно учитывать что это за соединение, какое давление.
Вариантов армированного шланга много, они бывают однослойными или многослойными, толстостенными или тонкостенными, с тканевой или металлической арматурой, по количеству и частоте переплетения арматуры и т.д.
Так вот, резину растянуть можно, а вот арматуру вы не растяните намного, она либо порвётся внутри, либо разорвёт (вернее даже разрежет) шланг. Поэтому надо для начала промерить размеры, а потом натягивать его (шланг) на трубу.
Если диаметр трубы не превышает и даже меньше диаметра армированного слоя, тогда этот шланг с грехом пополам можно натянуть на трубу.
Вот несколько советов из личного опыта, что надо предпринять, чтобы натянуть шланг на трубу:
В обеих деревянных заготовках надо просверлить отверстия под диаметр шланга и трубы, а потом распилить эти заготовки пополам вдоль отверстия. Длина брусов при шланге, например 20 миллиметров, должна быть не менее 30 сантиметров.
Далее вот что надо сделать, вставляем в один брус шланг, чтобы он выходил из отверстия на не более 10 миллиметров, а во второй брус трубу, чтобы выходила за отверстие на 10 миллиметров больше, чем место окончания шланга.
Нарисовал рисунок, как мог, сейчас расскажу что есть что:
Соответственно к брусу прикрепить уголки, которые зацепить между собой болтами и стягивать два бруса между собой таким образом, чтобы труба входила в шланг.
Все, что необходимо знать о соединителях для садового шланга
Система орошения с использованием шланга подразумевает использование соединителей для них. Шланги могут соединяться с основной и распределительной магистралью, между собой, для удлинения или образования кольцевой системы.
Статья даст подробное описание разновидностям соединителей, правилам их выбора, основным особенностям. В конце будет дана инструкция по соединению шлангов с использованием этих элементов.
Что это такое, для чего они применяются?
Соединитель используется для соединения шлангов между собой или с источником водоснабжения. Основной деталью любого соединителя для шланга является штуцер. В дополнение, используются различные детали для более герметичного соединения или возможности быстрого разъединения. Некоторые соединители дополняются запорным клапаном.
Устройство
Соединитель классического типа представляет собой двусторонний штуцер. Для его прочной фиксации используются хомуты. Современные модели более простые и не требуют использования хомутов.
Они состоят из следующих элементов:
Более сложные соединители дополняются запорным клапаном и разъединителем. При разъединении клапан блокирует подачу воды со стороны магистральной линии. При использовании такого устройства нет необходимости использовать запорный кран.
Какие виды переходников бывают?
Существует несколько разновидностей соединителей для шлангов, каждый со своими характеристиками, нюансами соединения:
Материалы изготовления
При выборе соединителя стоит учитывать материал, из которого он изготовлен. От этого зависит длительность эксплуатации и характеристики рабочего давления всей системы полива.
Металлические
Соединители из металла отлично подходят для монтажа шланга к системам полива от водопроводной линии или при использовании насоса. Такие детали выдерживают рабочее давление до 10-25 бар, имеют высокую характеристику прочности.
Преимущества:
Недостатки:
Металлические соединители лучше использовать на вводной магистрали.
Полимерные
Полимерные модели гибкие, могут использоваться для соединения шлангов на сложных участках с неровным рельефом. Особенностью таких соединителей является мягкость, которая повышает уровень герметичности.
Преимущества:
Недостатки:
Такие модели можно использовать для соединения шлангов с последующим углублением в грунт.
Пластиковые
Пластиковые соединители отлично подходят для монтажа с полимерными и ПВХ трубами. Обладают высокой (до 10 Бар) характеристикой рабочего давления. Могут использоваться для поверхностного, глубинного монтажа. Подходят для использования от среднего по мощности насоса, водопроводной линии или емкости.
Преимущества:
Недостатки:
Композитные
Композитные соединители самые современные. Могут использоваться для любого монтажа, в том числе при соединении с металлами. Композитные модели подходят для поверхностной или заглубленной эксплуатации.
Преимущества:
Недостатком композитных соединителей является стоимость. Цена таких элементов выше, чем на модели пластикового и полимерного типа.
Как выбрать подходящий?
От выбора соединителя зависит простота монтажа и дальнейшая эксплуатация всей системы полива. При выборе стоит учитывать некоторые нюансы.
По диаметру
При выборе стоит учитывать диаметр самого шланга и под него подбирать соединитель. Существуют следующие стандартные диаметры (в дюймах):
Если шланг будет большего диаметра, чем соединитель, существует вероятность снижения герметичности. При подборе шланга меньшего диаметра, его будет сложно или невозможно соединить со штуцером. Это приведет к порче самого шланга или соединителя.
По размеру
Размер входного отверстия элемента также важен. Стоит учитывать, что толстый шланг просто не войдет в отверстие соединителя, а тонкий будет невозможно плотно зафиксировать.
Иные критерии
Также стоит особенно учитывать параметры рабочего давления соединителя. Детали могут быть маркированы следующими символами:
Стоит учесть этот параметр, особенно если система полива рассчитана для работы с использованием насоса.
Пошаговая инструкция, как соединить поливочный рукав
Соединить гибкий рукав, используя коннектор, очень просто. Главное придерживаться четкой инструкции и подобрать элементы подходящего диаметра.
С другим шлангом (одного и разного диаметра)
Для соединения двух шлангов с одинаковым диаметром необходимо:
Соединение с краном
Для самого простого соединения лучше подобрать кран с наружной резьбой на выходной трубке.
Далее необходимо:
Стоит учитывать, что такое соединение будет надежно только, если кран прочно зафиксирован. Также учитывается пропускная способность адаптера. Если он меньшего диаметра, сильное давление может привести к его протеканию или разрушению.
Как соединить шланг с краном, подскажет видео:
С трубой (металлической и ПНД)
Для соединения с металлической трубой стоит использовать стальные соединители. Это улучшит качество монтажа и срок эксплуатации.
Для соединения требуется:
Если труба пластиковая, процесс монтажа еще проще:
С бочкой
Для соединения с бочкой необходимо учесть диаметр выходной магистрали и запорного крана.
Инструкция:
Монтаж может быть дополнен фильтром для очистки воды. Главное учесть, что вся конструкция должна быть надежно прикреплена, без возможных сдвигов и вибраций.
Как подключить шланг к бочке, подскажет видео:
Заключение
Соединители для шлангов играют важную роль в обустройстве системы полива, на участках открытого и тепличного типов. При выборе устройства важно учесть размерные параметры.
Следует помнить об отличиях маркировки зарубежных и отечественных производителей. Также учитывается материал. Для особо холодного климата стоит выбирать надежные детали из металла или композита
