Как вставить зарядку в прикуриватель
Зарядка от прикуривателя, для планшета, телефона и ноутбука. Как не спалить свой девайс?
Еще один распространенный вопрос, который приходит ко мне на блог, касается зарядки для различных гаджетов в автомобиль. Например, как заряжать телефон мы уже поговорили, однако с планшетами и даже с ноутбуками, не совсем понятно. В общем, очень полезная статья постараюсь расставить все по полочкам и почему иногда можно просто спалить свой девайс …
Итак, давайте начнем собственно с «зарядников» от прикуривателя для телефона, какие они бывают?
Для телефона
Нужно понимать – для того чтобы зарядить смартфон нужно иметь напряжение около 5 Вольт, и силу тока минимум 0,5 Ампера, как максимум который я встречал 2 Ампера, для очень больших батарей. Самый универсальный ток и напряжение на выходе – это 5 Вольт и 1 Ампер!
Запомните это важно. Смотреть нужно на выходе такого «зарядника» обычно есть надпись «OUTPUT». Такое напряжение не убьет ваш телефон, а батарея прослужит долго! По формам они также отличаются. Сейчас основных вида всего два:
1) Это уже с готовым кабелем, втыкаем одним концом в прикуриватель, другим в определенную модель телефона и идет зарядка. Такой тип сейчас отмирает, потому как он не универсален. ТО есть если заряжает, скажем SONY то Samsung «подпитать» не сможет! Однако сейчас идут глобализации у многих компаний и поэтому выходы становятся одинаковы.
2) Универсальный с USB портами. Тут уже выбор получше, как правило есть два – три порта USB в которые вы можете воткнуть кабель от своего телефона и выбрать нужные показатели амперов. Например, у меня есть такая зарядка и там есть два выхода на 1 Ампер, и на 2,5 Ампера.
Большой плюс еще и то, что там обычные порты, то есть вы можете заряжать не только телефоны но и другие девайсы.
Для планшета
Почему не подойдет зарядка от телефона для планшета? Очень распространённый вопрос! В своем большинстве, планшеты используют другой ток заряда. Обычно это 9 Вольт и все те же 1 – 2 Ампера на выходе.
А как мы уже сверху разобрали, для смартфона нужно 5 Вольт, если вы гипотетически «воткнете» телефонную зарядку в планшет – то контроллер у последнего просто выгорит! Попадаете на дорогостоящий ремонт. Поэтому запомните – нельзя, использовать телефонные зарядные устройства для планшетных компьютеров.
Так что же делать, как зарядить?
Если честно, то сейчас производители электроники начали так называемое «укрупнение». Суть проста – сделать один универсальный разъем – который подойдет как для сотовых, так и для планшетников! Тогда можно будет «запитаться» напрямую от прикуривателя, главное выбрать правильный ток.
Однако очень много девайсов, которые используют старый не универсальный разъем с другими характеристиками. И тут выхода два:
1) Купить зарядное устройство специально для планшетного компьютера.
2) Использовать специальные POWER BANK, у которых есть выходы под все девайсы, даже под ноутбуки. Суть такова – его «питаем» от прикуривателя, а устройства от него. Также плюс такого «аппарата», он может питать вас вдали от машины.
Ноутбуки
Про ноутбук ничего не сказал – но тут практически такая же ситуация как со вторым «претендентом». Опять нужно определять потребляемое напряжение и амперы. Забегая вперед скажу оно может быть – 19 Вольт, и примерно 3,5 А, это много!
Поэтому заряжать достаточно проблематично! Даже через POWER BANK. Тут сложно отказаться от розетки. Конечно, продаются специальные устройства именно для ноутбуков – в прикуриватель, но это дополнительное устройство и причем недешевое.
Про альтернативные источники, опять же скажу пару слов – на многих Китайских сайтах, можно без проблем заказать солнечные батареи, которые подойдут практически всем гаджетам. Однако из минусов, это то что солнца нет, заряда тоже, да и ток там слабый длительное время заряда. Посмотрите мое видео, там в середине есть про солнечные батареи.
Подводя итог ребята, можно констатировать факты, сейчас практически нет универсального устройства, которое будет питать все ваши гаджеты в машине от прикуривателя. Если смартфон и планшет можно запитать от POWER BANK, то вот с ноутбуком не так все просто.
Но технологии не стоят на месте, скоро как я думаю, будет придумано что-то подходящее на все устройства.
Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

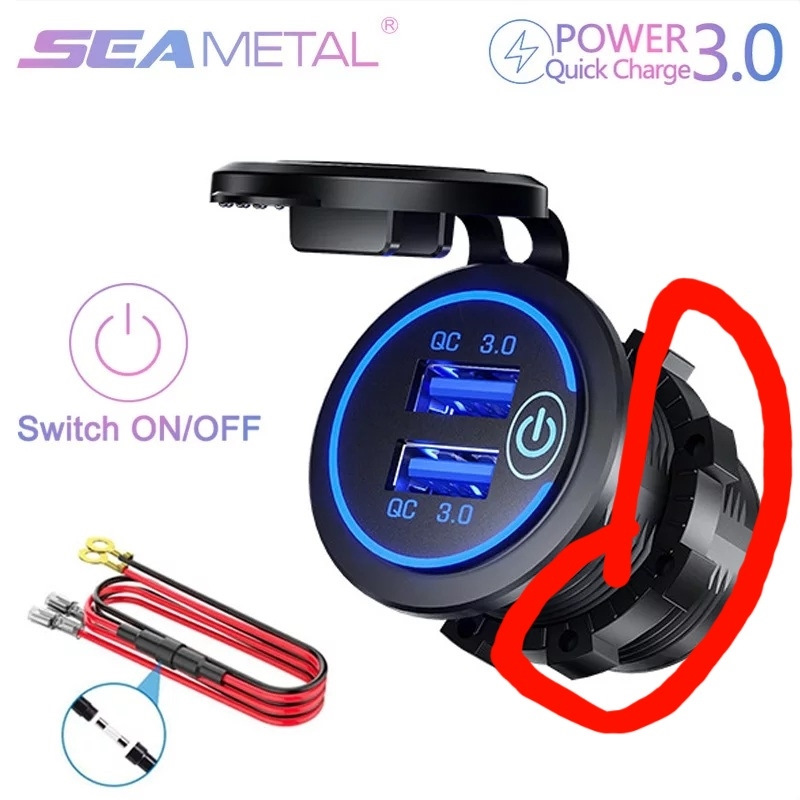

Быстрая зарядка на 2 USB вместо прикуривателя
Так как за всё время владениями авто убедился в том что прикуриватель мне явно не нужен, а периодически во время поездок необходимо заряжать всякие гаджеты было принято решение установить usb зарядку, причем с функцие quick charge 3.0 (быстрая зарядка), заказываем данную приблуду с поднебесной со всем известного сайта, ждём и вот наконец-то получаем, руки чешутся, находим свободное время, итак поехали…снимаем накладку селектора КПП, держится она на 4 заклёпках, снимал лопаткой возле пепельницы, с другой стороны пластиковой карточкой, далее серую пластиковую накладку отщелкиваем, и видим 2 болта торкс, откручиваем и снимаем боковины с кнопками
В самой пепельнице откручиваем 2 торкс, переводим селектор в N или S и вытаскиваем всю пепельницу с прикуривателем (от прикуривателя отсоединяем разъём), половина делов сделано, идем выпиваем баночку холодного пивасика, далее хорошенько рыганув начинаем заниматься всеми видами секса с самим прикуривателем, чтобы его вытащить… итак, выдавливаем прозрачную херню возле прикуривателя изнутри

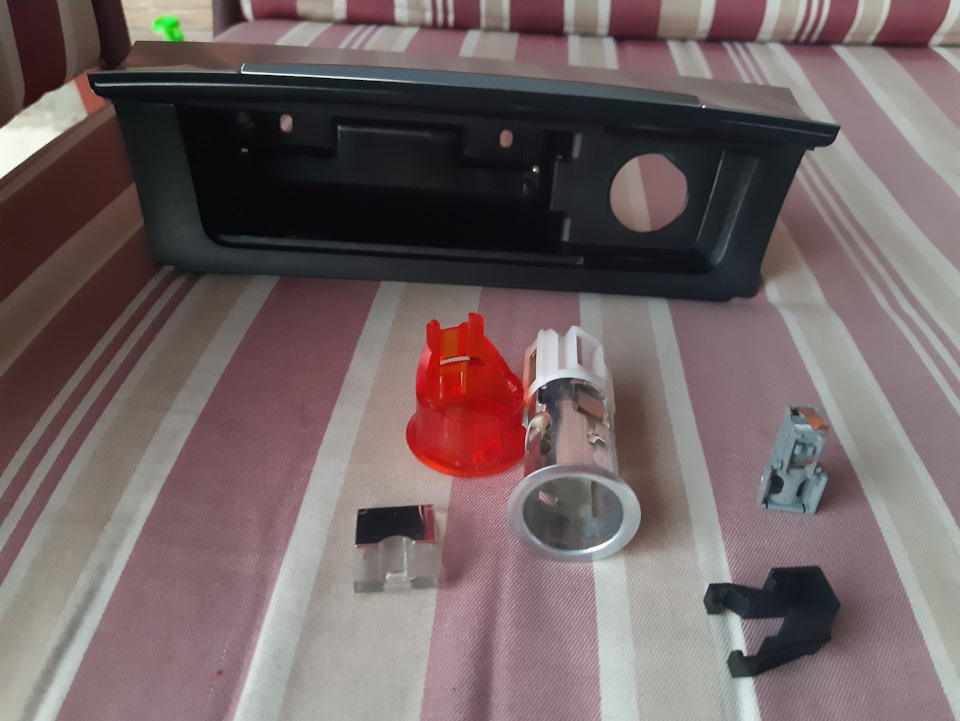

Раскладываем чтобы сфоткать и выложить в БЖ

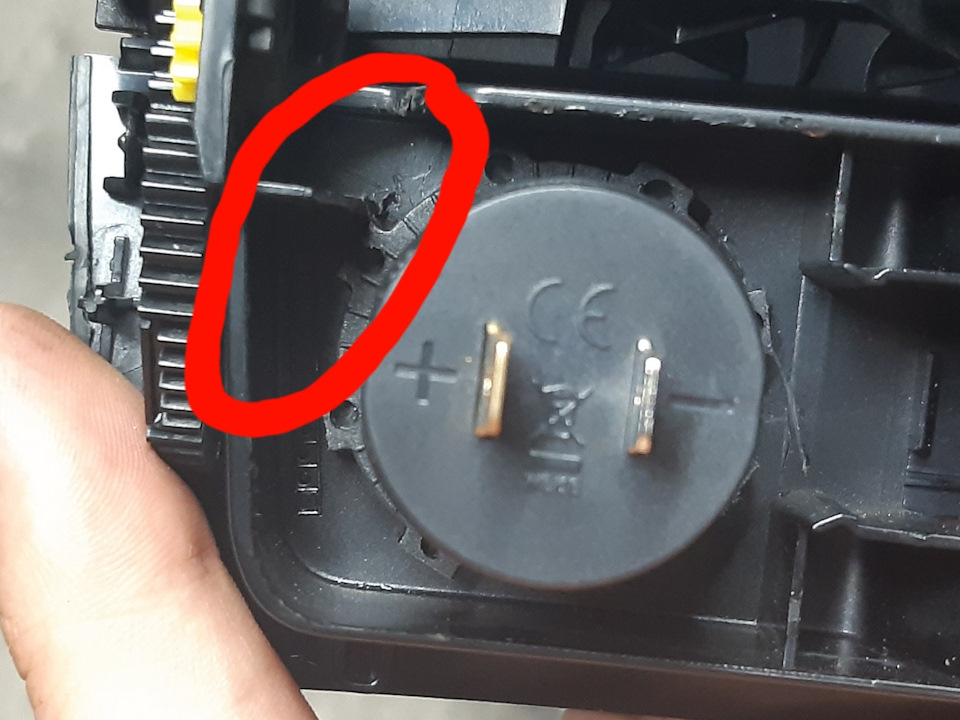

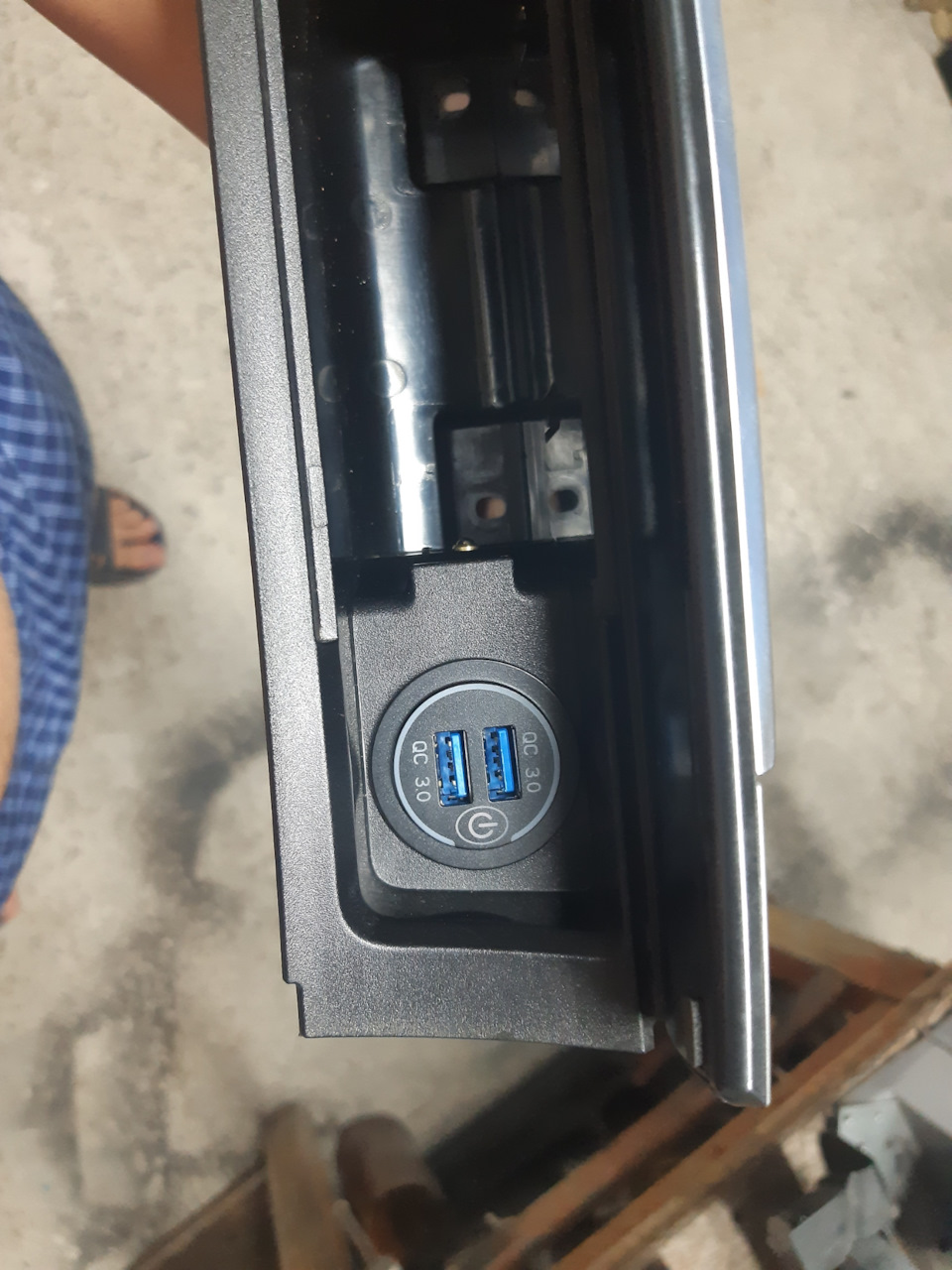

Немного совсем развольцовываем дырку где был прикуриватель, буквально вобще кропаль ножичком, я воспользовался круглым напильником, вставляем нашу зарядку в дырку и начинаем закручивать закручивалку из комплекта, когда она почти закручена видим что получилась головка члена и до конца не закручивается
идём в машину и подключаем провода из комплекта зарядки в колодку, посередине + коричневый — заматываем всё тряпичной изолентой, собираем всё обратно (селектор в N или S пепелка с прикуривателем, боковые с кнопками 4 торкса, нижнюю серую накладку и накладку селектора)

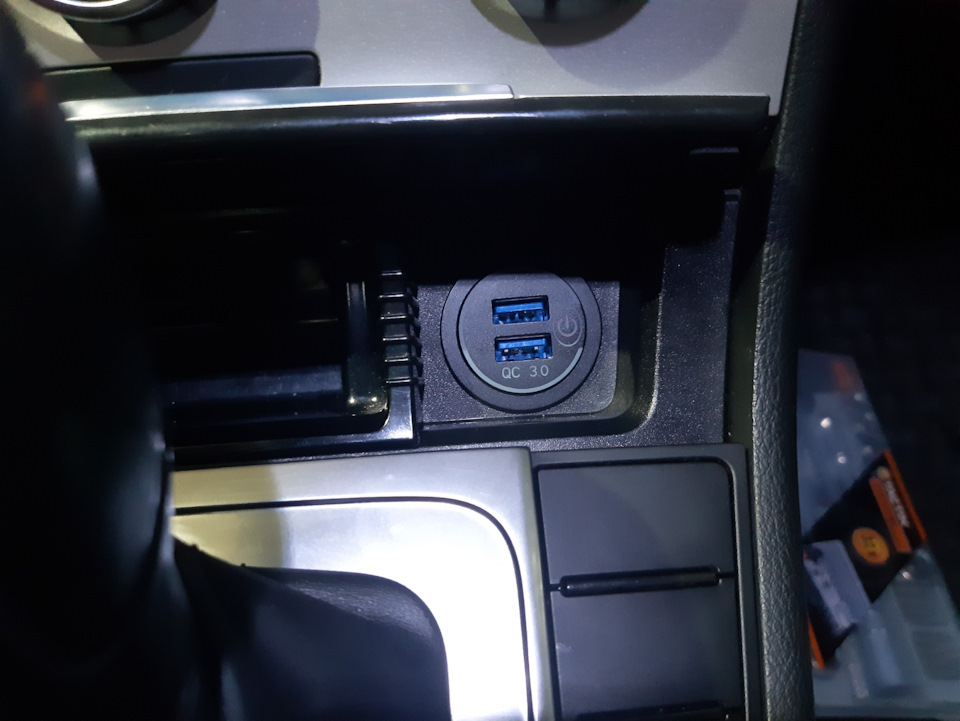

тут то можно и третью баночку влупить от проделанной работы, вставляем ключ в зажигание вкл его и BINGOOOOOO BINGOOOOO🙉🤓🙀 ничоси, ничего не робит, нажимаем кнопочку (прошу заметить серсорную) на зарядке и она включается!
Не сгори на работе: как подключить к прикуривателю несколько гаджетов?
Летом к бортовой сети автомобилей их владельцы подключают обычно только зарядки для смартфонов и видеорегистраторы, потребляющие символический ток. А вот осенью и зимой в прикуриватели втыкают накидки-«попогрейки», выносные тепловентиляторы, электрические кружки, термоскребки для стекол и прочие автомобильные нагревательные гаджеты. Все это барахло, как правило, запитывается одновременно через разветвители прикуривателей, имеющие от двух до пяти гнезд, в результате чего многие автовладельцы сталкиваются с проблемами. И ладно бы, где-то отошёл контакт или оплавился штекер, но ведь можно и сжечь свой автомобиль… Как этого не сделать?
Кто виноват?
Ф изика и электротехника однозначно заявляют: для того, чтобы передавать большие токи по разъемным соединениям, разъемы должны иметь существенную площадь контакта, низкое собственное сопротивление и быть достаточно тугими. Чтобы понять суть процессов, происходящих в гнезде автомобильного прикуривателя и соответствующем штекере 12-вольтового гаджета, разберем штекер и взглянем на его потроха.
Разъем прикуривателя – двухконтактный. Минус – «ушки» на корпусе, плюс – центральный штекер. К минусу никогда вопросов не было – пружинящие боковинки штекера обычно очень туго входят в гнездо, и этот контакт спокойно выдерживает ток, который позволяет пропустить стоящий во «фьюз-боксе» штатный предохранитель, на котором висит цепь прикуривателя. А вот плюсовой контакт – парень ненадежный…
Во-первых, площадь контакта наконечника штекера с ответной частью гнезда недостаточна для токов выше 3-5 ампер. Контактная часть «плюса» в разветвителях прикуривателя встречается в двух вариантах: в форме кольцевой «заклепки», а-ля фурнитурный люверс как на сумках или кроссовках, или в виде простого плоского металлического донышка. При выборе эти две разновидности отчетливо видны, если взять разветвитель в руки. Какой вариант лучше? Как ни странно – никакой.
Дело в том, что плюсовые «носики» штекеров прикуривателей тоже встречаются разной формы. Бывают закругленные, а бывают почти плоские. Очевидно, что качество контакта будет выше, если «заклепка» совпадет с полукруглым «носиком», а плоское дно – с плоским «носиком». Но едва ли кто-то станет подбирать тип штекера на гаджете под тип своего разветвителя – такие “заморочки” переходят за грань разумного.
Во-вторых, внутри штекера прикуривателя плюсовой потенциал проходит на пути к нагрузке как минимум три последовательных не слишком надежных контакта, основанных лишь на усилии пружинки: «наконечник-пружинка», «пружинка-предохранитель», «предохранитель-пластина» (та, к которой уже припаян провод). Контакт, обеспечиваемый лишь прижимом плоскостей друг к другу, малонадежен, и при любых перекосах его площадь уменьшается, вызывая локальный нагрев.
Участие пружинки в передаче тока – и вовсе беда, поскольку она представляет собой с электротехнической точки зрения включенный в цепь отрезок стальной проволоки длиной сантиметров десять. Это участок повышенного сопротивления и падения напряжения в мощной цепи, а значит – источник разогрева и потенциально плохого контакта. Порой пружинки в штекерах разогреваются до потери упругости – прижим ее ослабевает, и начинается нагрев в ухудшившемся контакте в предохранителе. В итоге происходит размягчение пластмассы корпуса штекера, а иногда и самого разветвителя.
Что делать?
Увы, нужно признать, что прикуриватель не предназначен для длительного питания мощных потребителей. Разветвитель, питающий несколько многоамперных нагрузок, работает в тяжелом и потенциально опасном режиме. Можно ли как-то гарантированно обеспечить надежную работу мощных гаджетов в машине через разветвитель? Увы, наибольшую надежность можно получить лишь в случае подключения единственного потребителя в 12-вольтовое гнездо без всяких разветвителей. Если же без использования «тройника» не обойтись, уменьшить риск возникновения проблем можно, но лишь отчасти и с изрядной возней, которая не всякому придется по душе.
Дело в том, что если к разветвителю прикуривателя подключить, скажем, пару мощных «емель», термокружку и планшет, ток через каждый из штекеров будет хотя и высоким, но в целом условно терпимым. А вот суммарный ток, проходящий через собственный штекер разветвителя, может составить ампер пятнадцать. Это уже избыточно большой ток, и редкий штекер «переваривает» его благополучно в течение продолжительного времени. Поэтому если и затеваться с «тюнингом», то немного доработать придётся именно штекер разветвителя.
Идея состоит в том, чтобы исключить из штекера многочисленные ненадежные контакты, основанные лишь на упругости пружины. Также придется удалить предохранитель. Это не скажется на безопасности, поскольку индивидуальные предохранители остаются в штекерах гаджетов, подключаемых к разветвителю, а также цепь прикуривателя защищает штатный общий предохранитель во «фьюз-боксе» автомобиля.
Для доработки штекер нужно разобрать, предохранитель вытащить, а пружинку заменить на более длинную. «Носик» и плоский контакт надо залудить и соединить друг с другом отрезком многожильного провода с помощью паяльника. Именно по такому принципу сделаны графитовые щетки любого электродвигателя — провод проходит через пружинку, становясь «байпасом» для тока, на котором не возникает падения напряжения и нагрева. А пружина выполняет лишь роль поджима контакта, а не проводника.
Метод вполне эффективный, но вот стоит ли так заморачиваться – вопрос спорный. Возможно, проще предупредить перегрузку разветвителя, используя его лишь для питания маломощных гаджетов, а мощные потребители типа обогрева сиденья втыкать в прикуриватель напрямую и поочередно.
USB разъем (зарядка для мобильного) в заглушке у прикуривателей [УНИВЕРСАЛЬНАЯ].
Да-да. Знаю. Тема описана 100500 раз. Но!
Мало кто задумывался об электрической части зарядного устройства мобильных телефонов от прикуривателя. А между тем, многие сталкиваются с тем, что, купив эдакую USB зарядку, некоторые телефоны отказываются от нее заряжаться. Так и случилось у меня, когда поехали с Жекой в Нижнее Чажестрово. Его телефон наотрез отказался заряжаться от встроенной моей USB заряжалки.
Че мы, не скауты что ли? Благо паяльник в руках держать умеем.
Переделка заключается в установке перемычки в схеме зарядки, а так же (опционально) добавлением пары резисторов. После чего, ваша зарядка за 100 рублей становится практически универсальной (всякие ифоны и ипады я не использую ввиду религиозных соображений, но и для них тоже можно сделать зарядку, так же, перемычками).
Схема обеспечит наиболее полную поддержку мобильников. В моем случае те самые резисторы, которые на схеме, уже были на плате, а вот перемычки между 2 и 3 выводом не было. Ну, не было — добавим! Делов то! Берем паяльник и спаиваем 2 и 3 контакты маленькой проволочкой:
Если резисторов на вашей плате нет (согласно схеме) не рефлексуйте — добавляйте! ))
Платку эту будем встраивать непосредственно в заглушку:
C заглушкой все относительно просто. Перочинным ножичком, аккуратно вырезаем прямоугольник под USB разъем и сверлим отверстие на 3мм.
На плате, в моем случае я выпаял светодиод который там был, потому как он будет заменен на круглый и с более длинными проводами (при замене не забудьте про полярность, используйте тестер) и немного «загнул» конденсатор в бок, выпаяв одну ножку у него, чтобы платка поместилась в заглушку:
Два провода и немного хитрости: как зарядить телефон в машине без зарядного устройства?
Нет, речь не про беспроводную зарядку, а про то, как можно оживить свой смартфон, если зарядка сломалась, но под рукой есть автомобиль с “живым” аккумулятором. При наличии некоторых умений и терпения выйти из положения вполне реально.
«Shit happens!»
Е два ли кто-то будет спорить с тем фактом, что автомобилисты нашего времени сильно деградировали в техническом плане супротив поколений предыдущих… Я до сих пор восхищаюсь тем, как наши отцы и деды (пусть и не от хорошей жизни!) ловко замазывали мылом пробоину в бензобаке, умели запитать самотеком двигатель с отказавшим бензонасосом, заменить банальной лампочкой вышедшее из строя реле-регулятор и тому подобное. Про навыки разбортирования шины в полевых условиях я уже и вовсе молчу – сегодня такое справедливо считается крутейшим «сурвайвалом»…
Впрочем, людей нашего времени сложно винить в утрате умений, к которым их предков вынуждала нелегкая автомобильная жизнь прошлых десятилетий. Современные машины стали достаточно надежными и позволяют нам не возить с собой полбагажника запчастей и инструментов – спасибо им за это! Однако добровольный и избыточно нарочитый отказ от умений решать неожиданные технические проблемы своими руками и нестандартными методами – это все же системная ошибка поколения. Выживальщические навыки, пусть даже диванного, а не практического характера, противостоят технической деградации – и неважно, если не всем подвернется случай когда-нибудь применить их на деле…
Ведь даже не уезжая слишком уж далеко от цивилизации, нетрудно оказаться беспомощным и одиноким. Банально поехав на рыбалку на заурядное подмосковное озерцо, вы застряли в глуши — машина по какой-то причине обездвижена, вокруг никого… Ничего особенно фантастического в этой истории нет, случиться такое может с каждым – бывает и хуже. Неприятности же идут чередой – это всякий знает… У вашей «старушки», как назло, умер датчик коленвала или вырвало шаровую, прожорливый смартфон разрядился в ноль и выключился, а паршивое зарядное устройство с Алиэкспресса приказало долго жить без каких либо на то причин, как обычно и бывает. «Shit happens», говорят в таких случаях американцы, — но как из этого «шита» выпутаться с минимальным потерями? Сайрес Смит и Филеас Фогг, живи они в реальности и в наши дни – сумели бы. А вы?
Делаем зарядку… из лампочек
Итак, зарядное устройство в прикуриватель не подает признаки жизни и не заряжает телефон. Вокруг – никого, а нам нужно срочно оживить мобильник, дабы сделать звонок с просьбой о помощи – другу, знакомому механику, эвакуаторщику, наконец…
В китайском зарядном устройстве умерла электроника – но шнур-то с microUSB-штекером остался целым, и автомобильный аккумулятор вполне исправен! Вот только на аккумуляторе – двенадцать вольт, а для зарядки телефона нужно пять… Однако все необходимое, чтобы сделать 5 вольт из 12 у вас есть – автомобильные лампочки способны выступить в роли надежных резисторов, гасящих лишнее напряжение и ограничивающих ток.
Разбираем зарядное устройство с помощью отвертки или мультитула или просто раздавив его каблуком на камне. Нам нужно извлечь провод:
Из части провода от зарядки и двух лампочек мы соберем простейший делитель напряжения бортсети, включив их последовательно. Последовательные лампы «разделят» 12 вольт аккумулятора пополам – на каждой будет по 6 вольт (гореть они по этой причине будут вполнакала). На самом деле для зарядки нужно 5 вольт, а не 6, но по факту при подключении телефона напряжение слегка просядет и станет даже чуть меньше пяти.
При подключении куска кабеля с microUSB-штекером тщательно следим за соблюдением полярности – черный провод в кабеле должен контачить с минусом аккумулятора автомобиля, а красный – с плюсом в точке соединения двух лампочек! Двигатель заводить не нужно, чтобы не поднимать напряжение выше 12 вольт. Сперва подключаем к аккумулятору собранную нами конструкцию, а после зажигания ламп – вставляем microUSB-штекер в телефон.
На фото выше мы не сильно утруждались и соединили лампочки пайкой. И кажущаяся сложность этого лайфхака – в отсутствии у лампочек контактов для удобного подключения проводов. Если к металлическому цилиндру цоколя провод примотать легко, то к гладкой «пимпочке» центрального контакта уже сложнее… На деле же особой проблемы нет, главное — не торопиться и сделать все аккуратно. Потребуется провод с закрученной на зачищенном конце петелькой, нитка и сложенная в несколько раз бумажная полоска.
Если не спешить и не впадать в истерику, даже к гладкому выпуклому контакту лампочки вы подключите провод без особого труда:
Ну а тем же, кто принципиально не желает осваивать хитрости в духе «не выбрасывайте шкурку от сосиски!», можно посоветовать возить в бардачке недорогой кнопочный телефон с предоплатным тарифом и отдельную зарядку для него. Правда, в этом случае придется помнить о необходимости совершать с этой трубки периодические звонки или отправку СМС, ибо неиспользуемую SIM-карту операторы безвозвратно блокируют через 2-3 месяца бездействия.
