Как встроить часы в зеркало
Умное зеркало своими руками
Кому нужно умное зеркало? Много кому. Я, когда такое увидел, тут же захотел выбросить наш календарь с маркерной доской. Майкл Тиув проделал потрясающую работу по созданию отличной расширяемой платформы для умных зеркал, которая позволяет всем желающим самостоятельно делать такие зеркала. Если вам эта тема интересна — загляните на сайт проекта MagicMirror.
Здесь я хочу рассказать о том, что нужно для проектирования и сборки собственного умного зеркала. Я, кроме того, коснусь тут и темы создания рамки для такого зеркала.
Для тех, кто раньше с умными зеркалами не сталкивался, опишу в двух словах суть проекта. За зеркалом, прозрачным с одной стороны, размещают монитор. При идеальном освещении всё, что на экране выведется чёрным, будет выглядеть как зеркало. А всё белое (или имеющее другой высококонтрастный цвет) будет просвечивать сквозь зеркало. Мне хотелось сделать нечто вроде информационной панели для всей семьи, на которую выводились бы календари, списки покупок, сведения о погоде. Я подумывал и о том, чтобы встроить в это зеркало AlexaPi (подробнее об этом я расскажу позже). Я заинтересовал жену рассказом о том, как это зеркало улучшит нашу жизнь и поможет быстрее справляться с делами, и принялся за работу.
Материалы
▍Стекло (зеркало)
Я воспользовался зеркалом Pilkington Mirrorpane. Оно оказалось самой дорогой частью проекта (200 канадских долларов). Я, читая разные материалы на тему умных зеркал, узнал, что хорошего эффекта люди добивались, используя плёнку, прозрачную с одной стороны, на акриловом стекле. В одной местной фирме мне отрезали подходящий кусок 6-миллиметрового зеркала Pilkington Mirrorpane. При правильном освещении оно отлично справляется со своей задачей. Если освещение оказывается слишком ярким, то картинку с монитора, который находится за зеркалом, видно хуже. Производитель рекомендует соотношение между освещённостью задней и передней части зеркала в 8:1. В таких условиях зеркало должно давать хорошие результаты. Кроме того, это зеркало имеет янтарный оттенок. Выглядит он приятно, но выбирая такое зеркало надо учитывать то, что изменить его цвет не удастся.
▍Дисплей
В качестве дисплея для этого проекта я использовал 39″ LED TV Insignia NS-39D400NA14. Стоит он 150 канадских долларов. Я столкнулся с проблемами, которые касались команд HDMI CEC для включения и выключения дисплея, но смог эти проблемы обойти (подробнее об этом я расскажу ниже).
▍Дерево
Я — столяр-любитель. Рамку для зеркала я сделал из того, что нашлось под рукой. Это была фанера, облицованная орехом. Дерева в этом проекте, на самом деле, не так много, да и облицовка из ореха особой роли не играет, но мне нравится работать с этим материалом.
▍Raspberry Pi 3
Плата Raspberry Pi 3 в подобном проекте пригодится тем, кто собирается пользоваться встроенным Wi-Fi-модулем. Подобные проекты делают и на основе Raspberry Pi 2, и даже на Raspberry Pi Zero.
▍Источник питания
▍USB-микрофон
SunFounder USB 2.0 Mini Microphone и удлинительный USB-кабель для него
▍Датчик движения
▍Светодиод
Здесь я использовал RGB-светодиод.
Части проекта, напечатанные на 3D-принтере
Те части проекта, которые надо напечатать на 3D-принтере, я, в основном, спроектировал сам. Ниже приведён список ссылок на соответствующие файлы. Вы можете свободно ими пользоваться.
Сборка компонентов
Вот как выглядит задняя часть зеркала, представленная дисплеем и другими компонентами.
Соединение компонентов проекта
Рамка для зеркала
Тут я хочу показать вам видео, посвящённое созданию рамки для зеркала. То, что у меня получилось, немного отличается от чертежей, с которых начиналась работа.
Создание рамки для зеркала
Настройка системы
Я не задумывал этот раздел как исчерпывающее руководство по настройке умных зеркал. Тут я расскажу лишь о самом главном. А именно, я установил Raspbian Stretch Lite, а потом следовал этому руководству.
Сначала я поэкспериментировал с множеством модулей для MagicMirror, созданных энтузиастами. А уже потом отобрал самое важное. Если вы будете идти моим путём, то советую хотя бы попробовать MMM-EyeCandy.
В итоге я установил следующие модули, которыми пользуюсь до сих пор:
Для того чтобы сделать этот скрипт исполняемым, воспользуемся командой chmod :
Потом надо настроить crontab :
В список заданий надо добавить следующую команду, которая будет запускать скрипт каждую полночь:
AlexaPi
AlexaPi — это потрясающий проект. Имеется и пара MagicMirror-модулей, созданных специально для работы с Alexa. Это — MMM-alexa и MMM-awesome-alexa. Мне очень хотелось, чтобы голосовой помощник Alexa оказался бы интегрирован с умным зеркалом, но с настройкой AlexaPi и соответствующих модулей MagicMirror возникло слишком много сложностей. Мне, кроме того, хотелось бы, чтобы помощник Alexa использовал бы отдельный светодиод. В итоге я просто установил AlexaPi, но не интегрировал возможности этого проекта в платформу MagicMirror. В ходе установки AlexaPi я пользовался этой инструкцией.
В моей AlexaPi-конфигурации используется недорогой USB-микрофон. Она, к сожалению, показывает далеко не самые лучшие результаты. Сейчас Alexa реагирует лишь на мужской голос. Возможно, ситуацию могут улучшить эксперименты с pocketsphinx или Snowboy. Ниже показана верхняя часть зеркала, на которой смонтирован светодиод и датчик движения.
Верхняя часть зеркала со светодиодом и датчиком движения
Автоматическое включение и выключение зеркала по сигналу от датчика движения
В моём списке возможностей умного зеркала был один крайне важный пункт: зеркало должно выключаться тогда, когда рядом никого нет. Модуль MMM-PIR-Sensor отлично справляется с этой задачей. Особенно — если дисплей, используемый в проекте, поддерживает все команды HDMI CEC. Тот телевизор, что стоит за моим зеркалом, по неизвестным причинам, поддерживает лишь команду, имеющую отношение к состоянию устройства. В результате я решил проблему включения и выключения телевизора с помощью GPIO Raspberry Pi (PIN 15), воздействуя на кнопку питания телевизора так, что устройство считает, что на неё нажимает человек.
Панель управления телевизором
После этого всё заработало так, как мне хотелось.
Установка часов в зеркало.

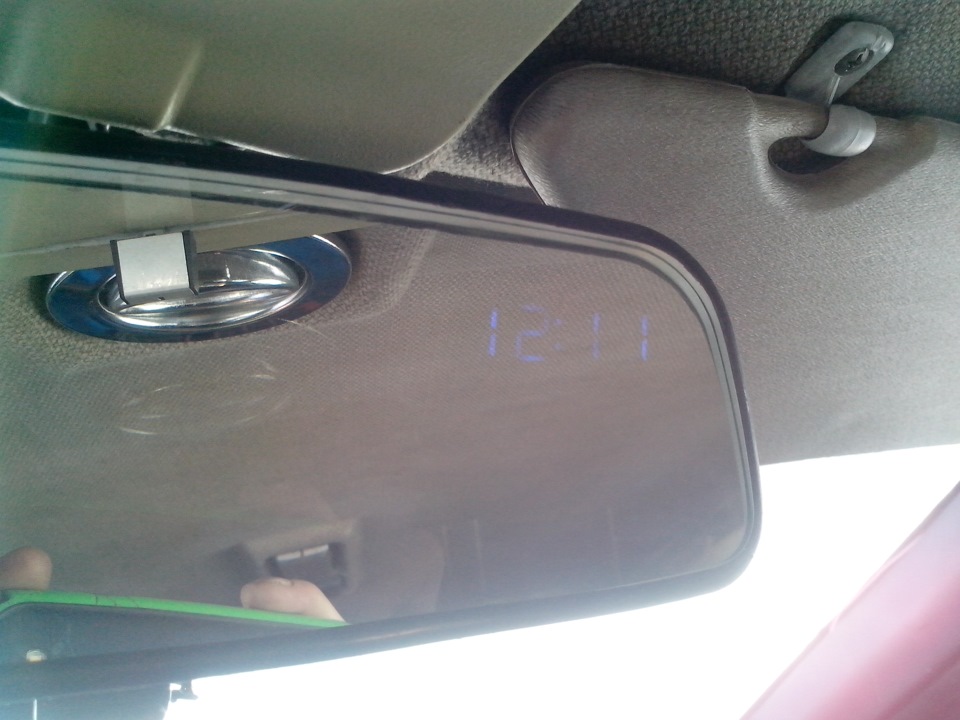

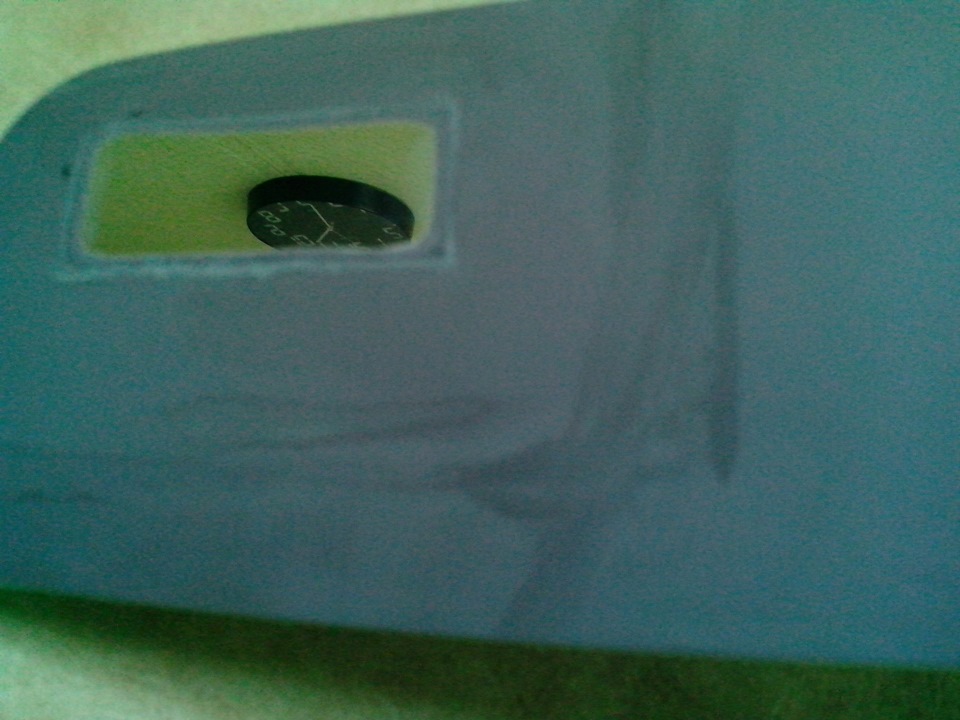

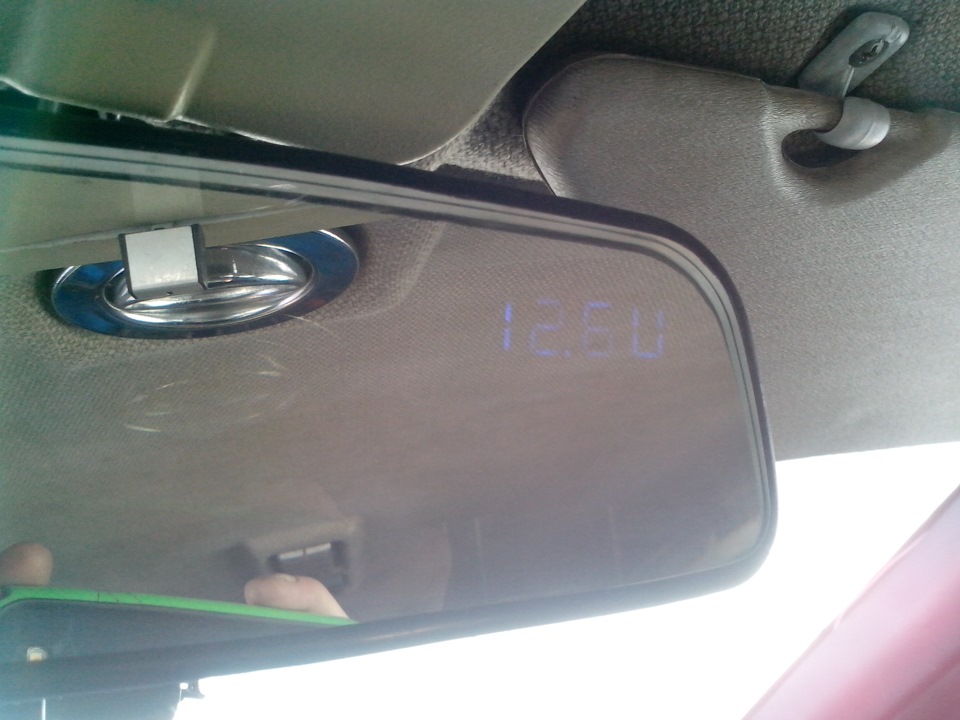

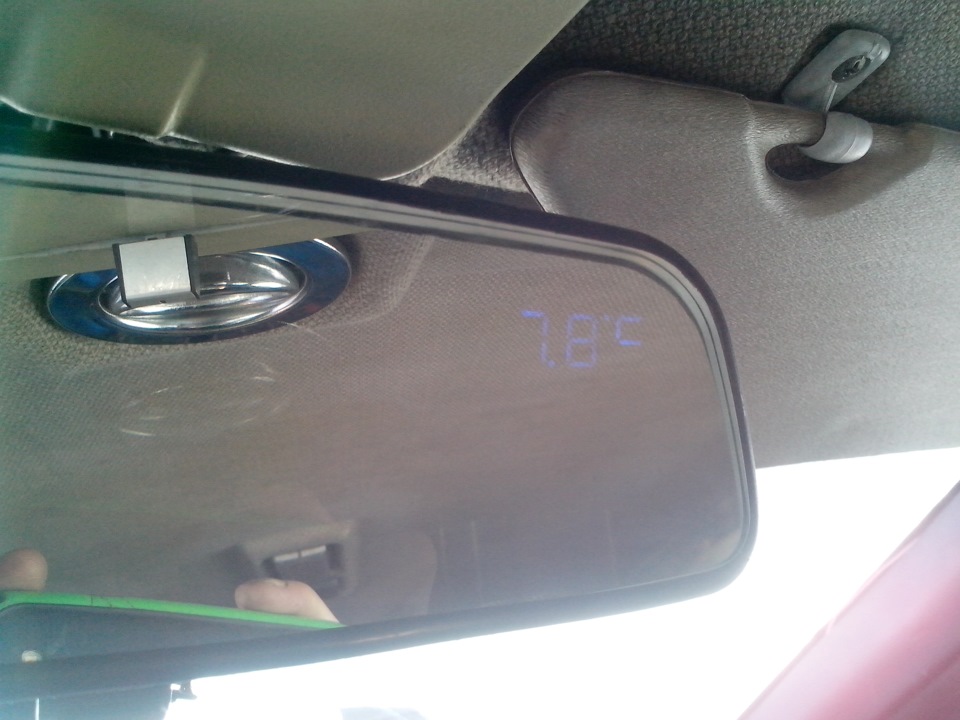

В общем перенес часы за зеркало. Часы из поднебесной. Показывают циклически время-напряжение-температуру. Можно выбрать любой из показателей без перелистывания. Кнопки вынес с торца зеркала, снизу. Слой защитный стирал ацетоном и ватными палочками. Последние лучще менять чаще, по мере окрашивания, т.к. скопивщаяся на них краска может поцарапать нужный нам слой и косяк получится. У меня ушло не более 10 мин. Зеркало вынимал нагрев в дузовке не много и с помощью пластиковых карт аккуратно вынимаем, без особых усилий. Зеркало хрупкое! Обратно устанавливаем вначале тонкий край, а затем жмем на толстый. В общем ничего сложного, главное не спешить.

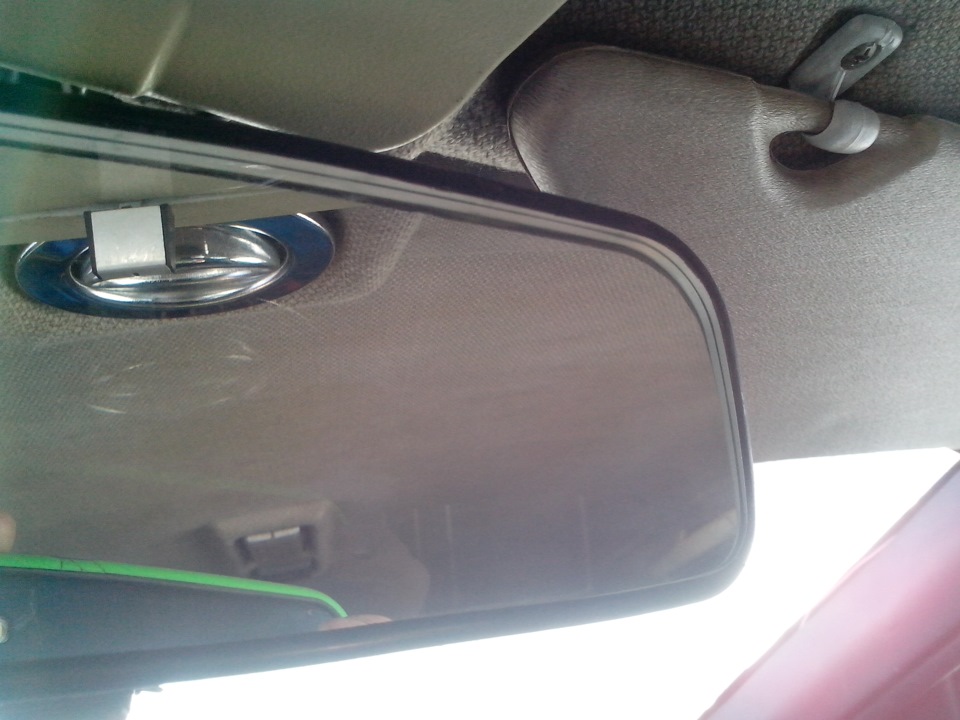

Сейчас за Уралом солнечный день, поэтому видно относительно плохо. Вечером будут еще фото.
Лада 2110 2001, двигатель бензиновый 1.5 л., 75 л. с., передний привод, механическая коробка передач — своими руками
Машины в продаже
Комментарии 17

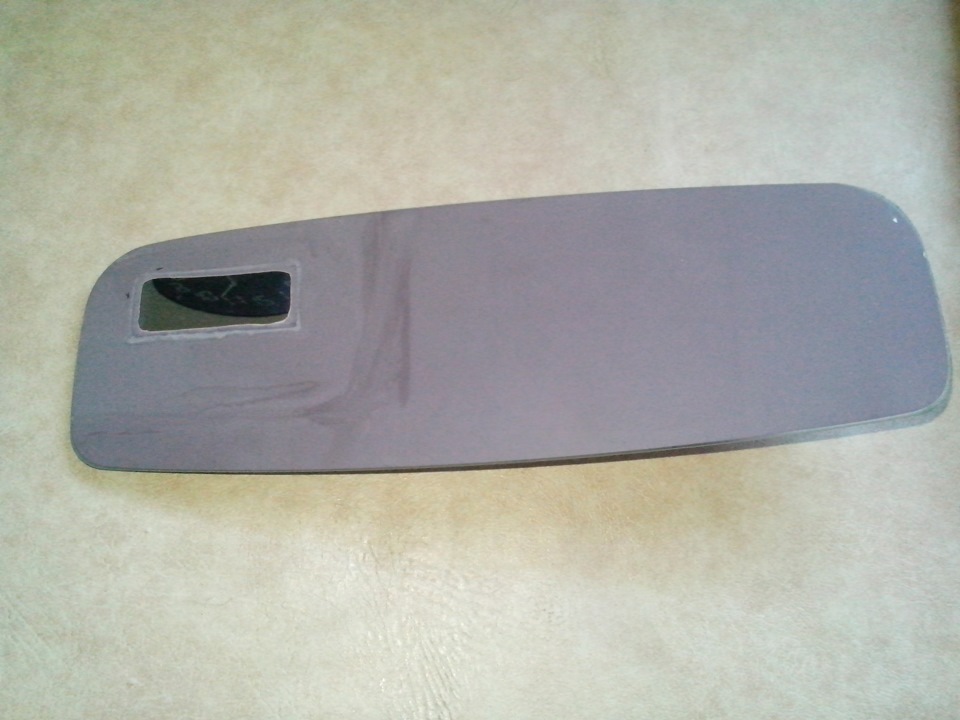

а у Вас зеркало было с обратной стороны только грунтом и эмалью покрыто? Я свое попробовал…там хром, слой меди, эмаль, защитный слой еще чего-то…так не получилось смыть, чтоб не снять слой хрома. Получилось тупо стекло
Зеркало пришлось покупать в магазине новое, т.к. на старом тоже «сильный» слой оказался, без царапин не обошлось. Видимо раньше зеркала на совесть были, а теперьже слои смываются легче.
Конечно не новое. Случайно заметил подобное на одном из форумов, ребята в иномарках меняли часы в зеркале.
А как само зеркало разобрать?как сам зерк.элемент из корпуса вынуть?
Тут главное не спешить. Приготовь пару банковских карточек. Занеси домой, пусть отогреется. Затем в духовку зеркало прямо в сборе. Конечно температуру поставь минимальную. У меня она газовая. На ручке меньше 150 нет. Долго не держи, возможно хватит и 20 сек. — главное чтобы пластик чуть согрелся. Не жди что он должен размякнуть, иначе в магазин придется. Пробуй по чуть-чуть ведь все экспериментально.
Далее быстренько, но без особых усилий, банковской картой поддеваешь край зеркала и проходишь по всей большей его стороне. Чтобы как бы отодвинуть пластик от зеркала, при этом карту держи под острым углом по отношению к поверхности зеркала, чтобы, если смотреть, на него сверху, то оно поднялось над пластиком и выскочило. Все это достаточно стелать только с одной стороны.
Еще раз: сильно не дави. Если не идет то грей еще столько же.
При монтаже тоже рекомендую согреть в духовке, т.к. чтобы защелкнуть его обратно и не сломать нужно с усилием нажать на зеркальный элемент. Устанавливай в паз вначале большую сторону, а затем защелкивай и противоположную, чуть меньшую. И опять же без особых усилий — зеркало тонкое и хрупкое.
А можно ссылку на часики?
На любой торговой площадке.
что то не пойму, утебя в салоне светильник стоит хромовый?
Да. Лампа на 50Вт. Отлично светит.
Никогда такого не видел. 🙂
А на полу плитка или ламинат? 🙂
Умное настенное зеркало из старого лэптопа с распознаванием голоса своими руками
Умное зеркало или иначе smart mirror — это просто дисплей, спрятанный за односторонним зеркалом. Одностороннее зеркало отражает почти весь свет, который падает на его поверхность, но позволяет изображению с мониторов, находящихся за ним, проходить сквозь его поверхность.
За зеркалом также спрятан Echo Dot от Амазона, позволяющий использовать весь широкий спектр голосовых команд Алексы, просто произнося её имя.
В отличие от большинства умных зеркал, основанных на операционке Magic Mirror, спроектированной для Raspberry Pi, это зеркало работает на Windows. Это зеркало хорошо работает, просто оно было спроектировано не для интерактивного использования, а в основном для отображения статической информации. Более того, железо Raspberry Pi с натугой делает что-либо, выходящее за пределы статичных виджетов. Я хотел спокойно подходить к зеркалу и давать ему команды при помощи голоса, сёрфить в интернете и, возможно, смотреть Youtube/Netflix.
Еще одним отличием было то, что я не хотел видеть рамку вокруг зеркала и хотел сохранить ощущение «парящего» стекла, вместо того, чтобы сооружать рамку вокруг моего умного зеркала. Чтобы осуществить это, я просверлил 4 отверстия и прикрепил рамку четырьмя шурупами к стеклу.
Так что после конструирования этого очень смарт зеркала с Raspberry Pi в качестве мозгов, я решил обновить его до чего-то более мощного, но также и дешевого, особенно учитывая насколько дёшев Raspberry Pi. Лучшим способом осуществить мою задумку, было использовать ненужный лэптоп, который просто валялся у меня дома. Если у вас нет старых лэптопов, можете достать один по дешевке на сайтах типа Ибэй просто за смешные деньги.
Шаг 1: Подготавливаем электронику
Перед тем, как вы начнёте разбирать железо, подумайте о том, что эти шаги скорее всего сделают недействительной вашу гарантию на лэптоп и монитор. Обязательно подумайте о том, что вы можете просто напрямую прикрепить свою электронику позади монитора. Тем не менее, разборка монитора и лэптопа позволят вам упростить сборку зеркала и сделать его значительно тоньше.
Также убедитесь, что всё железо хорошо работает, перед тем как разбирать его и устанавливать на зеркало. Также вы можете перейти к шагу с Софтом, чтобы убедиться, что всё хорошо работает на вашей машине.
Перед тем, как начнёте, убедитесь, что сняли электростатику с вашего тела или используйте приборы для электростатической безопасности.
Начните с того, что открутите все винты на вашем лэптопе. Если возникнет необходимость, поищите в сети инструкции по починке, чтобы посмотреть, как лэптоп разбирается. Как только доберётесь внутрь, обязательно документируйте каждый шаг, который делаете — на фото или с помощью ручки. Снимите материнскую плату с лэптопа и удостоверьтесь, что вайфай, оперативка, кулер и жесткий диск находятся на ней. Вы можете отключить кабели экрана лэптопа, батареи, тачпада и клавиатуры. Соедините «голую» материнку с внешним дисплеем и убедитесь, что она нормально грузится перед тем, как продолжить. Если материнка не загружается, попробуйте заново проделать шаги и узнать, какая часть не давала материнке загружаться.
Как только материнка лэптопа готова, разберите монитор. Снимайте все гнёзда и панели, пока у вас не останется голая LCD-панель и платы питания, которые подсоединены к ней. Опять же, убедитесь, что все работает в таком виде.
Наконец, спаяйте кабель, который подключается к розетке с одной стороны, и к питанию дисплея и лэптопа с другой стороны. Это просто Y-образный кабель, который распараллеливает мощность дисплея лэптопа.
Шаг 2: Создание рамки и одностороннего зеркала
Мне не хотелось создавать традиционную и простую рамку, которая шла бы вокруг зеркала. Мне хотелось придать зеркалу парящий вид, так что я спрятал рамку за зеркалом. Чтобы закрепить рамку за зеркалом, я просверлил в нём 4 отверстия соответственно наброскам, которые я прикрепил выше.
Я использовал комбинацию древесины и винтов, чтобы соорудить прямоугольную форму, в которой будет сидеть монитор. Я использовал чёрную изоленту, чтобы покрыть участки стекла, которые не покрывает монитор, таким образом свет не просачивался за монитор.
Убедитесь, что ваша рамка достаточно прочная, чтобы удержать LCD и всю электронику.
Из-за того, что у каждого будет своя рамка, в зависимости от того какое железо будет под рукой, я рекомендую делать всё по мере необходимости и на глаз. Я прикрепил фотографии моей рамки для примера.
Шаг 3: Устанавливаем всё железо
Установите всю электронику в рамку. Одним из способов сохранить зеркало тонким — поместить питание лэптопа в область, где LCD-панель не покрывает зеркальную поверхность.
Придумайте, как прикрепить вашу рамку к стене. Чтобы прикрепить мою рамку к стене, я просверлил к ней два блока и использовал систему натяжения кабелей. Убедитесь, что всё железо работает и что у вас есть возможность подтянуть кабель к тому месту, где будет установлено зеркало.
Для распознавания речи я также спрятал за стеклом Echo Dot от Амазона.
Шаг 4: Конфигурация софта
Сердце этой сборки — Windows 10, в которой запущен «Rainmeter» — доступное и популярное приложение.
Как только установите зеркало на стену, зайдите в свойства экрана в Windows и выберите подходящее вам разрешение экрана. Пока вы не закрыли это окно, поменяйте картинку экрана на чёрную, потому что чёрные части зеркала отражают больше света. Также удостоверьтесь, что в параметрах электропитания установлено, чтобы железо никогда не уходило в спящий режим. И последнее, уберите панель задач, кликнув по ней правой кнопкой, выбрав Свойства и затем выбрав Автоматическое скрытие.
Настройте Echo Dot по гиду настройки.
Список программ. Используйте любой виджет, какой вам понравится в дополнение к этому списку:
Шаг 5: Навигация по интерфейсу
Есть несколько способов взаимодействия с интерфейсом.
Шаг 6: Будущие улучшения
Как видно на некоторых картинках, на данный момент, чтобы управлять зеркалом, я использую тачпад. Я пробовал другие подходы, например контроль жестами или прикосновениями, но контроль жестами неэффективен, а конструирование тачскрина на основе ИК излучения слишком сложно и зеркало будет смотреться ужасно. В будущем я хочу использовать LCD панель со встроенным тачем, так что мне придется сделать минимум дополнительной работы, чтобы внедрить его.
Во-вторых, я думаю, что для зеркала, которое работает в режиме 24/7, будет логичней использовать вместо старого лэптопа что-то более энергоэффективное, например Intel NUC или Compute Stick.
Рассказываю как сделать какую-либо вещь с пошаговыми фото и видео инструкциями.
Сайт про изобретения своими руками
МозгоЧины
Сайт про изобретения своими руками
Что такое умное зеркало и как его сделать своими руками
Что такое умное зеркало и как его сделать своими руками
Для нас зеркало – это не только предмет быта, но и высокотехнологичный гаджет. До недавнего времени технология смарт в изготовлении зеркал была доступна только заграницей. Сейчас она получила распространение и в нашей стране. Если заказать гаджет у официального производителя, это будет стоить дорого. Но можно путем несложных манипуляций собрать умное зеркало своими руками.
Характеристика и особенности
Smart mirror работают на системах Windows или Android, что позволяет подключиться к мобильному телефону. Оно стало полезным помощником для дома благодаря множеству функций:
Обзор систем Smart mirror
Смарт зеркала используют не только в домашних условиях. Сейчас такие устройства получают распространение в следующих сферах:
Описание технологических особенностей фирменного Smart mirror
Умное зеркало работает на основе одноплатного компьютера. Он был выбран из-за небольших габаритов и низкого электропотребления. Корпусы первых приборов были выполнены на 3D принтере из PLA-пластика. Затем стали применять дерево, так как PLA-пластик очень хрупкий.
Такое решение давало ряд преимуществ: небольшой вес, низкая цена, герметичность при приклеивании стыков термоклеем. После тестирования выявилось повышение температуры, которые негативно влияло на работу софта. Поэтому третий вариант рамок для зеркал стали делать из авиационного алюминия.
Это хороший теплообмнник, очень прочен, что дало возможность сделать устройство более тонким и легким.
Внутренне наполнение: веб-камера для распознавания лиц, фотосьемки, видеосвязи; микрофон и динамики, для управления голосовым помощником, общения, прослушивания видео и аудио файлов.
Чтобы сделать умное зеркало в качестве операционной системы выбрали Windows 10 IoT. Это обусловлено малообъемностью системы, которая в данном устройстве достаточна для реализации всех необходимых операций.
Особенность интерфейса заключается в оптимизированном расположении окон всех используемых приложений, чтобы не перекрывать отражение человека. Для управления системой используется голосовой помощник. Это связано с минимизацией отвлечения человека от его бытовой деятельности и уменьшению загрязненности экрана.
Касания необходимы только для увеличения объектов и их перетаскивания.
Умное зеркало своими руками
Рассмотрев все технологические характеристики заводского товара, можно попробовать сделать зеркало самостоятельно.
Какие материалы потребуются
Зеркало. Это самая дорогая часть всего оборудования. Обычное не подойдет. Можно взять зеркало Газелла, но оно добавляет вес конструкции. Хороший эффект дает зеркальная пленка на акриловом стекле в 6мм, прозрачная с одной стороны.
Для хорошего отражения нужно правильно расположить источники света. Производители таких пленок рекомендуют соблюдать пропорцию освещения передней и задней части 1:8. Эта пленка придает зеркалу специфический оттенок янтарного цвета. Он не создает искажений.
Дисплей. Его выбираем на основании требуемых размеров, учетом доступных денежных средств, возможностей подключения (HDMI, интернет-модули и т.п.). Для хорошей работы следует выбрать разрешение около 1280х480. Такой экран передает 16,7 млн цветов — норма для смартфона.
Рамка. Как сделать рамку – вопрос очень важный. Это основа для крепления всех модулей зеркала. Если вы сносно владеете столярными инструментами, то вполне можете вырезать ее из дерева самостоятельно.
Если нет, закажите готовую раму по вашим размерам из любого материала в багетной мастерской. Можно также распечатать на 3D принтере, но она будет непрочной.
Плата для Wi-Fi. Можно протянуть провода, чтобы обеспечить доступ гаджета к интернету. В качестве альтернативы можно приобрести Raspberry Pi 3 или Raspberry Pi Zero Wi-Fi модули.
Кроме доступных в магазине материалов для сборки Smart mirror потребуются детали, распечатанные на 3D-принтере: решётки для динамиков, корпус датчика движения, корпус для источника питания, крепление для дисплея с возможностью регуляции, крепление для светодиода, крепление для Wi-Fi модуля.
Сборка компонентов
Подготовив все вышеперечисленное, можно приступать к сборке умного зеркала своими руками.
Выполнив все пункты плана, мы получаем многофункциональный прибор весом около 6 кг, сочетающий все необходимые нам функции. При самостоятельной сборке есть возможность улучшения и доработки девайса под себя.
Настройка системы
Этот процесс достаточно долгий, поэтому мы вынесли его в дополнительный пункт. Начнем настройку с конфигурации софта. Если используем операционную систему Windows 10 нам подойдет приложение «Rainmeter». С его помощью регулируем настройки экрана: разрешение, заставка (лучше всего отражает черный экран), отключение спящего режима.
В меню «Свойства» необходимо выбрать «Автоматическое скрытие панели задач».
Теперь перейдем к настройкам списка программ. В этом нам поможет Echo Dot – гид по настройке. В умных зеркалах, как правило, устанавливают: Clock Circle, Launcher News and RSS, Feed reader, Daily Fact and Quote Monstercat Visualizer, Calendar. Можете дополнить этот стандартный список виджетами, которые понадобятся именно вам.
Выбор интерфейса. Есть следующие варианты управления вашим смарт зеркалом:
Если все настроено как вам необходимо, можно крепить полученное Smart mirror на стену. В процессе эксплуатации еще выявятся небольшие недочеты в расположении приложений или нецелесообразность установленных виджетов. Все это мелочи, которые легко откорректировать.
