Как выбрать готовальню для университета
Что такое готовальня: описание и комплектация
В этой статье мы поговорим о профессиональных чертежных инструментах советской фирмы «Готовальня», некогда существовавшей и изготавливающей очень качественные предметы для черчения высокого класса: от циркулей до приборов для копирования.
История создания
Что такое готовальни, и когда они появились? Под готовальней подразумевают набор чертежных инструментов высокого класса. Выпуск первых готовален датируется 1960 годом, производство циркулей наладилось в середине 80-х годов, когда инженерный труд был особенно необходим. Также циркули именно этого советского бренда использовались практически на всех уроках черчения в СССР. К сожалению, заводы, выпускающие готовальни, полностью зависели от государства, и после развала Советского Союза производство чертежных инструментов было остановлено.
Качество «Готовальни»
Даже самый простой набор фирмы «Готовальня» состоял из 8 разных приборов: разнообразие чертежных предметов позволяло даже начинающему школьнику понять принципы работы чертежно-измерительных инструментов. Более того, самый стандартный «школьный» набор изготовлялся из высококачественной стали, в комплекте также присутствовали заводские сменные грифеля для циркулей, а каждый такой циркуль сам по себе разбирался на несколько частей, что позволяло прочистить механизм при его поломке. Удобство в использовании, деревянный или кожаный чехол позволяли брать готовальню с собой и пользоваться ей в необходимое для учебы время.
От школьника к профессионалу
Как и для школьников, «Готовальня» изготовляла наборы для настоящих инженеров и мастеров конструкторских бюро. Все дело в том, что выпускалось одновременно несколько линеек наборов циркулей: для школьников, полупрофессиональные и профессиональные.
Если школьникам циркуль требовался только для урока черчения, инженер использовал готовальню в более широком спектре. Естественно, инженерные наборы состояли из большего количества приборов, нежели школьные и полупрофессиональные наборы.
Комплектация
Самый стандартный набор советской готовальни содержит в себе:
Профессиональная готовальня содержит дублирующие предметы, а также специальные копировальные предметы или дополнительные линейки.
Школьные готовальни часто также поставлялись в комплекте с линейками. Так как подразумевались такие готовальни для черчения, в некоторые из наборов входили тушевые футляры и приборы. Сегодня необходимость черчения и рисования тушью полностью отпала, но в то время эта технология активно использовалась.
Сравнение с циркулями нового времени
И по комплектности, и по качеству материалов советская готовальня во многом опережает современные аналоги. Практически все детали советской готовальни сделаны из нержавеющей стали, в то время как сегодня многие производители делают циркули либо пластиковыми, либо из простой недорогой стали. Они рассчитаны на недолгое использование.
Стоит также отметить, что предметы готовальни СССР полностью разбираются по частям или на определенные модули. По желанию конструктор может сменить необходимые части или вовсе отсоединить ненужные. Советская готовальня рассчитана на долговременное качественное использование в любых руках, будь то школьник из начальных классов или инженер первого ранга.
Заключение
Старые советские готовальни сегодня активно раскупаются на аукционах: на Ebay или Amazon полные аутентичные наборы стоят от 1000 до 10 000 рублей. Более того, покупаются они в основном для того, чтобы пользоваться ими по назначению, а не для коллекции. Конечно же, как и все в Советском Союзе, некоторые особо редкие наборы выпускались очень ограниченным тиражом, такие готовальни практически не достать.
Как выбрать готовальню для университета
В данной статье мы поговорим, точнее, Вы почитаете, о разного рода инструментах для чертежей.
Сразу начнем с условных обозначение черно графитных карандашей:
Раз уж пошла речь о начертании, перейдем к изографам и рапиДографам (слово с трудным произношением, обычно говорят рапиТограф).
Так как эти инструменты очень похожи внешне и по функционалу, мы их обобщим. Про различия этих инструментов Вы можете спросить в нашем художественном магазине у продавца, но забегая вперед скажу, что ИЗОГРАФ лучше. По сути, рапидограф/изограф — это высокоточная ручка с фиксированной толщиной линии для точных чертежных работ. Состоит рапиТограф/ИЗОГРАФ из резервуара с чернилами, системы подачи чернил и иглы. Данный инструмент не терпит некачественной туши, так что рекомендую заправлять их только фирменной (комплектной). Раз в месяц, Вам придётся разобрать этот инструмент и промыть. К слову к данным инструментам можно отнести и рейсфедер, но о нем мы поговорим дальше.
Собственно, готовальня — это набор чертежных инструментов, в частности разновидностей циркулей. На изображении ниже Вы найдете самые популярные инструменты из готовальни с подписанным названием.
Для удобства, выпишем все инструменты в столбик и добавим краткое описание каждому:
Выше указаны самые распространенные инструменты, которые есть в готовальнях. Что именно находится в готовальне можно узнать по маркировке.
Дочитав до этого места, вы наверняка устали от всех этих терминов и странных названий. Советую взять к экрану монитора чай и что-нибудь вкусное и продолжить изучать чертежные инструменты дальше.
А этот раздел назовем «Линейки». Как правило в ВУЗ нужны все виды линеек, прекрасным вариантом будет набор из пластиковых линеек: линейка 30 см, два угольника, транспортир, стоит набор около 90 рублей. Советую брать линейки именно пластиковые (прозрачные), так как видно, что под линейкой находится. Либо металлические, но они более травмоопасные. Говоря о линейках нельзя не упомянуть о «офицерской линейке» (она же тактическая линейка), это специальная линейка с трафаретными прорезями разной формы и размера.
Не помешает приобрести и просто линейку, но с держателем. Так же потребуется набор лекал – это пластиковые линейки с изогнутыми краями, бывают, правда, гибкие лекала, но это отдельная тема.
Отдельно стоит выделить линейку под названием «рейсшина» (винкель). Это линейка с ортогональной перекладиной (перпендикулярной) используется для нанесения параллельных линий. Как правило в современном мире эта линейка из прозрачного пластика на колесиках, такой вариант лучше брать с утяжелённым стержнем. Но встречаются в продаже и Т-образные деревянные рейсшины, их прикладывают коротким краем к планшету (доске) и перемещают вверх и вниз, тем самым сохраняя параллельность линий.
Стоит отметить, что существуют «чертежные доски», это комплексный инструмент, состоящий из доски и направляющих (в минимальной комплектации), можно добавить навесное оборудование. Не забывайте, что все планшеты, работы нужно как-то переносить, в этом вам помогут папки и тубусы, всё-таки я рекомендую папку тканевую плотную.
Про ластики и другую канцелярию я писать не буду, есть статья «собираемся в художку».
Если Вам осталось что-то непонятно, приходите к нам, мы поможем в подборе профессионального инструмента.
Готовальни
Published date 14.08.2020
Last modified date 16.09.2020
Наверняка у многих из вас такая была дома:
Мои деды были инженерами, так что у меня есть возможность сделать пост про разные готовальни. На фото разные готовальни – У2, У14, КМ, КБ-Л, НЧК-14-II.:
Верхняя правая – произведена на заводе “Союз” им. Л.Б.Красина, г.Ленинград, насколько это можно разглядеть по едва сохранившейся надписи, а остальные на заводе “Готовальня” г.Москва”. Удивительно, что готовальни были почти у всех, а вот хороших постов с хорошими фотками я в интернете не встречал. Но есть замечательная страничка на сайте музея торговли, и я буду использовать информацию оттуда.
Корпус готовальни из дерева, оклеен коленкором(?), имеет закругленные края, и я считаю более надежного, практичного и прочного корпуса не придумать. Фиксируется в сложенном состоянии одной или двумя спицами, которые нужно поддеть ногтем и вытянуть. В качестве шарнира – коленкор. Поколение родившееся уже после распада СССР часто такую готовальню с недоумением крутят в руках, для современного времени такой запор не очень интуитивен.
Содержимое готовальни ютится в углублениях, обитых бархатом, так что такая готовальня не гремит.
Оговорюсь сразу – содержимое готовален возможно где-то неаутентично, например один из предметов может быть от другой готовальни, а то и вообще выпущен другим заводом. Я буду рад ценным дополнениям в комментариях. Готовальня КБ-Л:
Миниатюрные циркули как справа вверху я встретил впервые, это самая мажорная по комплектации готовальня из тех, что я видел. Разберемся для чего каждый из элементов готовальни.
Циркуль чертежный со сменными частями. Можно вставить держатель грифеля, иголку для измерительных работ, рейсфедер для черчения линий тушью. Конструкция циркуля предусматривает механизм, который позволяет ножкам раздвигаться симметрично.
Если диаметр окружности слишком большой – можно вставить удлинитель. Обратите внимание, что как циркуль, так и удлинитель имеют шарнир-колено – оно подгибается, позволяя рейсфедеру быть перпендикулярным бумаге, иначе он не работает, грифель же чертит под углом без проблем.
Для черчения совсем маленьких окружностей в готовальне есть кронциркуль чертежный падающий. У него даже держатель грифеля изогнут, все для маленьких диаметров.
Циркуль разметочный малый и циркуль чертежный малый – на фото не виден масштаб, но как берешь в руки сразу умиляешься – ми-ми-ми какие маленькие милахи.
Вот для сравнения циркуль разметочный и циркуль чертежный полноразмерные.
Далее идут аксессуары. Держатель рейсфедера с пеналом и рейсфедер. Отмечу, что готовальней у меня в ящике стола я чаще пользуюсь для выдергивания заноз рейсфедером, чем для черчения окружностей 🙂
Отвертка с пеналом и пенал для грифелей. Отвертка нужна для затягивания раскручивающихся винтов, иначе циркуль теряет трение в шарнире и не удерживает размер. В пенале же помимо грифелей хранятся запасные иглы.
Центрик. Нужен, если множество окружностей имеют единый центр, без центрика игла проковыривает в бумаге дыру и точно попасть иглой в центр становится затруднительно
Готовальня завода Союз, которая принадлежала моей маме, и с которой я проходил всю школу, и кажется институт. Циркуль точно не родной и из другой готовальни:
Из особенностей лишь отмечу, что отвертка упрощена просто до жестяного ключика, и в комплекте есть два транспортира.
Готовальня КМ:
Готовальня У14:
На фото не заметно, но готовальня КБ дорогая и профессиональная и лучше У14 не только потому, что ее комплектация больше. В готовальне КБ циркули фрезерованные, а в готовальне У14 гораздо более простые штампованные. Вот наглядное фото:
Верхний – штампованный из листа и согнут буквой U. Нижний фрезерованный – это сильно дороже в производстве, но циркуль получается более жесткий и долговечный. Еще более заметна разница в качестве между У14 и НЧК-14-II (фото последней не привожу так как она практически разукомплектована, но качество ее столь низко что в руки брать не хочется), сравните рейсфедеры из комплекта:
Если в У14 (внизу) он фрезерованный из цельного куска металла, то в НЧК-14-II он штампованный из жести. Это дешевле, но прочность такого рейсфедера низка, даже на фото видно, что он деформирован.
Если вы не знаете, что купить ребенку в школу, то скажу с полной уверенностью – любая купленная на авито за 500р советская готовальня в деревянном корпусе уделает качеством любую из тех, что вы найдете в магазинах канцтоваров.
Практическая же ценность готовальни стремится к минимальным значениям – проектирование давно ведется в САПР, врядли вы где-то найдете инженера за кульманом на предприятии. Готовальня у меня в ящике стола чаще всего достается ради рейсфедера что бы вытащить занозу. Реже для расчерчивания материала – наличие в мастерской ЧПУшного оборудования развращает.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Инструменты и принадлежности
I.Техника выполнения чертежей и правила их оформления
1.1. Инструменты для выполнения чертежей. Что необходимо будет вам для выполнения чертежей в колледже?§ 1. Чертежные инструменты, материалы и принадлежности. Организация рабочего места
Готовальня. Готовальня—это комплект чертежных инструментов, уложенных в футляр. Обычно в готовальню входят круговой (рис. 11, а) и разметочный (рис. 11, б) циркули, рейсфедер для работы тушью, удлинитель к круговому циркулю и другие инструменты.
Циркули. Из наконечника графитовый стержень должен выступать на 5. 7 мм. Концы иглы и пишущего стержня при работе циркулем, как и концы игл разметочного циркуля, располагают на одном уровне (рис. 11).
Рис. 11. Циркуль чертежный: а — круговой; 6 разметочный
Рейсшина. Во время работы поперечную планку рейсшины прижимают к левой кромке чертежной доски (рис. 12). С помощью рейсшины проводят горизонтальные и наклонные линии.
Рис. 12. Чертежная доска и рейсшина
Чертежные угольники (рис. 13). Вместе с линейкой или рейсшиной чертежные угольники применяют для проведения перпендикулярных и параллельных линий и построения некоторых углов.
Рис. 13. Угольники чертежные: а — с углами 90, 45, 45°; б — с углами 90, 30, 60°
1.2. Чертежные материалы и принадлежности. К чертежным материалам и принадлежностям относят бумагу, карандаши, резинки, кнопки.
Чертежная бумага. Для черчения используют плотную белую нелинованную бумагу.
Карандаши. Для выполнения графических работ вам необходимы карандаши марки Т (твердые), М (мягкие) и ТМ или НВ, СТ (средней твердости). Чем больше число, стоящее рядом с буквой, тем тверже или мягче этот карандаш.
Правильно подготовленный к работе карандаш показан на рисунке 14. Его сначала затачивают острым перочинным ножом или в специальной точилке. После этого стержень заостряют с помощью шлифовальной шкурки—твердый на конус, а мягкий в виде лопаточки.
Рис. 14. Правильно заточенные карандаши
Все чертежные инструменты и материалы надо держать чистыми и исправными, от этого зависит качество выполнения чертежа.
1.3. Как работать чертежными инструментами. Прямые линии сначала проводят вдоль кромки линейки или угольника без нажима твердым, остро заточенным карандашом, а затем обводят карандашом средней твердости. При этом карандаш немного наклоняют в сторону движения, как показано на рисунке 15. Горизонтальные линии проводят слева направо, вертикальные и наклонные — снизу вверх.
Рис. 15. Приемы проведении линий: а — горизонтальных; б — вертикальных; в — наклонных
Чтобы получить более четкие и ровные линии при обводке, карандаш по этим линиям можно вести повторно и в обратном направлении. Угольник при проведении вертикальных и наклонных линий передвигают вдоль кромки рейсшины или линейки слева направо, а при проведении горизонтальных линий —сверху вниз.
Для проведения дуг окружностей ножку циркуля ставят в центр. Циркуль вращают за головку большим и указательным пальцами в направлении движения часовой стрелки (рис. 16). Короткая ножка с карандашной вставкой и игла циркуля в рабочем положении должны быть параллельны между собой. Во время вращения циркуль можно немного наклонять вперед.
Рис. 16. Проведение окружности циркулем
При откладывании отрезков разметочным циркулем не следует на него сильно нажимать, чтобы не оставлять проколов на бумаге.
1.4. Оборудование рабочего места. От правильной подготовки рабочего места во многом зависит качество чертежа.
Свет на чертеж должен падать слева сверху. В этом случае тени от инструментов и рук не будут мешать работе.
Выполняя чертеж, следует сидеть прямо, не горбясь. Расстояние от глаз до чертежа должно быть примерно 300 мм,
У чертежной доски оставляют только те инструменты, которые нужны для работы в данное время. При этом готовальня, угольники, карандаши и резинка должны лежать справа, а книга— слева. Чертежная доска должна иметь небольшой наклон. В этом случае легче работать, так как не нужно сильно наклоняться над чертежом.
В конструкторских бюро чертежи выполняют с помощью чертежного прибора, который заменяет измерительную линейку, угольник и транспортир (рис. 17).
Рис. 17. Чертежный станок с прибором
Работа конструктора над чертежом весьма трудоемка. Поэтому в последнее время используют устройства, которые по заданной программе автоматически выполняют все графические построения. Такие автоматические устройства для выполнения чертежей называют графопостроителями.
Для построения чертежей применяют и электронно-вычислительные машины (ЭВМ). На смену чертежной доске все чаще приходит телеэкран (дисплей). Конструктор задает нужные данные, а ЭВМ осуществляет автоматический поиск наиболее рационального решения.
Как подготовить к работе чертежный циркуль? Как проводят им дуги окружностей?
Для чего нужна рейсшина? Как с ней работать?
Как подготовить к работе карандаш? Какие бывают карандаши по твердости?
Как правильно подготовить рабочее место для черчения?
В рабочей тетради по заданию учителя, пользуясь чертежными инструментами, проведите вертикальные, горизонтальные и наклонные линии, а также окружности.
Указание к работе. Старайтесь проводить все линии одинаковой толщины. Красиво расположите группы линий на листе тетради.Материалы, принадлежности, чертежные инструменты
Для черчения вам потребуются различные материалы, инструменты и принадлежности, которые будет необходимо подготовить к работе.
Бумага является основным материалом, на котором выполняются графические и текстовые конструкторские документы. В зависимости от назначения и срока хранения чертежи могут выполнять на чертежной бумаге, кальке, миллиметровой бумаге, писчей бумаге в клетку. Перед выполнением графической работы бумагу необходимо проверить: чистый белый лист не должен содержать складок, замятин, морщин; не следует использовать бумагу, которая лохматится под действием резинки (ластика).
1. Графические изображения выполняются на гладкой стороне бумаги.
2. Во время выполнения чертежей необходимо следить за чистотой рук, чтобы не испачкать чертеж.
3. Свободное поле чертежа рекомендуется закрывать чистым листом бумаги, чтобы графитная пыль не пачкала чертежную бумагу.
Карандаши играют важную роль в выполнении чертежей, поскольку качество графического изображения зависит от правильного выбора их твердости. Промышленностью выпускаются наборы карандашей различной твердости. Степень твердости обозначается буквами и цифрами, которые наносятся на карандаш: M, 2M, ЗМ, 4М, 5М, 6М, В — мягкие, Т, 2Т, ЗТ, 4Т, 5Т, 6Т, 7Т, Н — твердые, ТМ, НВ, СТ — средней твердости.
Буквой обозначается мягкость или твердость карандаша. Числом обозначается степень мягкости или твердости. Чем больше число, стоящее перед буквой, тем тверже или мягче карандаш. На уроках черчения в школе будем использовать карандаши, обозначение которых указано в рамках.
Выполнение чертежа начинают карандашами Т, 2Т, нанося линии построений, а обводят чертеж карандашами М, 2М.
Оттачивают карандаш с того конца, где нет надписи. Это позволяет сохранить его маркировку. Качество проводимых линий зависит от того, как заточен грифель карандаша. На рис. 8, а, б показаны варианты подготовки карандашей к работе. Коническую заточку стержня производят для твердых карандашей. Затачивание грифеля в виде лопаточки осуществляется для мягких карандашей. При работе графитовый стержень стачивается, изменяя толщину линий чертежа, поэтому его необходимо подтачивать на наждачном оселке (рис. 8, в).
ИНСТРУМЕНТЫ, МАТЕРИАЛЫ И ПРИНАДЛЕЖНОСТИ ДЛЯ ЧЕРЧЕНИЯ
Качество выполненной графической работы во многом зависит от качества используемых материалов и инструментов, поэтому к их правильному выбору надо отнестись достаточно ответственно. Для выполнения чертежа на уровне, соответствующем профессиональному обучению, необходимо иметь набор следующих принадлежностей (Рис.1):
 |
| Рис. 1 |

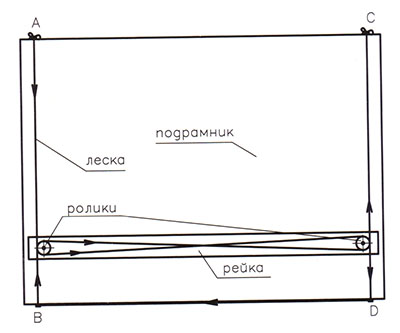

2. Рейсшина. Пластиковая линейка с двумя роликами на концах (рейка) длинной от 55 до 75 см. С помощью четырех скобок или гвоздей с широкой шляпкой (обойные гвозди) и капроновой лески она крепится на подрамник и, передвигаясь строго параллельно самой себе, обеспечивает необходимую точность черчения. Рис.1 (2). Для точного передвижения леска должна быть достаточно туго натянула. Крепление рейки к подрамнику описано ниже.
3. Готовальня. Рис.1 (3). Все инструменты, в том числе входящие в состав готовальни, можно условно разделить на учебные, широкого применения, полупрофессиональные и профессиональные. Учебные инструменты служат для первого знакомства и используются в основном детьми. Инструменты широкого применения, хотя и могут выполнять возложенные на них функции, однако, предназначены для использования от случая к случаю и отличаются малой надежностью, долговечностью и, соответственно, относительно дешевы.
Слушателям подготовительных курсов и студентам Архитектурного института рекомендуется использовать полупрофессиональный или профессиональный инструмент, хотя последний достаточно дорог.

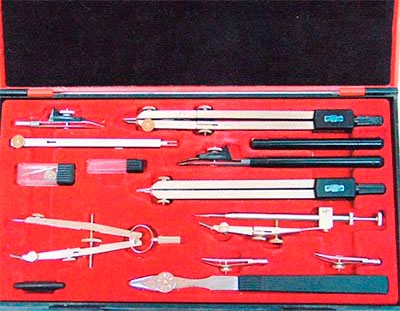

Неспециалисту трудно на первый взгляд отличить готовальню широкого применения от полупрофессиональной (Рис.2а), однако существуют косвенные признаки, позволяющие это сделать.
 |
| Рис. 2а |
Во-первых, инструменты готовальни должны содержать как можно меньше деталей, изготовленных из пластмассы. Особенно это относится к рабочей части рейсфедеров и верхней части циркулей. (Рис.26).
 |
| Рис. 2б |
Во-вторых, ножки циркулей и измерителей должны быть монолитного сечения, а не изготовленные путем штамповки и имеющие вид гнутого профиля. Створки рейсфедеров также не должны быть штампованными. (Рис.Зг).
 |
| Рис. 3г |
В готовальню должны входить следующие инструменты:
A) Большой круговой циркуль со сменными вставками: карандашная вставка для черчения окружностей карандашом и рейсфедерная вставка для обводки карандашных линий тушью. (Рис. За).
 |
| Рис. 3а |
Б) Маленький круговой циркуль или кронциркуль и «балеринка» с карандашными и рейсфедерными вставками для проведения окружностей малых радиусов карандашом и тушью. (Рис.36).
 |
| Рис. 3б |
B) Измеритель (разметочный или делительный циркуль) для переноса и точной разметки размеров на чертеже. (Рис.За).
Г) Прямой рейсфедер для черчения тушью прямых линий. Желательно иметь два рейсфедера (для тонких и толстых линий). (Рис.Зв).
 |
| Рис. 3в |
Кроме того, в готовальню может входить удлинительная ножка к круговому циркулю для проведения окружностей больших размеров и другие инструменты.
Инструменты хранят всегда в готовальне. После окончания работы инструменты рекомендуется мыть и протирать кусочком мягкой ткани или замши. Готовальню время от времени чистят от пыли мягкой щеточкой.
Пластмассовые угольники в этом отношении во многом точнее. Кроме того, в последнее время появись угольники, рабочие стороны которых имеют выбранную четверть или фаску, что облегчает обводку линий тушью. Им и следует отдать предпочтение. Длина большей стороны угольника должна составлять около 300 мм. В начальных стадиях архитектурного черчения вполне достаточно иметь два больших угольника, в дальнейшем для построения и обводки коротких линий необходимо дополнительно приобрести угольники меньшей величины с углами 30° и 45°.
5. Масштабная линейка не прозрачная размером около 30 см для откладывания всех размеров на чертеже только по этой линейке, так как на разных линейках и угольниках величины делений могут значительно отличаться. Рис,1(5). К чертежным материалам и принадлежностям относят также карандаши, бумагу, ластики и т.д. 6. Чертежная бумага. Рис.1
6. Для черчения используют бумагу формата A3 (размером 297×420 мм) в стандартной папке «Для черчения» или 1/4 листа ватмана формата А1. При этом необходимо обратить внимание на ее качество. Бумага должна быть: плотная, белая, гладкая, но не мелованная. Лучше использовать бумагу, выпускаемую Санкт-Петербургской бумажной фабрикой «Гознака». Хорошая бумага не должна лохматиться при трении резинкой, линии проведенные тушью должны быть ровными, четкиими и не расплываться.
7. Карандаши. (Рис.4). Для вычерчивания работ под обводку тушью используют карандаши, которые могут быть разделены на три типа. Обыкновенные деревянные, цанговые с грифелем диаметром 2-2,2 мм и механические с грифелем диаметром 0,3, 0,5 и 0,7 мм. Для проведения линий различной толщины и яркости чертежнику необходимо иметь набор карандашей (или грифелей) твердостью от ТМ до 3-4Т, в зарубежной маркировке от НВ до 3-4Н.
 |
| Рис. 4 |
Цанговые карандаши тяжелее деревянных, но их подготовка занимает меньше времени, т.к. необходимо заострить только грифель. Рис.4(2).
И наконец, механические карандаши. Они вообще не требуют заточки и позволяют исключить из рабочего процесса время на их подготовку. Однако начинающим чертить следует пользоваться первое время деревянными или цанговыми карандашами до тех пор, пока у них не выработается достаточно уверенная «моторика движений». Механические карандаши, особенно с грифелем 0,3 мм, требуют более осторожного и умелого обращения, и поэтому переходить на работу ими лучше после черчения обычными карандашами. Рис.4(3).
9. Мягкая щетка или кисть для сметания катышков после использования ластика.
10. Скотч для крепления листа бумаги к подрамнику может быть как на бумажной, так и на лавсановой основе. (Лучше на лавсановой). Рис.1 (8).
11. Тушь отечественная черная, лучше марки «Гамма», которая при необходимости, для проведения тонких линий разбавляется. Рис.1 (9). Не следует для работы рейсфедером использовать специальную тушь для рапидографов.
12. Ручка с чертежным стальным пером №41 (или №801) для выполнения надписей. Рис.1 (10).
13. Лезвия для срезания ошибочных линий, проведенных тушью. Рис.1 (11).
14. Тряпочка из простой хлопчатобумажной ткани для протирания инструмента от туши. Рис.1 (12).
16. Рапидографы и изографы. Рис.1(14). Кроме традиционных чертежных инструментов, можно использовать рапидографы и изографы. Рапидографы или изографы выпускаемые, как правило, зарубежными фирмами, такими как Rotring и Faber Castell, являются высокотехнологичным продуктом, позволяющим выполнять быстро и качественно чертежные работы. И хотя они в значительной степени повышают скорость выполнения работ, т.к. их, в отличие от рейсфедеров, не надо постоянно заполнять тушью, однако имеют определенные особенности, требующие осторожности, определенного знания и умения в их применении.
Качественное выполнение чертежа изографом (это же относится и к рапидографу) может быть обеспечено только при условии, что он заправлен тушью, изготовленной той же фирмой, предназначенной именно для него и, главное, бумага, на которой выполняют чертеж, предназначена именно для этого типа туши. Не следует заправлять изографы отечественной тушью для графических работ т.к. это может привести к их поломке. Эти условия не всегда возможно соблюсти (особенно подобрать бумагу, соответствующую туши). Поэтому импортная тушь для изографов часто растекается на отечественной бумаге, даже высокого качества (такой как «Гознак»). Не говоря уже о наличии на рынке огромного количества поддельной туши и изографов, изготовленных неизбежными «фирмами». Поэтому, используя, изограф (или рапидограф), надо помнить, что качество выполненного чертежа может оказаться ниже, чем у чертежа, выполненного рейсфедером.
Кроме того, ученикам, впервые начинающим выполнение чертежей с тушью, следует начинать обучение с работы рейсфедером. Этот во многом универсальный инструмент (позволяющий обводить чертеж не только тушью, а, например, гуашью) требует правильной постановки руки. Он тотчас реагирует на все ошибочные действия в обращении с ним: неправильный наклон или непараллельность плоскости разреза щечек рейсфедера кромке линейки или угольника, чрезмерный или недостаточный нажим и т. п.
Такая особенность рейсфедера позволяет оперативно вносить корректировки в процесс овладения тонкостями работы с ним и добиваться правильной постановки руки.
После освоения рейсфедера, что, как показывает практика, занимает 2-3 месяца напряженного обучения, можно перейти к выполнению чертежей
 |
| Рис. 5а |
 |
| Рис. 5б |
 |
| Рис. 5в |
изографом, если некоторое снижение качества выполнения работ оправдано с точки зрения ограничения времени их выполнения.
Сам изограф менее чувствителен к неправильной постановке руки и, надо лишь помнить, что его продольную ось нельзя сильно отклонять от вертикали, также как и ось рапидографа.
Начинать обучение черчению тушью с изографов, на наш взгляд, не стоит т.к. если Вам придется столкнуться с необходимостью взять в руки рейсфедер, то, даже если процесс черчения изографом Вами уже освоен, освоение рейсфедера, учитывая его особенности, займет не одну неделю.
Как работать с чертежными инструментами?
Хорошо натянутая леска обычно должна издавать звук, подобно струне, при подергивании. И, конечно, движение рейсшины должно быть достаточно свободным (легким) без заеданий и подергиваний.
Прямые линии проводят вдоль кромки линейки или угольника твердым, остро заточенным карандашом. При этом карандаш немного наклоняют в сторону движения. Горизонтальные линии проводят слева направо, вертикальные и наклонные снизу вверх (для работающих правой рукой).
При проведении прямых линий тушью рейсфедер следует держать таким образом, чтобы: гайка регулирующая толщину проводимой линии, должна быть расположена в наружную сторону от кромки линейки; прорезь между створками рейсфедера должна быть строго параллельна линейке ; угол между плоскостью движения (продольной осью рейсфедера) и бумагой должен составлять строго 90°. (Рис.6а).
 |
| Рис. 6а |
Проводя линию, рейсфедер надо вести плавно, с постоянной скоростью, не сильно прижимая его к линейке и бумаге. Нужно наклонять продольную ось рейсфедера в сторону его движения на угол около 70°. (Рис.66). При этом любая линия должна быть проведена за один раз. Во избежание затекания туши под линейку, она должна лежать фаской вниз.
 |
| Рис. 6б |
При проведении дуг окружностей карандашом ножку циркуля с иглой ставят в центр окружности. Циркуль вращают за головку большим и указательным пальцами. Во время движения циркуль должен быть перпендикулярен листу бумаги или немного наклонен вперед по ходу движения.
При проведении дуг окружностей рейсфедером ножку циркуля с рейсфедерной вставкой сгибают по шарниру таким образом, чтобы прорезь между губками рейсфедера была перпендикулярна бумаге, иначе линия окажется с рваным краем, особенно для окружностей большого радиуса.
При откладывании разметочным циркулем размера на бумаге не следует на него сильно нажимать, чтобы не оставлять заметных следов в которые затекает тушь. Вертикальные и наклонные линии вычерчиваются по одной из кромок треугольника. Другая сторона треугольника должна плотно прилегать к кромке рейки и двигать вдоль нее.
