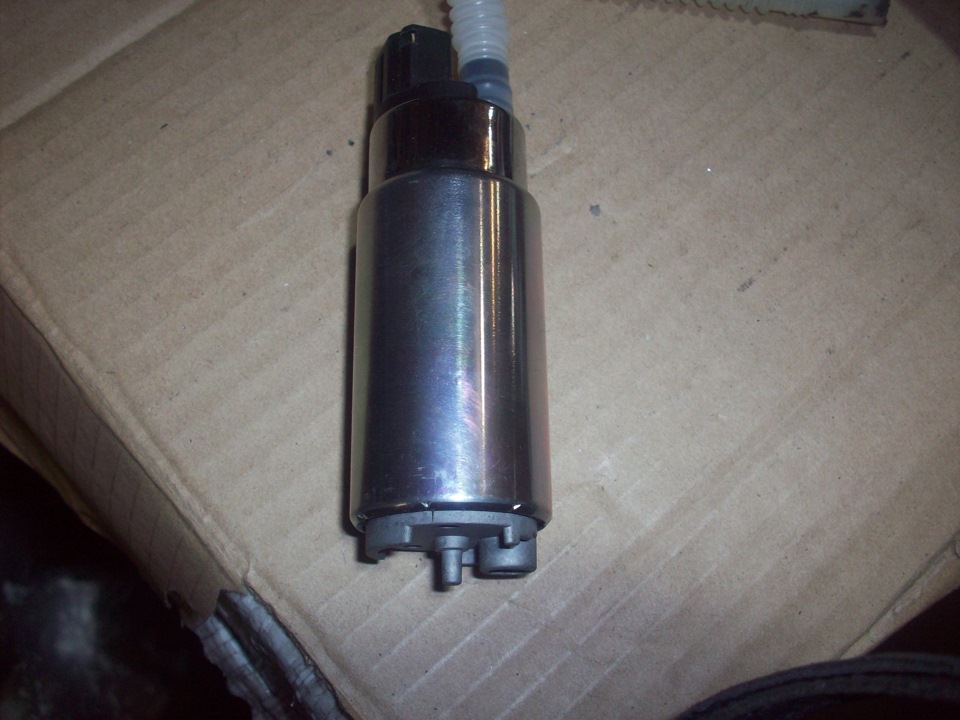

Как выглядит бензонасос на газели
Немного о надежности бензонасоса
На этой неделе, на моей машине отказал в пути бензонасос.
Многим ставил резервный насос на случай отказа основного. А себе руки не дошли. Сапожник без сапог так сказать.
На машине ездила по семейным делам сестра, в краснодарский край — Приморско-Ахтарск. Аварийный запуск на газу, работать отказался, хотя до этого не подводил и количество запусков установлено по максимуму. ГБО ТАМОНА.
На местном сервисе, гении ремонтники поставили вкладыш бензонасоса «именитого» китайского производителя. Проработало это чудо 2 дня и сгорело нах. Опознавательных знаков нет вообще.
Машину оттащили на другой сервис, где другие спецы сняли насос и дико матерясь на предыдущих «рукожопов» сказали что это «китай голимый», да еще и 60 литров в час, то есть типа для жигулей.
Далее они поставили хороший бензонасос, машина не доехала до дома 1 км. Встала на заправке бензина долить, а при запуске двигателя он издал истеричный вой и тоже сгорел нах. Благо машина успела перейти на газ. Вскрытие показало: что там точно такое же Г.
Работают уроды по принципу — раз клиент баба — то можно кидать. Ехать на разборки 650 км из за 2х тысяч рублей, не хочется, хотя с мятным вазелином этот вкладыш очень хорошо пошел бы.
Ладно теперь будем решать вопрос:
Обычно я доп насос ставлю рамный, а забор бензина ввариваю в бак отдельно. Но сейчас решил попробовать иначе. На Ютубе попался ролик как америкос ставит на тачку нагнетатель а вопрос с производительностью насоса решает прикрутив к основному насосу такой же хомутом и соединил это дело через тройник. Настроение злое — пробуем.
1 Налет в местный магазин за комплектующими.
Замена бензонасоса ЗМЗ 405
Всем привет и доброго времени суток. Давно уже стал плохо заводится мой зверек на бензе, да и тяга очень заметно пропала, но так как на газе все было хорошо, то как обычно сильно не парился и планировал когда то заняться разбором поломки. Даже был преобретен новый бензонасос и… положен в бардачек).
Все мечтал померять давление в рампе дабы определить приблизительную направленность поиска, но т.к. подключение моей рампы идет посредством быстросъемных соединений необходима соответствующая приблуда с подобными подключениями. Поэтому еще осенью был преобретен и успешно заменен топливный фильтр. Заодно и исключил его из причин поломки. Замена результата не дала, но появился донор для изделия и минус одна причина. В последствии фильтр был распилен на части и при помощи эпоксидки, медных трубок, паяльника… короче из говна и палок, благополучно получился спец инструмент.
Все это благополучно лежало и ждало своего часа, но вот пришел момент, когда зверек категорически отказался заводится на бензе. Слышно как бензонасос качает, движек схватывает, заводится на 1-2 секунды и глохнет. И так до бесконечности. В результате я завел на газу, благо 3-е поколение. Около месяца проездил заводясь только на газу(в основном не далекие выезды в выходные) И вот попалась на глаза изготовленное приспособление, и в течении пару часов все свершилось. Дальше немножко фоток. Всем добра.
Топливный насос Газели принцип действия
Топливный насос Газель устройство для обеспечения транспортировки бензина или дизельного топлива из бензобака в двигатель автомобиля. Рассмотрим бензонасосы Газель (топливонасосы) двух видов: механические насосы и электрические насосы. О том, что это за устройства, как они действуют, в чём их сходство и различие, будет рассказано в этой статье.
Что же такое бензонасос (топливный насос Газ) автомобиля?
Бензонасос это элемент топливной системы, необходимый для подачи топлива. Для работы двигателя автомобиля нужно подать бензин из бака для топлива, который находится в другом конце автомобиля на раме Газель, непосредственно в двигатель. Нагнетание топлива от бензобака к мотору производится, в зависимости от устройства топливной системы Газели, с помощью одного из двух типов насосов: механического, либо электрического. В карбюраторных двигателях используются механические насосы. В этих моторах создания высокого давления не требуется. Электрические бензонасосы применяются в современных транспортных средствах с инжекторной топливной аппаратурой, где необходима подача бензина или дизеля под большим давлением.
Механические топливные насосы крепятся не в бензобаке Газели, а на двигателе. Они просты и надёжны, в действие приводятся механическим путём, от двигателя (отсюда и название «механический»). В современных автомобилях используется не карбюратор, а система впрыска или инжектор. Эта система уже требует высокого давления. Для этого в топливную систему Газели устанавливают электрический бензонасос, который и обеспечивает такое давление. Иногда применяют сразу два топливных насоса: один из них низкого, а второй высокого давления. Бензонасос низкого давления ставится в бензобак, а высокого давления непосредственно на мотор автомобиля.
Основная особенность работы механического топливного насоса следующая: он создает разрежение, чтобы доставить по магистрали топливо из бака Газели и залить его в карбюратор. В карбюраторе топливо смешивается с воздухом и подаётся к поршням. Высокого давления топлива для работы карбюратора не требуется. И основная задача бензонасоса, который расположен на двигателе недалеко от карбюратора засосать бензин из бака, и подать его в камеру карбюратора, в которой расположен поплавок.
Но на современных автомобилях используется не карбюратор, а система впрыска или инжектор. Эта система уже требует высокого давления. Для этого в топливную систему устанавливают электрический бензонасос. При помощи такого насоса топливо и впрыскивается под большим давлением через впускной коллектор в цилиндры автомобиля. Электронасос стал работать от напряжения сети транспортного средства (двенадцать вольт), управляться главным реле, сигнал на которое приходит от электронного блока управления. Этот блок управления контролирует параметры топлива, другие важные параметры работы мотора: выхлоп, работу дроссельной заслонки, и, в зависимости от них, регулирует подачу бензина.
Для нормального функционирования топливной системы транспортного средства пришлось повысить характеристики бензонасоса и обеспечить его работу на давлении до шести атмосфер. При этом насос немного увеличился в размерах, стал более мощным и более шумным. Чтобы оптимизировать его работу, насос Газели погрузили в топливный бак. При этом решили несколько проблем. Во-первых, шум электронасоса во время работы не слышен, так как он находится внутри бензобака Газели. Его работу можно услышать лишь на короткое время в момент включения зажигания. Во-вторых, с погружением насоса в бак бензин стал выполнять две необходимые функции это охлаждение самого электронасоса, а также непосредственная смазка этого насоса проходящим через него бензином. По конструкции электронасоса сейчас популярность приобретают безвозвратные, то есть такие насосы, в которых перепускной клапан установлен прямо на насосе. Система, когда магистраль слива топлива шла от топливной рампы в настоящее время устаревает.
Описание работы электрического топливного насоса
Электрический бензонасос приводится в работу с помощью собственного электродвигателя. При повороте ключа в замке зажигания автомобиля, от электронного блока через реле на электродвигатель бензонасоса подается напряжение бортовой сети. Топливный насос Газ включается в работу с характерным звуком, который слышен в течение двух-трёх секунд непосредственно перед запуском мотора транспортного средства.
При этом в системе создается давление, необходимое для поступления бензина из бензобака по магистрали подачи топлива через топливный фильтр, установленный для очистки бензина от содержащегося в нём мусора, к топливной рампе, а далее, через форсунки к поршням двигателя для его запуска. Происходит запуск двигателя автомобиля. Сигнал об успешном запуске и работе двигателя идёт на автомобильный компьютер. Мотор транспортного средства работает, вместе с ним продолжает функционировать и бензонасос. В том случае, если двигатель по какой-то причине не запустится, сигнал об этом также получит компьютер автомобиля, и топливный насос выключится.
Для бесперебойного функционирования электрического бензонасоса необходимо выполнять ряд правил. Первое, и самое важное нужно следить за чистотой топливного фильтра Газель и не забывать заменять его при техническом обслуживании, в особенности, если используете топливо не самого хорошего качества. Кроме этого, на многих современных автомобилях фильтр тонкой очистки встроен прямо в бензонасос. Замена такого фильтра довольно трудоемкая операция (приходится извлекать из бака бензонасос, чтобы заменить в нём фильтр), но делать это иногда просто необходимо. И, второе нужно следить, чтобы бензобак был всегда наполнен более, чем на одну треть. При этом насос полностью погружён в топливо. Если не соблюдать это простое правило, то высока вероятность того, что электронасос может выйти из строя из-за перегрева.
Ещё одна разновидность топливного насоса это насос для перекачки дизельного топлива. Предназначен для перекачки дизеля из бака одной машины в бак другой, либо из канистры в бак. Есть ограничения по использованию насоса для перекачки бензина, так как бензин может воспламениться.
Схема электропроводки на ГАЗель 405 отказ в работе из-за плохой массы инструкция по поиску неисправн
Газель с двигателем, отвечающим нормативам ЕВРО-3
Для чего необходим бензонасос?
Топливный насос или бензонасос предназначен, как мы уже говорили выше, для подачи топлива из точки «А» в точку «Б». Под точкой «А» подразумевается резервуар, то бишь бак, в котором находится топливо, под точкой «Б» подразумеваем двигатель, в который происходит подача. После подачи топливо смешивалось, грубо говоря, готовилось «к употреблению». Подача топлива регулируется давлением, которое поддерживает редуктор бензонасоса, правильное давление в топливном насосе — очень важный момент. Современные топливные насосы бывают двух типов — механические и электрические, они отличаются между собой по типу привода: первый работает за счет постоянного движения приводного рычага вверх-вниз, а второй оснащен электромоторчиком и мини-помпой, этот тандем питается от электросети и производит бесперебойную подачу топлива в двигатель. Первый, механический тип бензонасосов сегодня довольно сложно встретить, поэтому углубляться в подробности его работы и прочие детали мы не будем. Вместо этого мы поговорим о неисправностях электробензонасосов.
Признаки неисправности топливного насоса
Общее в электрооборудовании «Газелей»
Несмотря на множество модификаций, принцип построения электросхемы один и тот же на всех автомобилях. Все потребители электрической энергии питаются от постоянного напряжения 12 Вольт. Масса кузова и силового агрегата является минусовым проводом, схема электрооборудования двухпроводная.
Расположение аккумулятора в Газели
Задние габаритные фонари на Газели
Расположение топливного насоса
Бензонасос автомобиля ГАЗель с мотором 405 инжектор, как и в большинстве инжекторных автомобилей выполнен не самостоятельно, а в качестве блока, который располагается в бензобаке. В него входят:
Такая компоновка позволила сэкономить место под капотом ГАЗель 405 инжектор и повысить эффективность каждого элемента блока. Так, к примеру, фильтр гораздо лучше очищает топливо, так как бензонасос располагается сразу за фильтром и втягивает бензин под давлением сквозь фильтр. Плюсы для датчика уровня топлива заключаются в том, что электрические провода, которые иду в бензобак идут вместе с проводами для насоса и тем самым облегчается его подключение. К слову, датчик уровня топлива представляет собой всего лишь поплавок на железной палочке. Качественный бензонасос является залогом хорошей работы системы подачи топлива автомобиля ГАЗель 405 инжектор: бензин должен перекачиваться в нужном машине объёме и в нужное время.
Виды силовых агрегатов
Производителем Газелей бизнес дизель, 402, 405, 406, 2705, 3302 и других моделей является Горьковский автозавод.
Изначально при производстве и сборке транспортов использовались два вида двигателей:
Схема автомобиля Газель
Суть такого подхода заключалась в том, чтобы модернизировать и унифицировать силовые агрегаты для моделей бизнес дизель, 402, 405, 406, 2705, 3302 и других с автомобилями УАЗ и Волга. Разумеется, в случае с грузовыми машинами схема электроцепи была переделана.
Для отдельных типов моторов применялась разная схема:
Помимо основных моделей 402, 405, 406, 2705, 3302 и других, с 2001 года производитель стал выпускать версию под названием «бизнес дизель». В случае с дизелем схема электропроводки также потерпела определенные изменения. В частности, такие транспорты стали оборудоваться более мощным стартером, аккумуляторной батареей, а также генератором (автор видео — MR. BORODA).
Как проверить бензонасос?
Электросхемы «Газели»
Схема электрооборудования коммерческого автомобиля «Газель» может отличаться в первую очередь в зависимости от того, какой устанавливается двигатель на Газель. Также отличается электропроводка по типу кузова – например, у цельнометаллического фургона ГАЗ 2705 задние фонари по-другому расположены, чем у бортового грузовика ГАЗ 3302. Соответственно, и провода прокладываются в другом месте, имея другую длину.
Проводка в кабине грузовика ГАЗ 3302
Для чего необходим бензонасос?
Топливный насос или бензонасос предназначен, как мы уже говорили выше, для подачи топлива из точки «А» в точку «Б». Под точкой «А» подразумевается резервуар, то бишь бак, в котором находится топливо, под точкой «Б» подразумеваем двигатель, в который происходит подача. После подачи топливо смешивалось, грубо говоря, готовилось «к употреблению». Подача топлива регулируется давлением, которое поддерживает редуктор бензонасоса, правильное давление в топливном насосе — очень важный момент. Современные топливные насосы бывают двух типов — механические и электрические, они отличаются между собой по типу привода: первый работает за счет постоянного движения приводного рычага вверх-вниз, а второй оснащен электромоторчиком и мини-помпой, этот тандем питается от электросети и производит бесперебойную подачу топлива в двигатель. Первый, механический тип бензонасосов сегодня довольно сложно встретить, поэтому углубляться в подробности его работы и прочие детали мы не будем. Вместо этого мы поговорим о неисправностях электробензонасосов.
Признаки неисправности топливного насоса
Функции электрических систем автомобиля
Например, схема проводки на Газель разных модификаций отличается из-за разного расположения тех или иных электронных компонентов в автомобиле, вызванного использованием разных систем:
Виды силовых агрегатов
Горьковский автозавод, освоивший выпуск автомобилей «Газель», которые впервые вывел на автомобильный рынок в 1994 году, вначале имел двух поставщиков силовых агрегатов:
Это особенность отечественного автопрома, которая заключалась в унификации линейки бензиновых силовых агрегатов для Газели с легковыми автомобилями Волга производства завода ГАЗ и внедорожниками УАЗ Ульяновского автозавода, на протяжении всего времени их производства, однако схема проводки была переработана под грузовую версию.
Не работает бензонасос газель 405 инжектор причины
Автомобили с такими двигателями получили в среде автомобилистов собственные имена – Газель 421 (от двигателя УМЗ-4216), Газель 405 (от двигателей семейства ЗМЗ-40522.10 и 40524) и другие.
Соответственно, что разные системы управления работой двигателя требовали иной системы электропроводки:
В 2001 году в списке модификаций появилась дизельная версия мотора семейства Горьковского автозавода (ГАЗ), которая стала предлагаться для комплектации автомобиля.
На такую Газель электропроводка также требовалась с видоизмененными характеристиками (более мощные стартер, генератор и АКБ).
Экологические требования
Приступив к выпуску автомобиля Газель, автопроизводитель использовал имеющиеся наработки схем электропроводки, в частности двигатель ЗМЗ 402, которым комплектовались автомобили семейства Волга. Естественно, что о соответствии экологическим нормативам в те годы речи не шло.
Экологический стандарт Евро 2, который появился в странах Западной Европы в 1995 году, и регулирующий содержание вредных веществ в выхлопных газах, постепенно вынуждал и отечественных автопроизводителей видоизменять конфигурацию силовых агрегатов:
Дополнительные меры, предпринимаемые на законодательном уровне в виде введения сертификационных требований, способствовали появлению у семейства Газелей новых силовых агрегатов, соответствующих нормам Евро-3. С 2008 года ними стали:
Соответственно, что и проводка на Газель 405 двигатель которой соответствовал нормам Евро-3, также как и 421-й мотор, была основательно переработана с учетом возросшей функциональности и технических особенностей работы силовых агрегатов.
MotorData.ru — Схемы электрооборудования автомобилей https://motordata.ru/
Отечественные реалии
При использовании автомобиля Газель схема электропроводки нужна владельцу для того, чтобы уметь находить неисправности, которые вызывает в системе питания и зажигания некачественное топливо и суровые условия эксплуатации:
Выводы: как видно из данной статьи, большое число модификаций, которым подвергалось семейство автомобилей Газель до модели Бизнес, неизбежно затрагивало и систему схем электропроводки. Вот почему при обслуживании электронной части автомобиля и диагностировании неисправности, следует иметь схему электропроводки нужной модификации.
Описание работы электрического топливного насоса
Электрический бензонасос приводится в работу с помощью собственного электродвигателя. При повороте ключа в замке зажигания автомобиля, от электронного блока через реле на электродвигатель бензонасоса подается напряжение бортовой сети. Топливный насос Газ включается в работу с характерным звуком, который слышен в течение двух-трёх секунд непосредственно перед запуском мотора транспортного средства. При этом в системе создается давление, необходимое для поступления бензина из бензобака по магистрали подачи топлива через топливный фильтр, установленный для очистки бензина от содержащегося в нём мусора, к топливной рампе, а далее, через форсунки к поршням двигателя для его запуска. Происходит запуск двигателя автомобиля. Сигнал об успешном запуске и работе двигателя идёт на автомобильный компьютер. Мотор транспортного средства работает, вместе с ним продолжает функционировать и бензонасос. В том случае, если двигатель по какой-то причине не запустится, сигнал об этом также получит компьютер автомобиля, и топливный насос выключится.
Для бесперебойного функционирования электрического бензонасоса необходимо выполнять ряд правил
Первое, и самое важное нужно следить за чистотой топливного фильтра Газель и не забывать заменять его при техническом обслуживании, в особенности, если используете топливо не самого хорошего качества. Кроме этого, на многих современных автомобилях фильтр тонкой очистки встроен прямо в бензонасос
Замена такого фильтра довольно трудоемкая операция (приходится извлекать из бака бензонасос, чтобы заменить в нём фильтр), но делать это иногда просто необходимо. И, второе нужно следить, чтобы бензобак был всегда наполнен более, чем на одну треть. При этом насос полностью погружён в топливо. Если не соблюдать это простое правило, то высока вероятность того, что электронасос может выйти из строя из-за перегрева.
Ещё одна разновидность топливного насоса это насос для перекачки дизельного топлива. Предназначен для перекачки дизеля из бака одной машины в бак другой, либо из канистры в бак. Есть ограничения по использованию насоса для перекачки бензина, так как бензин может воспламениться.
АВТОЭЛЕКТРИК
Еще один немаловажный момент — это диагностика целостности электроцепей.
Вам необходимо будет подсоединить один из контактов пробника к кузову транспортного средства, а вторым контактом произвести замер питания в соединительных местах между собой и оборудованием. По мере износа накладок тормозных колодок необходимо доливать тормозную жидкость; 7 — одометр счетчик суммарного пробега ; 8 — спидометр указывает скорость авто; 9 — контрольная лампа включения стояночного тормоза. Кроме того, для диагностики обрыва следует понимать, что чаще всего повреждение цепи происходит в местах сгиба проводки.
Загореться лампа должна при включенном зажигании, и погаснуть — после пуска двигателя. Если он есть, то сигнал скорости брать с этого контакта. Разложив на свободном месте новый комплект проводов, сразу будет заметна его ориентация: Наиболее длинный и тонкий жгут предназначен для задней части; Более короткий — для салона; Наибольший по количеству проводов и разъемов — для подкапотного пространства.
Для того чтобы обнулить показания счетчика, необходимо нажать кнопку; 25 — счетчик суточного пробега автомобиля. Подключить к розовому проводу с синей полоской, который идет к лампе над прикуривателем. Х3 — розетка переносной лампы.
Смотрите также связанные новости
Система стеклоочистки, включающая в себя электродвигатель и щетки стеклоочистителя. Какие элементы включает в себя электросхема Газель, какие неисправности для нее характерны?
Все жгуты соединены с передним жгутом проводов по средствам соединительных разъёмов. Все просто, потребуется для ЗМЗ Подкапотный жгут проводов;. Видео инструкция по установке панели 3- 5, Она состоит из множества компонентов, каждый из которых выполняет определенную функцию.
Так выглядит двигатель ЗМЗ Перестановка электропроводки двигателя Горьковский автозавод предусмотрительно разделил пучки проводок на переднюю, заднюю и подкапотную. В том случае, если тестер покажет более 0.
Как определить неисправность? Единственное, когда это возможно — когда вышел из строя предохранитель, без которого авто не заводится, к примеру, отвечающий за бензонасос, и вам нужно будет только доехать до ближайшего магазина. Для того чтобы обнулить показания счетчика, необходимо нажать кнопку; 25 — счетчик суточного пробега автомобиля. ГАЗель за 40т электрика #4
Проверка исправности бензонасоса на инжекторе
Когда с поворотом ключа зажигания вы слышите легкое жужжание, небольшой гул, то это так работает топливный насос, нагнетая бензин создает давление в системе. Если при попытке завестись таких признаков работы бензонасоса нет, тогда можно предполагать неисправность электрики, самого насоса или его отдельных частей. Поэтому рассмотрим как можно проверить работу бензонасоса по этапной логической цепочке. Начиная от того поступает ли питание на БН и заканчивая тем, качает ли бензонасос вовсе, и если да, то какое создает в топливной рампе давление.
Этап 1. Проверка предохранителя
Проверка предохранителя топливного насоса предполагает осмотр целостности токопроводящей пластины и в случае обрыва его замену. Но если нового предохранителя нет, тогда на контакты предохранителя намотать одну жилку проволоки из меди. Снова сгорел — значит, проблема может быть в проводке.
Чиним сами
Как правило, цена диагностики и работы мастера СТО или электрика достаточно дорога. Поэтому есть смысл самостоятельно проверить проводку ГАЗели. Очень часто причиной подобных внезапных отказов является потеря контакта с массой авто. Причем, такая неприятность встречается у многих отечественных авто — та же проводка Москвич 2141 к примеру.
Вот этот провод следует всегда держать на контроле. Источник
Что же такое бензонасос (топливный насос Газ) автомобиля?
Бензонасос это элемент топливной системы, необходимый для подачи топлива. Для работы двигателя автомобиля нужно подать бензин из бака для топлива, который находится в другом конце автомобиля на раме Газель, непосредственно в двигатель. Нагнетание топлива от бензобака к мотору производится, в зависимости от устройства топливной системы Газели, с помощью одного из двух типов насосов: механического, либо электрического. В карбюраторных двигателях используются механические насосы. В этих моторах создания высокого давления не требуется. Электрические бензонасосы применяются в современных транспортных средствах с инжекторной топливной аппаратурой, где необходима подача бензина или дизеля под большим давлением.
Механические топливные насосы крепятся не в бензобаке Газели, а на двигателе. Они просты и надёжны, в действие приводятся механическим путём, от двигателя (отсюда и название «механический»). В современных автомобилях используется не карбюратор, а система впрыска или инжектор. Эта система уже требует высокого давления. Для этого в топливную систему Газели устанавливают электрический бензонасос, который и обеспечивает такое давление. Иногда применяют сразу два топливных насоса: один из них низкого, а второй высокого давления. Бензонасос низкого давления ставится в бензобак, а высокого давления непосредственно на мотор автомобиля.
Основная особенность работы механического топливного насоса следующая: он создает разрежение, чтобы доставить по магистрали топливо из бака Газели и залить его в карбюратор. В карбюраторе топливо смешивается с воздухом и подаётся к поршням. Высокого давления топлива для работы карбюратора не требуется. И основная задача бензонасоса, который расположен на двигателе недалеко от карбюратора засосать бензин из бака, и подать его в камеру карбюратора, в которой расположен поплавок.
Но на современных автомобилях используется не карбюратор, а система впрыска или инжектор. Эта система уже требует высокого давления. Для этого в топливную систему устанавливают электрический бензонасос. При помощи такого насоса топливо и впрыскивается под большим давлением через впускной коллектор в цилиндры автомобиля. Электронасос стал работать от напряжения сети транспортного средства (двенадцать вольт), управляться главным реле, сигнал на которое приходит от электронного блока управления. Этот блок управления контролирует параметры топлива, другие важные параметры работы мотора: выхлоп, работу дроссельной заслонки, и, в зависимости от них, регулирует подачу бензина.
Для нормального функционирования топливной системы транспортного средства пришлось повысить характеристики бензонасоса и обеспечить его работу на давлении до шести атмосфер. При этом насос немного увеличился в размерах, стал более мощным и более шумным. Чтобы оптимизировать его работу, насос Газели погрузили в топливный бак. При этом решили несколько проблем. Во-первых, шум электронасоса во время работы не слышен, так как он находится внутри бензобака Газели. Его работу можно услышать лишь на короткое время в момент включения зажигания. Во-вторых, с погружением насоса в бак бензин стал выполнять две необходимые функции это охлаждение самого электронасоса, а также непосредственная смазка этого насоса проходящим через него бензином. По конструкции электронасоса сейчас популярность приобретают безвозвратные, то есть такие насосы, в которых перепускной клапан установлен прямо на насосе. Система, когда магистраль слива топлива шла от топливной рампы в настоящее время устаревает.
Ремонт двигателя УМЗ 4216
Во время эксплуатации «Газели» с двигателем УМЗ 4216 возникают различные поломки, одна из самых распространенных проблем – перегрев мотора. Если система охлаждения «воздушит», из расширительного бачка начинает выкидывать тосол (антифриз). В результате перегрева нередко пробивает прокладку головки блока – менять ПГБЦ в целом несложно, и часто водители самостоятельно производят подобный ремонт.
Но проблема в случае перегрева состоит в другом – нередко от высокой температуры на поршнях лопаются перегородки, «залегают» поршневые кольца. Чтобы произвести замену поршней или колец, движок снимать не обязательно, достаточно только скинуть головку блока и масляный поддон.
Капремонт УМЗ 4216 необходим в случаях, когда:
Часто ульяновский движок подвергается перегреву, и водители принимают различные меры, чтобы избавиться от этого неприятного и опасного для ДВС явления. Многие хозяева «Газелей» устанавливают вместо штатного алюминиевого медный трехрядный радиатор охлаждения – медь эффективнее остужает антифриз. Еще один метод борьбы с перегревом – установка электровентилятора охлаждения с тумблером, который находится в кабине у водителя. В момент, когда на панели приборов стрелка датчика начинает показывать критическую температуру охлаждающей жидкости, водитель принудительно включает вентилятор, и температурный режим приходит в норму.
Проверка исправности бензонасоса на инжекторе
Когда с поворотом ключа зажигания вы слышите легкое жужжание, небольшой гул, то это так работает топливный насос, нагнетая бензин создает давление в системе. Если при попытке завестись таких признаков работы бензонасоса нет, тогда можно предполагать неисправность электрики, самого насоса или его отдельных частей. Поэтому рассмотрим как можно проверить работу бензонасоса по этапной логической цепочке. Начиная от того поступает ли питание на БН и заканчивая тем, качает ли бензонасос вовсе, и если да, то какое создает в топливной рампе давление.
Этап 1. Проверка предохранителя
Проверка предохранителя топливного насоса предполагает осмотр целостности токопроводящей пластины и в случае обрыва его замену. Но если нового предохранителя нет, тогда на контакты предохранителя намотать одну жилку проволоки из меди. Снова сгорел — значит, проблема может быть в проводке.
Этап 2. Проверка реле
Чтобы проверить реле бензонасоса, вынимаем его из гнезда, подключаем 12 вольтовую лампочку по схеме. Если лампочка работает, само реле тоже исправно. Как вариант, — использовать мультиметр в режиме омметра, чтобы замерить сопротивление обмотки катушки реле. Один щуп присоединяется к клемме 85, а другой — к 86. Устройство покажет обрыв, если реле вышло из строя.
Убедитесь, что клеммы не окислились — это негативно сказывается на электроснабжении двигателя топливного насоса!
Этап 3. Проверка подачи питания на БН
Проверка напряжения бензонасоса осуществляется посредством использования мультиметра. Щупы измерительного прибора в режиме вольтметра (от 0-20 вольт) нужно подсоединить к клеммам питания бензонасоса. Включить зажигание и снять показания на устройстве. 12-12.5 вольт — нормальное рабочее напряжение. Если напряжение есть, но насос не работает, проверяем электродвигатель.
Этап 4. Проверка электродвигателя бензонасоса
Чтобы исключить поломку электродвигателя, подаем непосредственно от аккумулятора на клеммы бензонасоса питание 12 вольт. Работает — проверяем его производительность, обратный клапан, замеряем давление манометром. Не работает — проверяем катушку на обрыв.
При поступлении напряжения на клеммы бензинового насоса он не работает? Проверим обмотку статора: берем тестер (мультиметр) переводим в режим омметра, он должен показать сопротивление, иначе есть проблема с обмоткой и ее надо заменить. При показаниях сопротивления, проблема может заключаться в том, что на корпус бензонасоса коротит обмотка. Щуп тестера — на плюсовую клемму, второй — на корпус. Если коротит — обрыва не будет.
Этап 5. Проверка фильтра грубой очистки
Демонтировав фильтр грубой очистки (см. тех. документацию автомобиля) с бензонасоса, вы даже визуально сможете определить, насколько он загрязнен. При наличии большого количества отложений показана замена фильтров, если проблема застала в дороге — используйте щетку и бензин, чтобы очистить её.
Этап 6. Проверка обратного клапана
Обратный клапан должен постоянно препятствовать движению жидкости в обратном направлении.В процессе эксплуатации его работоспособность уменьшается, что снижает технические характеристики.
1 способ. Проверка обратного клапана заключается в замере давления манометром. Подключить его нужно на ту часть системы, которая напрямую задействована в питании топливом ДВС. Показатели давления не должны выходить за 3 кг/кв. см. (справедливо для легковушек). И при остановке двигателя давление не должно падать резко.
Схема соединения жгута проводов системы управления двигателем ГАЗель-Бизнес
Также автовладелец может столкнуться с неисправностью высоковольтников, в частности, речь идет о пробое изоляции. Другие изменения связаны с расположением органов управления и на них, пожалуй, не стоит останавливаться.
Для работы системы зажигания ДВС была необходима подача питания на катушку зажигания, трамблер и коммутатор. Более простое оформление значительно разгружает внимание водителя. КАК ТЕЧЁТ ТОК В СХЕМЕ — Читаем Электрические Схемы 1 часть
Распространенные неисправности
Гудит бензонасос
Топливный насос может гудеть или пищать по разным причинам. Жужжать бензонасос может в силу характера конструкции системы. Если же есть подозрение на неисправность электробензонасоса нужно проверить топливную систему полностью.
Если бензонасос шумит при высокой температуре окружающего воздуха, надо проверить дышит ли бензобак. Проверить трубку паров бензина, клапан абсорбера. Если найти причину не удается, просверлить отверстие в крышке заливной горловины.
После замены новый бензонасос может издавать кратковременный шум. Подождите около 5 минут, если насос продолжает гудеть, проведите процедуры выше.
Перегрев бензонасоса
Насос перегревается в случае:
Диагностика и ремонт насоса
Важность того чтобы топливный насос поддерживался в постоянном работоспособном состоянии заключается в том, что если он будет работать некорректно начнутся постоянные поломки других узлов автомобиля ГАЗель 405, и инжектор может работать неправильно или вовсе выйти из строя. Начинать чинить бензонасос нужно с того, что необходимо определить в чем конкретно проблема, то есть продиагностировать его
Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками. Если появился именно этот признак, то не стоит унывать – ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко
Начинать чинить бензонасос нужно с того, что необходимо определить в чем конкретно проблема, то есть продиагностировать его. Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками. Если появился именно этот признак, то не стоит унывать – ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко.
Проверить топливный насос можно с помощью специального индикатора, который можно купить в любом магазине запчастей к ГАЗель 405 инжектор. Прибор этот устанавливается на бензонасос и сделать это можно своими руками, главное четко следовать инструкции и не ошибаться. Проверка происходит при заглушенном двигателе, все сделает сам прибор. Если было замечено значительное снижение давления в топливной сети за время менее 10 минут, то это означает, что топливный насос исправен, а виноват либо регулятор давления, либо форсунки автомобиля ГАЗель 405 инжектор.
Расположение топливного насоса
Бензонасос автомобиля ГАЗель с мотором 405 инжектор, как и в большинстве инжекторных автомобилей выполнен не самостоятельно, а в качестве блока, который располагается в бензобаке. В него входят:
Такая компоновка позволила сэкономить место под капотом ГАЗель 405 инжектор и повысить эффективность каждого элемента блока. Так, к примеру, фильтр гораздо лучше очищает топливо, так как бензонасос располагается сразу за фильтром и втягивает бензин под давлением сквозь фильтр. Плюсы для датчика уровня топлива заключаются в том, что электрические провода, которые иду в бензобак идут вместе с проводами для насоса и тем самым облегчается его подключение. К слову, датчик уровня топлива представляет собой всего лишь поплавок на железной палочке. Качественный бензонасос является залогом хорошей работы системы подачи топлива автомобиля ГАЗель 405 инжектор: бензин должен перекачиваться в нужном машине объёме и в нужное время.
Электро-бензонасос погружной (электрический) на Газель ЗМЗ-405 и 406 ЕВРО-2 (505.1139-01)
Электро-бензонасос погружной на Газель ЕВРО-3
для Газелей с двигателями
ЗМЗ-405
и
Крайслер
предназначен для создания давления в топливной магистрали и обеспечения контроля уровня топлива в топливном баке бензинового двигателя ЗМЗ-405 или Крайслер стандарта ЕВРО-3 автомашины Газель. ТЕХНИЧЕСКИЕ ДАННЫЕ ЭЛЕКТРО-БЕНЗОНАСОСА 515.1139-10 1. Напряжение питания, В – 12 ± 0,3 2. Потребляемый ток, А, не более – 8,5 3. Давление на выходе, кгс/см2 – 4,0 ± 0,34 4. Производительность при 13,5 В л/час, не менее – 110 5. Режим работы – продолжительный 6. Рабочее тело – все марки товарных бензинов в соответствии с руководством по эксплуатации автомобиля Газель. 7. Гарантийная наработка электро-бензонасоса погружного на Газель – 2000 моточасов, что соответствует 80 тыс. км пробега автомобиля. УКАЗАНИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ 1. После вскрытия упаковки осмотреть электро-бензонасос погружной ЕВРО-3 на Газель на отсутствие повреждений на корпусе, входном и выходном штуцерах, а также на целостность и легкость перемещения рычага датчика топлива с поплавком. 2. Установить погружной (электрический) электро-бензонасос в топливный бак автомобиля Газель, закрепить крышку электро-бензонасоса, обеспечив герметичность топливного бака. Соединить электрический погружной электро-бензонасос на Газель со шлангами топливной системы, обеспечив правильность установки шлангов топливопроводов высокого давления и магистрали обратного сброса топлива. Соединение должно быть надежным с учетом избыточного давления до 7 кгс/см2 на выходе погружного электро-бензонасоса. 3. Подключить электрический погружной электро-бензонасос к кабельной сети автомобиля Газель. 4. Запрещается эксплуатация погружного электро-бензонасоса при отсутствии бензина в баке более 1 мин.
ЗАО «Старооскольский завод автотракторного электрооборудования им. А.М.Мамонова»
Бензонасос 901-1106010-21 PEKAR на а/м Газель и Соболь-2217 с двигателем ЗМЗ-4061.10, ЗМЗ-4063.10 ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ Бензонасос на Газель
(далее насос), низкого давления, диафрагменный, с рычагом ручной подкачки топлива и механическим приводом и соответствует требованиям ТУ 4571-004-00231892-97(900), ТУ 4571-005-00231892-97 (901, 902, 901-21) Бензонасос предназначен для подачи топлива в карбюратор двигателя ЗМЗ 405-406. Бензонасос PEKAR на Газель обеспечивает бесперебойную подачу бензина в карбюратор в диапазоне температур окружающего воздуха от минус 40°С до плюс 50°С. Масса насоса 1,1 кг.
УСТАНОВКА БЕНЗОНАСОСА PEKAR НА ДВИГАТЕЛЬ Поставить прокладку фланца бензонасоса на двигатель, установить бензонасос и закрепить гайками, затягивая их равномерно во избежание деформации фланца. ОСОБЫЕ УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ Запрещается эксплуатация бензонасоса при течи бензина по периметру диафрагмы.
Бензонасос электрический погружной (электробензонасос) на Газель SIEMENS (HPI-8.6 ЕВРО-3)
Бензонасос электрический погружной (элекробензонасос) на Газель SIEMENS (HPI-8.0 ЕВРО-2)
ВНИМАНИЕ! Настоятельно советуем Вам, прежде чем ехать на склад, позвонить по телефону МТС: 8-916-119-99-08 и уточнить наличие позиции бензонасос на газель на складе, а затем ознакомиться со схемой проезда
Общая схема
Современные двигатели во многом ориентированы на экономичную работу с привязкой к экологическим требованиям.
Плакат из руководства по обслуживанию ГАЗели с двигателем ЗМЗ-40522
Соответственно, что и схема проводки на Газель 405 имеет свои особенности, большинство которых касаются обеспечения правильной работы системы впрыска, часто называемой инжектором.
Именно здесь, по мнению многих диагностов и автоэлектриков, и кроется слабое звено, оказывающее воздействие на двигатель автомобиля. И об одной такой особенности и пойдет речь в данной публикации.
Помощь электроники
На автомобилях с двигателями ЕВРО 3 схема электропроводки на 405 Газель предусматривает диагностический модуль.
Его часто встречаемые названия в среде автомобилистов:
Помимо своих основных информационных функций, бортовой компьютер также способен сообщить водителю:
Обратите внимание. При возникновении неисправностей в работе силового агрегата, маршрутный ПК сообщит ошибки. По их расшифровке можно догадаться, какая схема электропроводки на Газель 405 подлежит пристальному контролю. Но об истинной причине он, конечно же «не скажет», а лишь укажет на вероятную причину, вызвавшую нестабильную работу того или иного узла.
Масса автомобиля
Давайте рассмотрим пример, когда автомобиль перестает слушаться педали газа. Автомобиль отказывается ехать, при запуске держит обороты на уровне 2000 об/мин и не дает возможности двигаться.
Маршрутный компьютер нередко сообщает в таких ситуациях, что есть ошибки:
На примере, приведенном на видео ниже – неустойчивая работа силового агрегата.
Заводская инструкция предписывает проведение диагностики с помощью специального оборудования, в результате которой владелец методом перебора исключает тот или иной узел из «списка подозреваемых».
Фактически же причина отказа банально проста — обрыв провода массы дросселя, который будучи прикручен к шпильке выпускного коллектора, подвергается вибрации и попросту отваливается (такая неприятность случается не только с продукцией ГАЗа — см. статью оригинальная схема проводки ВАЗ 2112).
Обратите внимание: Для лучшего контакта с массой автомобиля электроника дросселя запитана отдельным проводом – на фото ниже.
Диагностика и ремонт насоса
Важность того чтобы топливный насос поддерживался в постоянном работоспособном состоянии заключается в том, что если он будет работать некорректно начнутся постоянные поломки других узлов автомобиля ГАЗель 405, и инжектор может работать неправильно или вовсе выйти из строя. Начинать чинить бензонасос нужно с того, что необходимо определить в чем конкретно проблема, то есть продиагностировать его
Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками. Если появился именно этот признак, то не стоит унывать — ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко
Начинать чинить бензонасос нужно с того, что необходимо определить в чем конкретно проблема, то есть продиагностировать его. Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками. Если появился именно этот признак, то не стоит унывать — ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко.
Проверить топливный насос можно с помощью специального индикатора, который можно купить в любом магазине запчастей к ГАЗель 405 инжектор. Прибор этот устанавливается на бензонасос и сделать это можно своими руками, главное четко следовать инструкции и не ошибаться. Проверка происходит при заглушенном двигателе, все сделает сам прибор. Если было замечено значительное снижение давления в топливной сети за время менее 10 минут, то это означает, что топливный насос исправен, а виноват либо регулятор давления, либо форсунки автомобиля ГАЗель 405 инжектор.
