Как выглядит интегралка в генераторе
Интегральный регулятор напряжения
Интегральный регулятор напряжения
Одним воскресным днем решил проверить заряд аккумулятора и работоспособность генератора. Диагностикой пришлось заняться по причине слабо горящей на панели приборов «лампы генератора».
Запустил двигатель, мультиметр подключил на клеммы аккумулятора. Прибор показал колебания напряжения 16-18В. От оборотов показания не менялись.
Первое на что подумал при данной проблеме это вышедшая из строя интегралка. Штатный интегральный регулятор — Я112В. Поехал купил новую интегралку, установил — но показания мультиметра стали чуть лучше 16-17В. Проблема сохранилась. Возможно интегралка была брак, тогда я решил разобраться с принципом работы возможных вариантов интегралок. Слышал что Я112А и Я112В в принципе взаимозаменяемы, скажу сразу без доработок — нет. Обшарил практически весь инет — но нормального комплексного решения не нашел — поэтому и решил сделать эту запись может кому и пригодится.
В чем же принципиальные отличия Я112А и я 112В? разобрал обе интегралки я обнаружил что отличий практически и нет — они даже комплектуются одними и теми же транзисторами. Отличие их заключается в том, что контакты (на интегралке Я112В) Б и В разъединены между собой а на Я112А спаяны.
Поэтому можно приобрести интегралку Я112А на которой будут выводы Ш-Б-В и Я11В(В1, В2) с маркировкой Ш-В-В, не знаю кто их производит но явно не запариваются насчет маркировки. Но правильно было бы маркировать как есть Ш-В-В для 112А и Ш-В-Б для Я112В.
Решил проверить купленную интегралку на работоспособность. Приобрел лампу 12В, 5Вт — усадил ее на клемы Ш и В (Б и В запаял между собой) — схему проверки привожу тут же. Схема проверки хоть и для Я112А — отличия этих интегралок я привел выше.
Регулируемым блоком питания подал напряжение с 12В постепенно поднимая выше.
Интегралка отработала ровно как и положено в пределах нормы — с 13,6В до 14,2В. Вопрос о ее браке отпал.
Почему нельзя заместо Я112В поставить Я112А. Согласно их схемам подключения в Я112А постоянно держит под потенциалом обмотку подмагничивания, поэтому даже когда авто не работает ток потребления составляет 1А. А Я112В потребляет лишь малую долю на радиоэлементы. Но заменить 112В на 112А можно если сделать переключатель и отдельно подвести питание к ней через этот переключатель. Этот переключатель в обход замка зажигания (если через замок, то он — замок, долго не проживет). Сечение провода должно выдерживать ток 5А, но лучше и с запасом.
А вот поставить вместо Я112А интегралку Я112В(В1, В2) можно без проблем — всего лишь надо запаять контакты Б и В — и она превратиться в 112А без каких либо последствий.
Решением моей проблемы стало — замена Я112В на Я112А с отдельным тумблером включения самой интегралки напрямую от «+» аккумулятора. Тумблер вывел в салон и цифровой вольтметр (продают в радиодеталях 200р.) для мониторинга заряда АКБ. Скачки напряжения прекратились зарядка стала ровной 14,2В
Замена интегралки на генераторе.
Хочу поделится своей поломкой и ремонтом генератора.

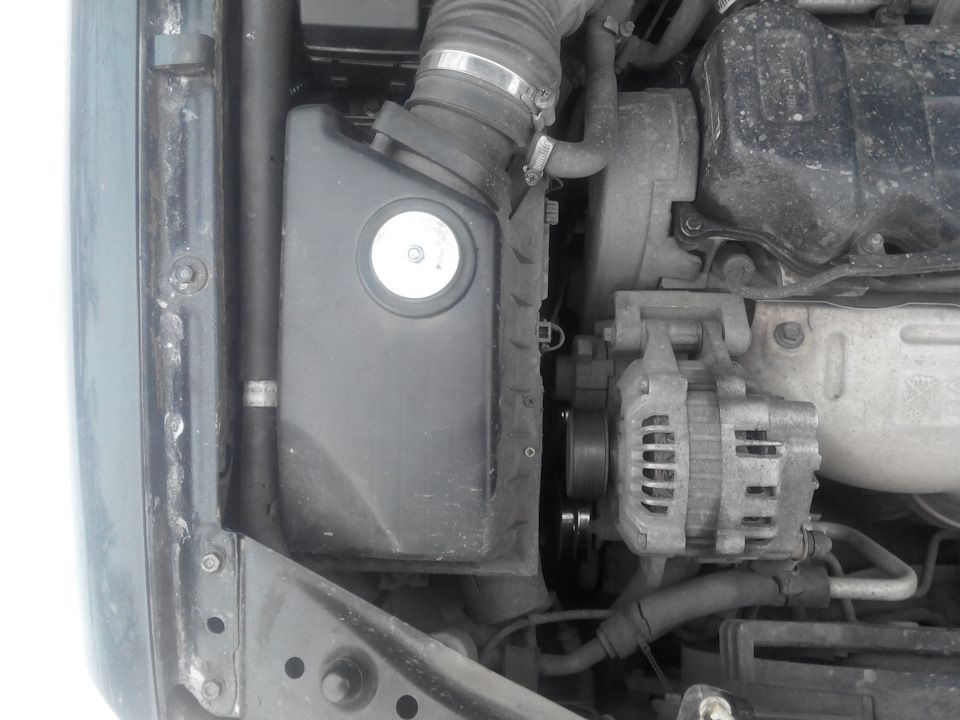

Под капотом стоит вот такой генератор.
Итак, что произошло?В одно утро поехал отвезти родителей на автовокзал и по дороге как то блымнул свет и погорели лампы дальнего света 2 шт.Лампы ближнего 2 шт и противотуманка 1 шт.Сразу не поняв в чем причина ездил так еще пару дней и начал замечать странное поведение авто.То мог загореться Чек, то АБС.Иногда стрелки тахометра и спидометра залипали на месте.

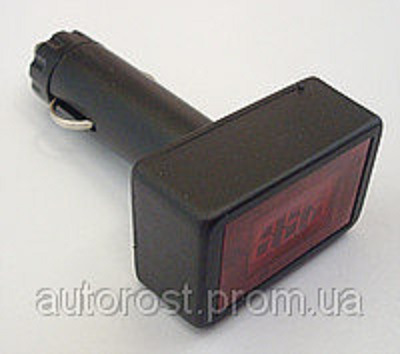

Решил купить вольтметр и проверить напругу на авто при нагрузке.Купил вот такое за 350 рублей.
В общем генератор давал перезаряд.От 14 до 19,5 Вольт.
Начал искать электрика.В одном месте мне за работу только зарядили 2000 рублей.Но потом ктото посоветовал пожелого мужичка, который тоже имеет стенд и берет недорого.В общем приехал и начали ремонт.
Я снял генератор, сложностей там в принципе не возникло, кроме того что пришлось снимать воздушный фильтр.Мы его разобрали, промазали подшибник, щетки уже были поизношенные.В общем разобрали провели ревизию, проверили диоды.Почистили.Ничего подозрительного не увидели.Я сфоткал интегралку и снова собрали, подкинули на стенд и увидели опять перезаряд.Поставил на авто и поехал в магаз заказывать интегралку.Теперь я знал какая у меня стоит.

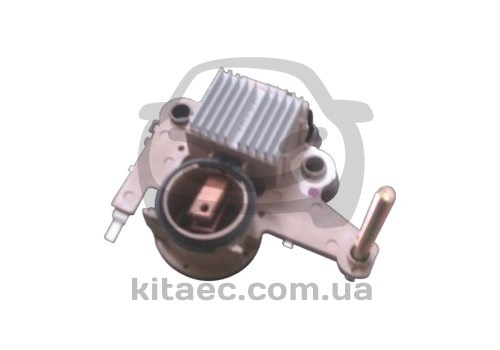

Реле-регулятор напряжения генератора (шоколадка)
Артикул A11-3701160
Код PB-00047
В общем через день пришол заказ на магазин, правда цены конечно у нас труба 2000 рублей.Опять снял генератор, перебрали, поменяли и подкинули на стенд.Все хорошо.Напряжение держится в пределах 13,8-14,5 Вольт, смотря как загружать.За работу заплатил 300 рублей.
Что такое интегралка в генераторе
Для проверки работоспособности ИРН 112А и 112Б нужен источник постоянного тока, позволяющий получать напряжение 12 и 16 В, и контрольная лампочка мощностью не более 1,5 Вт. В качестве источников тока можно использовать аккумуляторные батареи, но лучше регулируемый источник (пульсация не более 0,3 В).
Для проверки регуляторов Я112Б собирают схему по рисунку в:
При проверке Я112В надо дополнительно соединить выводы «Б» и «В».
Если регулятор исправен, то при установке переключателя напряжения S в положение 12 В лампочка горит (выходной транзистор открыт), а в положении переключателя на 16 В — гаснет. Если в обоих случаях лампочка не горит то в выходной цепи регулятора обрыв, а если горит, пробит выходной транзистор.
При регулируемом источнике питания можно замерить напряжение, поддерживаемое ИРН. Показания вольтметра снимают при повышении напряжения источника от 12 В вверх в момент погасания лампы или при его понижении начиная с 15… 16 В в момент загорания лампы.
Проверка ИРН Я120 производится по схеме (рисунок в), но при этом используются аккумуляторные батареи на 24…32 В и контрольная лампочка на соответствующее напряжение. «+» батареи надо соединять с клеммой «В», а лампочку — с клеммой «Ш» и «+» батареи 24 В.
Чтобы убедиться, обеспечивает ли ИРН нормальное возбуждение генератора, надо измерить падение напряжения между клеммами «Ш» и «М». Величину падения напряжения в регуляторе можно проверить по схеме, приведенной на рисунке г. К клемме «Б» («В») и «—» (корпус) подключают соответственно «+» и «—» аккумуляторной батареи 12 В (для Я120 нужна батарея 24 В). Клемму «Ш» ИРН соединяют через реостат (начальное сопротивление не менее 4 Ом) и амперметр с клеммой «+» батареи. Между клеммой «Ш» и теплоотводом регулятора устанавливают вольтметр класса не ниже 1 со шкалой 3 В. Реостатом устанавливают ток 3 А, соответствующий максимальному току возбуждения, и вольтметром замеряют падение напряжения, которое должно находиться в пределах 1,1…1,7 В.
Падение напряжения в ИРН легко проверить на собранной установке:
Рис. Схемы проверки: в-работоспособности ИРН ; г- падения напряжения в ИРН
Неисправность генератора автомобиля относится к классу критических, при которых дальнейшая эксплуатация автотранспортных средств не допускается. Для выполнения проверки работоспособности генератора можно использовать мультиметр.
Признаки отказа генератора
Признаками нештатной работы генератора автомобиля могут являться:
Отсутствие заряда АКБ при неисправном генераторе приводит к проблемам с запуском двигателя. Более опасной является неисправность, связанная с превышением тока и напряжения заряда автомобильного аккумулятора. Многие автолюбители используют запуск двигателя от аккумулятора-донора, после чего отключают клеммы аккумулятора для переключения на зарядку собственного АКБ. В этот момент питание электрооборудования автомобиля осуществляется от генератора.
Если генератор неисправен, напряжение в бортовой сети может быть более 17 вольт, что приводит к пробою защитных стабилитронов в блоке управления двигателем. В таком случае требуется дорогой ремонт блока управления двигателем.
Причины и возможные последствия неисправности
Неработоспособность генератора возможна по следующим причинам:
Неисправность регулятора напряжения обычно приводит к отсутствию заряда АКБ. В этом случае на приборной панели светится значок-индикатор «аккумулятор». Двигатель продолжает работать до тех пор, пока аккумуляторная батарея не разрядится до напряжения приблизительно 8 — 9 Вольт.
При пробое выходных каскадов регулятора напряжения может возникнуть неисправность, связанная с увеличением выходного напряжения генератора до 17 – 20 Вольт. При этом происходит перезаряд аккумуляторной батареи. Следствием перезаряда является процесс закипания электролита. Если под капотом появляются следы коррозии в области АКБ, необходимо выполнить проверку генератора.
Последовательность первоначальной проверки
Первоначальный контроль работоспособности можно произвести без демонтажа генератора. Для этого устанавливаюм переключатель мультиметра на режим «постоянное напряжение 20В». Далее подключить черный щуп к минусовой клемме АКБ, красный – к плюсовой. После этого необходимо запустить двигатель, дать выйти ему на режим стабильных холостых оборотов. Считаются нормальными показания мультиметра в пределах от 13,5 до 14,5 Вольт.
Если мультиметр показывает значение меньше 12,8 Вольт, процесс заряда, либо не идет вообще, либо ток заряда крайне мал. Генератор работает в нештатном режиме. При напряжении больше 14,8 Вольт идет перезаряд аккумуляторной батареи. Это может привести к закипанию электролита, увеличению концентрации кислоты, разрушению пластин АКБ.
Чтобы проконтролировать напряжение на выходе генератора, необходимо в разрыв цепи от клеммы 30 на генераторе (место контакта с толстым проводом, ведущим к положительной клемме аккумулятора либо стартеру) включить автомобильную лампу.
Далее подключить мультиметр в режиме «=20V» красным щупом к контакту 30 генератора, черным — к зачищенному контакту на двигателе или кузове. Завести двигатель. Показания на мультиметре не должны быть более 15,5 Вольт при любом нажатии на педаль акселератора. В противном случае дальнейшая эксплуатация генератора опасна для электрооборудования автомобиля.
При проверке следует оценить степень натяжения ремня генератора. По упрощенной методике это можно сделать, надавливая на ремень пальцем.
Величина прогиба должна находиться в пределах 0,5 – 1 сантиметр. Одновременно следует проверить степень износа ремня. Для определения причин нештатной работы генератора, выполнения ремонтных работ требуется демонтаж генератора.
Что такое интегралка в генераторе
Очень срочно интересуют два вопроса: 1. Что такое интегралка 2. Как ее поменять на генераторе ГАЗ 3******6 инжектор самому
1. Интегральный регулятор напряжения, он же «шоколадка». 2. Наверно стоит посмотреть в книгу по эксплуатации, там все с картинками доходчиво написано. Можно и в интернете руководство по замене легко найти.
Интегральный регулятор напряжения Одним воскресным днем решил проверить заряд аккумулятора и работоспособность генератора. Диагностикой пришлось заняться по причине слабо горящей на панели приборов лампы генератора. Запустил двигатель, мультиметр подключил на клеммы аккумулятора. Прибор показал колебания напряжения 16-18В. От оборотов показания не менялись.
Первое на что подумал при данной проблеме это вышедшая из строя интегралка. Штатный интегральный регулятор Я112В. Поехал купил новую интегралку, установил но показания мультиметра стали чуть лучше 16-17В. Проблема сохранилась. Возможно интегралка была брак, тогда я решил разобраться с принципом работы возможных вариантов интегралок. Слышал что Я112А и Я112В в принципе взаимозаменяемы, скажу сразу без доработок нет.
Обшарил практически весь инет но нормального комплексного решения не нашел поэтому и решил сделать эту запись может кому и пригодится. В чем же принципиальные отличия Я112А и я 112В? разобрал обе интегралки я обнаружил что отличий практически и нет они даже комплектуются одними и теми же транзисторами. Отличие их заключается в том, что контакты (на интегралке Я112В) Б и В разъединены между собой а на Я112А спаяны.
Поэтому можно приобрести интегралку Я112А на которой будут выводы Ш-Б-В и Я11В(В1,В2) с маркировкой Ш-В-В, не знаю кто их производит но явно не запариваются насчет маркировки. Но правильно было бы маркировать как есть Ш-В-В для 112А и Ш-В-Б для Я112В. Решил проверить купленную интегралку на работоспособность. Приобрел лампу 12В, 5Вт усадил ее на клемы Ш и В (Б и В запаял между собой) схему проверки привожу тут же.
Проверка узлов генератора
Проверку начинают с контроля работоспособности регулятора напряжения. Для этого регулятор демонтируют из генератора и создают простейшую электрическую схему.
В качестве лампы накаливания используют любую лампочку салона автомобиля. При исправном регуляторе напряжения 3 лампа 6 должна светиться не на полную мощность. При подключении параллельно лампе (щеткам) мультиметра, его показания должны быть от 5,0 до 10,0 Вольт. Если показания мультиметра выходят за эти пределы, регулятор необходимо менять. Конструкция некоторых моделей генераторов предусматривает возможность замены регулятора без демонтажа устройства.
Долее проверяют возбуждающую обмотку генератора на пробой. Для этого мультиметр устанавливают в режим измерения сопротивлений на предел 200 килоОм. Щупы подключают: черный – к ламели коллектора, красный – к металлической части якоря. Сопротивление должно быть более 100 килоОм или выше верхнего предела измерений, как показано на фотографии.
Сопротивление между ламелями (обмотки ротора) обычно составляет 0,5 – 2 Ома.
Проверку статора начинают с контроля обмоток на пробой. Для этого красный щуп мультиметра подключают к металлической части статора, черный – последовательно к обмоткам.
Сопротивление должно находиться выше верхнего предела измерений. Затем выполняют измерение сопротивлений между контактами обмоток. Они должны отличаться не более, чем 5%. Предел измерений мультиметра устанавливают 200 Ом.
Если обмотка имеет электрический пробой, короткое замыкание витков или обрыв, она подлежит замене. Есть мастерские, которые выполняют перемотку статоров и роторов.
Для контроля исправности диодного моста режим измерения мультиметра переводят проверку «диод». Затем последовательно «прозванивают» диоды (их количество на подкове обычно 9) в прямом и обратном включении. В прямом направлении (черный щуп к катоду) сопротивление составляет 550 — 700 Ом, при обратном включении – больше максимального предела измерений.
При пробое диодов, сопротивление во всех направлениях будет практически нулевым. Такой диод следует менять. Трудность замены диода заключается в том, что диоды в генераторах не паяются, а привариваются точечной сваркой для обеспечения надежного контакта при разных температурных режимах.
Причины поломок
Если аккумулятор перестал работать, то нужно проверить диодный мост генератора мультиметром. Поломки могут происходить по нескольким причинам:
Наиболее частая неполадка — попадание и накапливание влаги, которая просачивается под корпус во время мытья автомобиля. Также нужно избегать езды по глубоким лужам. Клеммы могут переполюсовываться при неправильном подключении зарядного устройства или прикуривании. Поэтому нужно прозвонить обмотку генератора, снять повреждённые элементы и установить на их место новые.
У аккумулятора прямая связь с диодным мостом, и его необходимо тщательно прозвонить. Поломки могут привести к некоторым последствиям: электричество может совсем не поступать к генератору или последний получает ток с чрезмерно высокими частотами, что вызывает кипение электролита.
Проблему нужно решать максимально быстро. Если не устранить поломку, то аккумулятор испортится безвозвратно, в итоге придётся покупать новое оборудование. Можно проверить обмотку генератора двумя способами — с помощью лампочки или мультиметра.
По какой причине генератор может выйти из строя
Так как признак неисправности генератора практически всегда одинаков, то сразу выявить причины, по которым он вышел из строя, без специального оборудования невозможно. Существует 4 основных поломки, из-за которых генератор может потерять работоспособность.
Так как проверить генератор на машине не всегда бывает удобно в полевых условиях, то стоит заранее проводить плановое обслуживание и не пренебрегать симптомами скорого выхода из строя.
Принцип работы моста
Диодный мост в конструкции генератора выступает в качестве выпрямителя электричества. Ток преобразуется с помощью четырёх или шести диодов, объединённых в одну цепь. Именно её называют мостом.
У него простое функционирование — он проводит электричество, выработанное генератором, к аккумулятору и не даёт ему пройти в обратном направлении. Сначала вырабатывается определённое сопротивление, затем оно стремится к бесконечности.
Неисправный элемент приводит к тому, что электронные детали в автомобиле перестают работать.
Аккумулятор даст сбой, а поскольку от него питается стартер, машина просто не заведётся. Перед ремонтом нужно выявить главную причину поломки, а затем найти методы её устранения.
Особенности проверки
Нужно знать, как проверить работу генератора на автомобиле правильно, иначе можно столкнуться с тем, что исправная деталь будет полностью выведена из строя. Соблюдая всего несколько простых правил, можно избежать непредвиденной поломки.
Главным условием, при котором возможна проверка генератора в домашних условиях, является сохранение его работоспособного состояния. Если прибор находится в разобранном состоянии либо получил повреждения, которые мешают ему функционировать, то диагностика не позволит выяснить пригодность аппарата для дальнейшей работы.
Также советуем прочитать статью нашего эксперта, в которой рассказывается о том, как снять генератор на Приоре.
Возможно, вас также заинтересует статья нашего специалиста, посвящённая тому, как снять генератор на ВАЗ-2114.
Рекомендуем дополнительно прочитать статью нашего эксперта, в которой он рассказывает о том, как ремонтировать генератор ВАЗ-2106.
Существует список действий, которые категорически нельзя выполнять при проверке:
Как проверить генератор на работоспособность в домашних условиях
Существует два основных метода проверки. Один из них, хоть и очень старый, но достоверно позволяет понять работоспособность прибора. Второй работает более тонко и способен реагировать на мелкие недостатки системы. При помощи второго метода можно выявить малейшие отклонения в работе каждого элемента.
Как проверить интегралку генератора мультиметром
Реле должно отключатся при 14,2-14,5В
В задачу этого несложного прибора входит регулирование значения напряжения электрического тока, которое подается от генератора к аккумуляторной батарее. При его выходе из строя, АКБ или недостаточно заряжается или наоборот перезаряжается, что также опасно, поскольку при этом значительно снижается ресурс аккумулятора.
Согласитесь, что такая перспектива из-за одной небольшой детальки не очень хорошая. Именно поэтому так важно контролировать рабочее состояние регулятора напряжения (также его еще могут называть таблетка или шоколадка). Но чтобы правильно проверить регулятор напряжения необходимо знать его тип и несколько важных особенностей.
Типы регуляторов напряжения
Разобравшись с тем, каких типов бывают эти устройства, в чем их особенности и свойства, придет полное понимание проводимых при проверке процедур. Также это даст ответ, по какой схеме, каким способом и как проверять регулятор напряжения генератора.Регуляторы бывают двух типов:
В первом случае имеется в виду, что корпус регулятора совмещен со щеточным узлом непосредственно в корпусе генератора. Во втором случае регулятор представляет собой отдельный узел, который расположен на корпусе машины, в моторном отсеке, и к нему идут провода от генератора, и от него уже тянутся провода к аккумуляторной батарее.
Особенностью регуляторов является то, что их корпуса неразборные. Они, как правило, залиты герметиком или специальной смолой. Да и ремонтировать их особого смысла нет, поскольку стоит аппарат недорого. Поэтому основная проблема в данном ключе состоит в проверке реле регулятора напряжения генератора. Независимо от типа регулятора признаки напряжения будут одни и те же.
Признаки неисправности
Так, в случае пониженного напряжения аккумуляторная батарея попросту не будет заряжаться. То есть, утром вы не сможете завести машину, возможно даже не засветятся лампы на приборной панели или неприятности возникнут во время движения. Например, тусклые фары в темное время суток, неустойчивая работа электросистемы (проблемы с электроприборами — дворниками, обогревателями, магнитолой и так далее).
В случае повышенного напряжения велика вероятность уменьшения уровня электролита в банках аккумулятора, или его выкипание. Также может появиться белый налет на корпусе АКБ. При перезарядке батарея может вести себя неадекватно.
Признаки, неисправности, ремонт генератора и регулятора напряжения
Кроме этого, еще можно выделить следующие признаки неисправности регулятора напряжения (в отдельных случаях некоторых из них могут как иметь место, так и отсутствовать, все зависит от конкретной ситуации):
Проверка аккумулятора и генератора автомобиля
В автомашине имеются два источника питания — это аккумулятор и генератор. Первый питает электрическую цепь тогда, когда двигатель не работает. Второй — когда двигатель уже запущен. В этом случае аккумулятор переходит в режим потребителя электрического тока и пополняет истраченную энергию для запуска двигателя.
Читать также: Клеймение металла ударным способом
На практике довольно нередко встречаются неисправности того или иного источника питания. Проявляются они зачастую одинаково. Стартер отказывается раскручивать двигатель, в итоге мотор не запускается. При запущенном двигателе загорается контрольная лампочка на щитке приборов с иконкой аккумулятора. Она указывает, что появилась неисправность и батарея не заряжается.
Причины отказа реле-регулятора
Причинами выхода регулятора напряжения из строя могут быть:
Существует ряд несложных методов проверки регулятора вне зависимости от того, съемный ли этот узел или нет.
Простейший способ проверки регулятора напряжения генератора
Самый простой метод проверки регулятора состоит в замере мультиметром напряжения на аккумуляторных клеммах. Однако стоит сразу оговориться, что приведенный далее алгоритм не дает 100% вероятности выхода из строя именно регулятора. Возможно, вышел из строя непосредственно генератор. Но преимущество данного метода заключается в том, что он прост, и не нужно выполнять демонтаж устройства из машины. Итак, алгоритм проверки регулятора напряжения генератора мультиметром таков:
Если в процессе проверки значения напряжения очень отличаются от приведенных, то, скорее всего, у машины неисправен регулятор напряжения. Помните, что напряжение не должно падать ниже 12 В и не должно повышаться более 14,5 В.
Как было указано выше, регулятор может быть отдельный или совмещенный с генератором. В настоящее время практически на всех иномарках, да и на большинстве современных отечественных машин устанавливаются совмещенные реле. Это обусловлено спецификой их работы и экономией места.
Как проверить генератор мультиметром
Диодный мост генератора можно проверить мультиметром, но также можно также воспользоваться стендом, которым проверяли регулятор.
Но перед этим, прежде всего, не снимая выпрямительный мост с генератора, подсоедините красный провод тестера к клемме 30 генератора, а чёрный провод — к корпусу. Режим работы тестера выставьте на прозвонку (иконка диода). Если его нет, то ставьте на 1−2 кОм. Мультиметр должен показывать бесконечность. Если показания другие, диодный мост неисправен.
Затем проверьте выпрямители тока на пробой. Положительный (красный) щуп оставьте на клемме 30, отрицательным коснитесь болтов крепления моста по очереди. Дисплей мультиметра во всех случаях должен выдавать бесконечность, любые другие означают пробой.
Далее положительный щуп подсоедините к болтам крепления моста, а отрицательный к корпусу генератора. В этом случае тестер также должен выдавать бесконечность.
Но на практике такой проверки чаще всего бывает недостаточно. В большинстве случаев требуется более детально прозвонить генератор.
Тщательная прозвонка
Для этого открутите крепёжные болты выпрямительного блока, отсоедините медные провода обмотки статора и снимите диодный мост с генератора. Теперь можно проверить индивидуально каждый полупроводник. Перед проверкой желательно промыть стабилизатор проточной водой, используя щётку средней жёсткости, а затем тщательно высушить. Для быстрой сушки вполне подойдёт фен для волос.
Один из щупов тестера закрепите на диодной пластине, второй подсоедините к центральному выводу каждого диода, закреплённого на этой пластине. Затем поменяйте щупы местами. В одном случае мультиметр должен показать бесконечность, в другом — номинальное сопротивление, равное примерно 570−590 Ом. Выпрямители считаются неисправными, если:
Со второй пластиной диодного моста произведите те же действия. Если обнаружена неисправность одного или нескольких диодов, проще будет заменить выпрямительный блок целиком. Правда, попадаются умельцы, которые меняют вышедшие из строя диоды по отдельности, но такая работа требует определённого навыка и сноровки.
Проверка совмещенного реле-регулятора
Проверка регулятора напряжения ВАЗ 2110
Для выполнения соответствующей проверки необходимо собрать схему, приведенную на рисунке. Для этого используются зарядное устройство или блок питания с регулируемой нагрузкой (важно, чтобы с его помощью была возможность регулировать значение напряжение в цепи), лампочку на 12 В (например, от поворотника или фары, мощностью 3…4 Вт), мультиметр, непосредственно регулятор напряжения (это может быть как от генератора bosch, так и valeo или другой). Используемые для коммутации провода желательно иметь с “крокодилами”.
Проверка регулятора напряжения у генератора 37.3701: 1 — аккумуляторная батарея; 2 — вывод «масса» регулятора напряжения; 3 — регулятор напряжения; 4 – вывод «Ш» регулятора; 5 — вывод «В» регулятора; 6 — контрольная лампа; 7 — вывод «Б» регулятора напряжения.
Если собрать схему, напряжение в которой будет со стандартным значением 12,7 В, то лампочка будет просто светиться. Но если с помощью регулятора напряжения поднять его значение до 14…14,5 В, то при исправном реле лампочка должна погаснуть. В противном случае регулятор неисправен. То есть, при достижении напряжения в 14…14,5 В (в зависимости от модели машины и, соответственно, регулятора) и выше лампочка тухнет, а при понижении до такого же уровня вновь загорается.
Важно, чтобы лампочка не тухла, пока подаваемое на регулятор напряжение не достигнет 14 В. В противном случае на холостом ходу генератор не сможет нормально подзаряжать аккумулятор.
Проверка регулятора напряжения ВАЗ 2107
Проверка регулятора напряжения на автомобилях ВАЗ 2108/2109
До 1996 года на машине ВАЗ 2107 с генератором марки 37.3701 устанавливался регулятор напряжения старого образца (17.3702). Процедура проверки приводилась выше. После 1996 года использовался более современный генератор марки Г-222 (стоит интегральный регулятор РН Я112В(В1).
Как видите, алгоритм проверки у всех регуляторов практически одинаков. Разница состоит лишь в значениях отсечки, когда срабатывает реле.
Проверка отдельного регулятора
Проверка регулятора напряжения у генератора Г-222: 1 — аккумуляторная батарея; 2 — регулятор напряжения; 3 — контрольная лампа.
Как правило, отдельные регуляторы напряжения устанавливали на старые машины, включая отечественные ВАЗы. Но некоторые производители продолжают так поступать до сих пор. Процесс проверки аналогичен. Для этого нужно иметь блок питания с регулятором значения напряжения, лампочку на 12 В, мультиметр и непосредственно проверяемый регулятор.
Для проверки нужно собрать схему, приведенную на рисунке. Сам же процесс аналогичен приведенному выше. В нормальном состоянии (при напряжении в 12 В) лампочка светится. При увеличении значения напряжения до 14,5 В она тухнет, а при понижении — светится вновь. Если в процессе лампа светится или тухнет при других значениях — значит, регулятор вышел из строя.
Проверка реле типа 591.3702-01
Схема проверки реле типа 591.3702-01
Также до сих пор можно встретить регулятор напряжения типа 591.3702-01, который устанавливали еще на заднеприводные ВАЗы (начиная от ВАЗ 2101 и заканчивая ВАЗ 2107), ГАЗ и Москвичи. Аппарат крепится отдельно, и устанавливается на кузове. В целом же проверка аналогична описанному выше, однако отличия состоят в используемых при этом контактах.
В частности, на нем есть два основных контакта — «67» и «15». Первый из них — это минус, а второй — плюс. Соответственно, для проверки необходимо собрать схему, приведенную на рисунке. Принцип проверки остается прежним. В нормальном состоянии, при напряжении в 12 В лампочка светится, а при повышении соответствующего значения до 14,5 В — тухнет. При возвращении значения в исходное значение лампочка загорается вновь.
Классическим регулятором такого типа является аппарат марки РР-380, устанавливаемый на машины ВАЗ 2101 и ВАЗ 2102. Приводим справочные данные, касающиеся этого регулятора.
| Регулируемое напряжение при температуре регулятора и окружающей среды (50±3)° С, В: | |
| на первой ступени | не более 0,7 |
| на второй ступени | 14,2 ± 0,3 |
| Сопротивление между штекером «15» и массой, Ом | 17,7 ± 2 |
| Сопротивление между штекером «15» и штекером «67» при разомкнутых контактах, Ом | 5,65 ± 0,3 |
| Воздушный зазор между якорем и сердечником, мм | 1,4 ± 0,07 |
| Расстояние между контактами второй ступени, мм | 0,45 ± 0,1 |
Проверка трехуровневого реле
Регулируемый источник питания
Некоторые автовладельцы устанавливают на свои машины вместо стандартных “шоколадок” трехуровневые реле, которые являются технологически более продвинутыми. Их отличием является наличие трех уровней напряжения, при котором происходит отсечка питания аккумулятора (например, 13,7 В, 14,2 В и 14,7 В). Соответствующий уровень можно выставить вручную, воспользовавшись специальным регулятором.
Такие реле являются более надежными и позволяют гибко регулировать уровень напряжения отсечки. Что касается проверки такого регулятора, то она полностью аналогична описанным выше процедурам. Только при этом не забудьте про значение, которое выставлено на реле, и соответственно, проверяйте его по мультиметру.
Проверка генератора
Существует один метод, с помощью которого можно проверить работоспособность генератора автомобиля, оборудованного реле регулятора 591.3702-01 с элементами диагностики. Он заключается в следующем:
В случае, если в результате этих действий двигатель не заглох — значит, можно утверждать, что генератор автомобиля в порядке. В противном случае — неисправен и нуждается в проверке и замене.
Проверка генератора на машине
В первую очередь нужно посмотреть, цел ли ремень генератора. Если он не порван, тогда проверяется натяжение ремня. Затем очередь за аккумулятором. Тестером (мультиметром) замеряем напряжение на клеммах. Оно должно быть в районе 12−12,7 вольт. Если все нормально, запускаем двигатель. Если батарея разряжена, заряжаем и опять заводим мотор.
Замеряем напряжение на клеммах аккумуляторной батареи (АКБ). Оно должно быть в заданных пределах, обычно от 13,2 до 14,5 вольт. Но на современных автомобилях эти пределы могут отличаться. Если имеется руководство по эксплуатации, то можно ознакомиться с ним. Отклонение от заданных значений в любую сторону является неисправностью. Эти отклонения могут быть трёх видов:
Все три случая говорят о существующей неисправности в системе электрического снабжения автомобиля. нужно провести комплексную проверку генератора.
Но перед этим проведите визуальный осмотр всех проводов и кабелей, которые идут от генератора к аккумулятору. Не должно быть видимых повреждений, обрывов и окислений электропроводки. Обязательно проверьте клеммы на аккумуляторе, стартере и генераторе. Они должны быть чистыми и сухими. Любые окисление, ржавчину и грязь надо почистить. Нередко это помогает восстановить утраченный контакт и автомобиль начинает работать, как положено. Если же это не помогло, приступаем к детальной проверке.
Использование мультиметра
Для дальнейшей проверки лучше снять генератор с автомобиля. В первую очередь снимите с генератора реле-регулятор и проверяем его. Для проверки стабилизатора напряжения понадобятся мультиметр и зарядное устройство с регулирующимся напряжением. Лучше будет вместо зарядного устройства использовать блок питания. Регулировки напряжения от 0 до 16 вольт будет вполне достаточно.
Плюс блока питания соедините с регулятором — обычно это штекерное соединение «папа». Минус цепляйте к минусу, он обычно выводится на ухо крепления реле. Красный провод тестера соедините с плюсовым проводом блока питания, чёрный — с минусом. К щёткам подсоедините два зачищенных провода, по одному на каждую. К другим предварительно зачищенным концам подсоединяется лампочка (ее можно на время проверки снять с задних фонарей автомобиля). Стенд для проверки готов.
Прозвонка реле-регулятора
Подключите к сети блок питания, осторожно ручкой регулятора начинайте поднимать напряжение. Одновременно с этим следите за показаниями мультиметра. Лампочка в самом начале не должна гореть, но по мере поднятия напряжения должна загореться, сначала в пол-накала и по мере прибавления яркость должна увеличиваться.
При достижении отметки в 14,5 вольт регулятор должен сработать, отсекая напряжение. Лампочка после этого должна потухнуть. Принято считать, что стабилизатор рабочий, если он отсекает ток на значениях от 14,2 до 14,8 вольт. Если же это происходит на более низких или более высоких показателях, то регулятор напряжения неисправен. А также реле неисправно, если отсечение тока отсутствует вовсе.
В случае неисправности реле меняем его на новое. Если же оно исправно, продолжаем проверку.
Рекомендации по увеличению срока службы регулятора
Для того чтобы увеличить срок службы регулятора напряжения, необходимо придерживаться нескольких несложных правил, направленных на выполнение профилактических мер. Среди них:
Соблюдение этих простых правил позволят вам увеличить ресурс и срок эксплуатации как генератора, так и регулятора напряжения автомобиля.
Итоги
Проверка реле-регулятора напряжения — дело несложное, и с ней может справиться практически любой автолюбитель, владеющий элементарными навыками ремонтных работ. Главное, иметь для этого соответствующие инструменты — мультиметр, блок питания с регулятором напряжения (хотя можно подключить и к аккумулятору с зарядным устройством), лампу на 12 В и кусочки проводов для монтирования соответствующей схемы.
В случае, если в процессе проверки вы выяснили, что регулятор вышел из строя, то он подлежит обязательной замене (ремонтные работы как правило не производятся). Главное, не ошибиться при его выборе и приобрести ту деталь, которая подходит именно для вашей машины.
