Как выглядит кольская сверхглубокая скважина
Как на самом деле выглядит Кольская сверхглубокая и почему новый фильм о ней полный бред
Никогда не писал отзывы на кино, но тут режиссер и сценаристы фильма «Кольская сверхглубокая» прям вынудили, такого бреда я давно не смотрел. Получилась жалкая пародия на «Чужого» и «Нечто». Честно признаюсь, я ждал этот фильм с нетерпением, потому что совсем недавно сам побывал на месте, где находится эта скважина, и хочу показать, как она выглядит на самом деле, и какие ляпы допустили при съемках этого фильма.
Сама идея фильма шикарна и основана на реальных событиях. Кто не в курсе, в Советском Союзе решили провести эксперимент и пробурить самую глубокую скважину в мире, делали это в Мурманской области недалеко от поселка Никель. Бурение началось в 1970 году и закончилось в 1991, глубина скважины составила 12 262 метра. В 1997 году занесена в Книгу рекордов Гиннесса как самое глубокое вторжение человека в земную кору. Но Кольская скважина стала известна на весь мир не только как самая глубокая, но и как «колодец в ад».
А теперь давайте про фильм. С первых же минут создается впечатление, что его снимали двоечники, сдававшие экзамены по ЕГЭ, которые не знакомы ни с историей, ни с биологией, ни с географией, и ни разу не были на месте, где ее бурили.
Во-первых, события фильма происходят в 1984 году, но почему в 1984-м году советских граждан по ТВ поздравляет Горбачев, если он еще тогда не был Генеральным Секретарем? В 1984-м у власти был либо еще Андропов, либо уже Черненко, но никак не Горбачев

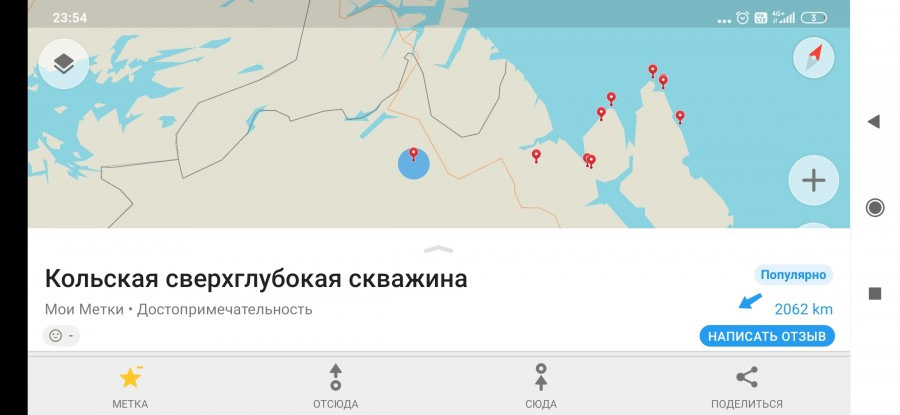

Во-вторых, в самом начале фильма кадры с высоты птичьего полета показали, будто сверхглубокая находится на побережье Баренцева моря, на самом деле она глубоко в материковой части, рядом только несколько небольших озер,
это легко посмотреть на карте.
В-третьих, вот так показали Кольскую сверхглубокую в фильме

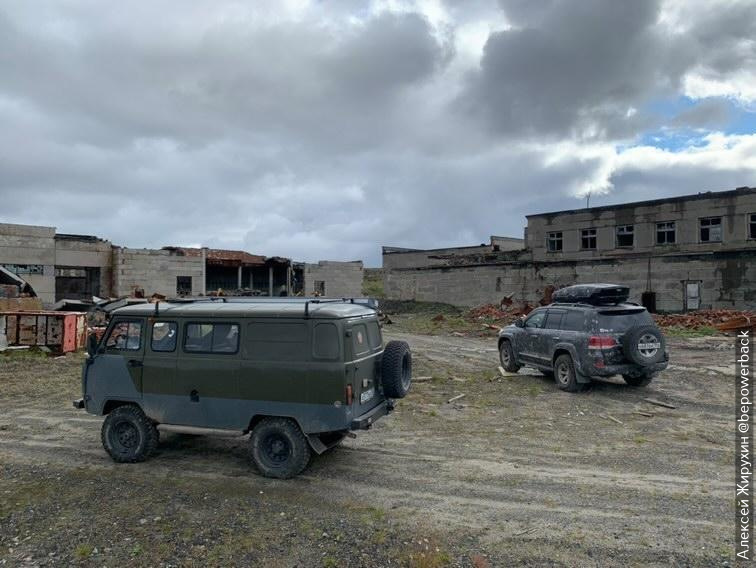

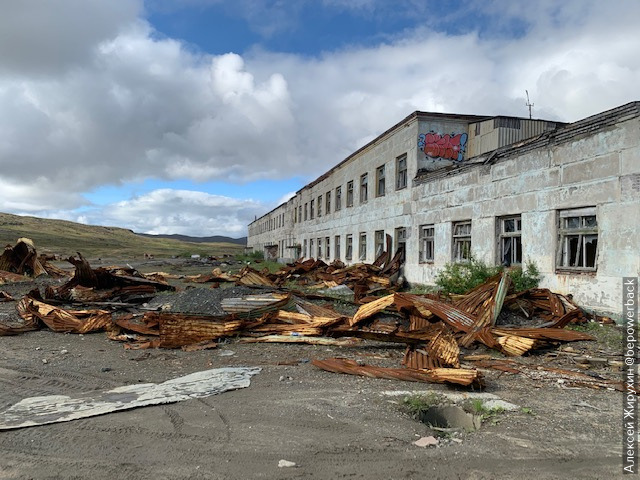

как это место выглядит на самом деле
В здании, где бурили скважину, никто и никогда на автомобиле не заезжал, в этом просто нет никакой необходимости. Также, как и писать ярким цветом «Кольская сверхглубокая», это же был секретный объект. Это как написать в военной части «Тут танки».
В-четвертых, сценаристы даже не потрудились почитать википедию, отправив главных героев на ЛИФТЕ! на глубину 12 километров, где еще располагались жилые модули и огромные пространства. В действительности диаметр верхней части скважины 92 см, а нижней части — 21,5 см и выглядит она вот так.
Глубину 12 261 м такого диаметра ученые бурили больше 20-ти лет. Представляете, сколько им бы понадобилось времени, чтобы пробурить такую глубину под шахту лифта. А еще сколько времени, чтобы его туда установить…
В-пятых, про то, как полуголая женщина бегает при температуре 200 градусов и вступает в контакт с зараженными в обычной марлевой маске и дышит спорами, думая, что не заразится, вообще молчу
В общем, не умеют наши снимать подобные фильмы, зря только потратил время и деньги. Проехаться по этим местам было намного интересней просмотра самого кино.
О моих актуальных путешествиях можете узнать из моего инстаграма
Подземное неземное
О чем рассказала самая глубокая в мире скважина
Сегодня научные изыскания человечества добрались до рубежей Солнечной системы: мы высаживали космические аппараты на планеты, их спутники, астероиды, кометы, отправили миссии к поясу Койпера и пересекли границу гелиопаузы. С помощью телескопов мы видим события, происходившие 13 миллиардов лет назад — когда Вселенной исполнилось всего несколько сотен миллионов лет. На фоне этого интересно оценить, насколько хорошо мы знаем нашу Землю. Лучший способ узнать ее внутреннее строение — пробурить скважину: чем глубже, тем лучше. Самая глубокая скважина на Земле — Кольская сверхглубокая, или СГ-3. В 1990 году ее глубина достигла 12 километров 262 метров. Если сравнить эту цифру с радиусом нашей планеты, то окажется, что это всего 0,2 процента пути до центра Земли. Но даже этого оказалось достаточно, чтобы перевернуть представления о строении земной коры.
На что похожа Кольская сверхглубокая?
Если вы представляете себе скважину как шахту, по которой можно спускаться на лифте в самые недра земли или хотя бы на пару километров, то это совсем не так. Диаметр бурового инструмента, с помощью которого инженеры создавали скважину, составлял всего 21,4 сантиметра. Верхний двухкилометровый отрезок скважины немного шире — его расширяли до 39,4 сантиметра, но все равно человеку туда никак не попасть. Чтобы представить себе пропорции скважины, лучшей аналогией будет 57-метровая швейная игла с диаметром в 1 миллиметр, немного утолщенная с одного конца.
«Кольская сверхглубокая» Министерство геологии СССР, издательство «Недра», 1984
Горизонтальная (слева) и вертикальная проекции траекторий СГ-3
Ю.Н. Яковлев et al. / Вестник Кольского научного центра РАН, 2014
Более того, было бы ошибкой воспринимать скважину как отвесную линию. Из-за того что на разных глубинах породы обладают разными механическими свойствами, бур в ходе работы отклонялся к менее плотным областям. Поэтому в большом масштабе профиль Кольской сверхглубокой выглядит как немного изогнутая проволока с несколькими ответвлениями.

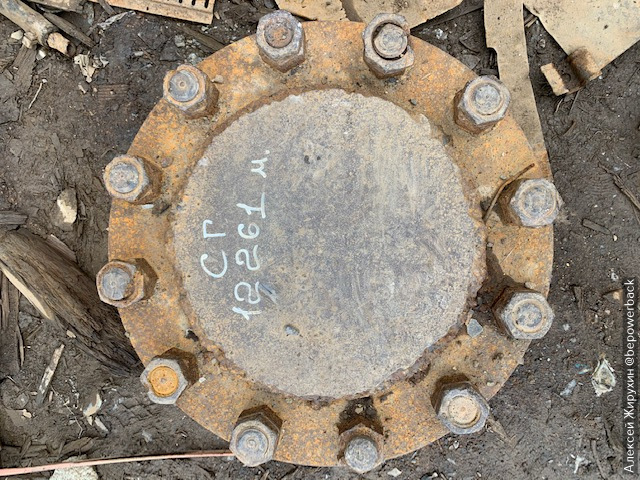

Подойдя к скважине сегодня, мы увидим лишь верхнюю часть — металлический люк, привинченный к устью двенадцатью массивными болтами. Надпись на нем сделана с ошибкой, правильная глубина — 12 262 метра.
Как бурили сверхглубокую скважину?
Для начала необходимо отметить, что СГ-3 изначально задумывалась именно для научных целей. Исследователи выбрали для бурения место, где на поверхность земли выходили древние породы — возрастом до трех миллиардов лет. Один из аргументов при разведке состоял в том, что молодые осадочные породы были хорошо изучены при добыче нефти, а глубоко в древние слои никто еще не бурил. Кроме того, здесь находились и крупные медно-никелевые месторождения, разведка которых была бы полезным дополнением к научной миссии скважины.
Буровая колонна состоит из труб, соединенных между собой. С ее помощью инженеры опускают на дно скважины инструмент для бурения, и она же обеспечивает его работу. На конце колонны устанавливали специальные 46-метровые турбобуры, приводимые в движение потоком воды с поверхности. Они позволяли вращать дробящий породу инструмент отдельно от всей колонны.
Коронки, с помощью которых буровая колонна вгрызалась в гранит, вызывают ассоциации с футуристическими деталями от робота — несколько вращающихся шипастых дисков, соединенных с турбиной сверху. Одной такой коронки хватало всего на четыре часа работы — это примерно соответствует проходу на 7-10 метров, после чего всю буровую колонну нужно поднимать, разбирать и затем опускать заново. Постоянные спуски и подъемы сами по себе занимали до 8 часов.
Даже трубы для колонны в Кольской сверхглубокой пришлось использовать необычные. На глубине постепенно растут температура и давление, и, как рассказывают инженеры, при температурах свыше 150-160 градусов сталь серийных труб размягчается и хуже держит многотонные нагрузки — из-за этого возрастает вероятность опасных деформаций и обрыва колонны. Поэтому разработчики выбрали более легкие и термостойкие алюминиевые сплавы. Каждая из труб имела длину около 33 метров и диаметр около 20 сантиметров — немного уже самой скважины.
Одна из таких крупных аварий заставила буровиков в 1984 году забетонировать ответвление скважины, достигшее глубины 12 066 метров. Бурение пришлось начать заново с 7-километровой отметки. Этому предшествовала пауза в работе со скважиной — в тот момент существование СГ-3 рассекретили, а в Москве прошел международный геологический конгресс Геоэкспо, делегаты которого посетили объект.
Как рассказывают очевидцы аварии, после возобновления работ колонна пробурила скважину еще на девять метров вниз. После четырех часов бурения рабочие приготовились поднимать колонну обратно, но она «не пошла». Буровики решили, что труба где-то «прилипла» к стенкам скважины, и увеличили мощность на подъем. Нагрузка резко уменьшилась. Постепенно разбирая колонну на 33-метровые свечки, рабочие добрались до очередного отрезка, заканчивающегося неровным нижним краем: турбобур и еще пять километров труб остались в скважине, поднять их не удалось.
Вновь достигнуть 12-километровой отметки буровикам удалось лишь к 1990 году, тогда же был установлен и рекорд погружения — 12 262 метра. Затем произошла новая авария, а с 1994 года работы на скважине были остановлены.
Научная миссия сверхглубокой
Картина сейсмических испытаний на СГ-3
«Кольская сверхглубокая» Министерство геологии СССР, издательство «Недра», 1984
Но даже с этой, казалось бы, простой (за исключением потребности поднимать этот керн с многокилометровой глубины) методикой возникали сложности. Из-за бурового раствора, — того самого, что приводил в движение бур, — керн напитывался жидкостью и изменял свои свойства. Кроме того, условия в глубине и на поверхности земли сильно различаются — образцы растрескивались от перепада давления.
На разных глубинах выход керна сильно отличался. Если на пяти километрах со 100-метрового отрезка можно было рассчитывать на 30 сантиметров керна, то при глубинах свыше девяти километров вместо столбика пород геологи получали набор шайб из плотной породы.
Микрофотография пород, поднятых с глубины 8028 метра
«Кольская сверхглубокая» Министерство геологии СССР, издательство «Недра», 1984
Среди научных результатов нашлись и прикладные — так, на небольших глубинах геологи нашли горизонт медно-никелевых руд, пригодных к добыче. А на глубине 9,5 километра обнаружился слой геохимической аномалии золота — в породе присутствовали микрометровые зерна самородного золота. Концентрации доходили до грамма на тонну породы. Впрочем, вряд ли добыча с такой глубины будет когда-нибудь рентабельна. Но само существование и свойства золотоносного слоя позволили уточнить модели эволюции минералов — петрогенеза.
Кольская сверхглубокая скважина (50 фото)
Кольская сверхглубокая скважина была заложена в честь 100-летия со дня рождения Ленина, в 1970 году. Толщи осадочных пород к тому времени были хорошо изучены при добыче нефти. Интереснее было бурить там, где вулканические породы возрастом около 3 млрд лет (для сравнения: возраст Земли оценивается в 4,5 млрд лет) выходят на поверхность. Для добычи полезных ископаемых такие породы редко бурят глубже 1—2 км. Предполагалось, что уже на глубине 5 км гранитный слой сменится базальтовым.6 июня 1979 года скважина побила рекорд в 9583 метра, ранее принадлежавший скважине Берта-Роджерс[en] (нефтяная скважина в Оклахоме). В лучшие годы на Кольской сверхглубокой скважине работало 16 исследовательских лабораторий, их курировал лично министр геологии СССР.
[ Нажмите, чтобы прочитать ] Хотя ожидалось, что будет обнаружена ярко выраженная граница между гранитами и базальтами, в керне по всей глубине обнаруживались только граниты. Однако за счёт высокого давления спрессованные граниты сильно меняли физические и акустические свойства.Как правило, поднятый керн рассыпался от активного газовыделения в шлам, так как не выдерживал резкой смены давлений. Вынуть прочный кусок керна удавалось только при очень медленном подъеме бурового снаряда, когда «излишний» газ, находясь ещё в поджатом до большого давления состоянии, успевал из породы выходить.Густота трещин на большой глубине, вопреки ожиданиям, увеличивалась. На глубине присутствовала также вода, заполнявшая трещины.
Интересно, что когда в 1984 году в Москве проходил Международный геологический конгресс, на котором были представлены первые результаты исследований скважины, то многие ученые в шутку предлагали немедленно зарыть ее, поскольку она разрушает все представления о строении земной коры. Действительно, странности начались еще на первых этапах проникновения. Так, например, теоретики еще до начала бурения обещали, что температура Балтийского щита останется сравнительно низкой до глубины, по крайней мере,на 5 километрах окружающая температура перевалила за 70 градусов Цельсия, на семи – за 120 градусов, а на глубине 12-ти жарило сильнее 220 градусов – на 100 градусов выше предсказанного. Кольские бурильщики поставили под сомнение теорию послойного строения земной коры – по крайней мере, в интервале до 12 262 метра.
«Имеем самую глубокую дыру в мире – так надо пользоваться!» – горько восклицает бессменный директор научно-производственного центра «Кольская сверхглубокая» Давид Губерман. В первые 30 лет существования Кольской сверхглубокой советские, а затем российские ученые прорвались на глубину 12 262 метра. Но с 1995-го бурение прекращено: стало некому финансировать проект. Того, что выделяется в рамках научных программ ЮНЕСКО, хватает только на поддержание буровой станции в рабочем состоянии и изучение ранее извлеченных образцов пород.
Губерман с сожалением вспоминает, сколько научных открытий состоялось на Кольской сверхглубокой. Буквально каждый метр был откровением. Скважина показала, что почти все наши прежние знания о строении земной коры неверны. Выяснилось, что Земля вовсе не похожа на слоеный пирог.
После этих публикаций Кольскую сверхглубокую скважину стали называть «дорогой в ад», утверждая, что каждый новый пробуренный километр принес несчастья стране.Говорили о том, что когда буровики вели проходку тринадцатой тысячи метров, распался СССР. Ну, а когда скважину пробурили до глубины 14,5 км (чего на самом деле не произошло), вдруг наткнулись на необычные пустоты. Заинтригованные этим неожиданным открытием, буровики спустили туда микрофон, способный работать при чрезвычайно высоких температурах, и другие датчики. Температура внутри якобы достигала 1,100 °C — был жар огненных палат, в которых, якобы, можно было услышать человеческие крики.
Эта легенда до сих пор кочует по необъятным просторам Интернета, пережив саму виновницу этих сплетен — Кольскую скважину. Работу на ней прекратили еще в 1992 году из-за недостатка финансирования. До 2008 года она находилась в законсервированном состоянии. А через год было принято окончательное решение отказаться от продолжения исследований и демонтировать весь научно-исследовательский комплекс, а скважину — «закопать». Окончательная ликвидация скважины произошла летом 2011 года.
Так что, как видите, и в этот раз ученым не удалось добраться до мантии и исследовать ее. Однако это не значит, что Кольская скважина ничего не дала науке — наоборот, она перевернула все их представления о строении земной коры.
Изменились и представления о тепловом режиме земных недр, о глубинном распределении температур в районах базальтовых щитов. На глубине более 6 км получен температурный градиент 20оС на 1 км вместо ожидавшегося (как и в верхней части) 16оС на 1 км. Выявлено, что половина теплового потока имеет радиогенное происхождение.
Земные недра содержат столь же много загадок, сколь необъятные просторы Вселенной. Именно так думают некоторые ученые, и они отчасти правы, ведь человек до сих пор точно не знает, что именно находится у нас под ногами глубоко под землей.За все время существования земной цивилизации мы смогли углубиться внутрь планеты немногим более 10 километров. Рекорд этот был поставлен еще в 1990 году и продержался до 2008 года, после чего несколько раз обновлялся. В 2008 году была пробурена наклонная нефтяная скважина Maersk Oil BD-04A, длиной 12 290 метров (нефтяной бассейн Аль-Шахин в Катаре). В январе 2011 года на месторождении Одопту-море (проект Сахалин-1) была пробурена наклонная нефтяная скважина глубиной 12345 метров. Рекорд по глубине бурения на данный момент принадлежит скважине Z-42 Чайвинского месторождения,, глубина которой составляет 12700 метров.
«На пороге преисподней»: Кольская сверхглубокая скважина
Якобы на подходе к 13-му километру приборы зафиксировали странный шум, доносящийся из недр планеты, — желтые газеты в один голос уверяли, что так звучать могут только вопли грешников из преисподней. Через несколько секунд после появления страшного звука прогремел взрыв…
В конце 70-х — начале 80-х устроиться работать на Кольскую сверхглубокую, как запанибратски называют скважину жители поселка Заполярный Мурманской области, было сложнее, чем попасть в отряд космонавтов. Из сотен претендентов выбирали одного-двух. Вместе с приказом о приеме на работу счастливцы получали отдельную квартиру и зарплату, равную двойному-тройному окладу московской профессуры. На скважине одновременно работало 16 исследовательских лабораторий, каждая — размером со средний завод. С подобным упорством землю копали только немцы, но, как свидетельствует Книга рекордов Гиннеса, самая глубокая немецкая скважина чуть ли не вдвое короче нашей.
Отдаленные галактики изучены человечеством куда лучше, чем то, что находится под земной корой в каких-то нескольких километрах от нас. Кольская сверхглубокая — своеобразный телескоп в загадочный внутренний мир планеты.
С начала XX века считалось, что Земля состоит из коры, мантии и ядра. При этом никто толком не мог сказать, где кончается один слой и начинается следующий. Ученые не знали даже, из чего, собственно, эти слои состоят. Еще каких-то 40 лет назад они были уверены, что слой гранитов начинается на глубине 50 метров и продолжается до 3 километров, а затем идут базальты. Встретить мантию ожидалось на глубине 15−18 километров. В реальности все оказалось совершенно иначе. И хотя в школьных учебниках все еще пишут, что Земля состоит из трех слоев, ученые с Кольской сверхглубокой доказали, что это не так.
Проекты путешествия в глубь Земли появились в начале 60-х сразу в нескольких странах. Бурить скважины старались в тех местах, где кора должна была быть потоньше — целью было достижение мантии. Например, американцы бурили в районе острова Мауи, на Гавайях, где, по данным сейсмических исследований, древние породы выходят под океанское дно и мантия находится примерно на глубине 5 километров под четырехкилометровой толщей воды. Увы, ни одна океанская буровая глубже 3 километров не пробилась. Вообще, почти все проекты сверхглубоких скважин мистическим образом заканчивались на трехкилометровой глубине. Именно в этот момент с бурами начинало происходить что-то странное: то они попадали в неожиданные сверхгорячие области, то их как будто откусывал какой-то невиданный монстр. Глубже 3 километров прорвались всего 5 скважин, из них 4 — советские. И только Кольской сверхглубокой было суждено преодолеть отметку 7 километров.
Первоначальные отечественные проекты также предполагали подводное бурение — в Каспийском море или на Байкале. Но в 1963 году ученый-буровик Николай Тимофеев убедил Государственный комитет по науке и технике СССР в том, что нужно создать скважину на континенте. Хотя бурить придется несравненно дольше, полагал он, скважина будет куда ценнее с научной точки зрения, ведь именно в толще континентальных плит в доисторические времена происходили самые значительные перемещения земных пород. Точку бурения выбрали на Кольском полуострове не случайно. Полуостров расположен на так называемом Балтийском щите, который сложен из самых древних известных человечеству пород.
Многокилометровый срез пластов Балтийского щита — наглядная история планеты за последние 3 миллиарда лет.
Внешний вид Кольской буровой способен разочаровать обывателя. Скважина не похожа на шахту, которую рисует нам воображение. Никаких спусков под землю, в толщу уходит только бур диаметром чуть больше 20 сантиметров. Воображаемый разрез Кольской сверхглубокой скважины выглядит как тонюсенькая иголочка, пронзившая земную толщу. Бур с многочисленными датчиками, находящийся на конце иголочки, поднимают и опускают в течение нескольких дней. Быстрее нельзя: прочнейший композитный трос может оборваться под собственным весом.
Что происходит в глубине, доподлинно неизвестно. Температура окружающей среды, шумы и прочие параметры передаются наверх с минутным запаздыванием. Тем не менее, бурильщики рассказывают, что даже такой контакт с подземельем может не на шутку испугать. Звуки, доносящиеся снизу, и впрямь похожи на вопли и завывания. К этому можно добавить длинный список аварий, преследовавших Кольскую сверхглубокую, когда она достигла глубины 10 километров. Дважды бур доставали оплавленным, хотя температуры, от которых он может расплавиться, сравнимы с температурой поверхности Солнца. Однажды трос как будто дернули снизу — и оборвали. Впоследствии, когда бурили в том же месте, остатков троса не обнаружилось. Чем были вызваны эти и многие другие аварии, до сих пор остается загадкой. Впрочем, вовсе не они стали причиной остановки бурения недр Балтийского щита.
12 000 метров открытий и немного чертовщины
«Имеем самую глубокую дыру в мире — так надо пользоваться!» — горько восклицает бессменный директор научно-производственного центра «Кольская сверхглубокая» Давид Губерман. В первые 30 лет существования Кольской сверхглубокой советские, а затем российские ученые прорвались на глубину 12 262 метра. Но с 1995-го бурение прекращено: стало некому финансировать проект. Того, что выделяется в рамках научных программ ЮНЕСКО, хватает только на поддержание буровой станции в рабочем состоянии и изучение ранее извлеченных образцов пород.
Губерман с сожалением вспоминает, сколько научных открытий состоялось на Кольской сверхглубокой. Буквально каждый метр был откровением. Скважина показала, что почти все наши прежние знания о строении земной коры неверны. Выяснилось, что Земля вовсе не похожа на слоеный пирог. «До 4 километров все шло по теории, а дальше началось светопреставление», — рассказывает Губерман. Теоретики обещали, что температура Балтийского щита останется сравнительно низкой до глубины по крайней мере 15 километров. Соответственно, скважину можно будет рыть чуть ли не до 20 километров, как раз до мантии. Но уже на 5 километрах окружающая температура перевалила за 700C, на семи — за 1200C, а на глубине 12 жарило сильнее 2200C — на 1000C выше предсказанного. Кольские бурильщики поставили под сомнение теорию послойного строения земной коры — по крайней мере, в интервале до 12 262 метра. В школе нас учили: есть молодые породы, граниты, базальты, мантия и ядро. Но граниты оказались на 3 километра ниже, чем рассчитывали. Дальше должны были быть базальты. Их вообще не нашли. Все бурение прошло в гранитном слое. Это сверхважное открытие, ибо с теорией послойного строения Земли связаны все наши представления о возникновении и размещении полезных ископаемых.
Были и почти фантастические сенсации. Когда в конце 70-х годов советская автоматическая космическая станция привезла на Землю 124 грамма лунного грунта, исследователи Кольского научного центра установили, что он как две капли воды похож на пробы с глубины 3 километров. И возникла гипотеза: Луна оторвалась от Кольского полуострова. Теперь ищут, где именно. Кстати, американцы, которые привезли с Луны полтонны грунта, так ничего толкового с ним и не сделали. Поместили в герметичные контейнеры и оставили для исследований будущим поколениям.
«Когда меня об этой загадочной истории стали расспрашивать в ЮНЕСКО, я не знал, что ответить. С одной стороны, чушь собачья. С другой — я, как честный ученый, не мог сказать, что знаю, что же именно у нас произошло. Был зафиксирован очень странный шум, потом был взрыв… Спустя несколько дней ничего такого на той же глубине не обнаружилось», — вспоминает академик Давид Губерман.
Совершенно неожиданно для всех подтвердились прогнозы Алексея Толстого из романа «Гиперболоид инженера Гарина». На глубине свыше 9,5 километров обнаружили настоящий кладезь всевозможных ископаемых, в частности золота. Настоящий оливиновый слой, гениально предсказанный писателем. Золота в нем 78 граммов на тонну. Кстати, промышленная добыча возможна при концентрации 34 грамма на тонну. Возможно, уже в недалеком будущем человечество сумеет воспользоваться этим богатством.
Я так понимаю, это срисовано было с автора? 🙂
Рен-ТВ на пикабу появилось? А цифры в википедии хотя бы проверить религия запрещает?
«Но уже на 5 километрах окружающая температура перевалила за 700C, на семи — за 1200C, а на глубине 12 жарило сильнее 2200C — на 1000C выше предсказанного»
В действительности глубина, на которой остановилось бурение, составила 12 262 метра с зафиксированной температурой в районе 220 °C
Метан + высокая температура + воздух с буром. Мог кислород попасть на такую глубину и контактировать со взрывоопасным газом?
Высокие температуры + воздух + длинная тонкая «труба». Если не ошибаюсь, так работают органы?
А от этих россказней про демонов даже как-то противно. Портит впечатление от статьи 🙁
Меня до сих поражает то, что на глубине 50 метров есть подземные реки.
Скважины бурят, и чистая водичка фонтаном.
Артур Конан Дойль, «Когда Земля вскрикнула»
Кстати, на счет шума, взрыва на Пикабу был пост с этим видео https://youtu.be/xLWDyiZ3B6Q
Мдя. Столько желтухи.
Автор вот этой строчки хоть таблицу Менделеева видел? я уже молчу про уроки физики и температуру плавления металов.
Дважды бур доставали оплавленным, хотя температуры, от которых он может расплавиться, сравнимы с температурой поверхности Солнца
самый стойкий метал вольфрам начинаем плавиться при 3300 градусах.
дальше этих строк понимаешь что читаешь бред сивой кобылы.
Сейчас-то продолжать бурить не планируют?
В Верхней Туре сверхглубокая в 2 раза меньше, закрыли в 2005
Насколько я понимаю, данная статья написана на основе этой+мистика и желтуха
Статья опубликована в журнале «Популярная механика» (№1, ноябрь 2002).
Вот такой хуетой журналы, призванные просвящать, занимались с 80-х
Кстати, промышленная добыча возможна при концентрации 34 грамма на тонну
Где бы такие месторождения найти) Сейчас перерабатывают руды с содержанием по 2-3 грамма на тонну максимум
у нас в обьеденении есть шахта глубиной около 1,3км. да, там жарко, но не больше 50°
как жаль, что усилия были потрачены зря. Ибо пласты находящиеся в районе места забоя идут под углом в районе 45 градусов, и те керны поднятые на поверхность были идентичны породе, которая находилась на том же расстоянии по поверхности,что и глубина)))
Для лиги лени)Почти слово в слово)
демоны ахах, они наверное еще и ангелов видят на облаках когда самолетом летают
Спасибо за статью, очень познавательно!
поражает что наука построена на одних предположениях,а когда практики предоставляют факты и доказательства-наука их называет лжецами. уже в 1983 году доказали опытным бурением строение земли и её возраст-так почему не заявили об этом и не написали новые учебники.непонятно зачем скрывать это.
Самоликвидируйтесь или за вас это сделает модератор.
В Южном Казахстане тепло, говорили они.
Я: Андрей, привет, как у вас дела? Сколько метров пробурили?
А: Дела нормально, все живы-здоровы, нисколько не пробурили.
Я: 0_о из-за чего на этот раз простой?
А: Я тебе фотками отвечу, вопросы отпадут)
Когда отправил свой пост не в ту лигу/сообщество
Давным давно, один из моих подписчиков, ник не помню, просил меня сделать раскадровку на тему-когда ошибся лигой и выложил свой пост не туда. Не знаю, подписан ли ты на меня до сих пор, но держи.
Техника, технология и результаты бурения Кольской СГ—3. Часть 2.
По странному стечению обстоятельств на Пикабу в последнее время тема бурения Кольской сверхглубокой скважины уже прям примелькалась, да и одна и та же информация преподносится публике просто в разном изложении. Ну что ж, попробую немного освежить эту тему и, заодно, данным постом ответить на ряд вопросов, которые видел в комментариях к предыдущим постам. Первая часть https://pikabu.ru/story/tekhnika_tekhnologiya_i_rezultatyi_b.
Давайте посмотрим на развертку по затратам времени строительства СГ—3
Как вы помните, строительство скважины условно поделено на два этапа — двумя разными буровыми установками, и переход между двумя этапами составил аж 1 год и 4 месяца! Это время демонтажа и демобилизации старой установки и мобилизация с вышкомонтажными работами новой БУ—15000.
Из приведённой таблицы наиболее интересны затраты времени на работы по бурению основного ствола, время на ликвидацию аварий и осложнений и время на бурение обходных стволов (когда возникшая авария не позволяет дальше вести бурение по текущему стволу — к теме о 5км труб в скважине). Однако картина не будет полной без ещё некоторых данных.
Поинтервальные показатели бурения СГ—3
Вот теперь информации для анализа более чем достаточно. Для себя я сделал несколько очевидных выводов, а именно:
1. Несмотря на высокую (в сравнении) коммерческую и механическую скорость бурения на первых этапах строительства скважины, сказывался явный недостаток опыта работ в данных условиях — об этом говорит огромное количество заклинок, и слабоподготовленная технико—технологическая база — это аварии с элементами компоновок и бурильными трубами.
2. Невероятная тенденция снижения количества аварий с элементами КНБК и трубами на этапах бурения 2 и 3 стволов СГ—3 показывает, какой мощный виток в развитии получило отечественное бурение, технически и технологически шагнув далеко вперёд.
3. Бурение СГ—3 — Яркий пример того, как сильно была развита инженерная мысль в СССР.
Далее рассмотрим скважинные условия, в которых работало оборудование и инструмент, тут же можете найти ответы на свои вопросы (объемы скважины, нагрузки, забойные температуры и т.д.)
По примерным подсчетам итоговый объём скважины, с учетом коэффициента кавернозности, достигал под 900 м3 (но это вообще не точно), а буровой раствор временами был очень горяч. Бедные помбуры, наверное, в ЦСГО ходили в одних трусах.
А типовые формы сечения скважины обусловлены анизотропией горных пород и наличием естественного искривления скважины
Получается, что многокилометровая колонна бурильных труб частично лежит на стенке скважины, постоянно шевелясь, периодически вращаясь и выкапывая под собой желоб. Временами это приводило к осыпям и обвалам стенок скважины, прилипанию и заклинке колонны труб и КНБК. Как следствие — затраты времени на ликвидацию аварии или перебур ствола.
Количество аварий с бурильной колонной
Слом по какой либо части трубы практически 100% означает, что колонна из скважины поднималась не полностью.
Нагрузки при бурении и характеристика износа бурильных труб
Ну и самое главное, работая в столь непростых условиях, прямо по месту, в цехах буровой разрабатывались и создавались новые типы резьбовых соединений и изготавливались бурильные трубы. Проблемы решались по мере их поступления, благо на это было отведено аж 22 года. Насколько я знаю, во многом благодаря бурению СГ—3, получили своё развитие бурильные трубы ЛБТПН (облегчённые из алюминиевого сплава).
По итогу работы множества инженеров на СГ—3 была подобрана и даже частично создана подходящая конструкция бурильной колонны, элементы которой поинтервально соответствовали скважинным условиям.
В заключении хотелось бы ещё раз подчеркнуть уникальность проекта СГ—3 и его значимость для развития отечественного бурения. Учитывая, как сейчас все завязано на зарабатывании баблишка, боюсь, в нашу бытность подобных проектов нам больше не увидеть. Всем спасибо за внимание!
Техника, технология и результаты бурения Кольской СГ—3. Часть 1.
Привет всем пикабушникам!
Приятно видеть, что пост https://pikabu.ru/story/kolodets_v_ad_6153358 @zizi5566 про бурение Кольской сверхглубокой СГ—3 вызвал у многих интерес к теме строительства скважин. Пришлось даже зарегистрироваться на Пикабу после долгих лет созерцания со стороны и попробовать накатать свой первый пост. Поговорим о технико—технологических аспектах проекта СГ—3, немного раскроем Пикабушникам глаза на процесс строительства скважин, научимся называть вещи своими именами:) Информации будет много.
В прошлом году, по счастливой случайности, ко мне в руки попал материал, собранный и консолидированный главным инженером проекта СГ—3. Он и по сей день ведёт активную трудовую деятельность, является к.т.н., и имеет множество патентов. Далее приведу цитату главного инженера Владимира Соломоновича Басовича в переписке (не со мной): «К сожалению, вся работа по бурению и исследованиям Кольской сверхглубокой скважины проходила под грифом секретности и я, как один из руководителей технологической и технической частей этой работы был персоной особой секретности. Поэтому, все публикации были запрещены, а то что делалось и защищалось диссертациями были в закрытом режиме. После 95 года нас частично рассекретили и мне приходилось много выезжать по буровым предприятиям с лекциями по СГ-3. В основном это были заграничные поездки Мне приятно, что Вас заинтересовала моя 25-летняя деятельность на Кольской сверхглубокой. Отправляю свою краткую презентацию с которой я выступал за границей. Может быть она как-то удовлетворит Вашу любознательность.»
Оффтоп: пост начал создаваться в Барнаульском Федеральном центре травматологии, ортопедии и эндопротезирования и на этом моменте меня позвали на операцию Банкарта, все прошло удачно, и вот, спустя пару десятков часов, продолжаю, медленно и одной рукой;)
Этапы от разработки проекта до начала бурения заняли целых 10 лет! Так в 1960 году были разработаны научные предложения, в 1965—66 году разработана научная программа бурения и исследований, в 1966 году получено постановление ЦК КПСС и СМ СССР об изучении земной коры сверхглубоким бурением, в 1967 году создан межведомственный совет при ГКНТ СССР. Только в 1968 году появился рабочий проект на 1—й этап бурения, и, наконец, в 1970 году начато бурение скважины СГ—3.
Перед буровиками, геологами и геофизиками был поставлен целый ряд задач, большинство из которых были выполнены:
—Изучить глубинное строение никеленосного Печенгского комплекса и архейского кристаллического основания;
— Выяснить геологическую природу сейсмических границ и разделов в континентальной коре;
— Получить информацию о вещественном составе;
— И то, что удалось осуществить более чем — создать и усовершенствовать новую технику и технологии сверхглубокого бурения.
А вообще, когда-то я слышал, что главной целью минимум было дойти до базальтов, а максимум — до мантии Земли, что пока так и не удалось сделать.
Уточнённый разрез Земной коры по данным сверхглубокого бурения
Говоря о науке строительства скважин, нельзя не сказать о буровых установках, с которых велись работы. Для бурения СГ—3 заводом «УРАЛМАШ» были разработаны две уникальные буровые установки, соответственно для работ в два этапа. Различаются буровые установки по условной глубине бурения, максимальной грузоподъёмности, типу привода и т.д. 1—й этап бурения до 7263м осуществлялся с БУ «УРАЛМАШ—4Э», 2—й этап до 12262м с БУ «УРАЛМАШ—15000».
Далее приведена планируемая и фактическая конструкция СГ—3. Что такое «направление», «кондуктор» и «обсадная колонна» можно найти в интернете, кратко для ЛЛ — все это металлические обсадные трубы разного диаметра, марки стали и типа резьб, спускаемые в скважину для крепления её стенок (цементированием между стенкой скважины и наружней стенкой трубы).
Ну а далее познакомимся с типовыми КНБК (компоновка низа бурильной колонны, так сказать рабочие органы непосредственно способствующие бурению) для бурения скважины СГ—3. Вероятнее всего, количество, номенклатура, типоразмер элементов КНБК и место их установки менялось в зависимости от текущих обстоятельств. На картинке лишь схематично.
Обратите внимание на 1 элемент под названием «долото» и запомните раз и навсегда — то, что называют буром — это долото! «Бур» может входить в название других элементов, например «турбобур» который является двигателем, вращающим долото. Или «бурголовка», о ней ниже.
А забойный двигатель служит для вращения долота без вращения всей многокилометровой колонны бурильных труб используя энергию промывочной жидкости (рабочий орган — многоступенчатая турбина).
Первый тип КНБК используется для сплошного бурения без отрыва от забоя, когда не стоит других целей, кроме углубления скважины.
Второй тип КНБК используется для бурения с отбором керна (горные породы цилиндрической формы в виде цельного столбика, извлекается на поверхность вместе с КНБК для изучения и уточнения геологических данных). Вот тут вместо долота используется бурголовка с центральным отверстием для захода керна.
Третий тип КНБК, насколько я понимаю, необходим для снижения зенитного угла и выхода на вертикальный профиль после естественного искривления (анизотропия, переслаивание, пропластки) или после зарезки нового ствола после аварии.
Ну и схемки применяемого породоразрушающего инструмента (долот, бурголовок и расширителей). Если интересно по шифру можете погуглить и посмотреть, как они выглядят визуально.
Чтобы потом не возвращаться назад, сразу приведу несколько примеров для осознания вышенаписанного.
Пример 1 — спуск обсадной колонны и физический эффект (силы сопротивления движению бурильных труб)
Пример 2 — приборы контроля зенитного угла (угол отклонения от вертикали) при бурении СГ—3
Пример 3 — керн из Кольской сверхглубокой скважины и размер кернохранилищща!
Пример 4 — Вид на роторную площадку (основное место работы буровой бригады)
Пример 5 — Вид на насосный блок (УНБ—1250)
Уважаемые Пикабутяне, так как пишу впервые, с одной рукой и с планшета, а объём информации выложен даже меньше половины, предлагаю на этом пока остановиться. Посмотрим на результат и Вашу реакцию, если удалось подогреть интерес к данной теме, то вторая часть будет содержать самую сочную информацию в виде таблиц и графиков с результатами, где многие из вас найдут ответы на свои вопросы.
