Как выглядит стартер на уазике
Замена старого стартера на редукторный.
В последнее время всё чаще и чаще стал капризничать стартер. Ключ на старт, жужжит, а не схватывает. Ранее уже был приобретен редукторный стартер производство Россия.
Снятие старого стартера еще то удовольствие. Добраться до гаек крепления еще кое как, а вот крутить из, что нижнюю из под машины, что верхнюю из моторного отсека, настоящий секас. Ключ рожковый перемещается не более чем на 5градусов. Накидной и головку на них не вкорячить, мешают отливы на стартере.
Со стороны моторного отсека для удобства доступа был снят трамблер. Итак старый стартер снят.
При внешнем осмотре особой грязи и повреждений не обнаружил. Люфтов на валу нет. Снял втягивпющее, однако разобрать его не смог. На одном месте присутствует пайка, видимо еще и твердым оловом. Почистил стакан и цилиндр, хотя особой коррозии и грязи на них не было.
На этом и остановился со старым стартером, хотя была надежда отремонтировать. Добуду паяльник помощнее и продолжу ремонт.
Ставить/снимать редукторный стартер на много сподручнее. На гайки лезет уже и накидной ключ и головка на 19. Короче установка нового стартера не напрягла.
Установил трамблер на место, и ключ на старт. Работает редукторный стартер не привычно, типа Вжиииииккккк! Старый стартер буду восстанавливать. И возвращать в зад. Машинка ходит по грязям в большей части, и лишние редукторы снизу машинки думаю долго не протянут, но может я и ошибаюсь.
Стартер вроде заводской, прошёл ОТК, вся атрибутика на доках есть.
Устройство стартера УАЗ и руководство по его ремонту
Стартер УАЗ — это механизм, который необходим для запуска силового агрегата транспортного средства.
Устройство
Устройство стартера включает в себя следующие детали и механизмы:
Во время поворота ключа в замке зажигания реле электрического стартера направляет поток напряжения на реле втягивающего типа, которое переводит шестерню в зацепление с венцом маховика и активирует вращение пускового устройства, подавая на него питание от аккумуляторов. При повороте ключа зажигания в другое положение реле отключает питание от стартера.
У втягивающего реле есть две катушки. Одна потребляет большее количество тока, чем другая. Катушка с большим количеством тока срабатывает только в момент активации работы стартерного устройства, а вторая помогает удерживать сердечник системы зажигания.
После того как срабатывает втягивающее реле, на корпус стартера подается питание от аккумуляторных батарей. В этот момент на обоих выводах катушки втягивающего типа находится положительный потенциал.
Неисправности и ремонт
Для того чтобы правильно отремонтировать механизм запуска силового агрегата, необходимо определить причину поломки.
К основным причинам выхода из строя этого механизма относятся:
Перед тем как начать ремонтировать электрический стартер, необходимо установить транспортное средство на специальную платформу или смотровую яму и отключить силовой агрегат.
Неисправности и ремонт стартера УАЗа своими руками:
Схема подключения реле стартера
Реле стартера находится на монтажном блоке предохранительных устройств. Полная цветная схема подключения есть в руководстве по эксплуатации транспортного средства.
Для того чтобы подключить реле электрического стартера, необходимо соединить провод транспорта с клеммой пускового механизма. После этого плюс передается через генераторную установку на замок зажигания. После того как контакты сомкнуты, замыкается катушка реле промежуточного типа.
Замена втулок и сборка стартера
Для того чтобы выполнить замену втулок стартера, необходимо демонтировать аккумуляторную клемму, а затем отсоединить два провода от втягивающего реле. После этого открутить все крепежные элементы, при помощи которых пусковое устройство крепится к блоку сцепного механизма.
Затем отсоединить корпус втягивающего реле, убрав два болта. После этого снять ротор с пластины бендикса и при помощи гаечного ключа снять заднюю крышку стартера. Стопорное кольцо убирается при помощи отвертки плоского типа. Нужно открутить две гайки, которые находятся на шпильках, убрать износившуюся втулку из посадочного места и установить новую.
Для сборки стартера необходимо выполнить следующие действия:
Замена стартера
Замена стартера на УАЗе проводится только на смотровой яме.
Для начала необходимо убрать клеммы с аккумуляторных батарей, вытащить аккумулятор из корпуса транспортного средства, демонтировать воздушный фильтрующий элемент и открутить кронштейн, на котором расположен патрубок охлаждающей системы двигателя.
После этого можно приступать к отключению всех проводов, которые идут от аккумулятора. Для этого необходимо при помощи гаечного ключа отвернуть крепежную гайку, которая фиксирует положительный вывод, а затем убрать провод, который подводит к управляющим контактам реле втягивающего типа.
Затем нужно открутить нижнюю гайку, используя ключ на 13, и убрать верхние болты. Устройство следует отвести за корпус в сторону пассажирского сиденья, это поспособствует тому, что бендикс выйдет из посадочного места возле маховика.
Вытаскивать старый механизм необходимо через верх. После этого можно устанавливать новый механизм. Сборка системы осуществляется в обратном порядке.
Если на УАЗе установлен силовой агрегат, оборудованный 16 клапанами, то рекомендуется для начала демонтировать правое переднее колесо и усилительное устройство коллектора выхлопной системы, а также заднюю опору мотора.
Сколько стоит стартер и его ремонт
Средняя стоимость электрического пускового механизма на автомобиль УАЗ составляет 5700 руб. Ремонт этого оборудования в среднем обойдется в 3000 руб.
Ремонт стартера
Капитальный ремонт мотора кроме основных моментов выявляет множество сопутствующих.
Каждый навесной элемент двигателя моей машины в той или иной степени изношен. Поэтому придётся всё перебирать и приводить в исправное состояние.
Добрался до стартера.
Ещё весной, когда машина была с мотором, при запуске стартер издавал ужасные звуки. Внешне он не производил впечатление детали, которую стоит ремонтировать.
Кроме того прикручен к двигателю он был на полтора болта, видимо, от этого и «звучал». В дальнейшим буду следить за этим.
Решил чинить сам.
Первым делом нужно было всё разобрать, почистить и найти болячки.
Сначала проверил целостность обмоток ротора и статора.
Раз по сути стартер это электромотор, то замена щёток ему не помешает.
С заменой втулок было более интересно.
Та втулка, что расположена в щёточном узле практически не имела износа. В двух других вал пролетал со свистом. Втулки надо менять.
Комплект новых — 70 рублей. В чем подвох? Если они такие дешёвые, то почему все сочувственно вздыхают при словах «стартер, втулки, замена»? Просто, кроме замены их нужно развернуть до нужного размера, подогнать под вал, учитывая допуск на расширение. Комплект развёрток по цене нового стартера. Не вариант.
Автоэлектрик, кивнув головой, пообещал «завтра» заменить и развернуть за 500 рублей. Это устраивало. В итоге «завтра» он заменил и развернул мне только втулку на колоколе. За 250. Типа «среднюю никто не меняет и она нафиг не нужна, да и развёрток таких не бывает.»
Я с таким подходом к ремонту не согласился и решил доделать самостоятельно.

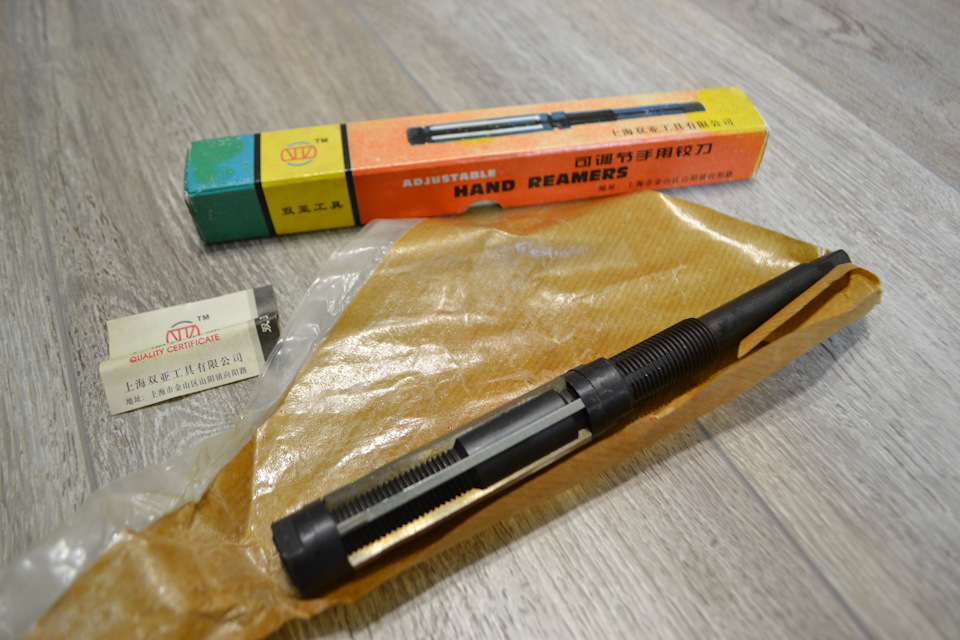

Заказал на али развёртку 21-23. По цене около 900 рублей, что почти в три раза дешевле отечественной.
Чуть позже закажу себе развёртку поменьше, для ремонта крайних втулок, на будущее. Ну и для подгона втулок на шатунах развёртка 23-26 тоже будет оттуда.
Внешний диаметр новой втулки на миллиметр больше посадочного места. Но, если взять увесистый молоток и хорошенько им ударить, то…
Поэтому, наверно, втулки и дешёвые. 😀😀😀
Уже из второго комплекта втулку я сначала обточил снаружи на мелком наждаке. Медленно, не торопясь, чтобы равномерно и не сточить лишнего.
Теперь, своей волшебной китайской развёрткой, я аккуратно подогнал размер до необходимого.
Дальше осталось только собрать все новые запчасти: бендикс, вилку, опорное кольцо, щётки. Заменить все старые ржавые винты на новые.
Отдельно хочу про бендикс. В магазине мне предложили два. На выбор. Заводской и китайский. Заводской 850 рублей, китайский — 780. Рассмотрев внимательно оба я выбрал китайский. Не из-за цены. Тот, что назвали заводским, выглядел как… …как-то плохо. Грани на шлицах с наплывами, втулка явно требует доработки и подгонки, так как имеет нахлёст. Это п*****!
Короче, очень печально, что запчасти на НАШИ машины китайцы делают лучше нас самих.
Стартер УАЗ 469
Так как раздел о ремонте УАЗ только открылся, нужно его обновлять. Так что сорри, сегодня снова техническая статья! 🙂 Решил по-тихонечку изучать узлы автомобиля УАЗ. Самые сложные из них, как мне- это узлы системы зажигания. Я решил начать со стартера УАЗ. Итак, что нам рассказывают мудрые сайты…
Схема стартера УАЗ
Стартер 42.3708: 1 – крышка со стороны привода; 2 – поводковое кольцо; 3 – упорное кольцо; 4 – замковое кольцо; 5 – привод; 6 – якорь; 7 – корпус; 8 – щетка; 9 – траверса; 10 – упорная шайба; 11 – регулировочная шайба; 12 – стопорная шайба; 13 – крышка со стороны коллектора;
14 – контактный болт; 15 – контактная пластина; 16 – крышка реле; 17 – возвратная пружина; 18 – шток; 19 – якорь реле; 20 – компенсирующая пружина; 21 – буферная пружина; 22 – шестерня; 23 – винт М5х14; 24 – гайка стяжной шпильки; 25 – винт М6х16; 26 – гайка М8; 27 – ввод катушек реле;
28 – винт М6х30; 29 – рычаг; 30 – гайка М8; 31 – ось рычага
Схема включения в цепь стартера
Схема включения стаpтеpа: 1 – выключатель «массы»; 2 – аккумулятоpная батаpея; 3 – дополнительное pеле стаpтеpа; 4 – выключатель (замок) зажигания; 5 – вольтметр; 6 – контактный диск; 7 – втягивающая обмотка;
8 – удеpживающая обмотка; 9 – тяговое pеле стаpтеpа; 10 – стаpтеp
Стартер 42.3708 или 4211.3708–01 с электромагнитным тяговым реле и рычажным приводом с роликовой муфтой свободного хода установлен с левой стороны двигателя (по ходу автомобиля). Схема включения стартера показана на второй картинке
Технические данные и характеристики стартера
Периодически выполняйте работы по обслуживанию стартера:
1. Проверьте состояние зажимов, не допуская их загрязнения и ослабления крепления.
2. Снимите защитный кожух и осмотрите коллектор, при необходимости устраняйте неисправности.
3. Откройте крышку 13 (см. первую картинку) со стороны коллектора, осмотрите и при необходимости зачистите контактные поверхности, после чего продувайте сжатым воздухом.
4. При необходимости подтяните стяжные болты корпуса стартера.
5. Проверьте крепление стартера к картеру сцепления.
6. При эксплуатации автомобиля в тяжелых условиях снимите стартер для очистки привода и муфты свободного хода от грязи.
Через каждые 32 000 км пробега автомобиля выполните следующие работы по обслуживанию стартера:
1. Снимите стартер с двигателя.
2. Проверьте состояние коллектора и щеток. Убедитесь, что щетки не заедают в щеткодержателях. При высоте щеток менее 6 мм замените их.
3. Разберите стартер. Изношенные детали замените.
4. При сборке смажьте подшипники и цапфы вала моторным маслом. Шлицевую часть вала, втулки отводки привода, пальцы и ось рычага слегка смажьте смазкой Литол–24
Когда искал, почему стартер может не работать, нашел вот такую картинку из руководства по эксплуатации автомобилей УАЗ.
Стартер УАЗ 469: устройство и ремонт
Автомобильный стартер УАЗ 469 выполняет важнейшую миссию. Он принимает на себя зарядный ток от аккумуляторной батареи (АКБ) и осуществляет запуск двигателя автомобиля. До появления стартера мотор запускали специальной стальной ручкой. Через решетку радиатора двумя зацепами она вставлялась в храповик, соединенный с коленчатым валом. Вращая ручку по часовой стрелке, водитель раскручивал коленчатый вал. В этот момент карбюратор всасывал бензин, катушка зажигания подавала искру на свечи, мотор заводился.
Стартер УАЗ 469
Силовые агрегаты для российских машин УАЗ 469 производят два предприятия. Это Ульяновский и Заволжский моторные заводы. Комплектация двигателей стартерами в обеих компаниях осуществляется ООО «Прамо-Электро», г. Ржев Тверской области. Отсюда моторостроители получают стартер УАЗ 469 под заводским каталожным номером 42.3708.
Стартер автомобиля УАЗ-469 является электрическим мотором, потребляющим постоянный ток. В нем расположена обмотка последовательного возбуждения. Установлено электромагнитное тяговое реле и привод с муфтой свободного хода. Устанавливается он слева на двигателе.
Сейчас ржевский завод освоил выпуск более современного прибора. Усовершенствованный автомобильный стартер получил новый каталожный номер 4211.3708-01. Водитель включает стартер замком зажигания дистанционно. Поворачивая ключ в замке зажигания, он тем самым замыкает цепь постоянного тока.
Электрическая энергия от аккумулятора начинает поступать на его первичную обмотку, возбуждая ее. Одновременно втягивающее реле толкает рабочую шестерню. Она входит в зацепление с зубчатым маховиком двигателя, совершая вращательное движение. Маховик раскручивается, все рабочие органы приходят в движение, силовой агрегат запускается.
Устройство
Стартер УАЗ 469 под номером 42.3708 состоит из следующих элементов:
Схема подключения стартера
Схема подключения стартера УАЗ 469 42.3708 в бортовой цепи автомобиля:
Технические характеристики
Направление вращения правое.
Номинальное напряжение 12 В.
Мощность при питании от аккумуляторной батареи емкостью 60 А·ч 1,2 кВт 1,65 л.с.
Холостой ход при 20 °С:
Полное торможение при 20°С:
Обслуживание стартера УАЗ 469
Обслуживание стартера УАЗ 469:
1. Периодическая проверка состояния прижимов на контактах с целью недопущения их ослабления, попадания пыли, грязи, возникновения коррозии, окисления.
2. Осмотреть коллектор, снять кожух защиты. Устранить выявленные дефекты, почистить контакты, смазать смазкой Литол.
3. Открыть крышку 13, проверить все элементы. Зачисть контакты, продуть сжатым воздухом.
4. Подтянуть болты крепления стартера УАЗ 469.
5. Эксплуатируя транспортное средство в лесу, карьере, сельской местности, необходимо периодически демонтировать стартер УАЗ 469, почистить металлической щеткой от пыли, грязи, налета.
10000 км
Проверить стартер УАЗ 469, произвести ТО-1 со следующими регламентными операциями:
2.При необходимости подтянуть ослабевшие соединения.
3.Необходимо помнить, что нарушение плотности прилегания провода от аккумуляторной батареи к стартеру приводит к увеличению переходного сопротивления в его цепи.
4.Как следствие, это снижает мощность, ухудшает запуск.
30000 км
Проверить стартер УАЗ 469, выполнить ТО-2 с проведением операций:
1.Демонтировать ленту защиты.
2.Сжатым воздухом продуть коллектор.
3.Проверить щетки и коллектор.
Один раз каждый год, но не реже 25 000-30 000 км пробега авто, необходимо снимать стартер УАЗ 469. Его следует разобрать, тщательно протереть и продуть детали сжатым воздухом. При выявлении дефектных деталей, узлов, механизмов заменить их новыми или отремонтировать. Собрать, отрегулировать, произвести контрольную проверку.
Ремонт стартера УАЗ 469 своими руками
Выполняя ремонт стартера УАЗ 469 своими руками необходимо произвести действия по демонтажу, очистке, замене изношенных деталей, последующему монтажу и регулировке, описанные ниже.
Снятие и установка стартера
Разборка стартера производится в следующей последовательности:
Сборка осуществляется в обратной последовательности.
Корпус
Проверить лампой контрольной, не замыкают ли на корпус катушки в обмотке возбуждения. Один из ее проводов соединить с корпусом, второй подключить к выводу. Лампа загорелась – значит, повреждена изоляция. Для устранения данного дефекта необходимо сразу же пронумеровать полюса, открутить крепежные винты, снять катушки.
Поврежденные места обмотать новым слоем изоляционного материала. Закрепить полюса на штатных местах. Накернить головки винтов, чтобы предотвратить самопроизвольное выкручивание.
Крышка со стороны коллектора
Проверить лампой контрольной замыкание на корпус изолированных держателей щеток. При обнаружении замыкания заменить изолирующую прокладку. Также следует проверить заклепочную втулку. Внутри стаканов щетки должны двигаться легко, без усилия. Проверить подшипниковую втулку, расположенную в крышке. Изношенную втулку заменить.
Ротор
Ротор проверяется либо специальным прибором, либо контрольной лампой. Цель проверки – выявить, нет ли замыкания роторной обмотки на пакет железа. Один вывод соединяется с любой ламелью ротора, другой – с пакетом железа ротора. Сигнальная лампа при этом гореть не должна.
Ротор следует внимательно осмотреть со всех сторон. Спереди обмотка ротора изготовлена по сечению меньше, чем пакет железа. Если ее диаметр успел увеличиться, следует насторожиться. Передняя часть обмотки увеличенного диаметра указывает на «разнос» обмотки. Подобный ротор подлежит обязательной замене.
Проводные наконечники обмоток должны быть надежно припаяны к клеммам коллектора. Следующая проверка состоит в том, чтобы не было замыканий между витками ротора. В случае обнаружения замыкания ротор необходимо заменить. Коллектор ротора должен быть чистым.
Если заметна несущественная шероховатости коллектора или слегка выступает слюда, его необходимо проточить на токарном, фрезерном либо другом специальном станке. После проточки коллектор следует отшлифовать стеклянной шкуркой зернистостью 100 до шероховатости поверхности по 7 классу.
Общее биение коллектора относительно цапф вала не должно превышать 0,05 мм. Биение пакета железа ротора относительно цапф вала не должно превышать 0,25 мм. Одновременно необходимо проверить вал на прогиб. Наличие любого прогиба может оказаться причиной заедания привода на шлицевой части вала.
Если на валу ротора в том месте, где вращается шестерня стартера, имеется желтый налет от подшипника, то его следует удалить мелкой шкуркой. Наличие желтого налета часто приводит к заеданию шестерни на валу после пуска двигателя и к смещению обмотки ротора.
Привод
Необходимо провести наружный осмотр привода стартера УАЗ 469 на наличие пробуксовки. Он должен быть полностью свободным, не заедать, вольно и легко перемещаясь по шлицевой поверхности вала. Если наблюдается чрезмерный износ подшипниковых втулок привода, их необходимо заменить.
Когда ротор поставлен на удержание, его шестерня должна свободно вращаться по часовой стрелке. Вращение шестерни против часовой стрелки допускается только вместе с ротором. Проверку муфты свободного хода на пробуксовку следует осуществлять на специальном стенде при испытании стартера на полное торможение.
Тяговое реле
Проверка удерживающей и тяговой обмоток осуществляется омметром либо замерами сопротивления амперметром и вольтметром. Реле с неисправными обмотками следует немедленно заменить. Наконечники клеммовых болтов необходимо зачистить. Если наконечники успели чрезмерно выгореть, их следует развернуть на 180° вокруг своей оси.
Сильный износ контактного диска также необходимо устранить. Для этого его следует развернуть уцелевшей стороной к контактам. Якорь тягового реле должен свободно перемещаться в корпусе.
Неисправности стартера и методы их устранения
Существуют типичные поломки, при которых есть определенная технология устранения неисправностей. Предлагаем владельцам этой популярной модели готовые решения по ремонту.
