Как выглядит танк т34 изнутри

Танк Т-34: подробности внутреннего устройства

Советский танк Т-34 в сознании всех жителей стран, образовавшихся на территории бывшего Советского Союза, неразрывно связан с Великой Отечественной войной. Этот танк являлся непременным участником практически всех значимых сражений. Его появление на поле боя даже в первые, самые тяжёлые для СССР годы войны, почти всегда становилось для вражеских войск большой проблемой и наносило им потери.

Танки Т-34 многим знакомы «вживую», они в качестве памятников установлены во множестве населённых пунктов, причём не только по всей России или Беларуси, но и в целом ряде других стран, включая даже Германию, Польшу и Эстонию. Внешний облик «тридцатьчетвёрки» стал одним из наиболее узнаваемых символов Победы.

Но даже при столь широкой известности Т-34, постоянно подпитываемой фильмами и публикациями на тему Великой Отечественной войны, множество людей затрудняется точно сказать, как именно устроен этот танк внутри, сколько человек составлял его экипаж и как распределялись функции каждого из танкистов в бою.

Внутреннее устройство танка Т-34

Внутреннее пространство кабины танка Т-34 делилось на две части. В средней части корпуса, непосредственно под башней, находилось боевое отделение, а впереди него было размещено отделение управления.

«Тридцатьчетвёрки», действовавшие на фронте в начале и в конце войны, сильно различались между собой как снаружи, так и изнутри. С весны 1944 года в войска начали поступать танки Т-34-85 с заметно увеличенной в размерах башней, в которой устанавливалась 85-миллиметровая пушка взамен прежней калибром 76 мм.

Танки Т-34-76, на долю которых пришёлся самый трудный период войны, сохранились к настоящему времени в считанных количествах, хотя реставраторы смогли весьма достоверно восстановить не один такой танк. Но следует помнить, что в подавляющем большинстве фильмов о Великой Отечественной войне, невзирая на показываемый её период, фигурируют именно Т-34-85.

Экипаж и его взаимодействие

Экипаж танка Т-34 в начальный период войны насчитывал 4 человека: по двое а каждом из отделений. В танках Т-34-85 он увеличился до 5 человек: более просторная башня позволила добавить в состав экипажа наводчика, функцию которого ранее выполнял командир танка.

Место командира

Командир четырёхместного танка Т-34-76 управлял стрельбой самостоятельно, и лишь после модернизации танка смог сосредоточиться на наблюдении за внешней обстановкой и руководстве действиями экипажа. Его место в более просторной по сравнению с прежними танками башне Т-34-85 располагалось за спиной наводчика чуть ближе к центру.

Командирская башенка Т-34-85 находилась над сиденьем командира на крыше башни. В её боковых стенках имелось пять смотровых щелей с защитными стеклами, обеспечивавшими круговой обзор при неподвижной башне.

Место наводчика

Наводчик Т-34-85 в то время часто именовался «командиром орудия». Его место в башне располагалось с левой стороны.

Пушка со спаренным пулемётом Т-34 наводилась на цель вращением ручек на маховиках, приводивших в действие механизм поворота башни и перемещения орудия в вертикальной плоскости. На фотографии первый из маховиков (белого цвета) слева и чуть выше.

Место заряжающего

Заряжающий располагался справа от казённика пушки. Вес подаваемых им в казённик 85-миллиметровой пушки боеприпасов составлял от 5,4 кг для подкалиберного до 9,5 кг для осколочно-фугасного снаряда.

Место механика-водителя

Сиденье механика-водителя находилось в отделении управления спереди слева. Доступ к нему мог производиться также через бронированный люк в лобовой части корпуса.

Для управления движением танка применялось три рычага и три педали. Два рычага служили для выполнения танком поворотов, временно блокируя движение гусениц с нужной стороны. Ещё один рычаг переключал передачи 5-ступенчатой КПП. Педали управления танком Т-34 при нажатии приводили в действие впрыск топлива, сцепление и тормоз.

Место стрелка-радиста (пулемётчика)

В восстановленном реставраторами Т-34-76 рация размещена на её штатном месте — справа по борту кабины. Хотя в первые два года войны советские танки редко оборудовали радиосвязью.

Фото и видео

Видео-экскурсий по внутреннему устройству Т-34 существует довольно много.

Боекомплект, ремонтный комплект, огнетушители

Штатный боекомплект танка Т-34 составлял от 56 до 60 снарядов, в зависимости от их типов. Снаряды размещались в креплениях на стенах кабины, в стеллажной укладке башни и в ящиках над днищем. Под 7,62-мм патроны имелось 30 магазинов, гнёзда для которых также рассредоточены в нескольких местах.

На этом Т-34 фото показывает один из двух огнетушителей, размещённых по бортам корпуса танка. Ручные огнетушители тех времён были крайне неэффективны, с 1944 года в Т-34 их сменила автоматическая противопожарная система на основе стационарных углекислотных огнетушителей.

Источник

Т-34-85: внутри советской «тридцатьчетверки»

Танк Т-34 хорошо показал себя в начале Великой Отечественной войны, однако со временем 76-мм пушка стала устаревать, и к августу 1943 года в СССР появилась идея установить на машину орудие калибра 85 мм. Это и стало началом истории Т-34-85. Для установки новой пушки пришлось увеличить диаметр погона башни с 1420 до 1600 мм. Также это дало возможность установить более широкую башню, в которой могло находиться 3 члена экипажа.

Верхняя и нижняя лобовая детали танка достигают толщины 45 мм и установлены под углом 60 градусов. Справа и слева находятся бронированные крышки, закрывающие механизм натяжения гусениц. Также в передней части машины расположены 2 буксировочных крюка, запасной трак и пулемет. Клаксон и фара находятся слева по ходу движения.

Броня во лбу башни достигает 90 мм, а по бокам и в задней части — 75 мм. И хотя башня у Т-34-85 литая, ее крыша — это приваренный лист металла. Между тем, модернизация подарила танку неподвижную командирскую башенку с вращающимся люком.

По обеим сторонам корпуса установлены дополнительные топливные баки объемом 90 литров каждый. Рядом с ними можно заметить крышки масляного бака. Также на крыше корпуса расположены небольшие люки для доступа к механизмам подвески, зажатые болтами. Таким же образом закреплена и крышка горловины топливного бака, поэтому чтобы заправить танк, понадобится гаечный ключ.

Ходовую часть Т-34-85 нельзя назвать высокотехнологичной. Зачастую на гусеницах танков устанавливают различные механизмы, чтобы они не разваливались. В советской же машине ничего не мешает пальцу гусеницы выпасть из неё. Впрочем, когда время жизни некоторых «тридцатьчетверок» исчислялось парой-тройкой боев, это было не так уж и важно.

Каждая гусеница Т-34-85 представляет собой 72 звена из стали Гадфильда. В половине из них есть центральная направляющая, а в других предусмотрены отверстия для установки зимних шпор. Ведущее колесо не зубчатое. В нём есть специальные ролики, которые взаимодействуют с центральной направляющей и приводят гусеницы в движение. Также с каждой стороны есть 5 опорных катков на подвеске «Кристи».

Бронирование кормы такое же, как и в лобовой части. Чтобы открыть люк доступа к моторному отделению, снова понадобится гаечный ключ. Под люком находится стартер, трансмиссия и фрикционы механизма поворота. Также в задней части танка расположены 2 выхлопные трубы, 2 топливных бака, буксировочные крюки и маленький стоп-сигнал.

Повернув башню, можно открыть люк в задней части корпуса. Он закрывает дизельный 12-цилиндровый двигатель мощностью 500 л.с. В свою очередь, под люком трансмиссионного отделения видны решетки системы охлаждения. Ниже находится большой маховик, который передаёт мощность на трансмиссию, а в самом низу расположены механизмы управления фрикционами и тормозами. Также есть 2 мультициклонных воздушных фильтра, которые приходилось менять после 25 часов работы машины.

Т-34-85 сложно назвать удобным танком для экипажа. Десятки тысячи этих машин штамповались с целью отражения атак врага и последующих наступательных операций. Времени на создание комфортных условий внутри попросту не было. Несмотря на это, машина блестяще показала себя во время Второй мировой войны и стала частью Великой Победы над фашистской Германией.

Больше подробностей о «тридцатьчетверке», секреты конструкторов, внутреннее устройство, а также наглядную инструкцию по управлению знаменитым танком смотрите в видео от компании Wargaming.

Источник

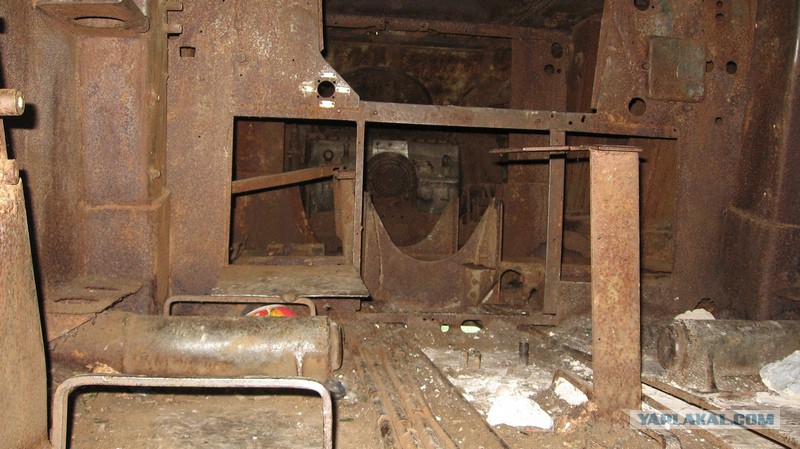

Через люк эвакуации

А тут мехвод рычаги дергал и педали жал

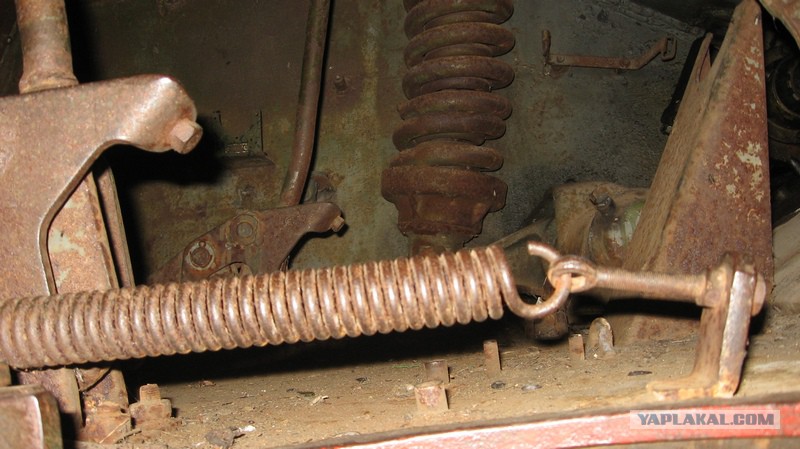

А там мотор был. И фрикцион остался вроде.

Что ты собираешься переключать рычагами фрикционов, чучело?

Автору- спасибо за фотки.

Тут наводчик был, наверное

Люк мехвода и рычаги

Тесно мехводу было, ой тесно

А тут пулемет по фашистам тр-тр-тр-тр-тр!

теперь его только тут увидишь в деле.

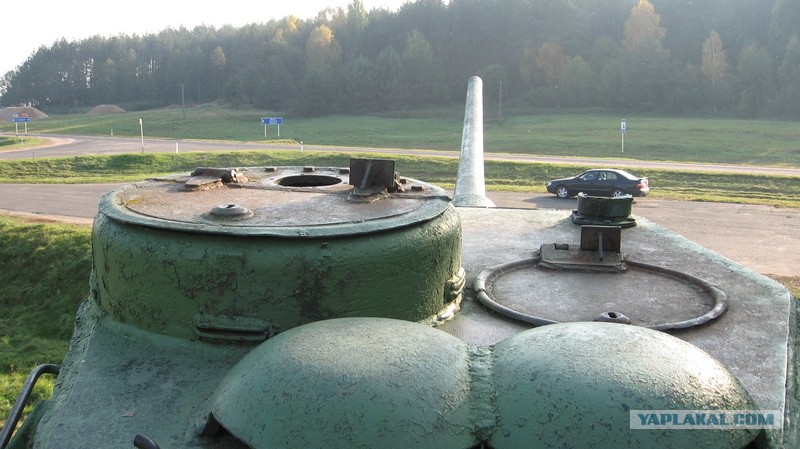

Вид из командирской башенки. Когда фашисты использовали трофейные 34-ки первого выпуска, где еще 4 человека экипаж был, первым делом они командирскую башенку мастрячили, ибо обзор был на уровне почти не было.

Указатель положения башни

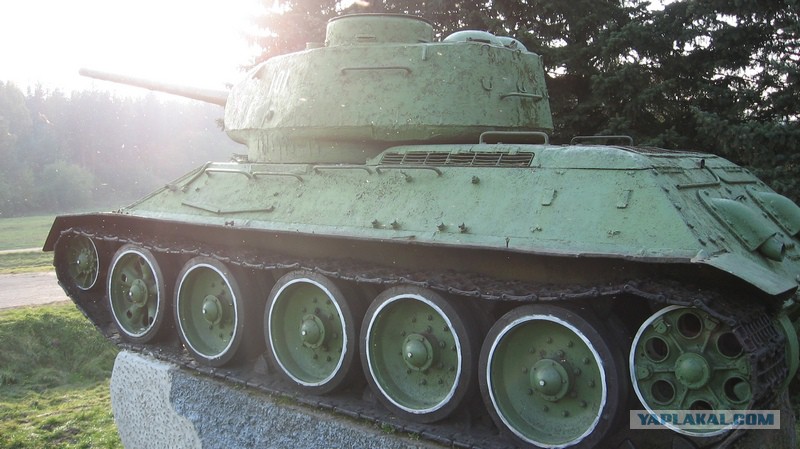

немного башни и МТО

если будет поближе добираться, можешь показать этот танк. только у него люки заварены (кажется)

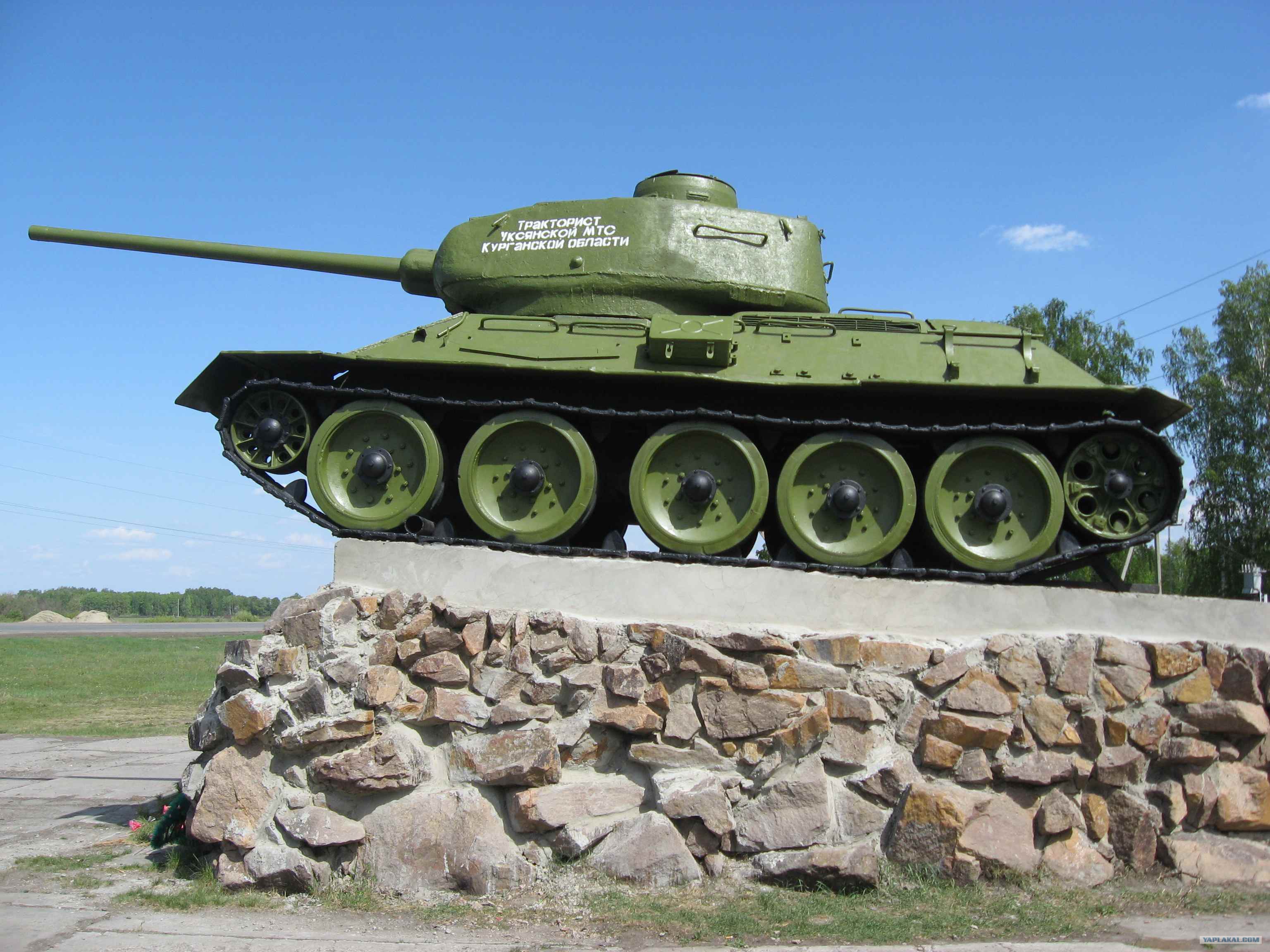

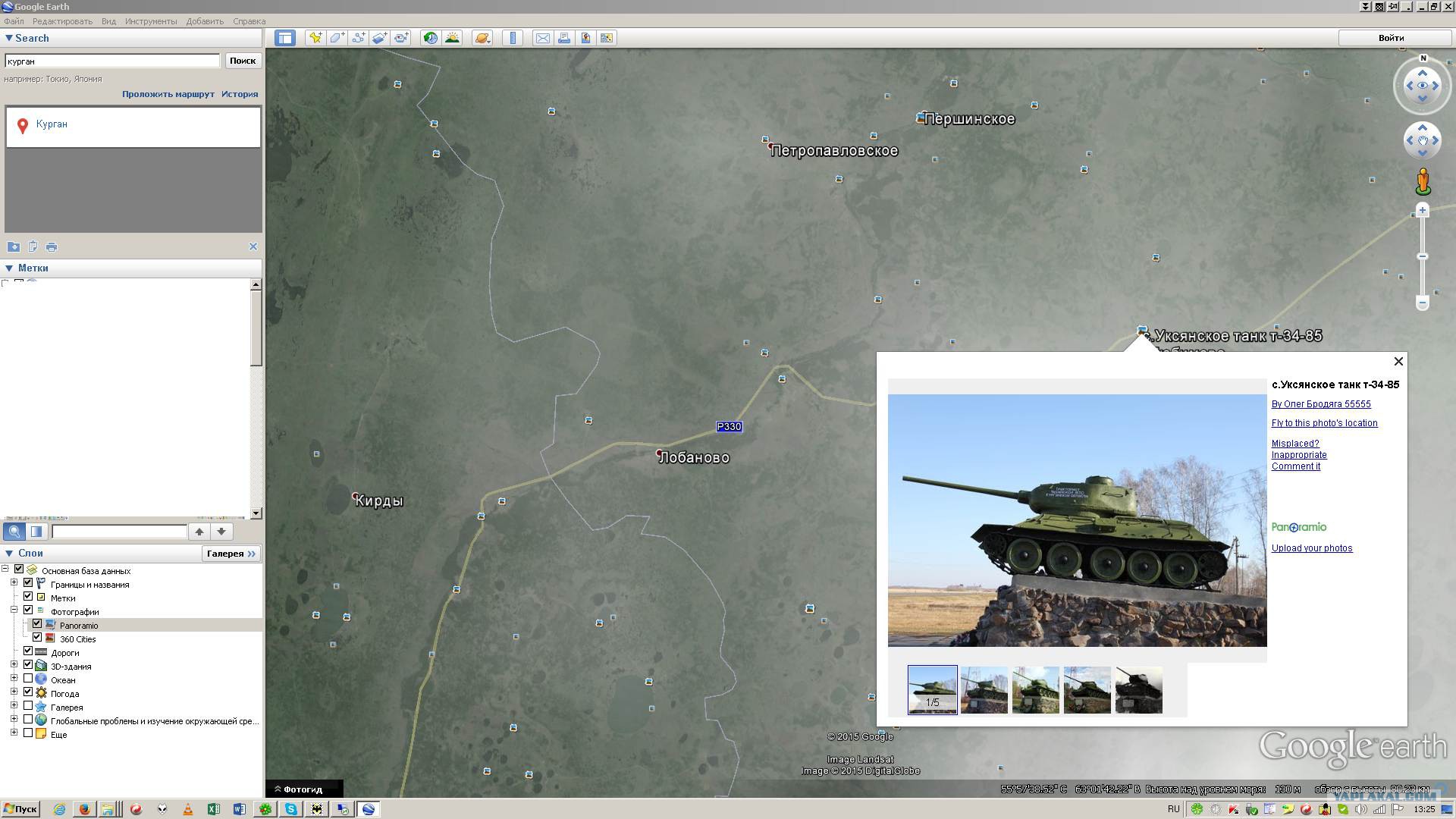

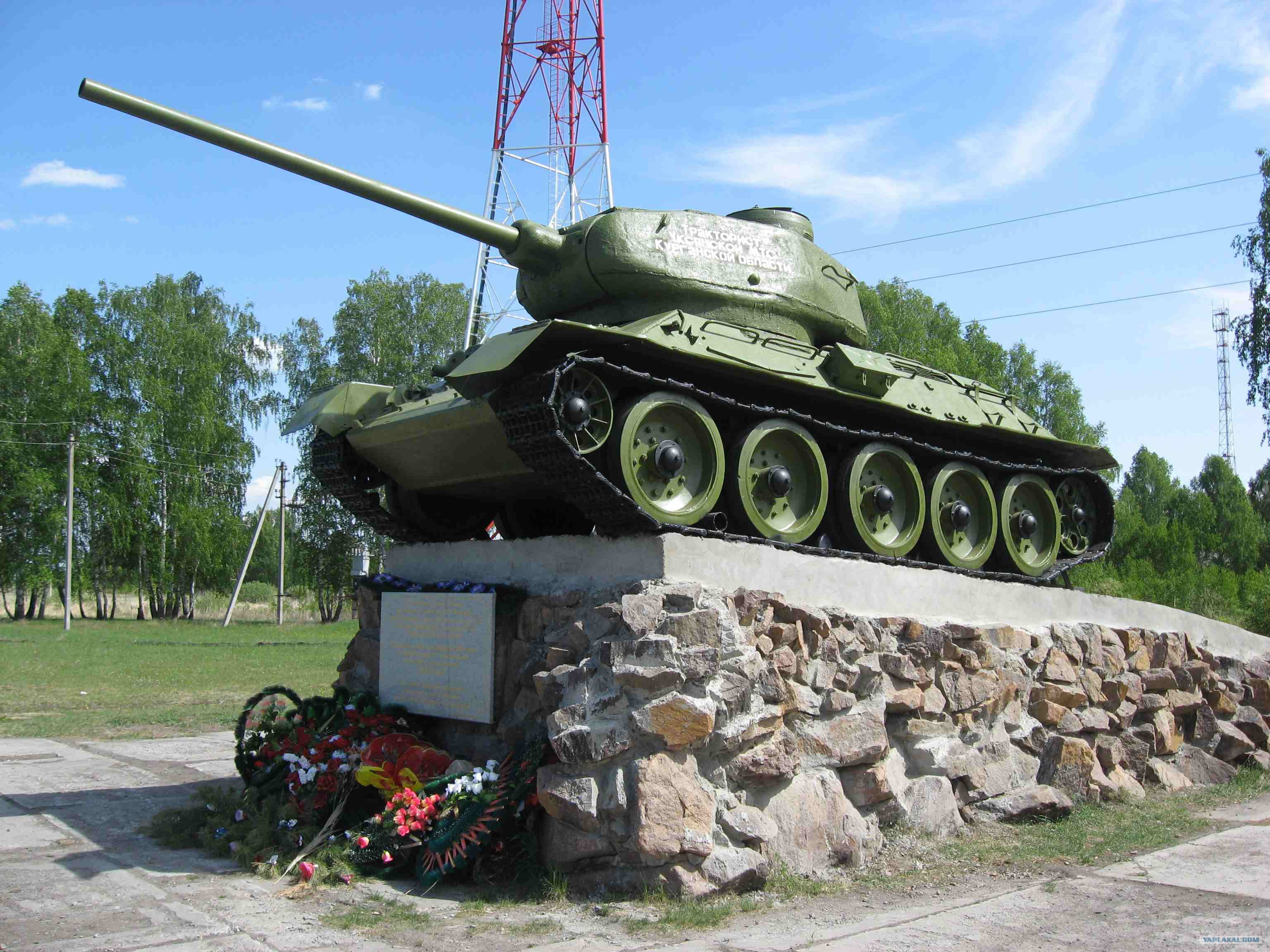

Курганская обл., с. Любимово и с. Уксянское

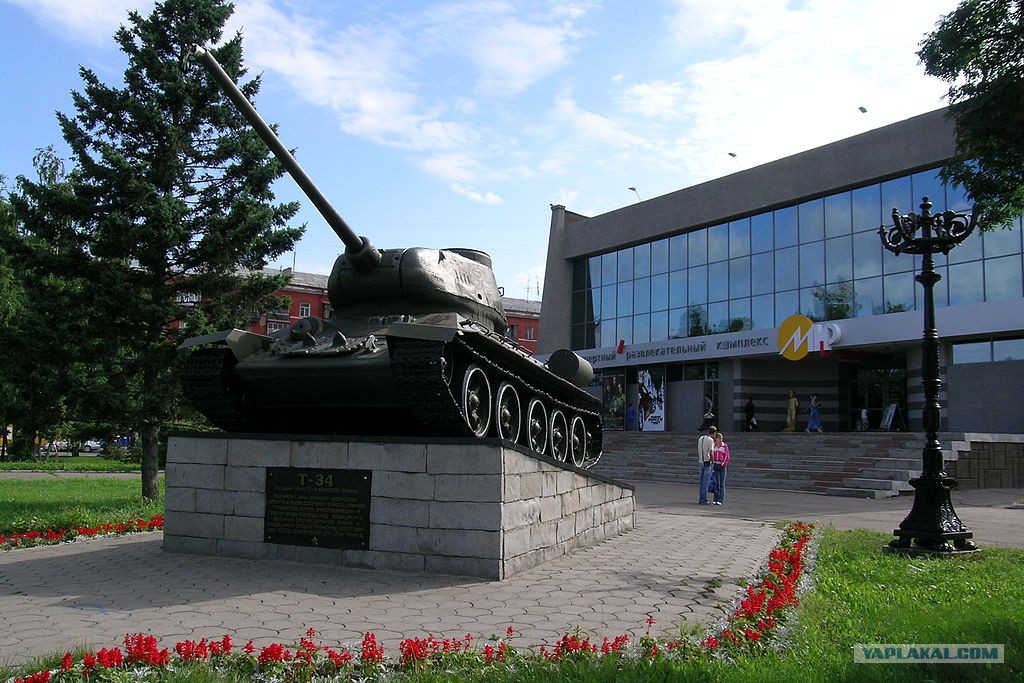

Ты на Марсе живешь?В России наверно в любом городе такие памятники стоят)

уверен что не на 34-85, ну тут хоть что-то

внутрь нигде нельзя попасть
знаю только что в музее Т34 на дмитровском шоссе показывают что-то из внутренностей

прощелкал, сори
был в тех краях года 4 назад, постараюсь в ближайшее время сгонять еще разок

Так на школьников и рассчитано! Взрослые-то поймут и так

спасибо!
им написал, пока жду ответа ))

Так и ознакомься с этим «ряд отличай», прежде чем херню писать.
Достали пионеры малограмотные. Лишь бы перднуть че-нить.

Ну и нахрена было писать не глядя?

У нас в Полоцке такой памятник, дак люк только несколько лет назад заварили, одно время там даже бомж поселился, вот после того люк и заварили.

В 1980 г. поставлен танк Т-34-85 на постаменте в честь памяти экипажа танка ОТ-34 47-го Отдельного огнемётного танкового полка 6-й гвардейской армии 1-й Прибалтийского фронта под командованием младшего лейтенанта Халева, который 2 июля 1944 г. первым ворвался в город.
Танк был подбит и кончились боеприпасы, экипаж отбивался гранатами. Звание Героя Советского Союза В. Д. Халеву присвоено 24 марта 1945 года посмертно. Похоронен в братской могиле на пл. Свободы.
Находится в юго-западной части города, внутри шоссейного кольца около дороги на Минск.
55°28’28.72″N 28°45’0.0″E

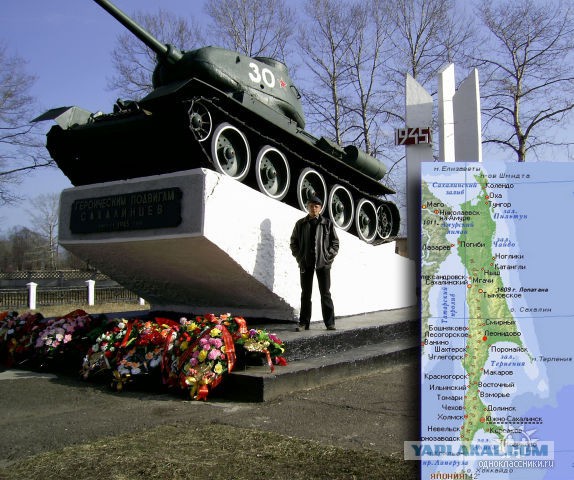

Вот этот танк освобождал Сахалин от Японцев.

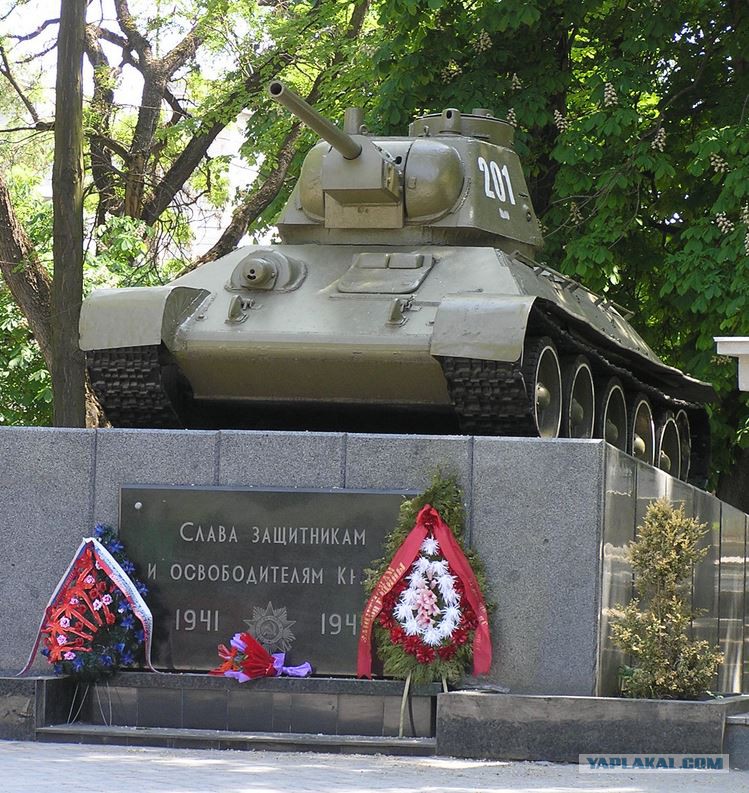

У нас в Симферополе тоже имеется тридцатьчетверка, да не простая, а ОТ-34 (советский средний огнемётный танк Великой Отечественной войны), таких в мире осталось 2 штуки, один в Тагиле, второй у нас. Но тоже уже заварены лючки.
Вот он красавец :

Источник
