Верстак своими силами
Давно мечтал о хорошем верстаке, тот что был функции свои выполнял, но был слабоват на кручение, а в тисках порой приходилось гнуть, крутить, стучать и выполнять прочие операции, к тому же деревянные доски пачкались и чистовую работу на нем было выполнять проблематично, а газетки бесят!))) Место под верстаком использовалось неэффективно т.к. полок не было, а для маленького гаража свободными объемами разбрасываться нельзя!
В гараже после изготовления гаражных ворот оставались неизрасходованные остатки профильной трубы 40х40 и немного стального листа. Так же была привезена старая металлическая дверь выкинутая с легкой руки соседями по подъезду. Мечта сделать что-то стоящее фактически из мусора была на генетическом уровне передана мне еще при рождении в СССР.
Короче вопрос назрел сам собой — значит надо приступать!

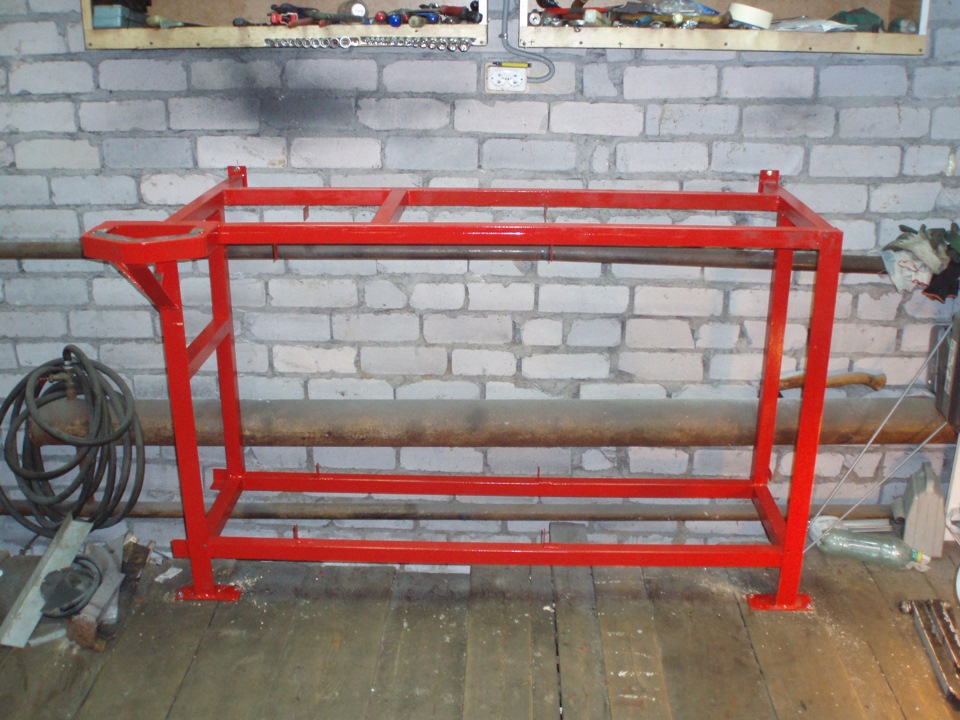

Итак, для начала размечаем и режем металл, варим раму.
Особое внимание я уделил фундаменту под тиски, его я сделал с выносом за пределы столешници, это нужно чтоб обеспечить пространство для работы. Фундамент выгнут из угольника 50х50 по форме присоединительной поверхности тисков и имеет большую жесткость, внутри одной из усиливающих книц вварена контактная пластина, она не окрашивается и нужна для подключения массы при необходимости сварки прямо в тисках. Раньше найти место для крокодила массы было настоящей проблемой. Перед окраской верстак необходимо собрать со всеми полками для примерки и пригонки, потом разобрать.
На фото:
— 1, 4 — усиливающая обвязка верстака для жесткости на кручение. Эти трубы предназначены распределять нагрузку на другие элементы при работе с тисками, например при гибке металла;
— 2, 3 — кницы для жесткости фундамента под тиски;
— 5 — крепления для перегородок.
Полки были изготовлены из шкафов которые кто-то из соседей по гаражному кооперативу как раз выкинул заботливо разобрав на панели. Осталось только раскроить на детали.)))
Полки сделал быстросъемные, для доступа к батарее и яме за верстаком в которой я храню несколько кирпичей и обрезки толстого метала. Чтоб полки не сдвигались и стояли строго в своем месте, сделал в них центрирующие штифты из гвоздей, каждая полка встанет только на свое место. Для снятия полку нужно приподнять и вынуть на себя.
Столешницу сделал из тех-же досок от старого верстака. Для того чтоб грязь на ней не задерживалась облицевал металлом 2 мм который в прошлой жизни был соседской дверью. В конце столешницы отбортовка, она нужна чтоб детали не падали за верстак. Красим и ставим на место, привинчиваем к верстаку.
Теперь необходимо построить быстросъемную пристройку от верстака до стены (слева). Привинчиваем детали крепления к стене. Варим раму из уголка, к ней жестко привинчиваем полки. Делаем маленькую столешницу и ее рамку.
Собираем столешницу с рамкой и ставим на верстак, полки с рамой так же устанавливаем на место, пожалуй готово, осталось только установить сверлильный станок, тиски и допоборудование.
Выдвижные ящики для удобства разделены дополнительными перегородками
Что же в нем такого особенного и что получилось смотрите на фото:
1 — быстросъемная столешница;
2 — столешницы облицованы металлом для износостойкости и удобства уборки;
3 — фундамент под тиски с силовой обвязкой;
4 — контактная пластина для подключения массы сварочного аппарата;
5 — выдвижная подставка для набора инструмента (допоборудование);
6 — выдвижные ящики для быстрого доступа к инструменту;
7 — быстросъемная рама с полками;
8, 9, 10, 11, 12, 13 — быстросъемные полки
На самом деле в будущем планирую покупать другой гараж, а этот верстак был необходим как обкатка конструкторских идей и цветовых решений.
И ГЛАВНОЕ! Не повторяйте моих ошибок — подумайте сколько времени вы потратите на очистку от старой краски, зачистку старых прихваток, раскрой старых листов и деревянных панелей, потратите отрезных дисков и трудочасов — купить новый материал реально дешевле! ВЫВОД — экономить на материалах и делать верстак из различных отходов не экономно! )))
Как выглядит верстак в реальной жизни
Здесь публикуются посты о проблемах граждан, требующих обращения в госорганы, а также инструкции о том, как и куда необходимо писать.
Мы стараемся писать о том, что полезно для многих. Для всего остального есть Лига юристов.
Пикабу в мессенджерах
Активные сообщества
Тенденции
На вахте, можно и по чуть чуть. сока
Шашлык вдвойне вкусней на верстаке, и возле инструментов. Грязь техническая не венерическая). для гусар, спиртного нет, сухой закон!
О предпочтениях столярных и не только
Доброго всем здравия! И тем, у кого занозы в руках, и тем, у кого занозы в филейных частях от желания сделать что-нибудь хорошее своими руками!)
Фото рандомно взято с просторов инета, не реклама))).
Пришел я к этому не сразу. Переделав несколько вариантов, я пришел к выводу, что верстак (а по сути я это называю сборочный стол) должен быть: а) большим (у меня он 1,0 х 2,1 м); б) тяжелым (чтобы не прыгал, когда молотком гвозди забиваешь); в) надежным (не шатался, не прогибался и всегда была возможность замены рабочей поверхности).
Насчет шкафчиков и ящичков я не определился, надо ли, и что там хранить. Открытые полки да, однозначно, всегда заняты в процессе работы, всегда все перекладывается.
Вкратце конструктив и пара примочек, вдруг кому любопытно станет и захочет повторить.
Каркас сварен из уголка 35 мм, стойки из уголка 50 мм (если помните первый пост, спасенный из рук злобных любителей сдать металл приемщикам). В качестве столешницы использована доска 150 х 40 и фанера 18 мм. К пяткам верстака приклеена антивибрационная резина. Общая высота верстака при этом составила 850 мм. Нижняя полка выше, чем верхняя, чтобы высокое и тяжелое класть вниз.
Как я говорил раньше, жизнь кочевника печальна вечными перемещениями.)) Верстак в сборе весит по ощущениям килограмм 80, поэтому я его сделал из двух частей, соединенных меж собой болтами по периметру.
С учетом толщины уголка и его расположения снаружи/внутри, стойки соединяются через вот такие самодельные шайбы-проставки:
Доска столешницы прикреплена также болтами к верхнему поясу каркаса (по два болта на каждую сторону доски дабы исключить ее желание стать впоследствии винтом):
Данный верстак оснастил розетками. По одной розеточной колодке с каждой стороны. Раньше приходилось пользоваться удлинителем, вечно спотыкаешься через провода, катушку, а теперь лепота, можно через верстак подключать расположенное далеко оборудование и не искать розетку.
Колодки смонтированы на текстолите, распайка и кабель в гофре также собраны на текстолите, зажатом между двумя частями верстака.
Это общее подключение, также, по традиции, разборное.
В общем, верстаком aka сборочным столом доволен, свои функции он выполняет полностью
А теперь чего планирую улучшить. Не хватает прижимов на всей поверхности. Раскройка больших листов ручной дисковой пилой представляет собой замороченный процесс. Поэтому отличным вариантом будет заделка в фанеру алюминиевого T-track профиля и использование вот таких струбцин
А теперь вопрос к знатокам.
Был отрыт вот такой кусок доски
Она была тяжелая и пока она была грязная, с надеждой думалось, что это дуб. Но, после фуганка стало ясно, что это ель или сосна, только очень смолянистая. Что с ней можно сделать? Смола покраске вроде не поддается. или нет? Если есть мысли-идеи, прошу поделиться).
Сравнительно недорого строим себе верстак
А какие бывают верстаки?
Какие требования вообще предъявляются к верстаку?
Давайте посмотрим на некоторые типичные конструкции верстаков, выбрав из их множества наиболее отличающиеся по конструкции и интересные типы (имея в виде возможность сделать такой же самому).
Классический
Верстак типа Moravian
Многие мастера неоднократно предлагали более простые и технологичные альтернативы. В основном они сводятся к тому, чтобы делать столешницу из фанеры или МДФ, которые с завода имеют хорошую повторяемость размеров, прямые кромки и, в отличие от дерева, они более стабильны, то есть не подвержены деформации при изменении влажности. Если вы берете в качестве материала фанеру, вы сразу обходитесь без рейсмуса, так как она уже имеет правильные размеры, и ее можно клеить без подготовки, просто распилив.
Верстаки а-ля Festool
Верстак этого типа предназначен для работы электроинструментом. В первую очередь очевидно циркулярной пилой, и во-вторую скорее всего фрезером. Ну и естественно, лобзики, шлифмашинки и все такое, им нет числа.
Обычные работы инструментом ручным, в первую очередь стамесками, скорее всего будет делать некомфортно, так как масса и жесткость не слишком высока, и он будет вибрировать при ударах. А вот строгать на таком столе вполне комфортно. Вообще, вибрации дело тонкое, и даже классический верстак из разного материала (скажем, сосна или твердое дерево типа ясеня) будут реагировать на удары и поглощать вибрацию по-разному. Так что тут не всегда дорогой материал лучше дешевого.
Для верстака типа Festool характерна рабочая поверхность из МДФ, которая отличается стабильностью размеров, достаточной жесткостью, и неплохой точностью с завода. Kreg продает примерно такие же столешницы и столы, но вместо отверстий там в плоскость столешницы врезаны шины (т-треки). Есть также варианты (от Wolfkraft, например) со встроенными тисками, или металлической платформой для встраивания дисковой пилы, лобзика либо фрезера.
Ячеистые конструкции
Таким конструкциям тоже несть числа в интернете. Они могут быть разборными, как Юнистол слева, или неразборными.
Верстак в этом случае обычно совсем уже не жалко, поэтому например unistol предлагает сменные столешницы из квадратных кусков, один из которых можно заменить рамкой, а внутрь рамки вставить мешок для мусора.
В случае разборных верстаков подстолье скорее всего отсутствует, и в качестве опоры применяются строительные козлы, как простые самодельные, так и навороченные, типа Kreg, или скажем Toughbuilt.
Козлы Toughbuilt
Инструкций в сети тоже полно, я порекомендую одного из моих любимых блоггеров Jay Bates. У него же есть ролики и про классические верстаки, и далеко не один.
Верстак от Dave Stanton
Собственно, если вы предпочитаете видео, что для данной тематики вполне разумно, то вы можете просто посмотреть цикл роликов от Дэвида. Там все предельно ясно, и возможно даже слишком подробно. Именно этот тип верстака я тут и рассмотрю далее в виде текста.
Портативные
Минималистичный
Есть еще вариант верстака, котрый можно назвать минималистичным, если не примитивным. В тоже время, он вполне функционален, и в каком-то смысле даже удобен. Из классических вариантов он ближе всего к японским верстакам. Если говорить совсем просто, то это скамья.
Что мы выберем?
Что понадобится?
Когда я показал черновик этой статьи знакомым, первый вопрос, который мне задали, был: а не дороговато ли тратить 20 (или даже 10) тысяч, чтобы просверлить один раз дырки в столешнице из МДФ за 500 рублей?
Отвечу на это так: во-первых, столешница из МДФ, или фанеры, такая как мы планируем, она в общем-то живет не долго, и это расходный материал. Особенно если на ней пилить циркуляркой. Как правило, подкладывать каждый раз жертвенный кусок чего-то это не очень удобно, проще примерно раз в год купить еще лист МДФ, и высверлить новую столешницу.
Во-вторых, 20мм отверстия, просверленные при помощи Parf Guide, получаются достаточно точные. Питер Парфит, изобретатель этого приспособления, на своем канале проводил так называемый 4cut тест, т.е. четыре перпендикулярных реза циркуляркой, с поворотом детали на 90 градусов после каждого, и получил параллельность сторон в конечном счете с точностью порядка долей градуса. Для столярки это достаточно хорошо. Если вам такая точность не нужна, вы можете обойтись вообще без этого приспособления, и насверлить просто 20мм отверстий по линейке, с разметкой карандашом, взяв лишь сверло Форстнера, и смастерив недорогое приспособление, чтобы отверстия были вертикальными (стойку для дрели).
Очевидно, нам понадобится МДФ. Касторама, например, самый дешевый вариант, как раз подходящего размера, и всего за 450 рублей. И достаточно мобильный размер, удобно обращаться дома, не то что листы 2.5х2.5 метра, которые и весят прилично. Нам нужно максимум два листа, на столешницу и фартук (передняя вертикальная поверхность для зажима деталей в вертикальном положении).
Я бы рекомендовал наверное вальхромат, типа вот такого, он сильно плотнее обычной МДФ панели, и просто более красивый, но в РФ его похоже так просто не купить, или цены будут пугающими (я нашел лист примерно за 20 тыс, что конечно же, не годится совершенно).
Дрель-шуруповерт. Я использовал мелкий шуруповерт от Бош, GSR 12V-15 FC, он далеко не самый дешевый, но и не самый мощный, так что тут подойдет практически любой (на сегодня бесщеточный шуруповерт это примерно 5 тыс, и вообще я подозреваю, что он у вас уже есть). Сверлить мы будем отверстия 20мм сверлом Форстнера, в МДФ 18-22 мм, так что проблем это не вызовет.
Фрезер. Это штука необязательная, но очень полезная. Например, если по совету Дэвида вы решите врезать в стол шины. Или антискользящие резиновые накладки. Фрезер же, с обгонной фрезой, позволит вам получить ровный и прямой край, если вы вдруг станете пилить столешницу сами и без направляющей шины (проще отпилить кромку криво и с запасом, а потом выровнять фрезой по любой прямой линейке).
Изготовление
Отпиливаем в размер
Весь процесс изготовления шины подробно описан например тут, в чуть более сложном виде, чем вам понадобится. Точно так же можно сделать угольник для поперечных пилов.
Размечаем и сверлим
Собственно, а зачем мы сверлим? Для чего дырявить такую красивую ровную столешницу?
Во-первых, так как ряды отверстий расположены строго перпендикулярно, вы можете использовать такую вещь, как колки (в английском называется dogs), чтобы позиционировать детали строго параллельно или перпендикулярно (можно и под 45 градусов). Ну и позиционировав, скажем отпилить или отфрезеровать. Можно позиционировать как деталь, так и направляющую шину, ну или и то и другое вместе.
В целом, PARF GUIDE SYSTEM это хорошо продуманная система, основанная на простых геометрических законах, и обеспечивающая достаточно высокую точность изготовления. Есть и вторая ее версия, которая стоит чуть дороже (17 тыс на сегодня). Думаю, тут стоит еще раз отдать должное изобретателю, это британец Питер Парфит, вот его канал, где вы найдете подробные ролики о системе и о многом другом.
Направляющие шины
Наличие шин в целом я бы назвал необязательным бантиком. Их тоже можно прикрепить к столешнице по мере надобности через все те же 20мм отверстия, выставив параллельно рядам отверстий. При этом шина конечно будет выступать над столом, но иногда нам именно это и нужно (если это упор).
Фартук
Тиски
Если говорить о хороших вариантах, то это будет стоить недешево. Роб Косман рекомендует тиски от SJOBERGS, самые дешевые из них примерно вот такие:
Они крепятся к столешнице струбцинами, и таким образом, легко снимаются. Можно купить такие же в стационарном исполнении (но дороже вдвое).
Тиски типа Moxon в исполнении Дэвида Стэнтона
Как можно видеть, тиски по сути состоят из одного куска фанеры или МДФ, и двух струбцин. Ну и фартука, как основы/второй губки тисков.
Jay Bates leg vise
Завершение
Забивная гайка
Футорка
Сами ножки нужны для того, чтобы верстачная столешница не лежала непосредственно на столешнице обеденного стола, где мы будем ее располагать (между ними, как правило, должны пролезать губки струбцин).
Именно такие ножки я себе купить пока не сумел, так что мне еще предстоит что-то придумать. В принципе, чтобы изготовить ножки, нужен болт (под имеющиеся у вас гайки, которые вы встроите в столешницу), и к нему нужно как-то прикрепить опору. Опору вероятно можно сделать из толстой фанеры или той же МДФ, и приклеить с низу резинку.
Всю готовую столешницу рекомендую обработать скажем маслом. Или воском.
Верстак своими руками
Гараж является многофункциональным помещением, в котором ставят автомобиль для ремонта или хранения, конструируют различные механизмы своими руками. Для проведения многих работ требуется слесарный стол. Он представлен достаточно простой и надежной конструкцией. Есть возможность собрать верстак своими руками, за счет чего снижается стоимость конструкции. Рассмотрим подробнее то, как сделать слесарный верстак своими руками, какими особенностями обладает подобная конструкция и многие другие моменты.
Виды верстаков
Верстак создается для того, чтобы можно было выполнить изготовление или сборку различных механизмов. Существует достаточно большое количество различных видов верстаков, каждый обладает своими определенными особенностями.
Для начала отметим, что выделяют две разновидности верстака:
Столярный представлен металлическим или деревянным каркасам, а при изготовлении столешницы применяется дерево. Универсальным вариантом исполнения принято считать слесарный верстак. При изготовлении столешницы в этом случае применяется металл, который может выдерживать разнообразные действия: точение, резание, пиление, шлифовка и другие. Металлический верстак можно изготовить своими руками при применении самых различных подручных материалов.
Деревянный верстак характеризуется относительно небольшим сроком службы и устойчивостью к оказываемой нагрузке. Подобный верстак в гараж своими руками собрать достаточно просто, но применяемые материалы подвержены воздействию окружающей среды, к примеру, высокой влажности или перепадам температуры. Сделать верстак из дерева можно довольно быстро, схемы скачиваются в интернете.
Верстак слесарный металлический можно назвать идеальным выбором для гаража, так как высокая жесткость и прочность металла увеличивает срок его службы. Кроме этого отметим, что универсальный верстак своими руками можно изготовить в различном виде: откидной, с тумбами и полками. Конструкция во многом определяет эксплуатационные качества устройства.
Особенности конструкции верстака
Многие специалисты сравнивают рабочий верстак с письменным столом, так как обе конструкции предназначены для проведения самых различных работ. Самодельный верстак может быть представлен самой различной конструкцией. Чертежи определяют наличие следующих элементов:
Конструкция настенного верстака
Высота слесарного верстака выбирается с учетом роста мастера и того, какие именно работы будут проводится. Кроме этого, не стоит забывать о том, что рабочее место должно хорошо освещаться. Для этого проводится установка стационарной лампы освещения. Лучше всего выбирать конструкцию, которая может менять свое положения, так как во время работы устройство не должно ослеплять или создавать отблески.
Материалы и инструменты
Как ранее было отмечено, при желании можно изготовить верстак своими руками. Верстак может изготавливаться из уголка или из профильной трубы, все зависит от конкретного чертежа.
Необходимые инструменты для выполнения сборки и обработки применяемых материалов:
Требуемые материалы следующие:
После нахождения всего необходимого можно приступить к непосредственному проведению работ. Стоит учитывать, что рассматриваемые материалы подходят для создания довольно внушительной по размерам конструкции. За счет больших габаритов на одной стороне слесарного стола можно разместить тиски, на другой инструменты.
Подготовительные работы
Проводимая работа достаточно проста в исполнении. Верстак для гаража своими руками можно изготовить при наличии элементарных слесарных навыков. Подготовительные работы следующие:
Сделать стол для гаража можно в течении дня при наличии всего необходимого. Соблюдение некоторых рекомендаций позволяет избежать довольно больше количество проблем.
Сборка верстака для гаража своими руками
Стол в гараж можно изготовить своими руками при соблюдении основных рекомендаций. Весь процесс можно разделить всего на несколько шагов:
Последний этап представлен покрасочными работами. Краска применяется для защит металла и применяемого дерева от воздействия высокой влажности. Если не провести покраску, то верстак не прослужит долго.
В последнее время большой популярностью пользуются схемы, которые позволяют менять высоту расположения определенной части конструкции. Высота верстака в гараже выбирается с учетом того, какие именно работы будут проводиться.
Верстак столярный складной
Стол в мастерскую своими руками можно изготовить самых различных конструкций. Ранее представленная пошаговая инструкция позволяет получить довольно массивную конструкцию, для установки которой потребуется много свободного места. При желании также можно провести создание конструкции, которая будет складываться и раскладываться при необходимости.
Раскладной верстак столярный для мастерской характеризуется следующим образом:
Эти моменты следует учитывать при создании самодельного раскладного верстака.
В заключение отметим, что покупной верстак имеет достаточно высокую стоимость. Именно поэтому многие решают изготовить конструкцию своими руками. Конечно, для этого понадобится металл и другие элементы, которые можно только приобрести.
