Как выпрессовать направляющие втулки клапанов
Изготовление приспособления для самостоятельной запрессовки направляющих втулок клапанов.
Ну вот, с выпрессовкой направляющих разобрался теперь надо запрессовать. Про выпрессовку вот тут писал — Изготовление приспособления для самостоятельной выпрессовки направляющих втулок клапанов.
Материалы буду использовать подручные с минимальной доводкой.
Для запрессовки буду использовать тот же пресс, только надо дополнительно сделать два упора. Упор пресса для запрессовки и упор ограничитель для самой направляющей. Упор пресса будет упираться на седла клапанов. Так же упор будет выполнять центрирующую функцию. То есть он сам должен центрироваться относительно седла, а так же удерживать шпильку пресса в геометрическом центре седла. Упор ограничитель направляющих должен передавать усилие на поясок направляющей, защищать посадочное место под колпачок и ограничивать глубину запрессовки. Глубина запрессовки впуска и выпуска разная, выпуск глубже сидит.
Приступим. Сначала сделаю упор для направляющих.
Упор сделаю из гайки коллектора на 17, от Камаза. Ее задача передать усилие на поясок направляющей, или как он по науке называется, и защитить от нагрузок шейку направляющей.
Гайка практически в размер шейки, только надо снять чуток резьбы, совсем не много. Пара движений надфилем и упор готов 🙂
Теперь ограничитель запрессовки. Его сделаю из медных шайб на 12 толщиной 1мм. Методом замеров и экспериментальных запрессовок выяснил что для впуска нужно четыре с половиной шайбы, а для выпуска две шайбы.
Глубина запрессовки четко видна на снятых направляющих. Так как тоньше 1мм шайбы не было у меня то я одну шайбу «похудел» на шкурке до нужной толщины 🙂
Далее что б они не разлетались в процессе запрессовки я их облудил по кругу, толщины это не прибавляет но работу облегчает. Надоели они мне в процессе примерки раскатывается 🙂
Вышли вот такие ограничители. 4.3мм для впуска и 1.8мм для выпуска.
Теперь сделаю упор пресса на седло.
Мне видятся такие параметры упора:
1. Упор не должен повреждать-царапать кромки седла.
2. Должен быть самоцентрирующимся.
3. Должен надежно фиксировать ось пресса в геометрическом центре седла.
4. Должен выдерживать большие нагрузки.

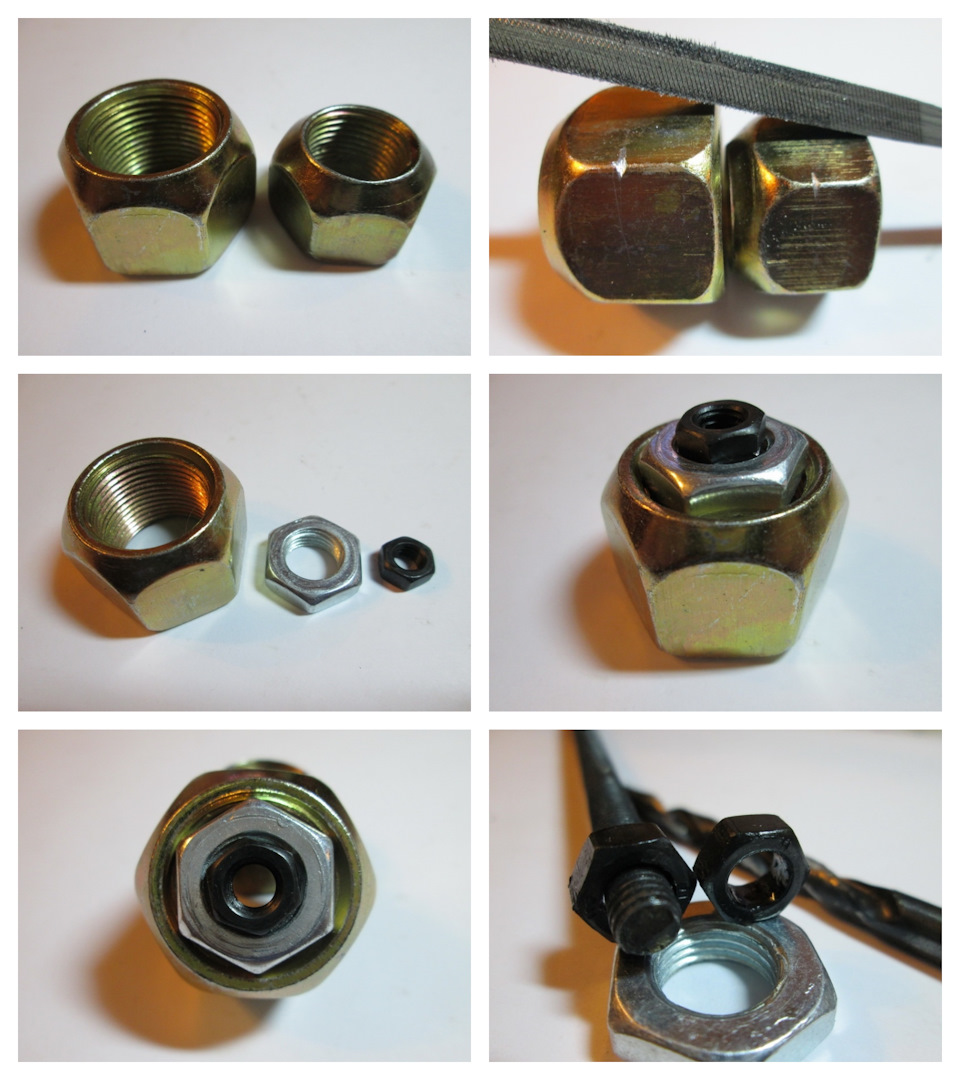

Прикинув требования я решил для корпуса упора использовать колесные гайки от грузовика. Они обладают нужной прочностью, намного мягче седла (не сумеют нанести повреждения тонким кромкам седла), имеют конус с нужным углом, будут самоцентрироваться. В общем прелесть а не гайки.
Для центровки шпильки пресса буду использовать гайку М6. В гайке М6 сверлом шестеркой удалю резьбу, что б шпилька свободно ходила. Для связки всего этого воедино пойдет любая подходящая по размеру гайка. В общем все просто и понятно, на фото все видно. Кому интересно то большие гайки называются — 1- Гайка колеса МТЗ заднего. 2- Гайка колеса МТЗ переднего. На всякий случай проверил гайки надфилем – мягкие, не термообработанные.
Вот что понадобится мне.

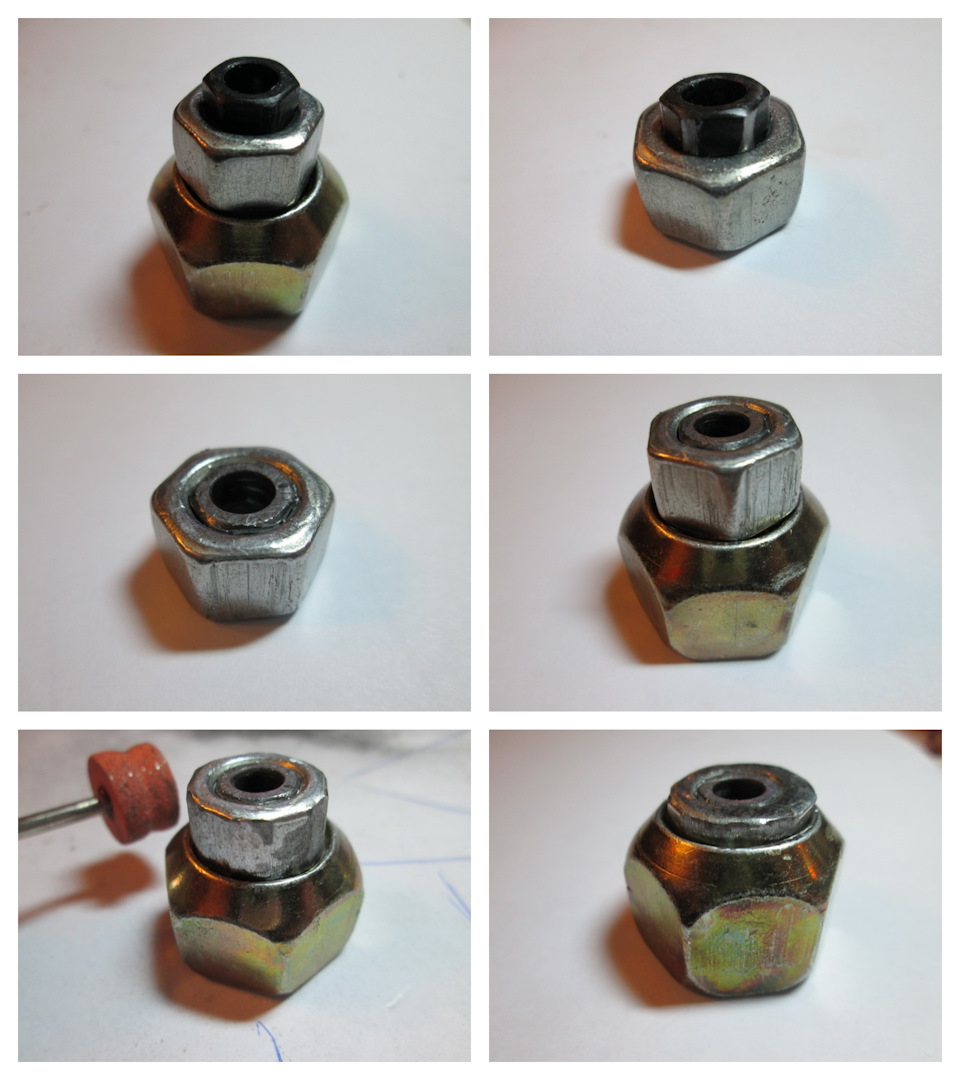

Приступим к сборке. Для начала соберу упор для выпуска. Грани у гаек совсем чуть-чуть снял напильником. Собирается просто, кладется гайка в гайку и сильным ударом молотка загоняется. Порядок сборки от меньшего к большему 🙂
Красота 🙂
То же самое с упором для впуска. Тут мне пришлось соединительную гайку обточить хорошенько. Ну не было в размер под рукой 🙂
Еще раз подумал про твердость материалов и решил колесные гайки «отпустить». Вдруг они все-таки не сильно термообработаны были. Благо делов на 5 мин зато душа будет у меня полностью спокойна за седла.
Вот такие симпатичные упоры вышли 🙂
Приступим к запрессовке.

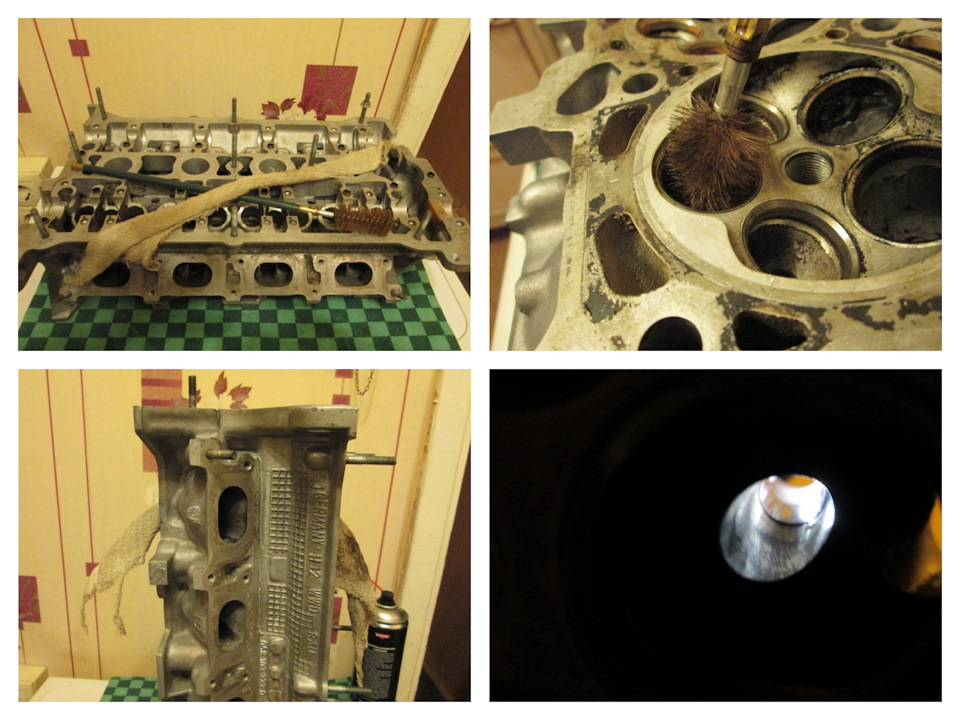

Для начала, с помощью шомпола, тряпочки и очистителя карбюратора очищаем посадочные места. Очищаем очень тщательно. До блеска.

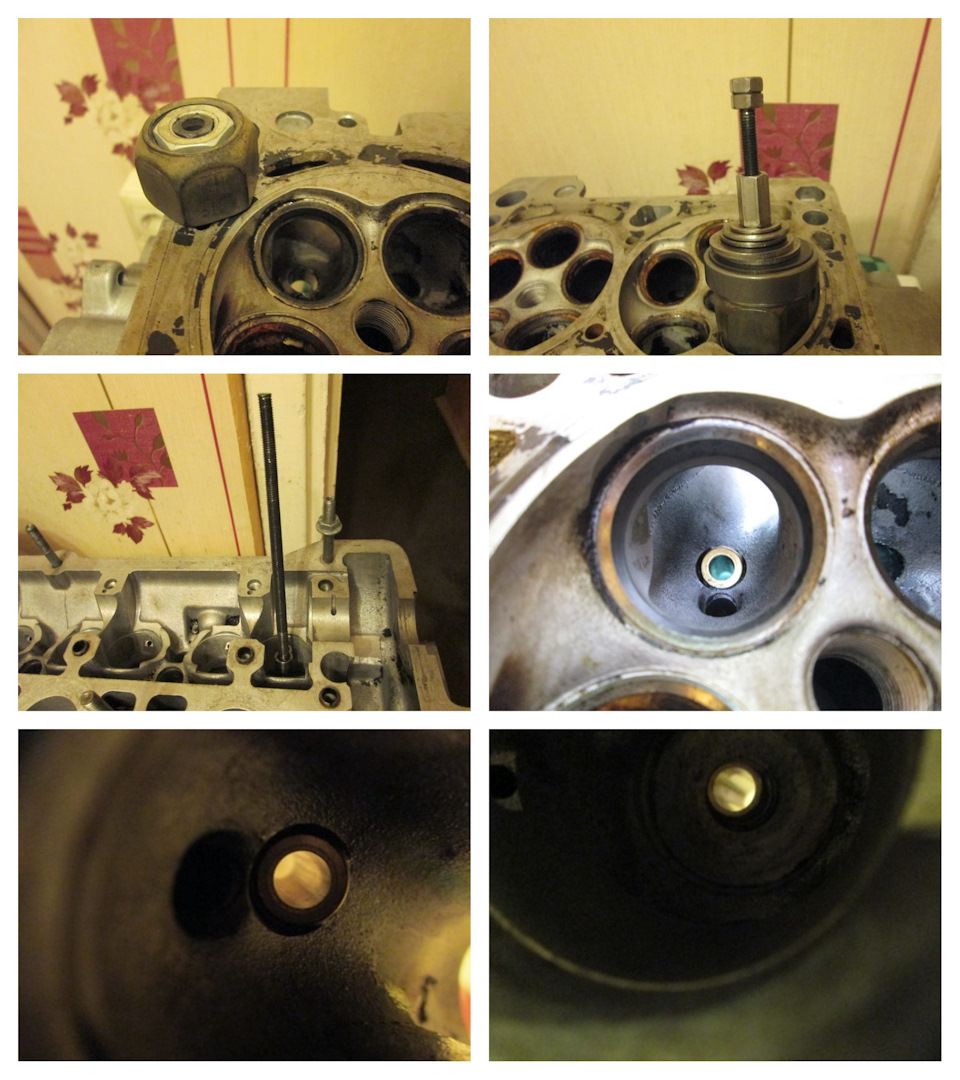

Далее устанавливаем упор нужного размера, пропускаем ось пресса.
Переворачиваем голову, тщательно смазываем моторным маслом посадочное место и саму направляющую. Одеваем на пресс направляющую, на нее нужный ограничитель глубины запрессовки.
Далее упор направляющей, шайбы и муфту. Вот и все готово к запрессовке.
Крутим гайку пресса и по усилию чувствуем как направляющая запрессовывается.
В определенный момент усилие резко возрастет, это значит что направляющая села.
Теперь, не разбирая пресса, с помощью длинной отвертки или зубочистки пытаемся пошевелить ограничитель. Ограничитель должен быть зажат, это значит направляющая запрессована на нужную глубину. Если ограничитель шевелится то значит еще не запрессовали на нужную глубину, надо еще покрутить 🙂
Ну вот, направляющая, легко и не принужденно, запрессована на нужную глубину.
Финально проверяю глубину запрессовки. Сравниваем с заводской. Все Ок 🙂
Проверяю геометрию. Геометрия имеет вот такой вид и размеры. Надо разверткой править.
К стати, кто ни будь знает конкретные размеры зазора в направляющих впуск-выпуск для 1.8т AWT и таких же? Что то поискал не нашел, в Эльзе нет. Там сразу голову менять 🙂 Нашел только общие рекомендации в инете. Какой разверткой проходить?
Посчитал «математически» что для наших 1.8т впуск должен быть в районе 0.03-0.05, а выпуск 0.05-0.06 Я прав?

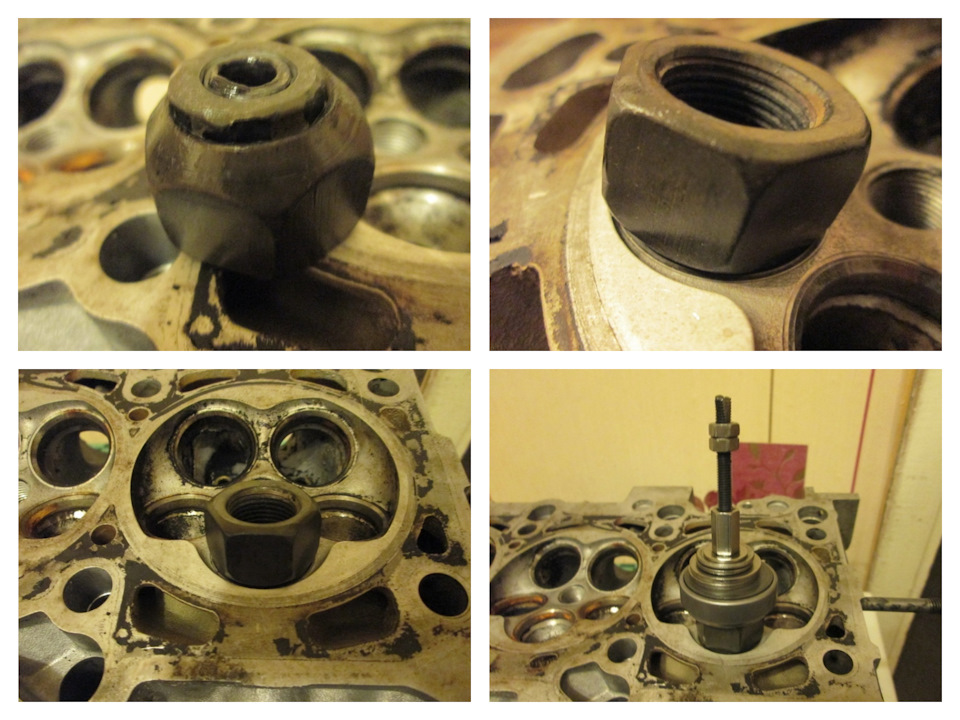

По поводу упора седла. Вот фото седла до и после запрессовки. Четко видно что упор кромки седла не повреждает. Значит материал подобран правильно.
На данном фото седло которое пережило процесс 3 раза. Экспериментировал по разному с направляющими.
Ну вот и все 🙂
Дальше развертка и прирезка…По позже напишу постик.
Изготовление приспособления для самостоятельной выпрессовки направляющих втулок клапанов.
С направляющими я определился Сравнение направляющих втулок клапанов, выбор лучших для 1.8т
Теперь их надо поменять. Менять можно на горячую и на «холодную». Производитель втулок допускает замену при комнатной температуре направляющих втулок клапанов из литых «цветных» материалов. Значит буду проводить замену при комнатной температуре.
Демонтаж – монтаж втулок можно проводить ударным методом, что не есть хорошо и методом выпрессовки – запрессовки, что является более правильным. Так как снижается вероятность повреждения посадочного места и повреждения самой втулки.
Значит надо делать пресс. Гидравлический не вариант, сделаю винтовой.
Так как нет под рукой станков и знакомого токаря то придется придумать и изготовить выпрессовку из готовых материалов, которые не требуют станочной обработки и присутствуют в свободной продаже 🙂
Для начала возьмем самую важную деталь – шпильку М6. Шпильку надо брать термообработанную, а не «сыромятину» со строительного рынка. Так как к ней будет приложено огромное усилие на разрыв, к гайкам это тоже относится. Шпильки без проблем продаются в магазинах крепежа. Продаются по 1 метру. По сему первым делом отрежем кусок шпильки длинной в 25 см. Далее сразу хорошенько расплющим один ее конец, на фото, как показала практика, слабовато, потом доплющивал.
Шпилька готова. Теперь приложим к ней все остальное нужное. Что нужное из фото понятно.
1. Шпилька термообработанная
2. Две гайки М6 термообработанные
3. Гайка высокая М6х30 термообработанная, не нашел такую, взял из нержавейки.
4. Широкие шайбы, разные. Размер подбираете под свой подшипник.
5. Подшипник упорный. Взял в магазине подходящий по размеру, от стойки какой то.
6. Трубчатый ключ на 14, в последствии заменил на высокую головку на 14.
7. Муфта соединительная М6х30 из нержавейки. Наружный диаметр 10мм.
Еще на фото для масштаба лежит старая направляющая.
Вот такой простой, я бы сказал даже элементарный, набор нам нужен. Все продается в любом автомагазине, ну может за шпилькой придется съездить в магазин крепежа или на рынок, там тоже изредка попадаются термообработанные.
Начинаем собирать выпрессовщик.
Все элементарно. Единственно 2 гайки М6 надо как можно сильней накрутить на плющенную резьбу. Что б они намертво застряли на ней.
Ну а далее все просто – Высокую гайку, почему высокую? Да потому что нагрузка на нее огромная и короткая не выдержит. Шайбы широкие, что б в подшипник не проваливались. Подшипник…
С обратной стороны тоже шайбы и трубчатый ключ. На конец будет муфта навинчиваться.
Вот и все, выпрессовщик готов.
Ну да на фото все видно.
Приступим к испытаниям.
Берем экспериментальную голову.

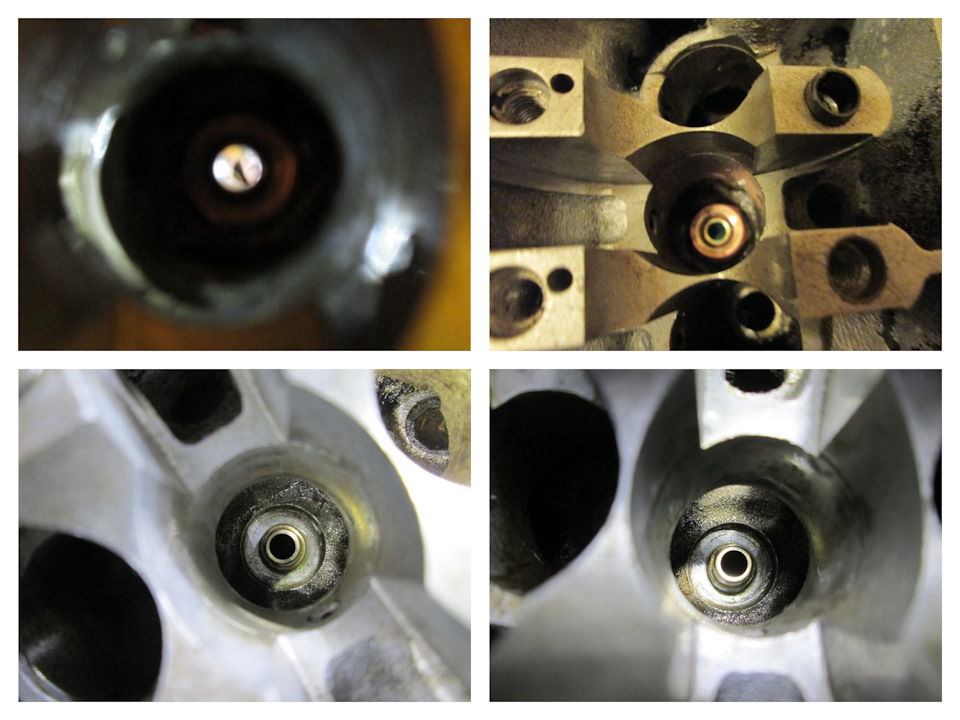

Смотрим на направляющую клапана, вон она в глубине прячется. Это направляющая впускного клапана.
Теперь переворачиваем голову. Смотрим на направляющую и видим что она вся заросла нагаром. Тонкой отверткой аккуратно счищаем его. Примеряем муфту – Все ОК, так как отверстие под направляющую 11мм с хвостиком а втулка ровно 10мм.
Приступим к выпрессовке.
Направляющие вынимаются и вставляются со стороны распредвалов.
По сему вставляем в направляющую нашу конструкцию со стороны распредвалов.
На вышедший конец шпильки накручиваем втулку. Накручиваем на всю длину.
Теперь закручиваем руками высокую гайку и центрируем шайбы.
Берем инструмент.
Понадобится ключ на 10 для удержания шпильки за гайки и длинный ключ-вороток на 10, именно длинный. Обычный не пойдет. Усилие очень большое.
И приступаем к процессу выпрессовки.
Удерживая шпильку за гайки ключом вращаем длинный ключ. Идет туго. Очень туго, по сему резьбу ОБЯЗАТЕЛЬНО смазать графиткой. Первый раз без смазки попробовал, забыл, хотя и думал о смазке, так резьбу закусило 🙂 Со смазкой таких проблем не возникает.
И вот в определенный момент раздастся звонкий щелчок, это направляющая стронулась, усилие на воротке уменьшится. Дальше продолжаем крутить вороток и направляющая полностью выйдет.
Вот и все 🙂 Направляющая впускного клапана выпрессована.
Точно так же поступаем с выпускными направляющими.
Единственно отличие в том, что усилие по больше. Усилие больше из за того что площадь запрессовки больше. Дальше на фото направляющих это будет видно.
Так как усилие на выпуске выше то трубчатый ключ на второй направляющей решил сдаться. Совсем сдаться :-)) Заменил его длинной головкой на 14. Она крепче.
Вот снятые направляющие. Обратите внимание что площадь посадки у выпуска больше.
Так же у выпуска посадка более глубокая.
Вот крупней. Видно что стоят глубже. Это надо будет учитывать при установке новых.
Про запрессовщик на днях напишу. Он еще в режиме теста. Написал — Изготовление приспособления для самостоятельной запрессовки направляющих втулок клапанов.
На этом все, ни гвоздя вам ни жезла 🙂
Выпрессовыватель/запрессовыватель направляющих втулок клапанов.
В ходе ремонта ГБЦ мне потребовалось заменить направляющие втулки клапанов. Ударные методы ремонта я не приемлю, поэтому решено было сделать винтовой выпрессовыватель «как у Травникова», упростив конструкцию и адаптировав ее под свои задачи.
Тут есть нюанс — заводская технология замены направляек на моем моторе предусматривает извлечение и запрессовывание втулок в одну сторону, сверху вниз (в сторону камеры сгорания). Это несколько упрощает конструкцию приспособления, поскольку позволяет менять только сменные упоры, передающие усилие на втулку, а весь бутерброд в КС оставлять как есть. В то же время на самих направляющих втулках отсутствуют буртики либо стопоры, ограничивающие глубину запрессовывания, т.о. этот момент должен быть обеспечен инструментально в процессе работы.
Приняв во внимание эти особенности я изготовил такой вот нехитрый суповой набор:
Основа всего прибора — болт М14 с гайкой. Класс прочности подножный 8.8, на поверку его более чем достаточно для нормальной работы устройства. Метиз потребуется слегка доработать, выполнив в его торце глухое резьбовое отверстие М6 глубиной 10мм.
Шайба и гайка опять же подножные из ближайшего магазина крепежа, упорный подшипник с внутренним диаметром 15мм какой первый попался в Автоштампе, все остальные детали, кроме направляющей втулки из 12Х18Н10Т. Направляющая втулка с конусами нужна для центровки приспособления по седлу клапана, посему сделана из алюминия для исключения повреждения седла. Кроме того изготовление ее из мягкого металла позволяет закрыть глаза на неточность угла 45 градусов, этот момент перестает играть какую либо роль в работе устройства.
Неочевидные, но очень важные моменты: сменные ввертыши необходимы для правильного распределения усилия на втулку клапана при работе — маленькая используется при выпрессовывании, большая используется при запрессовывании и одновременно является кондуктором, обеспечивающим необходимую глубину установки втулок.
Замена направляющих втулок клапанов и седел
Замена направляющих втулок клапанов и седел
Исходим из того, что трещин в головке двигателя нет, а клапанные седла имеют износ. Технологической базой для обработки седел служат направляющие втулки клапанов, поэтому их восстанавливают первыми.
В данной статье расскажем как заменить направляющие втулок клапанов и седел клапанов.
Как происходит выпрессовка старых втулок
Технология выпрессовки старых втулок бывает разной, но чаще применяют ударный способ. Со стороны седла на втулку устанавливают латунную или бронзовую оправку, по которой наносят удары молотком. Чтобы не повредить посадочное гнездо в головке, оправка должна быть ступенчатой: по меньшему диаметру она с небольшим зазором входит во втулку на глубину 30—40 мм, а по большему — свободно проходит через гнездо в головке цилиндров.
Втулки из бронзы не создают больших проблем при выпрессовке, обычно они устанавливаются в головку с небольшим натягом. При выпрессовке ‘твердых’ втулок головку желательно нагреть до 150 градусов, чтобы несколько уменьшить натяг. Нагревать головку лучше в электропечи, но в условиях гаража подойдет и бытовая электроплитка.
Если ни один из способов не позволяет выпрессовать втулку из-за слишком плотной посадки в гнезде, ее приходится высверливать. Обычный сверлильный станок тут вполне подойдет, а вот при пользовании ручной электродрели неизбежны перекосы и повреждение посадочного гнезда. Кстати, деталь лучше высверливать не полностью. При толщине стенки около 1 мм оставшуюся часть обычно удается выбить без особого труда.
Измеряем натяг втулки перед заменой
Общее правило замены втулок на любых двигателях гласит: ни в коем случае нельзя запрессовывать новые детали без измерений фактического натяга. Поэтому надо точно измерить диаметр гнезда и новой втулки, чтобы определить натяг. Он должен быть в пределах 0,03—0,05 мм (то есть диаметр втулки больше диаметра гнезда на эту величину).
Если натяг недостаточен из-за “слабого” гнезда, придется увеличивать его диаметр, чтобы установить втулку ремонтного размера. Эту работу также следует выполнять только на станке во избежание перекоса отверстия. Натяг для ремонтной втулки желательно сделать большим, поскольку в старом гнезде материал на поверхности уже деформирован, а в новом нет, да и шероховатость поверхности здесь больше.
Как запрессовать втулки клапанов
Перед запрессовкой надо обеспечить разность температуры деталей: головку нагреть до 150 градусов, а втулки охладить. Запрессовку выполняют быстро, двумя-тремя ударами молотка по оправке. Если втулка имеет тонкий поясок для посадки маслосъемного колпачка, то оправка не должна опираться на этот поясок ни с одной стороны, иначе втулка сломается.
Некоторые мотористы запрессовывают втулки “вхолодную”, без нагрева и охлаждения деталей. Это плохо. Алюминиевый сплав при большом натяге деформируется, и реальный натяг уменьшается. Когда при работе двигателя посадка естественным образом ослабляется, клапан в такой втулке начинает перегреваться. Это связано с нарушением отвода тепла от стержня клапана к головке. В дальнейшем втулка начнет “ездить” в гнезде. Иными словами — потребуется повторный ремонт, причем сложнее предыдущего.
После запрессовки втулок и остывания головки их отверстия калибруют развертками. Здесь тоже есть свои хитрости. Желательно применять специальные алмазные развертки — они дают стабильный размер отверстия при довольно долгой работе. Простые ручные развертки из инструментальной стали быстро изнашиваются, обычно их хватает на одну-две головки.
Обработав отверстия, надо обязательно проверить зазоры клапанов во втулках. Для впускных клапанов они должны быть в пределах 0,02—0,04 мм, для выпускных — 0,03—0,04 мм. Стремиться к минимальным зазорам не следует, особенно у выпускных клапанов, поскольку это чревато их заклиниванием при работе.
Ремонт седел клапанов
Основные задачи — обеспечение соосности рабочей фаски и отверстия втулки и создание определенного профиля седла, рекомендуемого заводом-изготовителем для данной модели двигателя.
Для обработки седел применяют различный инструмент. В гараже чаще всего используют ручные угловые фрезы с жестким креплением на направляющем стержне (пилоте). Фрезы обычно имеют углы при вершине 30, 45 и 60 град. Такие фрезы могут быть изготовлены из инструментальной стали или с твердосплавными пластинами.
Основной недостаток данного инструмента — люфт пилота в направляющей втулке, особенно когда у нее есть какой-либо износ. Из-за люфта очень трудно обеспечить соосность седла и втулки.
При обработке формируют определенный профиль седла: уплотнительную фаску и две фаски, примыкающие к ней. Здесь надо руководствоваться данными производителей автомобиля, но есть и некоторые общие рекомендации. У подавляющего большинства моторов уплотнительная фаска имеет угол 45 град. и ширину примерно 1,5 мм. Примыкающие фаски чаще сделаны под углами 30 и 60 град., хотя изредка встречаются седла с более сложным профилем.
Если для ремонта используют ручные фрезы и резцовые головки, то предварительную обработку уплотнительной фаски ведут, пока не получится ровная поверхность без дефектов.
Окончательный этап: притирка клапанов
Окончательная обработка стыка клапана и седла — это притирка клапанов. Сегодня при профессиональном ремонте такая операция практически не применяется. Если седло и фаска клапана обработаны точно, то притирка не нужна, но даже вредна. Другое дело при ручной обработке деталей фрезами и резцовыми головками. Поверхности после ремонта могут иметь не идеальную форму и шероховатость.
Подробнее про притирку клапанов мы писали в статье: притирка клапанов своими руками.
Притирка нужна не столько для обработки, сколько для контроля качества сопряжения. Если притертые поверхности вытереть насухо и несколько раз провернуть клапан в обе стороны, прижимая его к седлу, то на фасках деталей появится блестящая линия. Получится замкнутой, проходящей по всей окружности — все сделано правильно и прилегание хорошее.
Руководство по замене направляющих втулок клапанов своими руками
Многие автомобилисты с приличным опытом езды, которые видели двигатель в разобранном виде, не подозревают о существовании таких деталей, как направляющие втулки клапанов. Причин две: они малозаметны даже на снятой головке блока цилиндров (ГБЦ) и служат довольно долго — 200 тыс. км и более, а потому редко обсуждаются в среде водителей. Но в результате износа эти неприметные детали всё равно приходится менять, что при желании спокойно делается в домашних условиях.
Зачем нужны направляющие втулки?
В начале и середине прошлого века ГБЦ автомобилей изготавливались из чугуна, а клапаны просто вставлялись в точно просверленные отверстия. Но впоследствии производители отказались от чугунных головок из-за большого веса и недостаточного отведения излишков теплоты, а им на смену пришли лёгкие ГБЦ из алюминиевых сплавов. Эти металлы обладают прекрасной теплопроводностью, но слабо противостоят износу от трения.
Чтобы решить проблему, была придумана направляющая втулка — посредник между мягким сплавом головки цилиндров и стальным стержнем клапана, постоянно движущимся вверх-вниз в процессе работы. Изготовленная из чугуна или специальной бронзы, она надёжно запрессовывается в тело ГБЦ, а внутрь с минимальным зазором вставляется клапан.
На схеме двигателя показано расположение направляющих втулок
Сама втулка представляет собой полый цилиндр, сделанный точно по размерам под определённую модель автомобиля. Наружная поверхность отшлифована и на ощупь гладкая, а на внутренней выполнена спиралевидная канавка в виде резьбы. По ней движется моторное масло, смазывающее ось клапана и снижающее силу трения. В верхней части направляющей детали сделана неглубокая выборка, куда вставляется стопорное кольцо.
Слева втулка для выпускного клапана, справа — для впускного
Важный момент. Направляющие элементы для впускной и выпускной группы клапанов отличаются по конструкции, хотя внешне могут выглядеть одинаково (например, детали для российских автомобилей ВАЗ 2108—09). Разница такая: во втулке для выхлопного тракта масляная канавка выполнена по всей длине отверстия, а для впускного — только наполовину. А вот изделия для «классики» ВАЗ 2106 различаются и по размерам, при одинаковом диаметре выпускные элементы длиннее впускных.
Бронзовые втулки для ВАЗ 2109 с виду все одинаковые
Втулки выполняют следующие функции:
Чугунные детали ВАЗ 2106 — впускные втулки короче выхлопных
Когда элемент запрессован в отверстие ГБЦ, то его верхняя часть меньшего диаметра на несколько миллиметров выступает над поверхностью. Это необходимо, чтобы установить на неё маслосъемный колпачок (он же — сальник клапана), не позволяющий смазке из верхней части двигателя попадать в камеру сгорания через внутреннее отверстие втулки.
Так выглядит выступающая часть, куда надевается маслосъёмный колпачок
Причины поломки деталей и их последствия
Характерная особенность направляющих элементов заключается в том, что они не выходят из строя в один момент, а изнашиваются постепенно. Срок «жизни» деталей на авто бюджетной категории составляет от 180 до 300 тыс. км, а на более дорогих иномарках может достигать 1 млн км. На процесс износа влияет несколько факторов, могущих его ускорить:
Нагар на штоке разрушает втулку довольно быстро
Примечание. На рабочий ресурс всех элементов газораспределительного механизма также влияет исправность системы питания и зажигания. Когда в результате неполадок возникают хлопки в топливный либо выхлопной коллектор, то смазка между парой клапан — втулка смывается несгоревшим бензином, отчего несколько секунд механизм работает «на сухую».
Изношенная деталь характеризуется «разбитым» внутренним отверстием, в результате чего шток клапана начинает в нём слишком свободно ходить, а потом появляется люфт. Стержень перекашивается в процессе работы, а тарелка плохо совмещается с седлом, герметичность сопряжения постепенно теряется. Из камеры сгорания в механизм прорываются газы, а сверху попадает масло, в результате чего образуется нагар. Он тоже способствует ускорению износа, быстро приводя деталь в полную негодность.
Когда нужно менять направляющие?
Главный симптом, означающий, что втулки клапанов пришли в негодность, — повышенный расход моторного масла. Когда у штока появился поперечный свободный ход (люфт), то маслосъемные колпачки уже не в состоянии предотвратить проникновение смазки в цилиндры из верхнего моторного отсека, где расположен распределительный вал. Она протекает в увеличенный зазор между клапанным стержнем и внутренним диаметром втулки и беспрепятственно попадает в камеру сгорания.
Выходящий из выхлопной сизый дым — признак сгорания масла
Признаки потребления масла из-за проблем с направляющими такие:
Совет. По нагару на свечах вы можете определить цилиндр, в который попадает наибольшее количество смазочного материала. Это пригодится для выполнения диагностики.
Это и есть масляный нагар на свече зажигания
Поскольку масло может проникать в камеры также по вине цилиндро — поршневой группы, необходимо провести диагностику, чтобы точно определить неисправность. В качестве примера предлагается взять популярный автомобиль ВАЗ 2106:
Чтобы ощутить люфт, клапан надо вытащить за шток и покачать в стороны
При наличии люфта можете смело продолжать разборку, поскольку для замены втулок необходимо снять головку цилиндров. Если вас не оставили сомнения, проверьте остальные клапаны, картина должна быть примерно одинаковой.
Порядок замены направляющих клапанов ВАЗ 2106
Вся процедура делится на несколько этапов:
Первым делом следует отключить аккумулятор от бортовой сети
Совет. Стоит соблюдать именно такую очерёдность действий — сначала разборка мотора, а потом закупка запчастей. Вскрытие точно покажет, какие детали вам нужны. Если вы недавно меняли клапана (5—10 тыс. км назад), то их нужно вытащить, чтобы примерить к новым втулкам в магазине. Старую клапанную группу придётся заменить.
Подготовка необходимого инструмента
Чтобы произвести разборку и замену направляющих, вам понадобится:
Без ключа с трещоткой и головок при снятии ГБЦ не обойтись
Оправка для работы с направляющими представляет собой стальной пруток, конец которого проточен под внутренний диаметр втулки. Вторая часть оправки — это насадка для запрессовки, чей размер подогнан под широкую наружную часть детали (так называемую шляпку), поскольку по торцу бить нельзя. Комплект можно заказать токарю либо купить в готовом виде, он стоит недорого.
Оправку для выбивания и посадки втулок можно выточить по чертежу
Совет. В процессе замены направляющих придётся заново притирать клапана, а то и выполнять прирезку сёдел. Для этих работ нужен специальный инструмент и соответствующие навыки, поэтому операцию лучше доверить мастеру. Кроме того, покупка приспособлений для прирезки и притирки сведёт к нулю всю выгоду от ремонта ГБЦ своими руками.
Это развёртка, используемая на ГБЦ автомобилей ВАЗ 2101—07
Развёртка — это слесарный инструмент, предназначенный для точной подгонки внутренних диаметров отверстий. В данном случае она необходима, чтобы развернуть внутреннюю часть втулки под стержень клапана с минимальным зазором.
Демонтаж ГБЦ и старых втулок
Данный этап — самый трудоёмкий и длительный, начинается он с отключения аккумулятора и опорожнения водяной рубашки мотора (с радиатора жидкость сливать не нужно). Дальнейшие операции выполняйте в таком порядке:
Снятие корпуса фильтра
Совет. Сразу после демонтажа головки очистите блок от старой прокладки и накройте чистой материей, чтобы внутрь цилиндров случайно не попала грязь.
Снятую ГБЦ удобно разместите на столе и снимите пружины с коромыслами (желательно не путать местами), после чего съёмником разблокируйте клапаны и вытащите их. При этом не потеряйте «сухари» — мелкие полуцилиндры, вставляющиеся в прорезь штока. Затем переверните головку камерами сгорания кверху, подложите по краям деревянные бруски и выбейте оправкой все втулки. Удары наносите со средним усилием, чётко и точно. В конце почистите и тщательно протрите всю ГБЦ от нагара и отложений.
Карбюратор надо снять с коллектора, чтобы не мешал
Рекомендация. Пользуясь моментом, обследуйте разобранный двигатель на предмет других неисправностей, чтобы сразу их устранить. Привлеките мастера — моториста с прибором — нутромером, дабы он проверил выработку в цилиндрах и проконсультировал вас по всем вопросам. Это важно, если вы разбираете силовой агрегат ВАЗ 2106 впервые.
Перед разборкой важно совместить метки
Фотоинструкция по снятию головки цилиндров
Как демонтировать ГБЦ ВАЗ 2106 — видео
Подбор новых деталей
Направляющие втулки для двигателя «шестёрки» можно купить в двух исполнениях — из чугуна или бронзы. При выборе стоит придерживаться таких рекомендаций:
Совет. Не слушайте заверения о том, что бронзовые втулки противостоят износу лучше чугунных, это не соответствует действительности. Чугун гораздо твёрже большинства металлов, в том числе и бронзы, просто он хуже передаёт тепло. Отсюда вывод: те и другие детали хороши, но применять их надо по назначению.
Также стоит приобрести новую клапанную группу (если она не менялась недавно), прокладки под ГБЦ и различные патрубки и 1—2 л антифриза на доливку. Остальные детали покупайте по результатам проведённой ранее дефектовки.
Посадка втулок и обратная сборка
Чтобы запрессовать направляющие в гнёзда, переверните головку цилиндров камерами сгорания книзу. Затем наденьте на элементы стопорные кольца, натягивая их с верхнего конца. Если начнёте надевать кольцо с нижней стороны, то обязательно оставите на поверхности глубокие борозды, куда впоследствии может протечь масло.
Важно! Перед посадкой смажьте наружную поверхность деталей тонким слоем моторного масла.
Новая втулка забивается до упора через проставку
Для запрессовки вставьте первую втулку концом в отверстие, наденьте на оправку насадку и приложите её к широкой части детали. Выверенными ударами молотка по проставке забейте втулку до упора, что характеризуется изменением звука ударов (появится лёгкий звон). Бейте со средней силой, чтобы не расколоть чугун. Повторите действие со всеми элементами, а если какой-то из них все же расколется, возьмите запасной.
Справка. Зачастую можно услышать рекомендации, что ГБЦ необходимо греть в ведре с водой, а втулки перед забивкой засунуть в морозилку. Эти мероприятия действительно облегчают запрессовку, но отнимают массу времени. Любой знающий слесарь вам скажет, что посадка чугуна в алюминиевый сплав с натягом 0,04—0,06 мм спокойно выполняется без всякого разогрева.
Отверстия втулок следует прогнать разверткой
По окончании запрессовки нужно прогнать внутренний диаметр втулок развёрткой, чтобы стержень клапана скользил в нём с минимальным зазором. Операция выполняется так: закрепите четырёхгранный конец развёртки в воротке, смажьте рабочую часть моторным маслом, вставьте в отверстие и вращайте по часовой стрелке. Инструмент должен пройти по всей длине детали. Теперь остаётся поставить и притереть клапана, что рекомендуется доверить специалисту. Затем произведите сборку двигателя в обратном порядке, но с учётом ключевых моментов:
Схема затяжки болтов головки цилиндров
Совет от бывалых. Старые мастера после затяжки болтов ГБЦ нередко давали двигателю постоять в течение 12—24 часов, а потом ещё раз обтягивали головку. При наличии времени последуйте данной рекомендации, через сутки вы сами убедитесь, что узлы «уселись», а болты немного прослабились.
Порядок затягивание гаек крепления распределительного вала
По окончании сборки и заливки антифриза запустите двигатель, прогрейте его и вращением корпуса трамблёра выставьте оптимальный угол опережения зажигания.
Совмещение круглой метки на шестерне с приливом на корпусе
Видео по замене направляющих втулок
Суть процесса замены направляющих одинакова для автомобилей любых марок, разница заключается в сложности разборки и форме втулок. Данная процедура довольно трудоёмкая и отнимет у вас немало времени. Будьте готовы к тому, что по ходу дела в двигателе наверняка вылезет ещё какая-то неисправность и её тоже придётся устранять. С другой стороны, вы сэкономите немало денег, выполнив замену втулок собственноручно.
