А ни у кого случайно букв для автокада нет?

А ни у кого случайно букв для автокада нет?

Сообщение artem44ik » 19 июн 2014, 15:47

Re: А ни у кого случайно букв для автокада нет?

Сообщение aftaev » 19 июн 2014, 17:35

Re: А ни у кого случайно букв для автокада нет?

Сообщение artem44ik » 20 июн 2014, 06:29

Re: А ни у кого случайно букв для автокада нет?

Сообщение giraf_79 » 20 июн 2014, 07:12

Re: А ни у кого случайно букв для автокада нет?

Сообщение artem44ik » 20 июн 2014, 08:04

Re: А ни у кого случайно букв для автокада нет?

Сообщение artem44ik » 20 июн 2014, 10:26

Re: А ни у кого случайно букв для автокада нет?

Сообщение Nick » 20 июн 2014, 10:27

Use the Console, Luke.

Re: А ни у кого случайно букв для автокада нет?

Сообщение artem44ik » 20 июн 2014, 10:38

Re: А ни у кого случайно букв для автокада нет?

Сообщение Nick » 20 июн 2014, 10:44

Use the Console, Luke.

Re: А ни у кого случайно букв для автокада нет?

Сообщение artem44ik » 20 июн 2014, 11:21

Re: А ни у кого случайно букв для автокада нет?

Сообщение Nick » 20 июн 2014, 11:26

Use the Console, Luke.

Re: А ни у кого случайно букв для автокада нет?

Сообщение LA-STIK » 20 июн 2014, 11:30

Источник

10 полезных советов по работе на лазерном гравере по дереву и фанере. Настройка лазерного гравера.

Всем привет, Друзья! С Вами 3DTool!

Станок лазерной резки СО2. 10 полезных советов для новичков по резке и гравировке фанеры и дерева.

Предисловие. Для части советов важно понимать разницу между векторными файлами и растровыми файлами. Векторные файлы представляют собой математические формулы, которые описывают линии, круги и т.д. Они создаются в таких программах, как Adobe Illustrator, Inkscape, AutoCAD и Corel. Растровые файлы представляют собой наборы отдельных пикселей, например цифровые фотографии, файлы Adobe Photoshop, JPG и т. Д. Вырезать на лазере вы можете только векторные файлы, а гравировать – оба вида. Для некоторых советов, перечисленных ниже нужно, чтобы ваш файл был векторным.

Каталог лазерных станков с ЧПУ

Совет №1. Подготовка к лазерной резке или гравировке.

Прежде чем мы перейдем к советам по резке и гравировке, давайте начнем с полезных советов по подготовке к ним:

Защита от дыма/нагара: если вы собираетесь гравировать что-либо, помните, что дым/нагар от гравировки может испачкать края гравируемой поверхности. Что бы этого избежать, наклейте на поверхность малярный скотч. Он не сильно повлияет на мощность лазера (можно немного увеличить мощность, если считаете, что это необходимо), но защитит материал вокруг гравируемой зоны от следов дыма. После нанесения гравировки просто снимите скотч.

Предварительные настройки: Лазерный станок, который вы используете, наверняка имеет рекомендуемые настройки для резки или гравировки различных материалов и различной толщины. Вы можете загрузить эти настройки в свой компьютер или непосредственно плату управления станком лазерной резки и сохранить их в качестве предустановок. Обязательно назовите их как-нибудь осмысленно, чтобы в будущем их можно было легко идентифицировать. Таким образом, когда вы в следующий раз будете гравировать на коже или резать акрил толщиной 3 мм, вы можете просто найти и использовать предустановку для работы с данным материалом.

Тестовая резка заготовки: даже если у вас имеется предустановка для разреза материала, рекомендуется выполнить тестовый разрез прежде, чем запустить на выполнение основное задание. Нет ничего хуже, чем вынуть лист материала фанеры после реза лазером и обнаружить, что он не разрезал всё задуманное до конца. Рекомендуем создать маленький круг или квадрат (около 6 или 10 мм в ширину) и вырезать его в углу заготовки. Таким образом можно увидеть, нужно ли увеличивать или уменьшать мощность, прежде чем запустить базовое задание.

Совет №2: Важность слоев в графических редакторах

1. Контроль очередности резов. У вашего лазерного станка скорее всего есть несколько вариантов управления порядком, в котором происходит рез, но удобнее всего контролировать очередность одним единственным способом: задать разные линии реза на отдельных слоях, чтобы включать и выключать каждый слой в нужном порядке.

2. Несколько слоев в одном файле. Вместо того, чтобы каждый дизайн или часть дизайна сохранять в отдельном файле, просто поместите их все в один файл и разбейте на отдельные слои. Затем просто запускайте нужные слои.

3. Создание подсказок и мишеней. Возможно, вы создали несколько подсказок для разметки вашего дизайна, или мишень для размещения нескольких одинаковых объектов. Чтобы их не вырезало на основном дизайне, поместите их на отдельный слой и просто отключите его.

Совет № 3: Приемы лазерной резки и гравировки по дереву.

Еще одна вещь, о которой следует помнить, это материалы с тонким шпоном хорошей древесины сверху. Гравировка часто прожигает тонкий шпон, обнажая то, что находится под ним. Удостоверьтесь, что древесина, которая находится под шпоном, выглядит хорошо, и что вы выжигаете весь шпон, чтобы у вас не было смеси шпона и поверхности под ним.

Совет № 4: Лазерная резка перекрывающихся обектов.

Часто, когда нужно вырезать несколько частей одновременно, велико искушение поместить их рядом друг с другом, что бы соседние одинаковые линии перекрывались друг другом для экономии листа материала. Это хорошая идея, но можно ее очень легко испортить.

Например у вас заготовлено куча квадратов для резки. Если вы нарисуете два квадрата (по четыре стороны каждый), а затем прижмете их друг к другу, визуально будет только одна линия между ними. Проблема в том, что, хотя для вас это выглядит это как одна сплошная линия, компьютер все равно видит две. Конечным результатом является то, что линии будут обрезаны одна по другой. Это приведет к тому, что данный край, скорее всего будет выжженым, а не чистым. Так же потратится время на ненужный рез.

Совет № 5: Разница лазерной гравировки растрового изображения и векторного.

Основное различие между растровой гравировкой и векторной состоит в том, что для гравировки лазер перемещается слева направо по области гравировки, а затем перемещается вниз на минимальный шаг, повторяя до тех пор, пока не выгравирует изображение. С векторным резом лазер просто движется вдоль линий. В результате растровая гравировка занимает намного больше времени, чем векторный рез.

Итак, у вас есть рисунок. Например, кельтский узел, который представляет собой, в основном, просто линии. Конечно, вы можете запустить его как растровую гравировку. Преимущество состоит в том, что вы можете установить толщину линий какую хотите, и разные линии будут иметь разную толщину. Недостаток в том, что гравировка займет гораздо больше времени.

Если же файл векторный, есть быстрый способ создания линий без их разреза. Запустите ваш файл как векторную резку, но выключите питание и увеличьте скорость. Например, чтобы прорезать 3мм фанеру, мы ставим мощность лазера на 100% и скорость на 20%, но, чтобы на ней же нарисовать линию, уменьшаем мощность до 30% и скорость на 95%. Пытаясь прорезать материал, лазер просто выжигает на нем тонкую линию. Преимущество в том, что так будет намного быстрее, чем векторная гравировка. Недостатком является то, что линия будет очень тонкой, и вы не сможете изменить ее толщину.

Совет № 6: Расфокусировка лазерного луча для получения более толстых векторных линий.

В последнем совете мы рассмотрели, как использовать векторное изображение, чтобы просто делать линии на материале для создания штриховых рисунков или дизайнов. Но недостатком этого метода является то, что линия очень тонкая. Но есть способ получить более толстые линии. Лазерный луч имеет очень узкую точку фокусировки, поэтому, если немного опустить материал ниже, лазер потеряет фокус и рассеется. Положите небольшой кусок дерева толщиной около 9,5 мм на материал, который вы используете, и сфокусируйте лазер на этом куске. Затем запускайте лазер на векторной настройке (с меньшей мощностью и более высокой скоростью). В результате получается гораздо более толстая линия, чем если бы лазер был правильно сфокусирован.

Совет № 7: Добавление векторной обводки к краю шрифта или гравируемого изображения

Обычно у вас должны получаться хорошие края на любой гравировке, которую делает ваш лазер (если вы не проверяете фокусировку). Но если вы хотите придать краям гравировки немного большую резкость, вот хороший совет: добавьте легкую векторную обводку по краю гравируемого изображения.

Вам понадобится изображение в виде векторного файла. Выберите его и добавьте тонкий штрих (обводку) по краям. Когда вы настраиваете лазер для обводки, уменьшите питание лазера и увеличьте скорость, чтобы он выжигал, но не прорезал края. После того, как лазер выполнит основную гравировку, он вернется и обожжет тонкую линию вокруг самого края.

Этот эффект отлично подходит для разного рода надписей.

Совет № 8: Лазерная резка дерева в целевой области.

Иногда вам нужно точно попасть в целевую область, которая не лежит в начальных координатах лазера. Например, имеется кусок пластика, из которого вы уже вырезали несколько фигур, но между старыми вырезами достаточно места, чтобы сделать другой, новый вырез. Как вы можете аккуратно вставить новый рез в оставшееся пространство?

Сначала измерьте целевую область и получите ее приблизительные размеры. Убедитесь, что есть достаточно места для того, что вы хотите вырезать. Затем разместите заготовку на сотовом столе лазерного станка и измерьте расстояние от нулевых координат лазера до целевой области. Например, прямоугольник 2.5см на 5 см, расположенный на 6см ниже и на 2см левее от края. Затем в вашем файле используйте разметку, чтобы выделить целевую область и положение от начала координат на материале. Поместите свой рисунок или рез в целевой области. Убедитесь, что данная разметка не будет использоваться при резке. Если вы все правильно измерили, ваш вырез должен находится прямо в целевой области.

Совет № 9: Одновременная лазерная гравировка многих объектов и использование шаблонов.

Совет: Оставьте немного места между шаблонами, чтобы заготовки не лежали плотно друг к другу.

Прежде чем запускать файл, не забудьте переместить сетку и шаблон на один слой, а свое изображение на другой слой. Затем отключить печать для слоя с вашим дизайном на нем.

Отрежьте кусок картона/фанеры под размер рабочей зоны лазера и поместите его в лазер. Теперь убедитесь, что только слой с шаблоном установлен для резки. Выгравируйте шаблон на картоне. Получится сетка, которая соответствует той, что в файле. Теперь поместите предметы, которые вы собираетесь выгравировать на шаблон, отмеченную на картоне. Не забудьте перефокусировать лазер на верхнюю часть того, что вы собираетесь гравировать. Теперь вы можете отключить печать слоя с мишенями и включить печать слоя непосредственно с дизайном.

Пока вы не двигаете картон/фанеру, вы можете просто продолжать раскладывать на неё новые детали, нажимать на гравировку и повторять, пока не сделаете все свои заготовки.

Совет № 10: Использование лазерной точки для моделирования выполнения задания без реза.

На некоторых лазерных станках имеется возможность включить лазерную указку, которая проецирует красную точку, указывающую, где будет работать лазерный луч. Это полезно для определения того, где лазер будет резать, прежде чем выполнять работу на самом материале. Просто отключите питание лазера и включите красную точку. Затем запустите файл и посмотрите, как двигается красная точка, как будто выполняем задание в холостом режиме.

Следует помнить одну вещь: данный метод хорошо работает с векторными линиями, где лазер / красная точка следует по линиям, но не так хорошо с гравировками, когда лазер проходит вперед-назад по всей области гравировки. Если нужно использовать красную точку, чтобы выяснить, где заканчивается гравировка, можно нарисовать квадрат или круг вокруг гравируемого изображения, а затем просто с помощью красной точки в векторном режиме обвести данный квадрат. Либо, можно нарисовать горизонтальную и вертикальную линии из центра, как на рисунке выше.

Что ж, а на этом у нас все! Надеемся эта статья была для Вас полезна!

Связаться с нами вы можете любым удобным для Вас способом:

• По телефону: 8(800)775-86-69

Так же, не забывайте подписываться на наш YouTube канал:

Источник

Резка бумаги лазером. Начало разговора

Имеется в виду можно ли создавать таким образом визитки и открытки не прямоугольной, а фигурной формы, можно ли прорезать в бумаге ажурные отверстия и прочие кружева, какие виды бумаги подходят для резки лазером меньше, а какие больше. Вот об этом мы сейчас и поговорим.

Для начала хочу сказать, что лазер для резки бумаги должен быть хороший. То есть чтобы бумага не горела и не дымилась излишне, точка, в которую сфокусирован лазерный луч должна быть очень маленькая. Для этого по моему мнению подходят только брендовые модели лазеров и то не все, а такие, которые можно сертифицировать для производства гербовых печатей. У них точка самая маленькая.

Почему нужна маленькая точка. Это самый больной вопрос лазерной резки. Дело в том, что бумага при резке дымит. Поэтому цвет бумаги вблизи линии реза более или менее изменяется. И чем точка больше, тем больше выделяется дыма и меняется цвет. То есть если бумага черная или темная по цвету или запечатанная в край, это не так важно, а если светлая или не дай бог белая, тогда вам потребуется лазер самого высокого качества.

А если непокрыта краской, если бумага толстая и белая что тогда? Тогда нужно снижать скорость резки, тщательно миллиметр за миллиметром сдувать образовавшийся дым специальным встроенным обдувом. Но снижение скорости резки увеличивает время выполнения работы. Например качественная резка белой визиточной бумаги Авантаж Нью 270г втрое медленнее резки такой же бумаги, но запечатанной вкрай. А значит заказчик должен быть готов к тому, что и работа с толстой белой бумагой обойдется ему втрое дороже, чем с цветной. О каких деньгах речь? Примерно. Американские ассоциации граверов рекомендуют брать с клиента за час работы такого оборудования около 2000 рублей (в пересчете на наши деньги). В Москве на мой взгляд популярная такса 1000 рублей или даже чуть меньше (при хорошем заказе).

Впрочем эта статья не о деньгах, а о том, что дизайнерам неплохо бы знать, какие возможности дает современное лазерное оборудование, и от чего зависит стоимость реализации ихних дизайнерских фантазий.

Источник

Требования к макетам

Лазерная резка

Файлы для резки должны быть представлены в кривых в программе CorelDraw до X7 включительно. В работу также принимаются файлы AutoCAD и Adobe Illustrator.

Объекты должны иметь масштаб 1:1, размер объектов в файле задается в миллиметрах.

Минимальное расстояние между объектами зависит от материала, но в любом случае не должен быть менее 1-1,5 мм. Например, для фанеры 4 мм толщина реза составляет 0,2-0,3 мм, для оргстекла (акрила)толщиной 3 мм толщина реза составляет 0,15 мм.

В некоторых случаях будет эффективнее совместить детали так, чтобы они имели общую стенку. Такой подход уменьшит метраж реза и сэкономит материал.

Все объекты для резки должны быть без заливки. Толщина линии «Hair Line» («Волосяная линия»).

Все шрифты необходимо перевести в кривые.

Элементы, созданные с помощью эффектов и стилей, также должны быть преобразованы в кривые.

Нельзя допускать формирование изображений толщиной кривых. Следует превращать толщины линий в объект.

Кривые не должно содержать разомкнутых точек в замкнутых контурах. Проверить наличие незамкнутых линий можно применив заливку проверяемому объекту. Если заливка получается, значит линия объекта замкнуты правильно, если нет, где-то есть разрыв.

Лазерная гравировка

В зависимости от желаемого конечного результата для гравировки используются как векторные, так и растровые изображения. Векторные изображения — лазер выжигает линией по контуру рисунка. Растровое изображение представляет собой совокупность черно-белых точек — лазер, соответственно рисунку, выжигает одинаковые точки в разных местах заготовки.

Для векторных изображений применимы все требования, указанные для ЛАЗЕРНОЙ РЕЗКИ (см. выше).

Качество конечного продукта гравировки зависит в большой степени от качества изображения. Разрешение фотографии должно быть минимум 333 dpi. При необходимости Вы можете увеличить разрешение в Вашем графическом редакторе, изменив растр (bitmap или для CorelDraw resample (ресамплинг)).

Анодированный алюминий можно гравировать с разрешением изображения 600-1000 dpi, так как точки растра не увеличиваются на данном материале во время лазерной обработки.

Для древесины или стекла 333 dpi вполне достаточно, так как каждая точка растра при гравировке становится больше чем в графическом редакторе. Это связано с качеством поверхности.

Для акрила или ламината подходит разрешение 500-600 dpi.

Для лазерной гравировки изображения на пластике в большинстве случаев достаточно меньшего разрешения фотографии (333-500 dpi), так как точки растра не перекрывают друг друга.

Если гравировка по контуру, форматы файлов: CDR, AI.

Если гравировка на основе растрового изобраржения, принимаются в работу файлы BMP. Параметры: Mode → Bitmap, Depth → 1 Bit.

Важно!

Исправление ошибок или подготовка к работе макета заказчика производится за дополнительную плату.

Источник

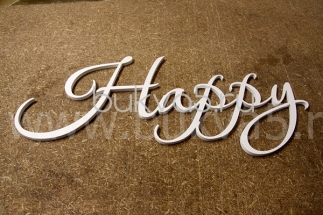

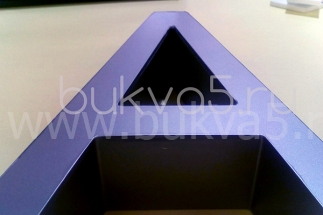

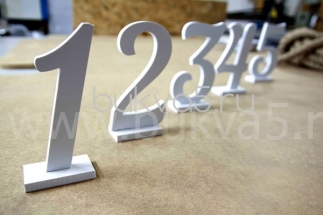

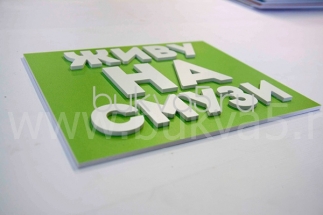

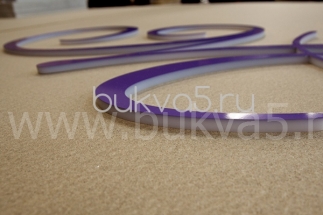

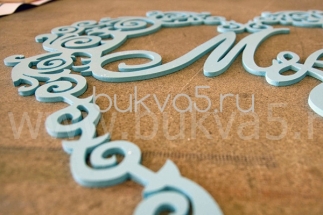

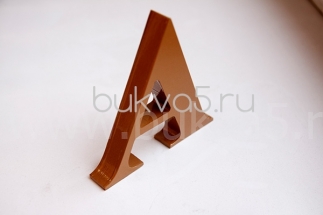

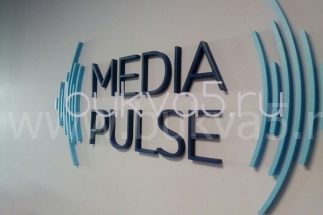

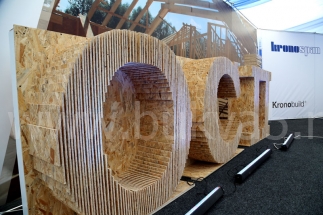

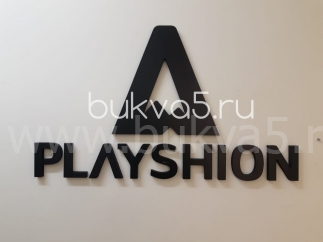

Резка букв

Фигурная резка букв на заказ. Поможем вырезать изделия из любых листовых материалов с помощью фрезерной резки и рулонных с помощью плоттерной. Производство плоских и объемных букв в точном соответствии с индивидуальными пожеланиями к размерам, толщине, внешнему виду, шрифту, дизайну и т.д. Работаем, как с частными клиентами, так и с корпоративными заказчиками, предоставляя отличные скидки на крупные объемные заказы.

100%-ая гарантия эффектного внешнего вида готовой продукции.

Характеристика. Фигурная контурная резка букв любого цвета, формата и размера под заказ.

Базовые цены вы найдете ниже. Детальный расчет мы готовы сделать по факту обращения в нашу компанию с вашей стороны. Воспользуйтесь удобной формой заказа на этой странице или отправьте запрос по электронной почте, по возможности указав номера понравившихся фотографий, от которых можно оттолкнуться для обсуждения проекта.

Резка букв осуществляется под ключ. Готовим технический дизайн макет, вырезаем изделие, осуществляем доставку и монтаж.

Работаем на всей территории Москвы и Московской области, для регионов России действует опция отправки заказа транспортной компанией.

Популярные материалы: пластик ПВХ, оргстекло, композит, акрил, полистирол и т.д.

Ассортимент: плоские и объемные, цветные, белые и прозрачные, большие и маленькие, интерьерные и уличные, любые изделия под заказ.

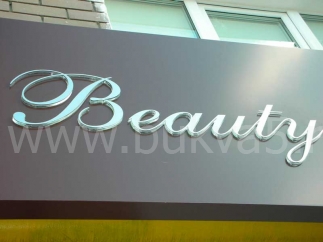

Применение: установка на стены, стенды и стойки, оригинальные рекламные и декоративные варианты для оформления частных и коммерческих помещений.

Цена фигурной резки букв складываться из стоимости материала, сложности производства (толщина основы и сложность линий реза), а также сопутствующих услуг: дизайн, доставка, монтаж.

В прайс-листе указана стоимость классических вариантов изделий, простые линии реза, тонкие основы. Детальные расценки и условия покупки уточняйте у менеджеров. Рекомендуем вам также обратить внимание на цены, указанные за готовые изделия, их вы найдете по ссылкам ниже.

Предоставляем приятные скидки:

-15% на проекты оформления пространства.

Если вы хотите комплексно украсить офис, магазин, салон красоты, кафе, здания, то мы готовы сделать скидку весь заказ.

-15% на серийное изготовление изделий.

Если вы планируете разместить оптовый заказ на несколько штук одинаковых изделий, то стоимость за единицу будет ниже.

-15% на партнерские проекты.

Для архитектурных студий, дизайн бюро, рекламных агентств при регулярной работе мы готовы предоставить эксклюзивные цены на всю нашу продукцию.

Доставка и оплата

Сроки.Средний срок изготовления заказа 2-3 рабочих дня. Минимальный срок – 1 день. Сложные и большие проекты 5-7 рабочих дней.

Доставка. Работаем на всей территории Москвы и Московской области, для регионов России действует опция отправки заказа транспортной компанией. Средняя цена доставки по Москве 400-700 рублей в зависимости от дальности, габаритов и веса.

Оплата. Все формы оплаты для юридических и физических лиц: счет, карта и т.д.

Материалы

Большой склад позволяет держать в наличии множество вариантов популярных материалов: пластика ПВХ, оргстекла, полистирола и т.д., что позволяет вырезать буквы оперативно и с полным контролем качества. Вот список лишь самых популярных основ:

Поможем вырезать буквы из пластика ПВХ от 1 мм до 2 см.

Буквы из оргстекла прозрачного и цветного.

Фрезеровка букв из композита (композитный алюминий).
