Как выровнять армопояс по горизонтали
Тонкости монтажа армопояса под плиты перекрытия и балки
Армопояс в доме под плитами перекрытия делается для усиления строительной конструкции коробки здания, тем самым он повышает прочностные параметры несущих стен.
Это происходит потому, монолитный пояс распределяет общую нагрузку от кровли через стены на фундамент.
Что особенно важно, он помогает не допустить негативные последствия от движения грунтов, влияния наружных деформирующих напряжений от воздействия ветра, температурных колебаний и атмосферной влаги.
Армоконструкция, выполняется монолитной из железобетона либо в виде кладки из обычного кирпича и объединяет в единый нагрузочный контур коробки дома.
Степень прочности такого строения и реальная его способность сопротивлению нагрузкам определяются толщиной и высотой защитного пояса, состава бетона, характеристик арматурного каркаса, точности выполнения технологии производства работ, с соблюдением всех профильных норм и стандартов.
Для чего необходим?
Армированный пояс — один из важных защитных элементов строительного объекта любого назначения. Он создается на различной высоте от «0» отметки уровня земли, в зависимости от его этажности и выбранного застройщиком межэтажного расстояния. Отсутствие такой защитной конструкции уменьшает характеристики прочности и долговечности объекта строительства.
В конструкции дома армопояс выполняет такие важные задачи:
Армированная защитная конструкция выполняется в форме монолитной бетонной или кирпичной замкнутой ленты, установленной вдоль несущих стен дома.
Существующие градостроительные нормы и правила требуют в обязательном порядке устанавливать такую защиту в следующих случаях:
Можно ли без него обойтись?
Решение о возведение таких защитных конструкций принимается на стадии разработки проекта дома. В случае если расчетные локальные стеновые напряжения усилия не смогут привести к возникновению трещин, допускается не устанавливать армопояс.
Кроме того, также допускается не устанавливать монолитную защиту при возведении толстых капитальных стен из кирпича или фундамента, который планируется углубить глубже грунтового уровня промерзания.
Армопояс не требуется при создании монолитных стеновых конструкций или выполненных из бруса и бревен.
Материалы для конструкции
Основными стройматериалами для их изготовления считаются:
Применение U-блоков значительно повышает скорость создания защитной конструкции, из-за простоты укладки, также не требуется предварительная установка опорной подушки, а незначительный вес конструкций не требует применения дополнительного оборудования и подъемных механизмов.
Самый тяжелый и надежный вариант первый, самый дешевый, второй, самый теплый и дорогой — третий.
Наиболее часто проектировщики выбирают установку монолитного железобетонного пояса. Для его применения используют бетон и арматуру к которым предъявляют особенные требования:
Для уменьшения объема цемента при приготовлении раствора допускается применять крупный гравий или щебень, при этом существуют ограничения по объемам:
Требования к армированному поясу
Нормативные требования к таким защитным конструкциям зависят от месторасположения перекрытия.
Под плиты
В качестве плит перекрытия чаще всего бетонные панели перекрытия с продольными круглыми отверстиями, с проектной нагрузкой:
Чтобы их удержать потребуется армированный пояс шириной стеновой конструкции либо несколько меньше до 0.8 от толщины стенок, для установки теплозащитного слоя.
Сечение армокаркаса должно выполняться прямоугольным с высотой 1.5 от ширины.
Для формирования внутреннего каркаса применяются только материал соответствующий ГОСТ, с минимальным диаметром для продольных элементов 12 мм и длинной 8 м, а поперечных — 8 мм с шагом 400 мм. Арматурная конструкция должна быть непрерывной и установлена строго горизонтально.
Каркас выполняется из 2-х рядов арматуры по 2 прутка. Горизонтальные прутки укладывают с нахлестом не менее 800 мм, которые располагают как можно дальше от углов. Соединяют прутья вязальной проволокой. На угловом повороте ее загибают. Арматурный каркас со всех сторон должен быть залит бетонным слоем не менее 5 см.
Чтобы армоконструкция под плиты перекрытия не стала «мостиком холода» в доме, ее снаружи утепляют жесткими или минераловатными теплоизоляторами.Иначе они станут источниками образования конденсата и плесени в помещении.
Под балки
Защитная армоконструкция по балки перекрытия должна иметь детали для закрепления мауэрлата. Поэтому еще на моменте создания такого пояса выводятся шпильки с Д=12 мм. Высота их возвышения над готовым поясом должна быть не менее 40 мм. На концах прутьев изготавливается резьба, а в мауэрлате выполняют отверстия с соответствующим шагом. Поверх армопояса устанавливают гидроизоляцию.
Далее закрепления монолитной конструкции устанавливается мауэрлат по совпадающим отверстиям, выступающие шпильки фиксируют болтами. Только после этого на нем закрепляются стропила, потом возводят оставшуюся часть кровли.
Чтобы конструкция не разрушилась, бетонный раствор, заливают с маркой не менее М200. допускается самостоятельное подготовка раствора в пропорции цемент/песок/щебень: 1/3/5.
Армомонолит под балки допускается устанавливать меньшими по габаритам, чем для железобетонных плит, поскольку они обладают более низким весом. Рекомендуемая толщина конструкции — 200 мм, и высота от 250 мм.
Величина опирания
Величина опирания плит на монолитный пояс — это очень важный показатель для установки перекрытия на монолитную конструкцию. Если увеличить предельную глубину опирания, плита станет функционировать как рычаг, а при значительных нагрузках даже может произойти небольшой подъем стенки над плитой. При том что такой процесс будет незаметен для наблюдателя, но станет критичным для целостности коробки дома.
Кроме того, дополнительные нагрузки, которые возникают при установке мебели, бытовых предметов и внутридомовых перегородок, также будут способствовать формированию трещин в стеновых конструкциях.
В связи с этим максимальная величина опирания для перекрытий строго нормируется и не должна превышать для таких видов установки:
Также установлен минимальный показатель по опиранию перекрытий на армопояс:
Расходники и инструменты для укладки
Застройщик перед выполнением монолитного армопояса своими силами должен точно рассчитать объем основных и вспомогательных материалов по списку, в который чаще всего включают:
Чтобы застройщик смог выполнить весь технологический процесс установки армопояса, потребуется подготовить следующий набор инструментов и оборудования:
Пошаговая инструкция по заливке
До процесса заливки армопояса потребуется выполнить все подготовительные операции по очистке поверхности стен перед, выполняют гидроизоляцию, нарезают арматуру для каркаса и заготовку пиломатериала для опалубки.
Основные этапы технологической карты производства железобетонного армопояса для перекрытий:
Как правильно укладывать?
Установку монолитных ЖБ плит перекрытия допускается выполнять только обученному персоналу с применением автокрана или другой грузоподъемной техники при соблюдении всех требований безопасности при работах с тяжелыми крупногабаритными грузами.
Установка балок на монолитную защитную конструкцию может проводиться самостоятельно, но при условии точного выполнения технологии монтажа деревянных конструкций.
Плиты
Перед установкой плит в определенном по проекту месте, их торцевые пустоты замуровывают специальными бронированными вставками или просто бетонным раствором.
Это повышает прочность конструкции в самых уязвимых зонах с максимальными нагрузками.
Работы выполняются бригадой монтажников в составе не менее трех человек с привлечением грузоподъемной спецтехники.
Один монтажник отвечает за строповку и крепление плит к крюку. Остальные рабочие находятся на площадке укладки, контролируя расположение плиты и отсоединяют крановые крепежи.
Выполняя манипуляции с перекрытиями, противопоказано их переворачивать противоположной стороной, в противном случае они не будут выдерживать вес, на который рассчитаны.
При установке бетонных плит перекрытия требуется выполнить правильно анкеровку. Особенно это необходимо сделать для домов свыше одного этажа и объектов, возводимых в сейсмически активной местности.
Существует несколько приемов анкеровки панелей между собой:
Балки

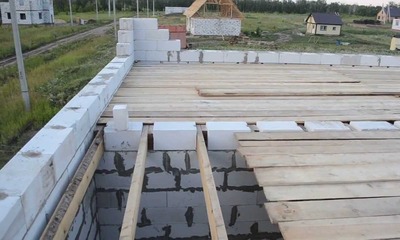

Когда устанавливаются деревянные перекрытия нужно учитывать стеновой материал. Так для газобетона под армированный пояс достаточно опалубки высотой 250 мм с простым вязаным армокаркасом из А-III, который заливают бетонным раствором М200.
После того как армопояс застынет и будет снята опалубк, устанавливают деревянные балки, с толщиной которая будет зависеть от толщины стены, но не более 250 мм и не менее 150 мм.
Промежуток укладки балок определен в 300-400 мм, а минимальная зона опирания на стенки — 80 мм.
Внизу балки подшиваются доской, в межбалочное пространство доски укладывают паро- влагоизоляцию и утеплитель. Схема пирога, тип утеплителя, его толщина и очередность защитных слоев устанавливается проектом.
В роли теплозащитного материала применяют материал минераловатной группы, а пенопласт применять внутри жилого дома не разрешено, поскольку он является горючим и выделяет опасные для жизни канцерогены. После укладки теплозащитных слоев устанавливают черновой деревянный настил, после чего идет слой финишной отделки, например, плитами OSB.
Такая конструкция перекрытий довольно прочная, теплая, звуконепроницаемая и имеет большой срок эксплуатации. Она быстро монтируется, и не перегружает стены. Ее также легко ремонтировать, обновлять и демонтировать.
Ошибки и сложности
Установленный согласно нормативом и проекту армопояс гарантирует продолжительный срок эксплуатации объекта, поскольку увеличивает его прочностные и эксплуатационные характеристики.
Основные сложности в выполнении такой защитной конструкции возникают у застройщиков в процессе расчетов конструкции, которые довольно сложные и требуется специальные при выборе объема материалов, размеров и технических параметров.
Эту часть работы рекомендуется поручить профессионалам, чтобы качественно был выполнен весь необходимый пакет проектных документов. Имея на руках проект, соорудить армопояс можно будет уже и самостоятельно.
Основные ошибки которые допускают застройщики в процессе выполнения защитного пояса под перекрытия:
Заключение
Профессионально исполненный армопояс считается неотъемлемым элементом для любого дома, обеспечивая его длительный срок эксплуатации на базе высоких прочностных характеристик.
Профессионально выполненные расчеты такой защитной конструкции, точное следование технологической карте в процессе его производства, повышают не только уровень надежности строительного объекта, но и сокращают затраты на его возведение, эксплуатацию и ремонт.
Как положить мауэрлат на армопояс?
Армопояс (армированный железобетонный пояс) он же сейсмопояс – очень прочная монолитная полоса по периметру здания и несущих стен из газобетона.
Задачи армопояса – существенное укрепление несущих стен для повышения их несущей способности, во избежание трещин и других деформаций из-за неравномерной усадки здания, кровельных, ветровых и прочих нагрузок.
Армопояс прочно скрепляет газобетонные блоки, равномерно распределяет нагрузку и создает жесткость конструкции.
Высота и ширина армопояса
В идеале, геометрию, армирование и состав бетона армопояса определяют расчетми.
Обычно ширина(толщина) армопояса равняется ширине стены, 200-400мм, а рекомендуемая высота 200-300мм.
Но разумнее будет сделать ширину армопояса чуть тоньше чем стена, чтобы был запас места под утеплитель, для уменьшения мостиков холода. Лучше всего для этого дела подойдет экструдированный пенополистирол(ЭППС), так как он отлично изолирует тепло. Есть также вариант заливки армопояса в уже готовые газобетонные U-блоки, но об этом смотрите дальше по тексту.
Установка и крепление мауэрлата
Эта ответственная операция выполняется с учётом ряда обстоятельств:
Распространён способ крепления опорного бруса шпилькой или анкерным болтом
Мауэрлат устанавливается на оцинкованный резьбовой крепёж
Видео: как устроить армопояс своими руками
Строение с армопоясом обеспечит эксплуатацию загородного дома в течение не менее 50 лет с минимальными затратами на ремонт. А главное — проживание в таком укреплённом доме будет комфортным и безопасным.
Для чего нужен армопояс в газобетонном доме
Назначение и функции
Сначала рекомендую вам ознакомиться с мегаполезным видео о том, для чего нужен армирующий пояс:
Если говорить кратко, то армопояс под мауэрлат представляет собой монолитную бетонную конструкцию, повторяющую контуры постройки, и служит для следующих целей:
Газобетон, керамзитобетон и пеноблок – современные и относительно дешевые стройматериалы. Несмотря на все достоинства, все они имеют один существенный недостаток – под воздействием точечной нагрузки от стропил блоки могут лопнуть, что значительно ослабляет прочность всей стены. Поэтому армопояс на газобетоне и других пористых блоках – обязательное условие долговечности конструкции.
Нужен ли армопояс на стенах из кирпича, ведь они обладают достаточной прочностью для крепления мауэрлата с помощью анкеров и закладных элементов? Поскольку кирпичная кладка не монолитная конструкция, то строители настоятельно рекомендуют и на таких стенах устройство армопояса, особенно в регионах сейсмически нестабильных и для построек, возведенных на склонах.
Можно ли сделать кирпичный армопояс?
Некоторые «специалисты» считают, что альтернативой бетонной конструкции может служить армопояс из кирпича. Я же хочу сразу указать на недостатки этого варианта:
Из этого следует, что укрепление стен дома армированной кирпичной кладкой не может конкурировать с монолитным бетонным поясом. Использовать кирпичный армопояс можно для крыш хозяйственных построек небольших размеров и других зданий вспомогательного назначения. При возведении нужно придерживаться следующих тезисов:
Армопояс под мауэрлат
Мауэрлат должен прочно крепится к несущим стенам шпильками и анкерами. Сама стропильная система, вес всей кровли, снеговые и ветровые нагрузки создают значительную распирающую силу, которая может поломать не усиленные стены. Армопояс же под мауэрлат решает эту задачу, и выполнятся он так же, как и под перекрытие.
Крепление мауэрлата к армированному поясу
Как только бетон набирает нужную прочность, опалубку можно снять. Через 7-12 дней самое время приступить к закреплению мауэрата. Брус, служащий мауэратом, обрабатывают антипирентами и дезинфицирующими средствами. Его скрепляют косым прирубом или прямым замком. Эти соединения позволяют придать конструкции монолитность. К будущему месту закрепления прикладывается брус, и в местах, где есть шпильки, намечают и сверлят под них отверстия.
Мауэрлат монтируется на армопояс только через слой — рулонной гидроизоляции. Закрепляется при помощи гайки и большой шайбы. Когда все гайки крепко-накрепко затянуты, соединения лучше застраховать контргайками. Все торчащие шпильки можно срезать болгаркой.
Крепление к газобетону без армопояса
Газобетон — чрезвычайно хрупкий материал. Для успешной монтировки мауэрлата необходимо сделать на нем конструкцию из более крепкого материала. Можно использовать бетонные или кирпичные столбики.
Подобные опоры должны быть закреплены к самой стене, также очень желательно, чтобы анкер прошел сквозь опору и еще пару рядов газобетонных блоков. Явную привилегию стоит отдать химическому анкеру
. Его особенность заключается в проклейке шпильки или арматуры на всю глубину отверстия, в то время как длина обычного механического анкера составляет 0,5 – 0,7 мм.
Важно знать, что при использовании химического анкера не стоит ничего приваривать к арматуре, ведь в процессе химический состав может перегореть и перестать работать.
Толщина стен должна обязательно быть достаточной для того, чтобы давать отпор боковому воздействию стропил. Потому, если стена слишком узкая, вышеописанная конструкция может не подойти. В таком случае придется устанавливать дополнительные горизонтальные балки, которые будут служить своеобразными «стяжками» и оберегать стропила от расхождения.
Если скомбинировать подобное решение с современными материалами, можно получить возможность не делать армированный пояс на газобетоне. Но, на наш субъективный взгляд, лучше не экономить на столь важном элементе в постройке здания любого предназначения.
Как сделать своими руками смотрите в видео.
Итак, можно сделать вывод, что сооружение армированного пояса под мауэрлат является неотъемлемой частью строительства домов из газобетона и пенобетона, касательно же каменных стен он служит надежным помощником в укреплении здания.
Наиболее подходящее крепление мауэрлата к армопоясу — с помощью специальных шпилек, прикрепленных к металлическому каркасу. Работы с бетоном стоит проводить без перерывов, единожды. Мауэрлат стоит крепить через слой рубероида.
При строительстве домов очень часто возникает вопрос о том, как закрепить каркас крыши к стенам, чтобы обеспечить не только обвязку стен и увеличить их прочность, а и распределить нагрузку по всему периметру стен.
Для этих целей специально создают армопояса и крепят к ним мауэрлат. Если соединения выполняются из одинакового материала, то проблем с выполнением армированного пояса и крепления к нему бруса для установки стропил не возникает. Однако для домов из камня и пенобетонов эту задачу решить не так просто. Для этого создают специальные обвязки стен на основе железобетонного каркаса, к которым крепят мауэрлат, выполненный из деревянных балок или металлических швеллеров. При этом учитывается разнородность и особые механические свойства материалов, чтобы достичь максимальной жесткости конструкции. Поэтому применяют надежные способы креплений, в зависимости от толщины стен, площади крыши и ветровых нагрузок. необходимо изготовить в виде монолитной конструкции, внутрь которой закрепить прочные штыри.
Каркас армопояса, краткая инструкция
Расстояние между прутками арматуры высчитывайте по толщине и высоте армопояса с учетом защитного слоя бетона, минимум по 5 см с каждой стороны.
Закладные шпильки
Иногда, чтобы крепить мауэрлат, на армопоясе заранее устанавливаются шпильки диаметром от 12 мм, выступающие над мауэрлатом на 3-4 см. Шаг установки таких шпилек – 100 см: их крепят на хомуты вязальной проволокой.
Что касается вопроса о целесообразности изготовления мауэрлата при наличии армирующего пояса, то действительно, теоретически стропилины могут фиксироваться на пояс. Однако на практике это потребует значительного количества дополнительных мероприятий. Так что намного проще пойти традиционным путем использования армированного пояса под мауэрлат.
Армированный пояс по несущим стенам
Современные строительные технологии направлены на обеспечение устойчивости возводимых строений, повышение ресурса эксплуатации. Ведь строительные объекты подвергаются воздействию природных факторов, связанных с ветровыми нагрузками, осадками, реакцией нестабильных грунтов. Конструкция возводимых построек нуждается в надежном укреплении, которое обеспечивает армопояс – цельный контур из армированного бетона, опоясывающий стены по замкнутому периметру.
Армированный пояс по несущим стенам обеспечивает высокую прочность строения, повышает устойчивость здания, компенсирует значительные нагрузки. Цельный железобетонный контур затрудняет деформацию здания, вызванную усадкой основания, температурными и сейсмическими факторами, а также снежным покровом и ветровыми нагрузками. Создание по периметру здания бетонного пояса, армированного стальными прутками, позволяет сформировать монолитный каркас, затрудняющий появление трещин и повышающий жесткость конструкции.
Уберите у дома армированный пояс и здание долго не простоит
Нет необходимости задавать вопрос, нужен ли армирующий пояс. Он требуется при возведении любых жилых и производственных объектов, обеспечивая надежность, устойчивость и длительный ресурс эксплуатации строений. Остановимся детально, для чего выполняется кольцевое усиление, какие потребуются материалы. Рассмотрим, как сделать сейсмопояс своими силами.
О целесообразности усиления
Что такое армопояс и зачем он необходим? Чем вызвана необходимость формирования железобетонного кольцевого контура по периметру здания? Что это такое? Разберемся по порядку со всеми вопросами. Армированный пояс по несущим стенам представляет монолитный бетонный контур, повторяющий замкнутую конфигурацию здания и усиленный арматурным каркасом. Формируется армопояс для решения следующих задач:
Армопояс – лента из монолитного железобетона, которую укладывают на нескольких уровнях строящегося здания
Имеется несколько факторов, предотвратить которые позволяет армированный пояс по несущим стенам:
Необходимость усиления периметра здания особенно актуальна при возведении построек из ячеистых бетонов, склонных к разрушению под действием изгибающих усилий. Зная, как сделать сейсмопояс, можно сформировать надежную окантовку, укреплённую стальным армированным каркасом, который компенсирует действующие нагрузки, обеспечивая целостность строения.
Классификация и назначение
Ответить на вопрос, что такое армопояс и зачем он требуется, поможет информация о видах контуров усиления. Устойчивость строения обеспечивают следующие виды поясов разгрузки:
Защищает фундамент и стены от трещин, вызванных неравномерной осадкой и морозным пучением грунта
Освоив технологию, изучив, как сделать армопояс, можно создать прочный бетонный контур по периметру здания, обеспечивающий надежную защиту от деформаций, вызывающих появление трещин и нарушение целостности строения.
Если же на участке залегают слабые грунты (пылевидный песок, суглинок, глина, лесс, торфяник), то ответ на вопрос нужен ли армирующий пояс, очевиден
Конструктивные нюансы
Разобравшись с вопросом, что такое армопояс и зачем он формируется, рассмотрим конструктивные особенности устройства разгрузочных бетонных поясов. Армированный пояс по несущим стенам выполняется в различных вариантах:
Если же мы имеем дело с легкими блоками, то армопояс залить придется
После ознакомления с особенностями конструкции, не возникнет вопроса, как сделать сейсмопояс. Всё достаточно просто – следует определиться с вариантом разгрузочного контура, изучить последовательность выполнения операций.
Что необходимо для работы?
Зная, как сделать сейсмопояс, несложно определить, какие инструменты и материалы понадобятся для работы. Подготовьте:
Если фундамент будет смонтирован из блоков ФБС, то армопояс однозначно необходим
Этапы работ
Залить армопояс несложно, четко соблюдая последовательность строительных мероприятий. Алгоритм действий такой:
Последовательность операций является ответом на вопрос: как сделать сейсмопояс?
Заключение
После ознакомления с материалом статьи, не возникнет вопросов, что такое армопояс и зачем он сооружается, а также как сделать армопояс. Все работы несложно выполнить самостоятельно, изучив технологию, подготовив необходимые материалы и инструменты.
Высота и толщина армопояса для газобетона
Армопояс (армированный железобетонный пояс) он же сейсмопояс – очень прочная монолитная полоса по периметру здания и несущих стен из газобетона.
Задачи армопояса – существенное укрепление несущих стен для повышения их несущей способности, во избежание трещин и других деформаций из-за неравномерной усадки здания, кровельных, ветровых и прочих нагрузок.
Армопояс прочно скрепляет газобетонные блоки, равномерно распределяет нагрузку и создает жесткость конструкции.
Высота и ширина армопояса
В идеале, геометрию, армирование и состав бетона армопояса определяют расчетми.
Обычно ширина(толщина) армопояса равняется ширине стены, 200-400мм, а рекомендуемая высота 200-300мм.
Но разумнее будет сделать ширину армопояса чуть тоньше чем стена, чтобы был запас места под утеплитель, для уменьшения мостиков холода. Лучше всего для этого дела подойдет экструдированный пенополистирол(ЭППС), так как он отлично изолирует тепло. Есть также вариант заливки армопояса в уже готовые газобетонные U-блоки, но об этом смотрите дальше по тексту.
Для чего нужен армопояс в газобетонном доме
Армопояс под мауэрлат
Мауэрлат должен прочно крепится к несущим стенам шпильками и анкерами. Сама стропильная система, вес всей кровли, снеговые и ветровые нагрузки создают значительную распирающую силу, которая может поломать не усиленные стены. Армопояс же под мауэрлат решает эту задачу, и выполнятся он так же, как и под перекрытие.
Каркас армопояса, краткая инструкция
Расстояние между прутками арматуры высчитывайте по толщине и высоте армопояса с учетом защитного слоя бетона, минимум по 5 см с каждой стороны.
Армопояс на газобетон своими руками (видео)
Схема армирования углов и примыканий армопояса
Утепление армопояса
Армопояс является очень серьезным «мостиком» холода, через который уходит большая часть тепла, и на котором образовывается конденсат с внутренней стороны армопояса. И чтобы избежать этого, нужно произвести утепление внешней стороны армопояса газобетоном, или пенополистролом или пенопластом. Пенополистирол более предпочтителен. Так что заранее нужно предусмотреть пространство для утеплителя, заливая армопояс с отступом от внешнего края стены.
Утепленный армопояс под газобетон
Бетоном какой марки заливать армопояс
Для заливки армированного пояса по газобетону используется бетон марки М200-М250. Его можно привести в готовом виде миксером с завода, или же сделать самостоятельно.
Пропорции для бетона марки М200: цемент М400, песок, щебень (1:3:5). Пропорции для бетона марки М250: цемент М400, песок, щебень (1:2:4).
Воды в бетоне должно быть минимальное количество, а для придания пластичности используйте пластификатор.
Водоцементное соотношение должно быть в пределах от 0.5 до 0.7, то есть, на 10 частей цемента приходится от 5 до 7 частей воды.
Добавление в бетон чрезмерного количества воды делает его менее прочным.
Чтобы удалить из бетона воздушные пузырьки, его следует провибрировать специальным строительным вибратором, или же интенсивно и длительно протыкать жидкий бетон обрезком арматуры.
Бетон должен заливаться в опалубку за один раз, чтобы он был монолитным (неразрывным).
ПОХОЖИЕ СТАТЬИ:
Изготовление армопояса для газобетона
Чем отличается газобетон от пенобетона
Сравнение кирпича и газобетона
Гидроизоляция фундамента под газоблоки
Какой марки выбрать газобетон?
Какие инструменты нужны для работы с газобетоном?
Разновидности крепежей для газобетона
Сколько стоит построить газобетонный дом?
Выбираем и сравниваем клей для кладки блоков
В каких случаях нужен армопояс и как его правильно сделать?
Снимите с деревянной бочки стальные обручи, и она развалится. Уберите у дома армированный пояс и здание долго не простоит. Это упрощенное, но весьма наглядное пояснение необходимости усиления стен. Всем, кто собирается построить прочный дом будет полезна информация о назначении, разновидностях и устройстве армопоясов.
Что представляет собой эта конструкция и какие функции она выполняет? Армопояс – лента из монолитного железобетона, которую укладывают на нескольких уровнях строящегося здания.
Заливка армированного пояса выполняется в фундаменте, под плиты перекрытия и под мауэрлаты (опорные балки стропил).
Данный способ усиления выполняет четыре важные функции:
Основным материалом для повышения жесткости стен был и остается железобетон. Для небольших хозпостроек можно использовать менее мощный армопояс из кирпича. Он представляет собой 4-5 рядов кирпичной кладки, ширина которой равна ширине несущей стены. В шов каждого ряда на раствор укладывается сетка ячейкой 30-40 мм из стальной проволоки диаметром 4-5 мм.
В каких случаях нужен армопояс?
Для стен
Усиление стен армированным поясом требуется не всегда. Поэтому не нужно зря тратить деньги на его устройство в следующих случаях:
Если же на участке залегают слабые грунты (пылевидный песок, суглинок, глина, лесс, торфяник), то ответ на вопрос нужен ли армирующий пояс, очевиден. Не обойтись без него и в том случае, когда стены строятся из керамзитобетонных или ячеистых блоков (пено или газобетонных).
Это хрупкие материалы. Они не выдерживают подвижек грунта и точечных нагрузок от междуэтажных плит перекрытия. Армопояс исключает риск деформирования стен и равномерно распределяет нагрузку от плит на блоки.
Для арболитовых блоков (толщина стены не меньше 30 см, а марка прочности не ниже В2,5) армопояс не нужен.
Для мауэрлата
Деревянная балка, на которую опираются стропила, называется мауэрлатом. Она не может продавить пеноблок, поэтому кому-то может показаться, что под нее армопояс не нужен. Однако, правильный ответ на данный вопрос зависит от материала, из которого построен дом. Крепление мауэрлата без армопояса допускается для кирпичных стен. Они надежно держат анкера, которыми мауэрлат крепится к ним.
Если же мы имеем дело с легкими блоками, то армопояс залить придется. В газобетоне, пенобетоне и керамзитовых блоках анкерные крепления надежно зафиксировать невозможно. Поэтому очень сильный ветер может оторвать мауэрлат от стены вместе с крышей.
Для фундамента
Здесь подход к проблеме усиления не меняется. Если фундамент будет смонтирован из блоков ФБС, то армопояс однозначно необходим. Причем его нужно делать в двух уровнях: на уровне подошвы (основания) фундамента и на его верхнем срезе. Такое решение защитит конструкцию от интенсивных нагрузок, возникающих при подъеме и осадке грунта.
Для бутобетонных ленточных фундаментов также требуется усиление армированным поясом, хотя бы на уровне подошвы. Бутобетон – экономичный, но не стойкий к подвижкам грунта материал, поэтому армирование ему необходимо. А вот монолитной «ленте» армопояс не нужен, поскольку ее основа — стальной объемный каркас.
Нет необходимости в устройстве данной конструкции и для сплошной фундаментной плиты, которую заливают под здания на слабых грунтах.
Под какие виды междуэтажных перекрытий нужен армопояс?
Под панели, которые опираются на керамзитобетонные блоки, газо или пенобетон, армированный пояс нужно делать в обязательном порядке.
Под монолитное железобетонное перекрытие его можно не заливать, поскольку оно равномерно передает нагрузку на стены и прочно связывает их в единую пространственную конструкцию.
Армопояс под деревянное перекрытие, которое опирается на легкие блоки (газобетонные, керамзитовые, пенобетонные) не требуется. В этом случае под балки достаточно будет залить опорные площадки из бетона толщиной 4-6 см, чтобы исключить риск продавливания блоков.
Кто-то может нам возразить, указав на ряд случаев, когда армопояс под деревянное перекрытие этажа заливается. Однако, в этом случае усиление требуется не потому, что деревянные балки на бетонных подушках способны продавить кладку, а для повышения пространственной жесткости коробки здания.
Как правильно сделать армопояс?
Технология устройства армированного пояса жесткости ничем не отличается от методики заливки монолитного фундамента.
В общем случае она состоит из трех операций:
Определенные тонкости и нюансы в работе появляются в зависимости от зоны расположения армопояса.
Армированный пояс под фундамент
Отвечая на вопрос, как сделать армированный пояс под фундаментом (1 уровень), скажем, что его ширина должна быть на 30-40 см больше ширины опорной части основной бетонной «ленты». Это позволит существенно снизить давление здания на грунт. В зависимости от этажности дома толщина такого пояса жесткости может составлять от 40 до 50 см.
Армированный пояс первого уровня делают под все несущие стены здания, а не только под наружные. Каркас для него изготавливается методом вязки арматурных хомутов. Сварка применяется только для предварительного соединения (прихватки) основной арматуры в общую пространственную конструкцию.
Заливку такого пояса бетоном рекомендуется делать за один прием, чтобы исключить стыки, снижающие прочность. Диаметр основной арматуры может составлять от 16 до 20 мм. Диаметр поперечных хомутов 8-10 мм, а их шаг – не более 20 см.
Армояс второго уровня (на фундаменте)
Эта конструкция по сути является продолжением ленточного фундамента (бутобетонного, блочного). Для ее армирования достаточно использовать 4 стержня диаметром 14-18 мм, связав их хомутами диаметром 6-8 мм.
Если основной фундамент – бутобетонный, то проблем с установкой опалубки под армопояс не бывает. Для этого нужно оставить в ней свободное место (20-30 см) для установки арматурного каркаса с учетом защитного слоя бетона (3-4 см).
С блоками ФБС ситуация сложнее, поскольку опалубка для них не ставится. В этом случае следует применить деревянные бруски-распорки, которые снизу подпирают опалубочные щиты. Перед установкой на щиты набивают обрезки досок, которые выступают за габариты опалубки на 20-30 см и не дают конструкции сместиться вправо или влево. Для соединения опалубочных щитов по верху досок прибивают короткие бруски-поперечины.
Упростить систему крепления можно за счет использования резьбовых шпилек. Их попарно ставят в щиты опалубки на расстоянии в 50-60 см. Затянув шпильки гайками, мы без деревянных подпорок и поперечин получаем достаточно прочную и устойчивую конструкцию для заливки бетона.
Данная система подходит и для опалубки, которую требует армопояс под плиты перекрытия.
Шпильки, которые будут залиты бетоном, нужно завернуть в пергамин или нанести на них немного машинного масла. Это облегчит задачу их извлечения из бетона после его затвердевания.
Армопояс под плиты перекрытия
В идеале его ширина должна быть равной ширине стены. Это можно сделать в том случае, когда фасад будет полностью облицовываться плитным утеплителем. Если же для декорирования решено использовать только штукатурный раствор, то ширину армопояса придется уменьшить на 4-5 сантиметров, чтобы оставить место для пенопласта или минваты. В противном случае в зоне укладки пояса жесткости появится сквозной мостик холода очень солидных размеров.
Делая армопояс на газобетоне, можно использовать и другое решение. Оно заключается в установке по краям кладки двух тонких блоков. В пространство между ними помещается стальной каркас и заливается бетон. Блоки выполняют роль опалубки и утепляют пояс.
Если толщина газобетонной стены 40 см, то для этой цели можно использовать перегородочные блоки толщиной 10 см.
При меньшей толщине стены можно своими руками вырезать в стандартном кладочном блоке полость для армопояса или купить готовый газобетонный U-блок.
Армированный пояс под мауэрлат
Главная особенность, которой армопояс под мауэрлат отличается от других видов усиления – наличие в нем анкерных шпилек. С их помощью брус прочно фиксируется к стене без риска отрыва или сдвига под действием ветровых нагрузок.
Ширина и высота арматурного каркаса должны быть такими, чтобы после замоноличивания конструкции между металлом и внешней поверхностью пояса со всех сторон осталось не менее 3-4 см защитного слоя бетона.
Видео по теме:
Что такое армопояс и зачем он нужен?
В строительной сфере внедряются современные технологии и применяются новые материалы. Одновременно возрастают требования к устойчивости зданий, а также увеличению срока эксплуатации. На постройки воздействуют факторы природного характера, вызванные ветровыми нагрузками, реакцией почвы и осадками. Для укрепления здания выполняется армопояс. Прочный армированный пояс по несущим стенам представляет собой усиленную арматурой бетонную окантовку, залитую по контуру здания. Рассмотрим особенности конструкции, разберемся, что такое армопояс и зачем он применяется.
Что такое армированный пояс по несущим стенам
Многие слышали, употребляемый профессиональными строителями, термин сейсмопояс, но не все знают, что это такое. Начинающие застройщики интересуются, что такое армопояс и зачем он используется при возведении жилых зданий и объектов производственного назначения. Для предотвращения деформации строений важно знать, как сделать сейсмопояс с соблюдением всех строительных норм. Постараемся по порядку ответить на каждой вопрос.
Итак, армированный пояс по несущим стенам представляет цельную силовую конструкцию, обладающую повышенной прочностью.
Она изготавливается из следующих материалов:
В качестве опалубки могут использоваться:
Важно продумать конструктивные особенности опалубки, обеспечить ее целостность при заливке бетонного раствора. Для повышения жесткости устанавливаются распорные элементы, а щиты стягиваются стальной проволокой. Надежная окантовка повышает жесткость конструкции, затрудняя появление трещин на стенах постройки. Армированный пояс по несущим стенам – это специальный элемент усиления здания, который компенсирует возникающие усилия и предотвращает деформацию строения.
Чтобы армопояс был качественным, а соответственно дом надежным, нужно знать, как правильно сделать армосетку/каркас
Нужен ли армирующий пояс – назначение контура усиления
Разберемся, для чего предназначен сейсмопояс. Армопояс для стен любого здания – ответственная конструкция, которая может сооружаться на различных уровнях.
Она выполняет ряд серьезных задач:
Отсутствие контура усиления на капитальных стенах строения отрицательно влияет на его целостность. Зная, как сделать армопояс, можно самостоятельно соорудить конструкцию, повышающую жесткость здания.
Мы разобрались, что такое армопояс и зачем он сооружается.
Прутья скрепляются для фиксации арматуры в необходимом положении при заливке бетоном
Принимая решение об устройстве сейсмопояса, важно проанализировать факторы, отрицательно влияющие на прочность строения:
Актуальность укрепления стен по периметру вызвана особенностями материалов, применяемых при выполнении строительных мероприятий. Разобравшись, как сделать сейсмопояс, с учетом характеристик применяемых стройматериалов, можно значительно повысить прочностные характеристики и устойчивость строительных конструкций.
Армопояс для здания – сфера применения
Область использования армированного пояса довольно обширна. Без него невозможно представить современные здания.
Установка и закрепление опалубки осуществляется несколькими методам
Сейсмопояс выполняется при строительстве объектов различного назначения:
При этом для возведения несущих стен могут использоваться разнообразные строительные материалы:
Блоки, изготовленные из ячеистых видов бетона, обладают пониженными прочностными характеристиками, нуждаются в дополнительном укреплении. Именно поэтому важно не допустить растрескивания газобетона и пенобетонных блоков на проблемных участках, требующих специального укрепления сейсмопоясом. Независимо от типа применяемого стройматериала, важно понимать, что такое армопояс и зачем он формируется на разных уровнях при возведении капитальных стен.
Как сделать армированный пояс – конструктивные особенности
Укрепление проблемных зон, расположенных на различной высоте от нулевой отметки, осуществляется бетонным поясом. Он дополнительно усилен арматурными прутками.
Размышляя, как сделать армопояс, необходимо разобраться с разновидностями разгрузочных поясов:
Для обеспечения необходимого запаса прочности следует разобраться, как сделать армопояс своими силами. Это выполнимая задача, если тщательно изучить технологию и подготовить все необходимое.
Если на стены из плохо воспринимающего нагрузки материала установить армопояс, то нагрузка от плит перекрытия будет распределяться равномерно
Материалы и инструменты для изготовления сейсмопояса
Имея представления о том, как сделать сейсмопояс, легко определить перечень материалов и подготовить необходимый инструмент для выполнения работ.
Понадобится:
Для вязки каркаса целесообразно приобрести специальный крючок для вязания. При использовании стержней увеличенного диаметра желательно применять специальную оснастку для загиба прутков.
Последовательность работ – как сделать сейсмопояс своими силами
Соблюдайте рекомендуемую последовательность операций при выполнении работ:
Вот мы и разобрались, как сделать сейсмопояс. Эту работу несложно произвести своими силами, изучив технологический процесс и своевременно подготовив все необходимое для работы.
