Как выровнять объект в автокаде
AutoCAD
Выравнивание объектов относительно других объектов в 2D и 3D.
Для перемещения, поворота или наклона выбранных объектов, их выравнивания по точкам на другом объекте можно указать одну, две или три пары исходных и целевых точек.
Укажите одну, две или три пары исходных и определяющих точек для выравнивания выбранных объектов.
Отображаются следующие запросы.
Выберите объекты Выберите выравниваемые объекты и нажмите клавишу ВВОД.
Следующая серия запросов содержит запрос исходных и целевых точек. Число заданных пар точек определяет результаты.
Первая исходная точка, первая целевая точка
При указании только одной пары исходных и целевых точек выбранные объекты перемещаются на плоскости или в пространстве на расстояние, заданное точками (1) и (2).

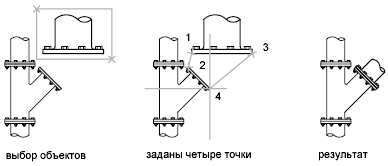

При выборе двух пар точек выбранные объекты можно переместить, повернуть и масштабировать, чтобы выровнять с другими объектами.

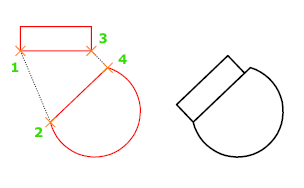

Первая пара точек задает базовую точку выравнивания (1, 2). Вторая пара точек описывает угол поворота (3, 4).
После ввода второй пары точек отображается запрос на масштабирование объекта. В качестве опорной длины для масштабирования берется расстояние между первой и второй целевыми точками (2, 4). Масштабирование доступно только при выравнивании с помощью двух пар точек.

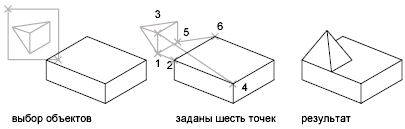

При указании трех пар исходных и целевых точек выбранные объекты могут быть перемещены и повернуты в пространстве.
Вначале объекты перемещаются вдоль вектора, проведенного из исходной точки (1) к целевой точке (2).
Затем исходный объект поворачивается (1, 3), выравниваясь с целевым объектом (2, 4).
Наконец, исходный объект поворачивается еще раз (3, 5), выравниваясь с целевым объектом (4, 6).
AutoCAD
Не удалось извлечь оглавление
ВЫРОВНЯТЬ (команда)
Выравнивание объектов относительно других объектов в 2D и 3D.
Для перемещения, поворота или наклона выбранных объектов, их выравнивания по точкам на другом объекте можно указать одну, две или три пары исходных и целевых точек.
Укажите одну, две или три пары исходных и определяющих точек для выравнивания выбранных объектов.
Отображаются следующие запросы.
Выберите объекты Выберите выравниваемые объекты и нажмите клавишу ВВОД.
Следующая серия запросов содержит запрос исходных и целевых точек. Число заданных пар точек определяет результаты.
Первая исходная точка, первая целевая точка
При указании только одной пары исходных и целевых точек выбранные объекты перемещаются на плоскости или в пространстве на расстояние, заданное точками (1) и (2).
При выборе двух пар точек выбранные объекты можно переместить, повернуть и масштабировать, чтобы выровнять с другими объектами.
Первая пара точек задает базовую точку выравнивания (1, 2). Вторая пара точек описывает угол поворота (3, 4).
После ввода второй пары точек отображается запрос на масштабирование объекта. В качестве опорной длины для масштабирования берется расстояние между первой и второй целевыми точками (2, 4). Масштабирование доступно только при выравнивании с помощью двух пар точек.
При указании трех пар исходных и целевых точек выбранные объекты могут быть перемещены и повернуты в пространстве.
Вначале объекты перемещаются вдоль вектора, проведенного из исходной точки (1) к целевой точке (2).
Затем исходный объект поворачивается (1, 3), выравниваясь с целевым объектом (2, 4).
Наконец, исходный объект поворачивается еще раз (3, 5), выравниваясь с целевым объектом (4, 6).
AutoCAD
Не удалось извлечь оглавление
ВЫРОВНЯТЬ (команда)
Выравнивание объектов относительно других объектов в 2D и 3D.
Для перемещения, поворота или наклона выбранных объектов, их выравнивания по точкам на другом объекте можно указать одну, две или три пары исходных и целевых точек.
Укажите одну, две или три пары исходных и определяющих точек для выравнивания выбранных объектов.
Отображаются следующие запросы.
Выберите объекты Выберите выравниваемые объекты и нажмите клавишу ВВОД.
Следующая серия запросов содержит запрос исходных и целевых точек. Число заданных пар точек определяет результаты.
Первая исходная точка, первая целевая точка
При указании только одной пары исходных и целевых точек выбранные объекты перемещаются на плоскости или в пространстве на расстояние, заданное точками (1) и (2).
При выборе двух пар точек выбранные объекты можно переместить, повернуть и масштабировать, чтобы выровнять с другими объектами.
Первая пара точек задает базовую точку выравнивания (1, 2). Вторая пара точек описывает угол поворота (3, 4).
После ввода второй пары точек отображается запрос на масштабирование объекта. В качестве опорной длины для масштабирования берется расстояние между первой и второй целевыми точками (2, 4). Масштабирование доступно только при выравнивании с помощью двух пар точек.
При указании трех пар исходных и целевых точек выбранные объекты могут быть перемещены и повернуты в пространстве.
Вначале объекты перемещаются вдоль вектора, проведенного из исходной точки (1) к целевой точке (2).
Затем исходный объект поворачивается (1, 3), выравниваясь с целевым объектом (2, 4).
Наконец, исходный объект поворачивается еще раз (3, 5), выравниваясь с целевым объектом (4, 6).
Выравнивание в Автокаде
Выравнивание в Автокаде выполняется с помощью команды ALIGN, позволяющей выполнить одновременно перемещение, поворот и масштабирование объекта.
Не все пользователи догадываются о ее существовании, наверное по причине отсутствия на стандартных панелях инструментов, и выполняют для выравнивания объекта отдельно перемещение, поворот и масштабирование.
Выравнивание объектов в AutoCAD
Выравнивание объектов выполняется в следующей последовательности:
1. Запустите команду выбрав в верхнем меню Редактировать → 3D-операции → Выровнять (Align) или введите в командную строку ВЫРОВНЯТЬ (_ALIGN).
2. Далее выберите объект или объекты перемещения и нажмите Enter. В данной команде работает предварительный выбор, если объекты были выбраны этот шаг пропускаем.
4. Если необходимо масштабирование объекта относительно базиса в командную строку вводим ДА (YES) и нажимаем Enter или выбираем соответствующую опцию по клику правой клавиши мыши.
Координирование растровой подложки
Вот так команда ВЫРОВНЯТЬ (_ALIGN) сводит выравнивание объектов в Автокаде к нескольким кликам.
Она не заменима при загрузке растровых подложек с выравниванием по координатной сетке, или если вы подгружаете проектные решения от смежников. Для координирования подложки необходимо выполнить выравнивание по характерным точкам, например крестам координатной сетки.
Как правило растровые изображения при размножении и сканировании искажаются, поэтому при вставке растровых подложек (планшетов, карт и т. п.) указывайте крайние точки выравнивания для уменьшения смещения.
Полезно. О том как подгрузить планшеты имеющие файлы привязки координат подробно разобрано здесь.
Если вам придется часто пользоваться данной командой, найдите и выведите соответствующую кнопку на панель инструментов, как это сделать, можно прочитать здесь.
Команда Align в Автокаде. Видеоурок
Премьеру видеурока ускорят ваши коментарии…
