Как вывести диагональ под фундамент

Разметка участка под фундамент

Выбираем точку отсчета. Первую сторону нашего фундамента нужно привязать к какому-нибудь объекту нашего участка.

Пример. Сделаем так, чтобы наш фундамент (дом) был параллелен одной из сторон забора. Следовательно, первую бечевку натягиваем равноудалено от этой стороны забора на нужное нам расстояние.

Построение прямого угла (90⁰). В качестве примера будем рассматривать прямоугольный фундамент, в котором все углы максимально близки к 90⁰.

Существует несколько способов как это сделать. Мы рассмотрим 2 основных. © www.gvozdem.ru

Способ 1. Правило золотого треугольника

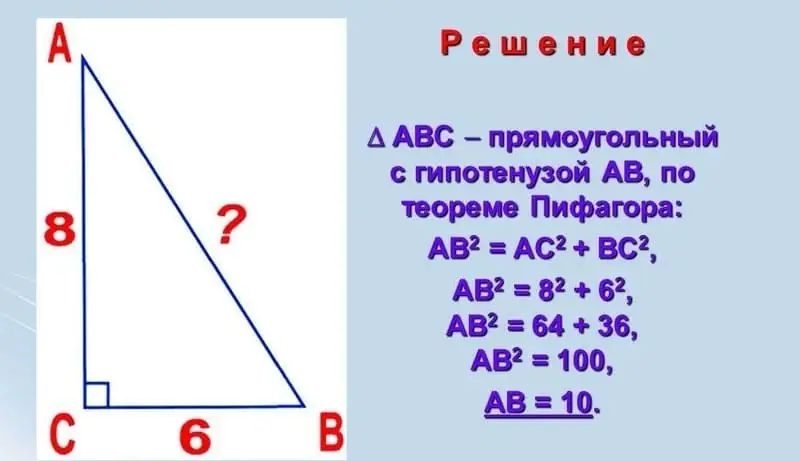

Для построения прямого угла будем применять теорему Пифагора.

Формула

Чтобы не углубляться в геометрию попробуем описать проще. Чтобы между двумя отрезками a и b сделать угол в 90⁰ нужно сложить длины этих отрезков и вывести корень из этой суммы. Получившиеся число будет являться длинной нашей диагонали соединяющей наши отрезки. Очень просто расчет сделать с помощью калькулятора.

Обычно при разметке фундамента берут размеры сторон, чтобы при выведении из корня получалось целое число. Пример: 3х4х5; 6х8х10.

Если у вас есть рулетка, то в целом проблем не возникнет, если вы будете брать отрезки отличные от общеиспользуемых. Например: 3х3х4,24; 2х2х2,83; 4х6х7,21

Если измерения мы производили в метрах, то значения получаются очень даже понятными: 4м24см; 2м83см; 7м21см.

Калькулятор

Также стоит отметить, что измерения можно производить в любых системах измерения длины главное использовать известное нам соотношение сторон: 3х4х5 метра, 3х4х5 сантиметра и т.п. То есть, если даже у вас нет инструмента для измерения длины, то можно взять, например, рейку (длина рейки не имеет значения) и померить ей (3 рейки х 4 рейки х 5 реек).

Теперь давайте посмотрим как это применить на практике.

Сложности при неправильной разметке

Неправильная переноска размеров на местность и пренебрежение сравнением диагоналей приведет к тому, что на поверхности земли появится ромб или трапеция. При устройстве самого фундамента это может и не станет заметно, но первая укладка плит над подвалом выявит несоответствия и приведет к потерям времени для перерасчета сборных элементов или переделке основания.

Если плита опирается меньше требуемой глубины, после получения нагрузки от оборудования или людей она может обломить опорную часть стены и упасть. Такая неприятность коснется горизонтальных элементов перекрытия на всех этажах высотного строения и будет повторяться вплоть до кровли.

Выполнить устройство крыши трудно, если не соответствуют размеры между балками, фермы приходится ставить большего размера, а в других местах уменьшать габариты. Увеличивается трудоемкость работ, т.к. исполнитель выступает в несвойственной для него роли конструктора и проектировщика.

Усложнится установка кровельного покрытия, т.к. листы профнастила или шифера выпускаются с прямыми углами. Сборные угловые элементы водоотлива также рассчитаны на установку под 90°, желоб будет отходить от края кровли, а вода попадет на вертикальные ограждения, стены будут отсыревать.

Сложности возникнут с последующими работами, поэтому нужно проверить диагональ фундамента и сравнить результаты. Аналогично проводят измерения после установки опалубки, чтобы подтвердить правильность расчетов.

Разметка фундамента сложной формы

Хорошо, когда размечается обычный прямоугольный фундамент под дом, сделать это своими руками не представляет никаких трудностей. А как быть, если дом сложной формы.

Тут, конечно, разметка будет немного сложнее, но все же не на столько, чтобы за это отдавать часть своего драгоценного бюджета.

Размечая дом сложной формы своими руками, порядок действий должен быть следующий:

Разметка эркера

Сама по себе разметка эркера, хоть и сложнее чем прямоугольная разметка, но тоже не представляет собой особой сложности и опасности, как может показаться на первый взгляд.

Я не буду так подробно описывать разметку эркера, как это было в предыдущем разделе с фундаментом прямоугольной формы, потому что принципы те же самые. Опишу только нюансы, которые необходимо учесть, если вы делаете это своими руками.

Разметку эркера будем производить так же – своими руками. Порядок разметки фундамента под дом в виде эркера следующий:

Разметка в зависимости от типа фундамента

Каждый фундамент имеет свои особенности в связи, с которыми имеются свои особенности в разметке.

Ленточный фундамент

По углам фундамента ставятся колышки, между которыми необходимо натянуть бечевку либо цветную ленту. Колышки вбиваются по углам вешних граней, траншея при этом капается с внутренней стороны разметки. Трудно найти идеально ровный участок, поэтому глубина траншеи, как правило, измеряется по самой низкой точке разметки фундамента.

Для небольшой постройки будет достаточно траншеи глубинно в полметра. Крайне важно, что бы дно траншеи было как можно ровнее. Также траншея должна иметь строго вертикальные стены.

Столбчатый фундамент

Разметка столбчатого, свайного или плитного фундамента очень похожа на обычную разметку, но процесс несколько усложнен. На гранях разметки фундамента необходимо разметить точки размещения опор. Расстояния между ними должно быть не более 2х метров.

С чего начинается разметка фундамента?

Первое, что приходит в голову – настрогать колышков, запастись прочным шнуром, рулеткой, понять, как работает гидроуровень, и можно приступать к разметке. Так ли это на самом деле?

Для качественной разметки основания дома необходимо составить план, включающий в себя два последовательных шага:

1. Независимо от того, какой фундамент требуется по проекту – ленточный, свайный или плитный, сначала необходимо выяснить точные границы участка.

2. Затем на листке бумаги фундамент привязывают к территории. Необходимо заранее учесть расположение предполагаемых хозяйственных построек, расстояние до соседского забора, септика, колодца или скважины. И только после этого можно приступить к разметке фундамента «в натуре».

Этот шаг позволит соблюсти СНиП 30-02-97, регулирующий расстояние от дома до границ соседнего участка.

– Разметку под фундамент я начал с того, что отступил 5 метров от красной линии по границе участка.

Для разметки фундамента вам потребуется:

При разметке фундамента лучше использовать шнур. На фоне травы или земли леска визуально теряется, в то время как шнур белого цвета хорошо заметен.

– В качестве шнурки лучше использовать капроновую нить толщиной в 1.5-2 мм, т.к. она хорошо натягивается и не провисает.

– При разметке фундамента я использовал полипропиленовая нить толщиной в 1 мм. Она отличается повышенной прочностью.

Предыстория

История произошла лет 7 назад. В те годы стройка для меня была больше, как подработка в качестве подсобного рабочего. И вообще, сама строительная деятельность меня никак не увлекала, а даже наоборот.

И вот, мой дорогой дядя, решив проверить мою сообразительность, видимо, задаёт мне задачу:

До того момента с такими задачами я не сталкивался, повторюсь, т.к. больше подрабатывал на подсобных работах. Минуты 3 размышлений помогли найти ответ. Попробуйте сами решить задачу, а только потом посмотреть ответ.

Средние расценки за работу по стране

Если выполнить процедуру выравнивания самостоятельно не под силу, можно использовать услуги компаний-подрядчиков, которые предлагают выровнять цокольную часть фундамента разными материалами.

Например, в Ростове мастера используют экструзионный пенополистирол, стеклопластиковую сетку, армирующую сетку. За это берут от 2550 рублей за 1 погонный метр. В Москве и Московской области, а также в Санкт-Петербурге такая услуга обойдется в стоимость 3500 рублей за погонный метр. При этом выезд мастера на точку зачастую бесплатный.

Цена складывается из индивидуальных особенностей цокольной части, ее размеров, а также перепадов. На итоговую стоимость влияет тип используемого материала.

Диагональ фундамента

Еще один способ сделать – воспользоваться теоремой Пифагора. Зная длину и ширину будущей постройки и определив место, в котором будет расположен первый угол фундамента, можно вбить в этом месте колышек. Натянув в нужном направлении шнур, отмечают линию основания под одну из стен. Перпендикулярно к полученной линии натягивают шнур, длина которого равна длине второй стороны фундамента. Проверить наличие прямого угла можно, воспользовавшись формулой, по которой, зная длины катетов, вычисляют длину гипотенузы.

Так высчитывают первую диагональ. Если опорная конструкция имеет форму прямоугольника, все действия необходимо повторить, приняв за вершину второго угла конец шнура, с помощью которого отмечают длину или ширину основания. Получив две диагонали можно убедиться в том, что все измерения и работы проведены правильно. Насколько точно сделаны расчеты и выполнены измерения, можно проверить с помощью лазерного нивелира. Этот прибор позволит создать нужную конструкцию, без погрешностей.

На любых участках, независимо от наличия уклона, качества грунта и других особенностей самым точным способ сделать фундамент, обеспечив устойчивость здания, является создание прямого угла с помощью теоремы Пифагора. Остальные инструменты и способы считаются вспомогательными.

Не стоит успокаиваться, убедившись в том, что длина всех диагоналей одинакова, ведь они равны и в трапеции. Это значит, что проверка прямых углов просто необходима.

Посмотрите видео, как проверить правильность выставления диагоналей.

Разметка основания под баню:

Разметка

Если пренебречь разметкой или допустить серьезные ошибки, то это приведет к следующим последствием:

Разметка дает возможность расположить все опоры в полном соответствии с проектом.

Как вымерить диагональ фундамента максимально точно – только применяя специальные инструменты и материалы:

При строительстве большого количества зданий стоит приобрести нивелир. С этим устройством работы проводятся значительно быстрее и проще.

Методики разметки

Как правильно разметить фундамент для дома – пошаговая инструкция для всех вариантов конструкций очень похожа. Самый простой вариант – плитная конструкция, где достаточно определить стороны и углы.

Для ленточной конструкции необходимо выполнить следующее:

После определения точки строится угол: в одну сторону откладывается величина, делимая на 3 (можно больше, тогда будет меньше погрешность), в другую – на 4. Угол 90 градусов, замеры определяются между концами отрезков, в данном случае диагональ составляет 5 м. Если параметры не совпадают, то потребуется выровнять угол.

Разметка делается колышками с рейками. Данная конструкция используется только для внешней стороны, внутренняя сторона обозначается шнуром, он крепится к обноске. При этом наружная деревянная обноска может быть с разрывами или сплошной.

По окончанию проведения разметок убирается верхний слой грунта и роется траншея. Если делается подвал, тогда роется необходимых размеров яма. Внутренняя разметка не нужна до момента работ с почвой.

Как сделать разметку под фундамент других типов конструкций? Процедура практически ничем не отличается от ленточной конструкции. Но для других вариантов процесс будет немного сложнее, поскольку на разметке требуется наметить точки установки опор на расстоянии между точками не больше двух метров. Для столбчатой/ленточной конструкции деление внешнего контура проводится по теореме Пифагора, далее отступается ширина конструкции, проводится разметка внутри.

Для столбчатого варианта единственное отличие в разметке – это нанесение ее в местах установки столбов. После их заглубления и использования ростверка надо создать вторую разметку с двухъярусной обноской. Для этого крепят шнуры обоих периметров на уровне оголовок. После этого делают верхнюю обноску.

Источник

Как рассчитать диагональ фундамента

Устройство фундамента составляет треть стоимости коробки малоэтажного здания, а допущенные ошибки сложно, либо невозможно исправить, когда дом уже отстроен. Чтобы вся работа не пошла насмарку, нужно не просто знать, как вывести диагональ фундамента и разметить сложные по форме участки, но и иметь на руках проект, составленный на основе анализа грунта. Тем не менее, многие застройщики решаются на самостоятельное «плавание», и мы надеемся, что представленная здесь информация будет им полезна.

Зачем нужна разметка

Разметка фундамента своими руками

Для разметки нужно иметь приготовить рулетку, угольник, шпагат, маркер и колышки. Если будет изготавливаться обноска, что очень удобно при устройстве плит и свайных полей, нужно запастись обрезной доской 100х40 мм и брусками 40х50 мм. Топорик, которым заостряются и забиваются в грунт колья, тоже должен быть под рукой.

Под дом с прямыми углами

Частный дом, тем более, строящийся без проекта, почти всегда имеет прямоугольную конфигурацию, поэтому разметка выполняется максимально просто. Прежде всего, фундамент нужно привязать к ориентиру (соседнему дому, например, или забору), опираясь на существующие нормы.

Получив контур фундамента, останется проверить геометрическую правильность сформированного прямоугольника, и сделать это можно разными способами.

Способ 1 – по формуле

Все мы знаем из школьной геометрии про теорему Пифагора, согласно которой квадрат гипотенузы прямоугольного треугольника равен сумме квадратов катетов. Катетами здесь послужат стороны фундамента, а гипотенузой и будет проведённая из угла в угол диагональ.

Чтобы самостоятельно не заниматься вычислениями, проще всего воспользоваться онлайн-калькулятором расчёта диагонали. Открыв один из таких сервисов, мы ввели в него длину и ширину дома 6500 на 8500 мм, и получили результат: 10700,4 мм.

Способ 2 – проверка диагоналей египетским треугольником

Проверить прямоугольность углов можно ещё проще – используя правило египетского треугольника, в котором стороны имеют размеры 3, 4 и 5 м. Отложим две из этих величин на сторонах фундамента, и, прочертив между ними диагональ, получим третью величину. Произвести такую проверку нужно на всех четырёх углах.

Обратите внимание: После того, как диагонали будут проверены, и вы убедитесь в правильности разметки, в тех местах, где маркерные метки обозначают углы фундамента, можно забить отрезки арматуры. Нужно это для подстраховки, дабы не пришлось делать всю работу заново – вдруг в процессе работ обноска будет нечаянно сбита.

Разметка эркера

Выступающие части дома, будь то веранда, терраса или эркер, размечаются дополнительно. Сложность разметки эркера состоит в том, что он имеет не прямоугольную, а трапецеидальную, многогранную или полукруглую форму. С трапецией дело обстоит проще всего.

Размер выпуклости эркера известен, и чтобы обозначить её линию, требуемое расстояние нужно отложить на боковых шнурах. Соединив метки, вы получите линию передней стенки эркера. По этой линии наносится длина выступающей части здания, и забиваются колышки. На шпагате вдоль той стены, к которой примыкает эркер, отмеряете его отступ от угла дома и длину проёма, и тоже намечаете эти точки колышками. Натянув между всеми кольями шпагат, вы и получите очертания эркера.

В ситуации с круглым эркером всё делается приблизительно так же, только ещё проще. Отметив на шнуре той стены, к которой примыкает эркер его ширину, находите середину. Это будет центр окружности, в который и надо вбить колышек. К нему привязывается бечёвка с одним свободным концом, длина которого равна радиусу окружности. Привязав к этому концу гвоздь или кусок арматуры, вы получите импровизированный циркуль, которым прямо на грунте можно начертить безупречную окружность.

Разметка сложной формы

Разметка разных типов фундамента

Делается это путём срезки и подсыпки грунта, смягчения или полного устранения уклона, который может быть не только спокойным или слабопересечённым, но и неблагоприятным для строительства. Вертикальная планировка позволяет изменить микрорельеф так, чтобы затраты на данный этап работ не превышали нормативные 3%, и можно было по максимуму сохранить естественную плотность грунта.

Самое лучшее и выгодное со всех сторон решение – это поддержание нулевого баланса земляных масс, когда объём вынутого грунта равен объёму засыпанного. Нарушение этого баланса является удорожающим фактором строительства, поэтому очень важно правильно продумать схему заглубления фундамента.

Что лучше: срезать часть грунта на склоне, чтобы сделать ровную площадку под дом, или предусмотреть ступенчатый фундамент, решать должен проектировщик. Что же касается разметки, то она в таких случаях выполняется только с помощью геодезических приборов. Строить на холме вообще сложно, но делать это самостоятельно, не имея элементарных знаний в области строительства, и вовсе безрассудно. На ровных участках дело обстоит проще, но нужно принимать во внимание некоторые нюансы.

Ленточного

Фундаменты ленточного типа, особенно заложенные в грунт неглубоко, являются самыми распространёнными в частном строительстве. Лента представляет собой систему соединённых между собой балок, закладываемых не только под все наружные стены, но и под внутренние несущие. В зависимости от размеров дома, кольцо периметра может пересекать как всего одна балка, так и несколько в разных направлениях, поэтому просто четырьмя колышками разметку такого фундамента выполнить невозможно.

Учитывая, что разметить нужно не только внешний контур будущей конструкции, но и внутренний, ведь лента имеет определённую толщину, разметку лучше производить не одинарными колышками, а двойными, соединёнными перекладиной. Такая обноска называется скамеечной, и она очень удобна именно для разметки ленточных фундаментов. Сколько у фундамента стенок, столько пар скамеечек и должно быть установлено.

Источник

Как правильно вывести диагональ фундамента

От надежности фундамент зависит срок службы сооружения, комфортность пребывания в жилых помещениях. Разметка фундамента — один из главных этапов строительства. И сделать ее надо с учетом строительных нормативов и правил.

Как сделать разметку под фундамент

Измерительные приборы (лазерный уровень, теодолит и нивелир) облегчают выполнение работы. Но применять их в частном домостроении нецелесообразно.

Обычно застройщик использует подручные инструменты:

Сначала составляют план, в котором:

Затем приступают к выставлению диагонали одним из двух способов:

Начальный этап для обоих методов одинаковый.

Дальнейшие действия

Метод №1

Метод №2

Как разметить и точно выровнять диагональ фундамента под дом с прямыми углами

Точно выровненные диагонали — залог того, что углы дома будут равны 90°. Их величину нужно постоянно проверять. Измеряются и оси-диагонали. В прямоугольнике они равны между собой. Разница длин в несколько см вызовет перекос. Выравнивают диагонали коррекцией углов.

Проверка диагоналей

Сначала надо измерить, какая из осей короче. Затем определить в какую сторону перекосились углы. На одной стороне переставить колышки в противоположном перекосу направлении. Величина сдвига равна ½ показателя разницы в длине осей. Колья перемещаются одновременно.

Производятся повторные замеры осей и всех сторон. Если длина не выровнялась, вновь сдвигают колышки на половину величины уже уменьшенного расхождения.

Разметка фундамента сложной формы

Разметка эркера

Предварительный этап выполняется по базовым принципам. Эркер в виде трапеции размечается с учетом расположения (по краю стены или на некотором расстоянии от него).

Разметка египетским треугольником

Метод, позволяющий проверить точность расположения углов (внутренних и внешних) приспособлением, состоящим из трех жестких реек из дерева или металла. Длина одной — 3 м, второй — 4 м, третьей — 5 м. Имеет один недостаток. Из-за больших габаритов им неудобно пользоваться.

Источник

Разметка фундамента под дом своими руками – схемы, способы и примеры

После того, как участок очищен от, различного рода мусора, травы и других объектов, мешающих строительству дома, начинается первый и очень важный этап постройки – разметка фундамента.

Естественно, от разметки ни в коем случае не зависит прочность и надежность Вашего дома, но от ее точности зависят правильные углы, симметричность, длина стен, и даже будущая планировка внутри дома.

Содержание статьи:

Научившись правильно размечать стены будущего дома своими руками, Вы не только сэкономите немного бюджета, но и сможете потом внести какие-то коррективы. Потому что, проект на бумаге – это одно, а когда увидите воочию, как и где в будущем доме будут расположены стены, возможно захотите что-то исправить. А не умея это делать – придется опять платить.

Сейчас я покажу схематично, один из простых способов разметки как прямоугольных стен любой сложности, так и эркеров, без специальных приспособлений, с помощью одной только рулетки.

Разметка фундамента под дом с прямыми углами

Начнем, пожалуй, с самого простого – разметки дома прямоугольной формы. Тем более что даже дома со сложной планировкой, но с прямыми углами, основываются на этом методе.

Начинается разметка любого по форме дома с определения его местоположения на строительном участке.

Если вы начинаете строить, то у Вас уже должно быть на руках разрешение на строительство и сопутствующие документы, в которых прописан минимальный отступ от всех границ участка.

Начнем с самого простого примера, когда участок, как и дом, имеет прямоугольную форму (см. схему выше). Не имея специальных, дорогостоящих инструментов под рукой, на мой взгляд, самый простой способ произвести разметку фундамента будет следующий:

Стоит отметить, что очень часто бывает так, что участок имеет не прямоугольную форму, тогда необходимо отталкиваться не от двух сторон участка, а только лишь от какой-нибудь одной, натянув лишь один шнур, параллельно ей. Остальные шнуры натягиваются «на глаз», исправляя затем ошибки, как описано далее.

Проверка диагоналей и исправление ошибок разметки фундамента

Если Вы все сделали правильно, то расстояние от точки A до точки D, должно быть равно расстоянию от точки B до точки C. Другими словами – диагонали прямоугольника должны быть равны (менее 1 см – допустимая разница).

Если у Вас обе диагонали равной длины – поздравляю, основная часть разметки пройдена и можно приступать к разметке внутренних стен. Но, к большому сожалению, в большинстве случаев при замерах диагоналей, есть незначительные расхождения. Причин может быть несколько – не совсем прямоугольный участок, высокая трава, мешающая замерам, да и вообще человеческий фактор.

Как быть в этом случае, начинать все заново?

Нет, ни в коем случае! Если расхождения не в метрах, начинать заново ничего не нужно. Надо просто «подправить» углы, сейчас я расскажу, как это сделать.

Допустим, что у Вас диагональ CB получилась длиннее диагонали AD на 20 см, тогда Ваш периметр дома выглядит как на схеме.

Порядок дальнейших действий с разметкой фундамента под дом:

Разметка фундамента сложной формы

Хорошо, когда размечается обычный прямоугольный фундамент под дом, сделать это своими руками не представляет никаких трудностей. А как быть, если дом сложной формы.

Тут, конечно, разметка будет немного сложнее, но все же не на столько, чтобы за это отдавать часть своего драгоценного бюджета.

Размечая дом сложной формы своими руками, порядок действий должен быть следующий:

Разметка эркера

Сама по себе разметка эркера, хоть и сложнее чем прямоугольная разметка, но тоже не представляет собой особой сложности и опасности, как может показаться на первый взгляд.

Я не буду так подробно описывать разметку эркера, как это было в предыдущем разделе с фундаментом прямоугольной формы, потому что принципы те же самые. Опишу только нюансы, которые необходимо учесть, если вы делаете это своими руками.

Разметку эркера будем производить так же – своими руками. Порядок разметки фундамента под дом в виде эркера следующий:

Разметка прямых углов фундамента дома с помощью «египетского треугольника»

Есть еще один способ сделать разметку фундамента своими руками – с помощью «египетского треугольника».

Как известно из школьного курса геометрии – «египетский треугольник» это прямоугольный треугольник со сторонами 3, 4 и 5. А в каких единицах, в сантиметрах или километрах – не важно.

Для того, чтобы собрать такой треугольник своими руками, необходимо 3 относительно жестких рейки, размером 3м, 4м и 5м, деревянных или металлических. И если из этих реек собрать треугольник, то он будет прямоугольный.

С помощью такого треугольника можно размечать прямые углы и направления перпендикулярных стен.

Но, как показывает практика, этот треугольник, во-первых, сложно сделать идеальным, а во-вторых, если дом большой, то и треугольник нужен большой, а это просто нецелесообразно. Маленьким треугольником, будет погрешность, которую все равно потом исправлять, измерением диагоналей.

Выводы и советы:

Итак, на первый взгляд, все очень трудно и без профессиональной помощи – не обойтись, но это далеко не так. Если вникнуть и понять суть, то разметка фундамента под дом своими руками станет для Вас сущим пустяком.

Вот несколько советов:

Внимание! Как бы Вы точно не разметили фундамент под дом, все равно, при дальнейших работах с ним после заливки, будь то кладка кирпича, блоков или дальнейшая заливка, необходимо перепроверять диагонали.
