Как вывести корзину на бмв
зарядка / взвод / подвод корзины m52 m54 и схожие с ними
Недавно столкнулся с данной проблемой, решил запилить небольшой мануал, т.к. нормального найти не смог.
Посвящается всем экономщикам, покупающим новый диск сцепления и б/у корзину.
было куплен новый диск сцепы. корзина осталась б/у, т.к. износа на ней не особо было.
но после установки мотора и всего остального, выяснилось что сцепа не выжимается. педаль срабатывала только гдето в полу, и то сцепу сильно вело.
а проблема была в подводе б/у корзины сцепы под новый диск.
изначально идея хорошая, чтоб педаль сцепы всегда была на одном уровне, но не все об этом знают )
нам понадобятся:
снятый маховик
б/у корзина
шпилька с гайками, по диаметру чтоб проходила в центральное отверстие маховика. ( в данном случае вместо шпильки была стяжка для пружин)
шайбы, не проходящие в центральное отверстие маховика и корзины.
желательно тиски.
немного проволки, несколько отверток, желательно еще пара рук.

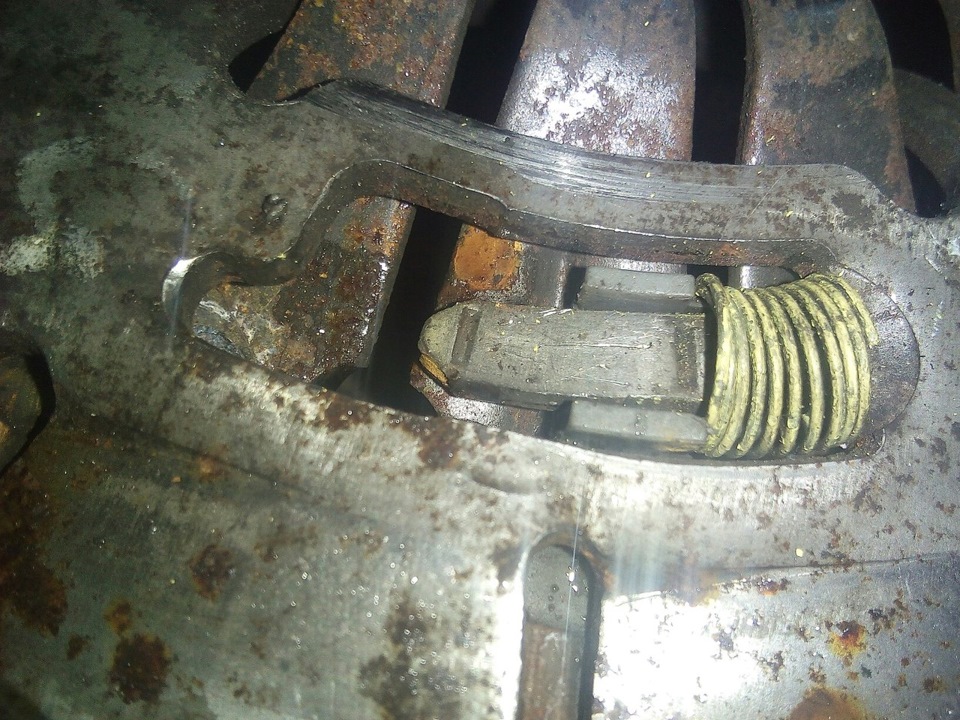

На фотках обращайте внимание на 3 желтые пружины, на сколько они в процессе разжались и сжались.

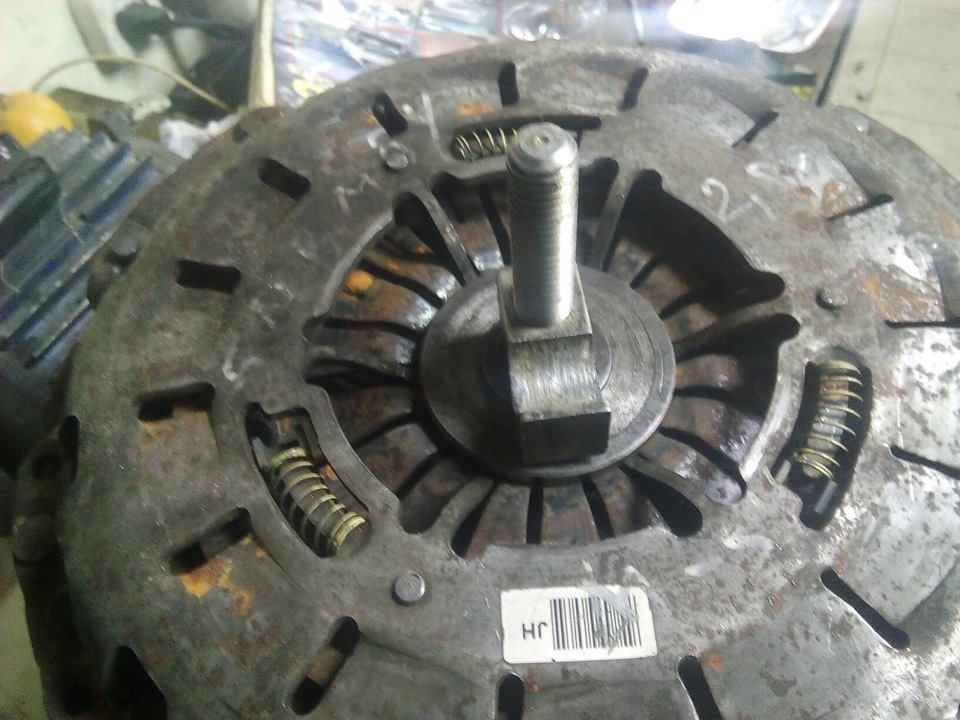

устанавливаем шпильку в тиски.
одеваем на них маховик и корзину (диск сцепления[b][u] не должен[/u][/b] быть установлен!)
одеваем шайбу, которая упирается в лепестки корзины
начинаем стягивать лепестки, пока они не упрутся в ограничители.
теперь ( к сожалению фото не сделал) необходимо сжать пружинки желтые, зафиксировать их в максимально сжатом положении (например проволкой) и протолкнуть пластиковые ограничители этих пружин в обратную сторону. мы это сделали 3 отвертками. особого усилия там нет ( если корзина не ржавая. если ржавая, попшикайте вэдэшкой заранее).
смещать необходимо до начальной метки :
придерживая данные фиксаторы пружин, необходимо открутить гайку на центральной шпильке.

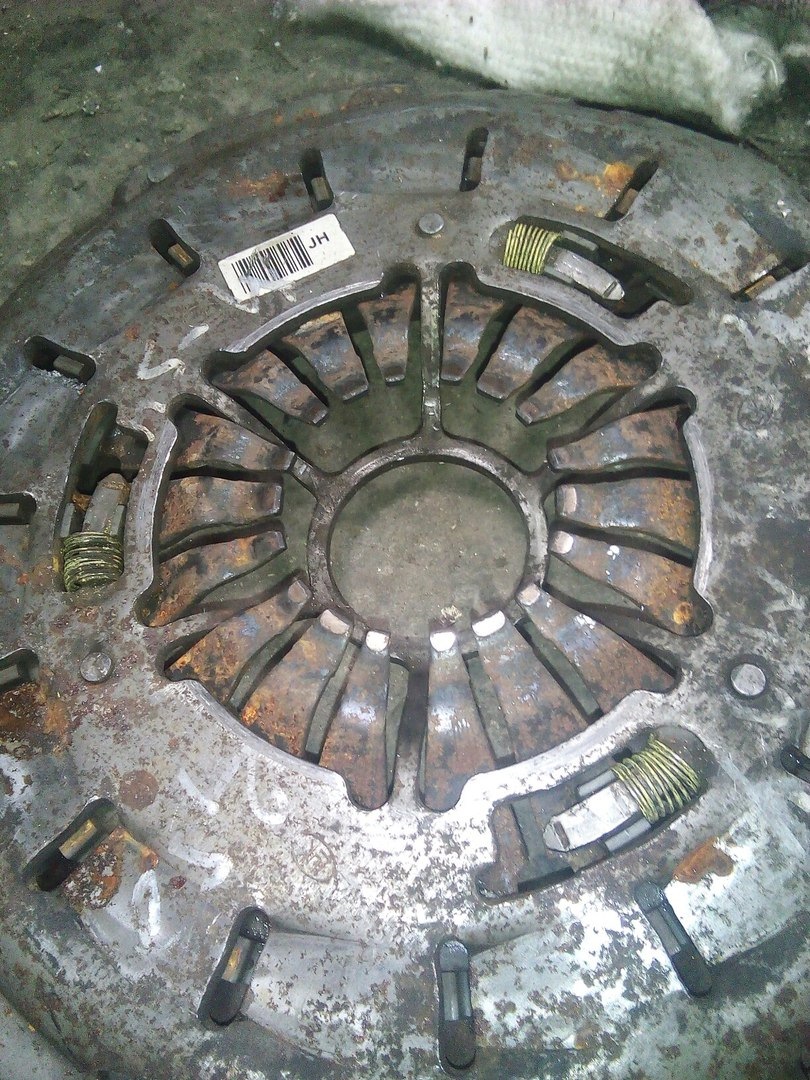

получаем примерно такое :

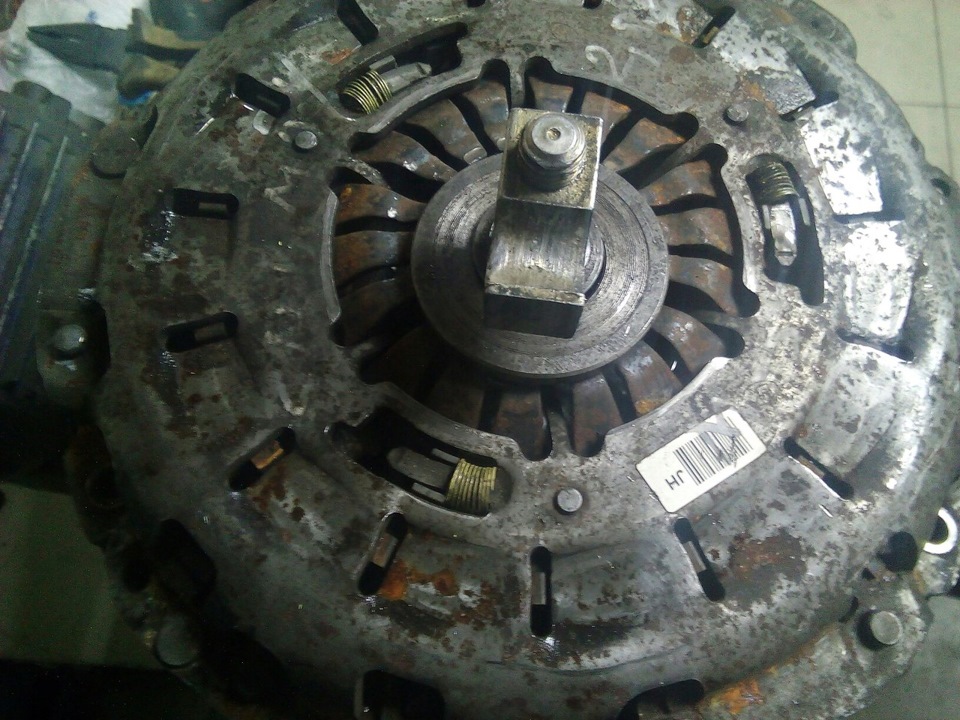

итоговый результат, обратите внимание на сжатые пружинки и на зазор между лепестками и центральной «звездочкой». (сравните со второй фотографией)
ставьте лайк, подписывайтесь на канал, всем пока )
M50 Turbo / Часть 3 — Двухдисковое сцепление
Читаем до конца — все последующие изменения описаны там
Доработка сцепления — это неотъемлемая часть при существенном повышении мощности двигателя.
Система сцепления состоит из маховика, диска сцепления и корзины сцепления. Принцип работы достаточно прост — диск сцепления насажен на вал коробки передач и его сжимают между собой маховик и корзина. Чем сильнее прижимаются друг к другу маховик и корзина тем больше крутящего момента передаётся коробке передач.
Диск сцепления всегда трётся о плоскость корзины с одной стороны и маховика с другой, маховик остаётся неподвижным относительно корпуса корзины а вот сама корзина состоит, условно, из трёх частей: корпус корзины, пружина и подвижная плоскость(прижимная пластина). По умолчанию, прижимная пластина внутри корзины прижимает диск сцепления с максимальным усилием к маховику, при нажатии на педаль сцепления вы давите на пружину внутри корзины тем самым ослабляя прижатие диска сцепления — таким образом происходит регулировка момента передаваемого от двигателя до ведущих колёс.
Максимальный крутящий момент и мощность которые могут быть
переданы от двигателя зависят от:
— Размера рабочей поверхности между диском сцепления, маховиком и корзиной
— Силы зажатия диска сцепления между корзиной и маховиком
— Материала используемого для трущихся накладок на диске сцепления

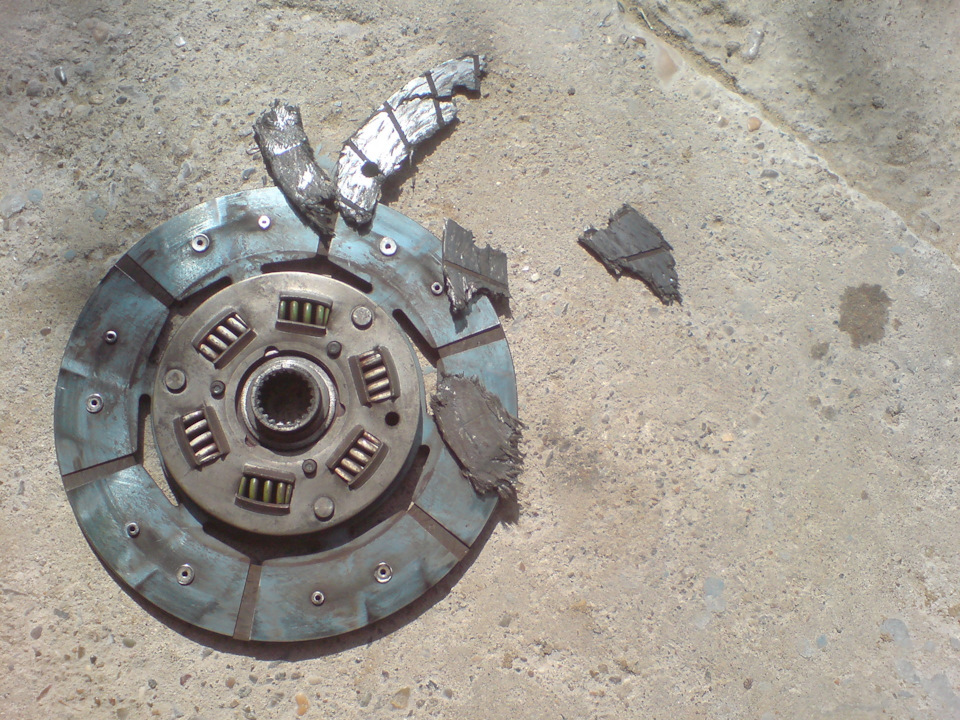

Увеличенный крутящий момент с лёгкостью сожжёт/сожрёт или разломает накладки на диске сцепления, а в случае если накладки будут «держаться» но проскальзывать из за недостаточного прижима корзины сцепления, то будет перегрет(и возможно деформирован) маховик и сама корзина.
Для доработки сцепления есть следующие варианты:
1. Увеличить площадь рабочей поверхности диска сцепления
Необходимо установить диск сцепления, маховик и корзину большего размера — например от машины с двигателем большего объёма
2. Увеличить силу прижатия диска сцепления корзиной к маховику
Заменить корзину сцепления на более производительную(тюнинг) или установить две пружины в корзину для удвоения прижимной силы. Также возможно проточить места крепления корзины к маховику для того, что бы корзина села глубже, соответственно прижатие диска сцепления к маховику будет сильнее, но тут если переусердствовать может возникнуть ситуация, когда диск сцепления не сможет быть достаточно отпущен при нажатой педали сцепления — и вам не удастся переключить скорость на ходу или на высоких оборотах.
3. Поменять диск сцепления или накладки на нём.
Многие слышали про керамическое/органическое/кевларовое сцепление. Так вот это диск сцепления, накладки на котором имеют материал с большим коэффициентом трения.
Тут очень важная деталь — диски сцепления с керамическими накладками имеют самый высокий коэффициент трения, но при этом практически не имеют промежуточных положений при работе педалью сцепления. т.е. сцепление либо включено либо выключено — это оправдано при использовании машины на треке, но это малоприятно использовать в пробках особенно с мощным двигателем — каждый старт у вас будет с пробуксовкой колёс или с подёргиваниями.
При поиске вариантов решения проблемы сцепления для двигателя M50 было найдено решение с двумя дисками сцепления от OveR-BoooosT при дальнейшем изучении данной темы нашёл ещё пользователя MinaltoFF в сцеплении которого были использованы прижимные подшипники в промежуточной пластине для избежания её дребезга.
Также не могу не упомянуть пользователя madjesus666 с его отличным решением которое мне показалось дорогим(я ошибался) и не менее впечатляющий вариант от OlegDub
Исходя из предложенных решений я взял маховик от мотора M50B25.
В маховик M50 с завода идёт диск сцепления размером 228мм — он был расточен для установки диска сцепления диаметром 240мм + углублён на
4мм, далее проточены места в бортах для вхождения ушей от промежуточной пластины. Попутно маховик был облегчен насколько это возможно — проточен с задней части и в оставшихся бортах сделаны «пропилы». Вот что получилось:
Ревизия сцепления (часть #1)
Кажется после драгрейсинга прошлым летом я ушатал сцепление. Вполне возможно, что оно уже было в своем крайнем состоянии. Врядли бывшие владельцы меняли его в ближайшее время, а так как снимать коробку 2 раза у меня нет никакого желания, я решил пойти самым сложным и правильным путем. Я решил сразу поменять сцепление, маховик и все что можно поменять рядом с ним.
Для начала я узнал, что комплект сцепления на мою машину делают 2 фирмы: SACHS 3000724001 и LUK 624206500. LUK — это и есть концерн LUK, а Sachs это концерн ZF. Оба конкурента хороши, но сцепление Sachs дешевле чем LUK. (Оригинальный комплект BMW 21211223602 выгребли со складов и не поставляется)
Дальше я изучил фотографии обоих комплектов и сравнивнил их с оригиналом. Корзина LUK похожа на оригинальную корзину, а Sachs отличается. Учитывая это конечно плюсик сразу поставился в сторону LUK.
Но поменять сцепление мало, лезем в ETK и обнаруживаем что у меня стоит двухмассовый маховик BMW 21211223599. На самом деле двухмассовый маховик далеко не всегда стоит дороже одномассового, например на Ford Transit бывает наоборот. Двухмассовый маховик это очень хорошая штука помогающая коробке жить дольше и стартовать намного мягче, но для отжигов он не годиться. Я ценю в машине комфорт, поэтому для меня важны не отжиги, а мягкость хода, динамика. Между спорт и комфорт, я выбираю комфорт. Поэтому никакого колхозинга с маховиком не будет. Решено — будем копить деньги на двухмассовый маховик!
Также есть еще одна важнейшая вещь в выборе сцепления. Дело в том что с 02/1995 по 09/1997 год было обычное сцепление, а после 09/1997 сцепление выпускалось саморегулирующееся. Например LUK назвало технологию автоматического регулирования SAC (Self Adjusting Clutch). Другие производители сцепления называли ее по другому. Суть одна, обычное сцепление со временем стирается и начинает схватываться уже при другом положении педали. А саморегулирующееся сцепление автоматически компенсирует износ и педаль сцепления всегда одинаково себя ведет. Кстати это новомодное сцепление просто так не установить, в комплекте с ним идет специальный инструмент для его установки и настройки.
Все это интересно, но еще раз напомню, у меня самое обычное сцепление, без прочих модных фишечек. Так кроме того что с 09/1997 года поменялось сцепление, еще поменялся и маховик, а вместе с ним даже коленвал поменялся. Совместимости никакой нет и не было, разве что только поменять двигатель.
На своей работе я понял самое важное правило подбора сцепления на машины. Никогда не брать комплект сцепления и маховик разных фирм. Поэтому либо заказываем все LUK либо Sachs. Но когда я пробил свой маховик выбор стал очевиден! Дело в том что до 09/1997 двухмассовый маховик делала только фирма LUK 415005010. Теперь точно не имеет смысла рисковать, заказывая сцепление Sachs и пытаться его скрестить с маховиком от LUK.
Заказал я сцепление LUK, но заказал его с уценкой. Решил посмотреть и если мне не понравиться я верну его назад. Комплект пришел, диск и корзина в порядке, уценка оказалась из-за пострадавшего выжимного подшипника. Дело в том что упаковка от сцепления видимо путешевствовала по РФ. Выжимной потерся о корзину и диск, в итоге образовались царапинки. На фото отчетливо видно где именно в каких местах.
Выжимной подшипник INA F240424 (LUK 500003510).

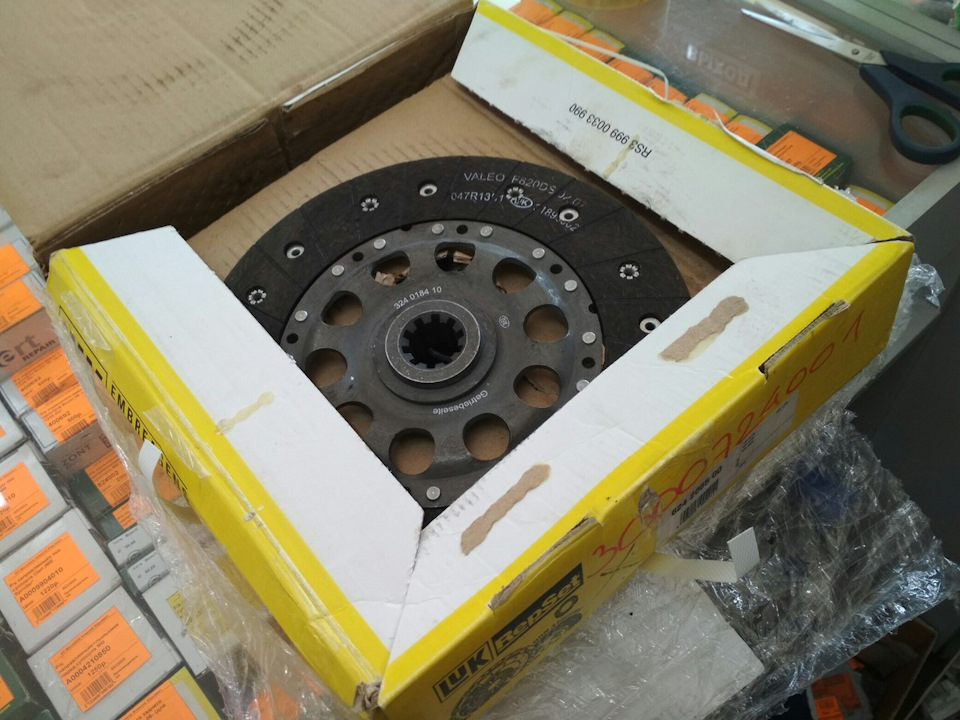

Диск сцепления VALEO F820DS (LUK 324018410).
