Raspberry Pi 3 Model B: подключение, настройка и начало работы

Raspberry Pi 3 Model B —полноценный бесшумный компьютер размером с банковскую карту, при этом с 64-х битным четырёхядерным процессором ARM Cortex-A53 на однокристальном чипе Broadcom BCM2837.

Видеообзор платформы

Установка и настройка

Для начало работы с одноплатником Raspberry Pi 3 прочитайте мануал «Заводим Raspberry Pi»

Элементы платы

Чип BCM2837

На Raspberry Pi 3 установлен 64-х битный процессор Broadcom BCM2837 на архитектуре ARM Cortex-A53 с тактовой частотой 1,2 ГГц и модулем оперативной памяти на 1 ГБ. Процессор и память размещенны по технологии «package-on-package» непосредственно на процессоре. BCM2837 включает в себя также двухъядерный графический сопроцессор Video Core IV® Multimedia, который обеспечивает Open GL ES 2.0, аппаратное ускорение Open VG и 1080p30 H.264 декодирование.

USB-Ethernet преобразователь LAN9512

Чип LAN9512 — представляет из себя высокоскоростной USB2.0 Hub и Ethernet контроллер.

Пины ввода-вывода (GPIO)

Внимание! В отличие от плат Arduino, напряжение логических уровней Raspberry Pi является 3,3 В. Максимальное напряжение, которое могут выдержать вход/выходы составляет 3,3 В а не 5 В. Подав напряжение, например 5 В, можно вывести одноплатник из строя.

WiFi и Bluetooth

Интегрированный 802.11n Wi-Fi и Bluetooth 4.1.

HDMI-порт

Разъём предназначен для вывода цифрового видео и звука на мультимедийные устройства. Для коммуникации понадобиться HDMI-кабель

Аудио / Видео выход

3,5 мм разъём с дополнительным выводом на композитный видео-выход для подключения наушников или других устройств воспроизведения звука и телевизоров.

Разъём питания

Разъём micro-USB предназначен для питания Raspberry Pi.

Потребляемый ток может достигать до 3 ампер. Для стабильной работы используйте зарядник 5 В совместно с кабелем USB (A — Micro USB).

Разъёмы 4×USB2.0

Ethernet-разъём

10/100 Мбит Ethernet-разъем для подключения к сети через RJ45 патч-корд витой пары.

Разъём камеры (CSI-2)

15-контактный плоский гибкий разъем интерфейса MIPI CSI-2 для подключения камеры.

Разъём дисплея (DSI)

15-контактный плоский гибкий разъем, универсального высокоскоростного интерфейса для дисплеев.

Источник

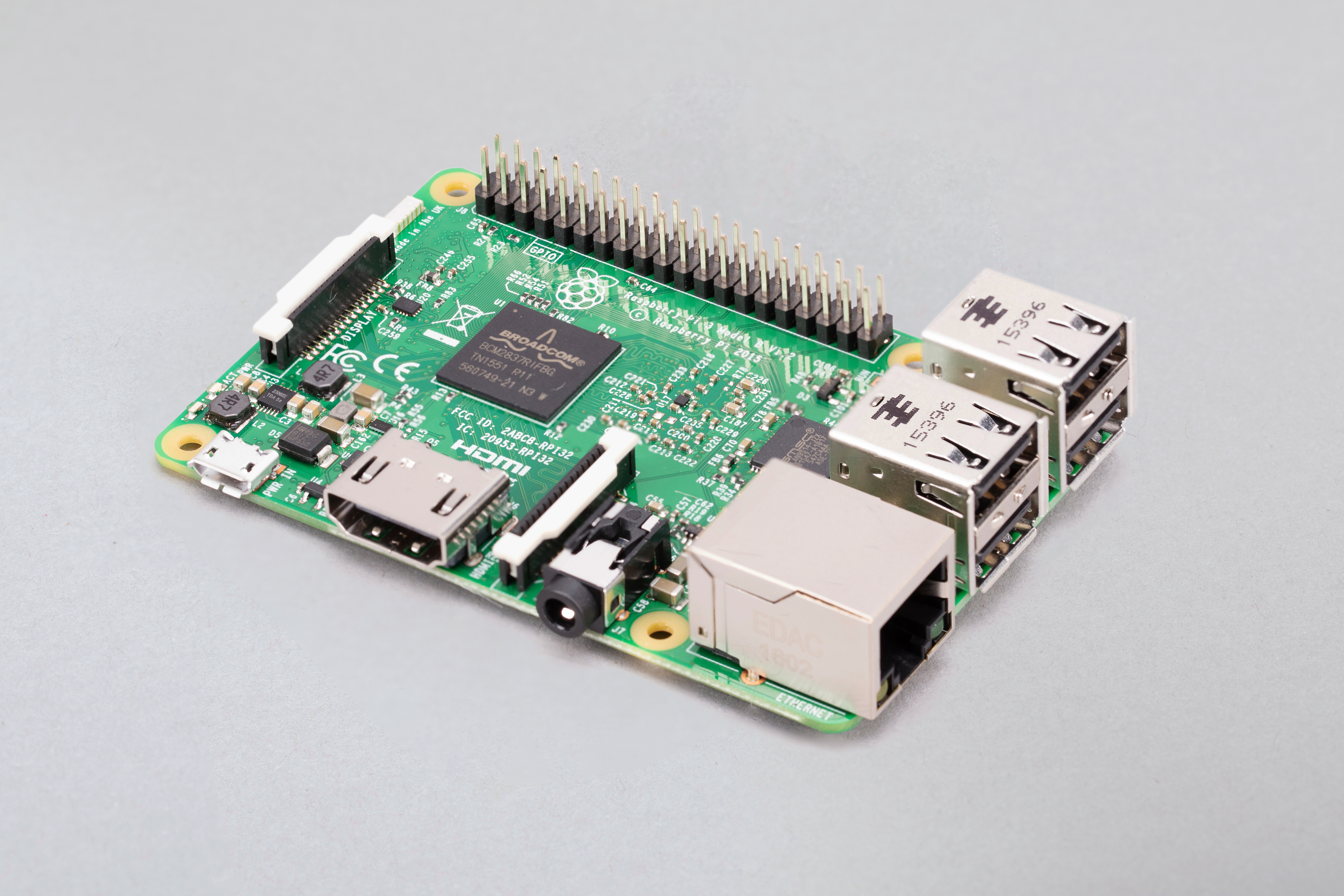

Raspberry Pi 3 Model B

Single-board computer with wireless LAN and Bluetooth connectivity

What is a Raspberry Pi?

Getting Started

You’ll need (not included):

And to use it as a desktop computer, you’ll need:

For a step-by-step guide to getting your Pi up and running, check out our online Getting started guide.

Specification

Raspberry Pi 3 Model B is the earliest model of the third-generation Raspberry Pi. It replaced Raspberry Pi 2 Model B in February 2016. See also Raspberry Pi 3 Model B+, the latest product in the Raspberry Pi 3 range.

Notices

Compliance

Raspberry Pi 3 Model B has undergone extensive compliance testing, and meets the following European standards:

The Adopted Trademarks HDMI, HDMI High-Definition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing Administrator, Inc. in the United States and other countries.

Obsolescence Statement

Raspberry Pi 3 Model B will remain in production until at least January 2026

Источник

Микрокомпьютер Raspberry Pi 3 A B и Zero

Когда не хватает мощности Arduino, на помощь мейкеру приходит тяжелая артиллерия в виде микрокомпьютеров Raspberry Pi. Чаще всего “малиновые пироги” или “малинки”, как их еще называют, используются в задачах обработки видео, аудио информации и сложных коммуникаций. В этой статье мы познакомимся с Raspberry, узнаем, что такое микрокомпьютер, какие модели сегодня актуальны и как можно использовать это устройство в своих проектах.

Введение в Raspberry Pi

С помощью Raspberry Pi можно сделать умного робота, распознающего своего хозяина или домашний сервер умного дома, передающего по WiFi или Ethernet. Вы можете подключить к микрокомпьютеру датчики, двигатели, реле и многое другое. Таким образом, сферы применения Raspberry и Arduino в DIY проектах сильно пересекаются.

Что такое одноплатные микрокомпьютеры?

Микрокомпьютер – это устройство, имеющего архитектуру полноценного компьютера, но отличающееся своими размерами. Сегодня на рынке представлены сотни(!) различных моделей (включая клоны Raspberry) от десятков производителей и этим рынок одноплатников существенно отличается от рынка обычных компьютеров, на котором между лидерами давно уже распределены все доли рынка.

Микрокомпьютеры чаще всего создаются под конкретные задачи, они не могут конкурировать с обычными компьютерами, уступая им в мощности и удобстве. Но зато они более дешевы, просты, имеют компактный размер и потребляют меньше энергии. Это делает микрокомпьютер важным элементом мобильных автоматизированных систем.

Raspberry Pi является сегодня наиболее известным представителем семейства одноплатных микрокомпьютеров. Это достаточно дешевая и доступная плата начального уровня, которую можно купить во множестве интернет-магазинов. Азиатские производители создали большое количество клонов (Orange Pi, Banana Pi и другие), которые можно использовать в своих проектах. И другим очень важным преимуществом “малинки” является огромное сообщество разработчиков, занимающихся развитием архитектуры и программного обеспечения. Выпущено множество книг, учебных пособий, операционных систем и удобных инструментов, существенно облегчающих начинающим начало работы с системой. Поэтому именно с этим микроконтроллером рекомендуется начинать работу тем, кому уже стал “мелковат” ардуино.

Что такое Raspberry Pi?

Raspberry Pi представляет собой недорогой компьютер размером с кредитную карту, который присоединяется к монитору ПК или телевизору и использует стандартную клавиатуру и мышь. Внешне компьютер представляет собой небольшую четырехслойную печатную плату с USB, HDMI и другими разъемами, слотом для Micro SD, а также гребенкой контактов GPIO. Корпус, карту памяти, клавиатуру, мышь, монитор, блок питания нужно приобретать дополнительно.

При помощи “малинки” можно научиться программировать на языках Scratch и Python. Изначально микрокомпьютер разрабатывался с целью применения для обучения в школах и университетах, поэтому для него существует множество программных пакетов и даже специальная операционная система для детей.

Ключевой особенностью Raspberry является возможность присоединения к нему внешних устройств и управления ими с помощью различных программных пакетов (наиболее популярным является Python). Всевозможные датчики, светодиоды, двигатели, реле и другие электронные компоненты могут подключаться через GPIO контакты так же, как к Arduino. Поэтому мы можем существенно расширять функционал микрокомпьютера, создавая из него рабочую станции для каждого конкретного проекта.

Но даже без внешних устройств этот микрокомпьютер выполняет все функции обычного настольного ПК, пусть даже не очень быстрого. С его помощью работать в интернете, воспроизводить видео и аудиофайлы, обрабатывать тексты, создавать таблицы. Естественно, микрокомпьютер не может на равных конкурировать с обычным ПК – он всегда работает медленнее. Но с определенными не слишком тяжелыми приложениями микрокомпьютер справляется отлично. В качестве базовой операционной системы для Raspberry Pi используется Linux, есть множество клонов, адаптированных конкретно для этого микроконтроллера. У нас на сайте вы можете найти статью с обзором операционных систем для Raspberry Pi.

История появления Raspberry

Разработчиком прибора является британская фирма Raspberry Pi Foundation. Первый образец был представлен Дэвидом Брэбеном в мае 2011 года. Начало производства первой партии модели В датируется январем 2012 годом. С тех пор ежегодно компьютер модернизировался, и в продажу поступали более совершенные компьютеры.

История выпуска моделей:

Распиновка платы Raspberry Pi model A+

Model A+ является бюджетной версией платы Raspberry Pi. Устройство выпущено в 2014 году на замену оригинальной Model A. Плата представлена на рисунке ниже.

В отличие от предыдущей модели А+ обладает следующими характеристиками:

Распиновка представлена на рисунке

1, 17 контакты – питание 3,3 В.

2, 4 контакты – напряжение питания 5 В. Подключено напрямую к входному напряжению платы.

3 – выход SDA (один из I2C-пинов на плате).

5 – SCl (также одни из I2C-выходов на плате).

6, 9, 14, 20, 25,30, 34, 39 – Земля. Все заземляющие контакты соединены, можно использовать любой выход, который ближе к оставшимся элементам.

8 – TXD, один из 2 UART-выходов, отвечающий за передачу данных. UART-контакты обычно используют для взаимосвязи Ардуино и Raspberry Pi. Важно правильно соединять платы, так как Pi питается от напряжения 3,3 В, а ардуино – от 5 В.

10 – RXD, выход для UART, отвечающий за прием данных.

11, 13, 15, 16, 18, 22, 29, 3, 32, 33, 36, 37 – зарезервированные контакты.

12 – PCM_C вывод, который используется совместно со специальным ШИМ-методом. Обеспечивает прямой доступ к памяти.

19, 38 – MOSI-контакты.

21, 35 – MISO-контакты.

23, 40 – SCLK-контакты.

24, 26 – CS0 и CS1 выходы.

27,28 – ID_SD, зарезервированы для I2C коммуникации с энергонезависимой памятью.

Плата Raspberry Pi Model A+ используется в проектах, в которых важно поддерживать низкое энергопотребление и где не требуется наличие интерфейса Ethernet.

Плата Raspberry Pi 3 model B

Raspberry Pi model B является наиболее распространенной платой. По сравнению со своим предшественником Pi 2 Model B обладает 64-битным процессором ARM Cortex-A53 и встроенным Wi-Fi и Bluetooth. Плата имеет 1 ГБ оперативной памяти, которая делится с графической системой. Способов применения платы множество – с их помощью можно создавать игровые приставки, охранные системы, планшеты и прочие электронные устройства.

Для подключения наушников и колонок имеется 3,5-миллимитровый разъем. Также имеется 4 USB-выхода, к которым можно присоединять периферию. Подключение различных модулей осуществляется через 15-пиновые слоты:

Для низкоуровневых интерфейсов используются выходы:

Для коммуникации используются интерфейсы Ethernet, Wi-Fi 802.11n и Bluetooth 4.1. В качестве жесткого диска плата использует microSD-карту с установленной на ней операционной системой. Карту памяти лучше использовать объемом в 8 ГБ. Raspberry Pi model B использует операционную систему Linux.

Питание устройства осуществляется адаптером на 5 В через USB разъем или выходы питания. Специальный выключатель питания отсутствует на Raspberry Pi, чтобы включить устройство, достаточно просто подключить кабель питания.

Плата Raspberry Pi model Zero

Серия плат model Zero отличается от своих предшественников меньшими размерами. Существует 2 вида плат этого вида – model Zero и новая версия Zero W. Вторая отличается только наличием Wi-fi и Bluetooth на борту.

Технические характеристики Raspberry Zero:

Расположение выходов и распиновка представлены на рисунке. Плата оснащена 40 портами входа-выхода общего назначения, UART, I2C, SPI, выходами питания 3,3 В и 5 В и землей. Важно отметить, что разъем не припаян и требуется самостоятельный монтаж.

Новая модель Zero W использует microSD, в отличие от старшей модели, которая использует miniSD для работы. Флеш-карта используется в качестве носителя, ее объем должен быть не менее 2 ГБ. Питание платы осуществляется при помощи 5-вольтового адапрета через пины питания или микро-USB вход.

Из недостатков можно отметить малую скорость выполнения по сравнению с Raspberry Pi 3 model B. Но по сравнению с B Zero обладает меньшими размерами, что позволяет использовать его в миниатюрных разработках. Используется Raspberry Pi model Zero в тех же сферах, что и остальные компьютеры этого семейства. Плата может быть оснащена периферийными устройствами, блоком питания, экраном. С помощью этих микрокомпьютеров создаются системы видеонаблюдения, игровые системы, бытовые приборы. Наличие Wi-Fi и Bluetooth позволяет расширить диапазон применения. Одновременно с выпуском Raspberry Pi model Zero W компания представила линейку корпусов для компьютера. Корпусы оснащены отверстием для разъема GPIO и установки камеры.

Сравнение моделей Raspberry Pi

Оперативная память

Платы Model A и Model A+ обладают наименьшим объемом памяти – всего 256 МБ. Model B до октября 2012 года также обладала объемом в 256 МБ, после объем был увеличен до 512 МБ, как и у Model B+. В плате Raspberry Pi 3 – наибольший размер памяти, 1 ГБ.

USB порты

Платы Model A и Model A+ оснащены одним портом USB 2.0, в версии Model B количество портов увеличено до двух, а в Model B+ и Pi 3 до четырех. Наиболее заметные изменения у Raspberry Pi Zero – в ней появился один разъем 1 Micro USB OTG.

Аудиовыходы

По этому параметру также отличается модель Raspberry Pi Zero – в этой плате 3,5-миллиметровый джэк, HDMI заменен на многоканальный HD звук через HDMI.

Формат карты памяти

Для моделей A и B использовались карты памяти SD / MMC / SDIO. Все последующие модели используют MicroSD карту.

Количество портов

Модели A и B оснащены 26-выводным GPIO разъёмом, в следующих моделях это число увеличено до 40.

Потребление энергии

Самым энергосберегающим устройством является Raspberry Pi Zero – она использует всего 160 мА. Наибольшее потребление энергии – у платы Raspberry Pi 3 (800 мА-2.5 мА,4 Вт). Первая модель А потребляет 300 мА (1,5 Вт), модели B, A+, B+ требуют порядка 600-700 мА.

Размеры

Самое миниатюрное устройство – Raspberry Pi Zero, его габариты 65.0 x 30.0 мм x 5мм. Немного больше модель А+, у которой размеры равны 65.0 x 56.0 мм x 12мм. Остальные платы обладают примерно одинаковым размером 85.0 x 56.0 мм x 17мм.

Где купить Raspberry Pi

Благодаря огромной популярности микрокомпьютеров Raspberry Pi их можно приобрести в любой точке мира в любом магазине. Но официальными продавцами считаются только 2 европейские фирмы – это «RS Components» и «Element 14». Обе фирмы поставляют мини-компьютеры в упаковках с различным дизайном, но товары от обоих поставщиков сделаны в Англии.

Со временем появились и китайские аналоги, которые можно купить на AliExpress. Сразу же возникает вопрос о подлинности этих гаджетов. Анализ китайской и английской версии можно провести, сравнив их рабочие характеристики, производительность процессора, памяти.

Процессор в оригинальной английской версии работает немного быстрее китайского аналога, то же самое касается и оперативной памяти. Отличия в работе минимальны, из чего можно сделать вывод, что китайская версия Raspberry Pi не хуже по своим рабочим параметрам.

Примеры проектов с Raspberry Pi

Управление портативной метеостанцией. При помощи Raspberry Pi можно реализовать устройство, которое будет записывать все метеоданные – скорость ветра, температуру, осадки. Можно запрограммировать устройство на автообновление сайта с погодными условиями.

Цифровая фоторамка. При помощи Raspberry P можно самостоятельно изготовить рамку для фотографий, сэкономив при этом примерно половину стоимости. Фоторамка – это медиа-панель, которая управляется Raspberry P. Рамку можно модернизировать – она будет показывать не только фотоснимки, но и дату и время, воспроизводить аудиозаписи, показывать прогноз погоды.

Система автоматизации в доме. Если совместить Raspberry Pi с Ардуино и программой Node.js, можно создать эффективный способ управления всеми электронными устройствами в доме. Вариантов работы много – автоматическое включение и выключение света при помощи датчика освещения, включение/выключение телевизора, регулирование температурного режима в доме.

При помощи платы Raspberry Pi можно реализовывать самые разные проекты – от музыкальных инструментов до фотоаппаратов и планшетов. Причем использование этой платы может существенно снизить стоимость самодельного прибора.

Источник

Обзор Raspberry Pi Model 3 B

Вот и еще один обзор устройств из нашего летнего цикла, который мы успешно продолжаем на страницах нашего портала «Заметок Сис.Админа», проекта [ Sonikelf’s Project’s ].

Ну что, традиционно, начнем с процесса распаковки девайса, т.е, как модно нынче говорить, unboxing ‘а, а заодно устроим устройству фотосессию.

Приехала малинка в такой вот помятой коробочке:

Просто потому, что не смотря на то, что доставлялось всё курьерской службой, плата, в общем-то, ничем кроме коробки не защищена и лежит в пакете антистатике.

Сама плата по размерам действительно не больше кредитной карты, но пока мы снимаем Raspberry Pi Model 3 B близко, думаю, этого не очень заметно. Чуть позже будет снимок в сравнении с обычной зажигалкой.

Обратная сторона платы ничем особенным не примечательна, кроме разве что слота под MiscroSD карточки с которых, собственно, происходит загрузка системы.

На этом, пожалуй, непосредственно с распаковкой всё, ибо в комплектации.. Только инструкция, да и та не то чтобы очень внушительная. Ну а еще фотографий Вы увидите на стадии тестирования, впечатлений и выводов.

Технические характеристики, использование и впечатления от Raspberry Pi Model 3 B

Давайте теперь поговорим о том, что за технические характеристики у этой маленькой «платки»:

Такая вот мощная малютка «малинка», размером, как уже было упомянуто, примерно с кредитную карту. Вот еще несколько обещанных фотографий в сборке (в том числе и в сравнении с типовой зажигалкой):

Дальше, собственно, наверняка встаёт вопрос, а как с этим вообще взлетать, т.е установить операционную систему, запустить и использовать. Да и для чего, в общем-то, оно может быть нужно вообще (не считая того, что это полноценный компьютер ценой едва ли в 40$ ).

По поводу вариантов использования мы поговорим в конце статьи, а пока кратенько покажем, как установить операционную систему, запустить её и немного скриншотов использования.

Как запустить Raspberry Pi Model 3 B

В нашем примере нам потребуется:

Дальше всё просто. Вставляем карточку, используя картридер, в компьютер под Windows и запускаем Win32 Disk Imager :

Если Вы спасли с неё всю ценную информацию, то можно спокойно соглашаться и далее просто ждать окончания процесса записи.

Ну, а дальше просто остается вставить нашу свежеподготовленную карточку в слот, который расположен снизу, подключить все кабели.. И дождаться загрузки системы (скриншоты кликабелены):

А, и да, звук по HDMI передается отлично и чисто, что, впрочем, не вызывает особого удивления для таковой конфигурации.

Остальные впечатления

Bluetooth работает как часы, Wi-Fi тоже летает, в общем-то всё прекрасно и удивительно быстро (если не считать скорость подгрузки с MicroSD карточки). Вот например «вафелька», со стандартным урезанным драйвером:

Поговаривают, что энергопотребление из-за этого просто чудовищно маленькое (измеряется единицами, а не десятками Вт), не смотря на общую мощь девайса, как таковую.

Что еще можно сказать, кроме того, что всё работает? Ну в общем-то, наверное, пару слов об использовании и целях для которых применяется «малинка».

С Raspberry Pi Model Model 3 B можно делать что угодно, начиная от обычной (кстати говоря, бесшумной), маленькой рабочей станции для дома/офиса и заканчивая сервером, торрент-боксом, видеотранслятором, контроллером умного дома, системой видеонаблюдения, роботом, телефоном, машинкой на пульте управления или, например, ноутбуком (фото которого выше).

Вообще говоря, если покопаться в интернете или проявить фантазию и прочее, то можно делать хоть метеостанции, хоть игровую консоль, хоть.. страшно подумать, цифровой сад. Вот например подборка: «16 занимательных проектов для вашего нового Raspberry Pi». Остальное, при желании заморочиться, найдете сами.

Плюс ко всему, сейчас продается куча готовых модулей расширения (хотя и не так много, как для Arduino ) для «малинки», дисплеев и прочее, которые можно купить-воткнуть и использовать, если Вам это вообще нужно.

На сим наверное всё и пора переходить к итогам.

Выводы и итоги

Т.е, мы к тому, что даже если Вы не фанат всяческих плат расширения и прочего рукоделия, то «малинка» отлично подойдет любому в качестве рабочего/домашнего компьютера, благо на ней отлично можно спокойно смотреть видео, серфить по интернету, копошиться в офисных программах и даже играть в простенькие игры.

Тем же, у кого руки золотые, а желания делать что-то ими достаточно, сия «платка» может предоставить огромное раздолье для воплощения чего-либо полезного в жизнь, при минимальных на то затратах (как денежных, так и, зачастую, временных).

Из минусов наверное можно отметить разве что слухи о том, что эта модель «малины» достаточно сильно греется при постоянной, долгой и полноценной нагрузке. Хотя мы думаем, что, при желании, это решается маленьким радиатором и термоклеем, которые стоят ныне копейки.

В двух словах, пожалуй, как-то вот так.
Давайте переходить к послесловию.

Послесловие, скидки, купоны и где купить

Как Вы догадались, приобрести Raspberry Pi Model 3 B можно у них и сейчас, для чего можно использовать вот такую вот ссылку. Цена в этот период особенно вкусная, так что спешите хватать и тащить к себе домой, как говорится, экстренно и срочно. Да и вообще там у них страшная распродажа всего и вся.

Как и всегда, если у Вас есть какие-то вопросы, мысли, дополнения и всё такое прочее, то добро пожаловать в комментарии к этой записи. Как говорится, по горячим следам и свободным рукам
