Как восстановить шланг радиатора охлаждения
Ремонт и замена лопнувшего шланга системы охлаждения двигателя
На прошлой неделе после очередной поездки припарковал авто, вышел из машины и заметил тянущуюся явно к моему феде дорожку из какой-то жидкости (вот она несомненная польза отсутствия защиты картера). Открыл капот, обнаружил пустой бачок ОЖ и вот такую картину:
Лопнул шланг системы охлаждения двигателя (от тройника до расширительного бачка). Шланг отдельно не продается, только в составе тройника 1376196. Цена за новый около 4500 р., б/у дешевле 2000 р. сходу не найти, аналоги не бьются. И как это часто бывает с оригинальными деталями на ФФ2, от увиденного ценника немного припухаешь и начинаешь что-то колхозить. Шланг с тройника изначально не снимается, так как завальцован на нём хомутом, поэтому пришлось корячиться над машиной. Сначала замотал дырку в несколько слоев высокоадгезивной армированной изолентой, затем высокоадгезивной 130 мкм ПВХ изолентой от SWAT. Не думал, что удастся остановиться течь полностью на горячую, но перекантоваться должно было хватить. Но ремонт превзошёл мои ожидания и течь удалось остановить полностью. Клеевая основа от температуры расплавилась и получилась достаточно монолитная заплатка. Проездил так несколько дней (в сумме около 500 км) и не увидел ни одной капли антифриза через заплатку. Правда я старался не крутить двигатель выше 3000 об/мин, но температуру ОЖ вплоть до 101 градуса заплатка выдерживала.
На замену заказал шланг отопителя от ВАЗ 2114 под номером 2114-8101206P стоимостью 123 руб. (!) Шланг выполнен из EPDM резины, имеющую хорошую стойкость к гликолевой основе антифриза, применяемого на ФФ2.
Также прикупил 2 червячных хомута 20-32 мм с гладкой внутренней поверхностью и 2 самозажимных хомута 28.0-31.5 мм.
Процесс снятия лопнувшего шланга не сложный, главное аккуратно распилить хомут на тройнике. Это легко сделать, например, мини-дрелью.
Максимальный диаметр на тройнике 23.7 мм, максимальный диаметр на патрубке расширительного бачка 23.0 мм.
При этом новый шланг с одного конца имеет внут. диаметр около 19.5 мм, внешний — 28.3 мм. С другого конца внут. диаметр около 17.0 мм, внешний — 26.6 мм. Соответственно, на тройник сажаем шланг со стороны большего по диаметру отверстия. При этом он как раз как надо ложиться в подкапотном пространстве по изгибам.
Родной шланг имеет длину около 51 см, шланг от ВАЗ около 46 см, но концы шлангов находятся примерно на одном расстоянии и встаёт шланг от ВАЗ можно сказать идеально.
Единственный неприятный момент, что новый шланг оказался толще старого, и я не смог в итоге надеть ни родной самозажимной хомут, ни тем более новые купленные самозажимные. Хоть они номинально вроде и подходили по максимальному диаметру (одетый на тройник шланг имеет диаметр около 30.35 мм), но моими длиногубцами насадить их было нереально, поэтому после 40 минут безуспешных попыток я зажал шланг червячными хомутами. В итоге получился очень бюджетный и хорошо работающий колхоз) Спасибо в очередной раз ценовой политике и оригинальным инженерным решениям (гореть в аду этим самым инженерам) ФМК!
Ремонт патрубка системы охлаждения
После установки силового агрегата началась эпопея с системой охлаждения. В один пост запихивать все не буду, поэтому — по порядку.
Кроме прочего, при замене двигателя, я поставил новую крышку расширительного бачка (подробности в дальнейшем). В начале очередного пробного пробега, обнаружил фонтан из-под одного из патрубков системы охлаждения, подходящего к помпе. Пытался подрезать и закрепить, но шланг начал рваться дальше. Пришлось эвакуировать бусик домой.
Конечно, я не прав, что поставил старые шланги, которые, особенно тот, что порвался, были уже на исходе. Надеялся зарегистрировать авто, а уже потом разбираться с системой охлаждения. Многие патрубки на Каравелле не родные, составные, с использованием разного рода трубок. Не знаю, есть ли положенное сужение в одном из рукавов большого «паука». К водяному насосу подходят три шланга, и все были уже в ненадлежащем состоянии, так как в этом месте скапливается грязь, а в случае подтеков — технические жидкости.
Хочется отметить еще одно обстоятельство: если в этом районе появляется течь антифриза, он может проникать в шахту масляного щупа. Хотя у меня стоит новое уплотнительное кольцо плюс перевернутый масляный колпачок на входе, все равно капельки жидкости проникают в картер из «лужицы» в выемке блока. На фото виден пакет, временно прикрывший вход щупа в блок.
Порванный патрубок относится к шлангу 6 на схеме (068 121 081 С). На Экзисте обнаружил JP под заказ по цене около 1300, но пришел отказ поставщика. В дальнейшем, он вновь появился в каталоге, и менеджер сказал, что можно снова пытаться заказывать. Кстати, в тот момент был в наличии большой «паук» (поз.17) за 3500, но я решил, что буду решать проблемы постепенно. В дальнейшем, собираюсь провести ревизию всей системы охлаждения с приведением к правильной схеме и установке родных шлангов.
Получив отказ, решил составлять порванную часть патрубка. Отправился в «Планету железяка», что на 86-ом км МКАДа. Оказалось, что магазин значительно расширился, и ассортимент в большом количестве представлен в торговых залах, как в супермаркетах самообслуживания. Особый интерес вызывает отдел «Гидравлика», где можно на метры купить разные шланги, гофрированные универсальные патрубки «Гётс», пластиковые топливопроводы, штуцера, соединители и другое. Здесь нашел соединитель стальной на 25 мм за 90 рублей. Потом, когда приобрел пластмассовый, вернулся и за этим.
Прочесав отделы грузовиков и легковых, ничего подходящего среди патрубков не нашел. Зато в «Метизах» обнаружил пластмассовый прямой соединитель на 25 мм. В «Автоолле» потом видел подобные (только не было прямого 25) на стенде фирмы Smilga.
Уже в магазине до меня дошло, что я могу использовать шланг, который идет от помпы к головке блока. Он того же внутреннего диаметра (25 мм), имеет изгиб, и, главное, в большом количестве под разными марками есть в Экзисте по цене около 200 руб. Один у меня уже был (Jp Group1114309800). Его я собирался поставить на свое место.
Получив еще один патрубок, подогнал его месту, сперва подрезав порванный шланг. На фото линии отреза указаны приблизительно.
На «Драйве» прочитал, что ровно резать получается специальным ножом для пластиковых труб. У меня — неровно.
Третий шланг, подводящий антифриз со стороны радиатора к водяному насосу — неродной. По схеме — это позиция 3. В нашем же случае, изогнутый шланг от какого-то авто соединяет помпу с, похоже, обычной стальной трубой. Взамен старого пока встал обрезанный нижний патрубок радиатора 2108-1303010.
И еще хочется сказать про хомуты. Всегда пользовался обычными червячными, но, когда буду проводить полную ревизию системы охлаждения, думаю, поставить что-то понадежнее.
♫ 85. Неприятности на дороге. Перетерся патрубок системы охлаждения
Чтож, я бы не сказал что форд меня подвел. Тут больше дело случая.
Поехали вечером прокатиться, и встряли в пробку. Постепенно начала подниматься температура. Однажды был сбой по датчику и тогда я просто включил/выключил зажигание и проблема ушла.
Но в этот раз все было иначе. Включив печку на максимум, я почувствовал что она не стала горячее. А значит в системе нет охлаждающей жижи. Съехали на обочину, выставили знак и начали искать.
Открыв капот, стало понятно, антифриза в системе совсем уже нет, а под машиной образовалась большая лужа.

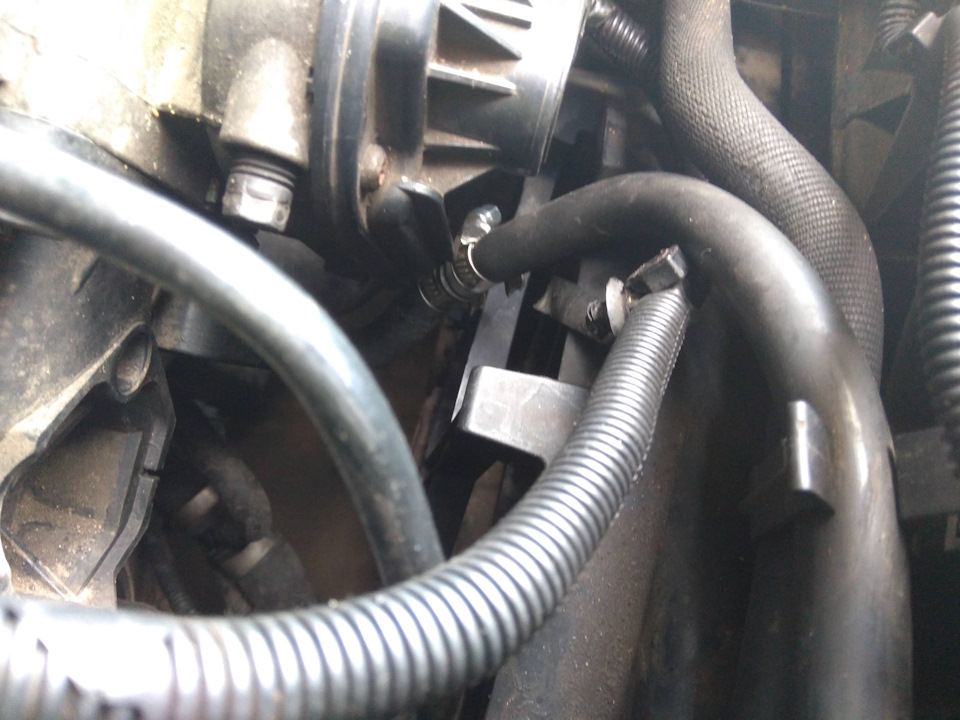

Проблему нашли достаточно быстро, шланг обратки перетерся об диффузор, и через него вытек весь антифриз.
Я бы не сказал что удалось решить проблему достаточно просто. Но удалось. Неподалеку стоял пазик, и в нем нашлась втулка печки, которую я смог натянуть на шланг сверху, и обмотать изолентой, для того, чтобы вернуться домой. В систему пришлось заливать обычную воду, т.к. поблизости не было никаких автомобильных магазинов, да и время было уже около 1 ночи.

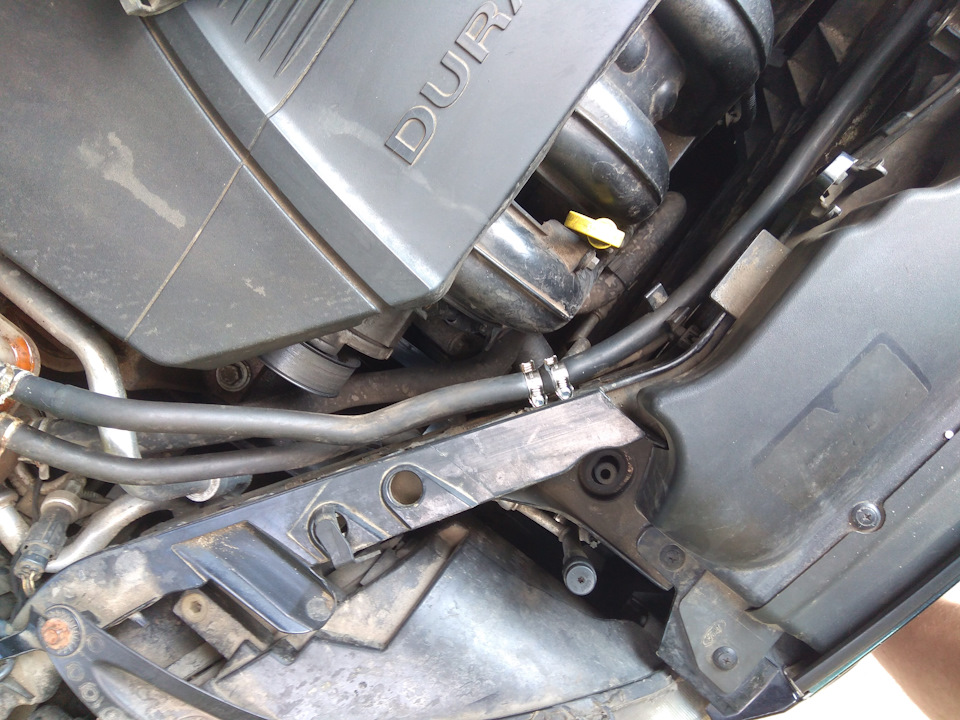

На следующий день в Леруа я взял фитинги и уже с их помощью оставил машину на ходу, пока приедет новый патрубок.

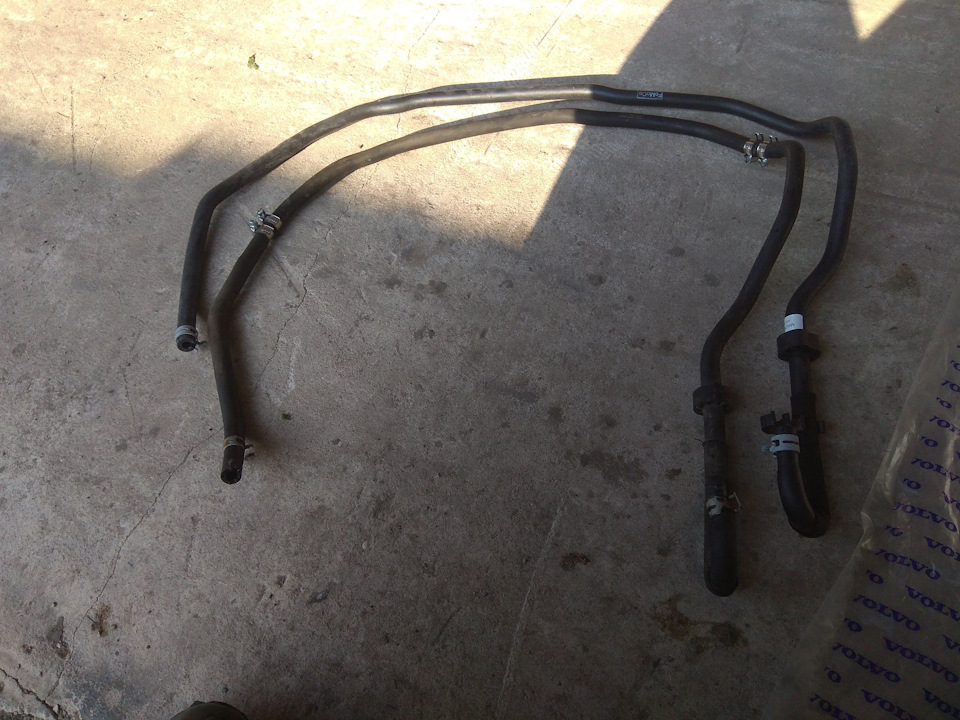

Стоял выбор, что заказывать, но для себя я понял одно, хочешь оригинал, возьми вольво. Не переплатишь за бренд:

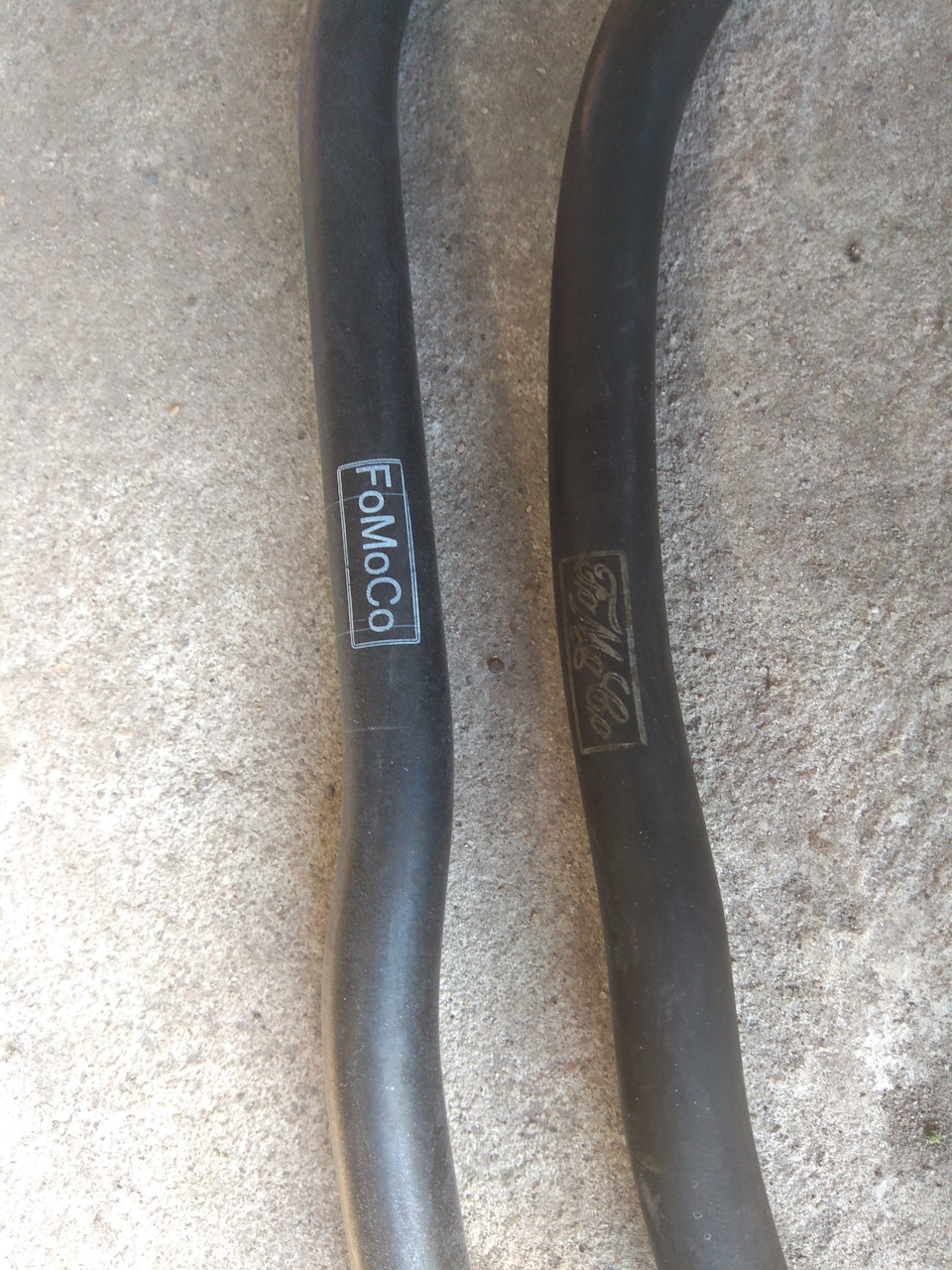

Схемы очень похожи, но детали 100% совпали.
Патрубок обратки ГБЦ => Расширительный бачек (Зеленый прямоугольник на схеме)
Ford — 1490703

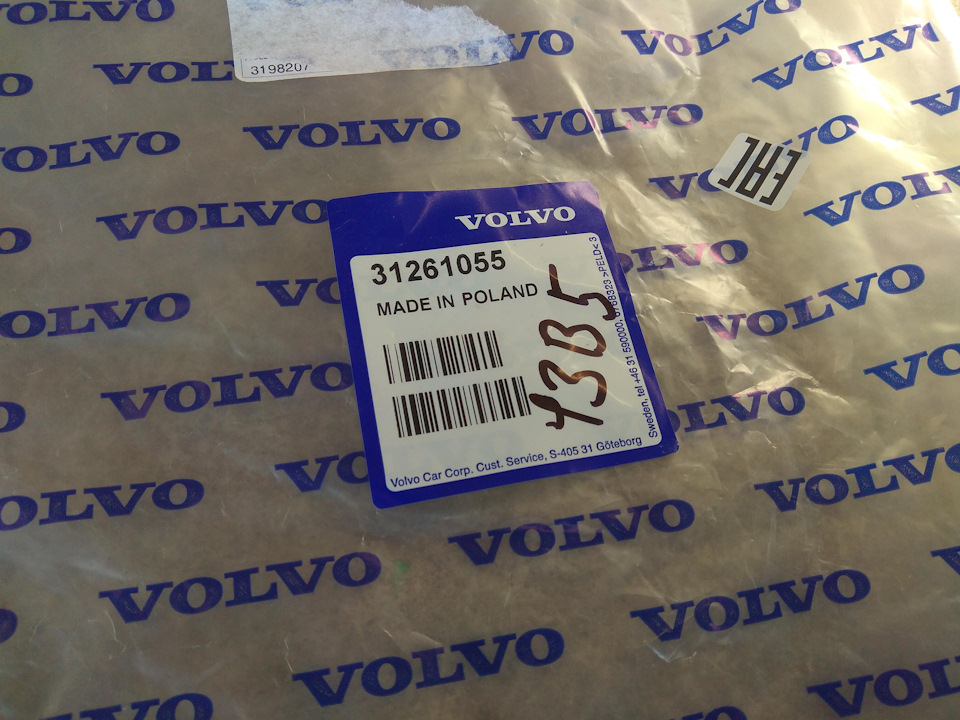

Volvo — 31261055
При замене шланга стал проверять, может что еще может подвести и перетереться, и нашел. Верхний патрубок радиатора, потихоньку перетирается об колодку вентилятора охлаждения. Установил колодку в ее штатное место и заодно заказал патрубок.
Патрубок верхний радиатора => ГБЦ (Красный на схеме)
Ford — 1490677
Volvo — 31261054
Его нашел быстро, но б/у в отличном состоянии, чтоб не терять время.

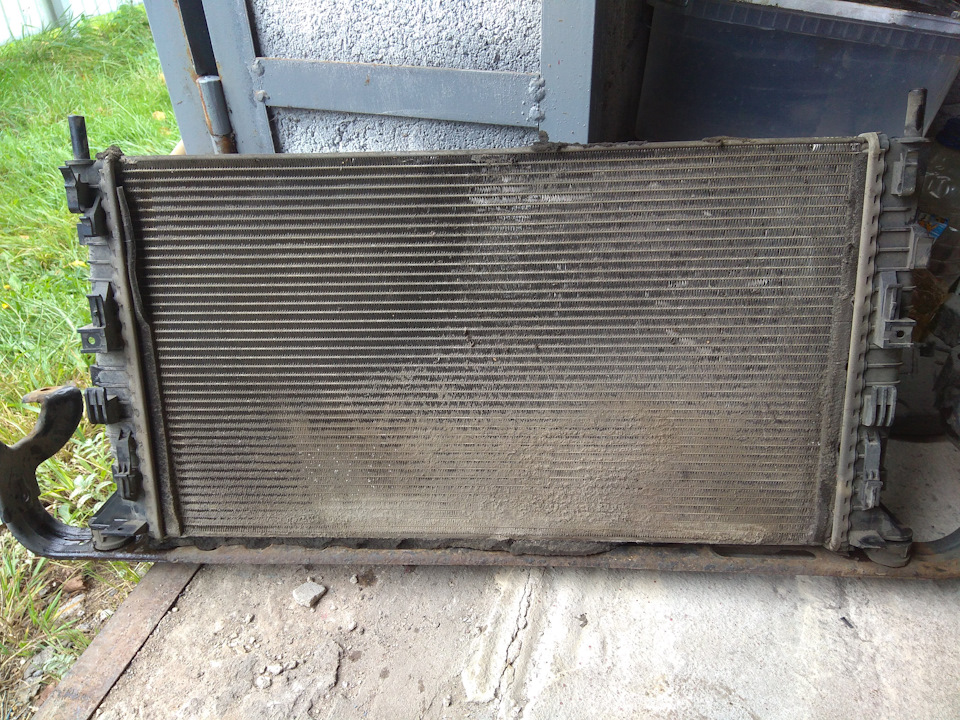

Заодно промыл и продул радиаторы.
Соответственно воду, которая была временным решением заменил на оригинальный антифриз. Осталось промониторить плотность, до наступления холодов.
Патрубок радиатора: причины неисправностей и способ замены
Система охлаждения двигателя зачастую имеет несколько патрубков, которые соединяют различные элементы системы в единое целое. Есть два вида патрубков:
Из названий становится ясно, что подводящий патрубок служит для подачи охлаждающей жидкости, а отводящий, наоборот, для её отвода. В системе охлаждения мотора применяют тосол или антифриз, так как эти жидкости не замерзают при отрицательных температурах. Важно знать, что менять местами подводящий патрубок с отводящим не следует, из-за того, что у них разные температурные режимы работы. Подводящий патрубок требует замены чаще, чем остальные, так как на него приходится самая большая нагрузка, что приводит к высыханию резины. Вследствие чего он может подтекать или вообще треснуть.
Как определить, что патрубок радиатора вышел из строя?
Во первых, при поломке системы охлаждения под машиной можно наблюдать мокрые и жирные пятна, которые оставляет вытекающая жидкость. Причиной может быть лопнувший патрубок радиатора. Во вторых, в расширительном бочке будет недостаточный уровень охлаждающей жидкости. Так же, можно почувствовать запах тосола в салоне машины, это говорит о том, что мог лопнуть патрубок, идущий к радиатору печки.
Совет: хотя бы изредка проверяйте уровень жидкости в расширительном бачке. Осматривайте шланги системы охлаждения, и если выявили неполадки, не оттягивайте с ремонтом.
Где искать утечку охлаждающей жидкости?
Первым делом следует проверить расширительный бачек, если проблем не обнаружено приступаем к осмотру радиатора, так как он часто повреждается. Необходимо внимательно осмотреть те места, в которых соединяются трубы с радиатором. После чего проверяем на наличие течи всех шланг и патрубков системы охлаждения. Так же стоит проверить хомуты, от вибрации они могли ослабнуть, в результате чего жидкость подтекает в местах соединения. Самая неприятная и проблемная течь, когда охлаждающая жидкость попадает в картер двигателя. Вытащив щуп для проверки уровня масла, можно увидеть, что оно вспенилось. Это признак того, что в систему смазки двигателя попал антифриз.
Система охлаждения ДВС
В современных автомобилях система охлаждения включает в себя немало датчиков и контролируется электронным блоком управления. Однако есть главные элементы, без которых не обходится ни одна система охлаждения:
Эти элементы присутствуют в любом автомобиле, будь он старый или современный.
Последствия неисправной работы системы охлаждения
Самой частой проблемой при выходе из строя системы охлаждения является перегрев двигателя, критические повреждения которого происходят уже при незначительно долгой работе. Вследствие перегрева деформируется блок цилиндров, головка блока цилиндров или поршня. Бывает и такое, что в результате деформации поршня он пробивает блок цилиндров, что влечёт за собой абсолютную замену силового агрегата.
Как поменять патрубок радиатора?
Первым делом необходимо слить из системы антифриз. Если слитая жидкость не слишком загрязнена, её можно будет залить обратно. После чего откручиваем и снимаем хомуты с вышедшего из строя патрубка. Если они поржавели, для облегчения снятия можно воспользоваться WD 40. Все работы по замене вздутого патрубка следует проделывать на холодном моторе, чтобы избежать ожогов. Новый патрубок должен быть уже приготовлен. Съёмку старого патрубка нужно проводить не спеша и без применения силы, так как можно повредить горловину радиатора. Если старый патрубок сильно прикипел, следует попробовать его прокрутить в разные стороны, но ни в коем случае не сгибать. В конце концов, можно его просто разрезать ножом. Перед тем, как устанавливать новый патрубок, его внутреннюю часть лучше смазать водой с мылом. А чтобы сделать его мягче. Следует подержать его несколько минут в горячей воде. Смазывать патрубок маслом не рекомендуется, из-за того, что оно может его разъесть через некоторое время.
Теперь одеваем хомуты на шланг, а затем одеваем патрубок на радиатор и водяную рубашку двигателя. Смотрите за тем, чтобы патрубок радиатора стал в правильном положении и не был перекручен. После чего зажимаем хомуты и заливаем тосол в систему охлаждения. Когда жидкость полностью залита, следует проверить места ремонта на течь. Теперь можно завести мотор и проверить функционирование системы.
В дороге лопнул патрубок радиатора, есть «выход»
Лопнувший в дороге патрубок радиатора и отзыв автовладельца…
Здравствуйте уважаемые, читатели блога RtiIvaz.ru. Сегодняшняя статья в рубрики «Авто советы опыт» будет посвящена патрубкам радиатора. Полезные советы автомобилистам тем хороши, что это только советы, это как ориентир в трудной ситуации, а хозяин уже сам принимает решение как ему поступить том или ином случае, с учетом советов также собственного опыта.
Не такая уж редкая неисправность, как течь патрубков радиатора, которая большинстве случаев, если сделать небольшой анализ, лежит на совести самого владельца. Резиновый патрубок имеет многослойную структуру к тому же рассчитан для достаточно высокой температуры.
Стало быть, ничего не может произойти враз с исправным, скажем еще вчера патрубком. Этому обязательно что-то предшествовало, чему хозяин или мастер, обслуживающий автомобиль мало уделил внимания. Советы бывалых водителей всегда рассчитаны для предупреждения аварийной ситуации уже в последнем случае, дают советы как из нее выйти достойно, сохранив при этом двигатель.
Последствия и причины
Эта простая с виду ситуация, как лопнувший шланг радиатора, таит серьезную угрозу для двигателя. При утечки охлаждающей жидкости, мгновенно поднимается температура двигателя, что связано с потерей охлаждения цилиндров, где температура достигает более 2000 градусов Цельсия.
Последствия перегрева могут закончиться капитальным ремонтом двигателя с заменой дорогих сегодня деталей. Поэтому состоянию резины системы охлаждения необходимо уделять повышенное внимание.
Опыт эксплуатации автомобилей свидетельствует о том, что 50% водителей, безразличны подкапыванию или запотеванию шлангов охлаждения, подливая постоянно жидкость расширительного бачка. Опасность может подстерегать по нескольким причинам. Это может быть усталостный износ, естественный при многолетней эксплуатации, не затянутый или неисправный хомут, или пережатый хомут, что собственно еще опаснее.
Пережатый хомут подрезает первый слой шланга, нарушая тем самым его целостность, когда произойдет внезапный разрыв, ведомо только самой резине. Лопнувший патрубок радиатора, сообщит о себе повышением температуры на щитке приборов или обильным паро выделением из- под капота автомобиля. Однозначно в подобной ситуации необходимо заглушить двигатель не запускать его до устранения неисправности.
Советы бывалых водителей
В 90% случаев лопается под хомутом, если отрезать поврежденный участок, то его можно еще поставить на место с определенным натягом. В крайнем случае, можно отдать крепления радиатора, тем самым увеличив длину патрубка, а сам радиатор закрепить любыми подручными средствами. Например полезный совет, завернув не до конца на место болт, которым крепился радиатор, между ним и «ухом» радиатора поставить проволочную стяжку, что придаст ему неподвижность.
Если патрубок радиатора уже ранее под резался, то он будет явно коротким, при повторной обрезке. В этом случае можно подмотать под шланг слой резины, одеть, поврежденный патрубок на место, сверху также слой резины перекрыть жестяной полоской, скажем от банки из-под пива или сока.
Сверху поставить хомут, и если даже после этого будет частичное подкапывание, вам, тем не менее, удастся добраться до дома или ближайшей мастерской. В случае, если патрубок не лопнул, а его сорвало с места, то либо был неисправен или не затянут хомут, либо это произошло от попадания газов систему охлаждения. Это самый тяжелый случай и вам придется воспользоваться услугами эвакуатора, так как вероятнее всего пробило прокладку головки блока (при условии исправного клапана крышки расширительного бачка).
Для новых авто проблема лопнувшего шланга не так актуальна, так как новые шланги служат без проблем не менее трех лет, и есть резон делать замену сразу всех патрубков на машинах, с достаточным пробегом. Для замены не всегда удается найти патрубок радиатора оригинальный, но выпускаемый ассортимент отечественным автопромом настолько велик, что можно подобрать близкий аналог.
Отзыв автовладельца
Согласен с автором статьи, что всегда можно найти выход из создавшего положения, чему немалой степени содействуют советы бывалых автомобилистов. Люди делятся своим опытом, описывают неординарные ситуации, которые другим водителям могут пригодиться в дороге. Хотелось так же поделиться своим опытом, вернее как удалось выйти из подобной ситуации, опираясь на ранее прочитанные статьи на эту тему.
По дороге на дачу лопнул патрубок радиатора. Вспомнив из ранее прочитанного, что можно увеличить длину обрезанного шланга путем разрезания его пополам и вставки куска трубки, подходящего диаметра. В машине была пластиковая трубка, приготовленный для только пробуренной скважины. От него отрезали необходимый кусок (можно отрезать простым ножом), разрезали лопнувший конец шланга пополам, отрезов прорванный конец вставили отрезок пластиковой трубки.
Все обжали хомутами, собрали на место. Соединение получилось прочным надежным. Старый шланг всегда терся о крышку клапанов, а самодельный теперь вообще не касается крышки, так что менять его новым надо ли. Может это для кого-то будет новым способом выхода из положения, а кто-то освежит забытое.
Ремонт системы охлаждения видео
Удачи Вам и до скорых встреч на страницах блога RtiIvaz.ru!
