Как вставить трапецию дворников приора
Снятие и смазка моторчика дворников и трапеции.
В общем еще одна болячка приор. Летом еще все было хорошо, но с наступлением холодов дворники начали жить своей жизнь, то есть я их включил и пошло поехало — чистят стекло пока сами не захотят остановиться, а если и остановятся то обязательно посередине стекла. Приходилось по многу щелкать переключателем и раза так с 20-30 они останавливались в положенном месте. Или если включить дворники и выключить им зажигание они продолжали работать не определенное время. Изучив статьи по этому поводу было два варианта:
1. Замена реле регулятора которое находится под рулем
2. Замена смазки моторчика дворников
В общем поменял я оба реле, но это не исправило мою проблему:
Решено было снимать моторчик и трапецию для замены смазки. В качестве учебного пособия как это все открутить использовал данное видео:
От себя хочу добавить, что нихрена трапеция с моторчиком не снимается легко и просто, чтобы их достать не обойтись без заклинания и огромного количества мата.
Еще в видео дворники находятся в своем стандартном положении я же много где читал что дворники включают и оставляют их в верхнем положении (вертикально) путем выключения зажигания что собственно я и сделал.
Особое внимание обратите на момент 13:40 в видео где он ставит метки прежде чем снимать тягу с моторчика. Я этого не сделал и очень сильно об этом пожалел когда поставил трапецию с моторчиком на место и включил дворники. В общем из-за того что я не правильно поставил тягу на моторчик у меня дворники начинали движение сначала в низ потом в вверх и останавливались посередине, пришлось корячиться и откручивать эту самую тягу не вынимая трапецию и не откручивая моторчик от крепления к кузову т.к второй раз снимать и ставить я бы не выдержал.
В общем раза с 5-6 я все таки попал как надо и моей радости не было предела.
И еще один момент: перед тем как ставить дворники на место — включите зажигание и дайте моторчику поработать в холостую, таким образом он сделает полный мах и встанет в свое рабочее положение а вы сможете ставить дворники не вертикально, а горизонтально. По поводу снятие и установки вроде всё, теперь о самом моторчике и трапеции:
В общем разбираем моторчик и видим перед нами 3 шестеренки и смазку по цвету и консистенции похожа на замороженную вареную сгущенку.
Эти 3 шестеренки ничего в принципе не удерживают и их легко можно вытащить, главное запомните где какая была. Дальше ветошью и WD-40 (что было под рукой) вычищаем всю эту бяку особенно с контактов. Забиваем новую смазку и прикручиваем все обратно. А по поводу трапеции там еще меньше делов, просто отклепываем эти места и смазываем шарниры
Кстати где то на драйве видел что кто то вместо смазки залил трансмиссионное масло, пытался сделать тоже самое. Залил, закрутил и положил в сторонку для проверки — не будет ли это самое масло бежать. В итоге пока занимался трапецией масло с моторчика всё таки побежало в районе контактов, пришлось сливать и набивать моторчик смазкой «Шрус».
В общем провозился я в гараже часа 4, если не больше. Результатом очень доволен.
Замена трапеции стеклоочистителей
Недавно включил дворники, а они еле-еле двигаются. И вообще дергаются. Последние года 2 не доходят при последнем взмахе до низа пару см (у многих так). Приходилось чуть касаться рычажка, чтоб они сели ниже. Так как погода у нас хуже не придумаешь, то пошел в магаз за новой трапецией. Решил купить сразу с мотором. Она именно для приоры — от 10ки не подойдет, наверное.
Почитал здесь как менять — чего только не пишут — кто-то 5 часов менял, кто-то лобовое разбил при замене…ужас. Но решил сам менять, так как время было и гараж в наличии.
Перед заменой остановил дворники в вертикальном положении, иначе, действительно тяги трапеции не вынуть. Дальше снял рычаги дворников, обшиву. Снял пароотводящий шланг с расширительного бачка, вынул бачок и отвел в сторону. Кронштейн, где сидит бачок снимать не стал — это геморно (надо колесо снимать и искать там 2 гайки под локером). Загнул боковину кроштейна, чтобы был доступ к болту на площадке к которой крепится моторчик. Открутил 2 гайки от тяг и 1 болт от площадки моторчика. Отсоединил колодку питания, все вынул в сборе довольно легко.

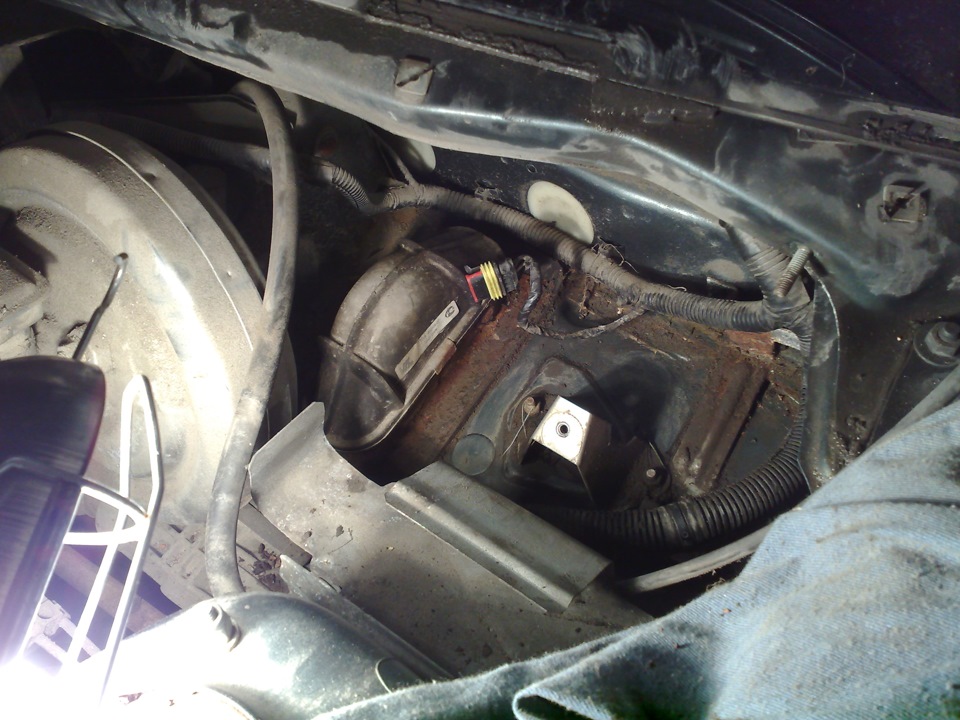

Под мотором полно мусора, земли, листьев. Все выгреб оттуда.
Новую трапецию не завести просто так, надо подключить колодку и прокрутить моторчик, чтобы тяги ушли в положение когда дворники стоят вертикально. Тогда все встает без проблем. На тяги накрутил по контргайке когда крепил. Все собрал, поставил сначала водительский дворник, отрегулировал его, чтобы дочищал почти до самой стойки и потом нацепил пассажирский и отрегулировал его, чтобы уезжал как можно ниже.
Теперь дворники работаю превосходно — быстро, четко, не дробят по стеклу, ложатся до конца.
Замена трапеции и моторедуктора дворников Лада Приора: подробная инструкция с фото и видео описанием для автомобилей с кондиционером и без
В основе работы дворников лежат такие важные конструктивные узлы, как трапеция и привод или электромотор. Рассматривать эти детали, а точнее процесс их снятия и замены следует совместно. Связано это с тем, что они соединены между собой (резьбовыми элементами), и снять их по отдельности попросту невозможно. Именно поэтому в материале подробно описана инструкция на тему о том, как выполняется замена трапеции и мотора дворников на автомобиле Лада Приора. Причем вы найдете подробное описание процесса для машин без кондиционера и с кондиционером. Отличие в процедуре хотя и незначительное, но оно имеется, и вы о нем узнаете, изучив этот материал.
Что такое трапеция: конструкция и признаки необходимости замены (ремонта)
Трапецией на автомобиле называется приводной механизм, состоящий из системы тяг и рычагов, которые совершают возвратно-поступательные движения, осуществляя перемещение щеток стеклоочистителя. На большинстве автомобилей, в том числе, и на Ладе Приоре, такие устройства расположены в нише под лобовым стеклом.
С помощью трапеции происходит создание возвратно-поступательных движений. Достигается это именно при помощи специальной схемы устройства. Ниже представлена конструкция трапеции Приоры.
Кроме создания возвратно-поступательных движений, трапеция также выполняет еще одну важную функцию. С ее помощью происходит синхронное перемещение дворников, которые обеспечивают очистку лобового стекла. Неисправность этого механизма приводит к тому, что нарушается работа дворников. При возникновении неисправностей, устройство подлежит ремонту. Возможность проведения ремонта зависит от типа повреждений. Чаще всего из строя выходят шарнирные соединения, которые можно заменить, используя ремкомплект. Если они исправны, то при снятии трапеции, их обязательно необходимо смазать.
Если нарушена целостность резьбовых соединений или повреждены части рычагов и тяг, тогда трапеция подлежит замене. Определить неисправность устройства не составит большого труда. Выявить дефекты можно по ряду характерных признаков:
Производить демонтаж трапеции и ее ремонт необходимо в любом из вышеперечисленных случаев. Избыточная нагрузка негативно влияет на работу моторедуктора, который может попросту от перегрева сгореть. Именно поэтому уделите должное внимание устройству, если возникли признаки, свидетельствующие о возникновении неисправностей.
Что такое моторедуктор дворников: его назначение, конструкция, принцип работы и признаки необходимости ремонта (замены)
В качестве силового устройства, при помощи которого происходит движение щеток стеклоочистителя, выступает моторедуктор. Это маломощный двигатель, который приводится в действие при подаче бортового напряжения 12В. Состоит двигатель из якоря и статора. Вал якоря соединен с системой шестерней, которые передают момент вращения на ведомую шестерню большого диаметра. Ниже на фото показана конструкция устройства в разобранном виде.
Вал имеет червячную конструкцию, посредством чего передается усилие на шестерни малого диаметра. Эти шестерни имеют двойную конструкцию. Верхние зубья входят в зацепление с большой ведомой шестерней, которая соединена с валом привода трапеции дворников.
Такая конструкция позволяет снизить скорость вращения ведомого вала, с которого снимается вращательный момент, и передается через трапецию на дворники. Еще за счет применения шестеренчатого механизма, снижается нагрузка на электропривод, что особенно актуально, например, когда щетки очищают снег с лобового стекла или примерзают к стеклу. В ходе больших нагрузок истираются зубья шестерней, которые можно заменить в случае их повреждения. Ниже представлен внешний вид моторедуктора стеклоочистителей Лада Приора.
Редукторный узел в сборе имеет следующее устройство, как показано на фото ниже.
Со временем эксплуатации детали имеют выработку, поэтому при возникновении характерных признаков, его обязательно необходимо разобрать и заменить смазку. Причем сразу нужно очистить шестерни от старой смазки, а затем добавить новую. Для удаления старой смазки используйте растворитель WD-40.
Характерным признаком неисправности моторедуктора дворников на Приоре является отсутствие его работоспособности и следующие проявления:
Чтобы убедиться в его неисправности, понадобится выполнить демонтажные работы. Ниже представлена подробная инструкция процесса. Перед тем, как прибегнуть к работам по снятию моторедуктора на Приоре, следует убедиться, что на него подается питание. Для этого нужно отсоединить фишку, и проверить наличие напряжения 12 Вольт, не забыв предварительно включить подрулевой переключатель работы дворников.
Выше на фото показана электрическая часть. На фото показан тепловой предохранитель, который защищает двигатель от перегрузки, возникающей в случае, примерзания щеток к стеклу. Эта электрическая часть отвечает за доводку дворников в исходное положение при отключении подрулевого переключателя. Если моторедуктор не подает признаков жизни, то после его снятия, понадобится первоначально убедиться в исправности теплового предохранителя. Если он исправен, нужно проверить исправность моторедуктора. Сделать это можно путем подключения синего провода к плюсу, а минусом является корпус редуктора. Если он не будет работать, значит, его следует заменить. Ниже на видео детально показан процесс работы моторедуктора и механизма доводки дворников.
Что нужно для проведения работ и артикулы необходимых для замены деталей
Чтобы произвести работы по снятию и замене трапеции и моторчика дворников на Приоре, понадобится минимальный набор инструментов. К ним относятся:
Кроме того, если осуществляется замена трапеции или двигателя, то необходимо также приобрести эти детали. Рекомендуется выбирать оригинальные устройства, поэтому ниже представлены их артикулы:
Мотор дворников правильно называется моторедуктором, так как он состоит не только из электромотора, но и набора шестерней, посредством которых происходит передача вращательных движений.
Кроме того, при снятии изделий понадобится воспользоваться смазкой для редукторов. Она нужна для того, чтобы смазать редукторный узел и штоки. Когда инструменты и материалы будут готовы, можно приступать к работе.
Инструкция по снятию и замене трапеции дворников на Приоре без кондиционера
После того, как все инструменты готовы, можно приступать к непосредственному процессу. Для начала необходимо отсоединить клемму «минус» на аккумуляторе. Снимать капот на автомобиле не нужно, но если вы сделаете это, то облегчите работу примерно на 30-40%. Если работы проводятся без снятия капота, тогда его лучше закрыть. Необходимость в его открывании возникнет, когда будете снимать левую часть жабо. Чтобы снять трапецию дворников с мотором на Приоре без кондиционера с целью ее ремонта или замены, следует выполнить следующие действия:
На этом экспертная инструкция по снятию и замене трапеции и моторчика дворников на Приоре завершена. Процесс сборки выполняется в порядке обратном снятию. Ниже представлен видео ролик, в котором детально рассмотрен процесс демонтажа трапеции и двигателя дворников на Приоре без кондиционера.
Снятие трапеции и моторедуктора дворников на Приоре с кондиционером: особенности процесса
Выше описана инструкция по снятию трапеции и мотора дворников на Приоре без кондиционера. Если машина с кондиционером, то работы будет немного больше. Отличие в том, что после выкручивания двух гаек и одного болта крепления трапеции с мотором, извлечь механизм не получится, так как этому будет мешать корпус системы кондиционирования, который расположен по центру. Для его смещения в сторону, понадобится ослабить 4 гайки крепления климатической установки. Расположение нижних креплений показано на фото ниже.
Чтобы не ослаблять гайки, и не трогать систему кондиционирования, рекомендуется воспользоваться простым способом снятия трапеции на Приоре с кондиционером.
Чтобы снять трапецию дворников на Приоре с кондиционером без необходимости ослабления крепления системы кондиционирования, нужно будет выполнить следующее:
Более детально процесс снятия и установки трапеции и мотора на Приоре с кондиционером показан на видео ниже.
Чтобы упростить процесс сборки, рекомендуется выполнить некоторые доработки, а именно:
В целом процесс сборки выполняется намного проще, чем демонтаж, но все равно нужно иметь некую сноровку. Перед проведением демонтажных работ, рекомендуется также посмотреть видео ролик ниже.
На этом процесс снятия и замены трапеции с моторчиком на Приоре завершен, и если вы придерживались инструкции, то реализовать все действия на практике вполне реально. Причин для проведения демонтажных работ достаточно — это может быть и ревизия, и ремонт, и замена деталей, но все это можно сделать только после того, как будет выполнен демонтаж трапеции вместе с моторедуктором.
Замена мотора и трапеции дворников
Передний стеклоочиститель на автомобиле Лада Приора имеет конструкцию, схожую с десятым семейством, поэтому выполнение данного ремонта будет похожим. Но все же, некоторые моменты будут отличаться. Итак, ремонт или замена некоторых деталей обычно происходит по следующим причинам:
Чтобы самостоятельно произвести ремонт или замену, понадобится следующий инструмент:
Снятие трапеции стеклоочистителя в сборе с мотором на Приоре
Первым делом необходимо снять рычаги дворников, а также уплотнительную резинку верхней части капота. После этого при помощи тонкого ножа поддеваем декоративные заглушки, под которыми находятся винты крепления жабо.
Под этими заглушками отворачиваем винты крепления жабо.
Теперь стоит опять-таки с левой стороны открутить несколько винтов крепления утеплителя к жабо, как это показано на фото ниже.
После чего можно снимать одну часть жабо:
Также, ослабляем болт хомута на тонком шланге расширительного бачка и выводим его из отверстия в утеплителе:
Утеплитель моторного отсека также крепится еще снизу, что не очень хорошо видно, но на фото ниже этот винт довольно хорошо виден.
Теперь можно поднимать расширитель вверх, и отводить в сторону участок утеплителя, как это показано на фото ниже.
Теперь можно уже приступать к отворачиванию гаек крепления и болтов мотора с трапецией. Сверху слева:
А вот чтобы добраться до болта крепления трапеции снизу по центру, необходимо предварительно открутить и снять кронштейн крепления расширительного бачка. Два болта крепления находятся сверху, что видно на фото:
И еще два болта с внутренней стороны крыла, разумеется, предварительно сняв подкрылок.
Теперь площадку можно снимать, и откручивать последний болт крепления трапеции Приоры.
Теперь аккуратно извлекаем всю конструкцию в сборе, находя нужное положение, чтобы трапеция не цеплялась за кузов и корпус отопителя.
Еще остается один момент — отсоединить колодку со жгутом проводов питания.
Теперь вся трапеция в сборе с мотором снимается без каких-либо проблем.
Замена мотора стеклоочистителя на Приоре
Чтобы заменить непосредственно сам моторчик дворников, необходимо первым делом отметить положение планки трапеции относительно ее корпуса, чтобы потом все установить в таком же порядке.
Откручиваем три болта крепления мотора:
И центральную гайку при помощи ключа на 13 мм. Снимаем мотор и производим его замену на новый в случае необходимости.
Установка происходит в обратной последовательности. Цена новой трапеции составляет от 1000 рублей за оригинал производства Автоваз. За мотор придется заплатить не менее 2000 рублей.
Видео обзор по замене мотора и трапеции дворников на Приоре 2170, 2171, 2172
Чтобы более наглядно показать весь процесс данного ремонта, ниже будет показан видео обзор по ремонту.
Остались какие-либо вопросы, задаем ниже в комментариях или на канале под видео!
Оставьте ответ Отменить ответ
Для отправки комментария вам необходимо авторизоваться.
Как поставить трапецию дворников на приоре
Как поменять трапецию дворников на приоре
Снятие трапеции стеклочистителя Priora, а также демонтаж и замена моторчика привода этой трапеции дворников немного отличается от автомобилей десятого семейства (ваз 2110-12), поскольку на Приоре и крепление жабо другое, и крепление шумоизоляции тоже немного отличается, поэтому выполнять такую процедуру будет немного сложнее. Так что если вы владелец Лада Приора и требуется снимать трапецию привода стеклоочистителя для ремонта или замены моторчика, то все же стоит воспользоватся наглядной видео инструкцией, дабы не возникало не предсказуемых затруднений при снятии и установке трапеции дворников на вашей Приоре.
И так, для снятия трапеции Приора первым делом снимаем сами стеклоочистители, затем откручиваем крепления жабо и крепления шумоизоляции в капотном отсеке. Также нужно снять расширительный бачок. Пос лечо можно будет снимать шумоизоляцию чтобы получить доступ к трапеции дворников Приора. Но чтобы демонтировать трапецию с моторчиком в сборе вам придется снимать и площадку бочка.
Наглядно всю процедуру смотрим на видео.
на наш канал в
Я ндекс.Дзене
Еще больше полезных советов в удобном формате
Не работают дворники Приора
Перестал работать дворник после удара птицы на ходу на ВАЗ Приора
Видео «Замена механизма стеклоочистки своими руками»
Если вы столкнулись с проблемой неработоспособности стеклоочистителей, то данное видео поможет вам произвести замену конструкции трапеции с моторчиком (автор ролика — канал В гараже у Сандро).
Стеклоочистители относятся к элементам, обеспечивающим безопасность передвижения. Ведь без их правильной и качественной работы езда в плохую погоду становится просто невозможной. Водитель должен в любых погодных условиях обладать максимальным объемом информации, что позволяет принимать правильные и своевременные решения на дороге. Со временем штатные щетки стеклоочистителей разбалтываются и качество их очистки намного ухудшается. Появляются разводы и не вытертые участки лобового стекла. Выходом из данной ситуации может быть только замена щеток новыми деталями.
Как подобрать дворники
Снятие трапеции стеклоочистителя в сборе с мотором на Приоре
Первым делом необходимо снять рычаги дворников, а также уплотнительную резинку верхней части капота. После этого при помощи тонкого ножа поддеваем декоративные заглушки, под которыми находятся винты крепления жабо.
Под этими заглушками отворачиваем винты крепления жабо.
Теперь стоит опять-таки с левой стороны открутить несколько винтов крепления утеплителя к жабо, как это показано на фото ниже.
После чего можно снимать одну часть жабо:
Также, ослабляем болт хомута на тонком шланге расширительного бачка и выводим его из отверстия в утеплителе:
Утеплитель моторного отсека также крепится еще снизу, что не очень хорошо видно, но на фото ниже этот винт довольно хорошо виден.
Теперь можно поднимать расширитель вверх, и отводить в сторону участок утеплителя, как это показано на фото ниже.
Теперь можно уже приступать к отворачиванию гаек крепления и болтов мотора с трапецией. Сверху слева:
А вот чтобы добраться до болта крепления трапеции снизу по центру, необходимо предварительно открутить и снять кронштейн крепления расширительного бачка. Два болта крепления находятся сверху, что видно на фото:
И еще два болта с внутренней стороны крыла, разумеется, предварительно сняв подкрылок.
Теперь площадку можно снимать, и откручивать последний болт крепления трапеции Приоры.
Теперь аккуратно извлекаем всю конструкцию в сборе, находя нужное положение, чтобы трапеция не цеплялась за кузов и корпус отопителя.
Еще остается один момент — отсоединить колодку со жгутом проводов питания.
Теперь вся трапеция в сборе с мотором снимается без каких-либо проблем.
Истории наших читателей
«Гребаный таз. «
Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.
Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.
Увеличить зону чистки лобового стекла можно различными способами, все зависит от того, как выглядит полоса грязи, до которой дворник не добирается.
Начну с самого простого способа:
Увеличиваем площадь чистки лобового стекла (простой способ)
Одной из причин по которой дворник не достает до края стекла — это ветровая накладка (жабо) старого образца. То есть просто поводок упирается в жабо. Решение: Отрезать небольшой треугольник, где поводок упирается о жабо.
Еще одним простым решением проблемы может быть установка повыше начального положения водительского дворника. Таким образом, чем выше будет начальное положение дворника, тем больше площади он будет отчищать возле стойки. Однако не многим понравится приподнятая щетка стеклоочистителя. Также она будет создавать дополнительные сопротивления воздуха, т.к. уже не находится под жабо как раньше.
Кроме того, приподнятый дворник будет отчищать только верхнюю часть возле стойки. В результате чего неочищенная область будет напоминать клин.
Равномерная отчистка возле края лобового стекла
Доработка механизма стеклоочистителя
Чтобы сделать отчистку лобового стекла максимальной и при этом не поднимать дворник выше жабо, а другими словами увеличить ход дворника, нужно немного доработать механизм стеклоочистителя. Для этого потребуется снять ветровую накладку (Жабо) и трапецию стеклоочистителя. Главная задача — это усовершенствовать шатун, закрепленный на валу электродвигателя. Для этого его нужно снять, но перед этим нужно запомнить расположение вала и шатуна. Обычно колено должно быть закреплено на валу моторчика в одну линию с тягой. Для этого лучше всего поставить метки, чтобы при сборке можно было все установить в таком взаимном расположении. Если взаимное расположение вала и шатуна будет другим, тогда дворник будет останавливаться не в самом нижнем положении, а в промежуточном (например, когда включаешь дворники, они сначала немного ныряют вниз, а затем только начинают двигаться вверх) После того, как Вы установили метки нужно открутить гайку и снять шатун.
Замена мотора стеклоочистителя на Приоре
Чтобы заменить непосредственно сам моторчик дворников, необходимо первым делом отметить положение планки трапеции относительно ее корпуса, чтобы потом все установить в таком же порядке.
Откручиваем три болта крепления мотора:
И центральную гайку при помощи ключа на 13 мм. Снимаем мотор и производим его замену на новый в случае необходимости.
Установка происходит в обратной последовательности. Цена новой трапеции составляет от 1000 рублей за оригинал производства Автоваз. За мотор придется заплатить не менее 2000 рублей.
