Teкущий ремонт тормозной системы. Замена тормозных барабанов и задних тормозных колодок.
Доброго времени суток!
Извеняюсь что так давно не писал. Работы очень много)
Машина еще в проекте!
На данное время автомобиль не используется-идут доработки не спеша.
Очередная запись в БЖ о текущем ремонте тормозной системы, конкретнее замена задних тормозных барабанов и задних тормозных колодок.
Немного из истории автомобиля.
Еще при покупке автомобиля были проблемы с задними тормозами, были изношены задние тормозные барабаны и колодки. Но в связи с финансовыми проблемами обошлись проточкой тормозного барабана до 200,00 мм, предельно допустимый диаметр барабана 201,5 мм. Также приобрел новые задние тормозные колодки фирмы «Начало» и заводские задние тормозные цилиндры в количестве-2шт. Установил этот комплект при пробеге около 100000 км до лучших времен))). Ну это из истории)))
А сейчас когда Я поправил финансовое положение, то приобрел новый комплект задних тормозных барабанов и новый комплект задних тормозных колодок TRIALLI.
Задние тормозные барабаны

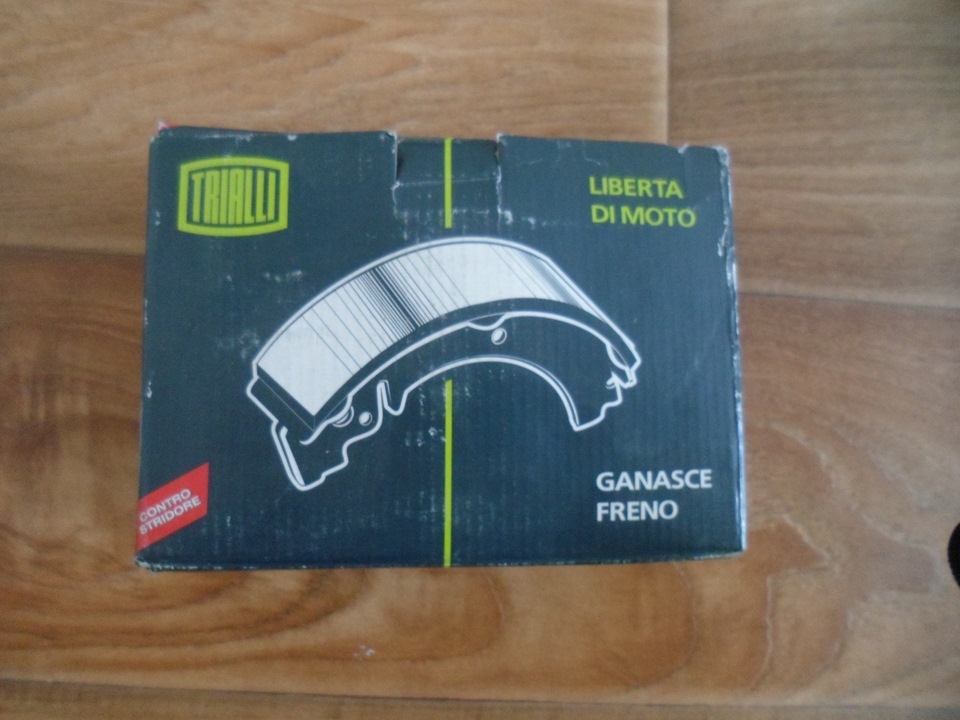

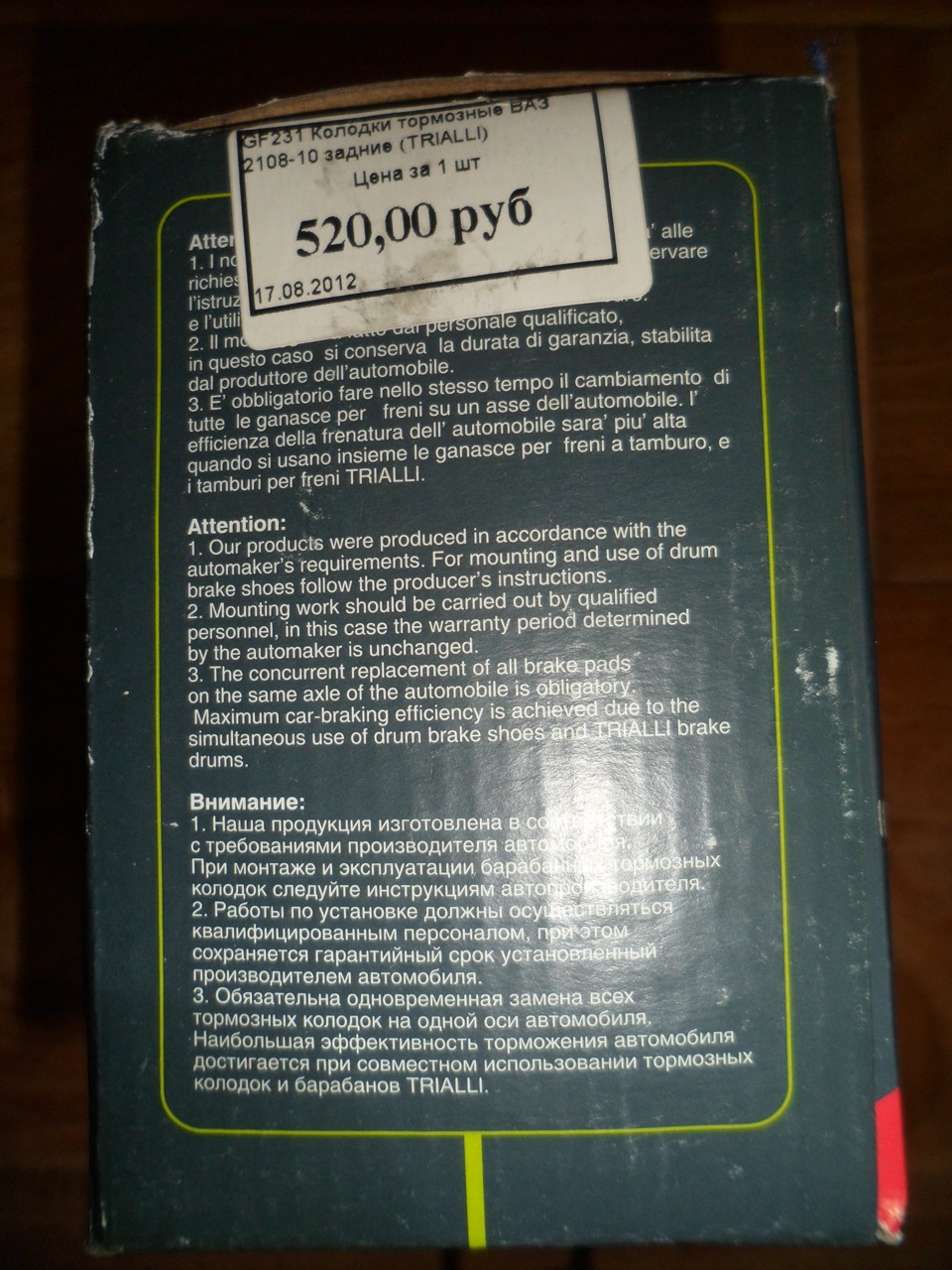

Задние тормозные колодки TRIALLI
Хочу предупредить, что замена тормозных барабанов и тормозных колодок не трудоемкий процесс, все просто легко и удобно. Справится практически каждый!
Во время снятия/установки замерил чугунный барабан который стоял на машине вес на фото-5000,0 гр. Вес алюминиевого барабана 2420,0 гр. Извините фото с взвешиванием алюминиевого барабана нет.
Немного фотографий при установке:

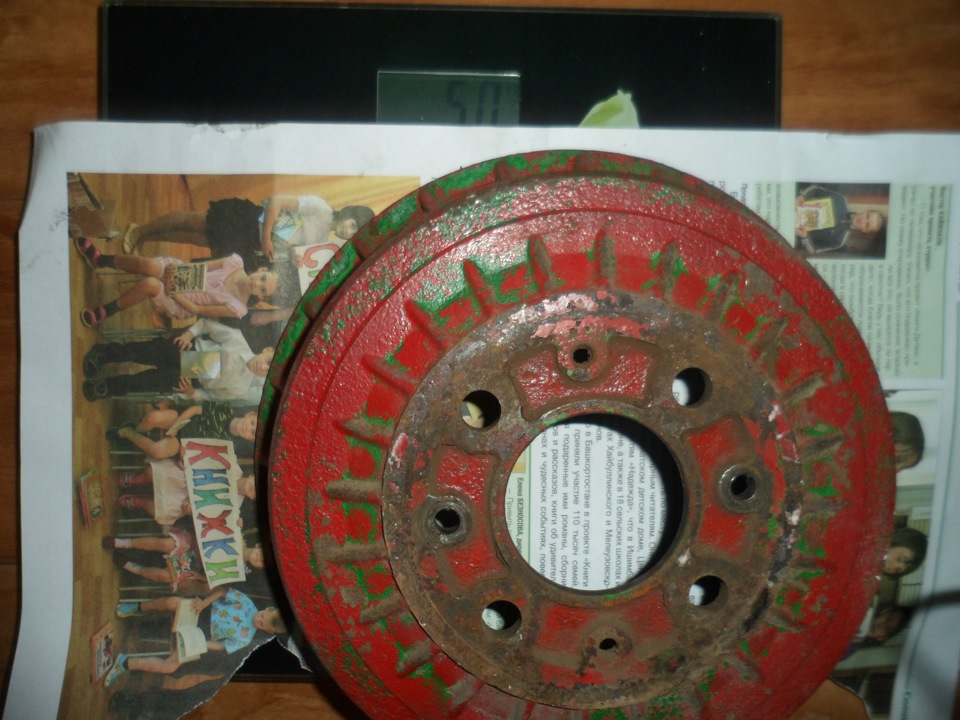

Так выглядит мой старый чугунный барабан) Был крашен два раза. Первый раз красил в салатовый, вторый раз в красный со временем краска облезла т.к красил без грунтовки)
Теперь этот барабан ушел на вечный покой)
Старый чугунный тормозной барабан с внутренней стороны.
Установил задние тормозные колодки TRIALLI.

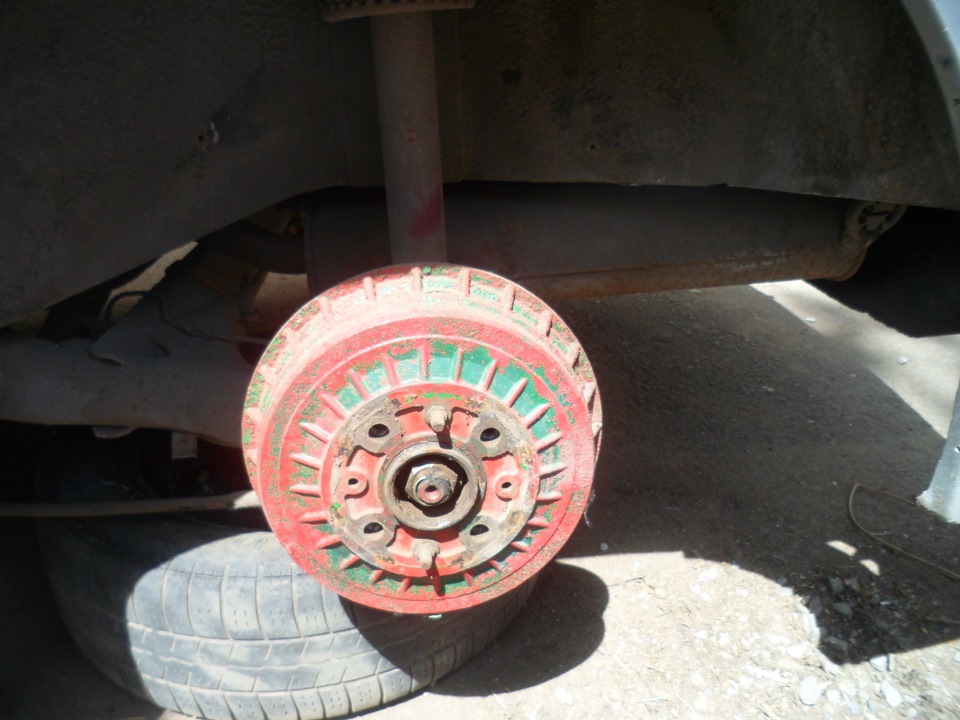

Установили задний тормозной барабан.
Ну и достал колесо которое было установлено под заднею балку как подстраховка домкрату, все прекрасно понимаете что качество инструмента и запасных частей оставляет желать лучшего)
В дополнение купил новые троса ручника и установил их. Извините, но фотоотчета по установке тросов ручника нет.
На очереди замена передних тормозных дисков и передних тормозных колодок, с момента покупки(68000 км) тормозные колодки менял два раза, а диски тормозные пока еще не трогал. Вскоре комплект передних тормозных дисков и передних тормозных колодок установим.
По секрету скину фото передних тормозных дисков и передних тормозных колодок.
Описание и прочее в БЖ после установки.

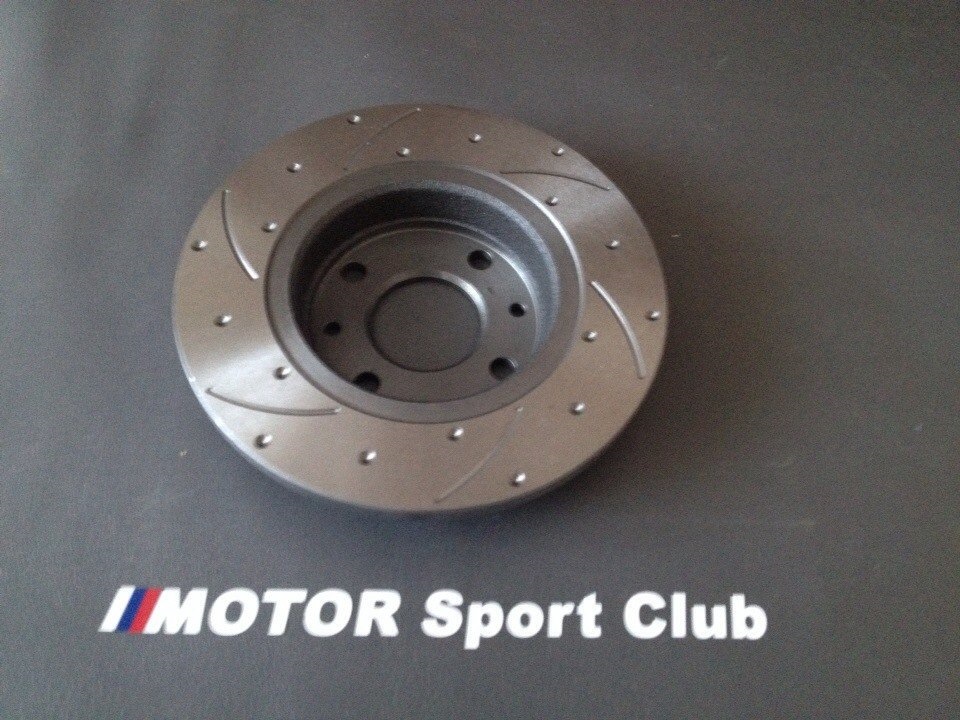

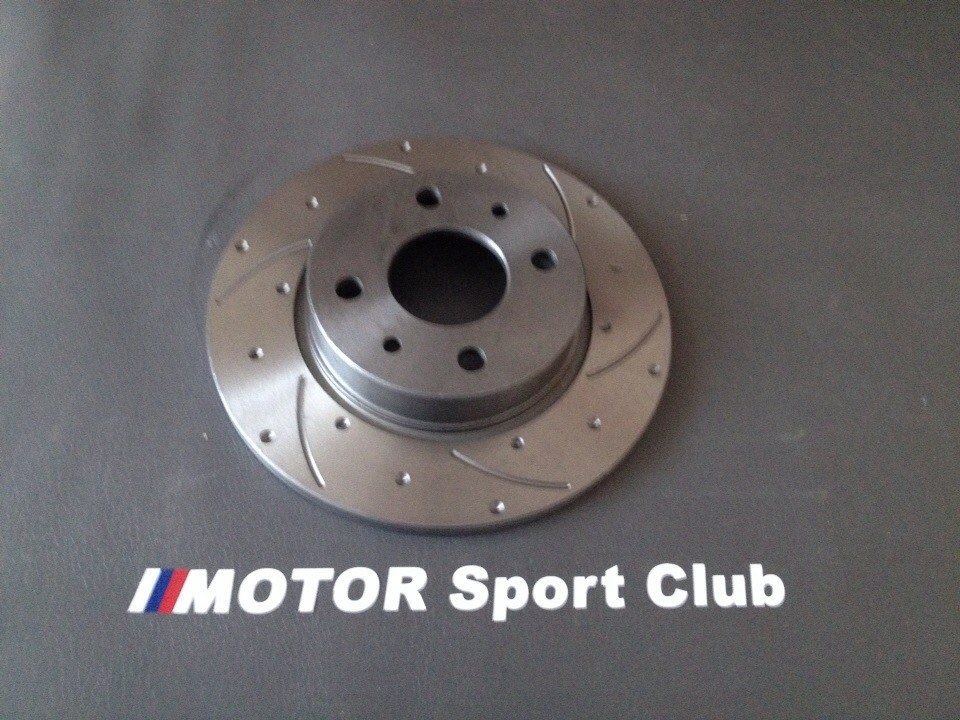

Передний тормозной диск.

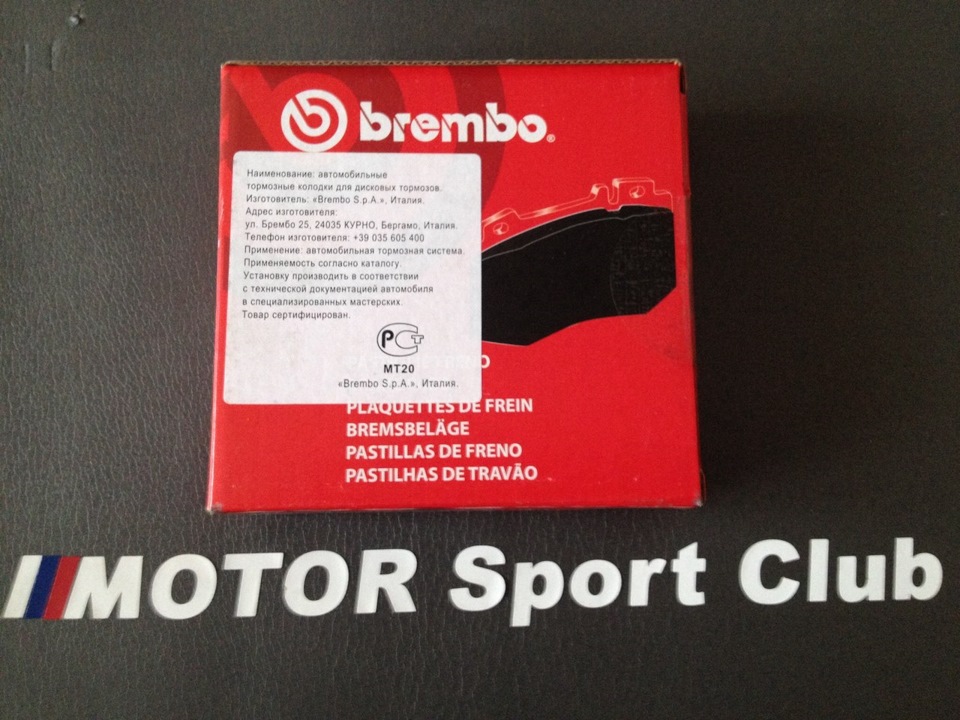

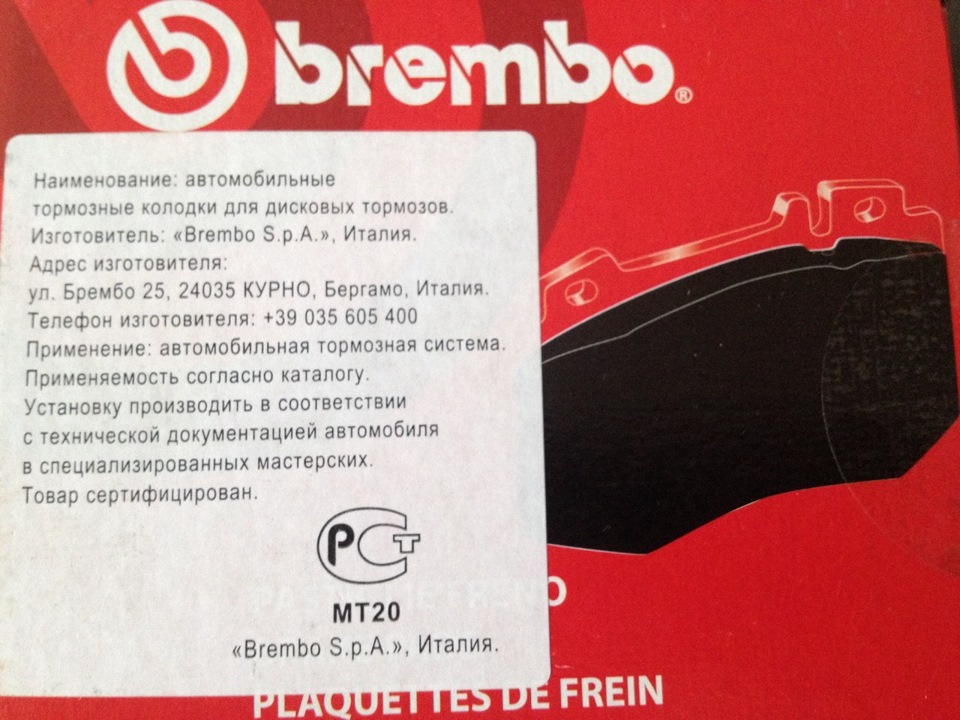

Передние тормозные колодки.
По ценам:
-Задние тормозные барабаны LADA-1200 рублей.
-Задние тормозные колодки TRIALLI-520 рублей.
-Трос ручника-200 рублей.
ИТОГО: 1920 рублей
Всем спасибо за внимание! Спасибо что подписываетесь, следите, читаете мой БЖ, будет еще много интересного) Все еще впереди!
Всем ровных Дорог, ни гвоздя ни жезла!
Передние и задние колодки: в чем разница
«В чем отличие колодок, которые устанавливают на переднюю и заднюю ось? Чем вообще отличаются тормоза для передней и задней оси?» — такие вопросы периодически задают наши читатели. Давайте разберемся!
Какие силы действуют на автомобиль во время торможения
Для начала выясним, отличается ли работа передней и задней оси во время торможения? Потребуется немного физики и теории механики.
Когда автомобиль движется по дороге с постоянной скоростью, на него действуют несколько сил:
1) сила тяжести, направленная вниз, к центру Земли;
2) сила реакции опоры — упругость дороги, направленная вверх;
3) сила тяги мотора, направленная вперед;
4) сила сопротивления движению, направленная назад.
Если эти силы уравновешивают друг друга, то, первому закону Ньютона, автомобиль движется горизонтально и равномерно.
Когда водитель начинает тормозить, равновесие сил нарушается. Тормоза за счет трения создают силу, которая уменьшает скорость автомобиля — назовем ее силой торможения.
Для пассажира в машине при торможении возникает сила, толкающая все находящееся в нем вперед. В обиходе эту силу называют силой инерции, хотя это не совсем правильно с точки зрения строгой физики. На самом деле сила торможения и сила инерции — это одна и та же сила, действие которой по-разному проявляется для наблюдателей внутри и снаружи движущегося автомобиля.
Точками опоры автомобиля — а они принципиально важны для нашего рассмотрения — являются точки, в которых колеса касаются дороги. При этом сила инерции действует на центр масс (ЦМ) автомобиля, который в обиходе иногда называют центром тяжести, а сила торможения на оси колес. Поскольку перечисленные точки расположены в разных местах автомобиля, приложенные к ним силы стремятся повернуть автомобиль в пространстве.
По величине противоположно направленные силы инерции и торможения равны. Но из-за того, что они действуют на разные точки машины, возникает вращательный момент (в физике его называют момент силы) — он увеличивает давление на передние колеса и уменьшает давление на задние. Рисунок поясняет, как это происходит.
Момент силы зависит от ее направления по отношению к плечу — на рисунке это видно. Сила торможения перпендикулярна плечу, в то время как сила инерции действует на центр масс под острым углом. В таких случаях силу представляют в виде суммы двух сил (на рисунке обозначены зеленым цветом): одна направлена вдоль плеча, другая ему перпендикулярна — именно это слагаемое создает вращающий момент.
Угол между силой инерции и ее плечом определяется высотой центра масс над дорогой. Чем ниже ЦМ, тем меньше возникающий при торможении вращательный момент, который стремится опрокинуть машину. Поэтому гоночные и спортивные машины для большей устойчивости (и не только во время торможения) делают как можно ниже.
Вернемся непосредственно к тормозам. Мы выяснили, что во время торможения давление на переднюю ось всегда больше, чем на заднюю. Сила трения между шиной и дорогой тем больше, чем сильнее колесо прижато к дороге. Следовательно, передние и задние колеса при торможении работают в разных условиях — сцепление передних колес с дорогой больше, чем задних.
Чтобы задние колеса при торможении не блокировались, их тормоза должны быть слабее передних. Для этого регулятор тормозных сил уменьшает давление тормозной жидкости в задних тормозах. Поэтому основную работу во время остановки выполняют механизмы передних тормозов. Они сильнее нагреваются, следовательно, должны рассеивать больше тепла и вообще работают напряженнее, чем задние.
Все это учитывают при разработке конструкции тормозных механизмов.
Отличия механизмов передних и задних тормозов
Как мы выяснили, передние тормозные механизмы более нагружены. На современных легковых автомобилях на передней оси всегда используют дисковые тормоза, в то время как на заднюю ось могут устанавливать барабанные или дисковые, но меньшего размера.
Если сравнить механизмы дисковых тормозов передней и задней оси, обнаружится довольно много различий:
— механизм переднего тормоза в целом крупнее;
— спереди, как правило, устанавливают вентилируемые тормозные диски, которые рассеивают в единицу времени больше тепла, чем монолитные;
— в переднем механизме используют многопоршневые тормозные цилиндры — это, в том числе, обеспечивает более равномерное прилегание больших колодок к рабочей поверхности тормозного диска;
— в задние тормоза интегрирован механизм стояночного тормоза.
Про различия в колодках
Задние тормозные механизмы по размеру меньше передних, поэтому и колодки для них тоже меньше — колодки с разных осей не взаимозаменяемы, и вот почему.
Кроме формы и размера, в колодках для разных осей может использоваться разная фрикционная смесь. Например, из новейших рецептур компания Nisshinbo использует для задних колодок смеси NISG110 и NISG120, а в передних — только NISG110, способную выдерживать большие нагрузки.
Для увеличения ресурса передних колодок некоторых моделей автомобилей, особенно кроссоверов, внедорожников и пикапов, разработана и уже готова к производству новая смесь — NISG130. Артикул колодок с такой смесью будет иметь окончание «SC» (Strong Ceramic). Пример: NP1019SC для Toyota RAV4.
Из состава NISG120 удалось почти полностью убрать медь, благодаря чему эти колодки соответствуют максимальному экологическому стандарту и могут продаваться даже в штате Калифорния (США), где нормы наиболее жесткие. Кроме того, колодки из фрикционной смеси NISG120 тише, ведь коэффициент трения у них несколько меньше, чем у колодок с более «злой» смесью NISG110.
Для снижения шума при малых торможениях на фрикционной накладке высокоэффективных колодок делают скосы. При меньшей площади контакта проще обеспечить равномерное прижатие колодки к диску, а это один из важнейших факторов бесшумной работы колодок. Разумеется, скосы несколько сокращают срок службы колодок, однако устранить писк при торможении, на наш взгляд, важнее.
Чтобы площадь контакта по мере износа не увеличивалась линейно, на большинстве колодок Nisshinbo скосы сделаны полукруглыми, в форме буквы J (J-скосы).
Про износ и коррозию
Подбирая состав фрикционной смеси, производители стремятся уменьшить износ как самих колодок, так и тормозных дисков, но при этом сохранить тормозные качества колодок. Сбалансировать эти три фактора — отдельная задача.
В среднем, задние колодки изнашиваются медленнее передних, хотя они и меньше по размеру — сказывается их менее интенсивная работа.
Помимо износа, на долговечность деталей влияет коррозия. На практике задние тормоза ржавеют интенсивнее передних: нагреваются они слабее, поэтому попадающая на них влага высыхает хуже.
Сочетание медленного износа и ускоренной коррозии часто приводит к тому, что задние тормоза закисают, а когда приходит время менять колодки, вместе с ними меняют и диски, изъеденные коррозией.
«Ручник», а точнее стояночный тормоз, обеспечивает неподвижность машины. Конструкций стояночного тормоза довольно много. Как правило, его интегрируют в механизм задних тормозов. Однако история знает и другие варианты. Например, барабанный механизм стояночного тормоза мог быть установлен в трансмиссии между коробкой передач и карданным валом. Преимущество такого решения в том, что задние тормозные механизмы реализуют только рабочий тормоз, что упрощает их конструкцию.
На большинстве автомобилей привод стояночного тормоза пока еще механический, тросовый. На барабанных механизмах он раздвигает колодки рабочих тормозов.
Если задние тормоза дисковые, то стояночный тормоз реализуется двумя основными способами: колодки сжимаются либо вращающимся винтом, интегрированным в поршень, либо отдельным барабанным механизмом внутри тормозного диска. Какой бы «ручник» ни был на вашей машине, он требует внимания, поскольку неправильная сборка или регулировка приведет к перегреву и ускоренному износу задних колодок.
Регулятор тормозных сил
Регулятор перераспределяет давление тормозной жидкости между передней и задней осями, чтобы задние тормоза вступали в работу чуть позже и в меньшей степени.
Первоначально эти устройства были гидромеханическими. Водители постарше помнят «колдун», впервые появившийся на отечественных автомобилях на «жигулях». Он устанавливался на кузове над балкой задней оси и соединялся с ней тягой. Благодаря такой конструкции регулятор контролирует расстояние между балкой и кузовом и меняет давление жидкости в задних тормозах в зависимости от нагрузки на заднюю ось автомобиля, которую он определяет во величине задира кормы.
На современных машинах блокировку колес контролирует ABS: система просто следит за скорость их вращения и не позволяет им блокироваться, регулируя давление в гидравлической магистрали.
Благодаря ABS, «колдун» стал электронным. Сейчас на автомобилях эту функцию выполняет EBD (англ. Electronic Brakes Distribution — распределение тормозных усилий), которая регулирует давление либо по осям, либо индивидуально для каждого колеса. Система EBD использует датчики системы ABS для наблюдения за их вращением, чтобы контролировать сцепление с дорожным полотном и тормозить задними колесами на грани блокировки. Это позволяет максимально использовать потенциал задних тормозов.
Это огромная и неоднозначная тема, но обойти ее в разговоре о различиях в передних и задних тормозах было бы неправильно. В нашем случае, договоримся понимать под тюнингом тормозов любую замену штатной детали или узла на деталь с другими характеристиками с целью улучшить эффективность тормозов.
На практике глубина тюнинга сильно варьируется. Кто-то из автовладельцев ограничивается минимумом и меняет, например, штатные тормозные диски на перфорированные. Другие подходят радикально и меняют тормозной механизм на оси (осях) частично или полностью — устанавливают диски большего диаметра, заменяют суппорты и т.д.
Здесь очень важно понимать, что таким образом неминуемо вносится дисбаланс в просчитанную автопроизводителем систему, даже если конструкция «полностью переносится» с более продвинутой модификации. Ведь еще есть «софт», который, в свою очередь, заточен под определенные весовые и конструктивные характеристики автомобиля — его перенос в чуждую для него среду таит неведомые для новатора и его последователей сюрпризы.
Такой тюнинг, в том числе, изменяет поведение машины на дороге, что для других участников движения может стать неожиданностью — машина тормозит резче и останавливается раньше. Владельцу тюнингованной машины стоит об этом помнить.
О тюнинге тормозов мы обязательно более подробно поговорим в одной из следующих публикаций.
Что важно запомнить
Задние тормоза работают в принципиально иных условиях, чем передние. Возникающие в момент торможения силы их разгружают. Задние механизмы, в целом, меньше нагреваются и, как правило, медленнее изнашиваются.
— Контролируйте состояние задних тормозов, не дожидаясь полного износа колодок. Для экономии времени совмещайте обслуживание передних и задних тормозов.
— Попадающая на задние тормоза влага испаряется хуже — от этого механизмы сильнее корродируют. При замене колодок скорее всего потребуется замена и других деталей, например, противоскрипных пластин или вставок в скобу суппорта — запаситесь ими заблаговременно.
— Тюнингованные тормоза, конечно, эффективнее. Если тюнингуются тормоза только на одной оси, слаженность работы всей тормозной системы может нарушиться — на дороге она может проявить себя непредсказуемо. Кроме того, машина с тюнингованными тормозами в целом ведет себя иначе.
Особенности выбора задних тормозных колодок для автомобиля
Тормозная система авто предназначена для замедления или полной остановки транспортного средства. Она включает в себя несколько комплектующих — тормозные колодки, шланги, тормозные цилиндры, вакуумный усилитель, барабаны или диски. Тормозные колодки — важная составляющая тормозной системы машины, которая обеспечит безопасность авто на дороге. Авто оснащено четырьмя парами колодок — по паре на каждое колесо.
Мы расскажем вам о том, как сделать правильный выбор
Машины нового образца обустроены дисковыми передними и задними тормозами, если же говорить о классике, то множество автомобилей имеет задние тормозные колодки барабанного типа.
Барабанные или дисковые тормозные колодки?
Тормоза барабанного типа раньше устанавливались на всех машины на все четыре колеса. На сегодня эта конструкция устарела, так как колодки барабанного типа не обеспечивают необходимого торможения на высоких скоростях. Барабанные тормоза часто перегреваются, при соприкосновении с влагой перестают надёжно работать, сложнее в ремонте. Барабанные тормоза, в отличие от дисковых, меньше загрязняются, имеют больший срок службы, более дешёвые в эксплуатации.
Применяются чаще всего в бюджетных автомобилях
Дисковые тормоза имеют открытую систему торможения, что способствует более быстрому её очищению и охлаждению. Недостатком этой системы является быстрая выработка колодок.
Более распространенный в настоящее время вариант
Если сравнивать дисковую и барабанную систему торможения, можно сделать вывод, что более эффективными при торможении будут дисковые тормоза. Переход с барабанных тормозных колодок на дисковые был осуществлён в связи с тем, что на большой скорости барабанные тормоза не справляются с поставленными перед ними задачами. Задние барабанные тормоза сейчас можно встретить только в бюджетных машинах с не очень мощными двигателями, динамика которых невелика. Если же сравнивать ценовую политику, то тормоза барабанного типа значительно дешевле в эксплуатации. Колодки в барабанах реже требуют замены.
Материал изготовления колодок
Колодки — это пластины с надёжно закреплённой фрикционной накладкой определённой формы. Её качество обусловлено материалом, из которого изготовлены фрикционные накладки. Материал фрикционной накладки отличается огнеупорными, температурными показателями — рабочая температура колодок. Для стандартных машин температурный порог значительно ниже, чем для спортивных авто и дорогих иномарок. Если колодки не нагрелись до рабочей температуры, то коэффициент трения будет снижаться, что приведёт к быстрому их износу.
Срок службы тормозных колодок, рабочая температура, эффективность торможения и состояние тормозного диска пропорционально зависят от материала, из которого сделана колодка.
Виды тормозных колодок
На спортивных авто требуют более износостойкую конструкцию
Полуметаллические. В их содержимое входит до шестидесяти пяти процентов металла. Колодкам с таким составом свойственно изнашиваться быстро, при минимальных температурах хуже реализуют свои задачи, шумны при замедлении, хотя и имеют высокий уровень теплоотдачи.
Органические состоят в основном из полимеров, таких как резина, углерод, стекло, высокотемпературных смол и присадочных материалов. Они менее шумные, но создают пыль, которая попадает в вентилируемые диски, быстро изнашиваются, их тормозные качества снижаются при соприкосновении с влагой.
Керамические имеют высокий коэффициент трения и не разрушают тормозной диск. Отличаются долговременным сроком службы. Имеют высокий температурный порог, потому это отличный вариант для машин спортивного типа. Из недостатков — имеют длинный тормозной путь.
Металлокерамические — являются наиболее современными, отличаются повышенной прочностью. Они обладают стабильным коэффициентом трения, справляются с остановкой авто в каких угодно погодных условиях, практически не нагреваются и имеют низкий уровень шума.
Правила выбора тормозных колодок
Тормозные колодки имеют три категории качества. К первой относятся подлинные тормозные колодки серии «О.Е», которые продаются в специализированных точках продаж. В качестве такого товара можно быть уверенным, в основном такие детали упакованы в оригинальные пакеты или коробки завода производителя. Производитель осуществляет гарантию на такие изделия и отслеживает их качество. Их недостатком является высокая цена. Товар второй категории может иметь незначительные отклонения от конструкторской документации, но имеет сертификаты качества и разрешение на эксплуатацию. Цена деталей на порядок ниже, чем товара первой категории. К третьей категории относятся изделия, качество которых значительно ниже, чем у производителя. Серия продукции исполняется на экспорт. Товар изготовлен из более простых смесей, потому имеет низкий срок службы.
По контролю качества на первом месте оригинальные детали
Выбрать тормозные колодки для автомобиля не всегда просто. Есть несколько правил, которых нужно придерживаться при их выборе:
Какие тормозные колодки лучше
Идеальный вариант — купить требующуюся для вас деталь авто от завода изготовителя для вполне определённой модели машины. Такие запчасти имеют высокую ценовую политику, потому попробуем рассмотреть эквивалентные детали, которые имеют испробованное качество.
Показан пример установки на вентилируемом диске
Brembo — это один из известнейших итальянских производителей спортивных тормозных колодок. Изделия обеспечивают отличное торможение и переносят высокие температуры.
ATE — крупнейший мировой поставщик. Их преимущества — это способность выдерживать максимальные температуры. Это товар премиум класса, который имеет высокую ценовую категорию.
STS — отечественный производитель. Товар имеет неплохое качество, умеренную цену, подходит для езды в городских условиях.
NIMBK и LUKAS — высокое качество продукции и приемлемая цена. Из минусов — неприязнь к большим скоростям.
Jurid — американская фирма, которая специализируется только лишь по тормозных колодках, поэтому её запчасти предназначены для поставки на сборочное производство автомобильных заводов.
Выводы
Выбор тормозных колодок широко представлен на рынке продаж многими производителями, которые предлагают разные вариации своего товара. При выборе тормозов следует знать, что экономичный вариант предоставит возможность добиться выгоды при покупке, но может существенно увеличить не только тормозной путь транспортного средства, но и расходы на обслуживание тормозной системы. Хорошие тормозные колодки — залог быстрого торможения и, возможно, спасения жизни.
Износ тормозных колодок
Износ колодок тормозной системы автомобиля зависит от интенсивности их использования, манеры вождения автовладельца, условий эксплуатации машины, качества материалов, из которых изготовлена колодка, наличия системы АБС и даже типа трансмиссии. Однако нетипичная изношенность или ее неравномерность свидетельствует о некоторых неисправностях в тормозной системе.
Контроль износа колодок необходимо проводить периодически, через каждые 2…3 тысячи километров пробега, а также при выполнении профилактических работ, например, при замене/добавлении тормозной жидкости. Степень износа тормозных колодок можно проверить двумя методами — непосредственно во время вождения автомобиля, а также при их визуальном осмотре и измерении остатка фрикционного материала.
Причины износа тормозных колодок
Тормозные колодки автомобиля, по большому счету, являются расходными материалами, и их постепенный износ — естественный и нормальный процесс. Их рабочая поверхность в процессе торможения прижимается к тормозному диску (или барабану), в результате такого воздействие от диска фрикционная часть колодки разогревается и стирается, собственно для этого и была предназначена. А вот интенсивность и равномерность такого истирания может быть вызвана различными неисправностями.
На уровень износа тормозных колодок влияют следующие факторы:
Также колодки будут быстрее изнашиваться при эксплуатации машины в загруженном состоянии, то есть, при перевозке тяжелых грузов либо при буксировке прицепа, не оборудованного собственной тормозной системой. Аналогичные рассуждения справедливы для эксплуатации машины в горной или холмистой местности.
Как определить что произошел износ колодок
Признаки износа тормозных колодок можно условно разделить на два типа. Первыми рассмотрим те симптомы, которые можно установить при движении автомобиля, находясь за рулем автомобиля.
Также всегда нужно следить за уровнем тормозной жидкости в системе. В случае, если в расширительном бачке ее стало мало, то тут возможны два варианта. Первый — утечка, и необходимо искать место где просачивается ТЖ чтобы устранить проблему. Второй вариант — значительный износ тормозных колодок. По мере износа колодок в исполнительном механизме (суппорте) требуется больше жидкости, чтобы высовывать рабочий поршень для передвижения колодки к диску. Поэтому в бачке уровень жидкости будет падать.
Такой факт является прямым признаком износа колодок. Те автовладельцы, которые этого не знают, бросаются доливать жидкость вместо того, чтобы менять колодки, а потом, при замене, не получается вдавить поршень и установить колодки, так как жидкость в бачке сильно поднимается!
Датчик износа колодок не 100% показатель
Владельцам машин, оборудованных датчиком износа тормозных колодок, следует понимать, что ждать когда активируется значок на приборной панели не стоит. Так как на многих автомобилях электронные индикаторы стоят не на всех колесах. В зависимости от схемы тормозного контура датчик стоит на одном переднем и одном заднем колесе.
А значит, если будут проблемы в работе суппортов и износ будет происходить неравномерно, то можно упустить момент когда толщина тормозной накладки окажется на пределе. Ошибка “износ колодок” не покажется и при неравномерно изнашиваются внешняя и внутренняя колодка на одном колесе. Соответственно, нужно выполнять профилактический осмотр состояния тормозных колодок визуально.
Ошибка износа тормозных колодок в памяти ЭБУ с последующей активацией лампы на приборной панели может также возникнуть по причине обрыва/замыкания провода самого датчика. Многие мастера в автосервисах отмечают, что датчик корректно работает лишь в случае, если на машине используются более-менее новые тормозные диски, то есть, их толщина достаточно велика. Если же, например, с диском используется уже третий или четвертый комплект колодок, то велика вероятность, что значок износа колодок либо не засветится вовсе, либо, наоборот, отработает ложно.
Таким образом, датчик износа является, по сути, страховочным, последним, средством, которое указывает, что колодки на машине полностью износились и надеятся на него, что он даст узнать когда нужно менять колодки не стоит!
Чтобы лучше разобраться в проблеме предлагаем рассмотреть конкретный пример относительно автомобиля LAND ROVER Discovery. Конкретные нормы износа колодок на других автомобилях будут незначительно отличаться (± 0,5-1 мм) но суть таже.
Итак, толщина накладки новой тормозной колодки составляет 12 мм. Автопроизводитель указывает, что минимально допустимый износ колодок на данной модели составляет 3 мм. Расстояние от края фрикционной накладки до чувствительного элемента датчика составляет 8,5 мм. Таким образом, датчик сработает, когда толщина накладки будет составлять порядка 3,5 мм. То есть, при загорании индикатора на панели выходит что уже нужно менять колодки, однако по сути какое то время можно еще поездить, но предельный износ не за горами и стоит планировать посещения сервиса или самому готовится к замене.
Как определить износ колодок
При техническом обслуживании автомобиля или возникновении признаков износа тормозных колодок всегда стоит самостоятельно убедится в остаточной их толщине. Однако перед тем, как выполнять соответствующую процедуру, необходимо найти в технической документации (руководстве по обслуживании и ремонту) предельно допустимый износ тормозных колодок для конкретного автомобиля.
При проверке требуется визуально оценить состояние внешней колодки, а также непосредственно тормозного диска. Если на диске имеются царапины или темные следы, то, скорее всего, колодка уже износилась. Ориентироваться на толщину одной только внешней колодки недостаточно, всегда осматривайте, а лучше вынимайте из с суппорта обе колодки с последующим замером толщины линейкой либо штангенциркулем.
Как проверить износ передних колодок
Чтобы узнать износ колодок на дисковом тормозе автомобиля необходимо демонтировать колесо, поднять суппорт и оценивать толщину колодок (можно и не поднимать). Попутно обязательно проверяйте направляющие суппорта и, подняв пыльник, внейший вид рабочего поршня. При потребности используется смазка суппорта и направляющих.
Хорошим ориентиром будет прорезь (продольная/диагональная) по фрикционной накладке что предназначена для отвода тормозной пыли. Если она еще есть, то колодка в нормальном состоянии.
Как посмотреть износ барабанных колодок
Колодки барабанного тормоза имеют более длительный срок эксплуатации так как на них идет значительно меньшая нагрузка поэтому они отхаживают 2-3 замены передних дисковых. Такая закономерность уже может стать показателем износа, однако чтобы точно узнать необходимо посмотреть на них наглядно.
Контроль износа колодок в барабане часто непростая задача. Проще всего узнать износ задних колодок в барабане — посмотреть в смотровое окошко. Оно может быть как спереди барабана, так и сзади (под резиновой заглушкой). Поэтому часто это не совсем удобно, так как приходится либо ставить авто на смотровую яму, либо подлезать под машину.
Через окошко можно увидеть лишь износ одной колодки в то время как другая может изношена больше или и вовсе плохо прижиматься. Кстати минимально допустимой толщиной фрикционных накладок в барабанах считается 1,5 мм.
Лучше всего для визуальной оценки состояния задних барабанных колодок снять барабан. Так можно оценить еще работу механизма что разводит накладки, поршня и износ внутри барабана. При проверке необходимо обращать внимание на внутреннюю поверхность барабана. Если является блестящей и в меру изношенной, то, скорее всего, колодки работают.
Диагностика причины по износу
Как правило, на всех автомобилях тормозные колодки на разных колесах изнашиваются неравномерно. В первую очередь необходимо указать, что на передней оси колодки всегда изнашиваются быстрее, чем на задней. Объясняется это достаточно просто. Дело в том, что в процессе торможения перед кузова автомобиля опускается вниз, и соответственно, задняя часть поднимется вверх (автомобиль как бы «клюет носом»). Поэтому на передние колодки будет оказываться большее усилие, чем на задние. И чем более резким будет торможение (угол наклона машины будет больше) — тем усилие на передние колодки будет больше.
На многих современных автомобилях установлена система курсовой стабилизации (сокращенно ESP). Ее задача заключается в сохранении курсовой устойчивости автомобиля на дороге при резких маневрах, то есть, предотвращение заносов. На практике работа системы реализуется в подтормаживании одного или нескольких колес в критических ситуациях. Естественно, что работа системы ESP будет сказываться и на износе тормозных колодок. Соответственно, чем чаще вступает в работу система стабилизации — тем будет выше износ колодок. Причем изнашиваться будут колодки на разных колесах неравномерно!
В остальном же, отдельный вид неравномерного износа колодок может быть также вызван причинами что отображены в таблице.
Клиновидный износ
Первая причина появления косого износа — неправильная (кривая) установка самой колодки. В этом случае колодка будет прилегать не всей площадью к тормозному диску, и соответственно, изнашиваться будет лишь ее часть. Вторая причина может заключаться в некачественном материале колодки (брак). Третья — актуальна для автомобилей, у которых тормозная система оборудована несколькими суппортами. В этом случае в момент торможения они выходят из своих посадочных мест не одновременно, а по очереди. И первым выходит суппорт, находящийся первым по ходу движения автомобиля. Соответственно, и колодка будет больше изнашиваться в том же месте. Износ будет тем меньше, чем дальше от первого суппорта находится покрытие.
Еще одна причина клиновидного износа колодок (обычно внешних) заключается в том, что может быть немного не дотянут крепежный болт на одной из направляющих либо на скобе суппорта. Клиновидный износ также возможен при:
Быстрый износ колодок
То, что быстрый износ колодок на одной оси автомобиля будет у того автовладельца, который имеет очень агрессивный стиль вождения — это не удивительно. Однако если колодки изнашиваются быстрее чем предыдущий комплект при стандартной эксплуатации, то стоит обратить свое внимание на такие факторы:
Износ внутренней колодки
Внутренние колодки на дисковых тормозах заведомо изнашиваются быстрее, чем внешние. Поэтому по такому факту нельзя просто визуально оценивать состояние тормозов. Больший износ внутренних колодок обусловлен тем, что суппорт в первую очередь давит именно на внутреннюю колодку, то есть, она прижимается к диску первая. А внешняя колодка прижимается чуть позже. И наоборот, во время отпускания педали тормоза первой отходит в исходное положение внешняя колодка, а потом уже внутренняя.
Но, когда происходит ускоренный износ внутренней колодки, то нужно смотреть на величину разницы и проверить состояние суппорта. Могут быть определенные причины не типично большого износа именно внутренней колодки.
Зачастую внутренние колодки на дисковых тормозах сильно изнашиваются по причине проблем с закисшим поршнем. В частности, в случае, если отсутствует смазка на направляющих (либо они повреждены), либо закис поршень (на нем много грязи либо ржавчины), то внутренняя колодка не может нормально вернуться в свое исходное положение при отпущенной педали тормоза. Поэтому она находится в прижатом положении к диску, пускай и с не таким большим усилием, как при нажатой педали. При этом машина теряет динамику, расходует больше топлива, а тормозной диск при длительной езде может значительно разогреться. Если на его поверхности образуются очаги перегрева, то такой диск лучше заменить на новый.
Разный износ колодок
Тормозные колодки могут изнашиваться неравномерно даже на одной оси автомобиля. Причиной этому могут быть:
Что же касается неравномерного износа колодок на одном колесе, то тут существует всего две основные причины:
Когда менять колодки
Замена колодок производится в двух случаях — либо при их значительном (критическом) износе, либо в соответствии с регламентным техобслуживанием (по истечению определенного срока либо при наступлении указанного производителем пробега). Чаще всего менять колодки приходится при критическом износе, однако не забывайте, что если вы автомобилем пользуетесь очень редко и они у вас ходят по 3-4 года, то лучше тоже задуматься о замене так как время не идет им на пользу.
В большинстве случаев значение пробега, при котором нужно менять колодки, составляет, в среднем, от 30 до 50 тысяч километров пробега. Однако, если автолюбитель не отмечает проблем с колодками даже после 50 и выше тысяч километров, то это означает, что истирается уже не колодка, а стирается тормозной диск (барабан). Это обусловлено тем, что фрикционная накладка на колодке со временем твердеет (либо изначально очень твердая, как спортивная) и изнашивает барабан. Поэтому лучше при большом пробеге заменить колодку на новую, даже, если она находится в более-менее нормальном состоянии. Это обойдется дешевле, чем замена тормозного диска.
Допустимый износ колодок
Независимо от марки автомобиля рекомендации по сроку замены, как правило, одинаковы. Так, если толщина фрикционной накладки на колодке составляет около 2…3 мм, то, соответственно, колодка подлежит замене. При этом чем больше масса автомобиля — тем толщина накладки должна быть больше. То есть, если это кроссовер либо джип, то минимально допустимый износ составляет 3-3,5 мм, а у городской малолитражки оно может составлять порядка 2 мм.
Колодки барабанных тормозов эксплуатируются гораздо дольше дисковых. Приблизительный их пробег на автомобиле составляет порядка 100…150 тысяч километров. Поэтому обычно меняют 3…4 комплекта передних дисковых колодок и один комплект задних барабанных.
Причина долгой их службы в том, что, во-первых, в процессе торможения по инерции масса автомобиля перемещается вперед, и соответственно, усилие на передние тормоза возрастает, а во-вторых на современных автомобилях, часто стоят отдельно задние дисковые, что работают при торможении и отдельно барабанные, которые используются лишь при установке автомобиля на стояночный тормоз.
Заключение
Необходимо регулярно следить за состоянием тормозных колодок и проверять их в соответствии с рекомендациями завода изготовителя. Если машина оборудована датчиком и индикатором состояния колодок, то это не гарантирует что при его срабатывании пришло время срочно менять колодки. Желательно убедиться в величине износа наглядно, а также не доводить до минимальной толщины фрикционного материала — эффективность срабатывния снижается а тормозной путь увеличивается, особенно если тормозной диск значительно нагревается в результате интенсивного торможения.
Средний допустимый износ колодки составляет около 2. 3 миллиметров остатка фрикционной накладки, и соответствует расстоянию, на которое «утоплен» тормозной диск по сравнению с его бортиком. В любом случае помните, что ездить с изношенными колодками не только некомфортно, но и попросту опасно, соответственно, менять их нужно своевременно!
