Радиообследование (Site Survey) зоны покрытия сети Wi-Fi
Проект беспроводной сети Wi-Fi всегда должен включать в себя радиообследование объекта на стадии проектных работ и до начала инсталляции оборудования. Это единственная действительно реальная возможность, при правильном проведении, получить достаточно оснований для создания работоспособного решения беспроводной сети с предсказуемыми характеристиками.
В беспроводных системах очень сложно предсказать распространение радиоволн и определить наличие интерференции без использования тестового оборудования. Даже если вы используете всенаправленные омни-антенны в действительности радиоволны не распространяются на одинаковое расстояние во всех направлениях. Вместо этого различные препятствия, как например стены, двери, лифтовые шахты, люди и т.п. вводят различный уровень затухания сигнала, что является причиной того, что диаграмма направленности радио становится неоднозначной и непредсказуемой. В результате часто необходимо выполнять радиообследование зоны покрытия Wi-Fi-сети (Site Survey) для полноценного понимания поведения и распространения радиосигналов до начала развертывания Точек Доступа беспроводной сети.
Основная цель радиообследования (Site Survey) это получение достаточного объема информации, чтобы определить количество и позиции Точек Доступа для предоставления требуемого покрытия внутри всей целевой зоны. В большинстве случаев требуемое покрытие определяется обеспечением минимальной скорости передачи данных (data rate). Радиообследование также определяет присутствие интерференции идущей от других источников, которая может снизить производительность WLAN.
Требования и сложность радиообследования объекта будут варьироваться в зависимости от самого объекта и его характеристик. Например небольшой офис, состоящий из нескольких комнат открытого типа, может вообще не требовать радиообследования. Хотя интерференцию, тем не менее, проверить стоит. Этот сценарий, вероятно, может быть реализован путем установки одной Точки Доступа где-то в офисе и можно ожидать, что покрытие для общих задач будет адекватным. Если же Точка Доступа столкнется с интерференцией от БЛВС соседнего офиса, то, вероятнее всего, переход на соседний неперекрывающийся канал может решить проблему.
Большие помещения, такие крупные офисы, жилые дома, больницы, ангары, цеха и пр. обычно требуют детального радиообследования. Без обследования очень вероятно пользователи столкнутся с недостаточным покрытием и будут испытывать проблемы с производительностью сети (пропускной способностью) в некоторых зонах. Определенно вряд ли захочется заново менять места установки нескольких десятков Точек Доступа, а также все их подключения, если возникшая проблема потребует редизайн радиоподсистемы уже после развертывания.
При проведении Радиообследования объекта для Wi-Fi можно рекомендовать следующие шаги:
1. Получите план помещения
До начала радиообследования получите план всей территории будущей сети, включая поэтажные планы Всех помещений, где предполагается иметь покрытие. Если нет ничего доступного, то нарисуйте свой план с размерами и укажите положение всех стен, переходов, окон, лифтов и т.п.
2. Визуально осмотрите весь объект
До начала любых тестов пройдите по всему объекту и проверьте точность планов помещений. Это также хороший момент для выявления потенциальных препятствий, которые могут влиять на распространение радиосигналов. Например, визуальное обследование поможет выявить такие препятствия для радиосигнала, как металлические шкафы и перегородки и т.п., которых обычно нет на плане помещения.
3. Определите места нахождения будущих пользователей WLAN
На плане помещения отметьте зоны нахождения пользователей с проводным и беспроводным соединением. Дополнительно проиллюстрируйте где может потребоваться роуминг для беспроводных/мобильных пользователей, а также куда они не ходят. Возможно удастся обойтись меньшим количеством Точек Доступа, если удастся ограничить зоны роуминга или вообще перейти к модели организации «горячих зон» Wi-Fi, а не сплошного покрытия, как представлено в примере тренингового задания сети Кампуса в Wi-Fi-Решебнике на нашем сайте.
4. Определите предварительные места установки Точек Доступа
Предварительно можно оценить местоположение и количество Точек Доступа для обеспечения адекватного покрытия требуемой зоны путем анализа мест положения пользователей WLAN, ожидаемой зоны покрытия и величины ячеек, сервисов на сети и самих элементов радиоподсистемы. Для обеспечения сплошного покрытия необходимо планировать некоторое перекрытие ячеек смежных Точек Доступа, но надо помнить, что при назначении каналов для Точек Доступа (при ручном конфигурировании или при предварительном планировании) Точка с идентичным частотным каналом должна быть достаточно далеко от данной, чтобы отсутствовала или была минимальной интерференция от доходящего излучения через соседнюю Точку Доступа. Помните, что в спектре 2.4GHz у нас доступны всего три неперекрывающихся частотных канала 1, 6 и 11. Также стоит добавить, что достаточным уровнем перекрытия ячеек можно считать:
— перекрытие порядка 10-15% при предоставлении сервиса передачи данных, как основной услуги,
— перекрытие порядка 20%, когда на сети предоставляются голосовые услуги VoIP через Wi-Fi,
Хорошим подспорьем в деле предварительного и обоснованного определения положения Точек Доступа может стать специальный программный модуль для планирования сети Wi-Fi. Подобный программный модуль встроен, например, в известные системы управления WLAN от Cisco: WCS/Wireless Control System и новую Cisco Prime NCS/Network Control System. Кстати, эти системы есть в демо-версиях (полноценная система с ограниченным сроком действия), доступных в течении 30 дней. Можно скачать с сайта Cisco.
НО это только облегчает проведение радиообследования не замещая его. С оценкой расположения ТД на плане помещения необходимо проводить обследование и проверять и корректировать рекомендованные положения ТД.
Необходимо выявить подходящие монтажные позиции для инсталляции Точек Доступа Антенн, кабелей передачи данных и кабелей питания.Также учитывайте необходимость применения различных типов антенн, когда принимаете решение о позиции Точки Доступа. Например если предполагается монтировать ТД рядом с внешней стеной здания, то в этом случае возможно лучший подход это использование направленной Панельной антенны с относительно высоким усилением внутрь здания. Если предполагается использовать Точки Доступа с интегрированными антеннами, то они часто имеют диаграмму направленности такую что наиболее правильно их располагать на потолке (не за фальшпотолком, а обязательно выступающими внутрь помещения). Естественно в данном случае высота потолков должна быть обычной для обычных офисов. Для помещения с высокими потолками или в цехах/ангарах используйте ТД с направленными антеннами. Некоторые примеры на эту тему рассмотрены в Примере сети Wi-Fi для Кампуса на нашем сайте в Wi-Fi-Решебнике.
5. Проверка мест положения Точек Доступа и реального уровня параметров сети
Это происходит при начале реальных тестов. Обычно размещается несколько Точек Доступа в предварительно спланированные позиции на объекте и проводятся натурные тесты с использованием специализированных инструментов для проведения радиообследования, например Ekahau, Fluk/AirMagnet и т.п. Очень важно использовать при обследовании именно те модели Точек Доступа и Антенн, которые впоследствии будут на реальной сети, а также выполнять тесты с учетом самых худших по радиохарактеристикам пользовательских устройств, которые Вы ожидаете увидеть на своей сети. Также очень важно проводить не просто пассивные тесты снимая характеристики именно радиосети, а надо делать Активные тесты с формированием реальной нагрузки от трафика (обычно есть встроенные механизмы в инструменты с активным функционалом радиообследования), т.к. только это проявит реальную картину будущего поведения сети.
Очень полезно также иметь в арсенале анализатор спектра для частотных диапазонов 2.4GHz и 5GHz. Это позволит выявить и точно представлять себе интерференционную картину в зоне покрытия.
6. Документируйте свои результаты
С того момента, как получены удовлетворительные результаты тестов и определена правильная позиция Точки Доступа и/или антенн необходимо внести эти данные на план объекта.Это потребуется для будущих работ по инсталляции. Также необходимо сохранить и приложить к отчету логи уровней сигналов, скорости передачи данных и т.п. вплоть до ожидаемой границы ячейки каждой Точки Доступа. Это позволит иметь базовую информацию для будущих работ по редизайну сети.
Описанные здесь шаги направят Вас в верном направлении, но реальный опыт не заменят. Если для Вас это первые шаги в направлении WLAN/БЛВС, то имеет смысл обратиться в компании с соответствующей экспертизой. Например многие Системные Интеграторы имеют в своем штате подготовленных сотрудников и смогут провести данные работы на платной основе.
site survey
Смотреть что такое «site survey» в других словарях:
Wireless site survey — A wireless site survey, sometimes called a RF site survey or wireless survey, is the process of planning and designing a wireless network, in particular an 802.11 Wi Fi wireless network, to provide a wireless solution that will deliver the… … Wikipedia
Site analysis — is an inventory completed as a preparatory step to site planning, a form of urban planning which involves research, analysis, and synthesis. It primarily deals with basic data as it relates to a specific site. The topic itself branches into the… … Wikipedia
Site of Nature Conservation Interest — (SNCI) is a designation used in many parts of the United Kingdom to protect areas of importance for wildlife at a county scale. In other parts of the country the same designation is known by various other names, including Site of Importance for… … Wikipedia
Survey of London — est un projet de recherche destiné à produire un ensemble de connaissances historiques et architecturales concernant l ancien Comté de Londres. Il a été fondé en 1894 par Charles Robert Ashbee, architecte membre du mouvement Arts Crafts,… … Wikipédia en Français
Survey Graphic — The Survey Graphic was a United States magazine launched in 1921. From 1921 to 1932, it was published as a supplement to The Survey and became a separate publication in 1933. The SG focused on sociological and political research and analysis of… … Wikipedia
Site web — « Site internet » redirige ici. Pour les autres significations, voir Page web, Internet et Internet Exchange Point. Un site web ou site (de la toile)[1] est un ensemble de pages Web hyperliées entre elles et mises en ligne à une adresse … Wikipédia en Français
Site A/Plot M Disposal Site — The Site A/Plot M Disposal Site is located within Red Gate Woods and situated on the former grounds of Argonne National Laboratory and its predecessor, the University of Chicago Metallurgical Laboratory in Cook County, Illinois and is now part of … Wikipedia
Survey ships of the Royal New Zealand Navy — Commissioned survey and research vessels of the Royal New Zealand Navy from its formation on 1 Oct 1941 to the present:ee also* Current Royal New Zealand Navy ships * List of ships of the Royal New Zealand Navy * Survey ship * Research vessel *… … Wikipedia
site catchment analysis — Archaeol. the examination by survey, excavation, maps, and graphs of a contained area to evaluate the productivity of the resources customarily exploited by the inhabitants of a settlement, especially a prehistoric one. [1970] * * * … Universalium
site catchment analysis — Archaeol. the examination by survey, excavation, maps, and graphs of a contained area to evaluate the productivity of the resources customarily exploited by the inhabitants of a settlement, especially a prehistoric one. [1970] … Useful english dictionary
Making Connections Survey — Sociology … Wikipedia
site survey
1 site survey
2 site survey
3 site survey
4 site survey
5 site survey
6 site survey
7 site survey
8 site survey
См. также в других словарях:
Wireless site survey — A wireless site survey, sometimes called a RF site survey or wireless survey, is the process of planning and designing a wireless network, in particular an 802.11 Wi Fi wireless network, to provide a wireless solution that will deliver the… … Wikipedia
Site analysis — is an inventory completed as a preparatory step to site planning, a form of urban planning which involves research, analysis, and synthesis. It primarily deals with basic data as it relates to a specific site. The topic itself branches into the… … Wikipedia
Site of Nature Conservation Interest — (SNCI) is a designation used in many parts of the United Kingdom to protect areas of importance for wildlife at a county scale. In other parts of the country the same designation is known by various other names, including Site of Importance for… … Wikipedia
Survey of London — est un projet de recherche destiné à produire un ensemble de connaissances historiques et architecturales concernant l ancien Comté de Londres. Il a été fondé en 1894 par Charles Robert Ashbee, architecte membre du mouvement Arts Crafts,… … Wikipédia en Français
Survey Graphic — The Survey Graphic was a United States magazine launched in 1921. From 1921 to 1932, it was published as a supplement to The Survey and became a separate publication in 1933. The SG focused on sociological and political research and analysis of… … Wikipedia
Site web — « Site internet » redirige ici. Pour les autres significations, voir Page web, Internet et Internet Exchange Point. Un site web ou site (de la toile)[1] est un ensemble de pages Web hyperliées entre elles et mises en ligne à une adresse … Wikipédia en Français
Site A/Plot M Disposal Site — The Site A/Plot M Disposal Site is located within Red Gate Woods and situated on the former grounds of Argonne National Laboratory and its predecessor, the University of Chicago Metallurgical Laboratory in Cook County, Illinois and is now part of … Wikipedia
Survey ships of the Royal New Zealand Navy — Commissioned survey and research vessels of the Royal New Zealand Navy from its formation on 1 Oct 1941 to the present:ee also* Current Royal New Zealand Navy ships * List of ships of the Royal New Zealand Navy * Survey ship * Research vessel *… … Wikipedia
site catchment analysis — Archaeol. the examination by survey, excavation, maps, and graphs of a contained area to evaluate the productivity of the resources customarily exploited by the inhabitants of a settlement, especially a prehistoric one. [1970] * * * … Universalium
site catchment analysis — Archaeol. the examination by survey, excavation, maps, and graphs of a contained area to evaluate the productivity of the resources customarily exploited by the inhabitants of a settlement, especially a prehistoric one. [1970] … Useful english dictionary
Making Connections Survey — Sociology … Wikipedia
Планирование и обслуживание Wi-Fi-сетей
На гребне радиоволны
Казалось бы, что после ратификации стандарта 802.11n в индустрии Wi-Fi должно наступить относительное затишье: спецификации утверждены, сертификация устройств идет полным ходом, корпоративный и домашний рынки насыщены сотнями беспроводных устройств, офисы в массовом порядке прощаются с витой парой и переходят на уже вполне зрелую беспроводную технологию, и все эти технологические радости, не покладая рук, обеспечивают китайские рабочие. Но затишья, конечно же, не наступило. На рынке идет суровая борьба за сердца и кошельки IT-отделов.
То, что Wi-Fi вполне готов заменить витую пару в большинстве ситуаций, понятно всем профессионалам, работающим на рынке. Конечно, еще остались люди, которые подозрительно относятся к Wi-Fi, ибо поводов для этого в прошлом было немало: 802.11 a/b/g был медленным, WEP легко ломался, железо зависало, радиус покрытия был невелик. Список можно продолжить, но на сегодня для всех серьезных проблем «раннего» Wi-Fi решения найдены. Последний директор или чиновник, который будет цепляться за проводную сеть, вымрет, видимо, лет через десять, но уже сейчас понятно, что оборудование 802.11n (и последующих стандартов) победило провода. Кстати, не в последнюю очередь в этом «виноваты» и высшие чиновники, среди которых нынче стало модно расхаживать с iPad’ами. Имеющие глаза да увидят, что за ними не бежит связист с катушкой для обеспечения секретной правительственной связи, а шустрое видео на экране подсказывает, что пакеты бегут по Wi-Fi, а не по дохлому даже в столице 3G. За iPad’ами, вне всяких сомнений, последует волна уже нормальных, многозадачных планшетников, которые можно будет использовать для бизнеса и других разумных целей, и которые добавятся к уже существующей огромной армии ноутбуков, смартфонов, VoIP-телефонов и десктопов.
Обеспечивает всё это хозяйство связью умное железо и софт, и как раз в области разработки такого железа и софта и идет основная конкурентная борьба ведущих производителей. Стандарт 802.11n весьма обширен и многообразен, он позволяет создавать очень интересные инженерные решения, которые на сегодня еще далеко не исчерпали все возможности, предлагаемые стандартом. Оговоримся, что речь идет о решениях для корпоративного рынка. Домашняя Wi-Fi-инфраструктура создается на основе довольно простых и дешевых точек доступа ценой в пару тысяч рублей, которые обеспечивают вполне приемлемое качество. Существует даже некоторое количество энтузиастов, которые пытаются строить корпоративные Wi-Fi сети на основе таких домашних точек доступа (и это даже иногда работает, если в офисе сидит всего пара-тройка человек), но это, скорее, маргинальное течение.
Между тем, корпоративные решения уже сегодня предлагают массу привлекательных нововведений (конечно, по более высоким ценам). С инженерной точки зрения это очень интересные технологии, о которых стоит почитать подробнее, если вы до сих пор этого не сделали. А мы для возбуждения аппетита пробежимся по ним очень кратко.
Cisco встраивает в точки доступа анализаторы спектра, которые автоматически определяют источник интерференции, его тип и переключают оборудование на чистый от помех канал. До сих пор для анализа спектра использовали отдельные устройства (размером начиная от флешки вплоть до кирпича) с соответствующим софтом, который позволял инженеру визуализировать некий диапазон спектра на экране компьютера и, таким образом, оценить загруженность диапазона, увидеть помехи, и т.п.
Cisco сделала логичный шаг вперед: анализатор Spectrum Expert стал частью точки доступа (начиная с серии 3500). Работает анализатор в обоих Wi-Fi диапазонах (2.4 и 5 ГГц), имеет высокое разрешение (10 кГц) и использует интеллектуальную систему реагирования на источники интерференции. Кроме того, в отличие от инженера, он работает постоянно. Как вам такой трюк: если в комнате отдыха каждый день в час дня включают микроволновку, которая «забивает» канал 2, то точка доступа научится переключаться на канал 11 каждый день в это время.
Ruckus заманивает умными и компактными массивами антенн BeamFlex, обеспечивающими беспрецедентную дальность и качество покрытия.
Такой компактный массив может в реальном режиме времени менять диаграмму направленности, причем диаграмма подстраивается под каждого клиента точки доступа каждый раз, когда надо передать пакеты клиенту. Таким образом, точка доступа избегает помех и снижает уровень шума для других устройств и сетей и увеличивает производительность и зону покрытия до трех раз.
Aerohive продвигает модные облака и Wi-Fi архитектуру без контроллеров, с централизованным управлением всей инфраструктурой. Причем тут облака, спросите вы. Всё очень просто: система управления Wi-Fi сетью теперь располагается в облаке, поддержкой которого занимается Aerohive. Т.е. все заботы по установке и эксплуатации сервера и ПО, управляющего сетью, берет на себя производитель железа. Вам лишь остается подключить точки доступа к сети. Они сами найдут облако в интернете, зарегистрируются и будут готовы к управлению из центральной «облачной» консоли, в которую вы можете попасть через любой браузер. Что касается архитектуры без контроллеров (Cooperative Control Architecture), то она позволят убрать «узкие места», характерные для традиционных Wi-Fi сетей с контроллерами. Точки доступа Aerohive — сами себе контроллеры, самоорганизующиеся в «соты».
Atheros, ведущий поставщик чипсетов для точек доступа, которого недавно купила фирма Qualcomm, начинает поставлять чипсеты с тремя MIMO-потоками, которые обеспечат скорость передачи до 450 Mbps. Эти и многие другие производители оборудования также активно работают над transmit beamforming, технологией, которая позволяет «фокусировать» сигнал на нужном месте в пространстве, не «распыляя» его в тех местах, где в настоящий момент нет клиентов.
Зачем нужен TamoGraph
Всё это железное великолепие будет работать как надо только при одном условии: сеть нужно правильно спланировать, развернуть, и протестировать. Ваши и производителя оборудования задумки разобьются о суровую реальность вдребезги, если вы, например, не учтете тот факт, что в соседнем офисе прямо за тонкой стенкой стоит 200-милливатная точка доступа на 6-ом канале с дипольной антенной, которая забивает вам весь доступный радио-спектр своим сигналом. Чтобы избежать ошибок, необходимо проведение инспектирования сети на этапе до и после развертывания.
Инспектирование, т.е. сбор, визуализацию и анализ характеристик сети Wi-Fi проводят с помощью специального софта, такого как TamoGraph Site Survey, который выпускается нашей компанией Тамософт. У нас есть два серьезных конкурента от компаний AirMagnet и Ekahau, а также существует несколько более простых бесплатных программ. Дальнейшие примеры будут на основе TamoGraph, как более близкой и знакомой мне программы. К тому же, насколько мне известно, только наша компания ведёт активное продвижение этого продукта в России, выпустила полностью локализованную русскую версию и принимает оплату в удобном виде (Софткей, Вебмани и пр.), тогда как AirMagnet и Ekahau на Россию не ориентируются.
Установив на ноутбук TamoGraph и проимпортировав план помещения или местности, инженер обходит помещение, отмечая свое текущее положении на плане (или даже объезжает открытое пространство, скажем кампус, на велосипеде, при этом текущее положение может автоматически отмечать GPS-приемник).
Собрав данные, программа может построить массу полезных визуализаций, позволяющих найти проблемы, которые могут сказаться на производительности и покрытии сети: уровень сигнала в диапазонах 2.4 и 5 ГГц, уровень помех от других сетей, ожидаемая скорость передачи данных, соответствие заданным требованиям и т.п. Задокументировав результат с помощью отчета, который легко генерируется прямо в программе, на основе полученных данных можно провести корректировку сети: сменить частоты, поменять типы антенн, переместить, убрать или добавить точки доступа, и так далее.
Подводя итоги, можно сказать, что сегодня, построив сеть на оборудовании технологических лидеров и проанализировав ее качественными программными инструментами, вы получите не только отличную производительность и безопасность, но и сэкономите деньги как на этапе закупки оборудования, так и на этапе эксплуатации сети. Если вы еще не начали строить Wi-Fi сети — начинайте. Ну и конечно же, не пренебрегайте специализированной, нейтральной по отношению к производителям оборудования и софта, подготовкой и сертификацией, такой как CWNP. Ваша профессиональная подготовка в области Wi-Fi — ключ к успеху.
Самое важное о приложении AirMapper Site Survey за 2 мин
Назначение приложения AirMapper Site Survey

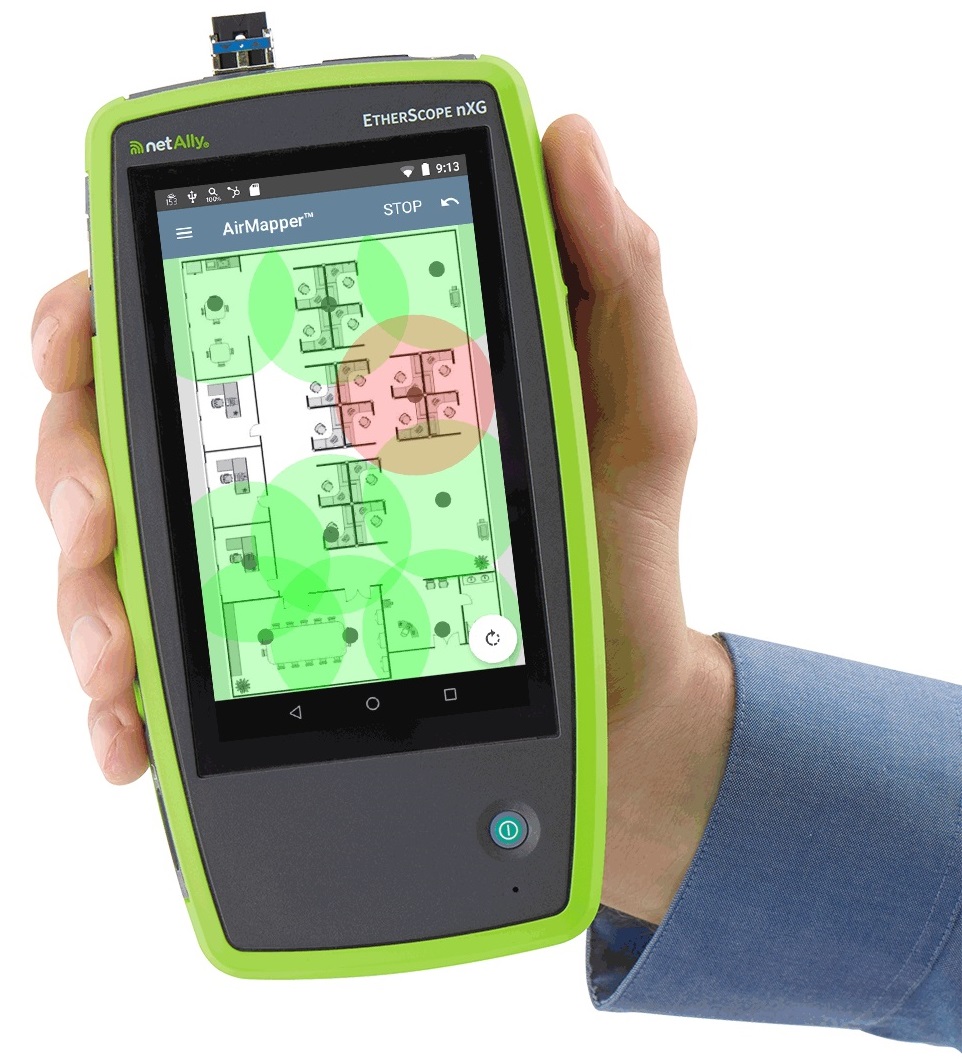

Приложение разработано компанией NetAlly (ранее Fluke Networks, NetScout) для тестеров AirCheck G2 и EtherScope nXG. Оно по умолчанию включено в состав всех новых приборов указанных моделей. Купленные ранее приборы могут получить данное приложение после обновления ПО.
AirMapper позволяет быстро, легко и удобно провести обследование Wi-Fi сети, создать визуальные тепловые карты ключевых показателей производительности в LinkLive Cloud Service или AirMagnet® Survey PRO с точки зрения пользовательских мобильных устройств. Приложение идеально подходит как для развертывания новых сетей, так и для диагностики производительности существующих.
Преимущества AirMapper Site Survey
Функциональные возможности AirMapper
* Для некоторых функций требуется поддержка AllyCare.
Упрощенное управление проектами и совместная работа
Экосистема AirMapper поддерживает создание и калибровку планов помещений в сервисе Link-Live (меню Survey Projects). После создания планы помещений могут быть автоматически отправлены на любой из коллекторов AirMapper (устройства AirCheck G2 или EtherScope nXG) в организации пользователя.
Комплексное пассивное и активное обследование сети
Анализатор EtherScope nXG версии 1.4 с двумя радиомодулями позволяет одновременно проводить пассивные и активные исследования для сбора критически важных показателей сети и проверки качества обслуживания клиентов и роуминга с помощью одного исследования.
Обследование Bluetooth
Приложение AirMapper Site Survey позволяет пользователям EtherScope nXG выполнять пассивное обследование Bluetooth и BLE.
Обмен данными обследования и визуализация их с помощью облачной службы Link-Live.
Управление планами помещений в облачном сервисе хранения
Обеспечение полноты документации
Приложение предоставляет возможность добавлять комментарии в любом месте плана помещений. Это позволяет документировать не только измерянные значения, но и проблемы и изменения произведенные в ходе обследования, собственные наблюдения и другие заметки. Комментарии загружаются в Link-Live вместе с результатами измерений.
Комплексная проверка скорости, визуализация и устранение неполадок
Link-Live предлагает полный набор предварительно настроенных тепловых карт, отображающих покрытие сети, возможность подключения и допустимую производительность. Регулировка пороговых значений указывает области, в которых измеренные значения не соответствуют установленным требованиям сети. Функция «автомасштабирования» обеспечивает большую детализацию и мгновенную видимость изменений ключевых показателей Wi-Fi.
Добавление комментариев к планировкам помещений
Предварительно настроенные тепловые карты:
Потери производительности сети, вызванные наложением сетевых маяков (beacon overhead)
